Väsman. Saxberget. Boberget. Gropberget. Fjällberget. Storstensberget. Norra Hörken

Transkript

1 Väsman Boberget Storstensberget Fjällberget Saxberget Gropberget Norra Hörken

2

3 Boberget 440 möh Saxberget 439 möh Ljungåsens parkering Storstensberget Gropberget 455 möh 425 möh Fjällberget 466 möh

4

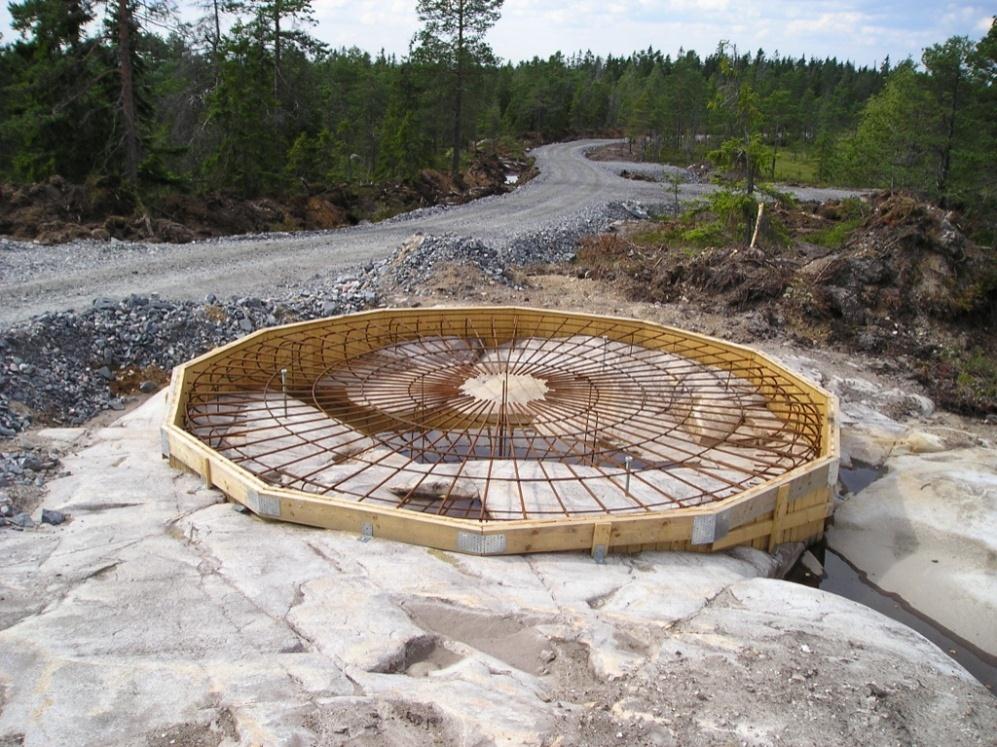

5 Gravitationsfundament Bergfundament

6

7

8

9

10

11

12

13

14

15 Säfsen Resort AB gästnätter per år Planerar för Riksintresse för friluftsliv Riksintressen för vindbruk Vindkraft stör turismen i västra delen av kommunen Lejberget

16 Riksintressen Naturvård Natura 2000 Friluftsliv Friluftsliv Kulturmiljövård Järnväg Riksväg Vindbruk

17 Naturreservat Naturreservat Nya naturreservat

18 Motstående intressen

19 Fjällberget

20 Saxberget Fjällberget

21 Kriterier för vindkraftsområden i översiktsplanen + Årsmedelvind över 6,5 m/s på 71 m nivå, enligt Energimyndighetens gällande vindkartering ± Anpassning till höjdkurvor (p g a låg upplösning på vindkarteringen) Ej inom värdefulla naturområden* Ej inom värdefulla kulturområden och särskild hänsyn nära kulturområden + Där man kan visa att årsmedelvinden är över 7 m/s på 71 m nivå (mycket gynnsamt) specialstuderas om vindkraftverk kan placeras inom värdefulla naturområden* eller nära värdefulla kulturområden Minst 700 m från bostäder och fritidshus Ej inom fornlämningsområden Ej inom rasriskområden Hänsyn inom områden strategiska för friluftslivet Minst 2,5 km från särskilt tysta områden (ännu har inget sådant området utpekats av kommunen) * Naturreservat, Natura2000, naturområden klass I (riksintressen) och II (regionalt intresse) samt nyckelbiotoper

22 Runt vindkraftsområdena läggs ett 700 m brett skyddsområde. Inom skyddsområdet bör inget göras som kan störa vindkraftsintresset. Bygglov för vindkraftverk kan övervägas även utanför vindkraftsområden, om man kan visa att vindkraften inte kommer i konflikt med andra allmänna intressen. Avståndet till bostäder/fritidshus kan eventuellt minskas om man kan visa att bullerkravet, 40 dba ekvivalent nivå, uppfylls och vegetation m m skymmer vindkraftverken. I vissa fall kan det även bli aktuellt att öka avståndet. Vindkraftverk placeras om möjligt, i ett ordnat geometriskt mönster som stämmer med områdets topografi. Vid byggande av vindkraftverk inom översiktsplanens vindkraftsområden ställs krav på att vindområdenas kapacitet nyttjas på bästa sätt.

23

24 Kolmilor

25 1 Riktvärdet för buller, max 40 dba ekvivalent nivå utomhus vid bostäder och fritidshus, ska inte överskridas 2 Skyddsavstånd för isras enligt formeln d = (D + H) x 1,5 där D är rotordiametern och H är navhöjden, ska inte underskridas 3 Rotorbladen får inte störa med skuggor eller reflexer. Riktvärde: Max åtta timmars blinkande solljus per år på ett bostadshus.

26 Vindkraft i Ludvika kommun Fjällberget Stena Renewable Energy AB 5x2 MW Beslut i länsstyrelsen Inget överklagande Fredriksberg Silkomhöjden Eolus vind (2+4)x2 MW Beslut i länsstyrelsen Inget överklagande

27 Paljakoberget Vindkompaniet 1x1 MW Beslut i kommunen Inget överklagande Fjällberget/Saxberget Stena Renewable Energy AB 12x2 MW Mark- och miljödomstolen Återkallat överklagande 870m 1350m

28 Gussjöberget Kopparleden och Lemont 2x3 MW Beslut i kommunen Inget överklagande Sausberget Kopparleden och Lemont 2x3 MW Beslut i kommunen som överklagades Beslut i länsstyrelsen

29 Orrberget/Stensvedberget O2 Vindkompaniet 10x2-4 MW Avslag hos länsstyrelsen Mark- och miljödomstolen Tillåtlig Mark- och miljööverdomstolen ingen prövningsrätt Remiss från länsstyrelsen om villkor

30 Fjällberget Samråd Triventus Consulting (Kyrkan) 3x3MW Remiss Beslut från länsstyrelsen med tillstånd Ärendet överklagades pga buller till MÖD <35 dba Leq Laga kraft Tillståndet överlåts till Stena Renewable Energy

31

32

33 Villkor Noggrann placering av verken Noggrann placering av vägar Varningsskyltar (D+H)1,5 Anslutningsvägar Snyggas till Återställande av temporärt nyttjade ytor Buller 40 dba Skuggor

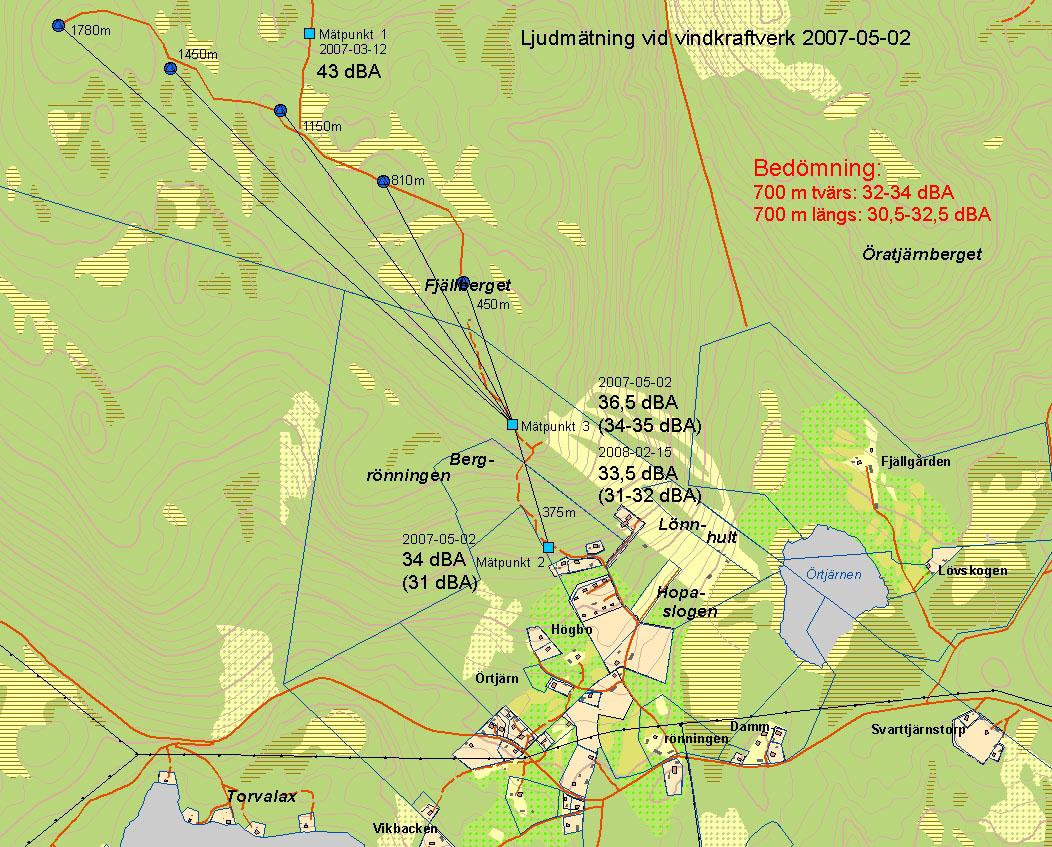

34 Tillsyn Avsyn av området när det är klart Egenkontrollprogram Miljörapport Fjällberget/Saxberget Buller, många klagomål men de har upphört Bullermätning Tillsynsmyndigheten Konsult, uppmätt 39 dba Leq på allt ljud teoretiskt 32 dba, avstånd 1500m

35 Skuggor Konsult, teoretisk beräkning: långt under gränsvärdet Oljeutsläpp x 3 Tjäder x 2 Paljakoberget Buller, maskinfel

36 Miljönytta De 17 vindkraftverken på Fjällberget-Saxberget motsvarar (per år) kolbrytning med ton som medför -utsläpp av koldioxid med ton -utsläpp av svaveldioxid med 120 ton -utsläpp av kväveoxider med 100 ton hushållsel för ca hushåll -Ludvika kommun har ca hushåll

37 Ett varv på ett vindkraftverk driver en elbil en mil

38 Fotomontage

39

40 Fotomontage

41

42

43

44

45 Ska vindkraftverken stå huller om buller eller ska de stå i en båge? Fotomontage från Vindkraftplanering i en kustkommun Exemplet Tanum

46

47

48

49
