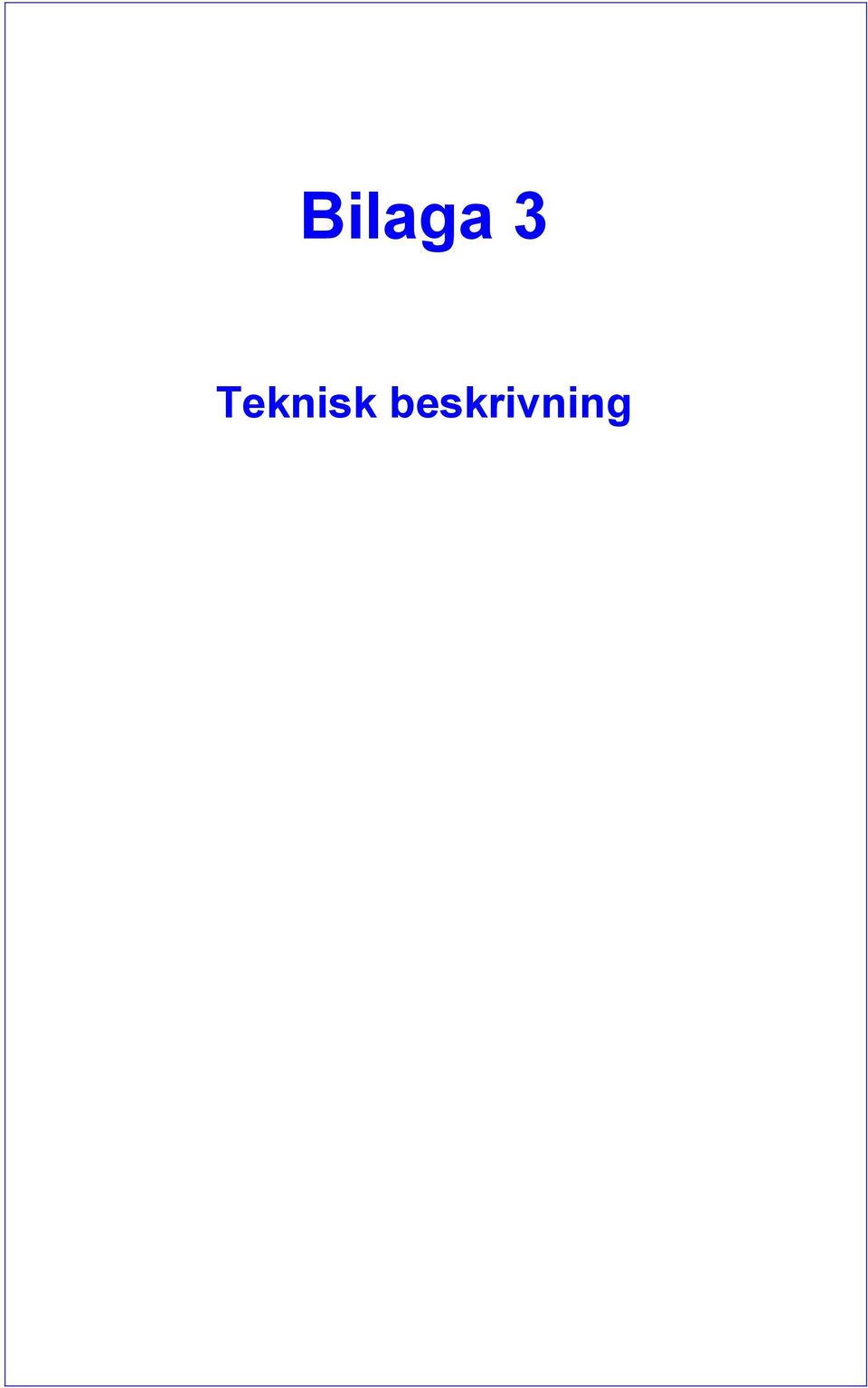

1 Bilaga 3 Teknisk beskrivning

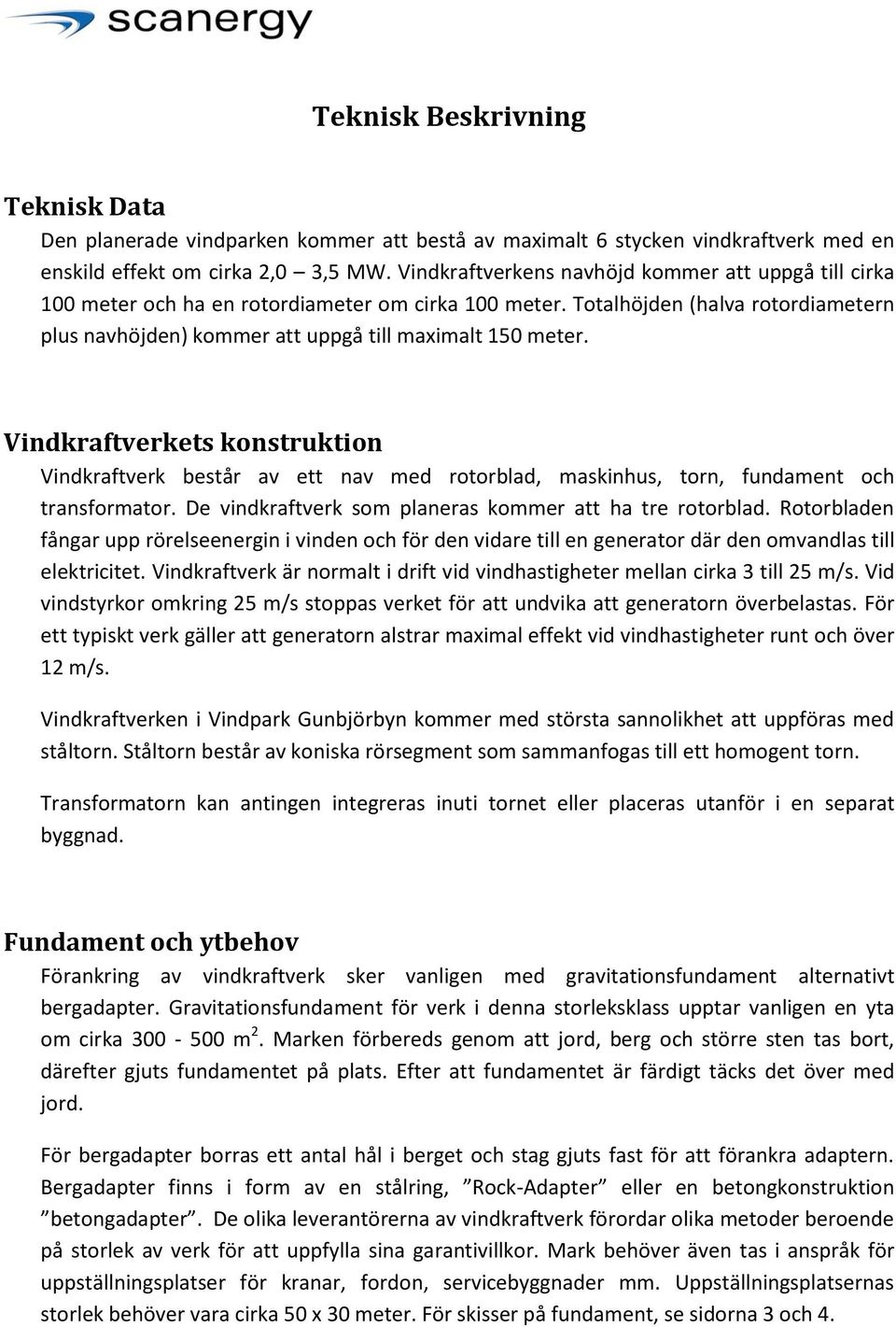

2 Teknisk Beskrivning Teknisk Data Den planerade vindparken kommer att bestå av maximalt 6 stycken vindkraftverk med en enskild effekt om cirka 2,0 3,5 MW. Vindkraftverkens navhöjd kommer att uppgå till cirka 100 meter och ha en rotordiameter om cirka 100 meter. Totalhöjden (halva rotordiametern plus navhöjden) kommer att uppgå till maximalt 150 meter. Vindkraftverkets konstruktion Vindkraftverk består av ett nav med rotorblad, maskinhus, torn, fundament och transformator. De vindkraftverk som planeras kommer att ha tre rotorblad. Rotorbladen fångar upp rörelseenergin i vinden och för den vidare till en generator där den omvandlas till elektricitet. Vindkraftverk är normalt i drift vid vindhastigheter mellan cirka 3 till 25 m/s. Vid vindstyrkor omkring 25 m/s stoppas verket för att undvika att generatorn överbelastas. För ett typiskt verk gäller att generatorn alstrar maximal effekt vid vindhastigheter runt och över 12 m/s. Vindkraftverken i Vindpark Gunbjörbyn kommer med största sannolikhet att uppföras med ståltorn. Ståltorn består av koniska rörsegment som sammanfogas till ett homogent torn. Transformatorn kan antingen integreras inuti tornet eller placeras utanför i en separat byggnad. Fundament och ytbehov Förankring av vindkraftverk sker vanligen med gravitationsfundament alternativt bergadapter. Gravitationsfundament för verk i denna storleksklass upptar vanligen en yta om cirka m 2. Marken förbereds genom att jord, berg och större sten tas bort, därefter gjuts fundamentet på plats. Efter att fundamentet är färdigt täcks det över med jord. För bergadapter borras ett antal hål i berget och stag gjuts fast för att förankra adaptern. Bergadapter finns i form av en stålring, Rock-dapter eller en betongkonstruktion betongadapter. De olika leverantörerna av vindkraftverk förordar olika metoder beroende på storlek av verk för att uppfylla sina garantivillkor. Mark behöver även tas i anspråk för uppställningsplatser för kranar, fordon, servicebyggnader mm. Uppställningsplatsernas storlek behöver vara cirka 50 x 30 meter. För skisser på fundament, se sidorna 3 och 4.

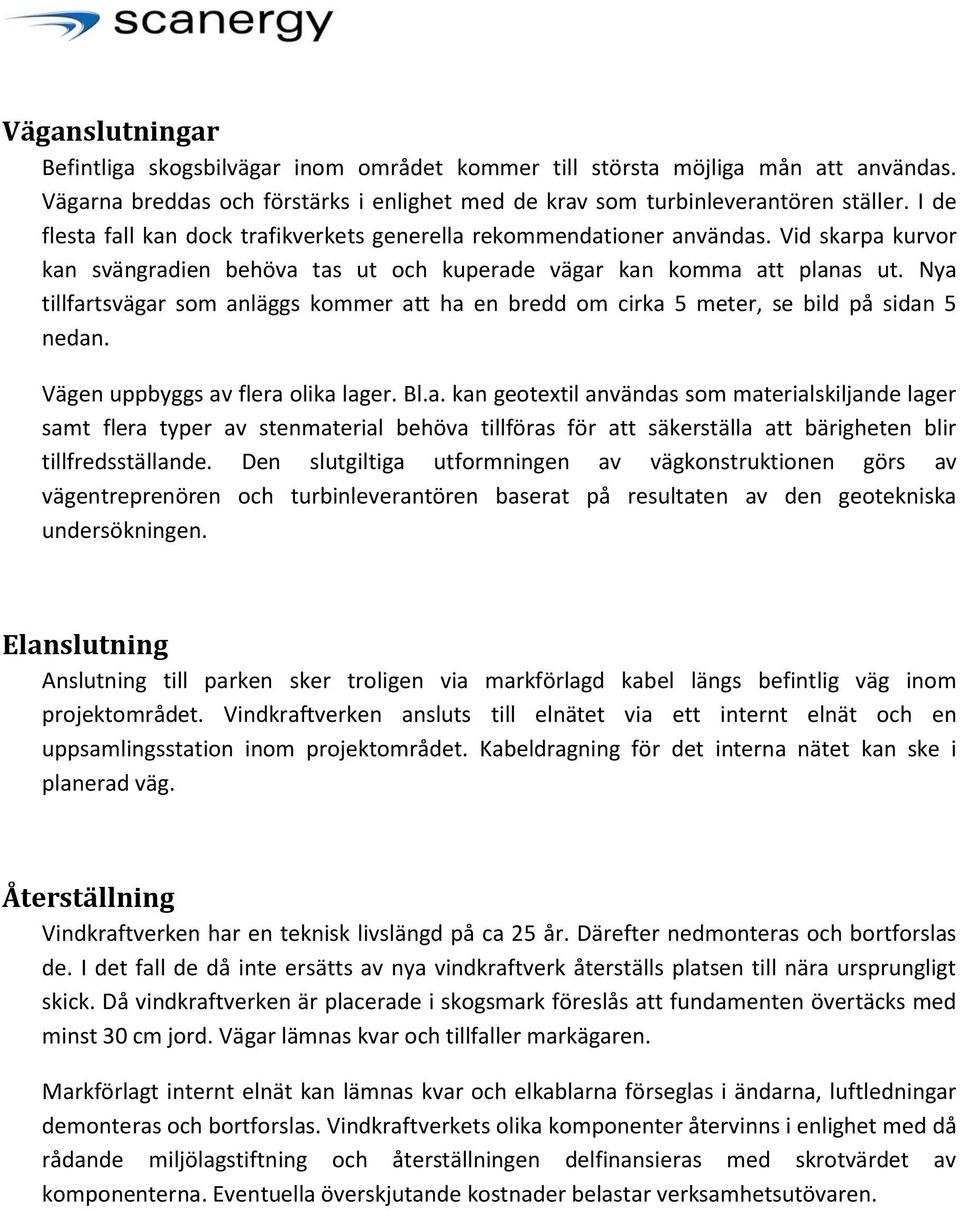

3 Väganslutningar Befintliga skogsbilvägar inom området kommer till största möjliga mån att användas. Vägarna breddas och förstärks i enlighet med de krav som turbinleverantören ställer. I de flesta fall kan dock trafikverkets generella rekommendationer användas. Vid skarpa kurvor kan svängradien behöva tas ut och kuperade vägar kan komma att planas ut. Nya tillfartsvägar som anläggs kommer att ha en bredd om cirka 5 meter, se bild på sidan 5 nedan. Vägen uppbyggs av flera olika lager. Bl.a. kan geotextil användas som materialskiljande lager samt flera typer av stenmaterial behöva tillföras för att säkerställa att bärigheten blir tillfredsställande. Den slutgiltiga utformningen av vägkonstruktionen görs av vägentreprenören och turbinleverantören baserat på resultaten av den geotekniska undersökningen. Elanslutning nslutning till parken sker troligen via markförlagd kabel längs befintlig väg inom projektområdet. Vindkraftverken ansluts till elnätet via ett internt elnät och en uppsamlingsstation inom projektområdet. Kabeldragning för det interna nätet kan ske i planerad väg. Återställning Vindkraftverken har en teknisk livslängd på ca 25 år. Därefter nedmonteras och bortforslas de. I det fall de då inte ersätts av nya vindkraftverk återställs platsen till nära ursprungligt skick. Då vindkraftverken är placerade i skogsmark föreslås att fundamenten övertäcks med minst 30 cm jord. Vägar lämnas kvar och tillfaller markägaren. Markförlagt internt elnät kan lämnas kvar och elkablarna förseglas i ändarna, luftledningar demonteras och bortforslas. Vindkraftverkets olika komponenter återvinns i enlighet med då rådande miljölagstiftning och återställningen delfinansieras med skrotvärdet av komponenterna. Eventuella överskjutande kostnader belastar verksamhetsutövaren.

4 16-20 M TYPEXEMPEL GRVITTIONSFUNDMENT M MÅTT OCH UTFÖRNDE ÄR PRELIMINÄR OCH VRIERR BEROENDE PÅ TYP V VINDKRFTVERK OCH MRKFÖRHÅLLNDEN. 4,5-6,5 M PLN ÅTERFYLLNING 4,5-6,5 M 0,25 M 2-3,5 M BEFINTLIG MRKNIVÅ M SEKTION -

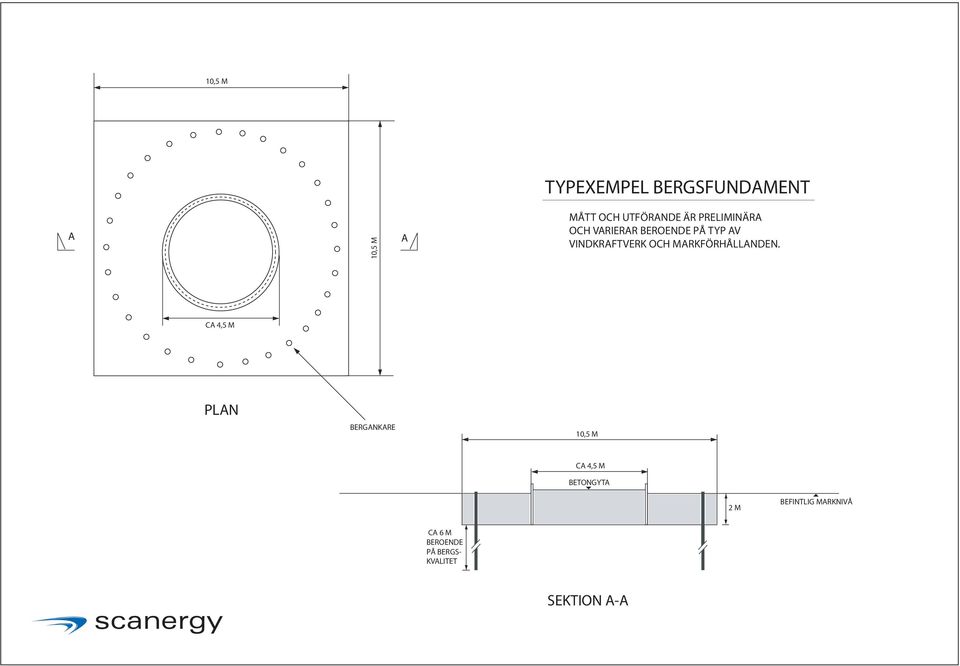

5 10,5 M TYPEXEMPEL BERGSFUNDMENT 10,5 M MÅTT OCH UTFÖRNDE ÄR PRELIMINÄR OCH VRIERR BEROENDE PÅ TYP V VINDKRFTVERK OCH MRKFÖRHÅLLNDEN. C 4,5 M PLN BERGNKRE 10,5 M C 4,5 M BETONGYT 2 M BEFINTLIG MRKNIVÅ C 6 M BEROENDE PÅ BERGS- KVLITET SEKTION -

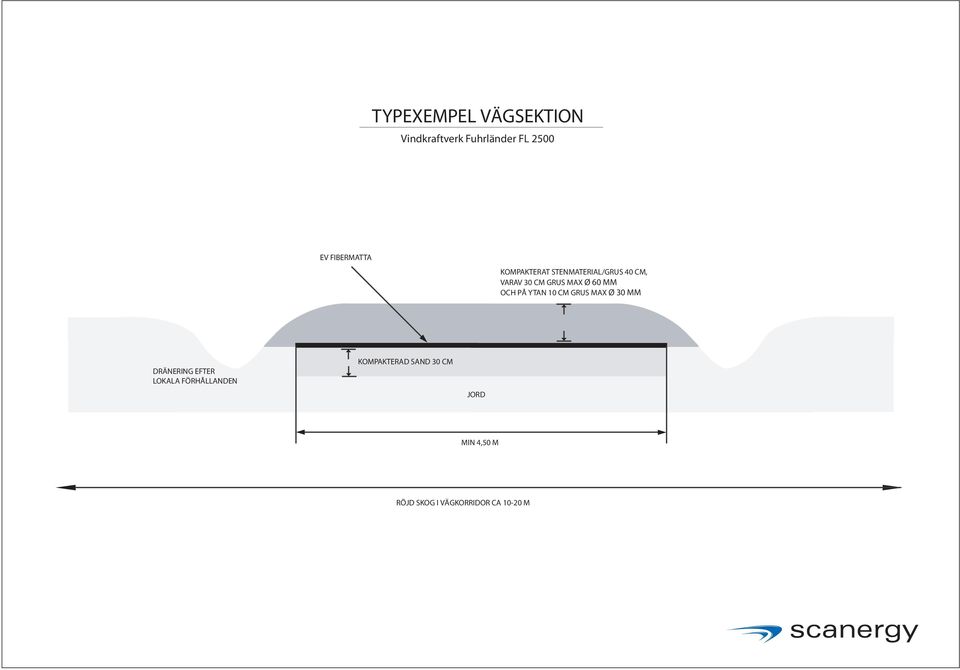

6 TYPEXEMPEL VÄGSEKTION Vindkraftverk Fuhrländer FL 2500 EV FIBERMTT KOMPKTERT STENMTERIL/GRUS 40 CM, VRV 30 CM GRUS MX Ø 60 MM OCH PÅ YTN 10 CM GRUS MX Ø 30 MM DRÄNERING EFTER LOKL FÖRHÅLLNDEN KOMPKTERD SND CM JORD MIN 4,50 M RÖJD SKOG I VÄGKORRIDOR C M
