1 Vattenfalls vindkraftprojekt

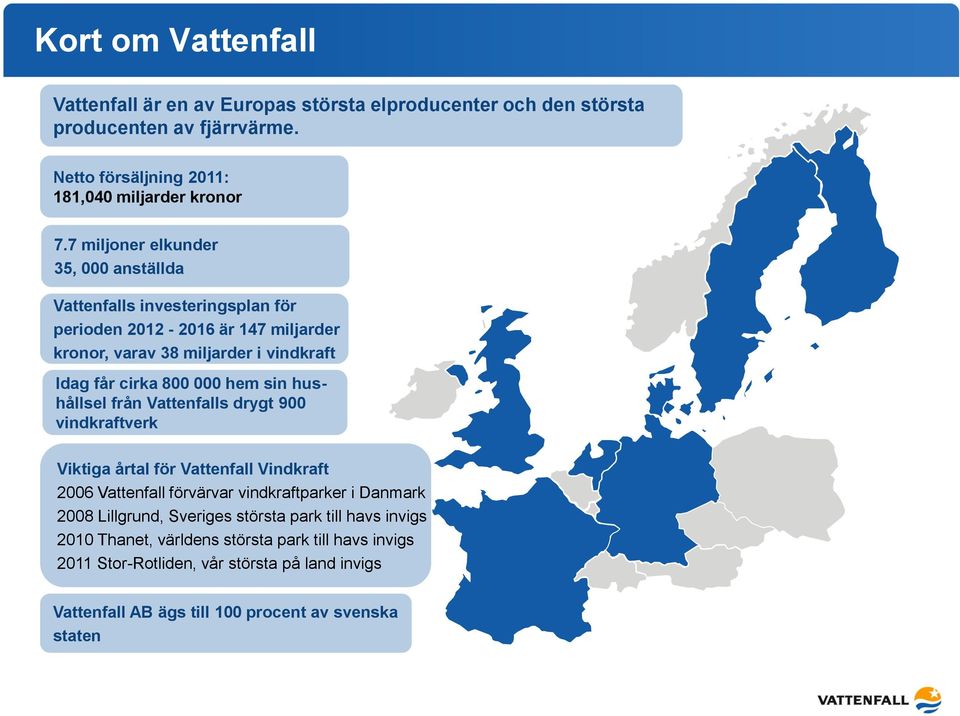

2 Kort om Vattenfall Vattenfall är en av Europas största elproducenter och den största producenten av fjärrvärme. Netto försäljning 2011: 181,040 miljarder kronor 7.7 miljoner elkunder 35, 000 anställda Vattenfalls investeringsplan för perioden är 147 miljarder kronor, varav 38 miljarder i vindkraft Idag får cirka hem sin hushållsel från Vattenfalls drygt 900 vindkraftverk Viktiga årtal för Vattenfall Vindkraft 2006 Vattenfall förvärvar vindkraftparker i Danmark 2008 Lillgrund, Sveriges största park till havs invigs 2010 Thanet, världens största park till havs invigs 2011 Stor-Rotliden, vår största på land invigs Vattenfall AB ägs till 100 procent av svenska staten

sin hushållsel från Vattenfalls drygt 900 vindkraftverk Viktiga årtal för Vattenfall Vindkraft 2006 Vattenfall förvärvar vindkraftparker i Danmark 2008 Lillgrund, Sveriges

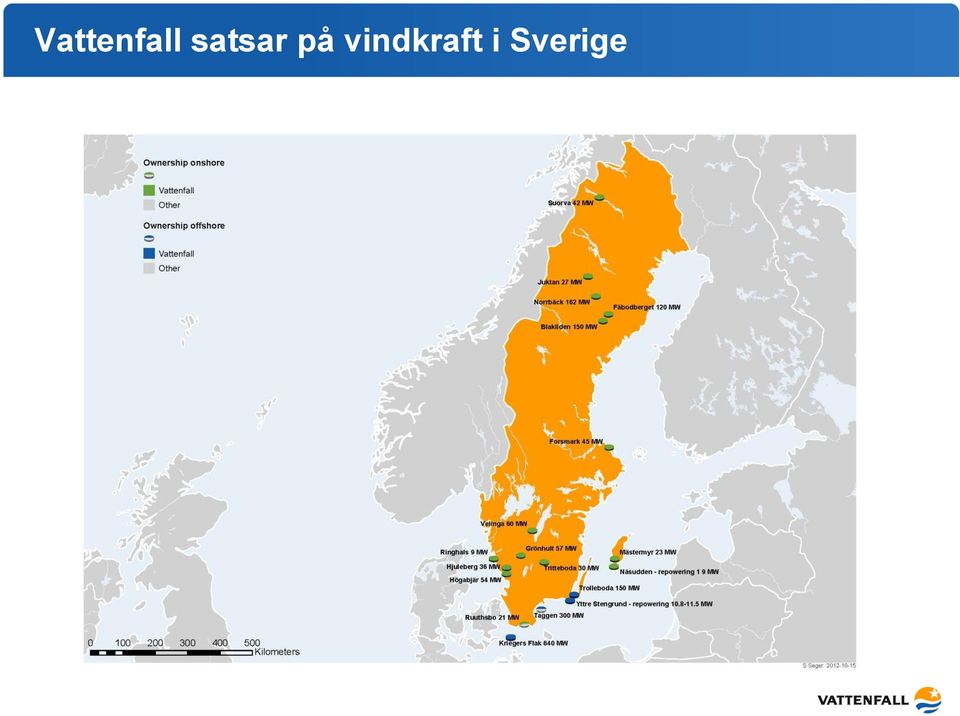

3 Vattenfall satsar på vindkraft i Sverige

4 Norrbäck vindkraftpark Vindkraft i Norrbäck

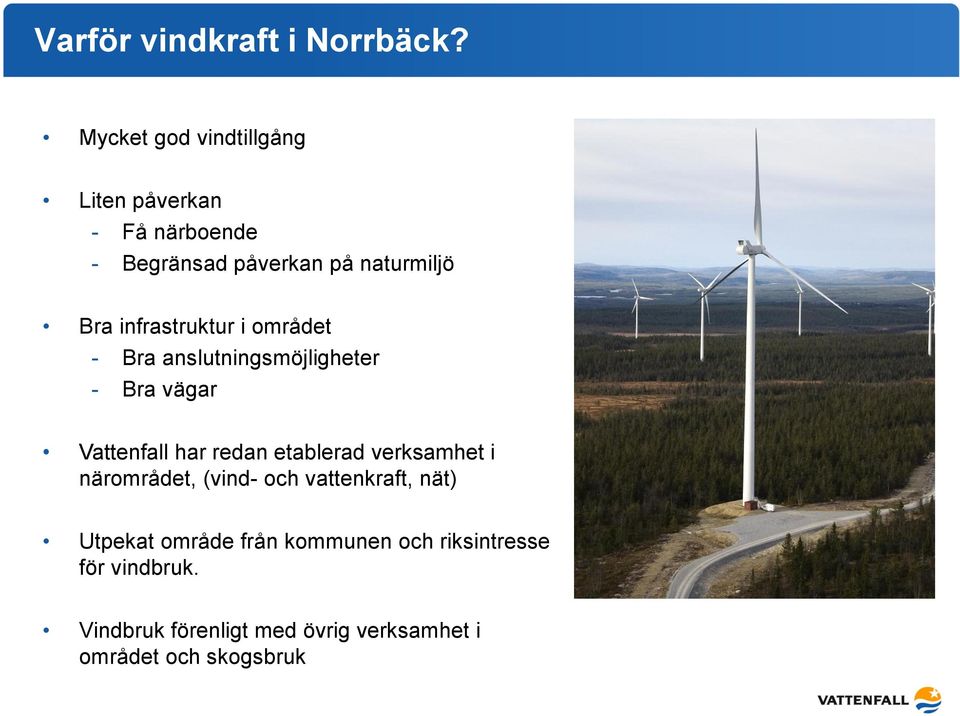

5 Varför vindkraft i Norrbäck? Mycket god vindtillgång Liten påverkan - Få närboende - Begränsad påverkan på naturmiljö Bra infrastruktur i området - Bra anslutningsmöjligheter - Bra vägar Vattenfall har redan etablerad verksamhet i närområdet, (vind- och vattenkraft, nät) Utpekat område från kommunen och riksintresse för vindbruk. Vindbruk förenligt med övrig verksamhet i området och skogsbruk

infrastruktur i området - Bra anslutningsmöjligheter - Bra vägar Vattenfall har redan etablerad

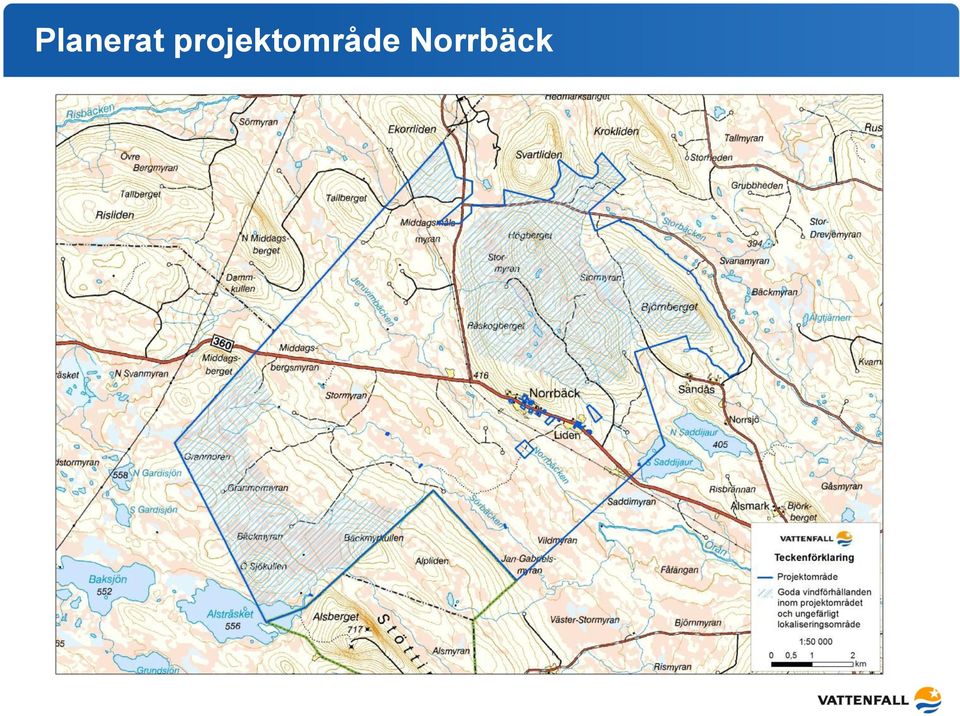

6 Planerat projektområde Norrbäck

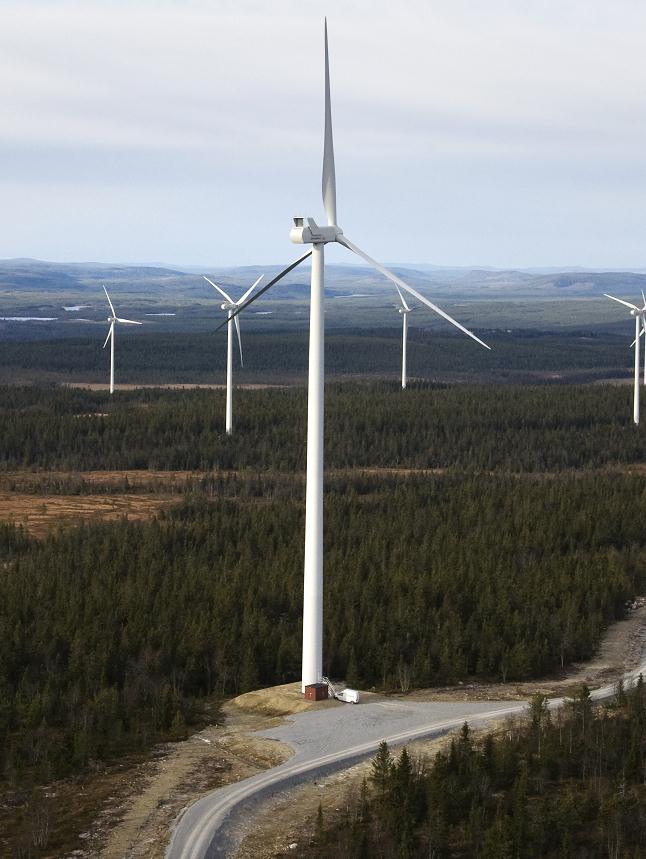

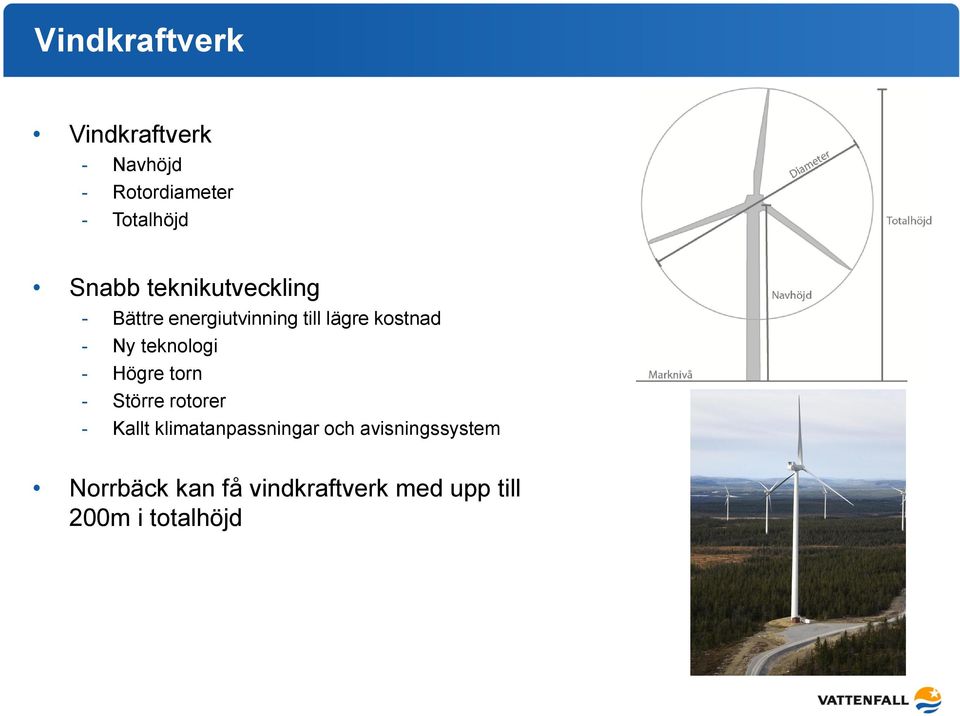

7 Vindkraftverk Vindkraftverk - Navhöjd - Rotordiameter - Totalhöjd Snabb teknikutveckling - Bättre energiutvinning till lägre kostnad - Ny teknologi - Högre torn - Större rotorer - Kallt klimatanpassningar och avisningssystem Norrbäck kan få vindkraftverk med upp till 200m i totalhöjd

Ny teknologi - Högre torn - Större rotorer - Kallt klimatanpassningar

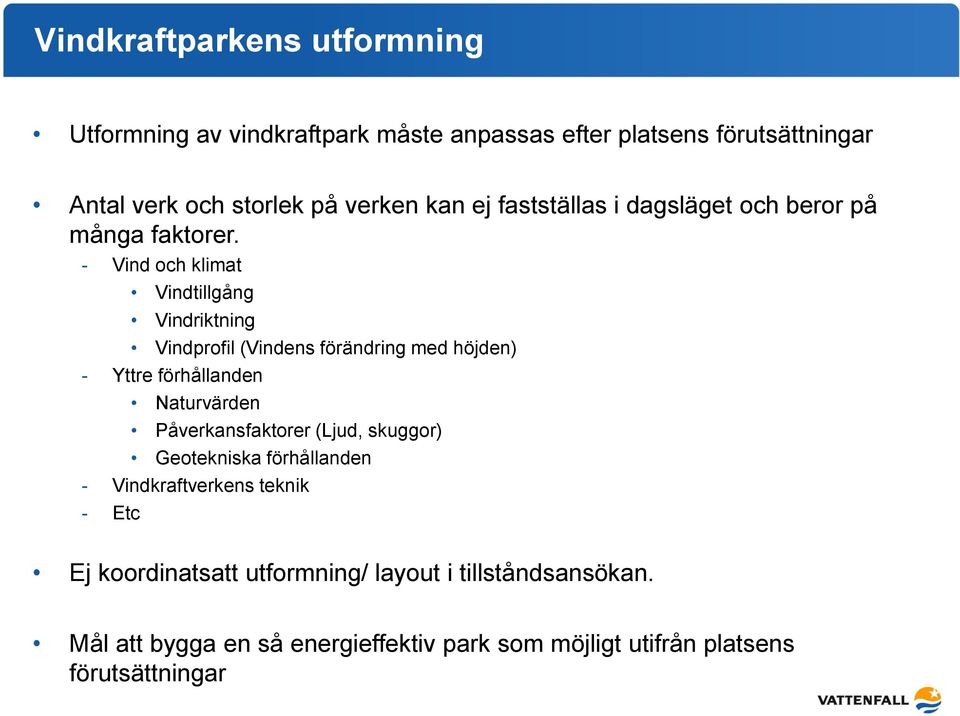

8 Vindkraftparkens utformning Utformning av vindkraftpark måste anpassas efter platsens förutsättningar Antal verk och storlek på verken kan ej fastställas i dagsläget och beror på många faktorer. - Vind och klimat Vindtillgång Vindriktning Vindprofil (Vindens förändring med höjden) - Yttre förhållanden Naturvärden Påverkansfaktorer (Ljud, skuggor) Geotekniska förhållanden - Vindkraftverkens teknik - Etc Ej koordinatsatt utformning/ layout i tillståndsansökan. Mål att bygga en så energieffektiv park som möjligt utifrån platsens förutsättningar

- Vind och klimat Vindtillgång Vindriktning Vindprofil (Vindens förändring med höjden) - Yttre förhållanden Naturvärden

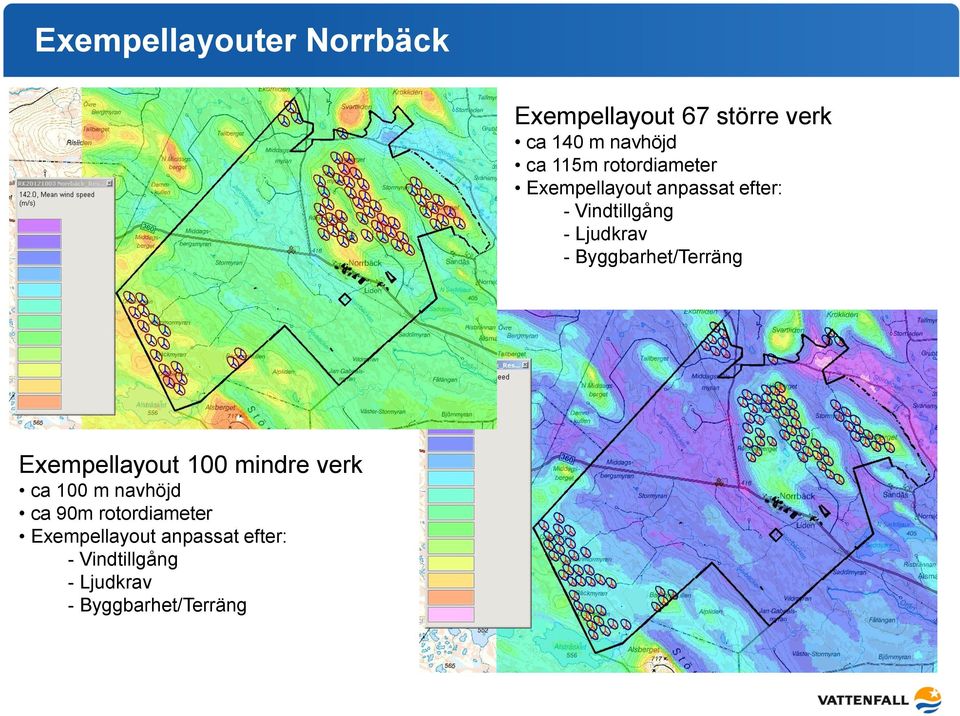

9 Exempellayouter Norrbäck Exempellayout 67 större verk ca 140 m navhöjd ca 115m rotordiameter Exempellayout anpassat efter: - Vindtillgång - Ljudkrav - Byggbarhet/Terräng Exempellayout 100 mindre verk ca 100 m navhöjd ca 90m rotordiameter Exempellayout anpassat efter: - Vindtillgång - Ljudkrav - Byggbarhet/Terräng

Byggbarhet/Terräng Exempellayout 100 mindre verk ca 100 m navhöjd ca 90m

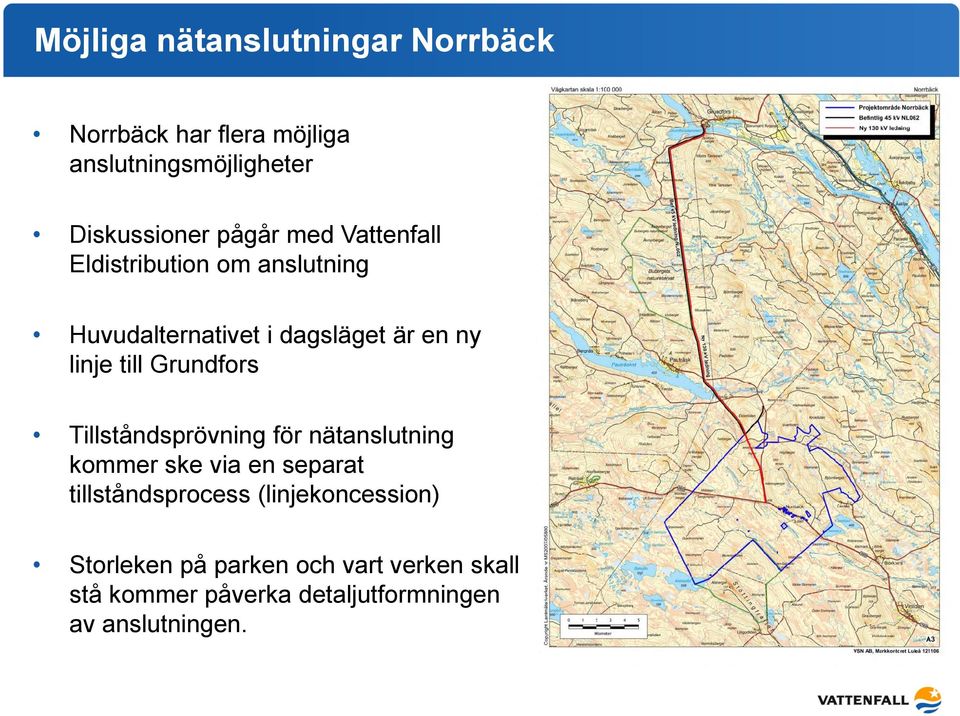

10 Möjliga nätanslutningar Norrbäck Norrbäck har flera möjliga anslutningsmöjligheter Diskussioner pågår med Vattenfall Eldistribution om anslutning Huvudalternativet i dagsläget är en ny linje till Grundfors Tillståndsprövning för nätanslutning kommer ske via en separat tillståndsprocess (linjekoncession) Storleken på parken och vart verken skall stå kommer påverka detaljutformningen av anslutningen.

Grundfors Tillståndsprövning för nätanslutning kommer ske via en separat tillståndsprocess

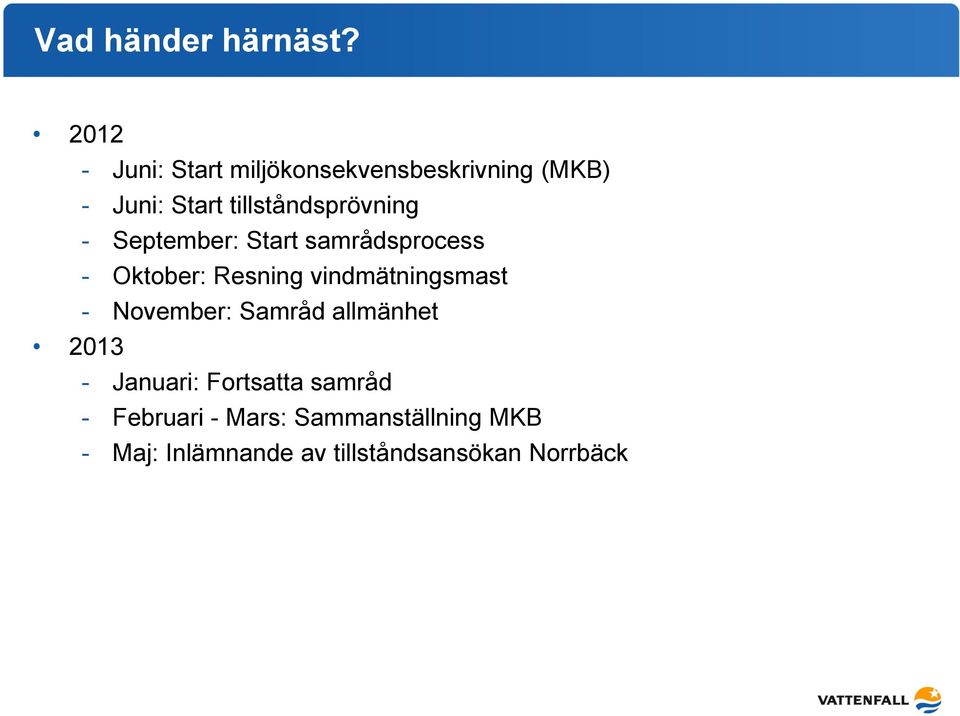

11 Vad händer härnäst? Juni: Start miljökonsekvensbeskrivning (MKB) - Juni: Start tillståndsprövning - September: Start samrådsprocess - Oktober: Resning vindmätningsmast - November: Samråd allmänhet Januari: Fortsatta samråd - Februari - Mars: Sammanställning MKB - Maj: Inlämnande av tillståndsansökan Norrbäck

tillståndsprövning - September: Start samrådsprocess - Oktober: Resning

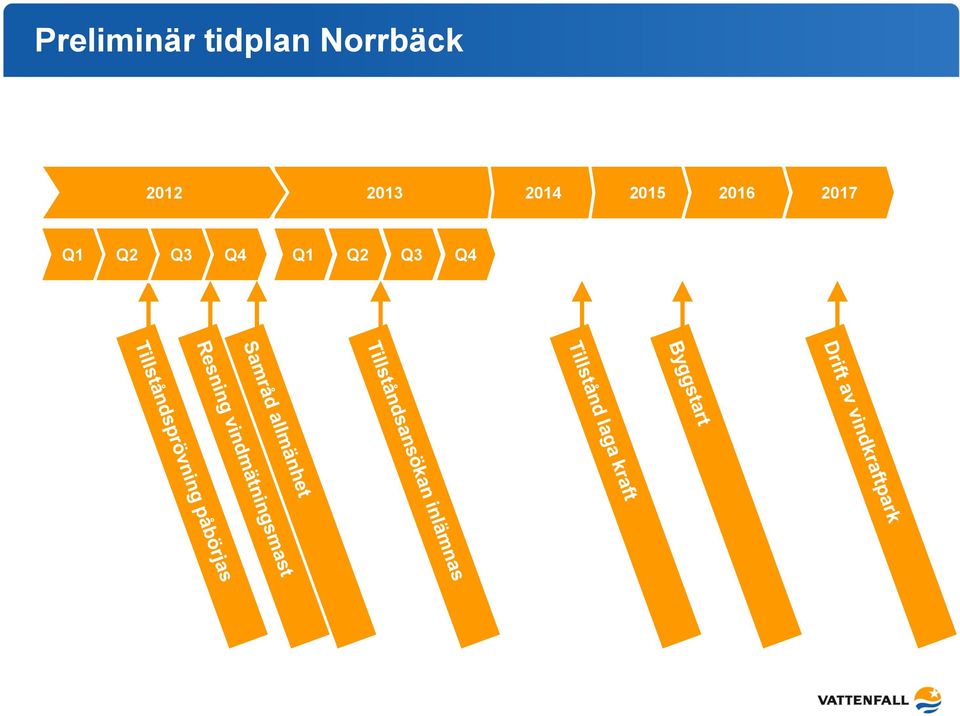

12 Preliminär tidplan Norrbäck Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

13 Norrbäck vindkraftpark Vindresurs, mätningar och layouter

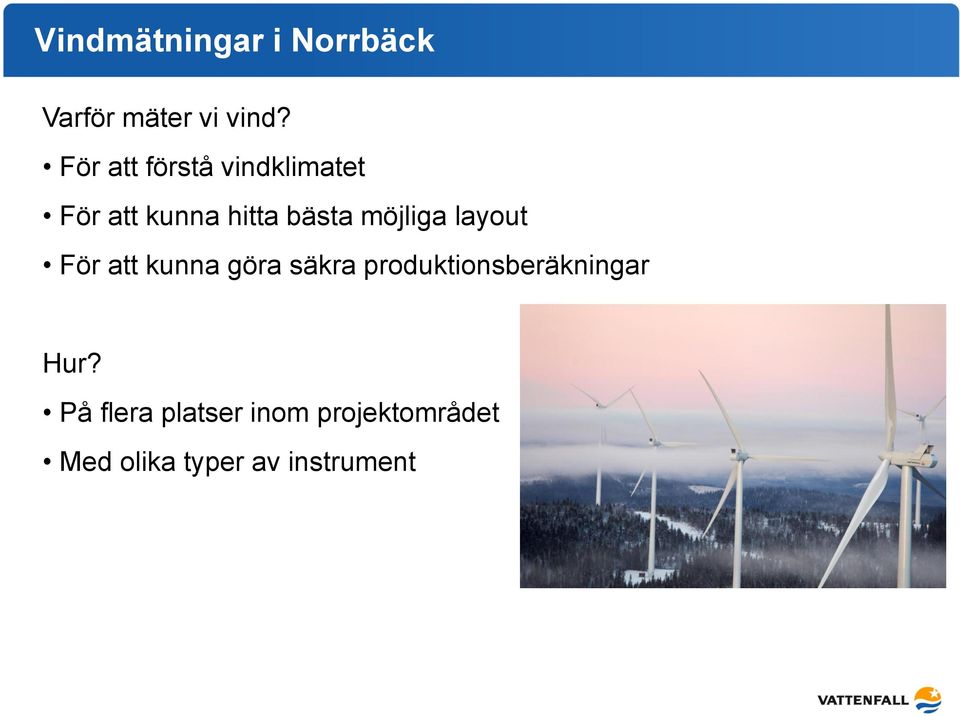

14 Vindmätningar i Norrbäck Varför mäter vi vind? För att förstå vindklimatet För att kunna hitta bästa möjliga layout För att kunna göra säkra produktionsberäkningar Hur? På flera platser inom projektområdet Med olika typer av instrument

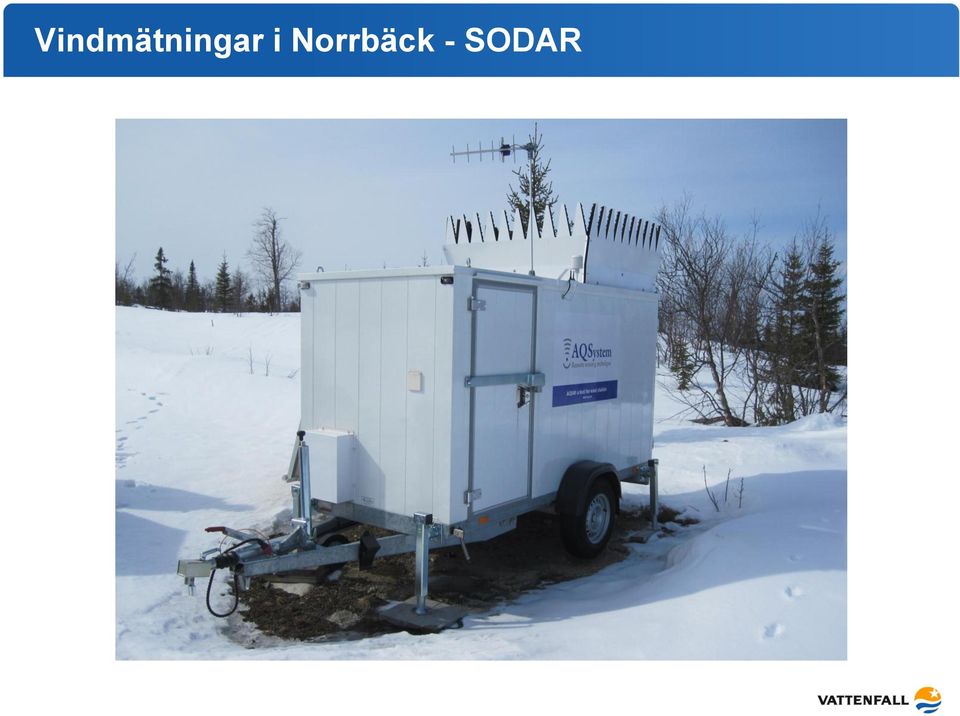

15 Vindmätningar i Norrbäck - SODAR

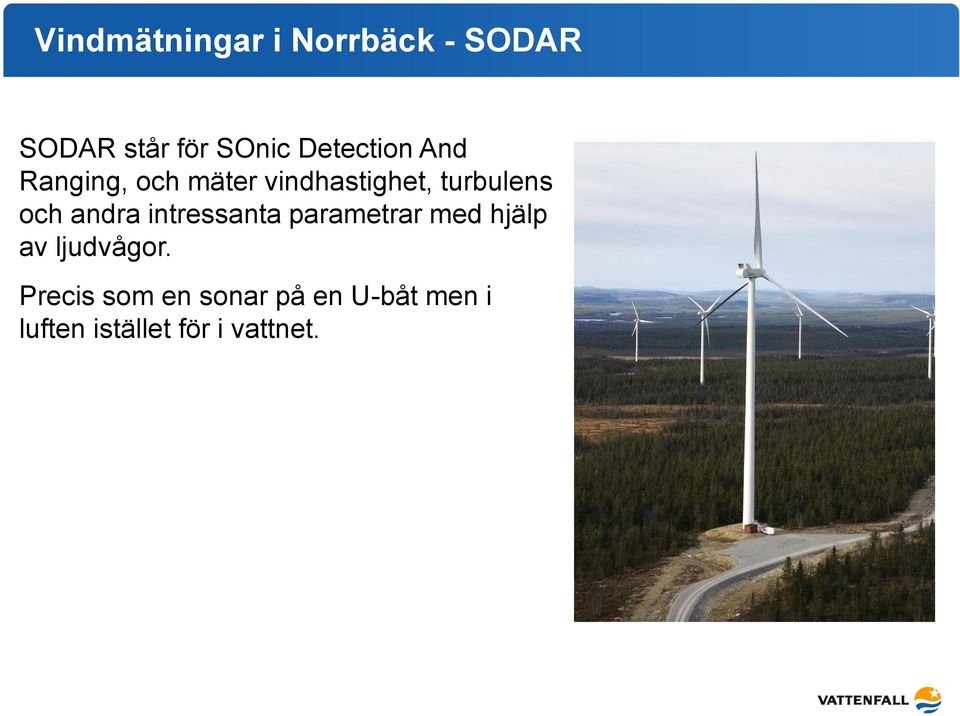

16 Vindmätningar i Norrbäck - SODAR SODAR står för SOnic Detection And Ranging, och mäter vindhastighet, turbulens och andra intressanta parametrar med hjälp av ljudvågor. Precis som en sonar på en U-båt men i luften istället för i vattnet.

och andra intressanta parametrar med hjälp av ljudvågor.

17 Vindmätningar i Norrbäck - mätmast Foto: Harald Holmberg Foto: Harald Holmberg

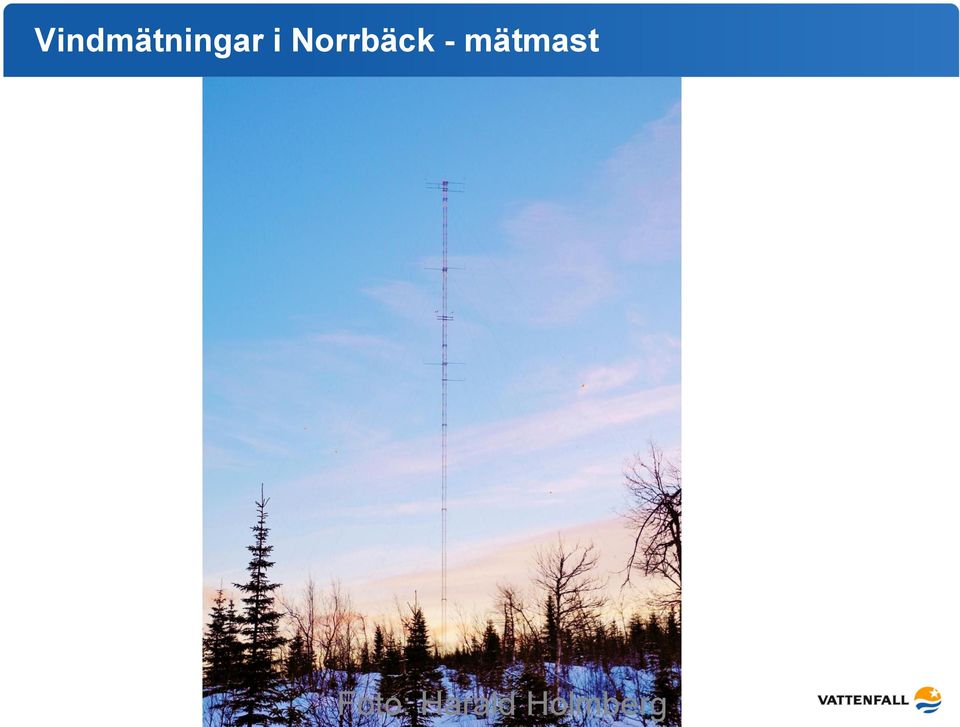

18 Vindmätningar i Norrbäck - mätmast Foto: Harald Holmberg Foto: Harald Holmberg

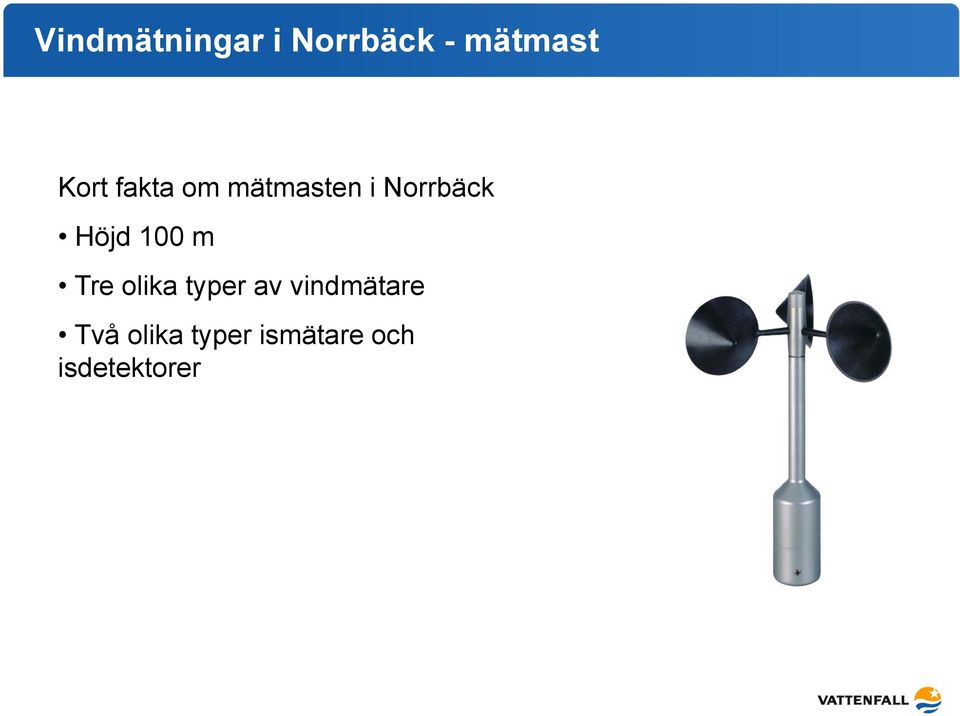

19 Vindmätningar i Norrbäck - mätmast Kort fakta om mätmasten i Norrbäck Höjd 100 m Tre olika typer av vindmätare Två olika typer ismätare och isdetektorer

20 Långtidsvindklimat Mätningar och långtidsreferensserie för vinden i Norrbäck Långtidsvind (30 år) Modellering av långtidsvindklimatet för hela området Vindresurskarta

21 Vindresurskarta 100 m höjd

22 Vindresurskarta 140 m höjd

23 Layouter Norrbäck Vad är en optimal layout? Vindkraftverk placerade på de ställen där de bästa vindarna finns Tillräckligt stora avstånd mellan turbinerna (minst 3 x 5 rotordiametrar) Anpassad efter riktvärden för ljud, skuggor och efter övriga intressen såsom våtmarker och naturvärden. Hur en optimal layout ser beror bland annat på antal turbiner, tornens höjd, hur stora rotorerna är och vilken typ av turbin det handlar om. Det är därför omöjligt att tala om en enda optimal layout för en specifik site.

24 Exempellayout med 100 mindre verk

25 Exempellayout med 67 större verk

26 Exempellayout 100 verk - Ljudutbredning Foto: Harald Holmberg

27 Exempellayout 100 verk - Skuggutbredning

28 Exempellayout 67 verk - Ljudutbredning

29 Exempellayout 67 verk - Ljudutbredning

30 Norrbäck vindkraftpark Samråd med allmänheten Miljö & Tillstånd

31 Riksintressen

32 Skyddade områden enligt 7 kap miljöbalken

33 Övriga intressen (natur och kultur)

34 Planförhållanden

35 Inventeringar / utredningar - genomförda Fågel Fältinventeringar inom och utanför området Rovfåglar, skogsfågel, våtmarks- och sjöfågel, rastande och sträckande fågel Resultat - Rovfågel Örn - revir i närheten, födosök inom området Andra arter kan häcka i närheten - Skogshöns Tjäder - inga större häckningsplatser Orre - två spelplatser inom området - Våtmarksfåglar rödlistade arter finns - Ingen häckande smålom - Inga rastande eller fågelsträck över området Kulturmiljö Skrivbordsstudie Fåtal kända fornlämningar inom området Stöttingfjällets byar har vissa kulturvärden Risträsk är riksintresse för kulturmiljö Fladdermus Skrivbordsstudie Resultat - Små populationer - Det saknas lämpliga näringssöksområden - Liten risk för att fladdermöss kolliderar med vindkraftverk i Norrbäck

36 Inventering / Utredningar - genomförda Naturvärden Fältinventering Höga skogliga värden - Ett område är föreslaget som reservat (Högberget) Riksintresse naturvård i södra delen av området Reservat i närområdet (Alsberget) Våtmark och vatten Sammanställning av kända inventeringar Våtmarker klass 2 i södra området Öreälven och dess biflöden är Natura 2000 område

37 Utredningar kvar att genomföra Rennäringsanalys Ytterligare utredningar om kungsörn Kulturmiljöanalys utifrån synbarhet Eventuella ytterligare studier kan bli aktuella

38 Miljökonsekvenser och försiktighetsåtgärder Miljökonsekvenser Ianspråktagande av mark Landskapsbild Kollisionsrisk för fågel Ljud och skuggor Påverkan på naturvärden Påverkan på kulturmiljöer Försiktighetsåtgärder För att minimera påverkan kommer en slutlig utformning av parken göras med hänsyn till genomförda utredningar I miljökonsekvensbeskrivningen kommer konsekvenser och försiktighetsåtgärder att beskrivas

39 Innehållsförteckning MKB Icke teknisk sammanfattning Administrativa uppgifter Inledning Bakgrund Klimatpolitiska mål Genomförda samråd Teknisk beskrivning Lokalisering Vindkraftverk Alterniatvbeskrivning Fundament och uppställningsytor Infrastruktur Elnät Materialbehov Kemiska produkter Drift, underhåll och avveckling Förutsättningar Plan- och vindförhållanden Riksintressen Areella näringar (skogsbruk, gruvnäring) Förutsättningar (fortsättning) Yvatten och vattendrag Naturvärden Djurliv Landskapsbild Kulturmiljö Friluftsliv Rennäring Infrastruktur Miljökonsekvenser Buller Skuggor och reflexer Säkerhet Landskapsbild Kulturmiljö Ytvatten och vattendrag Naturmiljö och djurliv Friluftsliv Rennäring Kumulativa effekter Miljömålsuppfyllelse

40 De viktigaste prövningarna Miljöbalkstillstånd Bygglov Koncession Ledningsrätt Samrådsprocess (MKB) Hörande av grannar Samrådsprocess (MKB) Förhandlingar/ sammanträde Miljöprövningsdelegationen Energimarknadsinspektionen Byggnadsnämnden Lantmäteriverket (Länsstyrelsen) Länsstyrelsen Miljödomstolen Länsrätten Regeringen Miljööverdomstolen Kammarrätten Regeringsrätten (rättsprövning) Högsta domstolen Fastighetsdomstolen Hovrätten

41 Hur går det till att få tillstånd enligt miljöbalken? 1. Samråd med berörda hösten Miljökonsekvensbeskrivning (MKB) tas fram vintern MKB och ansökan skickas in till länsstyrelsen våren Kompletteringar 5. Ansökan kungörs och skickas på remiss hösten Kommunens tillstyrkan 7. Skriftväxling 8. Länsstyrelsens beslut våren 2014 Möjlighet att överklaga till Miljödomstolen Miljööverdomstolen Här har du möjlighet att påverka 1 3 år

42 Norrbäck vindkraftpark Samråd med allmänheten Byggnation och drift

43 Byggskede Vägar - Förstärkning av befintliga vägar i området - Nya vägar i området till varje verk Materialbehov - Inventering av befintliga täkter pågår Fundament typ beror på markens egenskaper - Gravitationsfundament - Bergsförankring Transporter - troligtvis med båt och lastbil Resning av vindkraftverk med lyftkran Uppställningsyta vid verk storlek beroende av verkstyp Internt elnät läggs i möjligaste mån längs väg

44 Driftskede Service och underhåll Uppföljning av miljöpåverkan Riskanalys kommer att presenteras i MKB

45 Anläggning & Drift av vindkraft i Västerbotten
