Vindpark Lyckås komplettering till ansökan, bilaga 3

Transkript

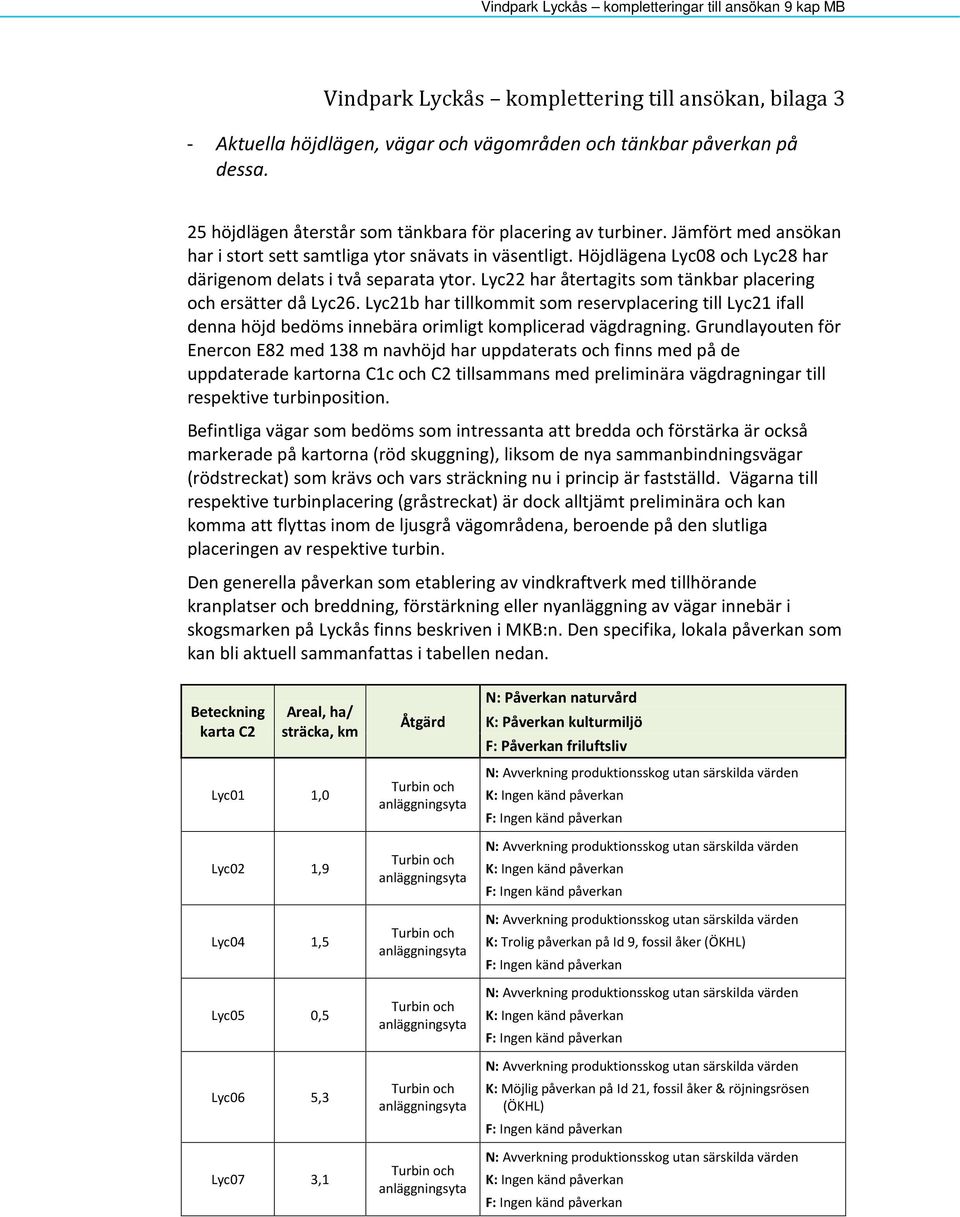

1 Vindpark Lyckås komplettering till ansökan, bilaga 3 - Aktuella höjdlägen, vägar vägområden tänkbar påverkan på dessa. 25 höjdlägen återstår som tänkbara för placering av turbiner. Jämfört med ansökan har i stort sett samtliga ytor snävats in väsentligt. Höjdlägena Lyc08 Lyc28 har därigenom delats i två separata ytor. Lyc22 har återtagits som tänkbar placering ersätter då Lyc26. Lyc21b har tillkommit som reservplacering till Lyc21 ifall denna höjd bedöms innebära orimligt komplicerad vägdragning. Grundlayouten för Enercon E82 med 138 m navhöjd har uppdaterats finns med på de uppdaterade kartorna C1c C2 tillsammans med preliminära vägdragningar till respektive turbinposition. Befintliga vägar som bedöms som intressanta att bredda förstärka är också markerade på kartorna (röd skuggning), liksom de nya sammanbindningsvägar (rödstreckat) som krävs vars sträckning nu i princip är fastställd. Vägarna till respektive turbinplacering (gråstreckat) är dock alltjämt preliminära kan komma att flyttas inom de ljusgrå vägområdena, beroende på den slutliga placeringen av respektive turbin. Den generella påverkan som etablering av vindkraftverk med tillhörande kranplatser breddning, eller nyanläggning av vägar innebär i skogsmarken på Lyckås finns beskriven i MKB:n. Den specifika, lokala påverkan som kan bli aktuell sammanfattas i tabellen nedan. Beteckning karta C2 Areal, ha/ sträcka, km Lyc01 1,0 Lyc02 1,9 Lyc04 1,5 Lyc05 0,5 Lyc06 5,3 Lyc07 3,1 Åtgärd N: Påverkan naturvård K: Påverkan kulturmiljö F: Påverkan friluftsliv K: Trolig påverkan på Id 9, fossil åker (ÖKHL) K: Möjlig påverkan på Id 21, fossil åker & röjningsrösen (ÖKHL)

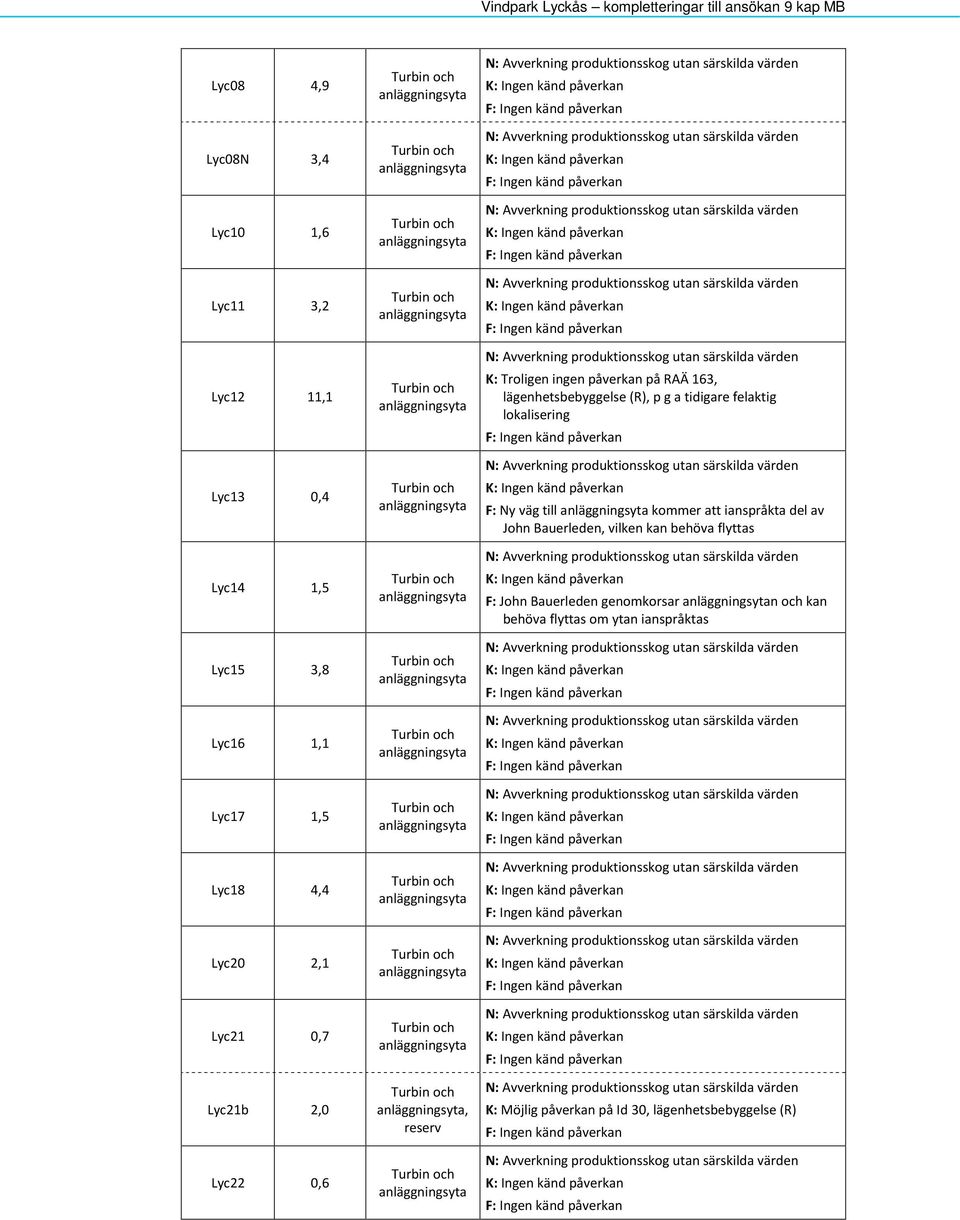

2 Lyc08 4,9 Lyc08N 3,4 Lyc10 1,6 Lyc11 3,2 Lyc12 11,1 Lyc13 0,4 Lyc14 1,5 Lyc15 3,8 Lyc16 1,1 Lyc17 1,5 Lyc18 4,4 Lyc20 2,1 Lyc21 0,7 Lyc21b 2,0 Lyc22 0,6, reserv K: Troligen ingen påverkan på RAÄ 163, lägenhetsbebyggelse (R), p g a tidigare felaktig lokalisering F: Ny väg till kommer att ianspråkta del av John Bauerleden, vilken kan behöva flyttas F: John Bauerleden genomkorsar n kan behöva flyttas om ytan ianspråktas K: Möjlig påverkan på Id 30, lägenhetsbebyggelse (R)

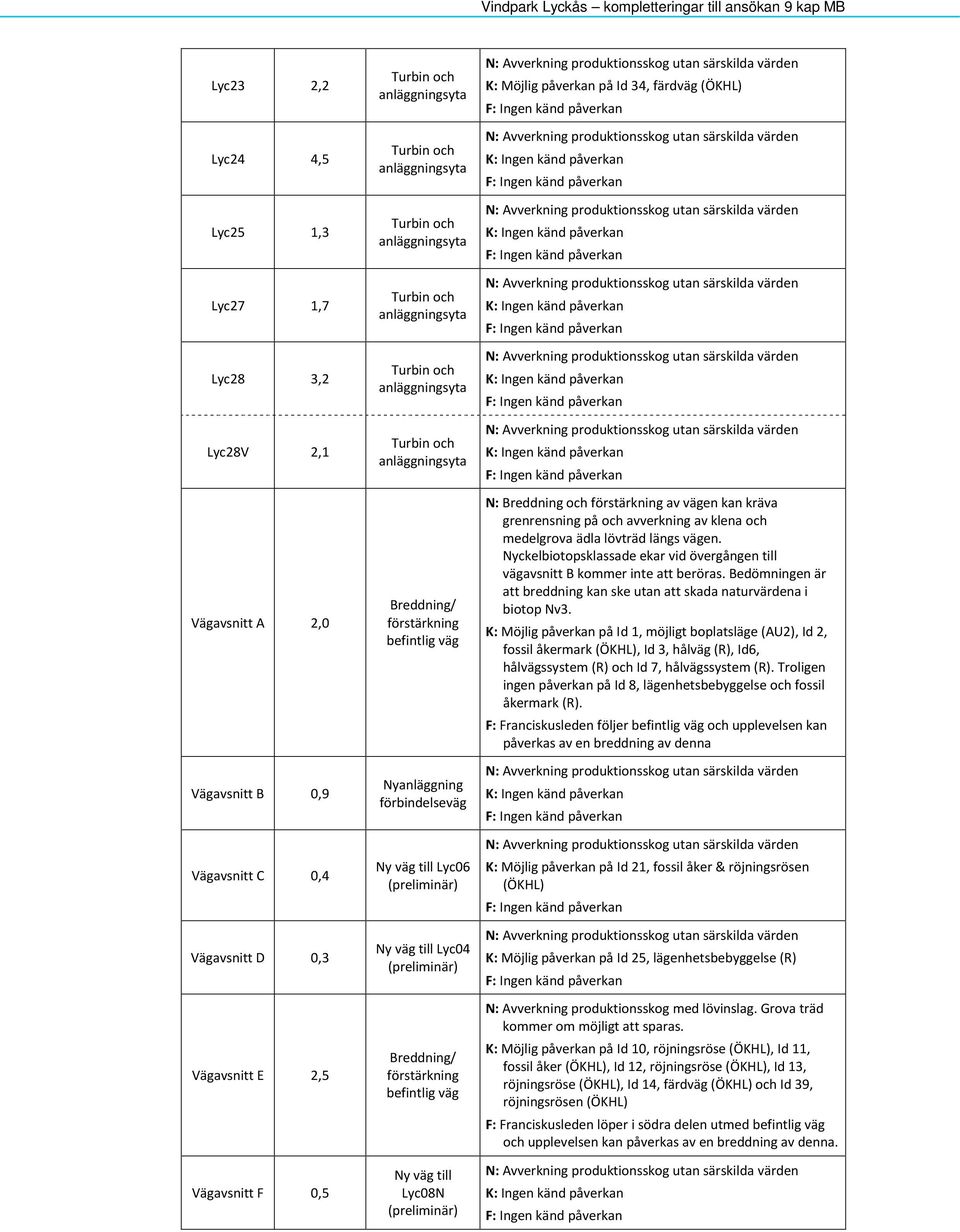

3 Lyc23 2,2 Lyc24 4,5 Lyc25 1,3 Lyc27 1,7 Lyc28 3,2 Lyc28V 2,1 Vägavsnitt A 2,0 Vägavsnitt B 0,9 Vägavsnitt C 0,4 Vägavsnitt D 0,3 Vägavsnitt E 2,5 Vägavsnitt F 0,5 Nyanläggning förbindelseväg Ny väg till Lyc06 Ny väg till Lyc04 Ny väg till Lyc08N K: Möjlig påverkan på Id 34, färdväg (ÖKHL) N: Breddning av vägen kan kräva grenrensning på avverkning av klena medelgrova ädla lövträd längs vägen. Nyckelbiotopsklassade ekar vid övergången till vägavsnitt B kommer inte att beröras. Bedömningen är att breddning kan ske utan att skada naturvärdena i biotop Nv3. K: Möjlig påverkan på Id 1, möjligt boplatsläge (AU2), Id 2, fossil åkermark (ÖKHL), Id 3, hålväg (R), Id6, hålvägssystem (R) Id 7, hålvägssystem (R). Troligen ingen påverkan på Id 8, lägenhetsbebyggelse fossil åkermark (R). F: Franciskusleden följer upplevelsen kan påverkas av en breddning av denna K: Möjlig påverkan på Id 21, fossil åker & röjningsrösen (ÖKHL) K: Möjlig påverkan på Id 25, lägenhetsbebyggelse (R) N: Avverkning produktionsskog med lövinslag. Grova träd kommer om möjligt att sparas. K: Möjlig påverkan på Id 10, röjningsröse (ÖKHL), Id 11, fossil åker (ÖKHL), Id 12, röjningsröse (ÖKHL), Id 13, röjningsröse (ÖKHL), Id 14, färdväg (ÖKHL) Id 39, röjningsrösen (ÖKHL) F: Franciskusleden löper i södra delen utmed upplevelsen kan påverkas av en breddning av denna.

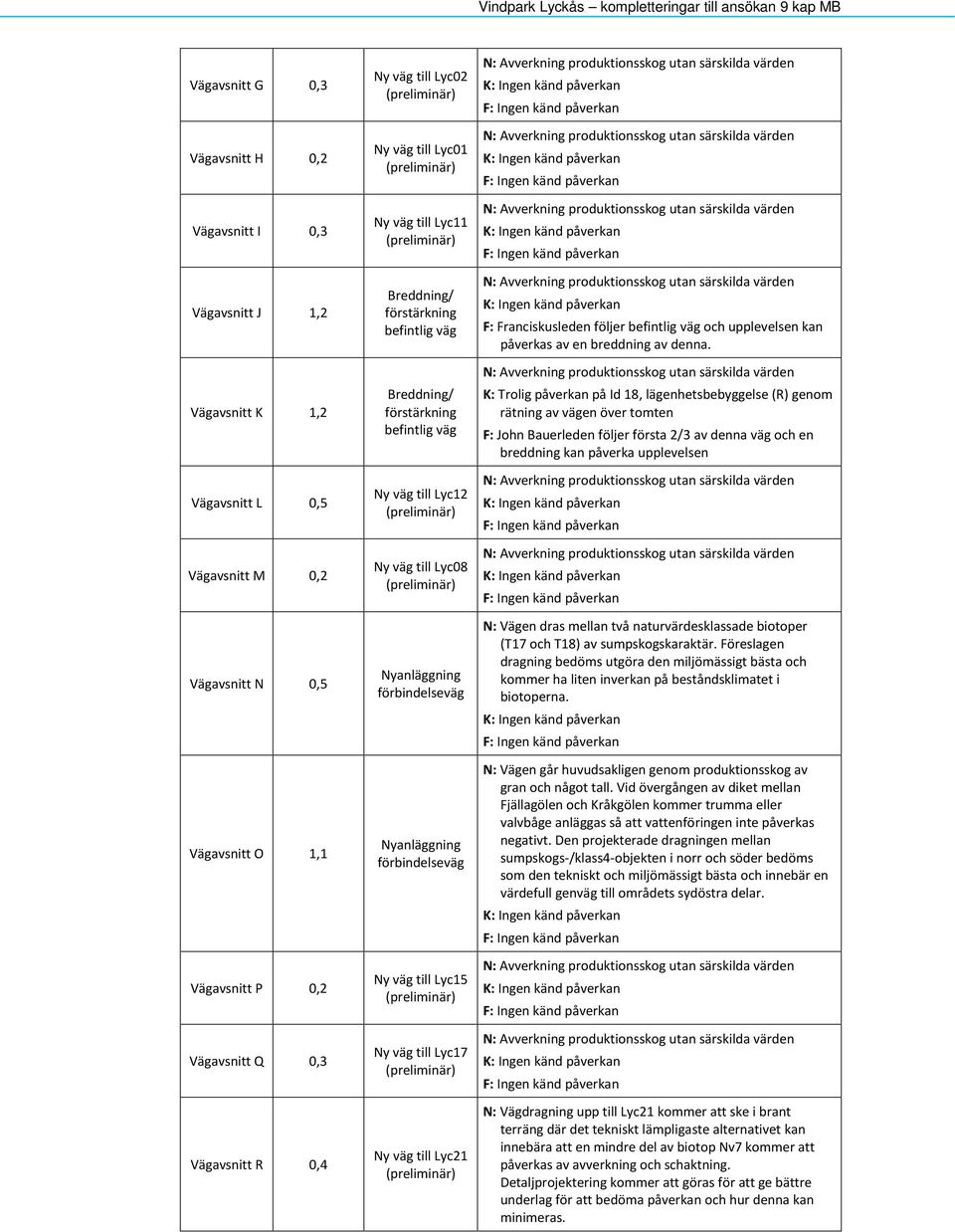

4 Vägavsnitt G 0,3 Vägavsnitt H 0,2 Vägavsnitt I 0,3 Vägavsnitt J 1,2 Vägavsnitt K 1,2 Vägavsnitt L 0,5 Vägavsnitt M 0,2 Vägavsnitt N 0,5 Vägavsnitt O 1,1 Vägavsnitt P 0,2 Vägavsnitt Q 0,3 Vägavsnitt R 0,4 Ny väg till Lyc02 Ny väg till Lyc01 Ny väg till Lyc11 Ny väg till Lyc12 Ny väg till Lyc08 Nyanläggning förbindelseväg Nyanläggning förbindelseväg Ny väg till Lyc15 Ny väg till Lyc17 Ny väg till Lyc21 F: Franciskusleden följer upplevelsen kan påverkas av en breddning av denna. K: Trolig påverkan på Id 18, lägenhetsbebyggelse (R) genom rätning av vägen över tomten F: John Bauerleden följer första 2/3 av denna väg en breddning kan påverka upplevelsen N: Vägen dras mellan två naturvärdesklassade biotoper (T17 T18) av sumpskogskaraktär. Föreslagen dragning bedöms utgöra den miljömässigt bästa kommer ha liten inverkan på beståndsklimatet i biotoperna. N: Vägen går huvudsakligen genom produktionsskog av gran något tall. Vid övergången av diket mellan Fjällagölen Kråkgölen kommer trumma eller valvbåge anläggas så att vattenföringen inte påverkas negativt. Den projekterade dragningen mellan sumpskogs-/klass4-objekten i norr söder bedöms som den tekniskt miljömässigt bästa innebär en värdefull genväg till områdets sydöstra delar. N: Vägdragning upp till Lyc21 kommer att ske i brant terräng där det tekniskt lämpligaste alternativet kan innebära att en mindre del av biotop Nv7 kommer att påverkas av avverkning schaktning. Detaljprojektering kommer att göras för att ge bättre underlag för att bedöma påverkan hur denna kan minimeras.

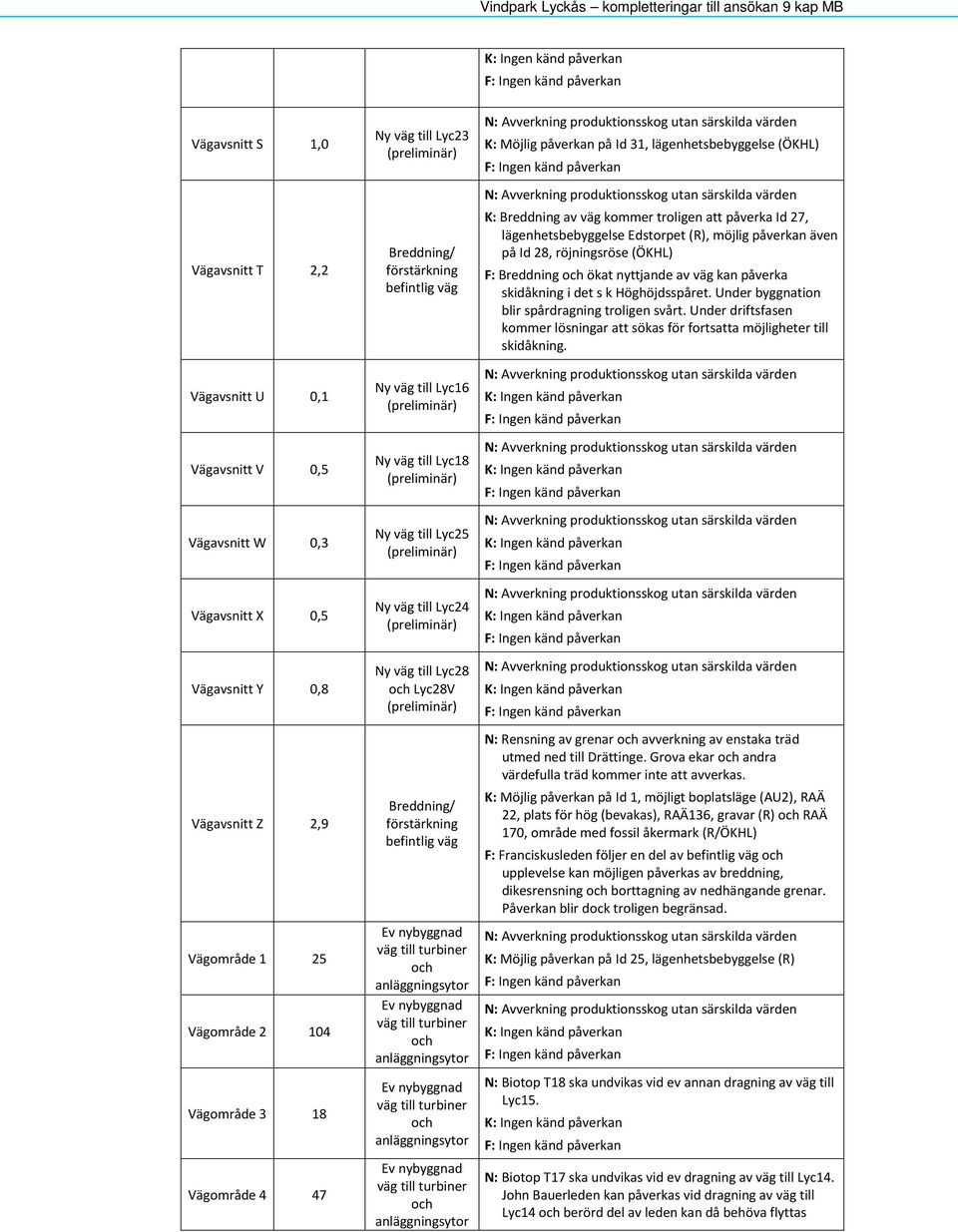

5 Vägavsnitt S 1,0 Vägavsnitt T 2,2 Vägavsnitt U 0,1 Vägavsnitt V 0,5 Vägavsnitt W 0,3 Vägavsnitt X 0,5 Vägavsnitt Y 0,8 Vägavsnitt Z 2,9 Vägområde 1 25 Vägområde Vägområde 3 18 Vägområde 4 47 Ny väg till Lyc23 Ny väg till Lyc16 Ny väg till Lyc18 Ny väg till Lyc25 Ny väg till Lyc24 Ny väg till Lyc28 Lyc28V K: Möjlig påverkan på Id 31, lägenhetsbebyggelse (ÖKHL) K: Breddning av väg kommer troligen att påverka Id 27, lägenhetsbebyggelse Edstorpet (R), möjlig påverkan även på Id 28, röjningsröse (ÖKHL) F: Breddning ökat nyttjande av väg kan påverka skidåkning i det s k Höghöjdsspåret. Under byggnation blir spårdragning troligen svårt. Under driftsfasen kommer lösningar att sökas för fortsatta möjligheter till skidåkning. N: Rensning av grenar avverkning av enstaka träd utmed ned till Drättinge. Grova ekar andra värdefulla träd kommer inte att avverkas. K: Möjlig påverkan på Id 1, möjligt boplatsläge (AU2), RAÄ 22, plats för hög (bevakas), RAÄ136, gravar (R) RAÄ 170, område med fossil åkermark (R/ÖKHL) F: Franciskusleden följer en del av upplevelse kan möjligen påverkas av breddning, dikesrensning borttagning av nedhängande grenar. Påverkan blir dock troligen begränsad. K: Möjlig påverkan på Id 25, lägenhetsbebyggelse (R) N: Biotop T18 ska undvikas vid ev annan dragning av väg till Lyc15. N: Biotop T17 ska undvikas vid ev dragning av väg till Lyc14. John Bauerleden kan påverkas vid dragning av väg till Lyc14 berörd del av leden kan då behöva flyttas

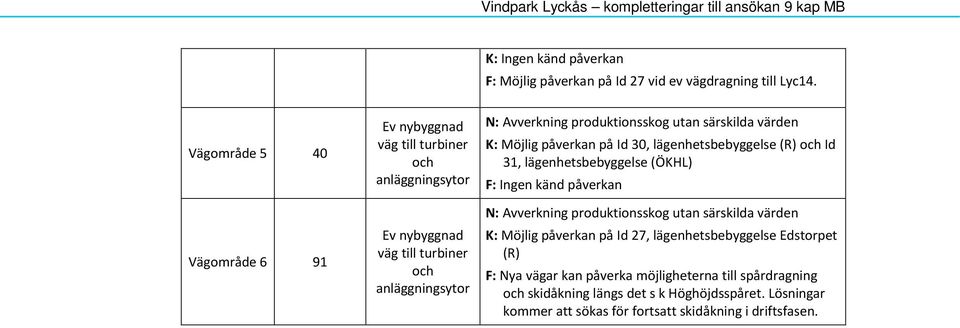

6 F: Möjlig påverkan på Id 27 vid ev vägdragning till Lyc14. Vägområde 5 40 Vägområde 6 91 K: Möjlig påverkan på Id 30, lägenhetsbebyggelse (R) Id 31, lägenhetsbebyggelse (ÖKHL) K: Möjlig påverkan på Id 27, lägenhetsbebyggelse Edstorpet (R) F: Nya vägar kan påverka möjligheterna till spårdragning skidåkning längs det s k Höghöjdsspåret. Lösningar kommer att sökas för fortsatt skidåkning i driftsfasen.
