Produktblad. RS dimmer 1000GLE fv E-nummer: Art.nummer: 3486 EAN: Förp.antal: 1

Transkript

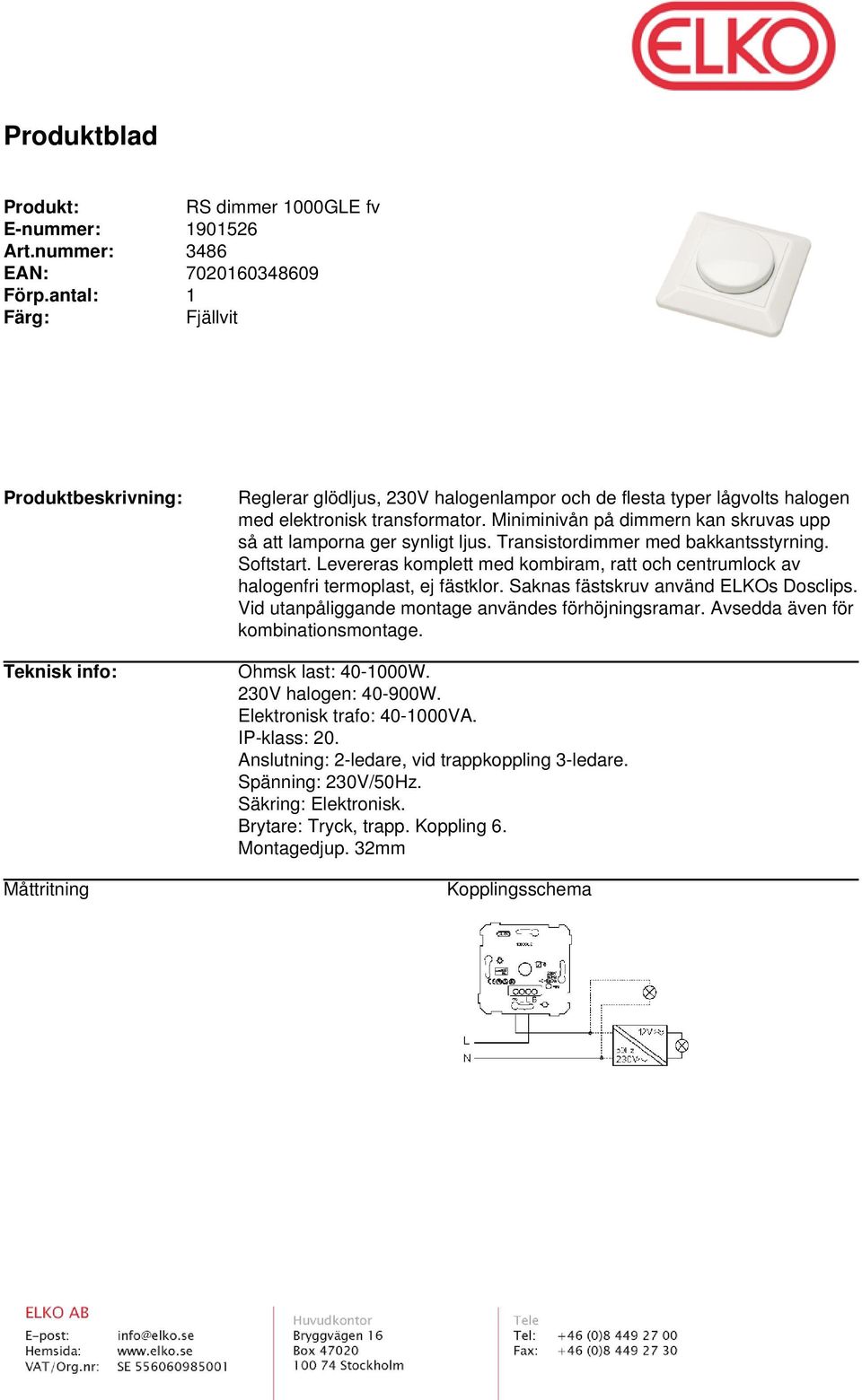

1 RS dimmer 1000GLE fv E-nummer: Art.nummer: 3486 EAN: Måttritning Reglerar glödljus, 230V halogenlampor och de flesta typer lågvolts halogen med elektronisk transformator. Miniminivån på dimmern kan skruvas upp så att lamporna ger synligt ljus. Transistordimmer med bakkantsstyrning. Softstart. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Saknas fästskruv använd ELKOs Dosclips. Vid utanpåliggande montage användes förhöjningsramar. Avsedda även för kombinationsmontage. Ohmsk last: W. 230V halogen: W. Elektronisk trafo: VA. IP-klass: 20. Anslutning: 2-ledare, vid trappkoppling 3-ledare. Spänning: 230V/50Hz. Säkring: Elektronisk. Brytare: Tryck, trapp. Koppling 6. Montagedjup. 32mm

2 RS dimmer 450GLE/I fv E-nummer: Art.nummer: 3487 EAN: Reglerar glödljus, 230V halogenlampor, och elektroniska eller konventionella transformatorer, även ringkärnelindade. Softstart. Klarar att belastas med glödljus plus en typ av transformatorlast. Olika transformatorlaster kan inte blandas på samma dimmer. Dimmern känner själv vilken typ av last som är ansluten. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Saknas fästskruv använd ELKOs Dosclips. Vid utanpåliggande montage användes förhöjningramar. Avsedda även för kombinationsmontage. Ohmsk last: W. 230V halogen: W. Elektronisk trafo: VA. Ringkärnetrafo: VA. E-kärnetrafo: VA. Motor: VA. IP-klass: 20. Anslutning: 2-ledare, vid trappkoppling 3-ledare. Spänning: 230V/50Hz. Säkring: Elektronisk. Brytare: Tryck, trapp. Koppling 6. Montagedjup: 25mm

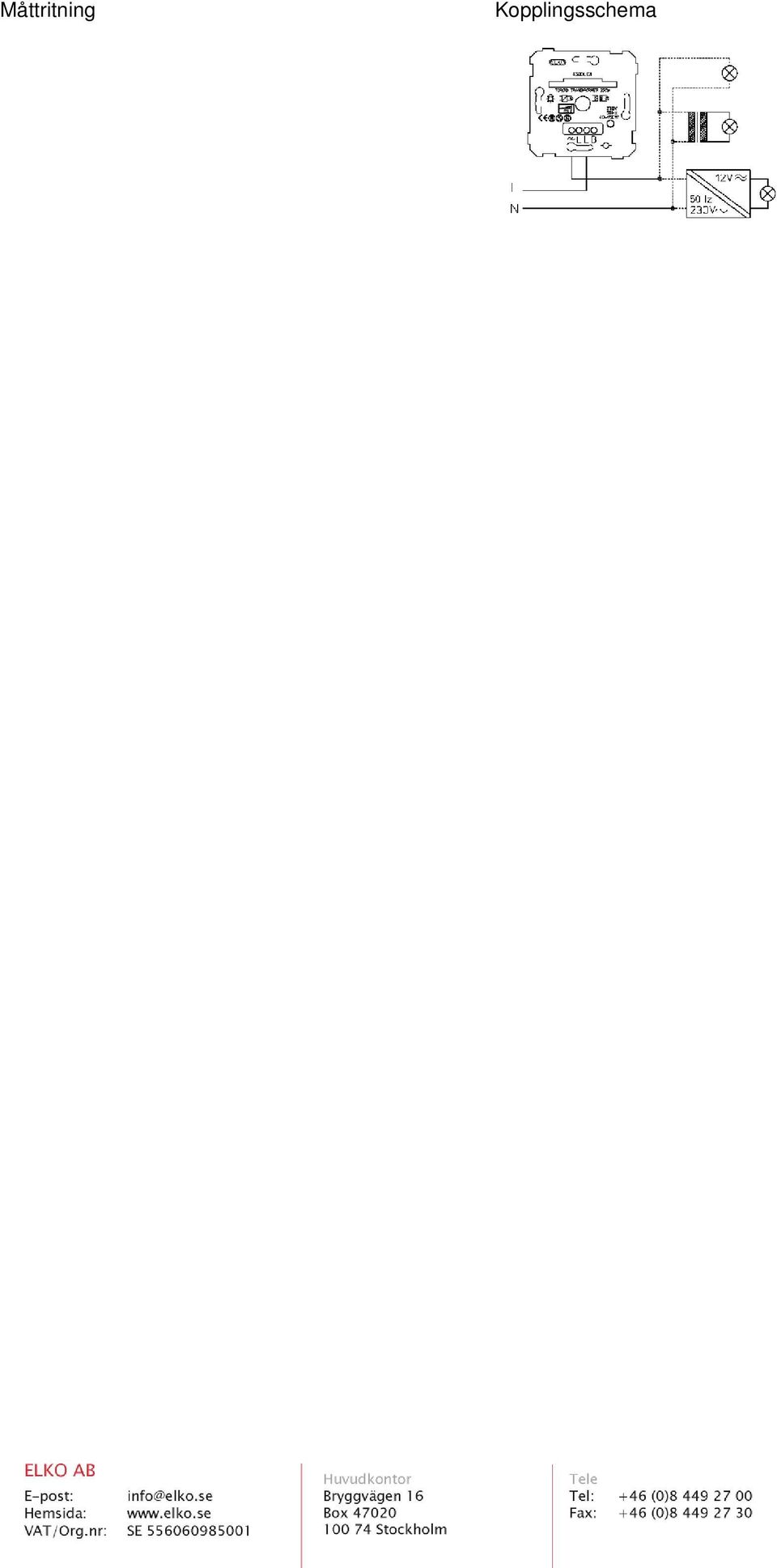

3 Måttritning

4 RS dimmer 315GLE fv E-nummer: Art.nummer: 3670 EAN: Måttritning Reglerar glödljus, 230V halogenlampor och de flesta typer lågvolts halogen med elektronisk transformator. Miniminivån på dimmern kan skruvas upp så att lamporna ger synligt ljus. Transistordimmer med bakkantsstyrning. Softstart. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Saknas fästskruv använd ELKOs Dosclips. Vid utanpåliggande montage användes förhöjningsramar. Avsedda även för kombinationsmontage. Ohmsk last: W. 230V halogen: W. Elektronisk trafo: VA. IP-klass: 20. Anslutning: 2-ledare, vid trappkoppling 3-ledare. Spänning: 230V/50Hz. Säkring: Elektronisk. Brytare: Tryck, trapp. Koppling 6. Montagedjup: 25mm

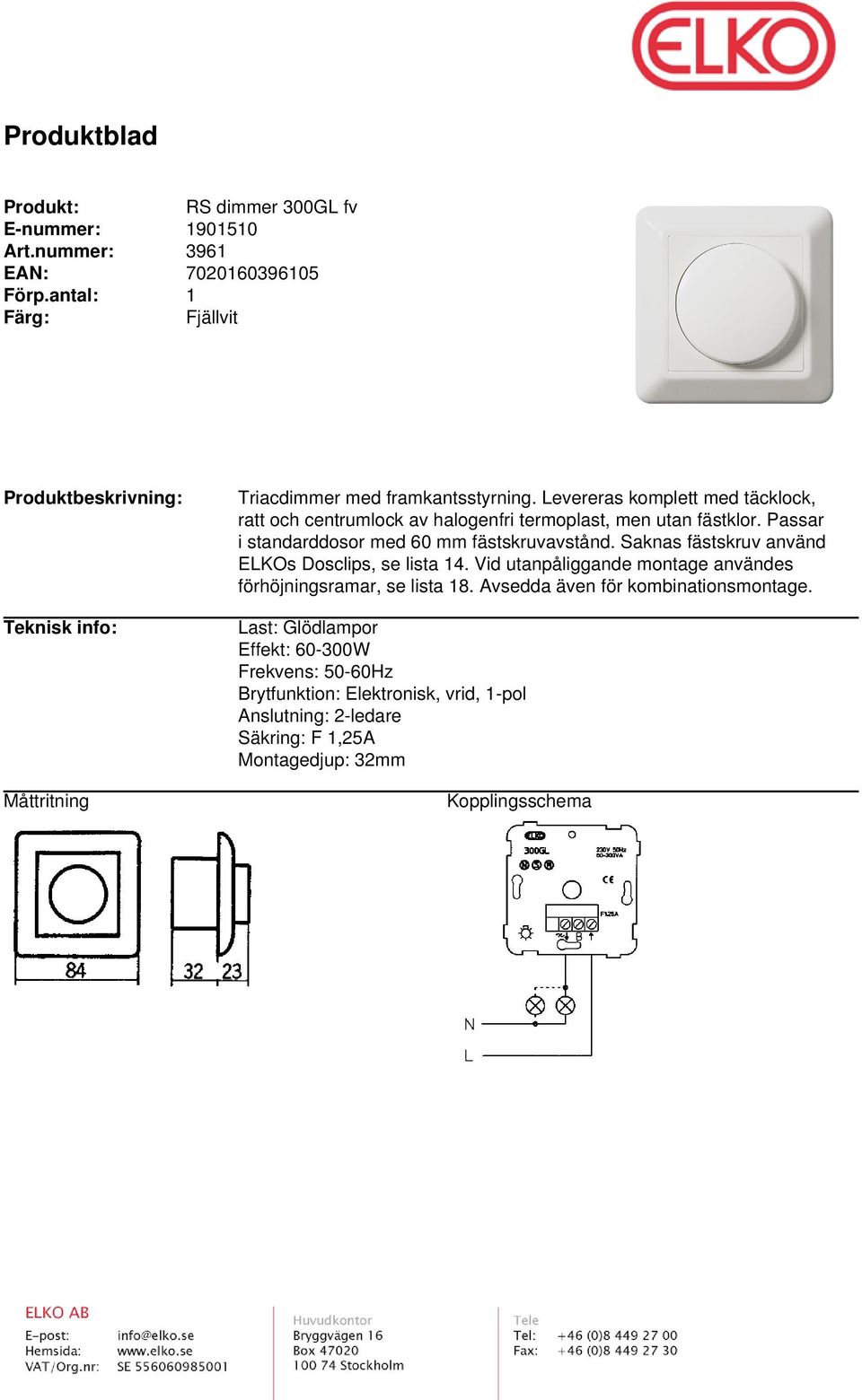

5 RS dimmer 300GL fv E-nummer: Art.nummer: 3961 EAN: Måttritning Triacdimmer med framkantsstyrning. Levereras komplett med täcklock, ratt och centrumlock av halogenfri termoplast, men utan fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Saknas fästskruv använd ELKOs Dosclips, se lista 14. Vid utanpåliggande montage användes förhöjningsramar, se lista 18. Avsedda även för kombinationsmontage. Last: Glödlampor Effekt: W Frekvens: 50-60Hz Brytfunktion: Elektronisk, vrid, 1-pol Anslutning: 2-ledare Säkring: F 1,25A Montagedjup: 32mm

6 RS dimmer 350HA fv E-nummer: Art.nummer: 3965 EAN: Triacdimmer med framkantsstyrning. Klarar både ringkärne- och E- kärnelindade transformatorer. Vid ringkärna endast 315VA. Klarar även motordrift, VA. Levereras komplett med täcklock, ratt och centrumlock av halogenfri termoplast, men utan fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Saknas fästskruv använd ELKOs Dos-clips, se lista 14. Vid utanpåliggande montage användes förhöjningsramar, se lista 18. Avsedda även för kombinationsmontage. Måttritning Last: Glödlampor, halogenlampor 230V, konventionell transformatorer och motordrift Effekt: W, ringkärna max 315W Motordrift: VA Frekvens: 50-60Hz Brytfunktion: Tryck, trapp, koppling 6 Säkring: T 4A Montagedjup: 32mm

7 RS dimmer 350LR fv E-nummer: Art.nummer: 3966 EAN: Måttritning Triacdimmer med framkantsstyrning. Levereras komplett med täcklock, ratt och centrumlock av halogenfri termoplast, men utan fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Saknas fästskruv använd ELKOs Dos-clips, se lista 14. Vid utanpåliggande montage användes förhöjningsramar, se lista 18. Avsedda även för kombinationsmontage. Last: Glödlampor, 230V halogen och lysrör 26 och 38mm Effekt: Glödljus W, 230V halogen max 250W Antal lysrör 26mm: 8x36W, 16x18W, 5x58W, 9x24W Antal lysrör 38mm: 3x40W Frekvens: 50-60Hz Brytfunktion: Tryck, trapp koppling 6 Säkring: F 2A Montagedjup: 32mm OBS! Vid lysrörsdrift krävs bottenlast E

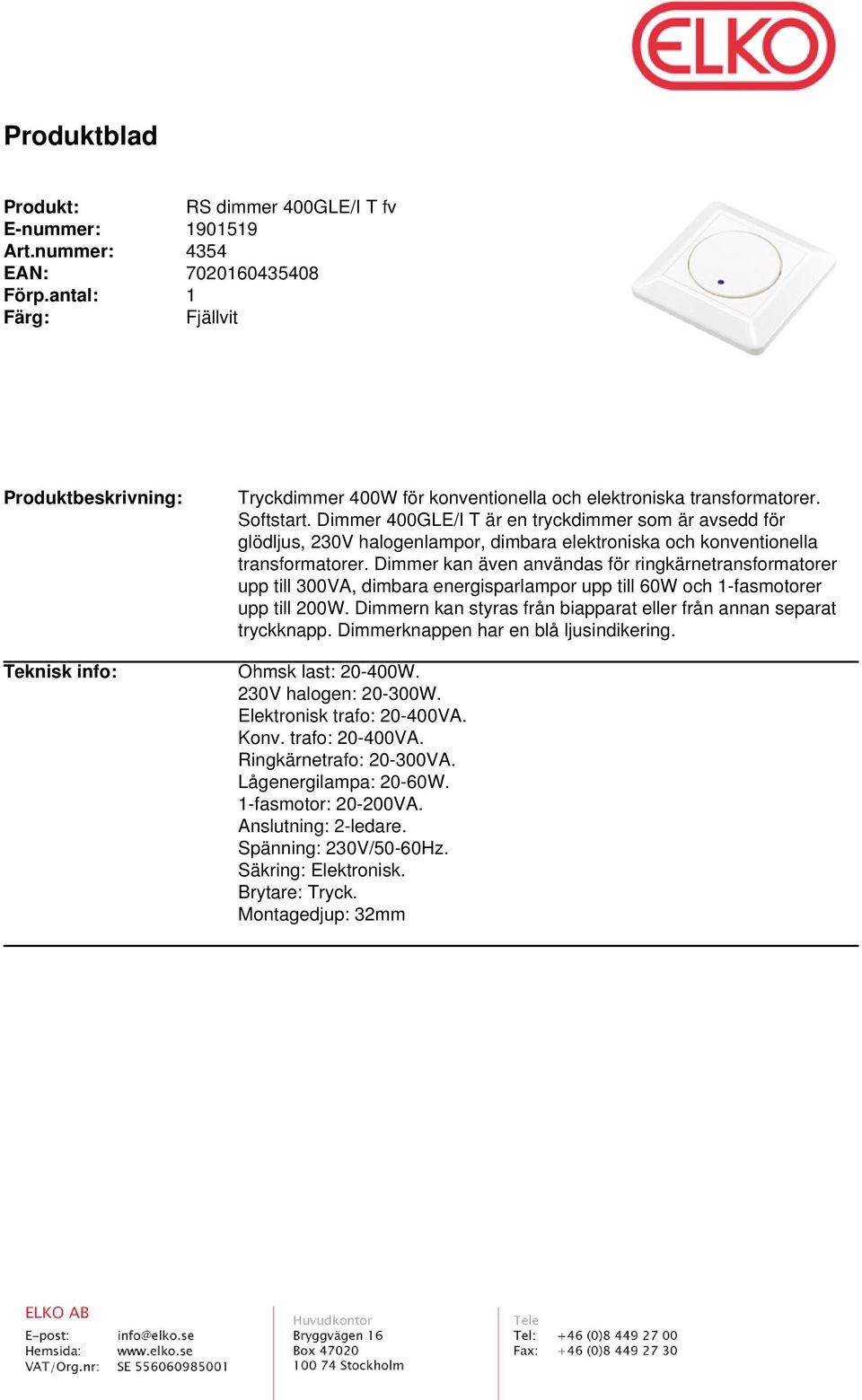

8 RS dimmer 400GLE/I T fv E-nummer: Art.nummer: 4354 EAN: Tryckdimmer 400W för konventionella och elektroniska transformatorer. Softstart. Dimmer 400GLE/I T är en tryckdimmer som är avsedd för glödljus, 230V halogenlampor, dimbara elektroniska och konventionella transformatorer. Dimmer kan även användas för ringkärnetransformatorer upp till 300VA, dimbara energisparlampor upp till 60W och 1-fasmotorer upp till 200W. Dimmern kan styras från biapparat eller från annan separat tryckknapp. Dimmerknappen har en blå ljusindikering. Ohmsk last: W. 230V halogen: W. Elektronisk trafo: VA. Konv. trafo: VA. Ringkärnetrafo: VA. Lågenergilampa: 20-60W. 1-fasmotor: VA. Anslutning: 2-ledare. Spänning: 230V/50-60Hz. Säkring: Elektronisk. Brytare: Tryck. Montagedjup: 32mm

9 Måttritning

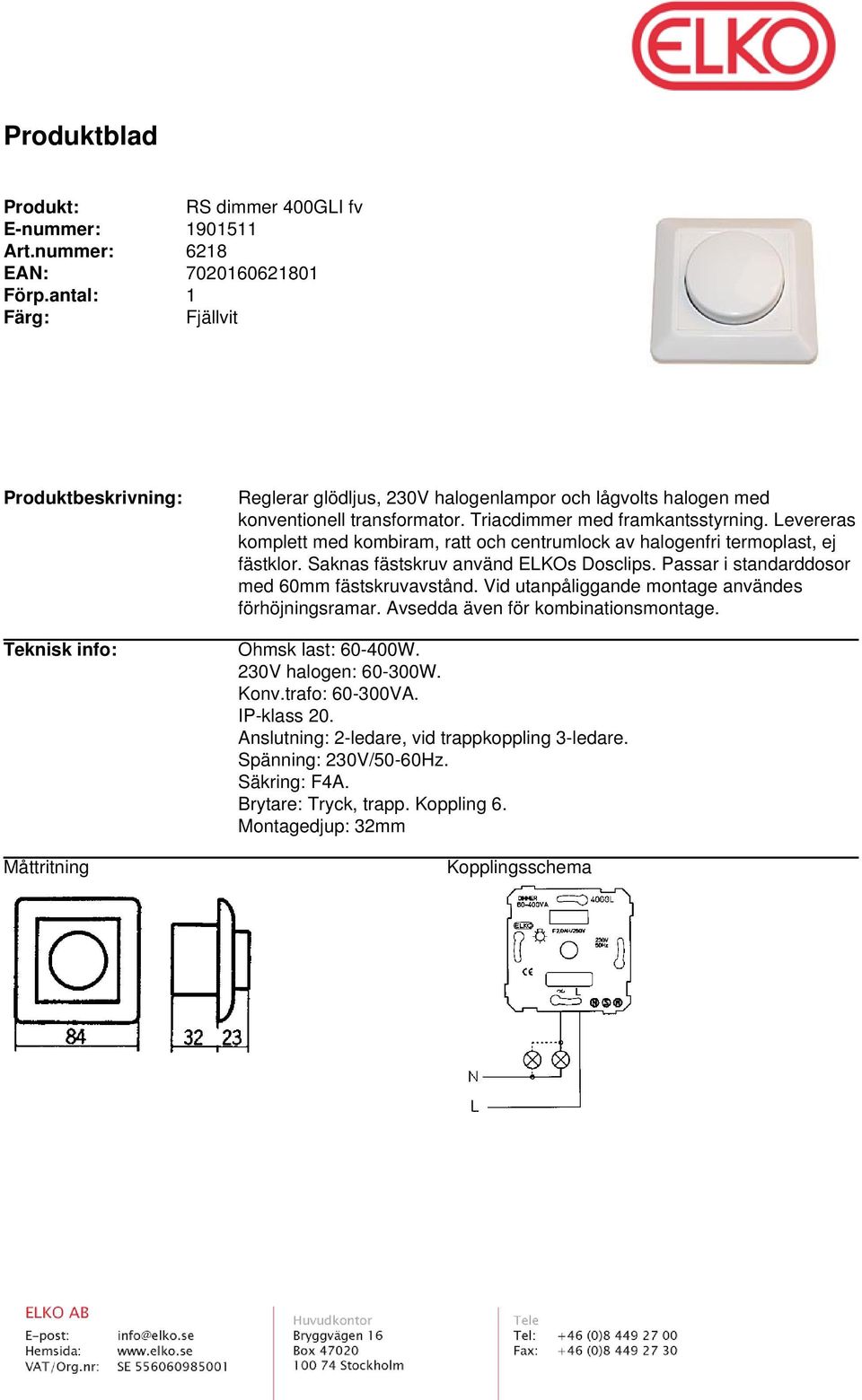

10 RS dimmer 400GLI fv E-nummer: Art.nummer: 6218 EAN: Måttritning Reglerar glödljus, 230V halogenlampor och lågvolts halogen med konventionell transformator. Triacdimmer med framkantsstyrning. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Saknas fästskruv använd ELKOs Dosclips. Passar i standarddosor med 60mm fästskruvavstånd. Vid utanpåliggande montage användes förhöjningsramar. Avsedda även för kombinationsmontage. Ohmsk last: W. 230V halogen: W. Konv.trafo: VA. IP-klass 20. Anslutning: 2-ledare, vid trappkoppling 3-ledare. Spänning: 230V/50-60Hz. Säkring: F4A. Brytare: Tryck, trapp. Koppling 6. Montagedjup: 32mm

11 RS dimmer 1-10LRE fv E-nummer: Art.nummer: 6222 EAN: Transistordimmer för 1-10V styrning. Brytare för 6A resistiv last. Vid lysrörs- och elektronisk transformator 2A. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Avsedda även för kombinationsmontage. Ohmsk last: 6A. Elektr.trafo: 2A. Lysrör: 2A. IP-klass: 20. Anslutning: 4-ledare, 2 st för 230V och 2 st för 1-10V. Spänning: 230V/50-60Hz. Regl.ström: 1-200mA. Säkring: 6,3A. Montagedjup: 25mm Måttritning

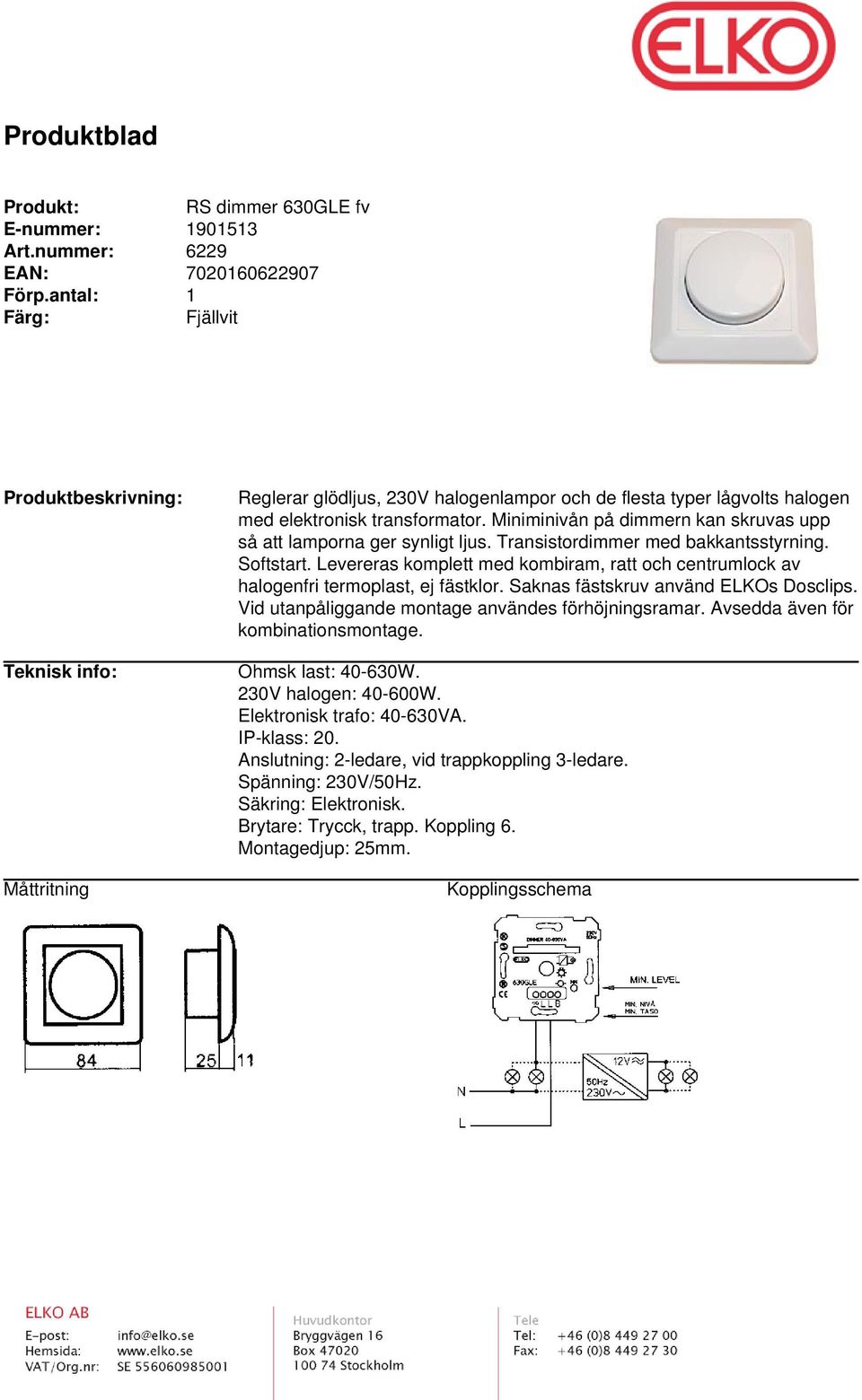

12 RS dimmer 630GLE fv E-nummer: Art.nummer: 6229 EAN: Måttritning Reglerar glödljus, 230V halogenlampor och de flesta typer lågvolts halogen med elektronisk transformator. Miniminivån på dimmern kan skruvas upp så att lamporna ger synligt ljus. Transistordimmer med bakkantsstyrning. Softstart. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Saknas fästskruv använd ELKOs Dosclips. Vid utanpåliggande montage användes förhöjningsramar. Avsedda även för kombinationsmontage. Ohmsk last: W. 230V halogen: W. Elektronisk trafo: VA. IP-klass: 20. Anslutning: 2-ledare, vid trappkoppling 3-ledare. Spänning: 230V/50Hz. Säkring: Elektronisk. Brytare: Trycck, trapp. Koppling 6. Montagedjup: 25mm.

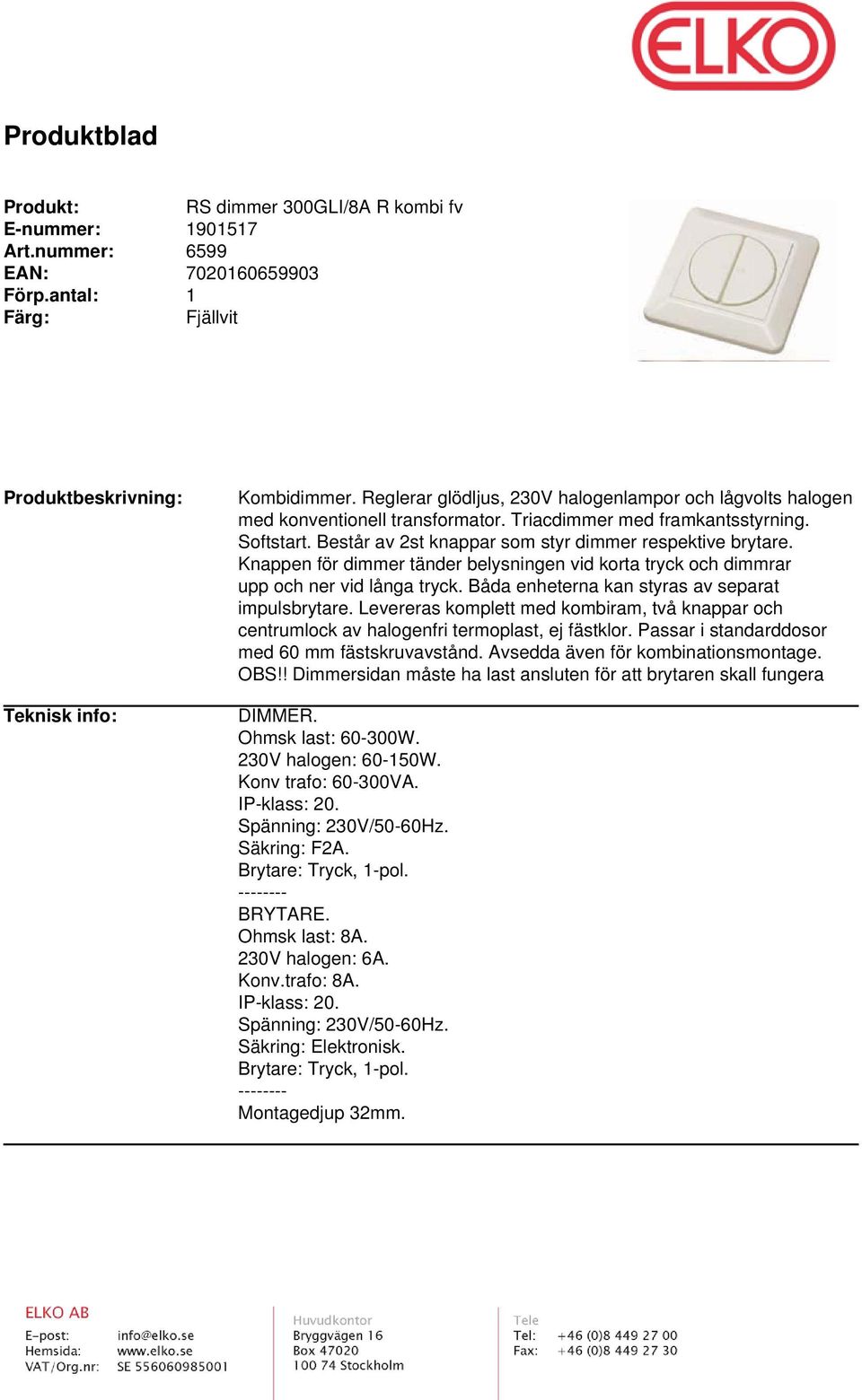

13 RS dimmer 300GLI/8A R kombi fv E-nummer: Art.nummer: 6599 EAN: Kombidimmer. Reglerar glödljus, 230V halogenlampor och lågvolts halogen med konventionell transformator. Triacdimmer med framkantsstyrning. Softstart. Består av 2st knappar som styr dimmer respektive brytare. Knappen för dimmer tänder belysningen vid korta tryck och dimmrar upp och ner vid långa tryck. Båda enheterna kan styras av separat impulsbrytare. Levereras komplett med kombiram, två knappar och centrumlock av halogenfri termoplast, ej fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Avsedda även för kombinationsmontage. OBS!! Dimmersidan måste ha last ansluten för att brytaren skall fungera DIMMER. Ohmsk last: W. 230V halogen: W. Konv trafo: VA. IP-klass: 20. Spänning: 230V/50-60Hz. Säkring: F2A. Brytare: Tryck, 1-pol BRYTARE. Ohmsk last: 8A. 230V halogen: 6A. Konv.trafo: 8A. IP-klass: 20. Spänning: 230V/50-60Hz. Säkring: Elektronisk. Brytare: Tryck, 1-pol Montagedjup 32mm.

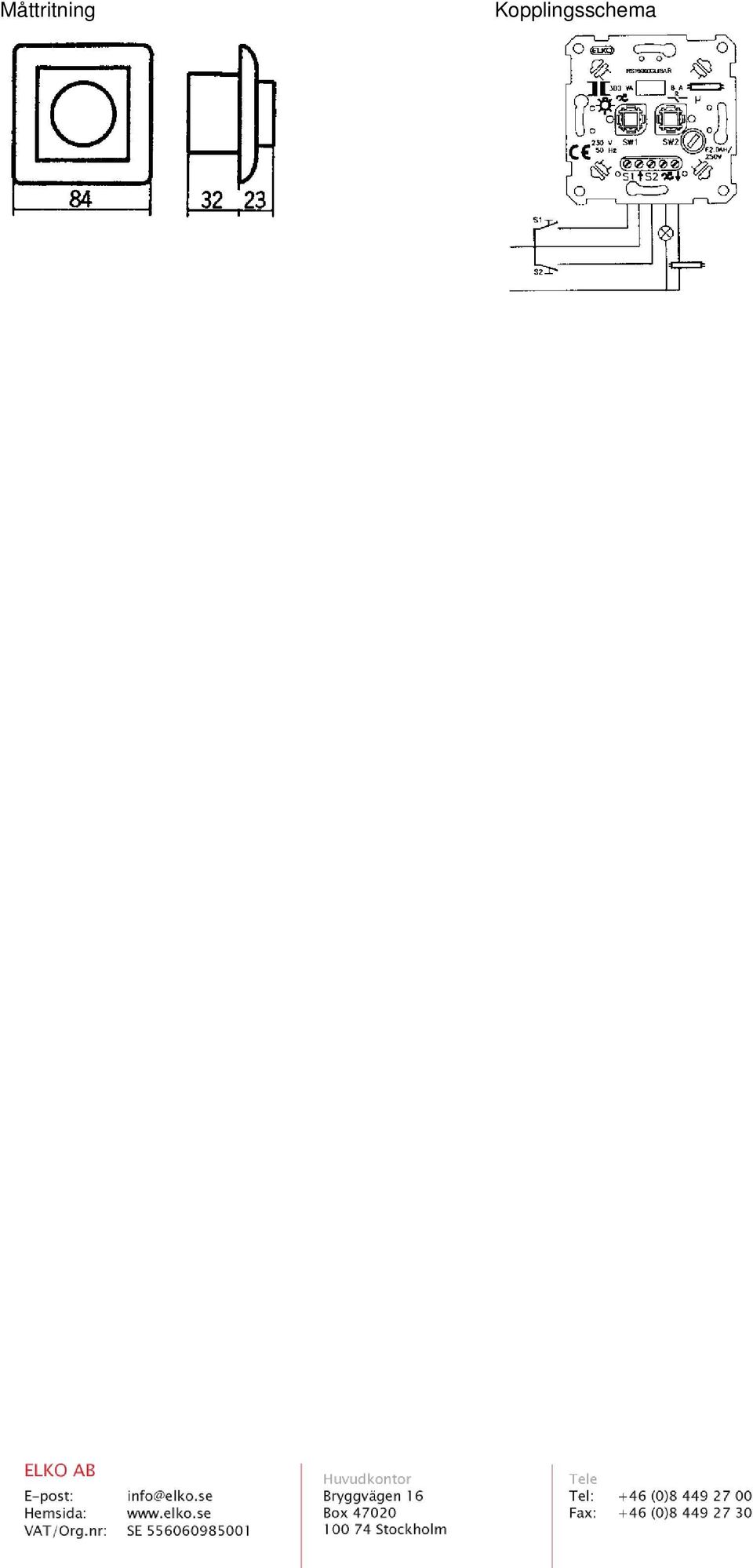

14 Måttritning

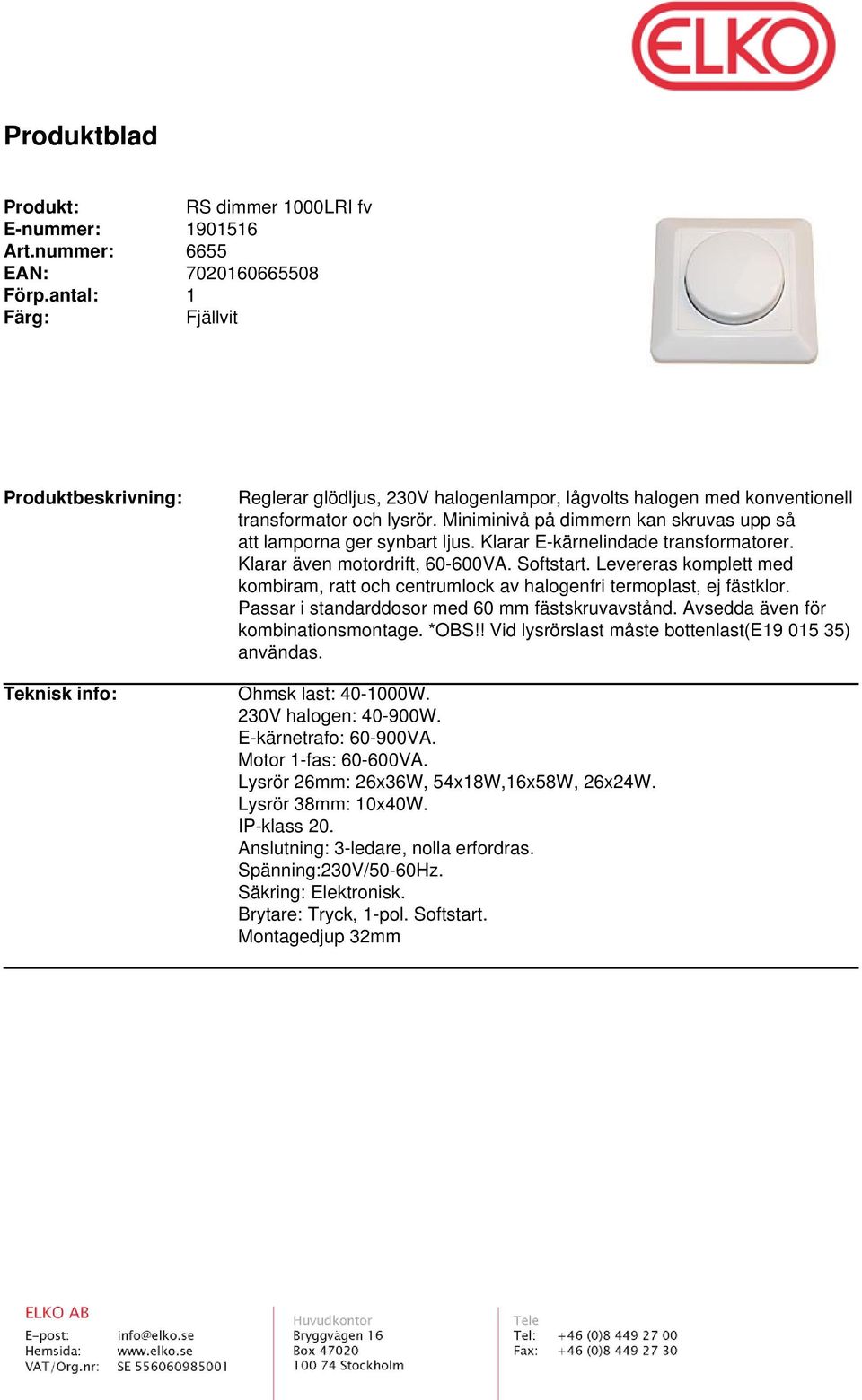

15 RS dimmer 1000LRI fv E-nummer: Art.nummer: 6655 EAN: Reglerar glödljus, 230V halogenlampor, lågvolts halogen med konventionell transformator och lysrör. Miniminivå på dimmern kan skruvas upp så att lamporna ger synbart ljus. Klarar E-kärnelindade transformatorer. Klarar även motordrift, VA. Softstart. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast, ej fästklor. Passar i standarddosor med 60 mm fästskruvavstånd. Avsedda även för kombinationsmontage. *OBS!! Vid lysrörslast måste bottenlast(e ) användas. Ohmsk last: W. 230V halogen: W. E-kärnetrafo: VA. Motor 1-fas: VA. Lysrör 26mm: 26x36W, 54x18W,16x58W, 26x24W. Lysrör 38mm: 10x40W. IP-klass 20. Anslutning: 3-ledare, nolla erfordras. Spänning:230V/50-60Hz. Säkring: Elektronisk. Brytare: Tryck, 1-pol. Softstart. Montagedjup 32mm

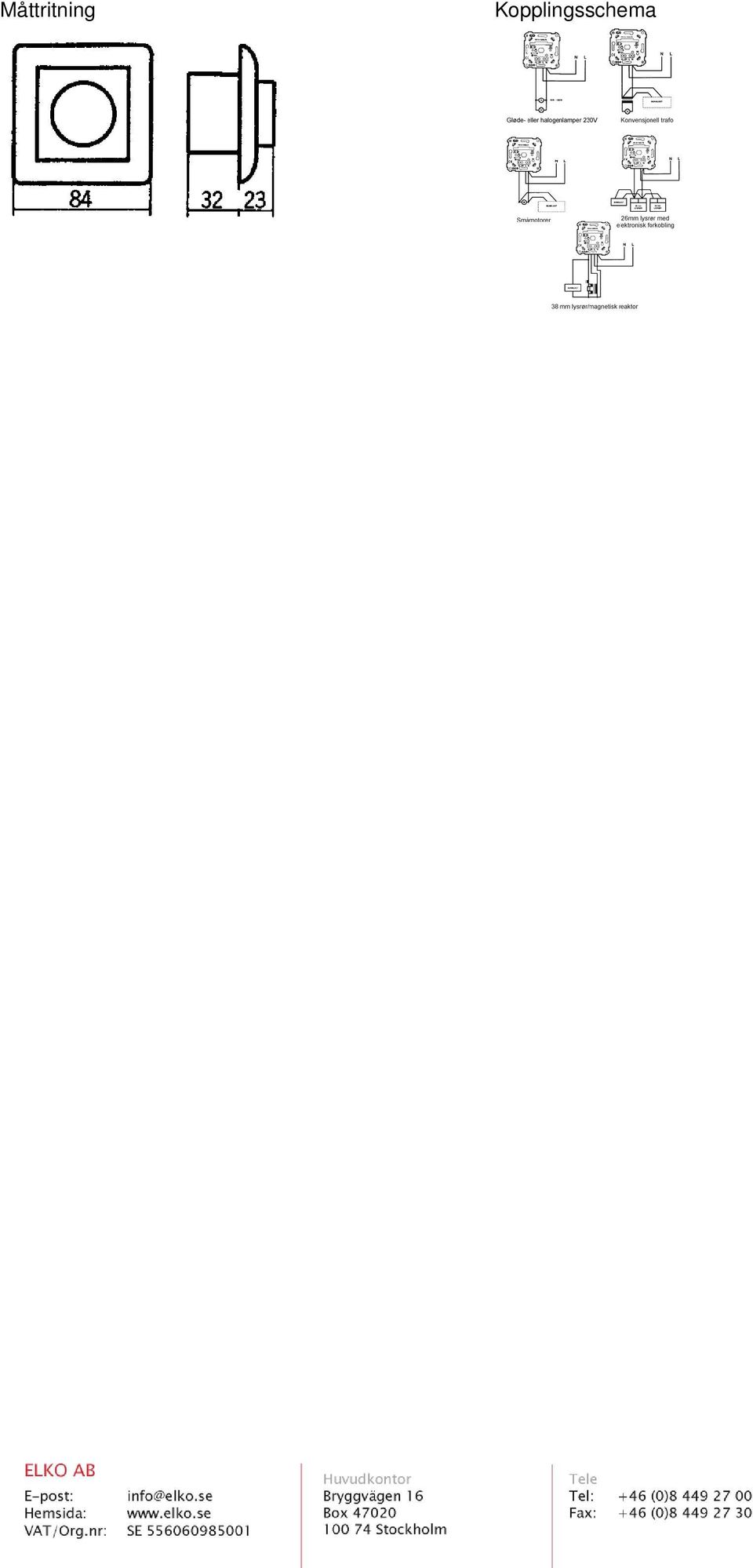

16 Måttritning
