2013 F I B E R O P T I K

Transkript

1 201 IBEROPTIK

2 IBEROPTIK Standardpaket fiberoptik Kompletta fibersatser för stjärnhimlar och belysning, såväl för inomhus som utomhus, t.ex. i bastu, badrum eller entréer. iberoptik är lämpligt att använda i fuktiga och känsliga miljöer, eftersom de varken leder värme eller spänning och är fria från UV- och IR-strålning. Glasfibern tål dessutom hög värme och kan placeras i bastu. Paketen består av ljusgivare (projektor), fiberbunt med koppling och i vissa fall även armaturer/linser. Ljusgivaren Eller projektorn är systemets motor. Den består av en halogenljuskälla på 20-75W eller en energieffektiv LED-ljuskälla på 4-25W och ett drivdon som ansluts till 20V. De större ljusgivarna har en liten fläkt för kylning och dom flesta av ljusgivarna kan ljusregleras med vanlig standard dimmer. iberljus eller fiberoptik är ett sätt att ljussätta som blir mer och mer populärt tack vare de många applikationer som går att skapa med detta ljus. Ingen kan egentligen förutsäga morgondagens möjligheter med fiberljus utan nya lösningar presenteras hela tiden. En ny möjlighet som har tillkommit är LED-ljusgivarna som sänker energiförbrukningen med upp till 90%. De är designade för att enkelt kunna bytas ut mot befintlig installation så att både tekniska, ljusrelaterade och ekonomiska vinster uppnås. I grund och botten är skillnaden mellan fiberljus och traditionellt ljus att ljuskällan och ljuset är separerade ifrån varandra. Det är en delning som erbjuder tre viktiga fördelar: Ljuskällan kan placeras där den är lättåtkomlig för underhåll. Ljuskällan avger ingen värmestrålning (IR-strålning) och ljuset leder inte ström. iberbunt Består av en koppling och ett antal fibrer. ibern finns i två materialtyper: plastfiber (PMMA) och glasfiber. Plastfibern är uppbyggd av råfiber 0,75 mm och 1,0 mm. En mm fiberkanal består av 14 st råfibrer 0,75 mm, som antingen sammanfogas till en mm belysningspunkt eller delas upp till stjärnpunkter. Glasfibern är uppbyggd av hårfina råfibrer endast 50 my tjocka. En 2 mm fiberkanal består av 1400 råfibrer och är inte lämpliga att dela upp. iber inns med två typer av avslutning: Stjärnavslut Råfibern är snedslipad för stjärnhimmelseffekt. Armaturavslut iber är planslipad med pålimmad hylsa av aluminium. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer. Sprider ljuset med 60. PMMA-fibern kan även delas upp i råfibrer och användas som stjärnpunkter. Armatur Är den synliga delen av systemet.armaturerna är små och diskreta och finns med eller utan lins för fokusering av ljuset samt i olika IP-klasser. De används av fyra huvudskäl: enklare montage, estetiska skäl, för att koncentrera och styra ljuset samt för att skydda fibern mot t.ex. nedsmutsning. Montering Ljusgivare skall placeras i torra utrymmen (IP20) och med tillräcklig plats runt om så att den inte blir för varm, mått enligt montageanvisning.vissa ljusgivare har inbyggd fläkt som kan avge ett lite störande ljud. Placera därför ljusgivaren på en plats där ljudet inte stör. iber bör alltid böjas med mjuk rundning. iberändarna monteras normalt uppifrån och fixeras med lim förutom när man använder armaturer då slutmontering görs från undersidan. Skyddsklasser Ljusgivare IP20, fiber IP44.

3 86 IBEROPTIK LED STJÄRNHIMMELSET LED & BASTUSET LED 5005 LED: Komplett fibersats med liten, lättplacerad och extremt energieffektiv ljusgivare, minskar energiförbrukningen med upp till 90% jämfört med halogen och du slipper krångliga lampbyten. Idealisk för små stjärnhimmelslösningar där utrymmet är begränsat som sovrum, badrum, entréer m.m. iberändarna monteras uppifrån, fixeras med lim och kan kapas efter behov. Paketet består av LED-ljusgivare och fiberbunt med koppling 9mm. Levereras med drivdon (ej dimbart) och 1,5m sladdställ med stickpropp för anslutning till 20V LED & 5010 LED: Stjärnhimmels- resp. bastupaket för effektfull bastubelysning med tyst och energieffektiv LED-ljusgivare, minskar förbrukningen med upp till 70% jämfört med halogen. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber (6701 har krympavslut i mässing) med koppling. Levereras med externt drivdon för 20V fas-dimmer (bakkant). STJÄRNHIMMELSET 5005 LED st Ø0,75mm PMMA LED 4W Stjärnavslut 1 mm 54x2m L 500B 27xm STJÄRNHIMMELSET 6701 LED st Ø1mm glas LED 1W Krympasvlut mässing 2 mm 40x2,5m L 1000B-1 20x,5m BASTUSET 5010 LED st Ø2 mm glas LED 1W Armaturavslut 7 mm 2x2 m L 1000B-1 2x2,5 m 2x m Minska energiförbrukningen med upp till 90% jämfört med motsvarande ljusgivare med halogenlampa och du slipper krångliga lampbyten.

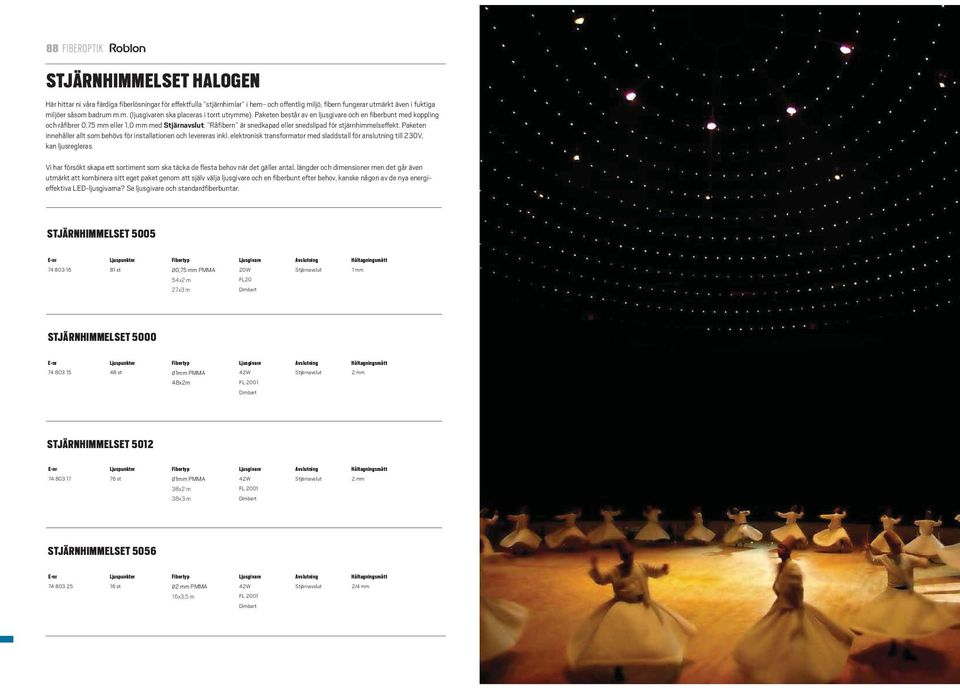

4 88 IBEROPTIK STJÄRNHIMMELSET HALOGEN Här hittar ni våra färdiga fiberlösningar för effektfulla stjärnhimlar i hem- och offentlig miljö, fibern fungerar utmärkt även i fuktiga miljöer såsom badrum m.m. (ljusgivaren ska placeras i torrt utrymme). Paketen består av en ljusgivare och en fiberbunt med koppling och råfibrer 0,75 mm eller 1,0 mm med Stjärnavslut: Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt. Paketen innehåller allt som behövs för installationen och levereras inkl. elektronisk transformator med sladdstall för anslutning till 20V, kan ljusregleras. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal, längder och dimensioner men det går även utmärkt att kombinera sitt eget paket genom att själv välja ljusgivare och en fiberbunt efter behov, kanske någon av de nya energieffektiva LED-ljusgivarna? Se ljusgivare och standardfiberbuntar. STJÄRNHIMMELSET st Ø0,75 mm PMMA 20W Stjärnavslut 1 mm 54x2 m L20 27x m STJÄRNHIMMELSET st Ø1mm PMMA 42W Stjärnavslut 2 mm 48x2m L 2001 STJÄRNHIMMELSET st Ø1mm PMMA 42W Stjärnavslut 2 mm 8x2 m L x m STJÄRNHIMMELSET st Ø2 mm PMMA 42W Stjärnavslut 2/4 mm 16x,5 m L 2001

5 90 IBEROPTIK STANDARDPAKET Kompletta fiberpaket färdiga att montera för stjärnhimlar och belysning för både inom- och utomhusbruk i t.ex. badrum, toaletter, entréer eller varför inte i ett sovrum? Lämpliga att använda i fuktiga och känsliga miljöer eftersom de varken leder värme eller spänning och är fria från UV- och IR-strålning (ljusgivaren skall placeras inomhus i torrt utrymme). Paketen består av ljusgivare (projektor), fiberbunt med koppling. iberkanalerna har Armaturavslut: ibern är planslipad med pålimmad hylsa av aluminium och sprider ljuset med 60. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer men kan även delas upp i råfibrer och användas som stjärnpunkter. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal, längder och dimensioner men det går även utmärkt att kombinera sitt eget paket genom att själv välja ljusgivare, fiberbunt och eventuellt någon armatur efter önskemål, kanske någon av de nya energieffektiva LED-ljusgivarna? Se ljusgivare och standardfiberbuntar. STANDARDPAKET 5054 Antal råfiber st Ø4,5 mm PMMA 75W Armaturavslut 7 mm 108xø0,75 mm 4x2,5 m L75 STANDARDPAKET 5055 Antal råfiber st Ø mm PMMA 75W Armaturavslut 7 mm 126xø0,75 mm 9x,5m L75 STANDARDPAKET 5055D Antal råfiber st Ø mm PMMA 75W Armaturavslut 7 mm 126xø0,75 mm 9x,5 m förberedd för dimmer Det intressanta är vad du inte ser - Den senaste tekniken, blygsamt undangömd i lösningar som är lätta att installera, okomplicerad att hantera och som aldrig överskuggar det ljus som den skapar.

6 92 IBEROPTIK BASTUSET HALOGEN ärdiga lösningar för bastubelysning. Glasfibern som tål höga temperaturer och sprider ett jämnt ljus med varm färgton är idealisk för användning i bastu och ångbad. Monteras med fördel i tak eller i lavarna för en effektfull belysning (ljusgivaren ska placeras inomhus i torrt utrymme). Paketen består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och i något fall även armaturer/linser. Glasfibern är inte lämplig att dela upp i råfiber. Paketen innehåller allt som behövs för installationen och levereras inkl. elektronisk transformator med sladdstall för anslutning till 20V, kan ljusregleras. BASTUSET st Ø2 mm glas 42W Armaturavslut 7 mm LED- VERSION S.86 2x2 m L x2,5 m 2x m BASTUSET st Ø2 mm glas 42W Armaturavslut 18 mm 2x2,5 m L st armaturer utan glas st armatur med 12mm lins x+2x,5m Se armaturer s ø4,5 mm glas 1x,5 m BASTUSET st Ø mm glas 75W Armaturavslut 7 mm 2xx5 m L 75 2x4 m 2x4,5 m BASTUSET st Ø1 mm glas 42W Krympavslut mässing 2 mm LED- VERSION S.86 40x2,5 m L x,5 m

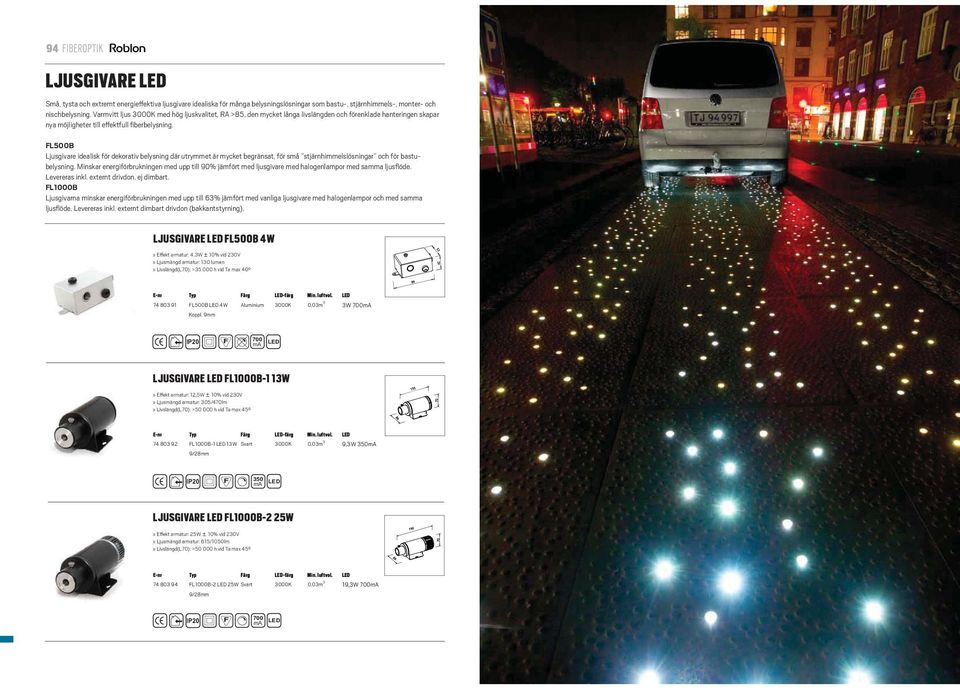

7 94 IBEROPTIK LJUSGIVARE LED Små, tysta och extremt energieffektiva ljusgivare idealiska för många belysningslösningar som bastu-, stjärnhimmels-, monter- och nischbelysning. Varmvitt ljus 000K med hög ljuskvalitet, RA >85, den mycket långa livslängden och förenklade hanteringen skapar nya möjligheter till effektfull fiberbelysning. L500B Ljusgivare idealisk för dekorativ belysning där utrymmet är mycket begränsat, för små stjärnhimmelslösningar och för bastubelysning. Minskar energiförbrukningen med upp till 90% jämfört med ljusgivare med halogenlampor med samma ljusflöde. Levereras inkl. externt drivdon, ej dimbart. L1000B Ljusgivarna minskar energiförbrukningen med upp till 6% jämfört med vanliga ljusgivare med halogenlampor och med samma ljusflöde. Levereras inkl. externt dimbart drivdon (bakkantstyrning). LJUSGIVARE LED L500B 4W» Effekt armatur: 4,W ± 10% vid 20V» Ljusmängd armatur: 10 lumen» Livslängd(L70): >5 000 h vid Ta max 40 E-nr Typ ärg LED-färg Min. luftvol. LED L500B LED 4W Aluminium 000K 0,0m W 700mA Koppl. 9mm IP ma LED LJUSGIVARE LED L1000B-1 1W» Effekt armatur: 12,5W ± 10% vid 20V» Ljusmängd armatur: 05/470lm» Livslängd(L70): > h vid Ta max 45 E-nr Typ ärg LED-färg Min. luftvol. LED L1000B-1 LED 1W Svart 000K 0,0m 9,W 50mA 9/28mm IP20 50 ma LED LJUSGIVARE LED L1000B-2 25W» Effekt armatur: 25W ± 10% vid 20V» Ljusmängd armatur: 615/1050lm» Livslängd(L70): > h vid Ta max 45 E-nr Typ ärg LED-färg Min. luftvol. LED L1000B-2 LED 25W Svart 000K 0,0m 19,W 700mA 9/28mm IP ma LED

8 96 IBEROPTIK HALOGEN LJUSGIVARE HALOGEN L 20-2 En liten ljusgivare, utan fläkt med 20W halogenljuskälla, 9mm ljusport. ör dekorationsbelysning och stjärnhimlar m.m. Levereras med elektronisk transformator med sladdstall för anslutning till 20V, kan ljusregleras.» ör inomhusbruk/torra utrymmen» 20 Watt halogen ljuskälla, 000K, genomsnittlig livslängd 000 h» Elektronisk trafo 12V» Grå finish L En liten kompakt ljusgivare med 42W halogenljuskälla för glas eller plastfiber, 9mm ljusport. ör stjärnhimlar, små glas displayer, duschkabiner, mindre bastu, vitrinskåp m.m. Levereras med elektronisk transformator med sladdstall för anslutning till 20V, kan ljusregleras.» ör inomhusbruk/torra utrymmen» 42 Watt halogen ljuskälla, 000K, genomsnittlig livslängd 6000 h» Elektronisk trafo 12V» Svart finish E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L20 9 mm 12V/20W 20V 0db(A) 0,25m dimbar QR-CB51 elektronisk bakkant L20 IBEROPTIK HALOGEN L mm 12V/42W 20V 26db(A) 0,25m dimbar R-9 elektronisk bakkant L2001 LJUSGIVARE L75 En serie tysta, kompakta och mångsidiga ljusgivare. inns med vitt ljus, 9 eller 28mm ljusöppning, som plugg & play eller dimbara, med färgskiva åtta färger eller glimmerhjul. Lamporna håller länge och ljusgivarna har inbyggda tystgående fläktar. Passande för många funktionella och dekorativa belysningslösningar såsom glasmontrar, stjärnhimlar, belysning i badrum toaletter och entréer m.m.» ör inomhusbruk/torra utrymmen» 75 Watt halogen ljuskälla, 000 K, genomsnittlig livslängd 4000 h» ärghjul: lila, gul, grön, orange, ljusblå, röd, blå, vit.» Ringkärnetrafo» Svart finish E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L75 9 mm 12V/75W 20V 18db(A) R-95 ringkärna L75D 9 mm 12V/75W 20V 18db(A) dimbar R-95 ringkärna L75D 28 mm 12V/75W 20V 18db(A) dimbar R-95 ringkärna L75E 9 mm 12V/75W 20V 18db(A) ärgskiva R-95 ringkärna L75E 28 mm 12V/75W 20V 18db(A) ärgskiva R-95 ringkärna L75E 28 mm 12V/75W 20V 18db(A) Glimmerhjul ringkärna L75 L2002 En extra kompakt och lätt ljusgivare med 75W/100W halogenljuskälla för glas eller plastfiber, 9/28mm ljusport. Speciellt avsedd för mindre montrar och idealisk för användning i små och slutna utrymmen. Passar för många belysningslösningar, inklusive rumsbelysning. Levereras med elektronisk transformator med sladdstall för anslutning till 20V, kan ljusregleras.» ör inomhusbruk/torra utrymmen» 75/100 Watt halogen ljuskälla, 000/400K, genomsnittlig livslängd 6000 h» Elektronisk trafo 12V» Alu finish L2002 E-nr Typ Koppl. Ljuskälla Spänning/trafo Ljud Min. luftvol L2002 9/28 mm 12V/75W 20V 29db(A) dimbar R-95 elektronisk fram + bakkant L2002 9/28 mm 12V/100W 20V 29db(A) 0,50 m dimbar 684/25H elektronisk fram + bakkant

9 98 IBEROPTIK IBERBUNTAR ärdiga fiberbuntar för den som själv vill plocka ihop sitt paket och fritt välja fiberbunt, ljusgivare och eventuellt armaturer som passar för just sitt projekt. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal och längder och dimensioner. iberbuntarna består av en koppling och ett antal fiberkanaler av Megalon i varierande längder och dimensioner. ibern är uppbyggd av antingen råfiber 0,75 mm eller 1,0 mm. 1,0 mm fibern har endast en fiber i varje kanal och används till stjärnhimlar medans en,0 mm fiberkanal består av 14 st råfibrer 0,75 mm och en 4,5 mm består av 27st råfibrer 0,75 mm, som antingen sammanfogas till en belysningspunkt eller delas upp till stjärnpunkter. Stjärnavslut: Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt. Armaturavslut: iber är planslipad med pålimmad hylsa av aluminium. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer men kan även delas upp i råfibrer och användas som stjärnpunkter. Sprider ljuset med 60. STANDARDIBERBUNT 5117 STANDARDIBERBUNT 6100 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 9 mm Stjärnavslut 81xø0,75 mm 2x2 m+ 1x m E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 9 mm Armaturavslut 108xø0,75 mm 4x2,5 m STANDARDIBERBUNT 5101 STANDARDIBERBUNT 6400 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø1 mm PMMA 9 mm Stjärnavslut 76xø1 mm 8x2+8x m E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 9 mm Armaturavslut 108xø0,75 mm 4x5 m STANDARDIBERBUNT 5116 STANDARDIBERBUNT 6410 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø1 mm PMMA 9 mm Stjärnavslut 76xø1 mm 8x+8x4 m E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 9 mm Armaturavslut 15xø0,75 mm 5x10 m STANDARDIBERBUNT 600 STANDARDIBERBUNT 6600 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø mm PMMA 9 mm Armaturavslut 126xø0,75 mm 9x5 m E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 28 mm Armaturavslut 540xø0,75 mm 20x2,5 m STANDARDIBERBUNT 610 STANDARDIBERBUNT 6800 E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø mm PMMA 9 mm Armaturavslut 126xø0,75 mm 9x10 m E-nr Ljuspunkter ibertyp Koppling Avslutning Antal råfiber st Ø4,5 mm PMMA 28 mm Armaturavslut 540xø0,75 mm 20x5 m

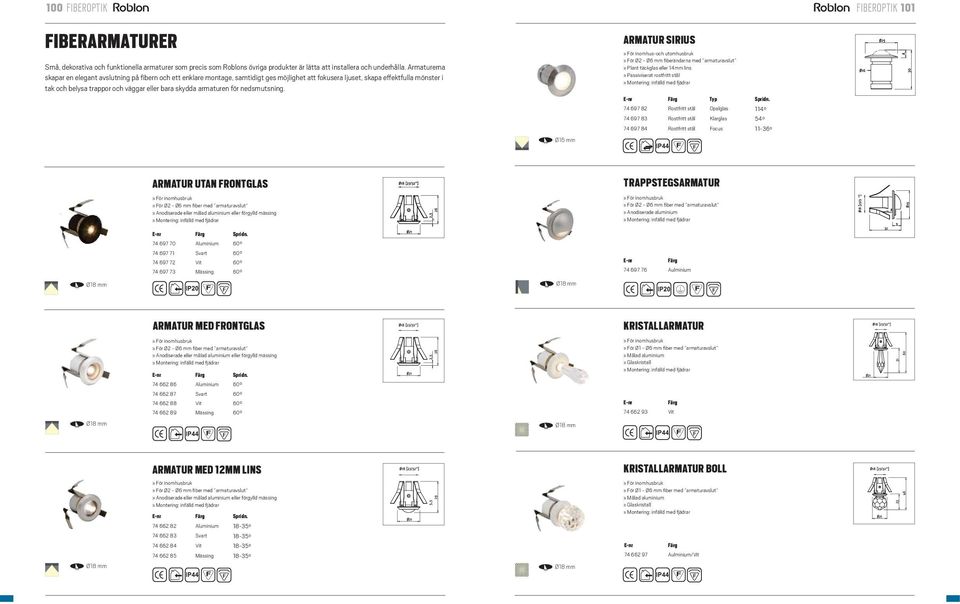

10 100 IBEROPTIK IBEROPTIK 101 IBERARMATURER Små, dekorativa och funktionella armaturer som precis som Roblons övriga produkter är lätta att installera och underhålla. Armaturerna skapar en elegant avslutning på fibern och ett enklare montage, samtidigt ges möjlighet att fokusera ljuset, skapa effektfulla mönster i tak och belysa trappor och väggar eller bara skydda armaturen för nedsmutsning. ARMATUR SIRIUS» ör inomhus-och utomhusbruk» ör Ø2 - Ø6 mm fiberändarna med armaturavslut» Plant täckglas eller 14mm lins» Passiviserat rostfritt stål E-nr ärg Typ Spridn Rostfritt stål Opalglas Rostfritt stål Klarglas Rostfritt stål ocus 11-6 Ø16 mm IP44 ARMATUR UTAN RONTGLAS TRAPPSTEGSARMATUR» ör inomhusbruk» ör Ø2 - Ø6 mm fiber med armaturavslut» Anodiserade eller målad aluminium eller förgylld mässing» ör inomhusbruk» ör Ø2 - Ø6 mm fiber med armaturavslut» Anodiserade aluminium E-nr ärg Spridn Aluminium Svart Vit Mässing 60 E-nr ärg Aulminium IP20 IP20 ARMATUR MED RONTGLAS KRISTALLARMATUR» ör inomhusbruk» ör Ø2 - Ø6 mm fiber med armaturavslut» Anodiserade eller målad aluminium eller förgylld mässing E-nr ärg Spridn.» ör inomhusbruk» ör Ø1 - Ø6 mm fiber med armaturavslut» Målad aluminium» Glaskristall Aluminium Svart Vit 60 E-nr ärg Mässing Vit IP44 IP44 ARMATUR MED 12MM LINS KRISTALLARMATUR BOLL» ör inomhusbruk» ör Ø2 - Ø6 mm fiber med armaturavslut» Anodiserade eller målad aluminium eller förgylld mässing E-nr ärg Spridn.» ör inomhusbruk» ör Ø1 - Ø6 mm fiber med armaturavslut» Målad aluminium» Glaskristall Aluminium Svart Vit 18-5 E-nr ärg Mässing Aulminium/Vit IP44 IP44
