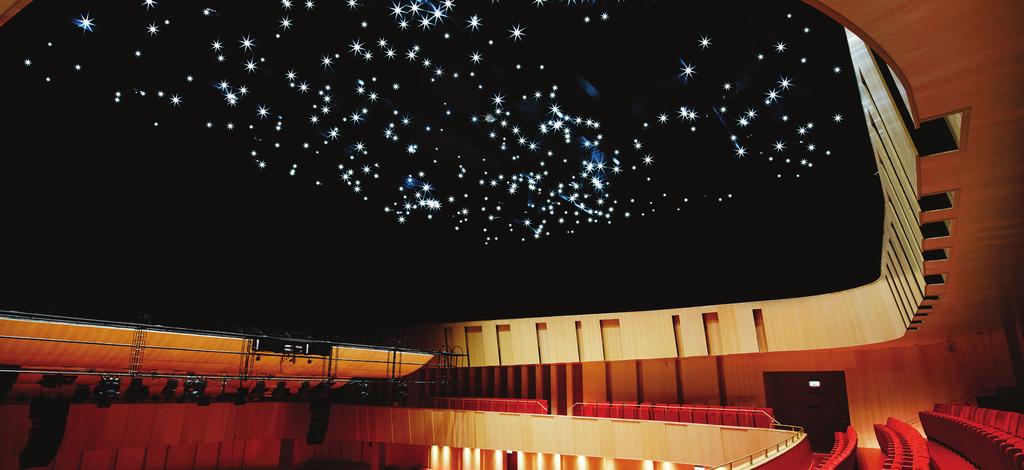

2 5 IBEROPTIK Skapa stjärnhimlar eller andra mönster, belys montrar på museum, skapa stämning i bastun eller ljussätt väggar och tak såväl inomhus som utomhus. Valmöjligheterna är oändliga! Skillnaden mellan fiberljus och traditionellt ljus är att ljuskällan och ljuset är separerade från varandra. Detta skapar fördelar eftersom man kan placera ljuskällan där den är lättåtkomlig för underhåll samt att fibern inte leder spänning och är fri från IR- och UV-strålning.

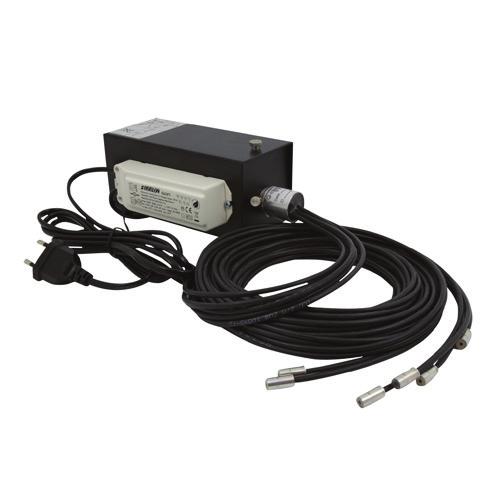

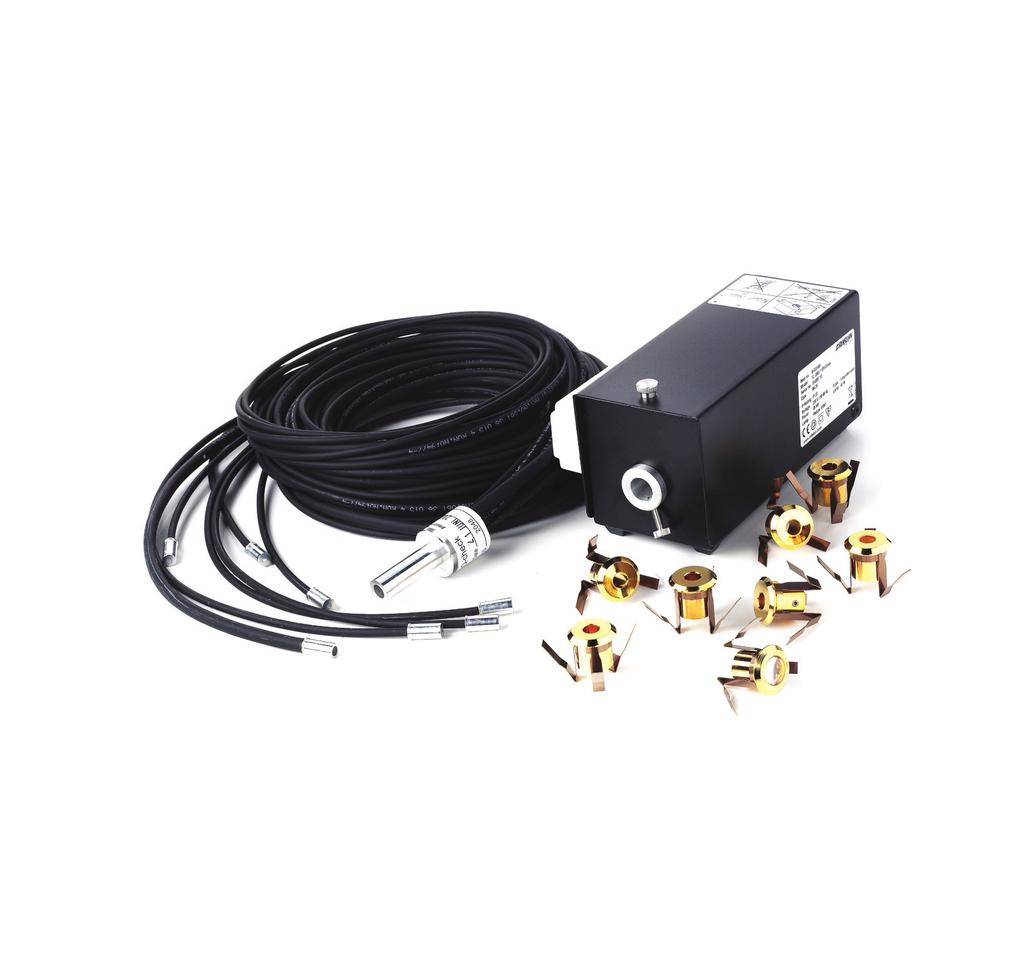

3 Standardpaket fiberoptik Ljusgivaren Kompletta fibersatser för stjärnhimlar och belysning, såväl för inomhus som utomhus, t.ex. i bastu, badrum eller entréer. iberoptik är lämpligt att använda i fuktiga och känsliga miljöer, eftersom de varken leder värme eller spänning och är fria från UV- och IR-strålning. Glasfibern tål dessutom hög värme och kan placeras i bastu. Paketen består av ljusgivare (projektor), fiberbunt med koppling och i vissa fall även armaturer/linser. Projektorn är systemets motor. Den består av en halogenljuskälla på 2-75W eller en energieffektiv -ljuskälla på 4-25W och ett drivdon som ansluts till. De större ljusgivarna har en liten fläkt för kylning och dom flesta av ljusgivarna kan ljusregleras med vanlig standard dimmer. iberbunt Består av en koppling och ett antal fibrer. ibern finns i två materialtyper: plastfiber (PMMA) och glasfiber. Plastfibern är uppbyggd av råfiber,75mm och 1,mm. En 3mm fiberkanal består av 14st råfibrer,75mm, som antingen sammanfogas till en 3mm belysningspunkt eller delas upp till stjärnpunkter. Glasfibern är uppbyggd av hårfina råfibrer endast 5my tjocka. En 2mm fiberkanal består av 14 råfibrer och är inte lämpliga att dela upp. iber inns med två typer av avslutning: Stjärnavslut Råfibern är snedslipad för stjärnhimmelseffekt. : iber är planslipad med pålimmad hylsa av aluminium. Den kan monteras som belysningspunkt direkt i tak eller monteras i armaturer. Sprider ljuset med 6. PMMAfibern kan även delas upp i råfibrer och användas som stjärnpunkter. Skyddsklasser Ljusgivare, fiber Armatur Är den synliga delen av systemet. Armaturerna är små och diskreta och finns med eller utan lins för fokusering av ljuset samt i olika IP-klasser. De används av fyra huvudskäl: enklare montage, estetiska skäl, för att koncentrera och styra ljuset samt för att skydda fibern mot t.ex. nedsmutsning. Montering Ljusgivare skall placeras i torra utrymmen () och med tillräcklig plats runt om så att den inte blir för varm, mått enligt montageanvisning. Vissa ljusgivare har inbyggd fläkt som kan avge ett lite störande ljud. Placera därför dessa ljusgivare på en plats där ljudet inte stör. iber bör alltid böjas med mjuk rundning. iberändarna monteras normalt uppifrån och fixeras med lim förutom när man använder armaturer då slutmontering görs från undersidan.

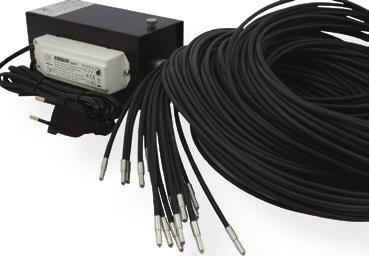

4 112 IBEROPTIK IBEROPTIK 113 Stjärnhimmelset Kompletta fibersatser med små, lättplacerade och energieffektiva ljusgivare, minskar energiförbrukningen med upp till 9% jämfört med halogen och utan krångliga lampbyten. Idealiska för små och stora stjärnhimmelslösningar i sovrum, badrum, entréer m.m. iberändarna monteras uppifrån, fixeras med lim och kan kapas efter behov. Paketen består av -ljusgivare och fiberbunt med koppling samt drivdon och sladdställ med stickpropp för anslutning till. 5 & 512 kan ljusregleras med fasdimmer (bakkant). Stjärnhimmelset halogen ärdiga fiberlösningar för effektfulla stjärnhimlar i hem- och offentlig miljö. ibern fungerar utmärkt även i fuktiga miljöer som badrum med mera (ljusgivaren ska placeras i torrt utrymme). Paketen innehåller allt som behövs för installationen, en ljusgivare, en fiberbunt med koppling och fibrer,,75mm eller 1,mm, med Stjärnavslut: ( Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt), samt elektronisk transformator med sladdställ för anslutning till. Kan ljusregleras med fasdimmer (bakkant). STJÄRNHIMMELSET 55 STJÄRNHIMMELSET 55 ibertyp Ljusgivare ärgtemp Effekt armatur st 4,5mm PMMA L5B 3K 4,3W Stjärnavslut 81st x,75mm 54x2m 27x3m ibertyp Ljusgivare ärgtemp Effekt st 4,5mm PMMA L2 3K Max 2W Stjärnavslut 81st x,75mm 54x2m 27x3m Ø1 Ø1 STJÄRNHIMMELSET 5 STJÄRNHIMMELSET 5 ibertyp Ljusgivare ärgtemp Effekt armatur st 1mm PMMA L1B-1 3K 13W Stjärnavslut 48st x 1mm 48x2m ibertyp Ljusgivare ärgtemp Effekt st 1mm PMMA L21 3K Max 42W Stjärnavslut 48st x 1mm 48x2m 26 STJÄRNHIMMELSET 512 STJÄRNHIMMELSET 512 ibertyp Ljusgivare ärgtemp Effekt armatur st 1mm PMMA L1B-1 3K 13W Stjärnavslut 76st x 1mm 38x2m 38x3m ibertyp Ljusgivare ärgtemp Effekt st 1mm PMMA L21 3K Max 42W Stjärnavslut 76st x 1mm 38x2m 38x3m 26 STJÄRNHIMMELSET 556 STJÄRNHIMMELSET 556 ibertyp Ljusgivare ärgtemp Effekt armatur st 2mm PMMA L1B-1 3K 13W Stjärnavslut 112st x,75mm 16x3,5m ibertyp Ljusgivare ärgtemp Effekt st 2mm PMMA L21 3K Max 42W Stjärnavslut 112st x,75mm 16x3,5m

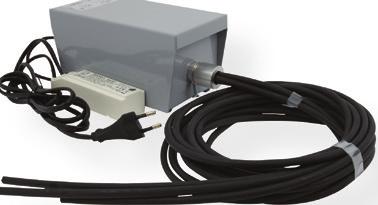

5 114 IBEROPTIK IBEROPTIK 115 Standardset Kompletta fibersatser med tysta, lättplacerade och energieffektiva ljusgivare, minskar energiförbrukningen med upp till 7% jämfört med halogen och utan krångliga lampbyten. Lämpliga för belysning och stjärnhimlar inomhus, i sovrum, badrum, toaletter, entréer m.m. iberändarna har armaturavslut och monteras direkt i tak eller i armatur, kan även delas upp i råfiber och användas för stjärnhimlar. Paketen består av -ljusgivare och fiberbunt med koppling och armaturavslut i aluminium samt drivdon och sladdställ med stickpropp för anslutning till. Kan ljusregleras med fasdimmer (bakkant). Standardset halogen ärdigt fiberpaket för stjärnhimlar och belysning för inomhusbruk i t. ex. badrum, toaletter, entréer eller varför inte i ett sovrum. Lämpliga att använda i fuktiga och känsliga miljöer eftersom de varken leder värme eller spänning och är fria från UV- och IR-strålning (ljusgivaren skall placeras inomhus i torrt utrymme). : ibern är planslipad med pålimmad hylsa av aluminium och sprider ljuset med 6. Monteras som belysningspunkt direkt i tak eller i armatur, kan även delas upp i råfiber och användas som stjärnpunkter. Paketet består av ljusgivare (projektor) med inbyggd transformator, fiberbunt med koppling och armaturavslut i aluminium samt sladdställ för anslutning till. STANDARDPAKET 554 STANDARDPAKET 554 ibertyp Ljusgivare ärgtemp Effekt armatur st 4,5mm PMMA L1B-2 3K 25W 18st x,75mm 4x2,5m ibertyp Ljusgivare ärgtemp Effekt st 4,5mm PMMA L75 3K Max 75W 18st x,75mm 4x2,5m 18 STANDARDPAKET 555 STANDARDPAKET 555 ibertyp Ljusgivare ärgtemp Effekt armatur st 3mm PMMA L1B-2 3K 25W 126st x,75mm 9x3,5m ibertyp Ljusgivare ärgtemp Effekt st 3mm PMMA L75 3K Max 75W 126st x,75mm 9x3,5m 18 STANDARDPAKET 555D ibertyp Ljusgivare ärgtemp Effekt st 3mm PMMA L75D 3K Max 75W 126st x,75mm 9x3,5m 18

6 116 IBEROPTIK Stjärnhimmelset bastu Komplett fibersats för effektfull bastubelysning med tyst och energieffektiv -ljusgivare, minskar förbrukningen med upp till 7% jämfört med halogen. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och krympavslut i mässing, samt drivdon och sladdställ med stickpropp för anslutning till. Kan ljusregleras med fasdimmer (bakkant). BASTUSET 671 ibertyp Ljusgivare ärgtemp Effekt armatur st 1mm Glas 4x2,5m 2x3,5m L1B-1 3K 13W Krympavslut Stjärnhimmelset bastu halogen Komplett fibersats för effektfull bastubelysning med tyst halogenljusgivare. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketet består av ljusgivare (projektor), fiberbunt av glasfiber med koppling och krympavslut i mässing, samt drivdon och sladdställ med stickpropp för anslutning till. Kan ljusregleras med fasdimmer (bakkant). BASTUSET 671 ibertyp Ljusgivare ärgtemp Effekt st 1mm Glas 4x2,5m 2x3,5m L42 3K Max 42W Krympavslut

7 118 IBEROPTIK IBEROPTIK 119 Bastuset Kompletta fibersatser för effektfull bastubelysning med tysta, lättplacerade och energieffektiva ljusgivare, minskar energiförbrukningen med upp till 7% jämfört med halogen och utan krångliga lampbyten. Glasfibern tål höga temperaturer och sprider ett jämnt ljus med varm färgton, idealisk för användning i bastu och ångbad (ljusgivaren ska placeras i torrt utrymme). Paketen består av -ljusgivare och fiberbunt av glasfiber med koppling och armaturavslut i aluminium samt drivdon och sladdställ med stickpropp för anslutning till. Kan ljusregleras med fasdimmer (bakkant). 517 levereras med armaturer för enkel och elegant avslutning, varav en med lins. Bastuset halogen ärdiga belysningslösningar för bastu, glasfibern tål höga temperaturer och sprider ett jämnt ljus, idealisk för användning i bastu och ångbad. Monteras med fördel i tak eller i lavarna för effektfull belysning (ljusgivaren skall placeras inomhus i torrt utrymme). Paketen innehåller allt som behövs för installationen, en ljusgivare, en fiberbunt i glasfiber med koppling och armaturavslut i aluminium, samt elektronisk transformator med sladdställ för anslutning till. 51 & 517 kan ljusregleras med fasdimmer (bakkant). 517 levereras med armaturer för enkel och elegant avslutning, varav en med lins. BASTUSET 51 BASTUSET 51 ibertyp Ljusgivare ärgtemp Effekt armatur st 2mm Glas 2x2m 2x2,5m 2x3m L1B-1 3K 13W ibertyp Ljusgivare ärgtemp Effekt st 2mm Glas 2x2m 2x2,5m 2x3m L21 3K Max 42W 26 BASTUSET 517 ibertyp Ljusgivare ärgtemp Effekt armatur st 2mm Glas 2x2,5m 3x3m 2x3,5m 4,5mm Glas 1x3,5m L1B-1 3K 13W 7st armaturer utan glas st armatur med 12mm lins Se armaturer s BASTUSET 517 ibertyp Ljusgivare ärgtemp Effekt st 2mm Glas 2x2,5m 3x3m 2x3,5m 4,5mm Glas 1x3,5m L21 3K Max 42W 7st armaturer utan glas st armatur med 12mm lins Se armaturer s BASTUSET 575 ibertyp Ljusgivare ärgtemp Effekt armatur st 3mm Glas 2x3,5m 2x4m 2x4,5m L1B-2 3K 25W BASTUSET 575 ibertyp Ljusgivare ärgtemp Effekt st 3mm Glas 2x3,5m 2x4m 2x4,5m L75 3K Max 75W 18

8 12 IBEROPTIK 121 IBEROPTIK Ljusgivare Små, tysta och energieffektiva -ljusgivare idealiska för många belysningslösningar som bastu-, stjärnhimmels-, monter- och nischbelysning. Minskar energiförbrukningen med upp till 9% jämfört med halogenljusgivare och utan krångliga lampbyten. Varmvitt ljus 3K med hög ljuskvalitet, RA. Den mycket långa livslängden och förenklade hanteringen skapar nya möjligheter till effektfull fiberbelysning. Levereras med externt drivdon och sladdställ med stickpropp. LJUSGIVARE L5B 89» Livslängd: (L7) 35 h Ta 4 C» Levereras med externt drivdon, ej dimbart 42 ärgtemp Armarturlumen Effekt armatur Min. luftvol K 13 lm 4,3W,3m³ 53 LJUSGIVARE L1B-1 155» Livslängd: (L7) 5 h Ta 45 C» Levereras med externt drivdon för bakkantsdimring 7 86 ärgtemp Armarturlumen Effekt armatur Min. luftvol , 28mm 3K 35 lm 12,5W,3m³ LJUSGIVARE L1B-2 19» Livslängd: (L7) 5 h Ta 45 C» Levereras med externt drivdon för bakkantsdimring 7 86 ärgtemp Armarturlumen Effekt armatur Min. luftvol , 28mm 3K 615 lm 25W,3m³ ÄRGHJUL & GLIMMERHJUL L1B KIT» ärghjul & Glimmerhjul till Ljusgivare L1B-1 och L1B-2» ärger: Vit (klar), lila, gul, grön, orange, blå, röd, mörkblå» Komplett kit med extern drivdon Typ Effekt ärghjul 9, 28mm 4W Glimmerhjul 9, 28mm 4W Väderbeständig, vattentät och energieffektiv -ljusgivare för funktionell och dekorativ belysning utomhus och i våta utrymmen. Idealisk för fontäner, offentlig konst, fasader, skyltar, parker, trädgårdar och pooler. Minskar energiförbrukningen med 63% jämfört med motsvarande halogenljusgivare. Varmvitt ljus 3K med hög ljuskvalitet och färgåtergivning, RA. Levereras med inbyggt drivdon och sladdställ med stickpropp. Kan ljusregleras med fasdimmer (bakkant) » Livslängd: (L7) 5 h Ta 4 C» Ljusgivare för utomhusbruk IP65» Levereras med inbyggt drivdon för bakkantsdimring Ljusgivare L1XT-B IP65 11 ärgtemp Armaturlumen Effekt armatur Min. luftvol , 28mm 3K 615lm 25W,3m³ IP

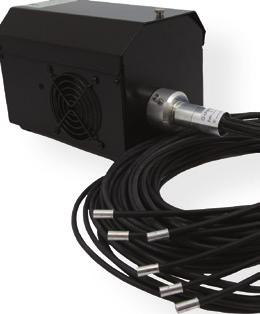

9 122 IBEROPTIK IBEROPTIK 123 Ljusgivare halogen Små, kompakta och lätta ljusgivare med halogenljuskälla för glas-och plastfiber, 9 och 28mm ljusportar. Idealiska i små och slutna utrymmen. Passar för många belysningslösningar som stjärnhimlar och rumsbelysning. Levereras med elektronisk transformator och sladdställ med stickpropp. Kan ljusregleras med fasdimmer (bakkant). Ljusgivare L75 En serie tysta, kompakta och mångsidiga ljusgivare. inns med vitt ljus, 9 eller 28mm ljusöppning, som plug-and-play eller dimbara, med färgskiva åtta färger eller glimmerhjul. Lamporna håller länge och ljusgivarna har inbyggda tystgående fläktar. Passande för många funktionella och dekorativa belysningslösningar som glasmontrar, stjärnhimlar, belysning i badrum och entréer med mera. L2-2 LJUSGIVARE L75» Halogenljuskälla 2W, 3K, medellivslängd 3h» Levereras med externt drivdon för bakkantsdimring 91» 75W halogenljuskälla, 3K, genomsnittlig livslängd 4h» ärghjul: lila, gul, grön, orange, ljusblå, röd, blå, vit» Ringkärnetrafo 164 ärgtemp Effekt Min. luftvol K Max 2W,25m3 LJUSGIVARE L42-2» Halogenljuskälla 42W, 3K, medellivslängd 3h» Levereras med externt drivdon för bakkantsdimring ärgtemp ärgtemp Min. luftvol K 42W,25m ³ Typ ärgtemp Effekt Min. luftvol. 1) L75 3K 75W,5m³ L75D Dimbar 3K 75W,5m³ L75D Dimbar 28mm 3K 75W,5m³ L75E ärgskiva 3K 75W,5m³ L75E ärgskiva28mm 3K 75W,5m³ 1) L75E Glimmerhjul28mm 3K 75W,5m³ 1) L21» Halogenljuskälla 42W, 3K, medellivslängd 3h» Levereras med externt drivdon för bakkantsdimring ärgtemp Effekt Min. luftvol K Max 42W,25m³ ADAPTER 28MM-9MM ärg Aluminium 26 L22» Halogenljuskälla 75/1W, 3K/34K, medellivslängd 6h» Levereras med externt drivdon för bakkantsdimring 86 KALLJUSLAMPA 12V ärgtemp Effekt Min. luftvol , 28mm 3K 75W,5m³ , 28mm 34K 1W,5m³ Effekt Max 42W Max 75W 29

10 124 IBEROPTIK IBEROPTIK STANDARDIBERBUNT 519 iberbuntar PMMA ärdiga fiberbuntar för den som själv vill plocka ihop sitt paket och fritt välja fiberbunt, ljusgivare och eventuellt armaturer som passar för just sitt projekt. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal, längder och dimensioner. iberbuntarna består av en koppling och ett antal fiberkanaler av Megalon i varierande längder och dimensioner. Det finns två materialtyper: PMMA plastfiber och glasfiber. Plastfibern är uppbyggd av råfiber,75mm eller 1mm. 1mm fibern har endast en fiber i varje kanal och används till stjärnhimlar medan en 3mm fiberkanal består av 14st råfibrer,75mm och en 4,5mm består av 27st råfibrer,75mm, som antingen sammanfogas till en belysningspunkt eller delas upp till stjärnpunkter. Stjärnavslut: Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt. : ibern är planslipad med pålimmad hylsa av aluminium alternativt krympt hylsa av mässing. Den kan monteras som belysningspunkt direkt i tak eller monteras i en armatur. ibertyp st 3mm PMMA 9x3,5m 126st x,75mm ibertyp st 4,5mm PMMA 2x2m 1x3m Stjärnavslut 81st x,75mm Ø1 ibertyp st 3mm PMMA 9x5m 126st x,75mm st STANDARDIBERBUNT 631 ibertyp st 3mm PMMA 9x1m 126st x,75mm STANDARDIBERBUNT 61 ibertyp st 4,5mm PMMA 4x2,5m 18st x,75mm STANDARDIBERBUNT 51 STANDARDIBERBUNT 63 STANDARDIBERBUNT 5117 STANDARDIBERBUNT 64 ibertyp 1mm PMMA 48x2m Stjärnavslut ibertyp 48st x 1mm st 4,5mm PMMA 4x5m 18st x,75mm STANDARDIBERBUNT 641 STANDARDIBERBUNT 511 ibertyp ibertyp st 1mm PMMA 38x2m 38x3m Stjärnavslut 76st x 1mm st 4,5mm PMMA 5x1m 135st x,75mm STANDARDIBERBUNT 5116 ibertyp st 1mm PMMA 38x3m 38x4m Stjärnavslut 76st x 1mm ibertyp st 2mm PMMA 16x3,5m Stjärnavslut 18st x,75mm -4 ibertyp st 4,5mm PMMA 2x2,5m 28mm 54st x,75mm STANDARDIBERBUNT 66 STANDARDIBERBUNT 518 STANDARDIBERBUNT 68 ibertyp st 4,5mm PMMA 2x5m 28mm 54st x,75mm 125

11 126 IBEROPTIK Glasfiberbuntar ärdiga fiberbuntar för den som själv vill plocka ihop sitt paket och fritt välja fiberbunt, ljusgivare och eventuellt armaturer som passar för just sitt projekt. Vi har försökt skapa ett sortiment som ska täcka de flesta behov när det gäller antal, längder och dimensioner. iberbuntarna består av en koppling och ett antal fiberkanaler av Megalon i varierande längder och dimensioner. Det finns två materialtyper: PMMA plastfiber och glasfiber. Glasfibern är uppbyggd av hårfina råfibrer endast 5my tjocka. En 2mm fiberkanal består av 14st råfibrer och är inte lämpliga att dela upp. Den tål höga temperaturer och sprider ett ljus med varm färgton, idealisk för användning i bastu och ångbad. Stjärnavslut: Råfibern är snedkapad eller snedslipad för stjärnhimmelseffekt. : ibern är planslipad med pålimmad hylsa av aluminium alternativt krympt hylsa av mässing. Den kan monteras som belysningspunkt direkt i tak eller monteras i en armatur. GLASIBERBUNT 513 ibertyp st 3mm Glas 2x3,5m 2x4m 2x4,5m GLASIBERBUNT 517 ibertyp st 2mm Glas 2x2m 2x2,5m 2x3m GLASIBERBUNT 5114 ibertyp st 2mm Glas 2x2,5m 3x3m 2x3,5m ø4,5mm Glas 1x3,5m GLASIBERBUNT 671 ibertyp st 1mm Glas 4x2,5m 2x3,5m Krympavslut

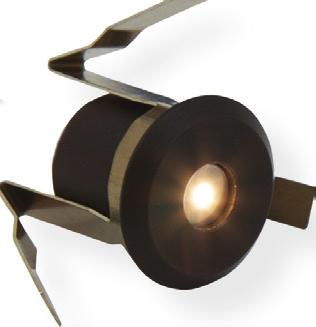

12 128 IBEROPTIK IBEROPTIK 129 iberarmaturer Små, dekorativa och funktionella armaturer, precis som Roblons övriga produkter är de lätta att installera och underhålla. Armaturerna skapar en elegant avslutning på fibern och ett enklare montage, samtidigt ges möjlighet att fokusera ljuset, skapa effektfulla mönster i tak och belysa trappor och väggar eller bara skydda armaturen för nedsmutsning. ARMATUR SIRIUS» ör inomhus- och utomhusbruk» ör - Ø6mm fiber med armaturavslut» Spännfjädrar finns som tillbehör Typ ärg Spridn Opalglas Rostfritt stål Klarglas Rostfritt stål ocus Rostfritt stål Ø16 Ø16 1 kg ARMATUR UTAN RONTGLAS [ 23/32 ] TRAPPSTEGSARMATUR»ör inomhusbruk» ör - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder ärg Spridn Aluminium Svart Vit Mässing 6 1 2,5 26»ör inomhusbruk» ör - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder ärg Spridn Aluminium 14 [ 23/3 ] ARMATUR MED RONTGLAS [ 23/32 ] KRISTALLARMATUR [ 23/32 ]»ör inomhusbruk» ör - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder 2,5 26»ör inomhusbruk» ör Ø1 - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder 37 6 ärg Spridn Aluminium Svart Vit Mässing 6 1 ärg Spridn Vit Mässing 14 1 ARMATUR MED LINS» ör inomhusbruk» ör - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder [ 23/32 ] 29 5,5 KRISTALLARMATUR BOLL» ör inomhusbruk» ör Ø1 - Ø6mm fiber med armaturavslut» Montering: Infälld med spännfjäder [ 23/32 ] ärg Spridn Aluminium Svart Vit Mässing ärg Spridn Aluminium Mässing 14 1
