1 Belysning Theofils sortiment av LED- och halogenbelysning

2 Ledbelysning D-L 1009W och D-L 1009A Ledbelysning 350 ma armatur som kan jämföras med 12 V 35 W halogen. 4 X 1,2 W och matt lins. Ledbelysningen är dimmningsbar LEDBEL. D-L1009 4X1,2W MATTVIT LEDBEL. D-L1009 4X1,2W ALU Ledbelysning P-132MW och P-132A Stilren och diskret downlight i minimalistiskt utförande. Passar utmärkt som exempelvis fönstersmygsbelysning, skåpsbelysning och effektfulla stjärnhimlar. Finns i vitt och aluminium. IP-klass 21 och 350mA. Färgtemperatur 3000K LEDBEL. P-132 1,2W MATTW LEDBEL. P-132 1,2W ALU Ledbelysning P-129MW och P-129A En lättplacerad, riktbar armatur med OSRAM Oslon SSL LED-chip. Passar där riktbarhet är ett önskemål, till exempel vid mindre punktljus. Finns i vitt och aluminium. IP-klass 21 och 350mA. Färgtemperatur 3000K LEDBEL. P-129 1,2W ALU LEDBEL. P-129 1,2W VIT INTERNETBUTIK ORDERTELEFON

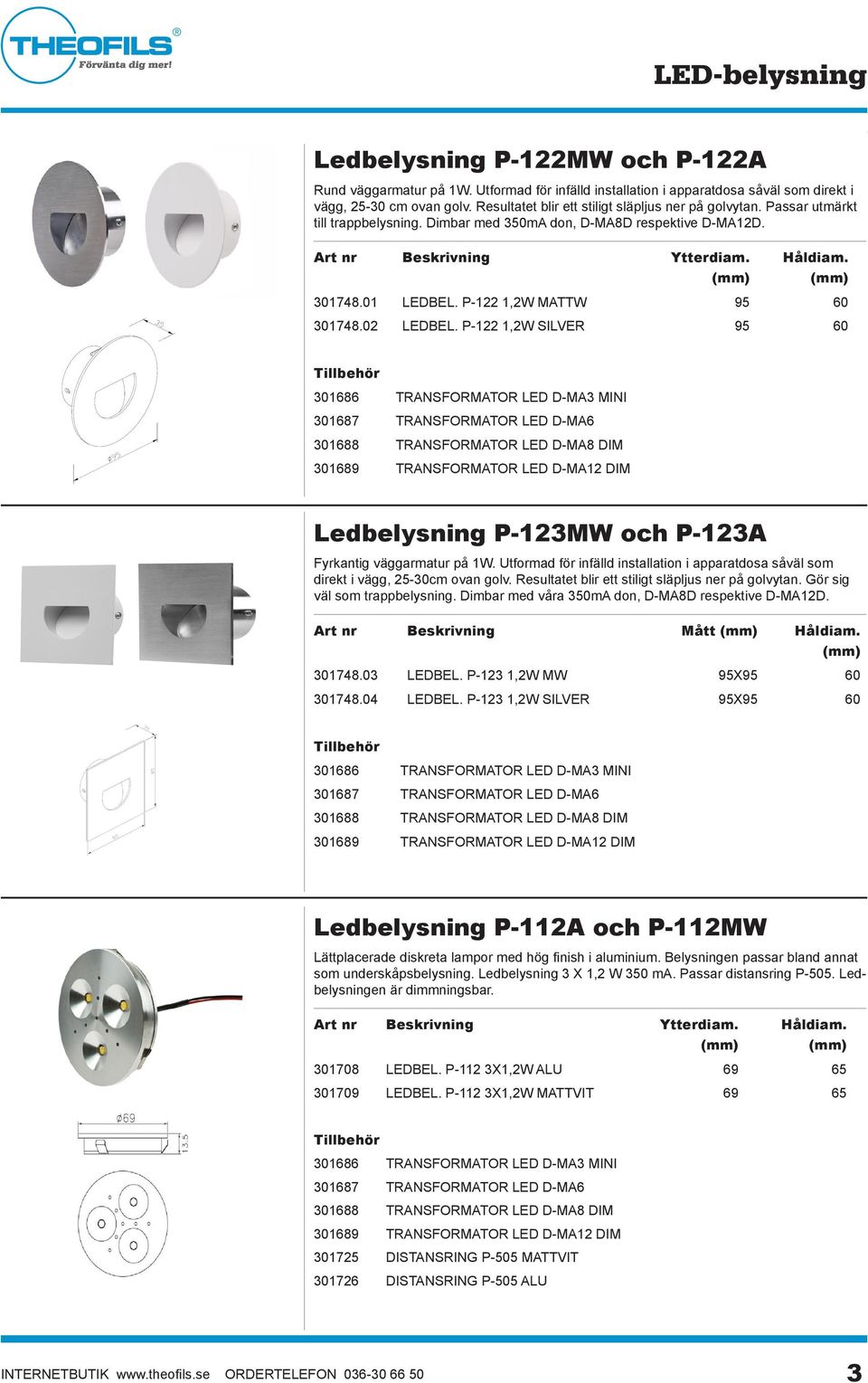

3 Ledbelysning P-122MW och P-122A Rund väggarmatur på 1W. Utformad för infälld installation i apparatdosa såväl som direkt i vägg, cm ovan golv. Resultatet blir ett stiligt släpljus ner på golvytan. Passar utmärkt till trappbelysning. Dimbar med 350mA don, D-MA8D respektive D-MA12D LEDBEL. P-122 1,2W MATTW LEDBEL. P-122 1,2W SILVER Ledbelysning P-123MW och P-123A Fyrkantig väggarmatur på 1W. Utformad för infälld installation i apparatdosa såväl som direkt i vägg, 25-30cm ovan golv. Resultatet blir ett stiligt släpljus ner på golvytan. Gör sig väl som trappbelysning. Dimbar med våra 350mA don, D-MA8D respektive D-MA12D. Art nr Beskrivning Mått LEDBEL. P-123 1,2W MW 95X LEDBEL. P-123 1,2W SILVER 95X95 60 Ledbelysning P-112A och P-112MW Lättplacerade diskreta lampor med hög finish i aluminium. Belysningen passar bland annat som underskåpsbelysning. Ledbelysning 3 X 1,2 W 350 ma. Passar distansring P-505. Ledbelysningen är dimmningsbar LEDBEL. P-112 3X1,2W ALU LEDBEL. P-112 3X1,2W MATTVIT DISTANSRING P-505 MATTVIT DISTANSRING P-505 ALU INTERNETBUTIK ORDERTELEFON

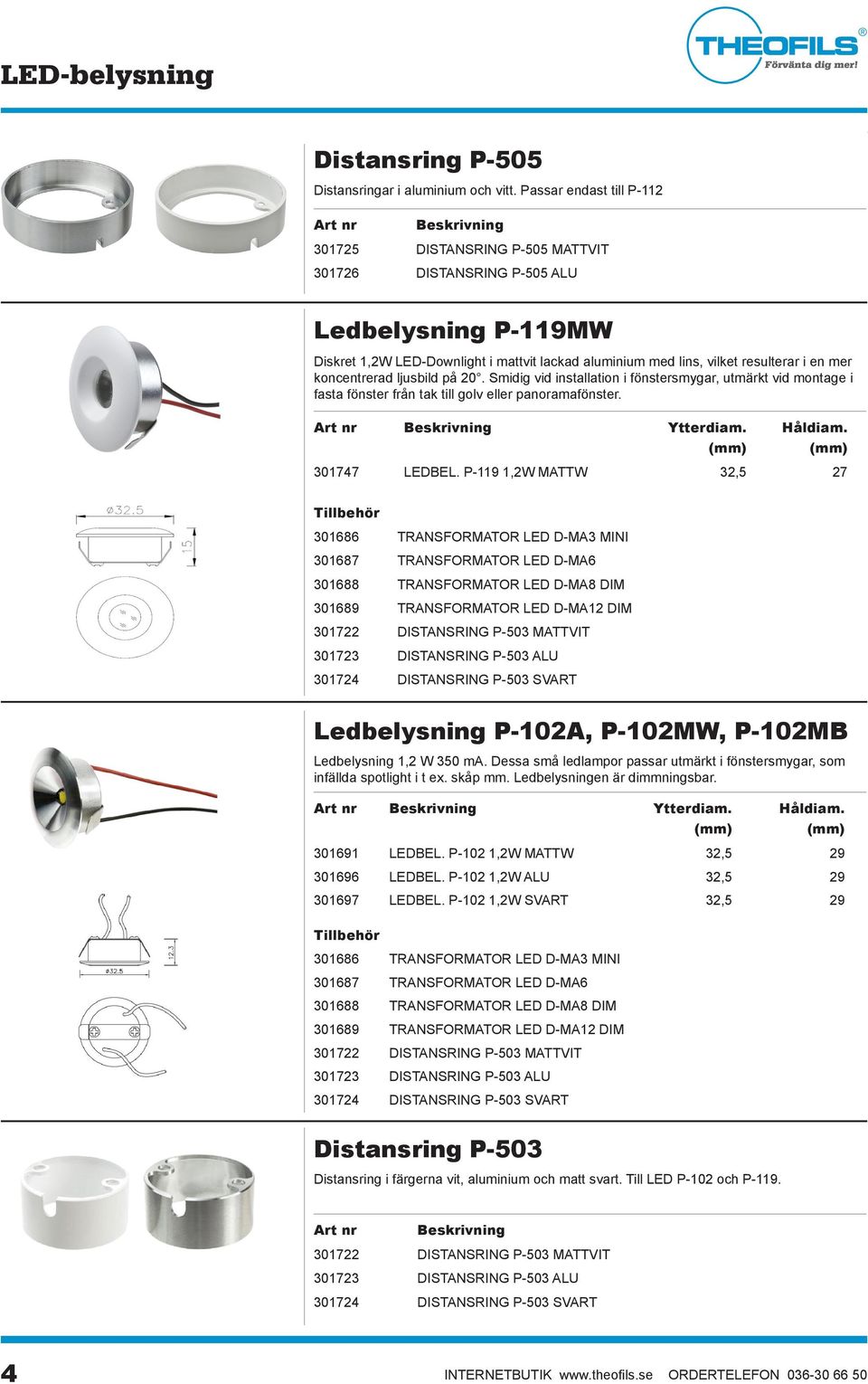

4 Distansring P-505 Distansringar i aluminium och vitt. Passar endast till P-112 Art nr Beskrivning DISTANSRING P-505 MATTVIT DISTANSRING P-505 ALU Ledbelysning P-119MW Diskret 1,2W LED-Downlight i mattvit lackad aluminium med lins, vilket resulterar i en mer koncentrerad ljusbild på 20. Smidig vid installation i fönstersmygar, utmärkt vid montage i fasta fönster från tak till golv eller panoramafönster LEDBEL. P-119 1,2W MATTW 32, DISTANSRING P-503 MATTVIT DISTANSRING P-503 ALU DISTANSRING P-503 SVART Ledbelysning P-102A, P-102MW, P-102MB Ledbelysning 1,2 W 350 ma. Dessa små ledlampor passar utmärkt i fönstersmygar, som infällda spotlight i t ex. skåp mm. Ledbelysningen är dimmningsbar LEDBEL. P-102 1,2W MATTW 32, LEDBEL. P-102 1,2W ALU 32, LEDBEL. P-102 1,2W SVART 32, DISTANSRING P-503 MATTVIT DISTANSRING P-503 ALU DISTANSRING P-503 SVART Distansring P-503 Distansring i färgerna vit, aluminium och matt svart. Till LED P-102 och P-119. Art nr Beskrivning DISTANSRING P-503 MATTVIT DISTANSRING P-503 ALU DISTANSRING P-503 SVART 4 INTERNETBUTIK ORDERTELEFON

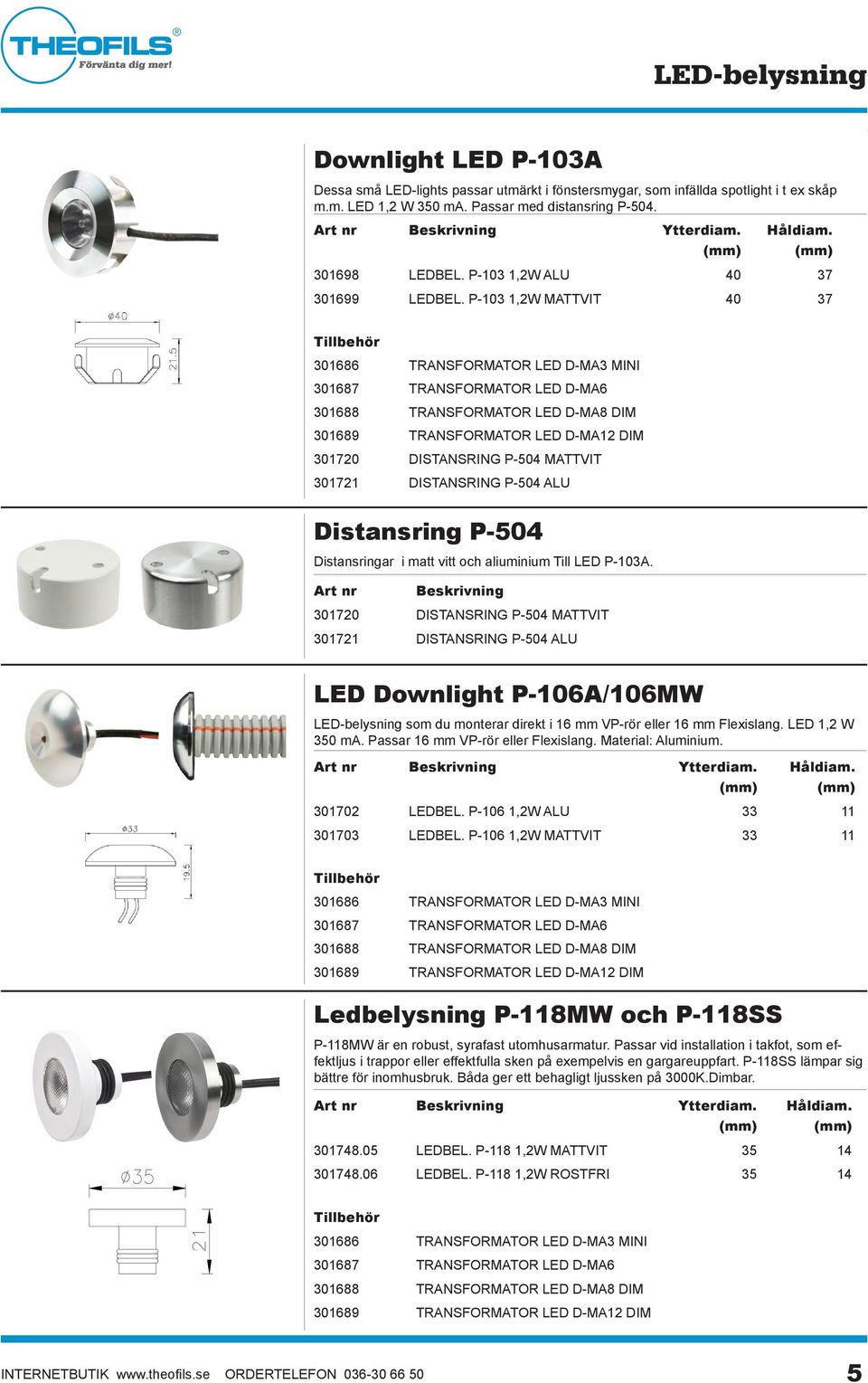

5 Downlight LED P-103A Dessa små LED-lights passar utmärkt i fönstersmygar, som infällda spotlight i t ex skåp m.m. LED 1,2 W 350 ma. Passar med distansring P LEDBEL. P-103 1,2W ALU LEDBEL. P-103 1,2W MATTVIT DISTANSRING P-504 MATTVIT DISTANSRING P-504 ALU Distansring P-504 Distansringar i matt vitt och aliuminium Till LED P-103A. Art nr Beskrivning DISTANSRING P-504 MATTVIT DISTANSRING P-504 ALU LED Downlight P-106A/106MW som du monterar direkt i 16 mm VP-rör eller 16 mm Flexislang. LED 1,2 W 350 ma. Passar 16 mm VP-rör eller Flexislang. Material: Aluminium LEDBEL. P-106 1,2W ALU LEDBEL. P-106 1,2W MATTVIT Ledbelysning P-118MW och P-118SS P-118MW är en robust, syrafast utomhusarmatur. Passar vid installation i takfot, som effektljus i trappor eller effektfulla sken på exempelvis en gargareuppfart. P-118SS lämpar sig bättre för inomhusbruk. Båda ger ett behagligt ljussken på 3000K.Dimbar LEDBEL. P-118 1,2W MATTVIT LEDBEL. P-118 1,2W ROSTFRI INTERNETBUTIK ORDERTELEFON

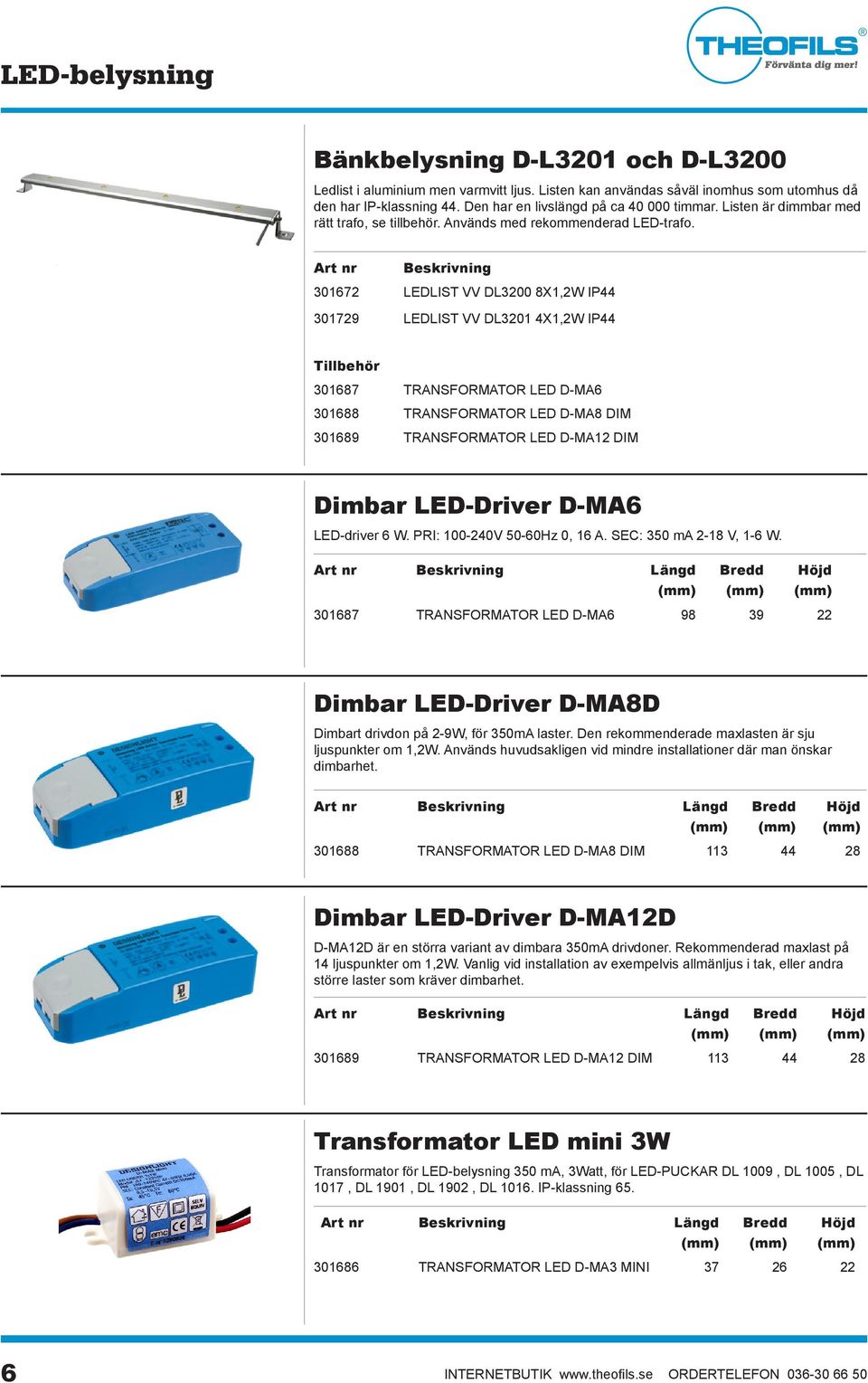

6 Bänkbelysning D-L3201 och D-L3200 Ledlist i aluminium men varmvitt ljus. Listen kan användas såväl inomhus som utomhus då den har IP-klassning 44. Den har en livslängd på ca timmar. Listen är dimmbar med rätt trafo, se tillbehör. Används med rekommenderad LED-trafo. Art nr Beskrivning LEDLIST VV DL3200 8X1,2W IP LEDLIST VV DL3201 4X1,2W IP44 Dimbar LED-Driver D-MA6 LED-driver 6 W. PRI: V 50-60Hz 0, 16 A. SEC: 350 ma 2-18 V, 1-6 W. Art nr Beskrivning Längd Bredd Höjd Dimbar LED-Driver D-MA8D Dimbart drivdon på 2-9W, för 350mA laster. Den rekommenderade maxlasten är sju ljuspunkter om 1,2W. Används huvudsakligen vid mindre installationer där man önskar dimbarhet. Art nr Beskrivning Längd Bredd Höjd Dimbar LED-Driver D-MA12D D-MA12D är en störra variant av dimbara 350mA drivdoner. Rekommenderad maxlast på 14 ljuspunkter om 1,2W. Vanlig vid installation av exempelvis allmänljus i tak, eller andra större laster som kräver dimbarhet. Art nr Beskrivning Längd Bredd Höjd Transformator LED mini 3W Transformator för 350 ma, 3Watt, för LED-PUCKAR DL 1009, DL 1005, DL 1017, DL 1901, DL 1902, DL IP-klassning 65. Art nr Beskrivning Längd Bredd Höjd INTERNETBUTIK ORDERTELEFON

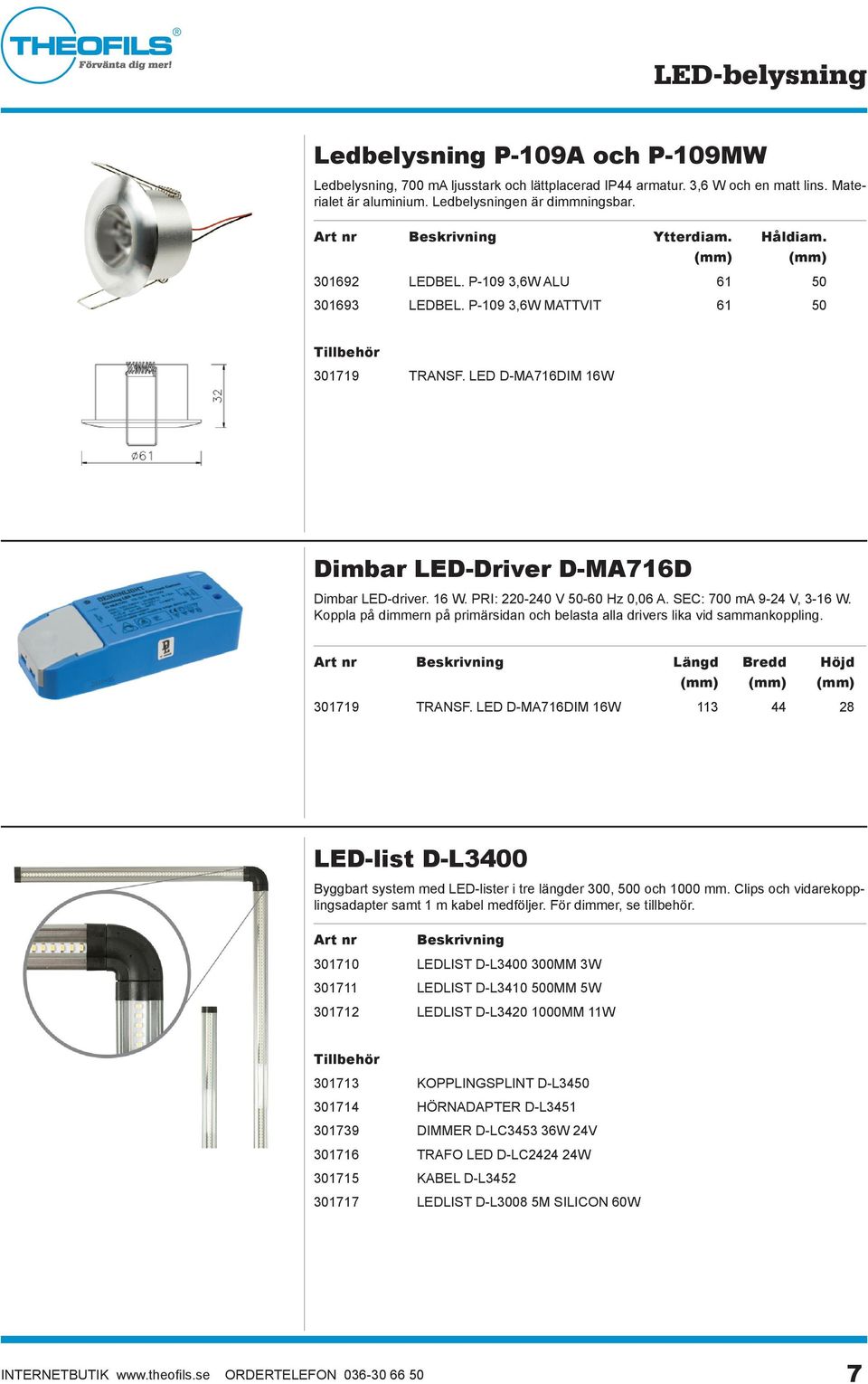

7 Ledbelysning P-109A och P-109MW Ledbelysning, 700 ma ljusstark och lättplacerad IP44 armatur. 3,6 W och en matt lins. Materialet är aluminium. Ledbelysningen är dimmningsbar LEDBEL. P-109 3,6W ALU LEDBEL. P-109 3,6W MATTVIT TRANSF. LED D-MA716DIM 16W Dimbar LED-Driver D-MA716D Dimbar LED-driver. 16 W. PRI: V Hz 0,06 A. SEC: 700 ma 9-24 V, 3-16 W. Koppla på dimmern på primärsidan och belasta alla drivers lika vid sammankoppling. Art nr Beskrivning Längd Bredd Höjd TRANSF. LED D-MA716DIM 16W LED-list D-L3400 Byggbart system med LED-lister i tre längder 300, 500 och 1000 mm. Clips och vidarekopplingsadapter samt 1 m kabel medföljer. För dimmer, se tillbehör. Art nr Beskrivning LEDLIST D-L MM 3W LEDLIST D-L MM 5W LEDLIST D-L MM 11W KOPPLINGSPLINT D-L HÖRNADAPTER D-L DIMMER D-LC W 24V TRAFO LED D-LC W KABEL D-L LEDLIST D-L3008 5M SILICON 60W INTERNETBUTIK ORDERTELEFON

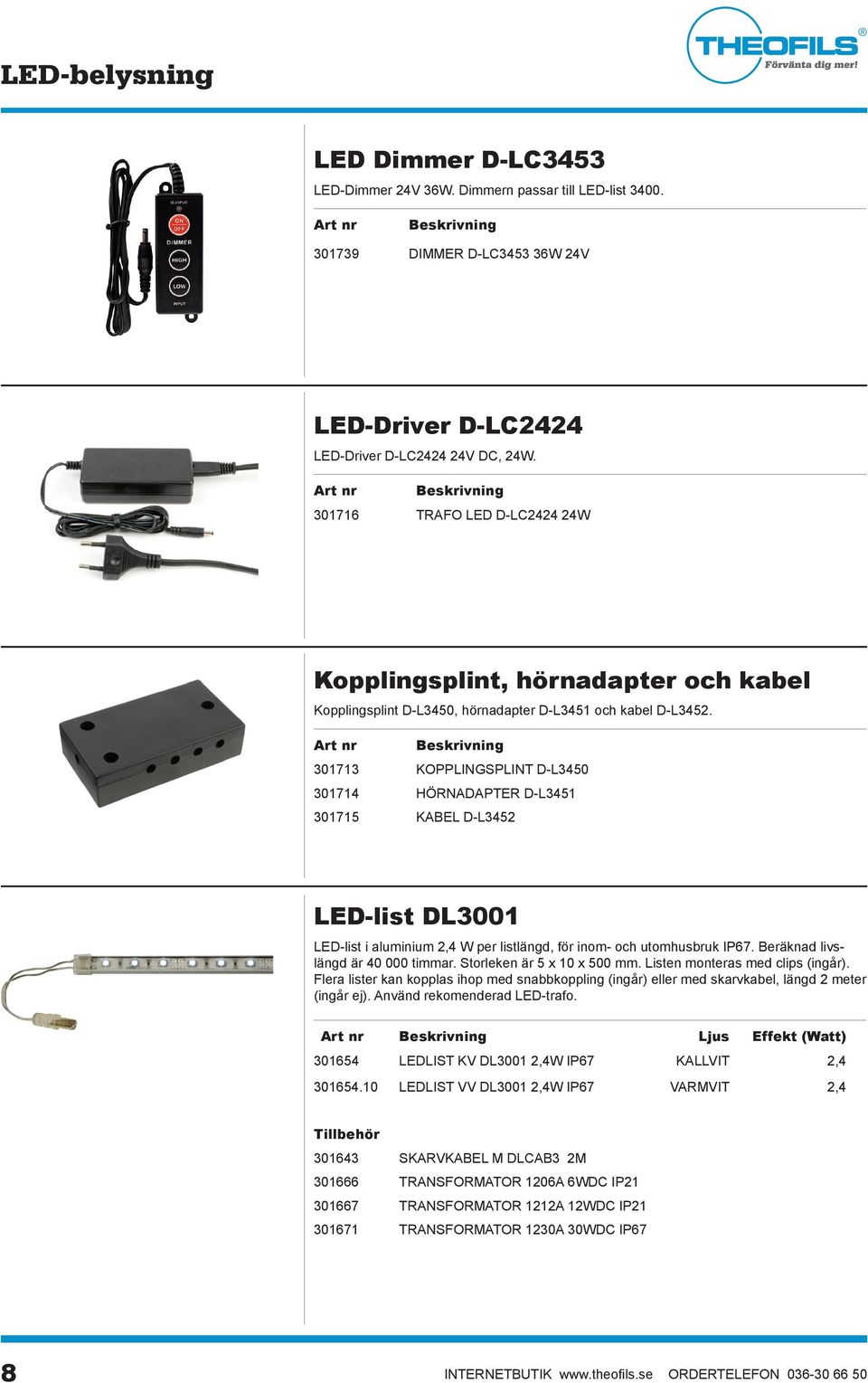

8 LED Dimmer D-LC3453 LED-Dimmer 24V 36W. Dimmern passar till LED-list Art nr Beskrivning DIMMER D-LC W 24V LED-Driver D-LC2424 LED-Driver D-LC V DC, 24W. Art nr Beskrivning TRAFO LED D-LC W Kopplingsplint, hörnadapter och kabel Kopplingsplint D-L3450, hörnadapter D-L3451 och kabel D-L3452. Art nr Beskrivning KOPPLINGSPLINT D-L HÖRNADAPTER D-L KABEL D-L3452 LED-list DL3001 LED-list i aluminium 2,4 W per listlängd, för inom- och utomhusbruk IP67. Beräknad livslängd är timmar. Storleken är 5 x 10 x 500 mm. Listen monteras med clips (ingår). Flera lister kan kopplas ihop med snabbkoppling (ingår) eller med skarvkabel, längd 2 meter (ingår ej). Använd rekomenderad LED-trafo. Art nr Beskrivning Ljus Effekt (Watt) LEDLIST KV DL3001 2,4W IP67 KALLVIT 2, LEDLIST VV DL3001 2,4W IP67 VARMVIT 2, SKARVKABEL M DLCAB3 2M TRANSFORMATOR 1206A 6WDC IP TRANSFORMATOR 1212A 12WDC IP TRANSFORMATOR 1230A 30WDC IP67 8 INTERNETBUTIK ORDERTELEFON

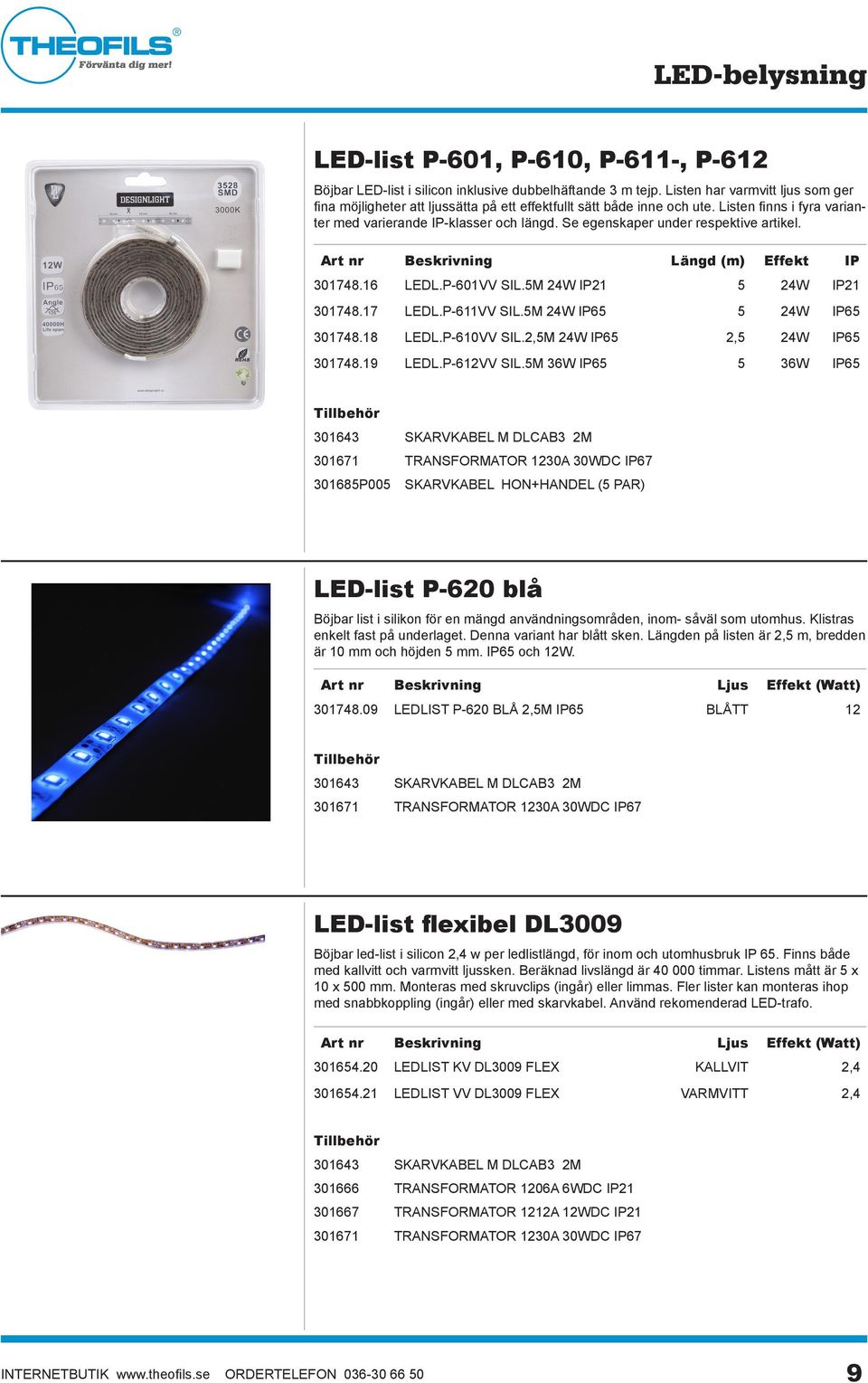

9 LED-list P-601, P-610, P-611-, P-612 Böjbar LED-list i silicon inklusive dubbelhäftande 3 m tejp. Listen har varmvitt ljus som ger fina möjligheter att ljussätta på ett effektfullt sätt både inne och ute. Listen finns i fyra varianter med varierande IP-klasser och längd. Se egenskaper under respektive artikel. Art nr Beskrivning Längd (m) Effekt IP LEDL.P-601VV SIL.5M 24W IP W IP LEDL.P-611VV SIL.5M 24W IP W IP LEDL.P-610VV SIL.2,5M 24W IP65 2,5 24W IP LEDL.P-612VV SIL.5M 36W IP W IP SKARVKABEL M DLCAB3 2M TRANSFORMATOR 1230A 30WDC IP P005 SKARVKABEL HON+HANDEL (5 PAR) LED-list P-620 blå Böjbar list i silikon för en mängd användningsområden, inom- såväl som utomhus. Klistras enkelt fast på underlaget. Denna variant har blått sken. Längden på listen är 2,5 m, bredden är 10 mm och höjden 5 mm. IP65 och 12W. Art nr Beskrivning Ljus Effekt (Watt) LEDLIST P-620 BLÅ 2,5M IP65 BLÅTT SKARVKABEL M DLCAB3 2M TRANSFORMATOR 1230A 30WDC IP67 LED-list flexibel DL3009 Böjbar led-list i silicon 2,4 w per ledlistlängd, för inom och utomhusbruk IP 65. Finns både med kallvitt och varmvitt ljussken. Beräknad livslängd är timmar. Listens mått är 5 x 10 x 500 mm. Monteras med skruvclips (ingår) eller limmas. Fler lister kan monteras ihop med snabbkoppling (ingår) eller med skarvkabel. Använd rekomenderad LED-trafo. Art nr Beskrivning Ljus Effekt (Watt) LEDLIST KV DL3009 FLEX KALLVIT 2, LEDLIST VV DL3009 FLEX VARMVITT 2, SKARVKABEL M DLCAB3 2M TRANSFORMATOR 1206A 6WDC IP TRANSFORMATOR 1212A 12WDC IP TRANSFORMATOR 1230A 30WDC IP67 INTERNETBUTIK ORDERTELEFON

10 Skarvkabel DLCAB3 Skarvkabel till DL3001, DL3005 och DL3009.Hondel/handel för fastlödning i ledlist DL 3006, kan användas tillsammans med skarvkabel art.nr Art nr Beskrivning SKARVKABEL M DLCAB3 2M P005 SKARVKABEL HON+HANDEL (5 PAR) LED-listtransformatorer 12 volts transformatorer för LED-lister.Driver 1206A och 1212A har båda IP-klassning 21 och passar därför för inomhusbruk. 1230A är vårt största DC-Drivdon, max last 30W. Transformatorn passar för installation såväl ute som inne genom sin IP67 klassning. Art nr Beskrivning Volt Effekt (Watt) TRANSFORMATOR 1206A 6WDC IP TRANSFORMATOR 1212A 12WDC IP TRANSFORMATOR 1230A 30WDC IP Skarvkoppling för Skarvhylsa och två kablar som gör det enkelt att seriekoppla olika ar med varandra. Knäpp bara om hylsan runt kabelskarvarna.. Art nr Beskrivning P010 KABEL RK 0,5 SVART H05V-K(10M) P010 KABEL RK 0,5 RÖD H05V-K(10M) P020 SKARVHYLSA A 0824 SK (20) High power LED-lampa High power LED-lampa 3 Watt och 230 Volt för GU10 sockel. Beräknad livslängd är timmar. Art nr Beskrivning Effekt (Watt) Sockel LEDLAMPA DLGU103 3W LED 3 GU10 10 INTERNETBUTIK ORDERTELEFON

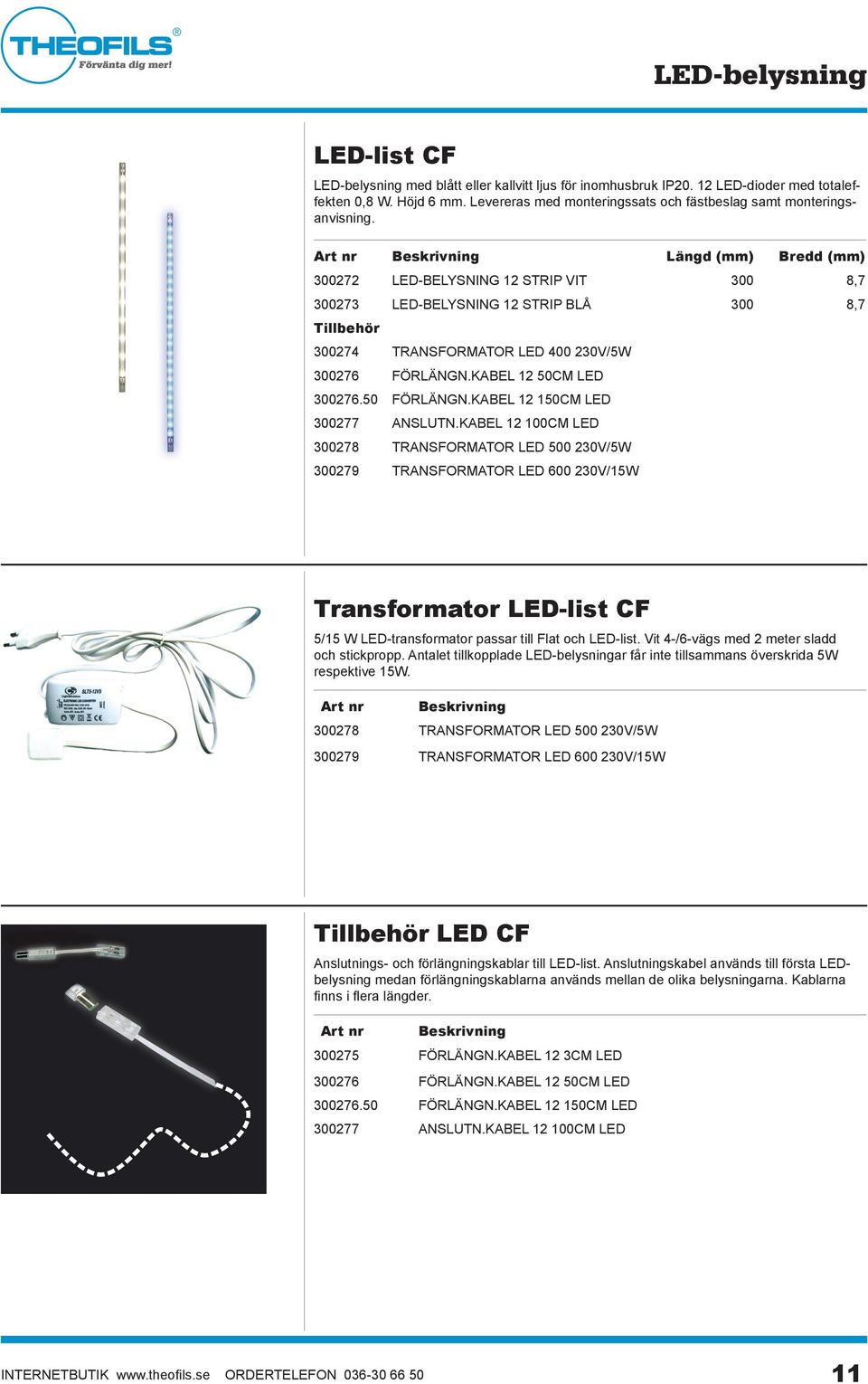

11 LED-list CF med blått eller kallvitt ljus för inomhusbruk IP LED-dioder med totaleffekten 0,8 W. Höjd 6 mm. Levereras med monteringssats och fästbeslag samt monteringsanvisning. Art nr Beskrivning Längd Bredd LED-BELYSNING 12 STRIP VIT 300 8, LED-BELYSNING 12 STRIP BLÅ 300 8, TRANSFORMATOR LED V/5W FÖRLÄNGN.KABEL 12 50CM LED FÖRLÄNGN.KABEL CM LED ANSLUTN.KABEL CM LED TRANSFORMATOR LED V/5W TRANSFORMATOR LED V/15W Transformator LED-list CF 5/15 W LED-transformator passar till Flat och LED-list. Vit 4-/6-vägs med 2 meter sladd och stickpropp. Antalet tillkopplade ar får inte tillsammans överskrida 5W respektive 15W. Art nr Beskrivning TRANSFORMATOR LED V/5W TRANSFORMATOR LED V/15W LED CF Anslutnings- och förlängningskablar till LED-list. Anslutningskabel används till första LEDbelysning medan förlängningskablarna används mellan de olika belysningarna. Kablarna finns i flera längder. Art nr Beskrivning FÖRLÄNGN.KABEL 12 3CM LED FÖRLÄNGN.KABEL 12 50CM LED FÖRLÄNGN.KABEL CM LED ANSLUTN.KABEL CM LED INTERNETBUTIK ORDERTELEFON

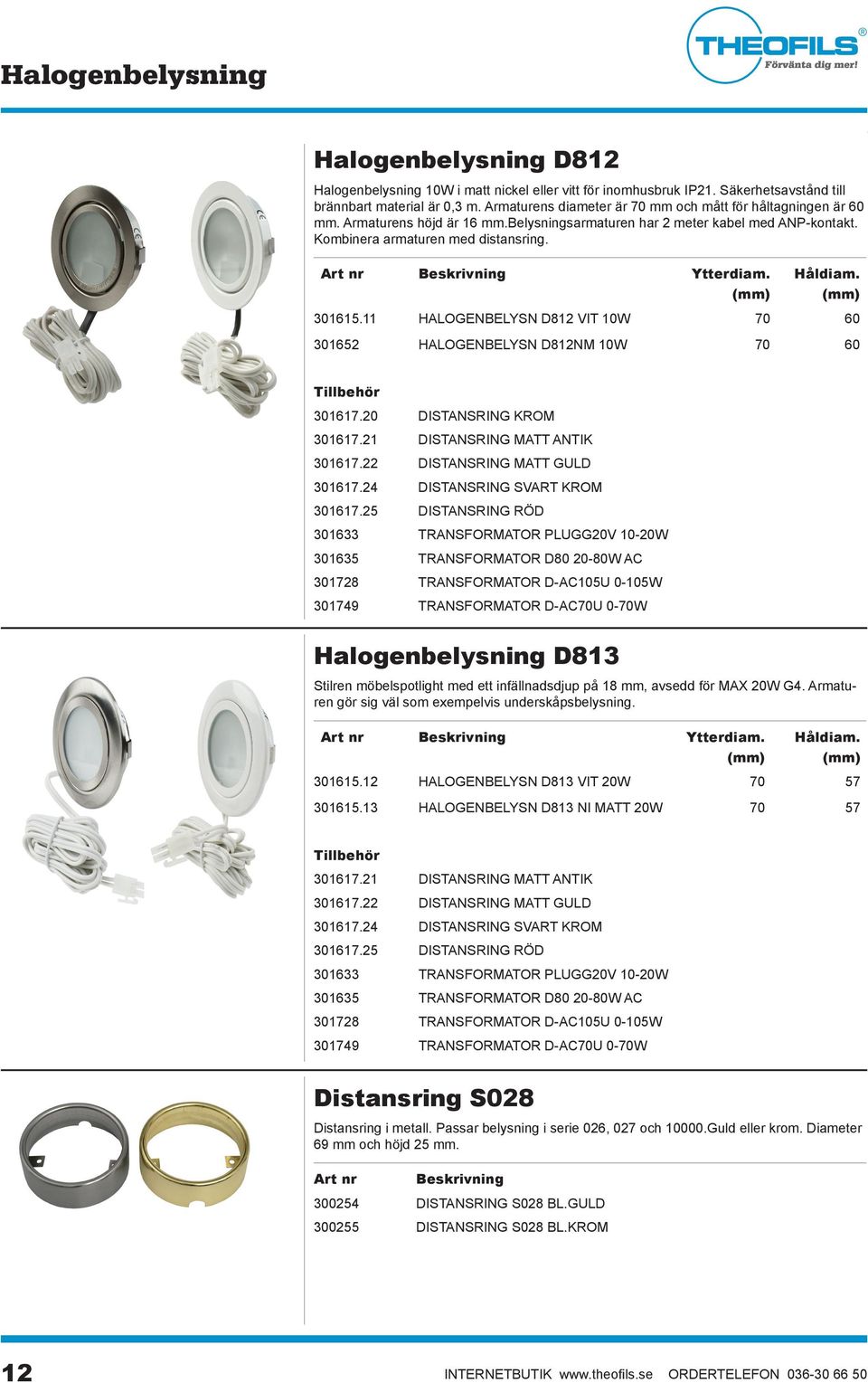

12 Halogenbelysning Halogenbelysning D812 Halogenbelysning 10W i matt nickel eller vitt för inomhusbruk IP21. Säkerhetsavstånd till brännbart material är 0,3 m. Armaturens diameter är 70 mm och mått för håltagningen är 60 mm. Armaturens höjd är 16 mm.belysningsarmaturen har 2 meter kabel med ANP-kontakt. Kombinera armaturen med distansring HALOGENBELYSN D812 VIT 10W HALOGENBELYSN D812NM 10W DISTANSRING KROM DISTANSRING MATT ANTIK DISTANSRING MATT GULD DISTANSRING SVART KROM DISTANSRING RÖD TRANSFORMATOR PLUGG20V 10-20W TRANSFORMATOR D W AC TRANSFORMATOR D-AC105U 0-105W TRANSFORMATOR D-AC70U 0-70W Halogenbelysning D813 Stilren möbelspotlight med ett infällnadsdjup på 18 mm, avsedd för MAX 20W G4. Armaturen gör sig väl som exempelvis underskåpsbelysning HALOGENBELYSN D813 VIT 20W HALOGENBELYSN D813 NI MATT 20W DISTANSRING MATT ANTIK DISTANSRING MATT GULD DISTANSRING SVART KROM DISTANSRING RÖD TRANSFORMATOR PLUGG20V 10-20W TRANSFORMATOR D W AC TRANSFORMATOR D-AC105U 0-105W TRANSFORMATOR D-AC70U 0-70W Distansring S028 Distansring i metall. Passar belysning i serie 026, 027 och Guld eller krom. Diameter 69 mm och höjd 25 mm. Art nr Beskrivning DISTANSRING S028 BL.GULD DISTANSRING S028 BL.KROM 12 INTERNETBUTIK ORDERTELEFON

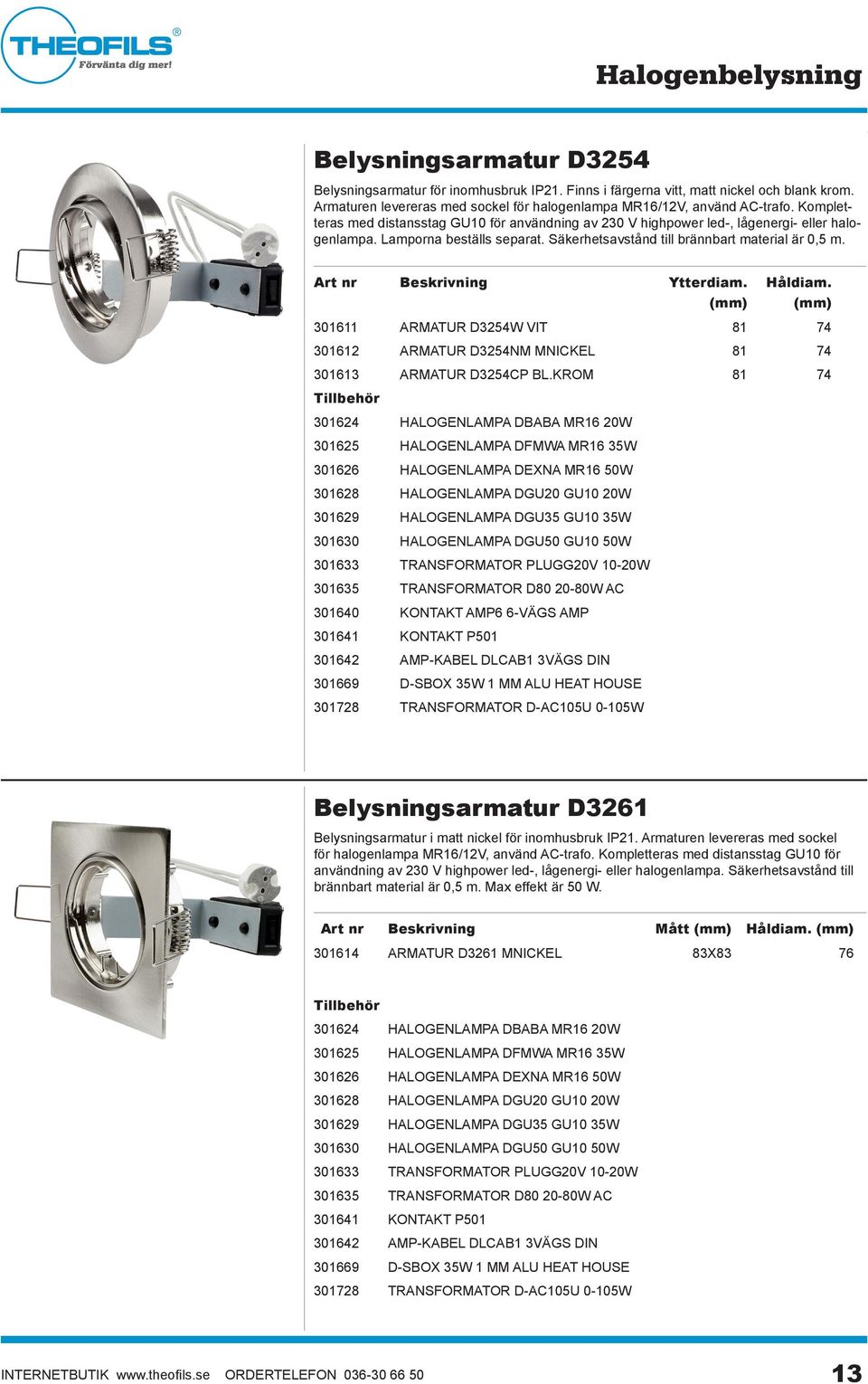

13 Halogenbelysning Belysningsarmatur D3254 Belysningsarmatur för inomhusbruk IP21. Finns i färgerna vitt, matt nickel och blank krom. Armaturen levereras med sockel för halogenlampa MR16/12V, använd AC-trafo. Kompletteras med distansstag GU10 för användning av 230 V highpower led-, lågenergi- eller halogenlampa. Lamporna beställs separat. Säkerhetsavstånd till brännbart material är 0,5 m ARMATUR D3254W VIT ARMATUR D3254NM MNICKEL ARMATUR D3254CP BL.KROM HALOGENLAMPA DBABA MR16 20W HALOGENLAMPA DFMWA MR16 35W HALOGENLAMPA DEXNA MR16 50W HALOGENLAMPA DGU20 GU10 20W HALOGENLAMPA DGU35 GU10 35W HALOGENLAMPA DGU50 GU10 50W TRANSFORMATOR PLUGG20V 10-20W TRANSFORMATOR D W AC KONTAKT AMP6 6-VÄGS AMP KONTAKT P AMP-KABEL DLCAB1 3VÄGS DIN D-SBOX 35W 1 MM ALU HEAT HOUSE TRANSFORMATOR D-AC105U 0-105W Belysningsarmatur D3261 Belysningsarmatur i matt nickel för inomhusbruk IP21. Armaturen levereras med sockel för halogenlampa MR16/12V, använd AC-trafo. Kompletteras med distansstag GU10 för användning av 230 V highpower led-, lågenergi- eller halogenlampa. Säkerhetsavstånd till brännbart material är 0,5 m. Max effekt är 50 W. Art nr Beskrivning Mått ARMATUR D3261 MNICKEL 83X HALOGENLAMPA DBABA MR16 20W HALOGENLAMPA DFMWA MR16 35W HALOGENLAMPA DEXNA MR16 50W HALOGENLAMPA DGU20 GU10 20W HALOGENLAMPA DGU35 GU10 35W HALOGENLAMPA DGU50 GU10 50W TRANSFORMATOR PLUGG20V 10-20W TRANSFORMATOR D W AC KONTAKT P AMP-KABEL DLCAB1 3VÄGS DIN D-SBOX 35W 1 MM ALU HEAT HOUSE TRANSFORMATOR D-AC105U 0-105W INTERNETBUTIK ORDERTELEFON

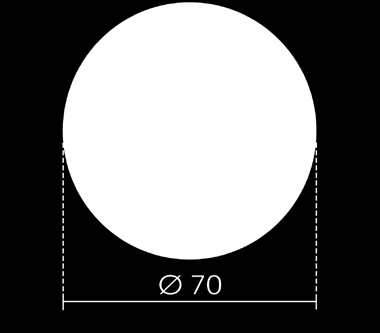

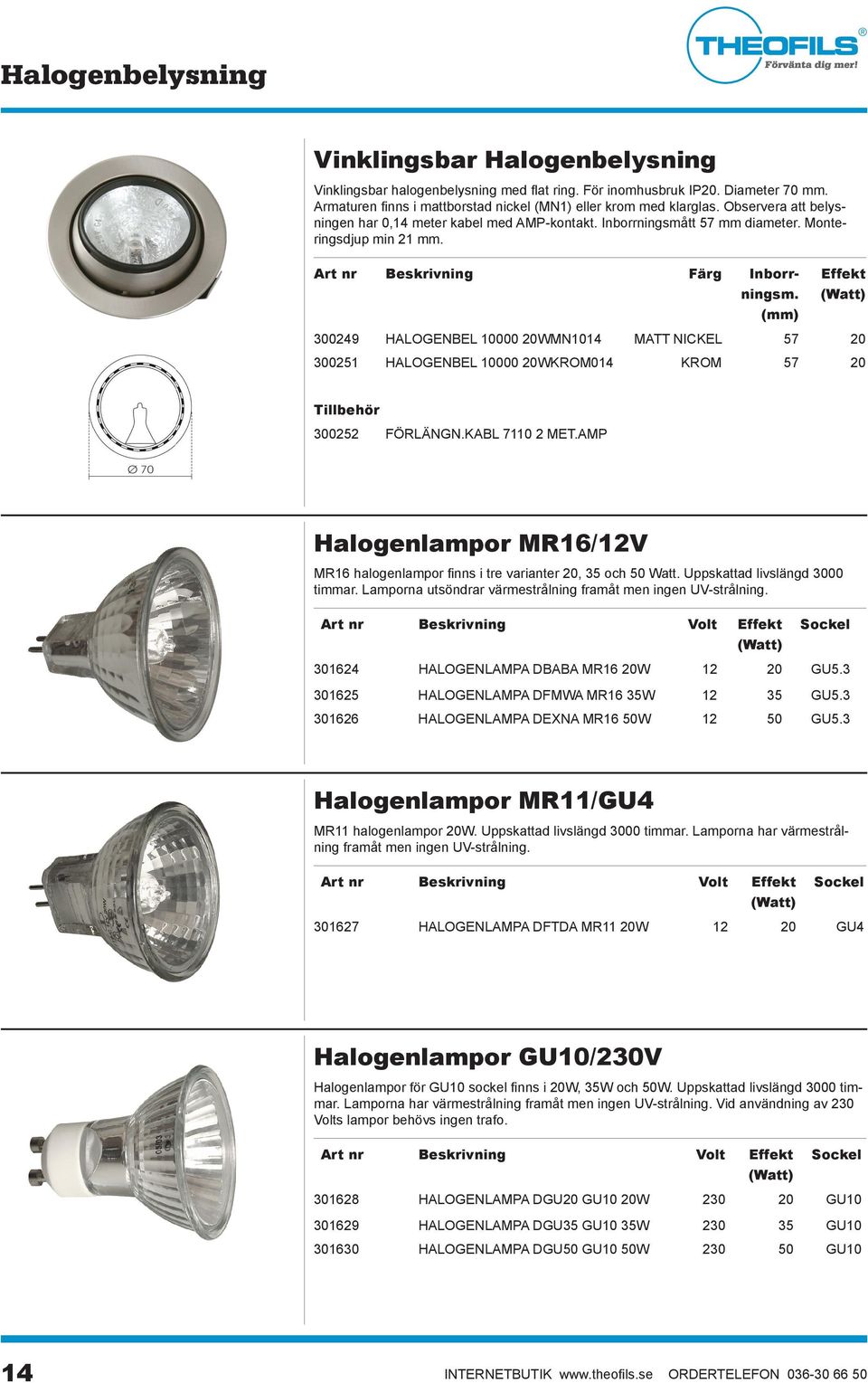

14 Halogenbelysning Vinklingsbar Halogenbelysning Vinklingsbar halogenbelysning med flat ring. För inomhusbruk IP20. Diameter 70 mm. Armaturen finns i mattborstad nickel (MN1) eller krom med klarglas. Observera att belysningen har 0,14 meter kabel med AMP-kontakt. Inborrningsmått 57 mm diameter. Monteringsdjup min 21 mm. Art nr Beskrivning Färg Inborrningsm. Effekt (Watt) HALOGENBEL WMN1014 MATT NICKEL HALOGENBEL WKROM014 KROM FÖRLÄNGN.KABL MET.AMP Halogenlampor MR16/12V MR16 halogenlampor finns i tre varianter 20, 35 och 50 Watt. Uppskattad livslängd 3000 timmar. Lamporna utsöndrar värmestrålning framåt men ingen UV-strålning. Art nr Beskrivning Volt Effekt (Watt) Sockel HALOGENLAMPA DBABA MR16 20W GU HALOGENLAMPA DFMWA MR16 35W GU HALOGENLAMPA DEXNA MR16 50W GU5.3 Halogenlampor MR11/GU4 MR11 halogenlampor 20W. Uppskattad livslängd 3000 timmar. Lamporna har värmestrålning framåt men ingen UV-strålning. Art nr Beskrivning Volt Effekt (Watt) Sockel HALOGENLAMPA DFTDA MR11 20W GU4 Halogenlampor GU10/230V Halogenlampor för GU10 sockel finns i 20W, 35W och 50W. Uppskattad livslängd 3000 timmar. Lamporna har värmestrålning framåt men ingen UV-strålning. Vid användning av 230 Volts lampor behövs ingen trafo. Art nr Beskrivning Volt Effekt (Watt) Sockel HALOGENLAMPA DGU20 GU10 20W GU HALOGENLAMPA DGU35 GU10 35W GU HALOGENLAMPA DGU50 GU10 50W GU10 14 INTERNETBUTIK ORDERTELEFON

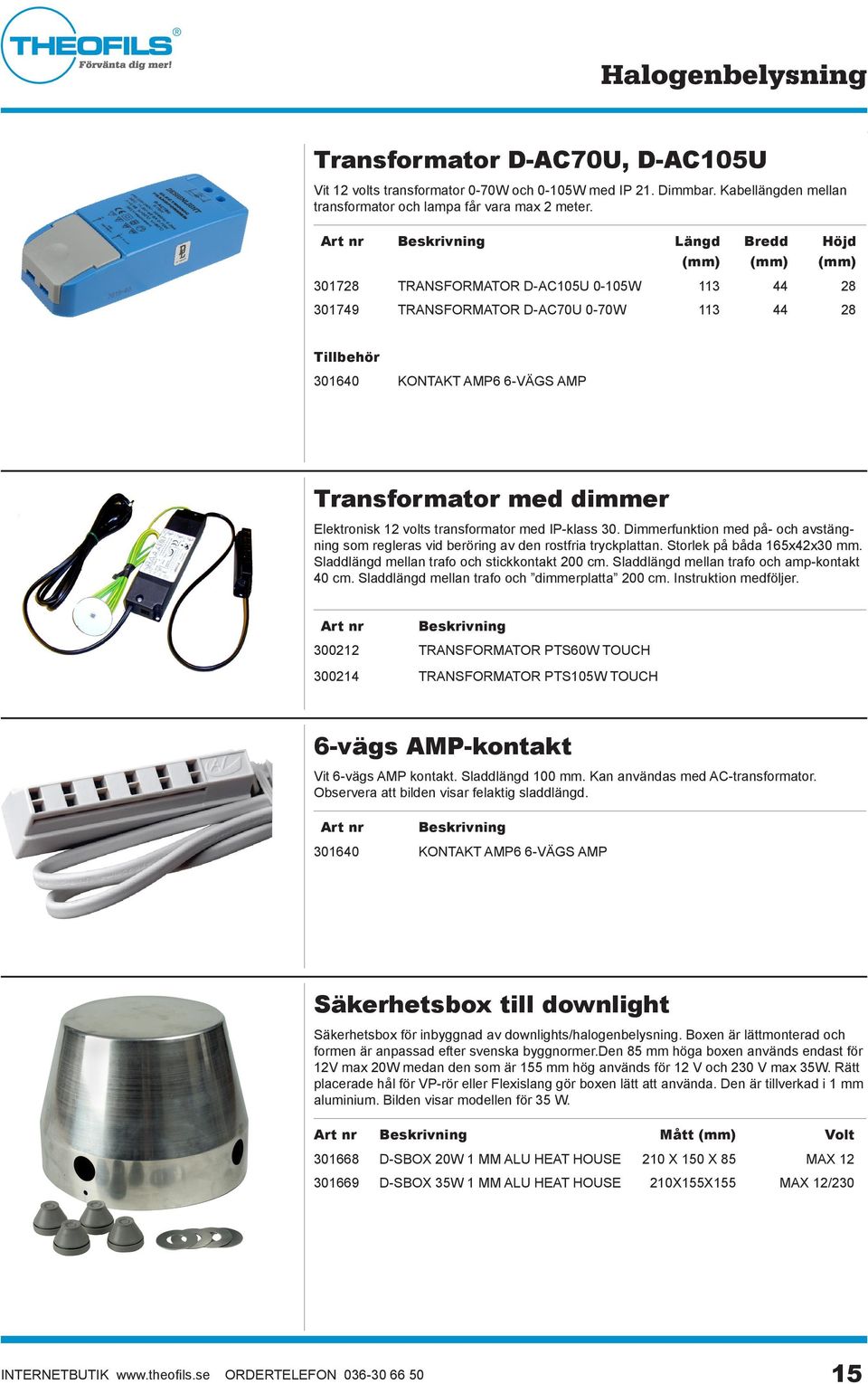

15 Halogenbelysning Transformator D-AC70U, D-AC105U Vit 12 volts transformator 0-70W och 0-105W med IP 21. Dimmbar. Kabellängden mellan transformator och lampa får vara max 2 meter. Art nr Beskrivning Längd Bredd Höjd TRANSFORMATOR D-AC105U 0-105W TRANSFORMATOR D-AC70U 0-70W KONTAKT AMP6 6-VÄGS AMP Transformator med dimmer Elektronisk 12 volts transformator med IP-klass 30. Dimmerfunktion med på- och avstängning som regleras vid beröring av den rostfria tryckplattan. Storlek på båda 165x42x30 mm. Sladdlängd mellan trafo och stickkontakt 200 cm. Sladdlängd mellan trafo och amp-kontakt 40 cm. Sladdlängd mellan trafo och dimmerplatta 200 cm. Instruktion medföljer. Art nr Beskrivning TRANSFORMATOR PTS60W TOUCH TRANSFORMATOR PTS105W TOUCH 6-vägs AMP-kontakt Vit 6-vägs AMP kontakt. Sladdlängd 100 mm. Kan användas med AC-transformator. Observera att bilden visar felaktig sladdlängd. Art nr Beskrivning KONTAKT AMP6 6-VÄGS AMP Säkerhetsbox till downlight Säkerhetsbox för inbyggnad av downlights/halogenbelysning. Boxen är lättmonterad och formen är anpassad efter svenska byggnormer.den 85 mm höga boxen används endast för 12V max 20W medan den som är 155 mm hög används för 12 V och 230 V max 35W. Rätt placerade hål för VP-rör eller Flexislang gör boxen lätt att använda. Den är tillverkad i 1 mm aluminium. Bilden visar modellen för 35 W. Art nr Beskrivning Mått Volt D-SBOX 20W 1 MM ALU HEAT HOUSE 210 X 150 X 85 MAX D-SBOX 35W 1 MM ALU HEAT HOUSE 210X155X155 MAX 12/230 INTERNETBUTIK ORDERTELEFON

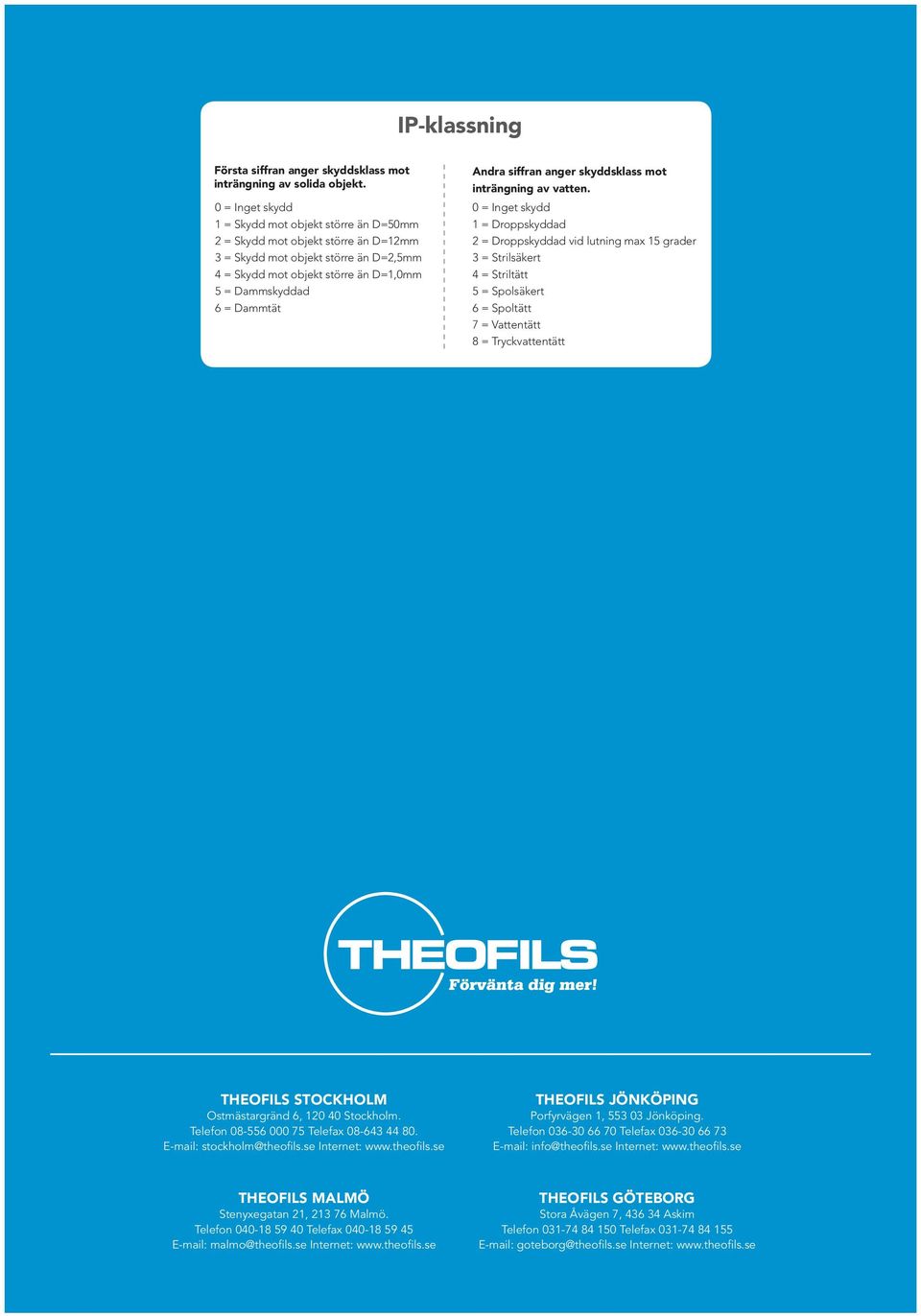

16 LED-lister IP-klassning Första siffran anger skyddsklass mot inträngning av solida objekt. 0 = Inget skydd 1 = Skydd mot objekt större än D=50mm 2 = Skydd mot objekt större än D=12mm 3 = Skydd mot objekt större än D=2,5mm 4 = Skydd mot objekt större än D=1,0mm 5 = Dammskyddad 6 = Dammtät Andra siffran anger skyddsklass mot inträngning av vatten. 0 = Inget skydd 1 = Droppskyddad 2 = Droppskyddad vid lutning max 15 grader 3 = Strilsäkert 4 = Striltätt 5 = Spolsäkert 6 = Spoltätt 7 = Vattentätt 8 = Tryckvattentätt THEOFILS STOCKHOLM Ostmästargränd 6, Stockholm. Telefon Telefax stockholm@theofils.se Internet: THEOFILS JÖNKÖPING Porfyrvägen 1, Jönköping. Telefon Telefax info@theofils.se Internet: THEOFILS MALMÖ Stenyxegatan 21, Malmö. Telefon Telefax malmo@theofils.se Internet: THEOFILS GÖTEBORG Stora Åvägen 7, Askim Telefon Telefax goteborg@theofils.se Internet:
