Eluttag / Kabelgenomföring. Theofils sortiment av eluttag och kabelgenomföring

Transkript

1 Eluttag / Kabelgenomföring Theofils sortiment av eluttag och kabelgenomföring

2 Mobilladdare Induktionsladdare för smartphone Mobilladdare för smartphone som borras in i bordsskivan med ett 80 mm hål. Borrdjup 17 mm. Går även att fräsa in under bordsskivan men då får inte kvarvarande material överstiga tjockleken 3 mm. Laddaren uppfyller kraven för Qi-standard vilket innebär att den fungerar ihop med samtliga produkter som levereras med Qi-standard. Vid leverans medföljer laddningstation, kabel 1,5 m med USB-plugg samt 220V kontakt INDUKTIONSLADDARE SMARTPHONE Rekommenderade tillbehör IPHONE 4 SV INDUKTION MOTTAG IPHONE 4 VIT INDUKTION MOTTAG IPHONE 5 SV INDUKTION MOTTAG IPHONE 5 VIT INDUKTION MOTTAG SAMSUNG S3 INDUKTION MOTTAG SAMSUNG S4 INDUKTION MOTTAG SAMSUNG S5 INDUKTION MOTTAG. Mottagare till induktionsladdare Flera varianter av mottagare till induktionsladdare för smartphones. För Samsung och andra androidtelefoner där det går att avlägsna skalet, krävs endast en liten mottagre som man placerar innanför skalet. För iphonetelefoner krävs dock att man kompletterar med ett nytt skal där mottagaren sitter fastmonterad IPHONE 4 SV INDUKTION MOTTAG IPHONE 4 VIT INDUKTION MOTTAG IPHONE 5 SV INDUKTION MOTTAG IPHONE 5 VIT INDUKTION MOTTAG SAMSUNG S3 INDUKTION MOTTAG SAMSUNG S4 INDUKTION MOTTAG SAMSUNG S5 INDUKTION MOTTAG. 2 Teknisk information, ritningar m m finns på

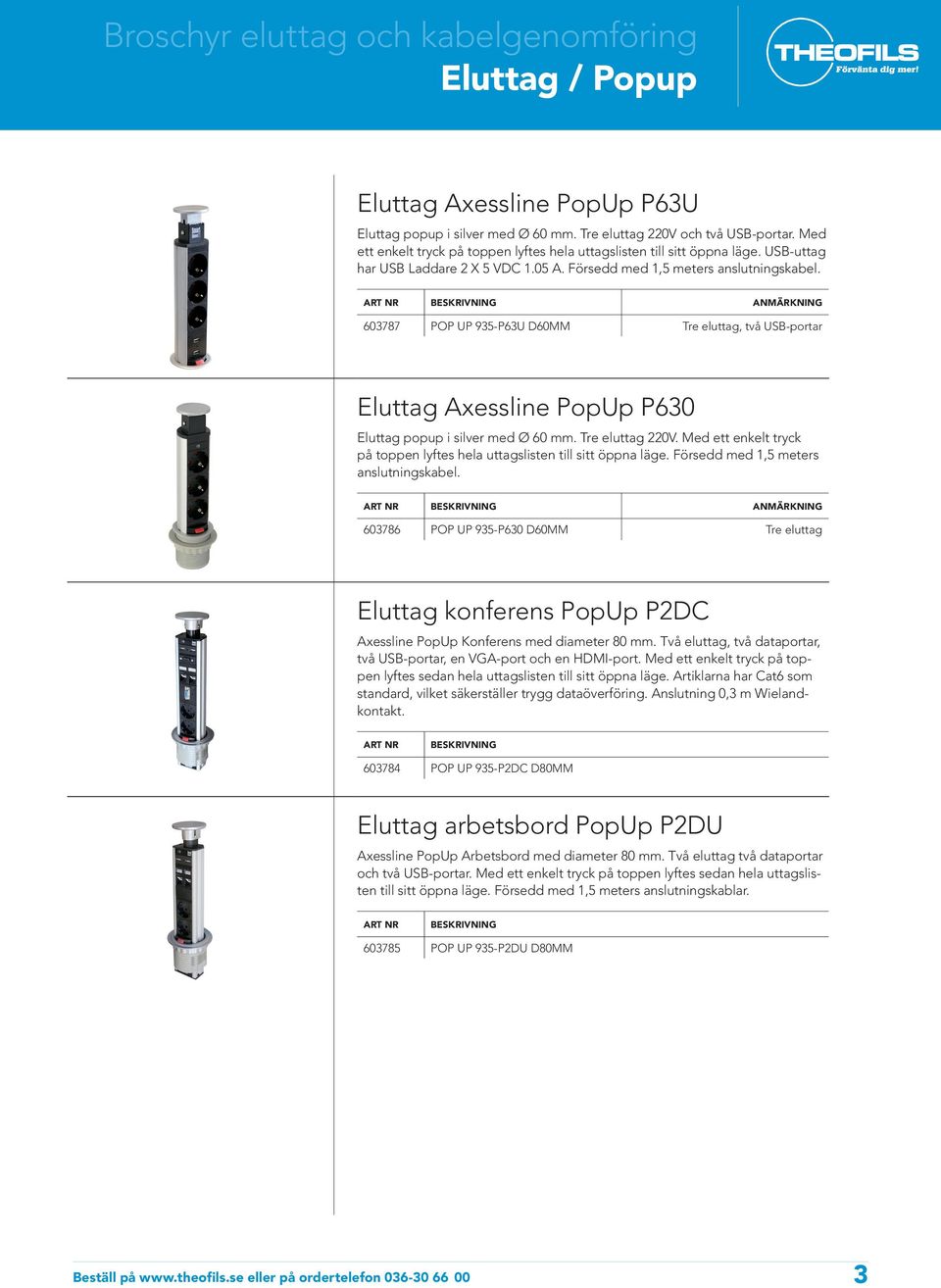

3 Eluttag / Popup Eluttag Axessline PopUp P63U Eluttag popup i silver med Ø 60 mm. Tre eluttag 220V och två USB-portar. Med ett enkelt tryck på toppen lyftes hela uttagslisten till sitt öppna läge. USB-uttag har USB Laddare 2 X 5 VDC 1.05 A. Försedd med 1,5 meters anslutningskabel. ANMÄRKNING POP UP 935-P63U D60MM Tre eluttag, två USB-portar Eluttag Axessline PopUp P630 Eluttag popup i silver med Ø 60 mm. Tre eluttag 220V. Med ett enkelt tryck på toppen lyftes hela uttagslisten till sitt öppna läge. Försedd med 1,5 meters anslutningskabel. ANMÄRKNING POP UP 935-P630 D60MM Tre eluttag Eluttag konferens PopUp P2DC Axessline PopUp Konferens med diameter 80 mm. Två eluttag, två dataportar, två USB-portar, en VGA-port och en HDMI-port. Med ett enkelt tryck på toppen lyftes sedan hela uttagslisten till sitt öppna läge. Artiklarna har Cat6 som standard, vilket säkerställer trygg dataöverföring. Anslutning 0,3 m Wielandkontakt POP UP 935-P2DC D80MM Eluttag arbetsbord PopUp P2DU Axessline PopUp Arbetsbord med diameter 80 mm. Två eluttag två dataportar och två USB-portar. Med ett enkelt tryck på toppen lyftes sedan hela uttagslisten till sitt öppna läge. Försedd med 1,5 meters anslutningskablar POP UP 935-P2DU D80MM Beställ på eller på ordertelefon

4 Eluttag / Popup Sänkbart eluttag Elevator Sänkbart eluttag i två varainter. Den ena är med ett jordat uttag och två eurokontakter. Den andra är med ett eluttag och två USB-portar. IP-klass 20. Låser sig i stängt läge och öppnas genom ett lätt tryck. Borrdiameter 80 mm. Används i bänkskiva mm. Levereras med 2 m lös sladd samt separat stickpropp ELUTTAG RF LOOK SÄNKBART ELUTTAG RF LOOK SÄNKBART 220/USB Rekommenderade tillbehör RÖR ELEVATOR UPSIDE/DOWN RÖR ELEVATOR BOX Täckrör för eluttag Elevator Täckrör för montering av Elevator eluttag i, eller nedanför, överskåp i köket. Finns i två varianter. Den ena är en box som placeras i skåpet och den andra är ett rör som monteras på undersidan av ett överskåp RÖR ELEVATOR UPSIDE/DOWN RÖR ELEVATOR BOX Eluttag rostfritt med twist Eluttag med två jordade uttag. Öppnas med en twist. IP-klass 20. Borrdiameter urfräsning 105 mm. Används i bänkskiva 8 mm och uppåt. Levereras med 2 m lös sladd samt separat stickpropp ELUTTAG RF LOOK TWIST Eluttag Powerdot 935-PD10 Eluttag med fyra hål för genomföring av valfri kabel och ett jordat eluttag. Enkelt montage i fast nivå genom bordsskiva i 79 mm hål. Totalthöjden är 51 mm. Elanslutning Schuko/jordad 1,5 m POWERDOT 935-PD10 4 Teknisk information, ritningar m m finns på

5 Eluttag / Popup Eluttag Powerdot 935-PD11 Eluttag med fyra hål för genomföring av valfri kabel och ett jordat eluttag. Nivåjustering är möjligt för dolda anslutningskontakter. Enkelt montage genom bordsskiva i 79 mm hål. Inklusive täcklock och dekorram i silver 115x115 mm. Höjden är justerbar mm. Elanslutning Schuko/jordad 1,5 m POWERDOT 935-PD11 Eluttag Powerdot 935-PD12 Eluttag med datauttag Cat6, USB-laddare 5V 2100 ma och jordat eluttag. Enkelt montage genom bordsskiva i 79 mm hål. Höjden är justerbar i tre nivåer. Inklusive täcklock och dekorram i silver 115x115 mm. Elanslutning Schuko/jordad 1,5 m POWERDOT 935-PD12 Eluttag Powerdot 935-PD13 Eluttag med USB- och HDMI anslutning. Justerbar tre nivår för dolda anslutningskontakter. Enkelt montage genom bordsskiva i 79 mm hål. Inklusive täcklock och dekorram i silver 115x115 mm. Elanslutning Schuko/jordad 1,5 m POWERDOT 935-PD13 Eluttag Desk D2MO Eluttag i alu/svart som fästes på kanten av ett arbetsbord. Två uttag 220V plus ett hål för genomföring av valfri kabel. Monteras enkelt på t.ex. kanten av ett arbetsbord (max 50 mm) med medföljande klämfäste. Vid leverans medföljer med 1,5 m kabel UTTAG DESK 935-D2MO Eluttag Desk D2DU Eluttag i alu/svart som fästes på kanten av ett arbetsbord. Två eluttag, två dataportar och två USB-portar. Monteras enkelt på t.ex. kanten av ett arbetsbord (max 50 mm) med medföljande klämfäste. Vid leverans medföljer med 1,5 m kabel. USB-uttagen är en 2 portars HUB för att enkelt ansluta tillbehör till datorn via USB. Laddningskapaciteten är beroende av den anslutna datorns USB-uteffekt. Produkten har Cat6 som standard, vilket säkerställer trygg dataöverföring UTTAG DESK 935-D2DU Beställ på eller på ordertelefon

6 Eluttag / Popup Eluttag/USB-port till skrivbord Ellutag i aluminium med jordat uttag, 5 Volts USB-uttag och nätverksuttag. Borrdiameter 80 mm. Finns också i vit och svart och går att beställa med egen finish på locken, t.ex. med ekfärg ELUTTAG ALU. EL/USB(5V)/DATA Eluttag Quickbox 935-F200 Eluttag med två st eluttag (schuko-kontakt), två st dataportar (Cat6/RJ45) och två st USB-laddare. Monteras i uttag i bordskivan, hålmått 270 x 92 mm. Snäppfäste för enkel montage. Ellisten öppnas med ett lätt tryck på locket. Jordad anslutningssladd på 1,5 m UTTAG QUICKBOX 935-F200 Uttagslist 935-T4DC Eluttag för montage under bord. Fyra eluttag, fyra dataportar, två USB-portar, en VGA/audio-port och en HDMI-port. Montering sker i uttagsbox, kabeldike eller direkt under bordsskiva. Dessa tillbehör ligger som separata artikelnummer. Även elanslutningskabel beställes separat och finns i tre olika längder RAM/LOCK DUO 610X148MM SILVER UTTAGSLIST 935-T4DC KABEL DUO 934-BA15 1,5M KABEL DUO 934-BA30 3M KABEL DUO 934-BA50 5M KABELDIKE DUO ALLROUND 925X100 Eluttag Power frame cover Eluttag med ett stilrent skydd i aluminium. När eluttaget inte används så stänger man luckan och skyddar på så vis uttagen mot damm och smuts. Själva ellisten finns i två varianter varav den ena är med två eluttag och två USB-laddare (5.2V/2.15Ah). Den andra är med tre eluttag. Ramen och anslutningskabel beställes på separata artikelnummer ELUTTAG POWER FRAME 2EL 2USB ELUTTAG POWER FRAME 3EL RAM GRÅ POWER FRAME INK LOCK ANSLUTNINGSKABEL CONI 2M 6 Teknisk information, ritningar m m finns på

7 Kabelgenomföring Kabelgenomföring 1083 Kabelgenomföring i grå plast. Inborrningsmått 76,5 mm KABELGENOMF GRÅ Kabelgenomföring Tvådelad kabelgenomföring i silverfärgad aluminium med svart penselborst. Inborrningsmått 86 mm KABELGENOMF MM AL/SILV Kabelgenomföring 60 mm Kabelgenomföring i plast. Inborrningsmått 60 eller 80 mm. Finns i vit, ljusgrå, beige, svart eller krom. FÄRG DIAMETER (MM) KABELGENOMF MM KROM Krom KABELGENOMF MM KROM Krom KABELGENOMF MM SVART Svart KABELGENOMF MM LJ.GRÅ Ljusgrå KABELGENOMF MM VIT Vit KABELGENOMF MM LJ.GRÅ Ljusgrå KABELGENOMF MM VIT Vit KABELGENOMF MM BEIGE Beige KABELGENOMF MM SVART Svart 60 Kabelgenomföring 6036, 6042, 8066, 8072 Tvådelad kabelgenomföring i zamak, blank krom, matt krom, mattborstad (rostfri look) eller svart. Kabelgenomföringen har svart penselborst. Inborrningsmått 60 eller 80 mm. FÄRG DIAMETER (MM) MATTB.KABELGENOMF MM Rostfri-look MATTB.KABELGENOMF MM Rostfri-look KABELGENOMF MM BL.KROM Blank krom KABELGENOMF MM M.KROM Matt krom KABELGENOMF MM BL.KROM Blank krom KABELGENOMF MM M.KROM Matt krom KABELGENOMF MM SVART Svart KABELGENOMF MM SVART Svart 60 Beställ på eller på ordertelefon

8 Kabelgenomföring Kabelgenomföring Exit NCT Kabelgenomföring i aluminium som passar perfekt för TV-kablar eller högtalarutrustning. Finns i två storlekar men går också att beställa i andra storlekar, minikvantitet erfodras. STORLEK KABELGENOMF. EXIT-NCT 45 ALU 45X450X25 mm KABELGENOMF. EXIT-NCT 69 ALU 69X450X25 mm Kabelgenomföring 2064 Rektangulär kabelgenomföring i aluminium med penselborst. Finns i fyra storlekar. MÅTT (MM) INFÄLLSM. (MM) KABELGENOMF X80X13 AL 80 x 80 x X KABELGENOMF X160X13 AL 80 x 160 x x KABELGENOMF X240X13 AL 80 x 240 x x KABELGENOMF X960X13 AL 80 x 960 x x 952 THEOFILS JÖNKÖPING Porfyrvägen 1, Jönköping. Telefon Telefax info@theofils.se Internet: THEOFILS STOCKHOLM Ostmästargränd 6, Stockholm. Telefon Telefax stockholm@theofils.se Internet: THEOFILS MALMÖ Stenyxegatan 21, Malmö. Telefon Telefax malmo@theofils.se Internet: 8 Teknisk information, ritningar m m finns på
