multi unit

Transkript

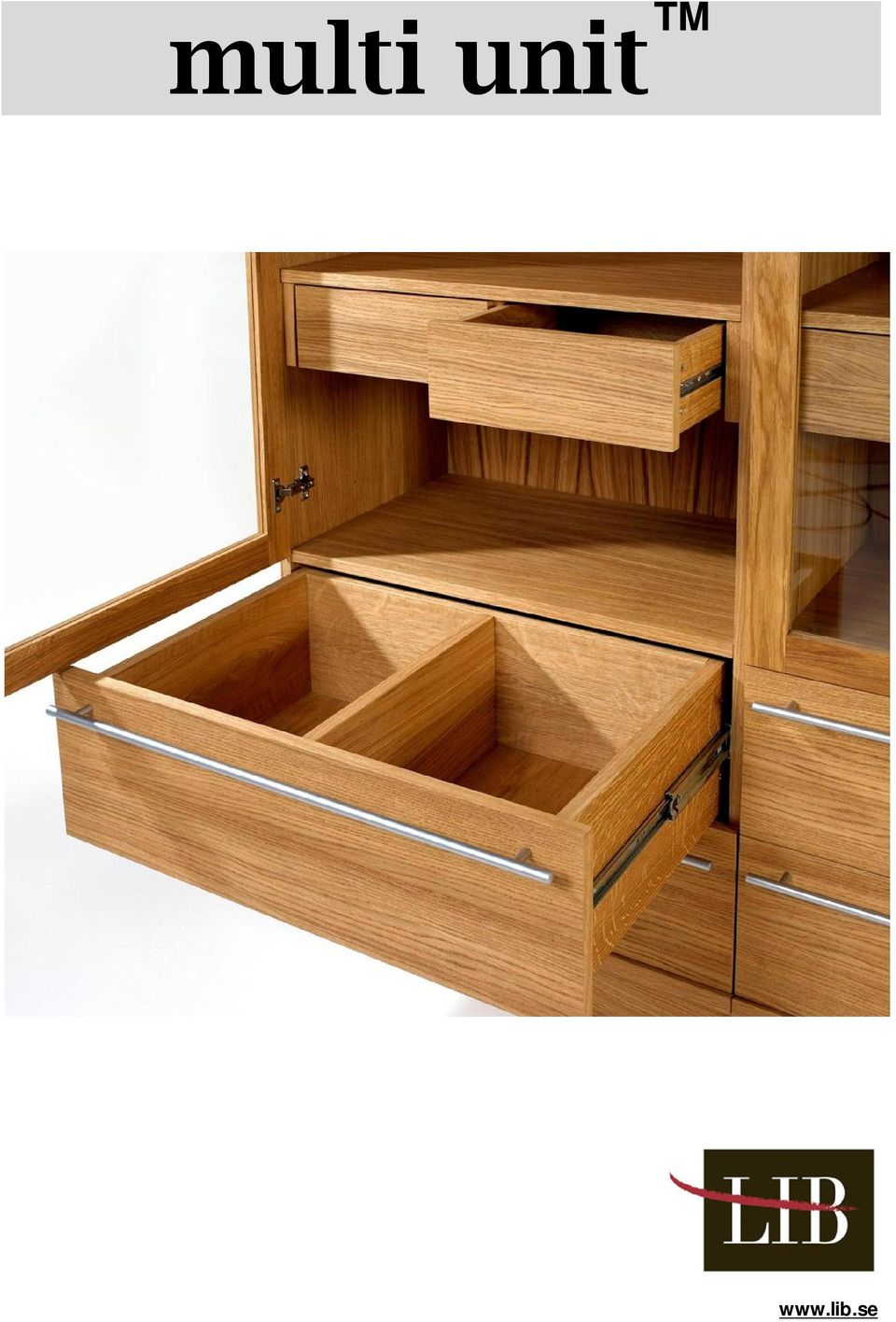

1 multi unit

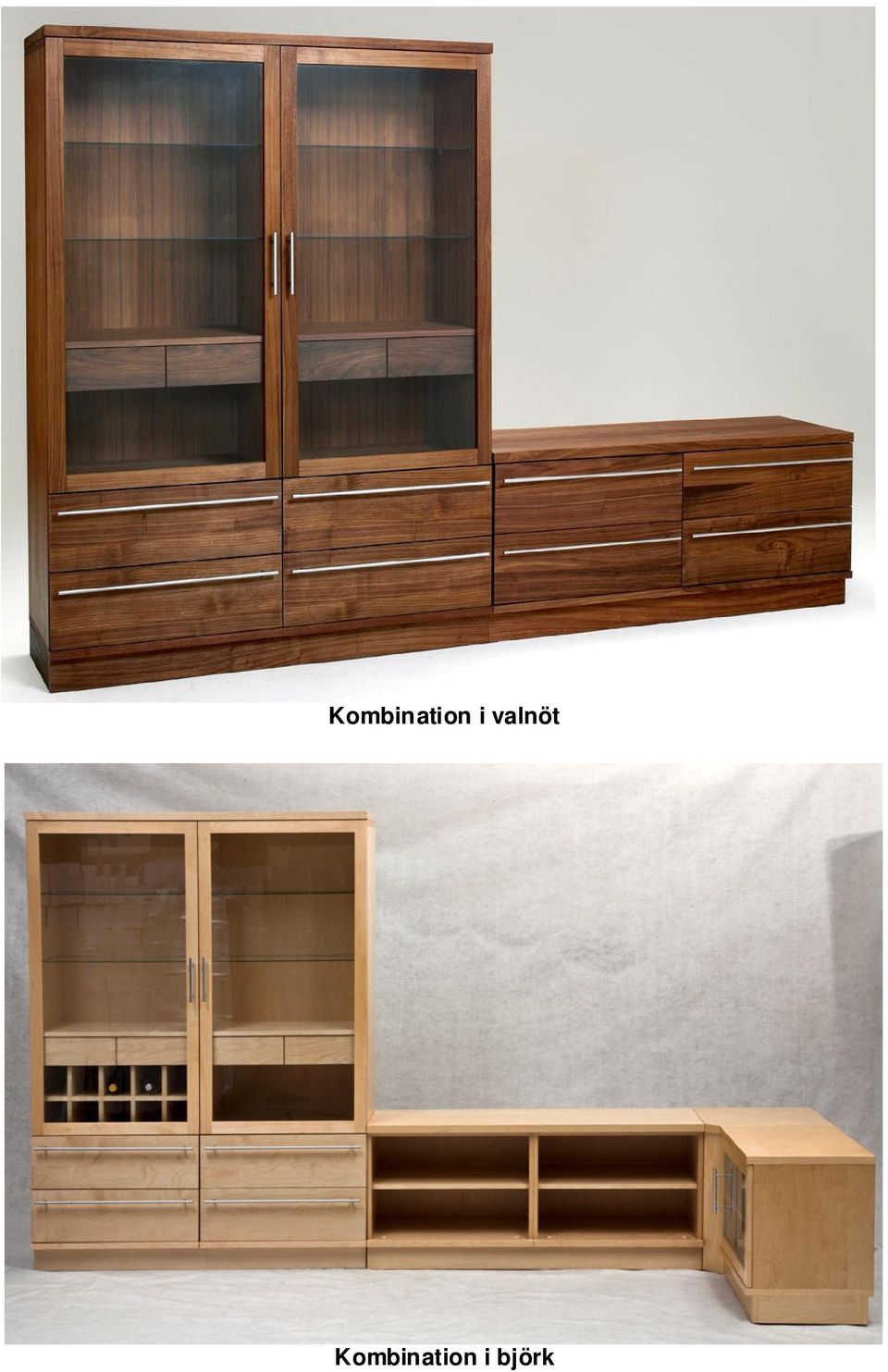

2 Kombination i valnöt Kombination i björk

3 K 4103 och K4101, oljad ek K 4102 oljad valnöt Kombination 3x x41LK + 1x4113

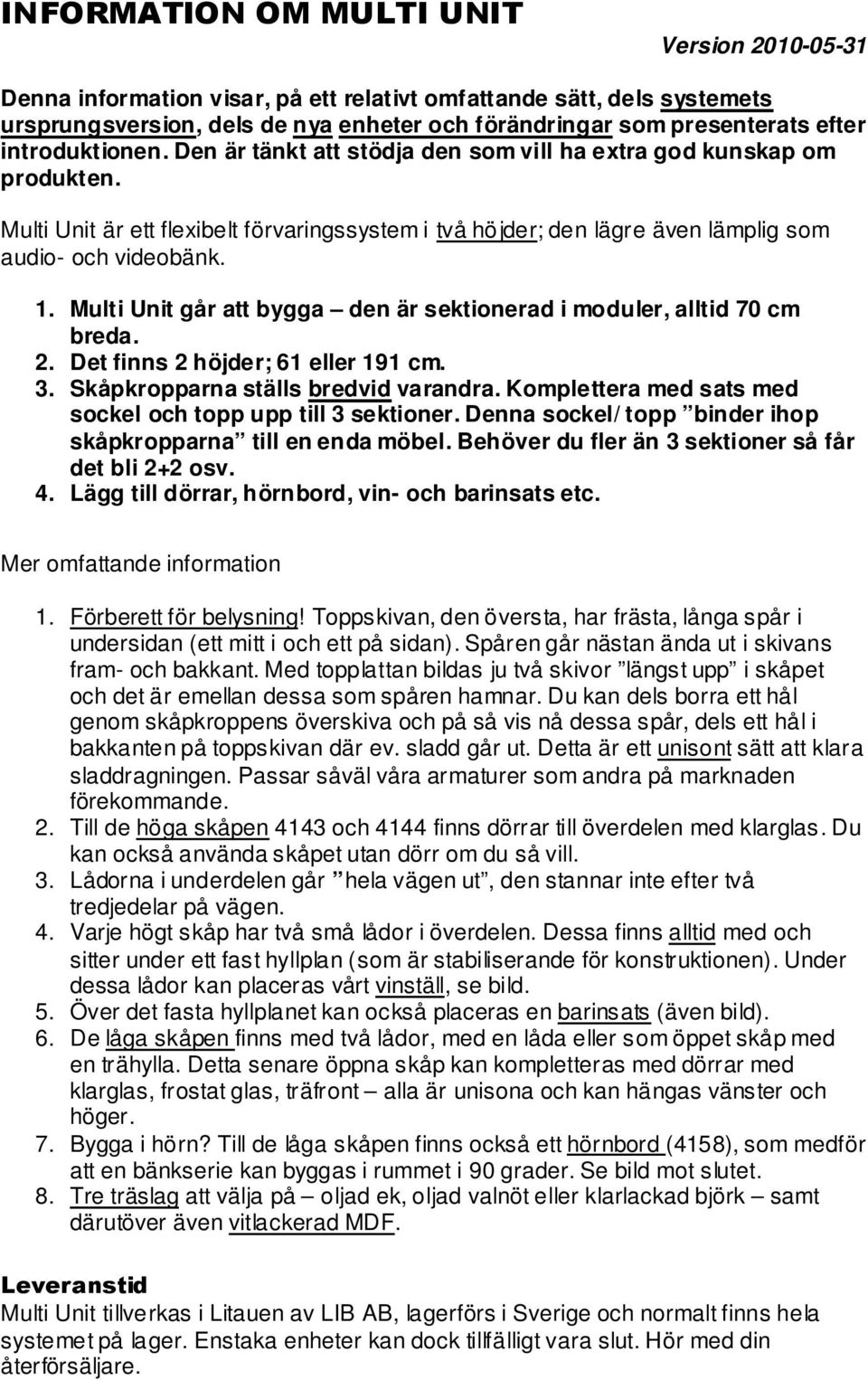

4 INFORMATION OM MULTI UNIT Version Denna information visar, på ett relativt omfattande sätt, dels systemets ursprungsversion, dels de nya enheter och förändringar som presenterats efter introduktionen. Den är tänkt att stödja den som vill ha extra god kunskap om produkten. Multi Unit är ett flexibelt förvaringssystem i två höjder; den lägre även lämplig som audio- och videobänk. 1. Multi Unit går att bygga den är sektionerad i moduler, alltid 70 cm breda. 2. Det finns 2 höjder; 61 eller 191 cm. 3. Skåpkropparna ställs bredvid varandra. Komplettera med sats med sockel och topp upp till 3 sektioner. Denna sockel/ topp binder ihop skåpkropparna till en enda möbel. Behöver du fler än 3 sektioner så får det bli 2+2 osv. 4. Lägg till dörrar, hörnbord, vin- och barinsats etc. Mer omfattande information 1. Förberett för belysning! Toppskivan, den översta, har frästa, långa spår i undersidan (ett mitt i och ett på sidan). Spåren går nästan ända ut i skivans fram- och bakkant. Med topplattan bildas ju två skivor längst upp i skåpet och det är emellan dessa som spåren hamnar. Du kan dels borra ett hål genom skåpkroppens överskiva och på så vis nå dessa spår, dels ett hål i bakkanten på toppskivan där ev. sladd går ut. Detta är ett unisont sätt att klara sladdragningen. Passar såväl våra armaturer som andra på marknaden förekommande. 2. Till de höga skåpen 4143 och 4144 finns dörrar till överdelen med klarglas. Du kan också använda skåpet utan dörr om du så vill. 3. Lådorna i underdelen går hela vägen ut, den stannar inte efter två tredjedelar på vägen. 4. Varje högt skåp har två små lådor i överdelen. Dessa finns alltid med och sitter under ett fast hyllplan (som är stabiliserande för konstruktionen). Under dessa lådor kan placeras vårt vinställ, se bild. 5. Över det fasta hyllplanet kan också placeras en barinsats (även bild). 6. De låga skåpen finns med två lådor, med en låda eller som öppet skåp med en trähylla. Detta senare öppna skåp kan kompletteras med dörrar med klarglas, frostat glas, träfront alla är unisona och kan hängas vänster och höger. 7. Bygga i hörn? Till de låga skåpen finns också ett hörnbord (4158), som medför att en bänkserie kan byggas i rummet i 90 grader. Se bild mot slutet. 8. Tre träslag att välja på oljad ek, oljad valnöt eller klarlackad björk samt därutöver även vitlackerad MDF. Leveranstid Multi Unit tillverkas i Litauen av LIB AB, lagerförs i Sverige och normalt finns hela systemet på lager. Enstaka enheter kan dock tillfälligt vara slut. Hör med din återförsäljare.

5 Under topplattan finns frästa spår för kablage man borrar själv dels upp och genom överdelen av skåpkroppen till ett spår, dels från bakkanten av toppskivan in till det spår man vill nå. Vinstället och hörnbordet Multi Unit trädörr är utformad som två lådfronter för att ge ett unisont intryck Kombination 1x x41LT + 1x x4112, oljad valnöt

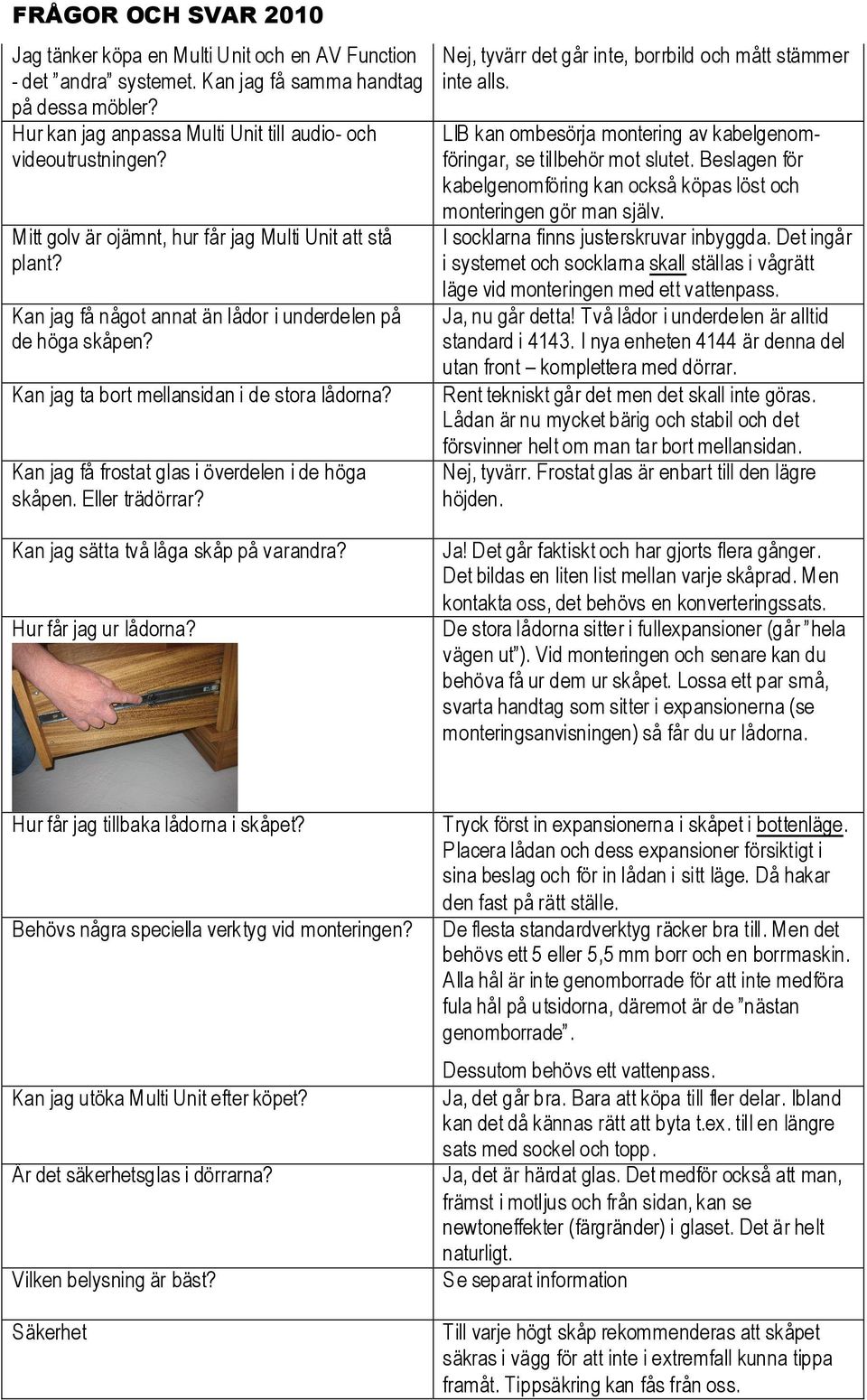

6 FRÅGOR OCH SVAR 2010 Jag tänker köpa en Multi Unit och en AV Function - det andra systemet. Kan jag få samma handtag på dessa möbler? Hur kan jag anpassa Multi Unit till audio- och videoutrustningen? Mitt golv är ojämnt, hur får jag Multi Unit att stå plant? Kan jag få något annat än lådor i underdelen på de höga skåpen? Kan jag ta bort mellansidan i de stora lådorna? Kan jag få frostat glas i överdelen i de höga skåpen. Eller trädörrar? Kan jag sätta två låga skåp på varandra? Hur får jag ur lådorna? Nej, tyvärr det går inte, borrbild och mått stämmer inte alls. LIB kan ombesörja montering av kabelgenomföringar, se tillbehör mot slutet. Beslagen för kabelgenomföring kan också köpas löst och monteringen gör man själv. I socklarna finns justerskruvar inbyggda. Det ingår i systemet och socklarna skall ställas i vågrätt läge vid monteringen med ett vattenpass. Ja, nu går detta! Två lådor i underdelen är alltid standard i I nya enheten 4144 är denna del utan front komplettera med dörrar. Rent tekniskt går det men det skall inte göras. Lådan är nu mycket bärig och stabil och det försvinner helt om man tar bort mellansidan. Nej, tyvärr. Frostat glas är enbart till den lägre höjden. Ja! Det går faktiskt och har gjorts flera gånger. Det bildas en liten list mellan varje skåprad. Men kontakta oss, det behövs en konverteringssats. De stora lådorna sitter i fullexpansioner (går hela vägen ut ). Vid monteringen och senare kan du behöva få ur dem ur skåpet. Lossa ett par små, svarta handtag som sitter i expansionerna (se monteringsanvisningen) så får du ur lådorna. Hur får jag tillbaka lådorna i skåpet? Behövs några speciella verktyg vid monteringen? Kan jag utöka Multi Unit efter köpet? Är det säkerhetsglas i dörrarna? Vilken belysning är bäst? Säkerhet Tryck först in expansionerna i skåpet i bottenläge. Placera lådan och dess expansioner försiktigt i sina beslag och för in lådan i sitt läge. Då hakar den fast på rätt ställe. De flesta standardverktyg räcker bra till. Men det behövs ett 5 eller 5,5 mm borr och en borrmaskin. Alla hål är inte genomborrade för att inte medföra fula hål på utsidorna, däremot är de nästan genomborrade. Dessutom behövs ett vattenpass. Ja, det går bra. Bara att köpa till fler delar. Ibland kan det då kännas rätt att byta t.ex. till en längre sats med sockel och topp. Ja, det är härdat glas. Det medför också att man, främst i motljus och från sidan, kan se newtoneffekter (färgränder) i glaset. Det är helt naturligt. Se separat information Till varje högt skåp rekommenderas att skåpet säkras i vägg för att inte i extremfall kunna tippa framåt. Tippsäkring kan fås från oss.

7 INNER- OCH YTTERMÅTT PÅ MODULERNA Artikel nr Kommentar Inre bredd Inre djup Inre höjd INRE MÅTT Låda i 4143 (nederdel), 4157 Hela lådan: och i 4157 Varje halva: 292 Utrymme i skåpstomme 4155 Exklusive hyllplan Utrymme i överdelen i Ovanför lilla skåpstomme 4143 lådparet Utrymme i överdelen i Nedanför lilla skåpstomme 4143 lådparet Lilla lådparet i 4143 Varje låda Vinställ Varje fack Artikel nr Kommentar Bredd Djup Höjd TOTALMÅTT & ÖVRIGT Topplatta totalt Sockel totalt Vinställ, 10 fack Totalmått x510 (bakkanter) Framkant 80 Hörnbord Handtag till hög glasdörr Skruv M4-45 mm Handtag till lådor och trädörr Skruv M4-60 mm Gångjärn Dimension stomsida Tjocklek 19 mm Dimension skåpkroppens Tjocklek 25 mm toppdel (ej topplatta = 33 mm) Glasyta i dörr 41HK Glasyta i dörr 41LK/LF Reservation för smärre måttdifferenser Multi Unit barinsats en liten skärbräda ingår också, får plats i en av lådorna

8 Kabelgenomföringar Artiklar 1 5 Bild Art. Nr Beskrivning Färg Antal/förp. Mått Genomföring plast Alufärg 1 Diam 80, 93x Genomföring plast Alufärg 1 Diam 80/ Genomföring metall Aluminium 1 78/ Genomföring metall Rostfri look 1 78/ Genomföring plast Alufärg 1 33/ Clips för kablar Alufärg 1 Hålutr. 25 mm Belysningar Belysning Led-belysning i aluminium, säljs i set av två tuber och en transformator. Belysning Led-belysning i färgtonen borstad krom, i set bestående av 3 armaturer downlight och 1 transformator. Belysning 4195 Downlight-system med LED ljuskällor, 3 x 1 watt. Upp till 6 armaturer kan monteras infällt eller utanpåliggande, på samma trafo. Reservation för smärre ändringar i mått- och utförandeuppgifter. Vissa artikelnummer i färgbroschyr Multi Unit är förändrade.se aktuell prislista för korrekta uppgifter.
