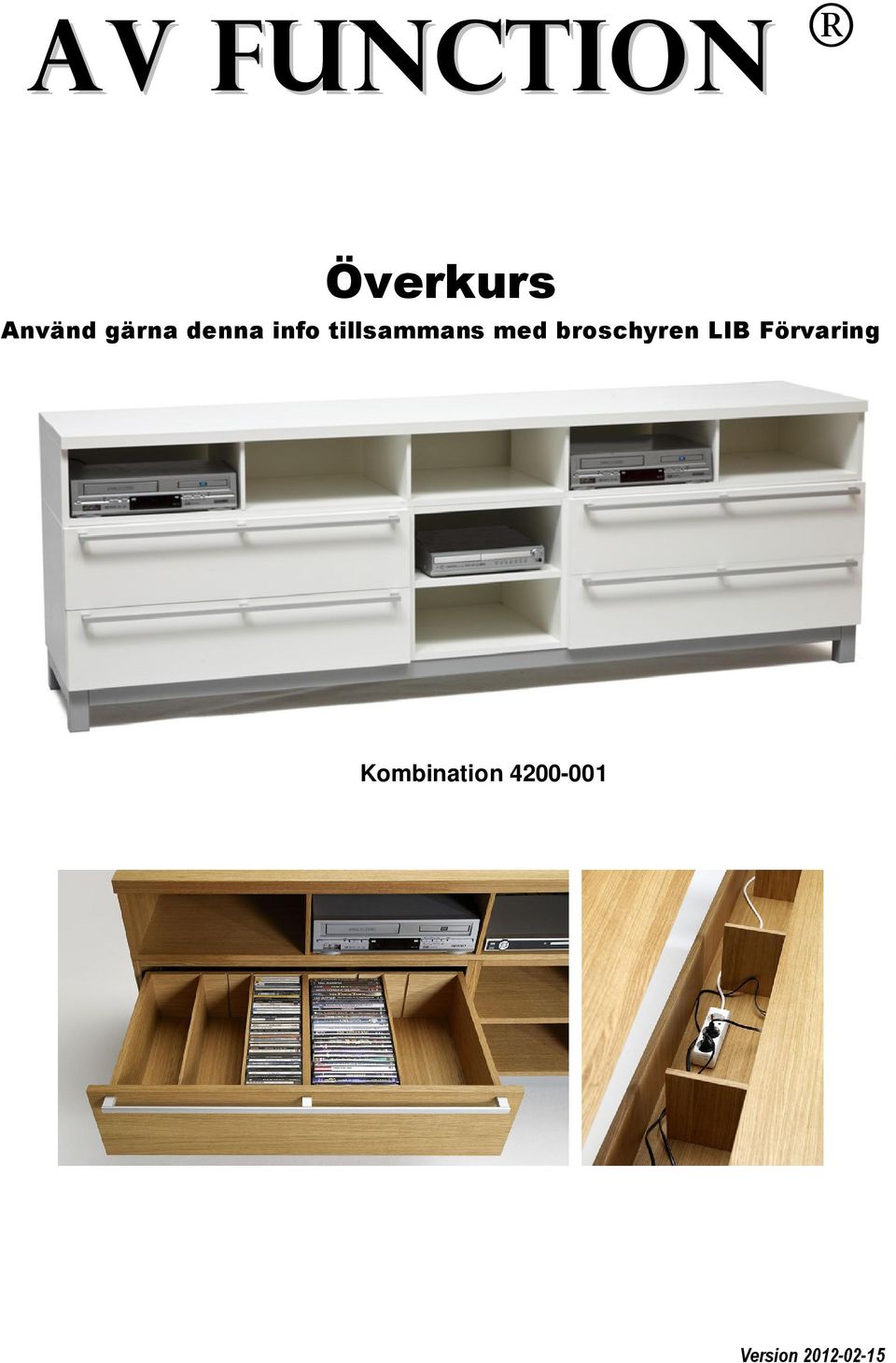

1 AV FUNCTION Överkurs Använd gärna denna info tillsammans med broschyren LIB Förvaring Kombination Version

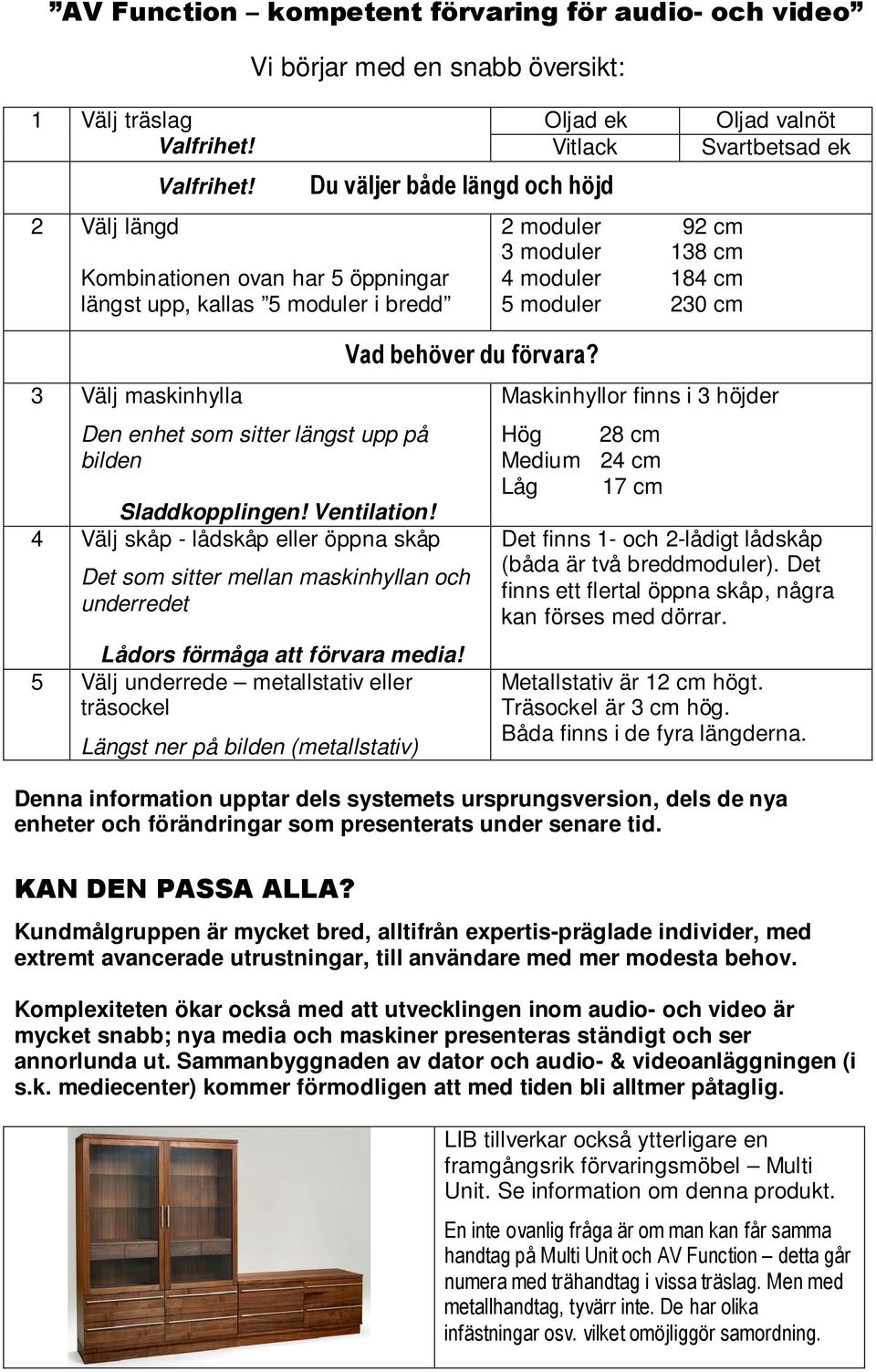

2 AV Function kompetent förvaring för audio- och video Välj träslag Valfrihet! 2 Välj längd Valfrihet! Vi börjar med en snabb översikt: Kombinationen ovan har 5 öppningar längst upp, kallas 5 moduler i bredd 3 Välj maskinhylla Den enhet som sitter längst upp på bilden Sladdkopplingen! Ventilation! 4 Välj skåp - lådskåp eller öppna skåp Oljad ek Vitlack Du väljer både längd och höjd Det som sitter mellan maskinhyllan och underredet Lådors förmåga att förvara media! 5 Välj underrede metallstativ eller träsockel Längst ner på bilden (metallstativ) Vad behöver du förvara? 2 moduler 92 cm 3 moduler 38 cm 4 moduler 84 cm 5 moduler 230 cm Oljad valnöt Svartbetsad ek Maskinhyllor finns i 3 höjder Hög 28 cm Medium 24 cm Låg 7 cm Det finns - och 2-lådigt lådskåp (båda är två breddmoduler). Det finns ett flertal öppna skåp, några kan förses med dörrar. Metallstativ är 2 cm högt. Träsockel är 3 cm hög. Båda finns i de fyra längderna. Denna information upptar dels systemets ursprungsversion, dels de nya enheter och förändringar som presenterats under senare tid. KAN DEN PASSA ALLA? Kundmålgruppen är mycket bred, alltifrån expertis-präglade individer, med extremt avancerade utrustningar, till användare med mer modesta behov. Komplexiteten ökar också med att utvecklingen inom audio- och video är mycket snabb; nya media och maskiner presenteras ständigt och ser annorlunda ut. Sammanbyggnaden av dator och audio- & videoanläggningen (i s.k. mediecenter) kommer förmodligen att med tiden bli alltmer påtaglig. LIB tillverkar också ytterligare en framgångsrik förvaringsmöbel Multi Unit. Se information om denna produkt. En inte ovanlig fråga är om man kan får samma handtag på Multi Unit och AV Function detta går numera med trähandtag i vissa träslag. Men med metallhandtag, tyvärr inte. De har olika infästningar osv. vilket omöjliggör samordning.

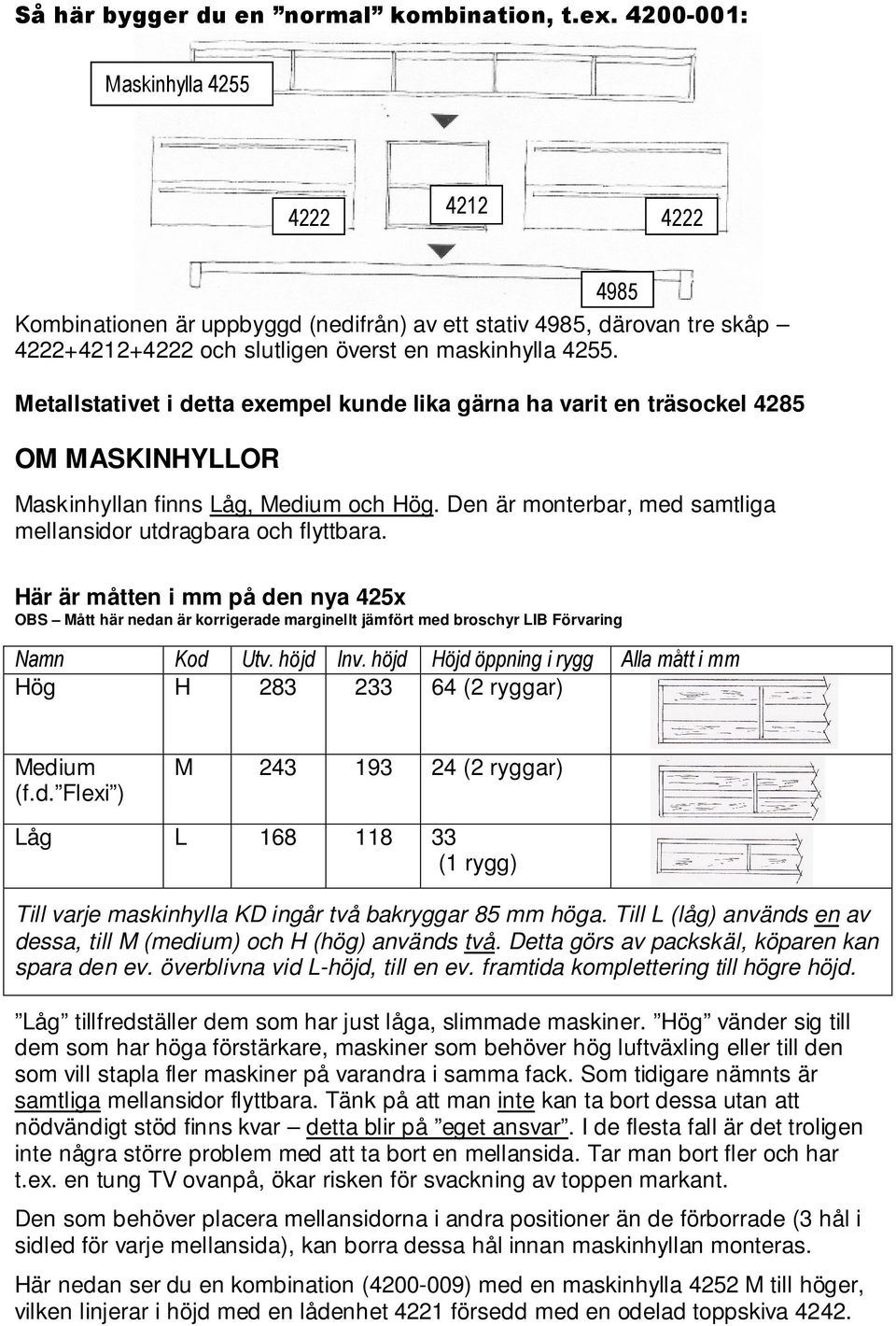

3 Så här bygger du en normal kombination, t.ex : Maskinhylla Kombinationen är uppbyggd (nedifrån) av ett stativ 4985, därovan tre skåp och slutligen överst en maskinhylla Metallstativet i detta exempel kunde lika gärna ha varit en träsockel 4285 OM MASKINHYLLOR Maskinhyllan finns Låg, Medium och Hög. Den är monterbar, med samtliga mellansidor utdragbara och flyttbara. Här är måtten i mm på den nya 425x OBS Mått här nedan är korrigerade marginellt jämfört med broschyr LIB Förvaring Namn Kod Utv. höjd Inv. höjd Höjd öppning i rygg Alla mått i mm Hög H (2 ryggar) Medium (f.d. Flexi ) M (2 ryggar) Låg L ( rygg) Till varje maskinhylla KD ingår två bakryggar 85 mm höga. Till L (låg) används en av dessa, till M (medium) och H (hög) används två. Detta görs av packskäl, köparen kan spara den ev. överblivna vid L-höjd, till en ev. framtida komplettering till högre höjd. Låg tillfredställer dem som har just låga, slimmade maskiner. Hög vänder sig till dem som har höga förstärkare, maskiner som behöver hög luftväxling eller till den som vill stapla fler maskiner på varandra i samma fack. Som tidigare nämnts är samtliga mellansidor flyttbara. Tänk på att man inte kan ta bort dessa utan att nödvändigt stöd finns kvar detta blir på eget ansvar. I de flesta fall är det troligen inte några större problem med att ta bort en mellansida. Tar man bort fler och har t.ex. en tung TV ovanpå, ökar risken för svackning av toppen markant. Den som behöver placera mellansidorna i andra positioner än de förborrade (3 hål i sidled för varje mellansida), kan borra dessa hål innan maskinhyllan monteras. Här nedan ser du en kombination ( ) med en maskinhylla 4252 M till höger, vilken linjerar i höjd med en lådenhet 422 försedd med en odelad toppskiva 4242.

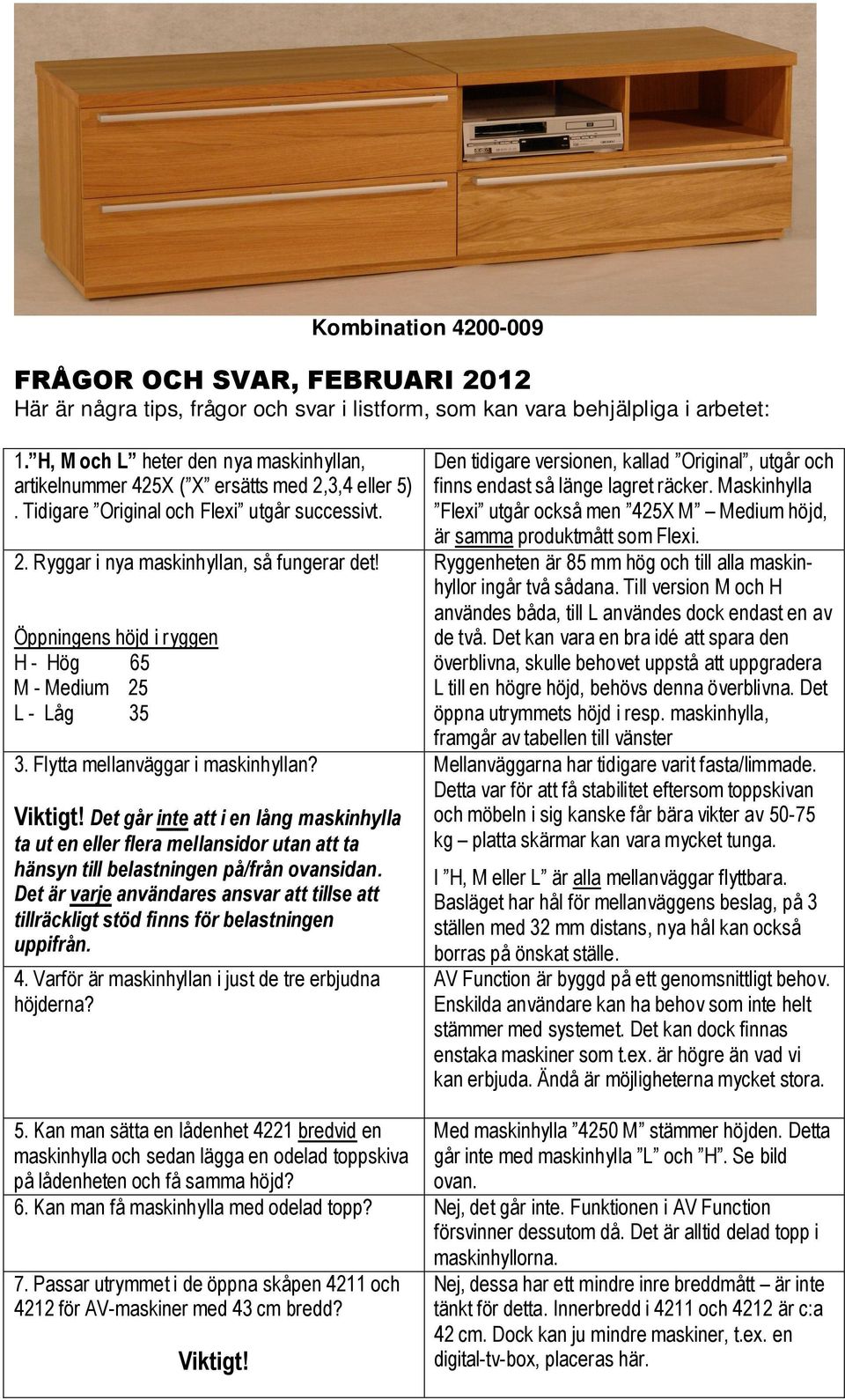

4 Kombination FRÅGOR OCH SVAR, FEBRUARI 202 Här är några tips, frågor och svar i listform, som kan vara behjälpliga i arbetet:. H, M och L heter den nya maskinhyllan, artikelnummer 425X ( X ersätts med 2,3,4 eller 5). Tidigare Original och Flexi utgår successivt. 2. Ryggar i nya maskinhyllan, så fungerar det! Öppningens höjd i ryggen H - Hög 65 M - Medium 25 L - Låg Flytta mellanväggar i maskinhyllan? Viktigt! Det går inte att i en lång maskinhylla ta ut en eller flera mellansidor utan att ta hänsyn till belastningen på/från ovansidan. Det är varje användares ansvar att tillse att tillräckligt stöd finns för belastningen uppifrån. 4. Varför är maskinhyllan i just de tre erbjudna höjderna? Den tidigare versionen, kallad Original, utgår och finns endast så länge lagret räcker. Maskinhylla Flexi utgår också men 425X M Medium höjd, är samma produktmått som Flexi. Ryggenheten är 85 mm hög och till alla maskinhyllor ingår två sådana. Till version M och H användes båda, till L användes dock endast en av de två. Det kan vara en bra idé att spara den överblivna, skulle behovet uppstå att uppgradera L till en högre höjd, behövs denna överblivna. Det öppna utrymmets höjd i resp. maskinhylla, framgår av tabellen till vänster Mellanväggarna har tidigare varit fasta/limmade. Detta var för att få stabilitet eftersom toppskivan och möbeln i sig kanske får bära vikter av kg platta skärmar kan vara mycket tunga. I H, M eller L är alla mellanväggar flyttbara. Basläget har hål för mellanväggens beslag, på 3 ställen med 32 mm distans, nya hål kan också borras på önskat ställe. AV Function är byggd på ett genomsnittligt behov. Enskilda användare kan ha behov som inte helt stämmer med systemet. Det kan dock finnas enstaka maskiner som t.ex. är högre än vad vi kan erbjuda. Ändå är möjligheterna mycket stora. 5. Kan man sätta en lådenhet 422 bredvid en maskinhylla och sedan lägga en odelad toppskiva på lådenheten och få samma höjd? Med maskinhylla 4250 M stämmer höjden. Detta går inte med maskinhylla L och H. Se bild ovan. 6. Kan man få maskinhylla med odelad topp? Nej, det går inte. Funktionen i AV Function försvinner dessutom då. Det är alltid delad topp i maskinhyllorna. 7. Passar utrymmet i de öppna skåpen 42 och 422 för AV-maskiner med 43 cm bredd? Viktigt! Nej, dessa har ett mindre inre breddmått är inte tänkt för detta. Innerbredd i 42 och 422 är c:a 42 cm. Dock kan ju mindre maskiner, t.ex. en digital-tv-box, placeras här.

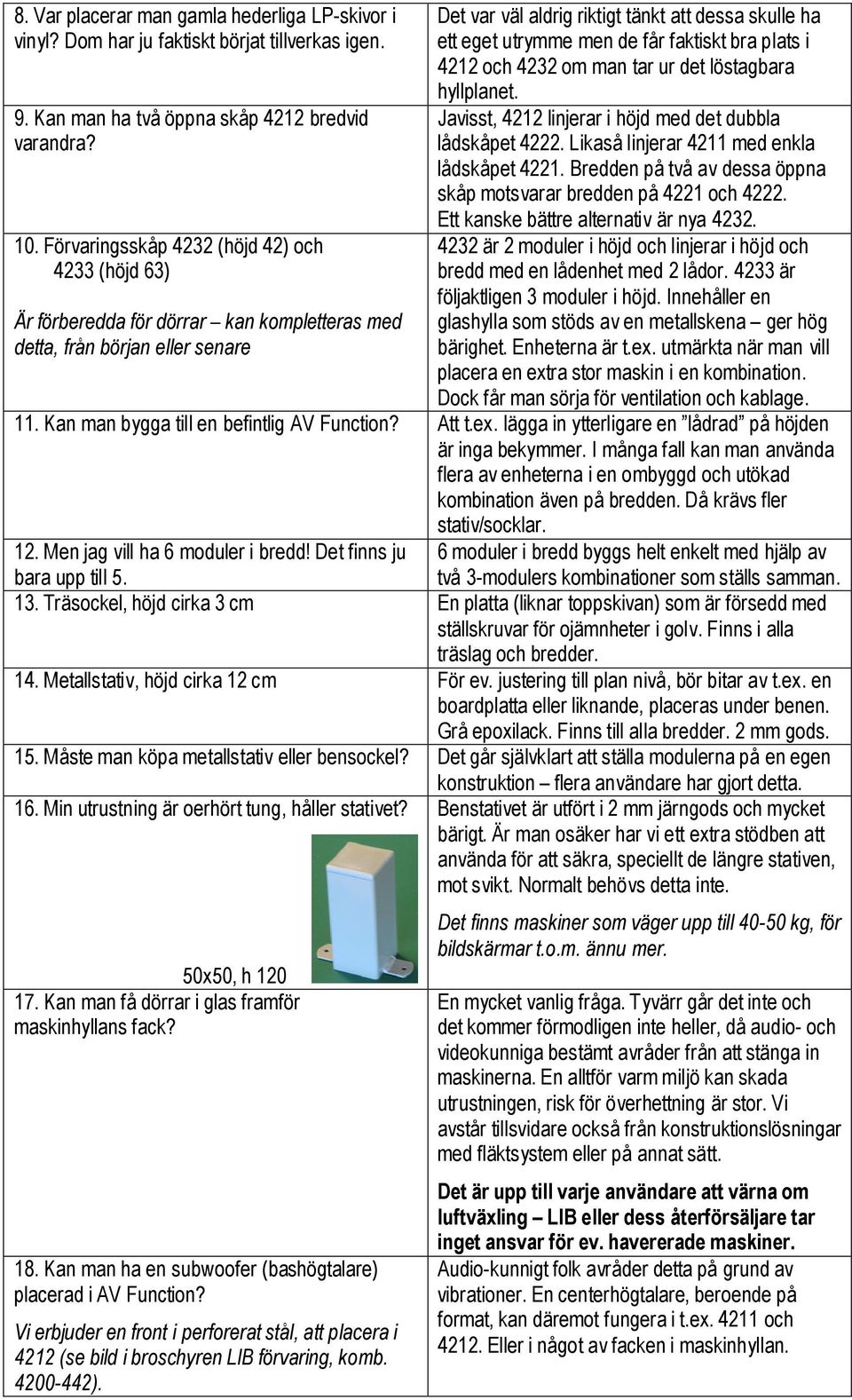

5 8. Var placerar man gamla hederliga LP-skivor i vinyl? Dom har ju faktiskt börjat tillverkas igen. 9. Kan man ha två öppna skåp 422 bredvid varandra? 0. Förvaringsskåp 4232 (höjd 42) och 4233 (höjd 63) Är förberedda för dörrar kan kompletteras med detta, från början eller senare Det var väl aldrig riktigt tänkt att dessa skulle ha ett eget utrymme men de får faktiskt bra plats i 422 och 4232 om man tar ur det löstagbara hyllplanet. Javisst, 422 linjerar i höjd med det dubbla lådskåpet Likaså linjerar 42 med enkla lådskåpet 422. Bredden på två av dessa öppna skåp motsvarar bredden på 422 och Ett kanske bättre alternativ är nya är 2 moduler i höjd och linjerar i höjd och bredd med en lådenhet med 2 lådor är följaktligen 3 moduler i höjd. Innehåller en glashylla som stöds av en metallskena ger hög bärighet. Enheterna är t.ex. utmärkta när man vill placera en extra stor maskin i en kombination. Dock får man sörja för ventilation och kablage.. Kan man bygga till en befintlig AV Function? Att t.ex. lägga in ytterligare en lådrad på höjden är inga bekymmer. I många fall kan man använda flera av enheterna i en ombyggd och utökad kombination även på bredden. Då krävs fler stativ/socklar. 2. Men jag vill ha 6 moduler i bredd! Det finns ju 6 moduler i bredd byggs helt enkelt med hjälp av bara upp till 5. två 3-modulers kombinationer som ställs samman. 3. Träsockel, höjd cirka 3 cm En platta (liknar toppskivan) som är försedd med ställskruvar för ojämnheter i golv. Finns i alla träslag och bredder. 4. Metallstativ, höjd cirka 2 cm För ev. justering till plan nivå, bör bitar av t.ex. en boardplatta eller liknande, placeras under benen. Grå epoxilack. Finns till alla bredder. 2 mm gods. 5. Måste man köpa metallstativ eller bensockel? Det går självklart att ställa modulerna på en egen konstruktion flera användare har gjort detta. 6. Min utrustning är oerhört tung, håller stativet? 50x50, h Kan man få dörrar i glas framför maskinhyllans fack? 8. Kan man ha en subwoofer (bashögtalare) placerad i AV Function? Vi erbjuder en front i perforerat stål, att placera i 422 (se bild i broschyren LIB förvaring, komb ). Benstativet är utfört i 2 mm järngods och mycket bärigt. Är man osäker har vi ett extra stödben att använda för att säkra, speciellt de längre stativen, mot svikt. Normalt behövs detta inte. Det finns maskiner som väger upp till kg, för bildskärmar t.o.m. ännu mer. En mycket vanlig fråga. Tyvärr går det inte och det kommer förmodligen inte heller, då audio- och videokunniga bestämt avråder från att stänga in maskinerna. En alltför varm miljö kan skada utrustningen, risk för överhettning är stor. Vi avstår tillsvidare också från konstruktionslösningar med fläktsystem eller på annat sätt. Det är upp till varje användare att värna om luftväxling LIB eller dess återförsäljare tar inget ansvar för ev. havererade maskiner. Audio-kunnigt folk avråder detta på grund av vibrationer. En centerhögtalare, beroende på format, kan däremot fungera i t.ex. 42 och 422. Eller i något av facken i maskinhyllan.

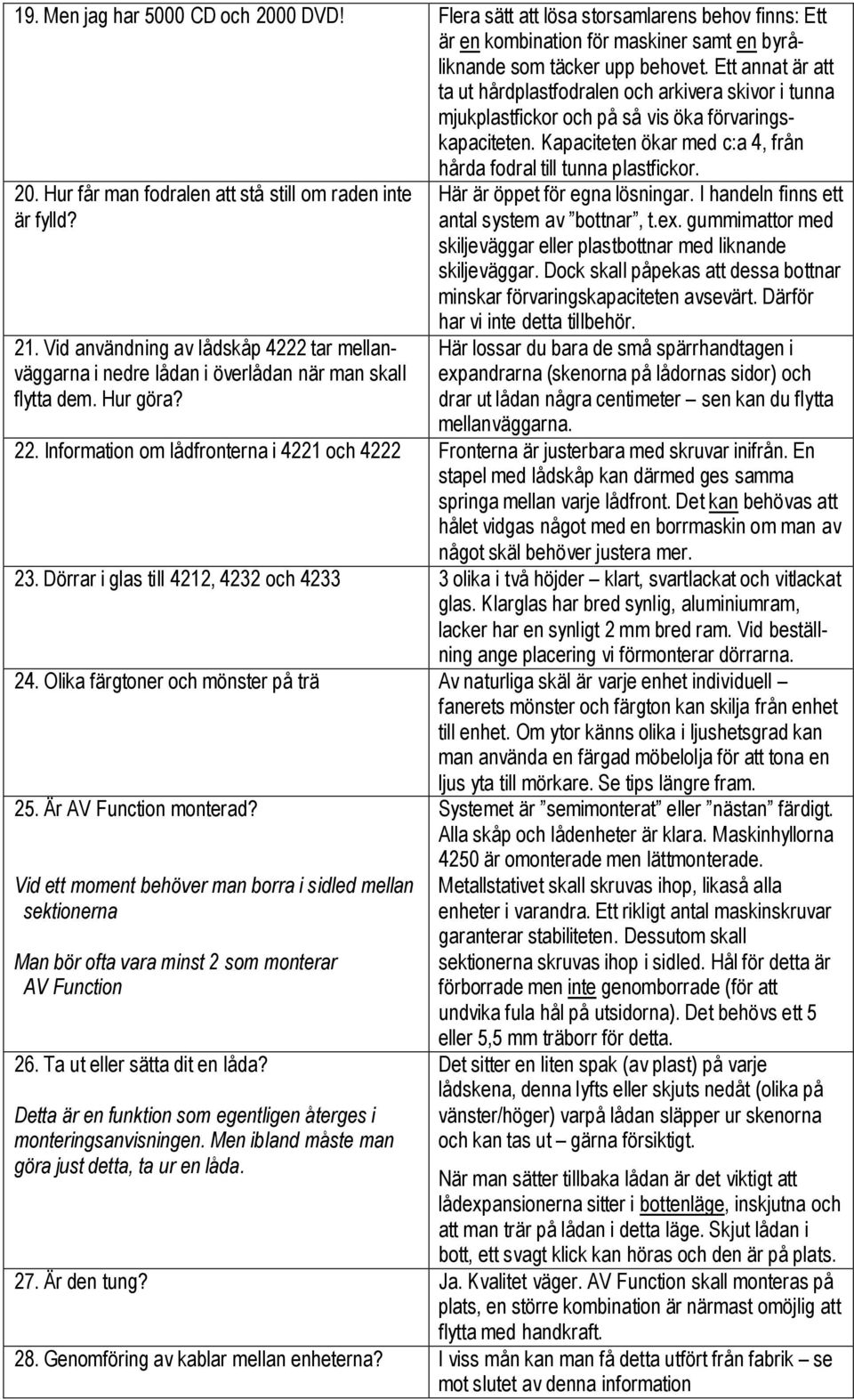

6 9. Men jag har 5000 CD och 2000 DVD! Flera sätt att lösa storsamlarens behov finns: Ett är en kombination för maskiner samt en byråliknande som täcker upp behovet. Ett annat är att ta ut hårdplastfodralen och arkivera skivor i tunna mjukplastfickor och på så vis öka förvaringskapaciteten. Kapaciteten ökar med c:a 4, från hårda fodral till tunna plastfickor. 20. Hur får man fodralen att stå still om raden inte är fylld? 2. Vid användning av lådskåp 4222 tar mellanväggarna i nedre lådan i överlådan när man skall flytta dem. Hur göra? Här är öppet för egna lösningar. I handeln finns ett antal system av bottnar, t.ex. gummimattor med skiljeväggar eller plastbottnar med liknande skiljeväggar. Dock skall påpekas att dessa bottnar minskar förvaringskapaciteten avsevärt. Därför har vi inte detta tillbehör. Här lossar du bara de små spärrhandtagen i expandrarna (skenorna på lådornas sidor) och drar ut lådan några centimeter sen kan du flytta mellanväggarna. 22. Information om lådfronterna i 422 och 4222 Fronterna är justerbara med skruvar inifrån. En stapel med lådskåp kan därmed ges samma springa mellan varje lådfront. Det kan behövas att hålet vidgas något med en borrmaskin om man av något skäl behöver justera mer. 23. Dörrar i glas till 422, 4232 och olika i två höjder klart, svartlackat och vitlackat glas. Klarglas har bred synlig, aluminiumram, lacker har en synligt 2 mm bred ram. Vid beställning ange placering vi förmonterar dörrarna. 24. Olika färgtoner och mönster på trä Av naturliga skäl är varje enhet individuell fanerets mönster och färgton kan skilja från enhet till enhet. Om ytor känns olika i ljushetsgrad kan man använda en färgad möbelolja för att tona en ljus yta till mörkare. Se tips längre fram. 25. Är AV Function monterad? Vid ett moment behöver man borra i sidled mellan sektionerna Man bör ofta vara minst 2 som monterar AV Function 26. Ta ut eller sätta dit en låda? Detta är en funktion som egentligen återges i monteringsanvisningen. Men ibland måste man göra just detta, ta ur en låda. Systemet är semimonterat eller nästan färdigt. Alla skåp och lådenheter är klara. Maskinhyllorna 4250 är omonterade men lättmonterade. Metallstativet skall skruvas ihop, likaså alla enheter i varandra. Ett rikligt antal maskinskruvar garanterar stabiliteten. Dessutom skall sektionerna skruvas ihop i sidled. Hål för detta är förborrade men inte genomborrade (för att undvika fula hål på utsidorna). Det behövs ett 5 eller 5,5 mm träborr för detta. Det sitter en liten spak (av plast) på varje lådskena, denna lyfts eller skjuts nedåt (olika på vänster/höger) varpå lådan släpper ur skenorna och kan tas ut gärna försiktigt. När man sätter tillbaka lådan är det viktigt att lådexpansionerna sitter i bottenläge, inskjutna och att man trär på lådan i detta läge. Skjut lådan i bott, ett svagt klick kan höras och den är på plats. 27. Är den tung? Ja. Kvalitet väger. AV Function skall monteras på plats, en större kombination är närmast omöjlig att flytta med handkraft. 28. Genomföring av kablar mellan enheterna? I viss mån kan man få detta utfört från fabrik se mot slutet av denna information

7 INNER- OCH YTTERMÅTT PÅ MODULERNA Måttuppgifter i första delen nedan avser inre mått, att använda för den som t.ex. skall placera en apparat i ett utrymme. Yttermått anges efter snedstrecket. Mått anges i prislista i cm. Eftersom måtten ibland är avrundade, t.ex. 504 mm anges som 50 cm, blir 2 enheter 50 cm som staplas på varandra 0 cm. Därför stämmer inte alltid måttangivelser i cm. Alla mått nedan i mm. Reservation dock för en viss tolerans, +./. mm. INRE / YTTRE MÅTT Artikel nr Kommentar Inre/yttre bredd D:o djup D:o höjd 42 Öppet skåp 422 / / / Öppet skåp Hyllplan ingår 422 / / / Lådskåp Innermått = lådmått 823 / / / Lådskåp 2 Som / / / L Maskinh. Låg 92 cm 435 i fack / utv / / L Maskinh. Låg 38 cm rygg, öppning 439 i fack / utv / / L Maskinh. Låg 84 cm 33 mm 44 i fack / utv / / L Maskinh. Låg 230 cm 442 i fack / utv / / M Maskinh. Med 92 cm 435 i fack / utv / / M Maskinh. Med 38 cm 2 ryggar, öppning 439 i fack / utv / / M Maskinh. Med 84 cm 24 mm 44 i fack / utv / / M Maskinh. Med 230 cm 442 i fack / utv / / H Maskinh. Hög 92 cm 435 i fack / utv / / H Maskinh. Hög 38 cm 2 ryggar, öppning 439 i fack / utv / / H Maskinh. Hög 84 cm 64 mm 44 i fack / utv / / H Maskinh. Hög 230 cm 442 i fack / utv / / 283 TOTALMÅTT & ÖVRIGT Artikel nr Kommentar Bredd Djup Höjd Topplatta totalt Topplatta delad, inre del Topplatta delad, yttre del Metallstativ Träsockel Handtag, metall Skivdimension stommar Tjocklek 9 mm Skivdimension vägg maskinh. Tjocklek 3 mm Friyta för DVD-fodral 98 Friyta för CD-fodral 30 Friyta för minifack *) 60 Kablageränna i maskinh. 42 Ventilationsspringa bakkant 30 Kommentarer: Att handtaget är 35 mm djup innebär att AV Function är djup, 555 mm totalt. Tänk på att all måttsättning innehåller begreppet tolerans. Speciellt möbler, som kombineras där enheter placeras bredvid varandra, kan ge ökade breddeffekter. *) Minifack är det fack som bildas när man ställer in en lådhalva för rad DVD och rad CD då blir ett litet smalt fack över. Kan användas till fjärrkontroller, kablage etc.

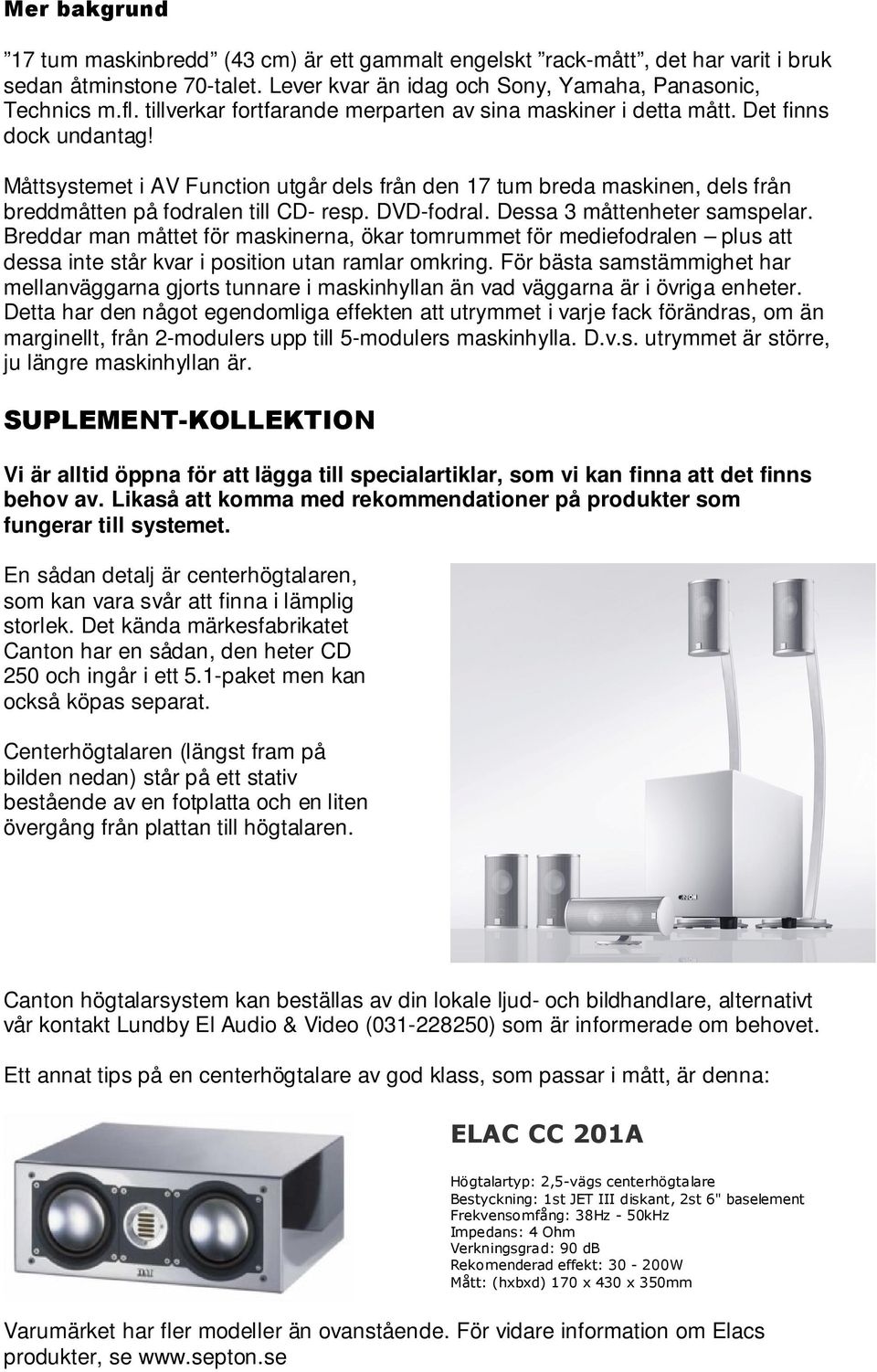

8 Mer bakgrund 7 tum maskinbredd (43 cm) är ett gammalt engelskt rack-mått, det har varit i bruk sedan åtminstone 70-talet. Lever kvar än idag och Sony, Yamaha, Panasonic, Technics m.fl. tillverkar fortfarande merparten av sina maskiner i detta mått. Det finns dock undantag! Måttsystemet i AV Function utgår dels från den 7 tum breda maskinen, dels från breddmåtten på fodralen till CD- resp. DVD-fodral. Dessa 3 måttenheter samspelar. Breddar man måttet för maskinerna, ökar tomrummet för mediefodralen plus att dessa inte står kvar i position utan ramlar omkring. För bästa samstämmighet har mellanväggarna gjorts tunnare i maskinhyllan än vad väggarna är i övriga enheter. Detta har den något egendomliga effekten att utrymmet i varje fack förändras, om än marginellt, från 2-modulers upp till 5-modulers maskinhylla. D.v.s. utrymmet är större, ju längre maskinhyllan är. SUPLEMENT-KOLLEKTION Vi är alltid öppna för att lägga till specialartiklar, som vi kan finna att det finns behov av. Likaså att komma med rekommendationer på produkter som fungerar till systemet. En sådan detalj är centerhögtalaren, som kan vara svår att finna i lämplig storlek. Det kända märkesfabrikatet Canton har en sådan, den heter CD 250 och ingår i ett 5.-paket men kan också köpas separat. Centerhögtalaren (längst fram på bilden nedan) står på ett stativ bestående av en fotplatta och en liten övergång från plattan till högtalaren. Canton högtalarsystem kan beställas av din lokale ljud- och bildhandlare, alternativt vår kontakt Lundby El Audio & Video ( ) som är informerade om behovet. Ett annat tips på en centerhögtalare av god klass, som passar i mått, är denna: ELAC CC 20A Högtalartyp: 2,5-vägs centerhögtalare Bestyckning: st JET III diskant, 2st 6" baselement Frekvensomfång: 38Hz - 50kHz Impedans: 4 Ohm Verkningsgrad: 90 db Rekomenderad effekt: W Mått: (hxbxd) 70 x 430 x 350mm Varumärket har fler modeller än ovanstående. För vidare information om Elacs produkter, se

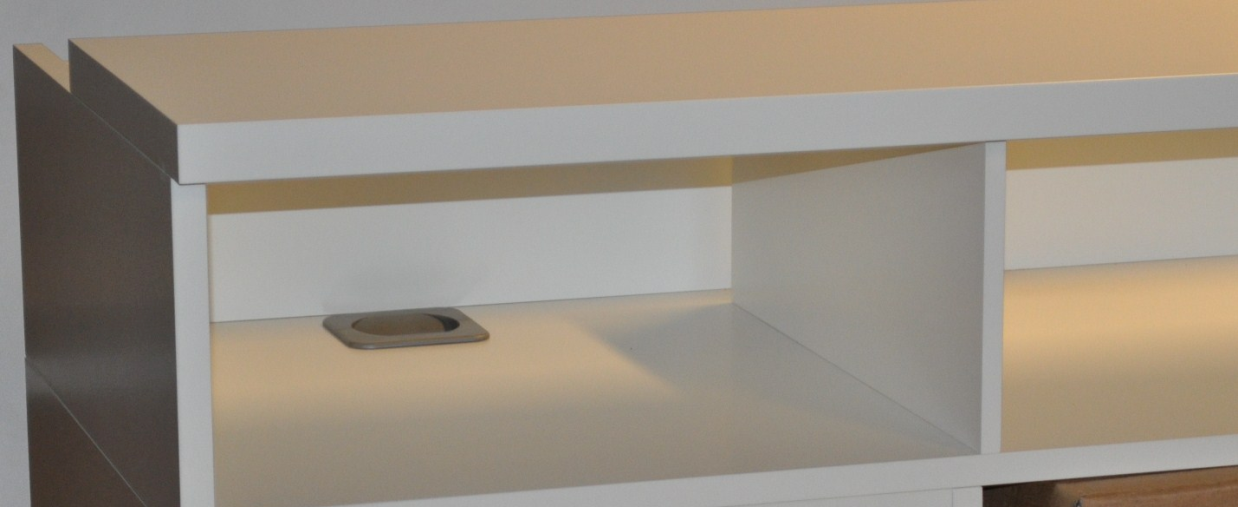

9 KABELGENOMFÖRINGAR M.M. Exempel på genomföring - från maskinhylla ned till öppet skåp 422. Här har vi använt beslag Detta är ett plastbeslag i detta fall är beslaget knappast synligt. Vi har här gjort 3 genomföringar med 2 beslag För genomföringar i t.ex. överdelar, rekommenderar vi metallbeslag. Artiklar 5 Kabelgenomföringar kan användas t.ex. till enheterna 42 och 422. Bild Art. Nr Beskrivning Genomföring plast Genomföring plast Genomföring metall Genomföring metall Genomföring plast Clips för kablar Färg Alufärg Alufärg Aluminium Rostfri look Alufärg Alufärg Antal/förp. Mått Diam 80, 93x93 Diam 80/87 78/90 78/90 33/40 Hålutr. 25 mm Clips för kablar (i bild ovan som nr 5) i aluminiumfärgad plast. På oljade ytor bör clipset skruvas fast med träskruv, för lackade ytor räcker den självklistrande funktionen. Clipsets ringdel är fjädrande och öppnar vid inlägg av sladdar. Mått: Diam 25 (öppning), fästplattans mått 43x20mm, höjd 40 mm.

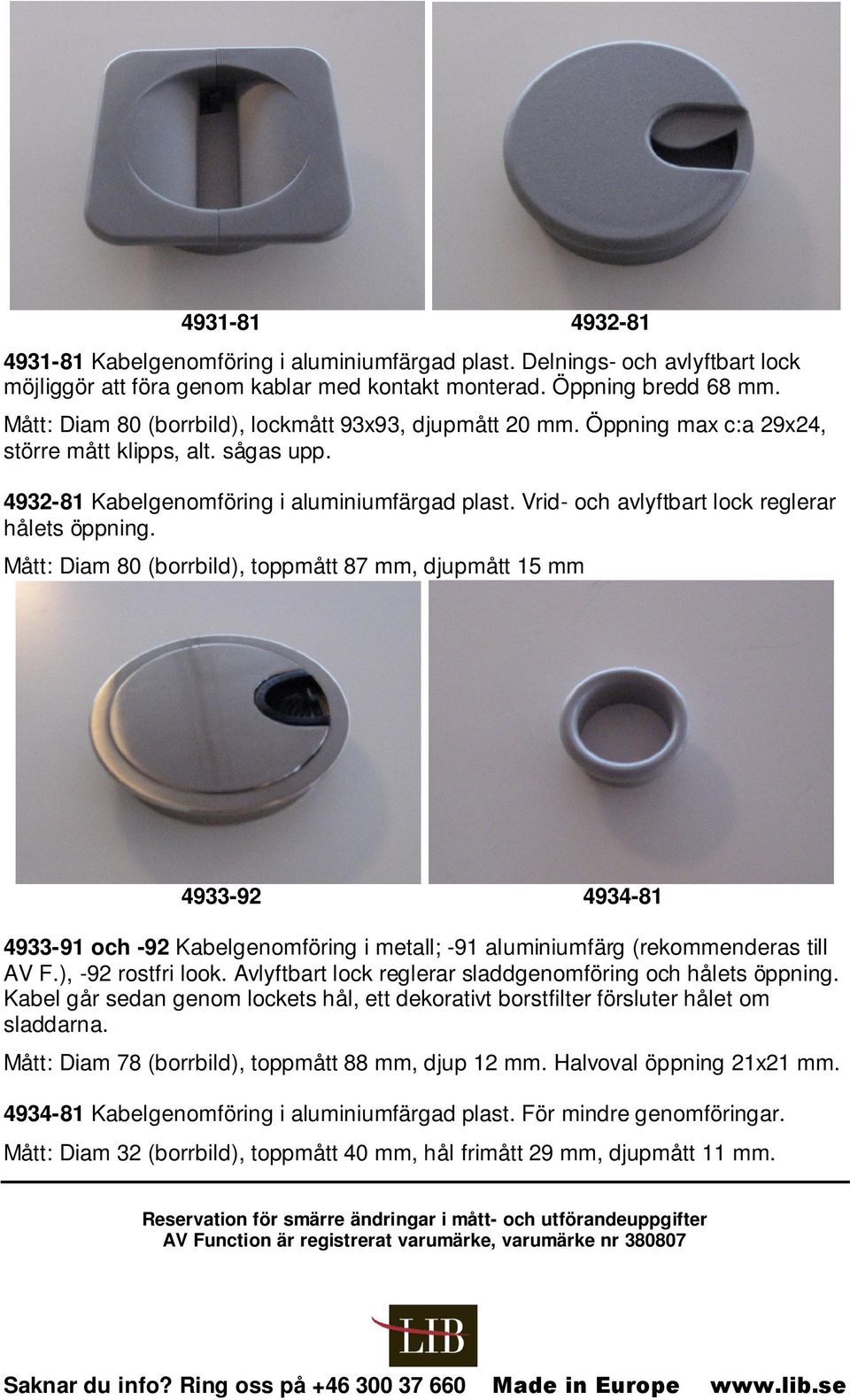

10 Kabelgenomföring i aluminiumfärgad plast. Delnings- och avlyftbart lock möjliggör att föra genom kablar med kontakt monterad. Öppning bredd 68 mm. Mått: Diam 80 (borrbild), lockmått 93x93, djupmått 20 mm. Öppning max c:a 29x24, större mått klipps, alt. sågas upp Kabelgenomföring i aluminiumfärgad plast. Vrid- och avlyftbart lock reglerar hålets öppning. Mått: Diam 80 (borrbild), toppmått 87 mm, djupmått 5 mm och -92 Kabelgenomföring i metall; -9 aluminiumfärg (rekommenderas till AV F.), -92 rostfri look. Avlyftbart lock reglerar sladdgenomföring och hålets öppning. Kabel går sedan genom lockets hål, ett dekorativt borstfilter försluter hålet om sladdarna. Mått: Diam 78 (borrbild), toppmått 88 mm, djup 2 mm. Halvoval öppning 2x2 mm Kabelgenomföring i aluminiumfärgad plast. För mindre genomföringar. Mått: Diam 32 (borrbild), toppmått 40 mm, hål frimått 29 mm, djupmått mm. Reservation för smärre ändringar i mått- och utförandeuppgifter AV Function är registrerat varumärke, varumärke nr Saknar du info? Ring oss på Made in Europe
