1 Downlights EL Halogen och LED EL & VVS FÖR DIN SÄKERHET

2 Belys ditt hem med downlights av hög kvalitet och med elegant design. Välj bland ett brett sortiment med armaturer för ljuskällor av halogen eller energisparande LED. Med nyckelord som säkerhet, funktion, kvalitet och design har vi skapat armaturer som vi hoppas ska passa dig och dina belysningsbehov. För att säkerhetsställa våra produkter på bästa sätt, har vi valt att arbeta med värmeavvisande material som aluminium, zink legering och värmebeständiga silikonkablar. I våra LED-armaturer använder vi oss av Highpower LED-chip från världsledande producenter, för att få en jämn färgåtergivning och bra driftsäkerhet på våra produkter. Med denna broschyr vill vi ge en hjälpande hand att hitta rätt belysning som ska passa dina önskemål. Hur planerar jag min belysning? Armaturerna i broschyren har olika funktioner, och beroende på vilken effekt man vill uppnå, eller var man ska placera sina downlights, är det viktigt att få rätt armatur på rätt plats. Downlights kan användas på de flesta ställen, men vanligtvis som arbetsbelysning i kök, badrumsbelysning, stämningsbelysning, möbelbelysning, fasadbelysning eller som dekorativ allmänbelysning. Olika symboler finns på baksidan av varje förpackning, och tillsammans med vår symbolguide på sid hjälper det dig att välja rätt produkt. Vid placering i våtutrymme eller utomhus måste armaturerna vara godkända för denna typ av installation, och är därför indelade i olika IP-klasser (se sid 28). 2

3 Det är även viktigt att tänka på vilket inbyggnadsdjup och material man ska installera produkterna i. Det finns vissa krav när man installerar downlights p g a värmeutveckling och avstånd till brännbart material. Säkerhetsboxar rekommenderas till alla halogeninstallationer för att ge en bra säkerhet mot brännbart material. Om man ska koppla en dimmer till armaturerna i sin anläggning rekommenderas halogenljuskällorna. Man kan dimra LED, men det är i dagsläget mer komplicerat än halogen. Halogen Halogenarmaturerna finns i olika utförande, i fast eller riktbar modell, olika färger, material, funktioner och design. Alla armaturerna är godkända för ett max angett watt-tal, men kan bytas ut mot svagare ljuskälla eller en LED med överensstämmande sockel, så länge det inte frångår transformatorns kapacitet. G4-armaturerna passar bäst till möbler/bokhyllor etc eller där man har ett kort avstånd till den belysta ytan. Men de kan även användas i tak där man önskar en mjukare belysning. Vissa armaturer kan kompletteras med en förhöjningsring för utanpåliggande montage. MR11-armaturerna passar bra till utrymmen med låg takhöjd, snedtak eller i normal takhöjd där man inte vill ha för kraftig belysning. MR16-armaturerna passar till allmän belysning vid normal takhöjd. Vissa MR16 och MR11 armaturer kan kompletteras med en distanshållare med GU10 sockel (passande för 230V halogen eller LED) för en installation med 230V, vilket är en bra installation när du behöver dra längre kabel mellan armaturerna. Annars är ett 12Vsystem att föredra, för ökad livslängd på ljuskällorna och klarare ljusutbyte. 3

4 LED (Light Emitting Diod) LED-armaturer finns i olika utförande och kan ersätta halogenbelysningens flesta användningsområden. Armaturerna finns i 1,2-4,8W med varmtonat ljus, samt effektfulla ljusskenor för att vid dolda ytor skapa en stämningsfull belysning. 1-2W High Power LED är jämförbart med 15-20W glödljus och finns med olika spridningsvinklar och monteringssätt för att lösa det flesta belysningsbehov. 3-4W High Power LED är jämförbart med 35-50W glödljus och passar bra till allmänbelysning vid normal takhöjd. Det finns även armaturer med inbyggd transformator för att kunna installera med 230V fram till varje armatur. LED-armaturerna kräver i regel en enklare installation, då värmeutvecklingen inte är lika stor i denna sorts armaturer. Detta gör att man kan montera med mindre infällnadsdjup. Men en LED-lampa mår bäst av om det finns god luftarea för att öka livslängden. Bra att veta om LED Är energisnål och miljövänlig. Lång livslängd, ca tim (glödljus ca 1000 tim). Låg värmeutveckling. Stötsäker. LED med kylfläns ger ett stabilare ljusflöde och längre livslängd. LED trivs bäst i kyla, ju lägre temperatur desto bättre ljuseffekt. Hur många armaturer behövs? Som en riktlinje kan man säga att vid lägre takhöjder eller om man önskar en mjukare belysning, använder man sig av 1st 15-35W 12V halogen eller 1st 1-2W LED per kvm. Vid allmänbelysning normal takhöjd 1st 35-50W 12V halogen eller 1st 3-4W LED per kvm. 4

5 Transformatorer och tillbehör När du gjort ditt val av armaturer, så behöver du en eller flera transformatorer vid installation av ett 12V-system. Du lägger samman antalet watt på armaturerna, och väljer en passande transformator till de ljuskällor du valt att använda. OBS: Det är olika transformatorer till halogen och LED. Du kan även behöva tillbehör som säkerhetsboxar, kabel, grenkontakter, ljuskällor m m. beroende på vilken installation du väljer att göra. Om du känner dig osäker, fråga någon i butiken om råd. Miljö och energi Ur miljö- och energisynpunkt är helt klart LED-ljuskällor det bästa alternativet. De har fördelen med en låg energiförbrukning och längre livslängd jämfört med en halogenlampa. Att tänka på vid installationen Fast installation av 12V eller 230V ska utföras av godkänd elektriker. En rekommendation är att alltid lägga transformatorn i mitten av belysningsytan, då vanligtvis maximal längd från transformator till sista lampa är 2 m. Innan håltagning, kontrollmät alltid armaturen. Vi rekommenderar att vid infällnad av halogenarmaturer alltid använda säkerhetsboxar. Val av säkerhetsbox Max 20W: Lilla aluminiumboxen. Över 20W max 35W: Stora aluminiumboxen Lilla röda boxen Över 35W max 50W: Stora röda boxen. Vita boxen. 5

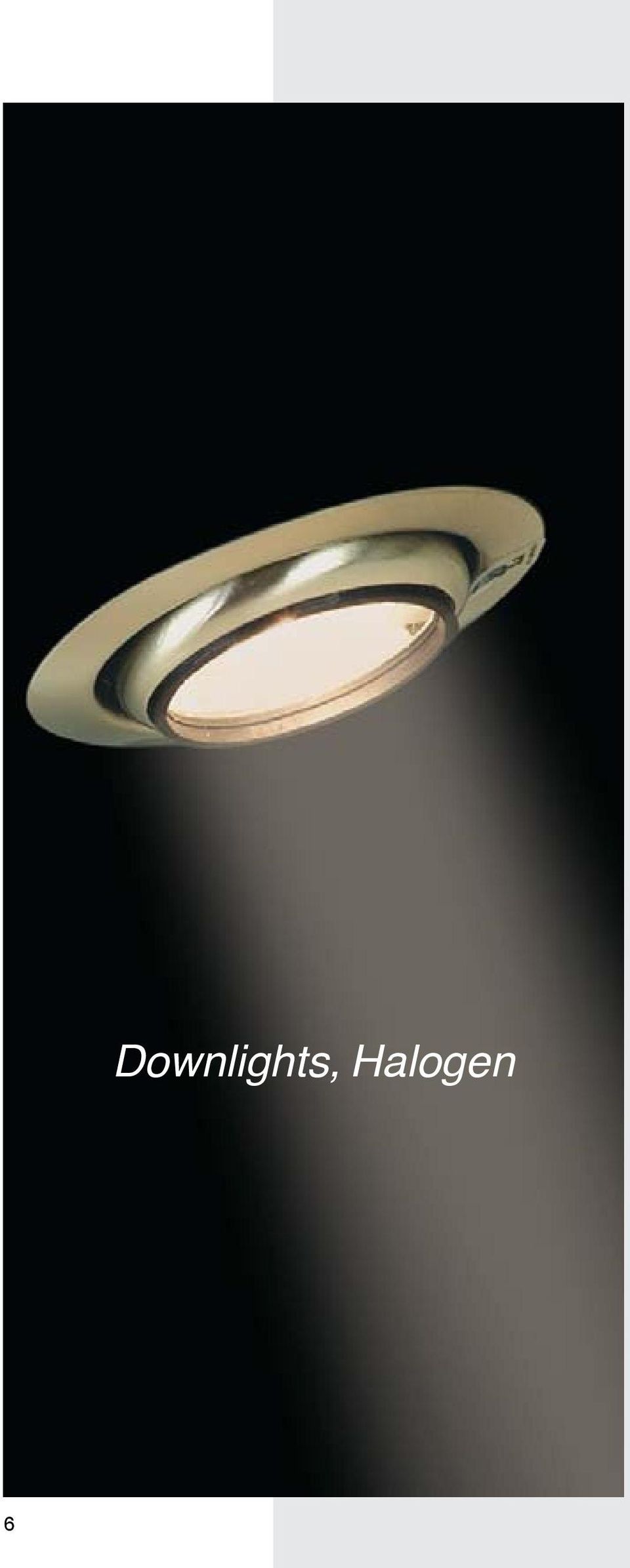

6 6 Downlights, Halogen

7 Downlights, 12V halogen G4 Downlight halogen G4 Modell rund Spridningsvinkel: Ø 42º Yttermått armatur: Ø 70 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen G4 max 20W (Ljuskälla ingår) Övrigt: Levereras med 2 m värmetålig silikonkabel och AMP snabbkontakt. Matt glas. Passar bra till möbelbelysning : För infällnad Minsta monteringsdjup: 30 mm Avstånd till brännbart material i ljuskällans riktning: 300 mm Håltagning, diameter: Ø 57 mm Vit: D-813W Nickel matt: D-813NM Downlight halogen G4 Modell rund Spridningsvinkel: 42º Yttermått armatur: 68 mm IP-klass: 44 (för inomhusbruk) Ljuskälla: Halogen G4 max 20W (Ljuskälla ingår) Övrigt: Levereras med 2 m värmetålig silikonkabel och AMP snabbkontakt. Matt glas. : För infällnad Minsta monteringsdjup: 30 mm Avstånd till brännbart material i ljuskällans riktning: 300 mm Håltagning, diameter: 54 mm Vit: D-860W Nickel matt: D 860NM2 7

8 MR11 Downlight halogen G4 Modell rund Spridningsvinkel: Ø 42º Yttermått armatur: Ø 70 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen G4 max 10W (Ljuskälla ingår) Övrigt: Levereras med 2 m värmetålig silikonkabel och AMP snabbkontakt. Matt glas. Passar bra till möbelbelysning : För infällnad Minsta monteringsdjup: 30 mm Avstånd till brännbart material i ljuskällans riktning: 300 mm Håltagning, diameter: Ø 60 mm Vit: D-812W Nickel matt: D-812NM Förhöjningsring För utanpåliggande montage av armaturerna och Färger: Vit eller nickel matt Yttermått: Ø 72 mm Höjd: 21 mm Vit: D-E W Nickel matt: D-E NM Downlight halogen MR11 Modell rund, vinklingsbar Riktbarhet, vinkel: 25º Yttermått armatur: Ø 66 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen GU4 max 35W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 57 mm Vit: D-3259W Nickel matt: D-3259NM 8

9 MR16 Downlight halogen MR16 Modell rund, vinklingsbar Riktbarhet, vinkel: 25º Yttermått armatur: Ø 83 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen GU5,3 max 50W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 72 mm Vit: D-3254W Nickel matt: D-3254NM Downlight halogen MR16 Modell rund Yttermått armatur: Ø 78 mm IP-klass: 44 (för inomhusbruk) Ljuskälla: Halogen GU5,3 max 35W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering. Matt glas : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 60 mm Vit P-301MW Aluminium P-301A 9

10 Downlight halogen MR16 Modell fyrkantig, vinklingsbar Riktbarhet, vinkel: 45º Vridbarhet, vinkel: 175º Yttermått armatur: 93x93 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen GU5,3 max 35W (ingår ej) Övrigt: Försedd med bajonettfattning så att man enkelt kan byta lampan utan att ta ner armaturen Snabbkopplingsplint för enkel montering : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 81 mm Vit D-10421W Aluminium: D-10421A Downlight halogen MR16 Modell rund, vinklingsbar Riktbarhet, vinkel: 45º Yttermått armatur: Ø 83 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Halogen GU5,3 max 35W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering. : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 70 mm Vit D-11221W Aluminium D-11221A 10

11 Lamphållare/Distanshållare med GU10-sockel Används för att ändra till GU10-sockel 230V LED/halogen/halogen GU10 mini på downlights halogen. Längd: 130 mm Övrigt: Snabbkopplingsplint för enkel montering P-501 GU10 Downlights, 230V Downlight halogen MR16/ GU10 Modell rund, 230V Yttermått armatur: Ø 90 mm IP-klass: 44 (kan placeras utomhus) Ljuskälla: GU10 sockel LED/halogen max 35W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering Rutat klarglas : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 70 mm Vit: D-159W Galvaniserad: D-159G 11

12 Tillbehör till downlights, halogen Elektronisk transformator/ Driver AC-halogen Transformator/Driver med inbyggd mjukstart som förlänger lampans livslängd, samt kortslutnings-, överbelastnings- och överhettningsskydd. Löser någon av dessa funktioner ut, återställs den automatiskt då felet åtgärdats. Max avstånd från trafo till ljuskälla 2 m. LxBxH 0-70W: D-AC70U 113x44x W: D-AC105U 113x44x28 Plug-in transformator/driver Blockärnetrafo 10-20W. Plug-in med DIN-kontakt. Kabeldragning upp till 20 m. Transformatorn/Driver och tillbehören kan med fördel användas ihop med armaturerna och , För montering i vitrinskåp, hyllor m m. LxBxH Plugg20V 95x45x60 Grenuttag 3-vägs grenuttag för AMP snabb-kontakter, 1 m lågvoltskabel och brytare med DIN-kontakt för plug-in trafo 10-20W D-LCAB1 Förlängningskabel Förlängningskabel för AMP snabbkontakter, 2 m av vit silikon D-DTC200 12

13 Grenuttag 6-vägs grenuttag för AMP snabbkontakter. 8 cm kabel med skalad ände. Max belastning 105W AMP-6 Installationskabel, RKX lämplig till downlights Färg: Vit Mått: 2x1,5, 10 m/sb krympplastad Övrigt: Flat, Värmebeständig Kopplingsklämma med skruvfastsättning Färg: Transparent Övrigt: Delbara längder Max area 3G2,5. 10 poler DIN kontakt För bl.a. plugg-in trafo

14 Infällnadsbox för downlights Montagebox, för downlights som monteras i isolerade undertak. Installationen får täckas över med värmeisolerande material. Boxen har starka fästöglor som tål kyla. Godkänd av Semko och CE-märkt. Vid 12V installation kan transformator och armatur placeras tillsammans i boxen (gäller endast för de stora boxarna). Färg: Röd Material: Flamningshämmande polypropylen Höjd: 150 mm Max 12V, 35W Max 230V, 35W 300x300 mm Max 12V, 50W Max 230V, 50W 545x300 mm Färg: Vit Material: Flamningshämmande polypropylen Max 12V, 50W Max 230V, 50W Höjd: 130 mm x280x130 mm Infällnadsburk för downlights Infällnadsburk för skydd av armaturen och som säkerhet för uppfyllande av säkerhetsavstånd. Medföljande muff passar både VP-rör och slang Material: aluminium Max 12V, 20W Max 230V, 20W Yttermått: H: 100 mm, Ø i toppen 150 mm, i basen: 210 mm D-SBOX20W Max 12V, 35W Max 230V, 35W Yttermått: H: 155 mm, Ø i toppen 150 mm, i basen: 210 mm D-SBOX35W 14

15 Downlights, LED 15

16 12V Material: Aluminium Downlights, LED Downlight LED 1,2W Modell rund, vinklingsbar Spridningsvinkel: 25º Brinntid: timmar Yttermått armatur: Ø 52 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Highpower LED, 1,2W Övrigt: Passar med transformator 3W, 9W eller 18W, 350mA. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 41 mm Vit: P-101MW Aluminium: P-101A Material: Aluminium Downlight LED 1.2W Modell rund Brinntid: timmar IP-klass: 21 (för inomhusbruk) Ljuskälla: Highpower LED, 1,2W Övrigt: Passar med transformator 3W eller 9W, 350mA. F-märkt och MMmärkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. Yttermått armatur: Ø 32,5 mm : För infällnad Håltagning, diameter: Ø 29 mm Spridningsvinkel: 110º Vit: P-102MW Aluminium: P-102A 16

17 Downlight LED 1.2W Modell rund Brinntid: timmar IP-klass: 21 (för inomhusbruk) Ljuskälla: Highpower LED, 1,2W Övrigt: Passar med transformator 3W eller 9W, 350mA. F-märkt och MMmärkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. Material: Aluminium Yttermått armatur: Ø 40 mm : För infällnad Håltagning, diameter: Ø 32 mm Spridningsvinkel: 20º Vit: P-103MW Aluminium: P-103A Förhöjningsram LED Modell rund För utanpåliggande montage av och Yttermått: 32,5 mm Höjd: Ø 16 mm Vit: P-503MW Aluminium: P-503A Downlight LED 1,2W Modell rund Spridningsvinkel: 120º Brinntid: timmar Yttermått armatur: Ø 68 mm IP-klass: 44 (för inomhusbruk) Ljuskälla: Highpower LED, 1,2W Övrigt: Passar med transformator 3W, 9W eller 18W, 350mA. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 58 mm Vit: D-L1015MW Nickel matt: D-L1015NM Material: Stål 17

18 Förhöjningsram LED För utanpåliggande montage av , Yttermått: Ø 72 mm Höjd: 21 mm Vit: D-E W Nickel matt: D-E NM Material: Aluminium Downlight LED 3,6W Modell rund Spridningsvinkel: 120º Brinntid: timmar Yttermått armatur: Ø 69 mm IP-klass: 20 (för inomhusbruk) Ljuskälla: Highpower LED, 3x1,2W Övrigt: Passar med transformator 9 eller 18W, 350mA Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 65 mm Vit: P-112MW Aluminium: P-112A Downlight LED 4,8W Modell rund Spridningsvinkel: 25º Brinntid: timmar Yttermått armatur: Ø 79 mm IP-klass: 23 (för inomhusbruk) Ljuskälla: Highpower LED, 4x1,2W Övrigt: Passar med transformator 9W eller 18W, 350mA Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 70 mm Vit: D-L1009W Aluminium: D-L1009A 18

19 Downlight LED 1,2W Modell rund för montering direkt i VP-rör/Flexislang Spridningsvinkel: 75º Brinntid: timmar Yttermått armatur: Ø 33 mm IP-klass: 21 (för inomhusbruk) Ljuskälla: Highpower LED, 1,2W Övrigt: Passar med transformator 3W, 9W eller 18W, 350mA. F-märkt och MM-märkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För montering i VP-rör/Flexislang Håltagning, diameter: Ø 11 mm Vit: P-106MW Aluminium: P-106A Material: Aluminium Downlight LED 3,6W Modell rund Spridningsvinkel: 60º Brinntid: timmar IP-klass: 44 Yttermått armatur: Ø 83 mm Ljuskälla: Highpower LED, 3x1,2W Övrigt: Passar med transformator 9W, eller 18W, 350mA. F-märkt och MM-märkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 58 mm Passar i apparatdosa Vit: P-104MW* Aluminium: P-104A** Material: Aluminium * passar för inom/utomhusbruk ** passar för inomhusbruk 19

20 Material: Aluminium Ljuslist LED Downlight LED 3,6W Modell rund Spridningsvinkel: 30º Brinntid: timmar IP-klass: 44 (för inomhusbruk) Yttermått armatur: Ø 61 mm Ljuskälla: Highpower LED, 3,6W Övrigt:. F-märkt och MM-märkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: Ø 50 mm Passar med transformator, dimmbar 4-18W, 700mA D-MA716D Vit: P-109MW Aluminium: P-109A Ljuslist LED LED list, 12V DC, 200mA Brinntid: timmar Mått: L: 500 mm, B: 10 mm H: 5 mm IP-klass: 65 (för inom- och utomhusbruk) Ljuskälla: Ljusdioder, 2,4W Övrigt: Sammankoppligsbar. Transformator och förlängningskabel finns att köpa som tillbehör. : Utanpåliggande Fastsättning: Klammer (ingår) eller dubbelhäftande tejp (ingår ej) Max 12 st kan sammankopplas på en slinga. Varmvit: D-L3001WW 20

21 Ljuslist LED Flexibel LED list, 12V DC, 200mA Brinntid: timmar Mått: L: 500 mm, B: 10 mm H: 5 mm IP-klass: 65 (för inom- och utomhusbruk) Ljuskälla: Ljusdioder, 2,4W Övrigt: Böjbar. Sammankoppligsbar. Kan även monteras utomhus. Transformator och förlängningskabel finns att köpa som tillbehör. : Utanpåliggande Fastsättning: Klammer (ingår) eller dubbelhäftande tejp (ingår ej) Max 12 st kan sammankopplas på en slinga. Varmvit: D-L3009WW Ljuslist LED LED list, 12V 350 ma Brinntid: timmar IP-klass: 44 (för inom- och utomhusbruk) Ljuskälla: Ljusdioder, 1,2W Övrigt: Sammankoppligsbar. Smart som bänkbelysning. Transformator/driver till dessa lister är: 9W D-MA8D 18W D-MA12D 4x1,2W Varmvit LxBxH D-L X28X20 8x1,2W Varmvit D-L X28X20 Material: Aluminium 21

22 Tillbehör LED list Transformator/Driver 12 V DC, plug-in Färg: Svart Livslängd: timmar IP-klass: Trafo IP21 (för inomhusbruk), koppling IP44 (för utomhusbruk) Övrigt: Inbyggd mjukstart som förlänger lampans livslängd samt kortslutnings-, överbelastnings- och överhettningsskydd. Löser någon av dessa funktioner ut, återställs den automatiskt då felet åtgärdats. Kapacitet: 12V DC, 0,5A D-T1206A 6W 0,5A D-T1212A 12W 1,0A Lågvoltskabel förlängningskabel till ljusskena LED Färg: Transparent Längd: 2 m IP-klass: 44 (för inom- och utomhusbruk) För enkel montering D-LCAB3 Transformator/driver 30W för LED lister Färg: Vit Livslängd: timmar IP-klass: IP67 Mått: 218x28x20 mm Övrigt: Inbyggd mjukstart som förlänger lampans livslängd samt kortslutnings-, överbelastnings- och överhettningsskydd. Löser någon av dessa funktioner ut, återställs den automatiskt då felet åtgärdats. 15 cm kabel på in- och utgång. Kapacitet: 12V DC, 30W, 2,5A D-T1230A 22

23 Transformator/Driver LED, DC Färg: Vit/Röd IP-klass: 21 (för inomhusbruk) Mått: Ø 52 mm,höjd 23 mm Kapacitet: 12V DC, 6W, 0,16A D-DC6R 6W 0,16A Tillbehör downlights LED Transformator/Driver för LED Färg: Vit/blå IP-klass: 21 alt. 65 (för inomhusbruk). se vid artiklarna nedan. Övrigt: Inbyggd mjukstart som förlänger lampans livslängd samt kortslutnings-, överbelastnings- och överhettningsskydd. Löser någon av dessa funktioner ut, återställs den automatiskt då felet åtgärdats. 350mA. Max 15 m kabel från sista lampan till transformator/driver. 350 ma IP65 LxBxH 54x27x21 mm D-MA3 MINI 1-3W Dimbar 350 ma IP21 LxBxH 113x44x28 mm D-MA8D 2-9W 113x44x28 mm D-MA12D 6-18W Dimbar 700 ma IP21 LxBxH 113x44x28 mm D-MA716D 4-18W 23

24 För styrnig av dimmers, använd vanlig enpolig/ trapp med fjäder monterad bakom. Endast två trådar används. Ett flertal tryckknappar kan anslutas. Eltako Dimmer För Halogen- och LEDbelysning Till fjädrande strömbrytare R, L, C 0-400W. ESL upp till 100W. LED upp till 100W. Ingen lägsta last. Manöverspänning 8-230V UC Elko/Schneider electric Dimmer Elko W Elko Plus W Exxact W RKUB lågvoltskabel lämplig till LED downlights Färg: Svart och röd Dim: 1x0,5 Längd: 2 x 15 m (30 m) Max 60V Kopplingsklämma med skruvfastsättning Färg: Transparent Övrigt: Delbara längder Max area 3G2,5. 10 poler Infällnadsbox för LED Infällnadsburk för skydd av armaturen och som säkerhet för uppfyllande av säkerhetsavstånd. Medföljande muff passar både VP-rör och slang Material: aluminium Max 10W Yttermått: H: 100 mm, Ø i toppen: 150 mm, i basen: 210 mm. 2 uttag med genomföring 210x150x70 mm D-SBOXLED 24

25 Downlight halogen MR16/ GU10 Modell rund, 230V Yttermått armatur: Ø 90 mm IP-klass: 44 (kan placeras utomhus) Ljuskälla: GU10 sockel LED/halogen max 35W (ingår ej) Övrigt: Snabbkopplingsplint för enkel montering Rutat klarglas : För infällnad Minsta monteringsdjup: 130 mm Avstånd till brännbart material i ljuskällans riktning: 500 mm Håltagning, diameter: Ø 70 mm Passar utmärkt bl.a. som takfotsarmatur Vit: D-159W Galvaniserad: D-159G För utomhusbruk Downlight LED 3,6W Modell rund Spridningsvinkel: 60º Brinntid: timmar IP-klass: 44 (kan placeras utomhus) Yttermått armatur: 83 mm Ljuskälla: Highpower LED, 3x1,2W Övrigt: Passar med transformator 9W eller 18W, 350mA. F-märkt och MM-märkt, kan monteras på brännbart material. Seriekopplas. Röd kabel = plus, svart kabel = minus. (Se kopplingsschema sid. 29) Varmvitt ljus. : För infällnad Håltagning, diameter: 58 mm Passar i apparatdosa Passar utmärkt bl.a. som takfotsarmatur Vit: P-104MW 25

26 El i badrum Utdrag ur SEK Handbok 436, Elbasen utgåva 2, Utrymmen avsedda för bad eller dusch Skyddsåtgärder Nedan anges de skyddsåtgärder som används inom utrymmen avsedda för bad eller dusch. Tabell 18 Skyddsåtgärder i olika områden inom utrymmen avsedda för bad eller dusch Område 0 Område 1 Område 2 Oklassat område Skyddsåtgärd: Automatisk frånkoppling av matningen Nej Ja Ja Ja Skyddsåtgärd: Dubbel eller förstärkt isolering Nej Ja Ja Ja Skyddsåtgärd: SELV Ja a) Ja Ja Ja Skyddsåtgärd: PELV Nej Ja Ja Ja Skyddsåtgärd: Skyddsseparation Nej Ja Ja Ja Lägsta kapslingklass IP X7 IP X4 b) IP X4 b) IP 2X c) Uttag Inte tillåtet Tillåtet d) Tillåtet e) Tillåtet f) Bryt-, manöver- och skyddsanordningar Inte tillåtet Kopplingsdosor för elapparater i område 0 och 1 Annan elinstallationsmateriel än uttag Tillåtet Elapparater Enligt villkor i g) Enligt villkor i h) Tillåtet Tillåtet a) Maximalt tillåten spänning 12 V växelspänning eller 30 V likspänning. Strömkällan ska monteras utanför område 0 och 1. b) Elmateriel som utsätts för vattenbesprutning, t ex vid rengöring vid offentliga badinrättningar, ska minst ha kapslingsklass IPX5. c) Gäller i delar av det oklassade området som bedöms vara torrt utrymme. d) Endast uttag som skyddas genom användning av SELV eller PELV vars märkspänning inte överstiger 25 V. e) Endast uttag skyddade genom användning av SELV, PELV eller skyddsseparation. f) Uttag ska skyddas av jordfelsbrytare med högst 30 ma märkutlösningsström. g) Elapparater får monteras endast om de samtidigt: uppfyller relevant standard och är lämpliga för montage i området enligt tillverkarens anvisningar för användning och montering är fast monterade och fast anslutna är skyddade genom användning av SELV vars märkspänning inte överstiger 12 V växelspänning eller 30 V likspänning. h) I område 1 får endast fast monterade och permanent anslutna el- installeras. De ska vara lämpliga att installera i område 1 26apparater enligt tillverkarens anvisningar för användning och montering. Med

27 Oklassat Område 0 Område 1 Område 2 område tgärd: Automatisk Nej Ja Ja Ja pling av matningen tgärd: Dubbel eller Nej Ja Ja Ja t isolering tgärd: Ja a) Ja Ja Ja tgärd: Nej Ja Ja Ja tgärd: Nej Ja Ja Ja eparation apslingklass IP X7 IP X4 b) IP X4 b) IP 2X c) Inte tillåtet Tillåtet d) Tillåtet e) Tillåtet f) Kopplingsdosor Annan elinstallationsmateriel än Tillåtet anöver- och Inte tillåtet för elapparater i nordningar område 0 och 1 uttag ater Enligt villkor i g) Enligt villkor i h) Tillåtet Tillåtet Utgåva 2 g) Elapparater får monteras endast om de samtidigt: uppfyller relevant standard och är lämpliga för montage i området enligt tillverkarens anvisningar för användning och montering är fast monterade och fast anslutna är skyddade genom användning av SELV vars märkspänning inte överstiger 12 V växelspänning eller 30 V likspänning. h) I område 1 får endast fast monterade och permanent anslutna elapparater installeras. De ska vara lämpliga att installera i område 1 enligt tillverkarens anvisningar för användning och montering. Med sådana elapparater avses: bubbelbadkar duschpumpar materiel som är skyddad av SELV eller PELV vars märkspänning inte överstiger 25 V växelspänning eller 60 V likspänning ventilationsutrustning handdukstorkar vattenvärmare ljusarmaturer. Tillägsskydd: jordfelsbrytare Fodringarna ändras enligt följande: I badrum och duschrum ska jordfelsbrytare vars märkutlösningsström inte överstiger 30 ma skydda alla gruppledningar. Jordfelsbrytare behöver dock inte skydda kretsar som skyddas genom: - skyddsseparation om kretsen endast matar en elapparat. - användning av SELV eller PELV Elbasen Vägledning för elinstallationer Utgåva 2 SELV En spänning som ej överstiger 50 VAC eller 120 V rippelfri DC mellan ledarna eller mellan varje ledare och jord i en strömkrets som är isolerad från nätspänningen med en skyddstransformator. Med rippelfri menas normalt en RMS rippelspänning som ej överstiger 10% av DC-komponenten. PELV-strömkrets Klenspänning från skyddsströmkälla och med kretsen separerad från andra kretsar. Vid användning av PELV är det tillåtet att jorda kretsen. För mer info se startkströmsföreskrifterna. rag ur SEK Handbok 436, Elbasen va 2, 2009 Utrymmen avsedda för bad eller dusch Skyddsåtgärder n anges de skyddsåtgärder som används inom utrymmen avsedda d eller dusch. 8 Skyddsåtgärder i olika områden inom utrymmen avsedda för bad eller dusch ximalt tillåten spänning 12 V växelspänning eller 30 V likspäng. Strömkällan ska monteras utanför område 0 och 1. ateriel som utsätts för vattenbesprutning, t ex vid rengöring vid entliga badinrättningar, ska minst ha kapslingsklass IPX5. ller i delar av det oklassade området som bedöms vara torrt utme. dast uttag som skyddas genom användning av SELV eller PELV s märkspänning inte överstiger 25 V. dast uttag skyddade genom användning av SELV, PELV eller ddsseparation. tag ska skyddas av jordfelsbrytare med högst 30 ma märkutlösgsström. pparater får monteras endast om de samtidigt: ppfyller relevant standard och är lämpliga för montage i området nligt tillverkarens anvisningar för användning och montering r fast monterade och fast anslutna r skyddade genom användning av SELV vars märkspänning inte verstiger 12 V växelspänning eller 30 V likspänning. mråde 1 får endast fast monterade och permanent anslutna el- Elbasen Vägledning för elinstallationer Text och bild är utdrag från Svensk Elstandard Elbasen och hämtad från 27

28 3) Vy uppifrån (med fast mellanvägg och radie för minimiavstånd runt mellanväggen 2) Vy uppifrån 1) Vy från sidan, bad 3) Vy uppifrån (med fast mellanvägg och radie för minimiavstånd runt mellanväggen 2) Vy uppifrån 1) Vy från sidan, bad Sida 336 SS , utgåva 2 Sida 336 SS , utgåva 2 Områdesindelning bad- och duschrum Radie för minimiavstånd Radie för minimiavstånd Fast mellanvägg Fast mellanvägg Område 60 2 Område 1 Område 2 Område Område 2 Område Område 2 Område Område 2 Område 1 Område 2 Område 1 Område 1 Område 2 60 Område 2 60 Område 1 Område 0 Område 1 Område 2 Område 0 60 Område Område 0 60 Område 0 60 Område 0 Område 0 Område 1 60 Mått är angivna i cm Område 0 60 Område 0 Mått är angivna i cm 1) Vy från sidan, bad 2) Vy uppifrån 3) Vy uppifrån (med fast mellanvägg och radie för minimiavstånd 1) Vy från sidan, bad 4) Sidovy, dusch 2) Vy uppifrån 3) runt IEC 2730/05 Vy mellanväggen uppifrån (med fast mellanvägg och radie för minimiavstånd Figur Områdesindelning i badrum och duschrum runt mellanväggen 60 Område 0 4) Sidovy, dusch Mått är angivna i cm IEC 2730/05 28

29 Kopplingsschema 29
