Teknisk information. Vippströmställare. Huvuddata för referensprodukt. E-nummer x 1.5 mm 2 till 2 x 2.5 mm 2 EK- och FK-ledare

Transkript

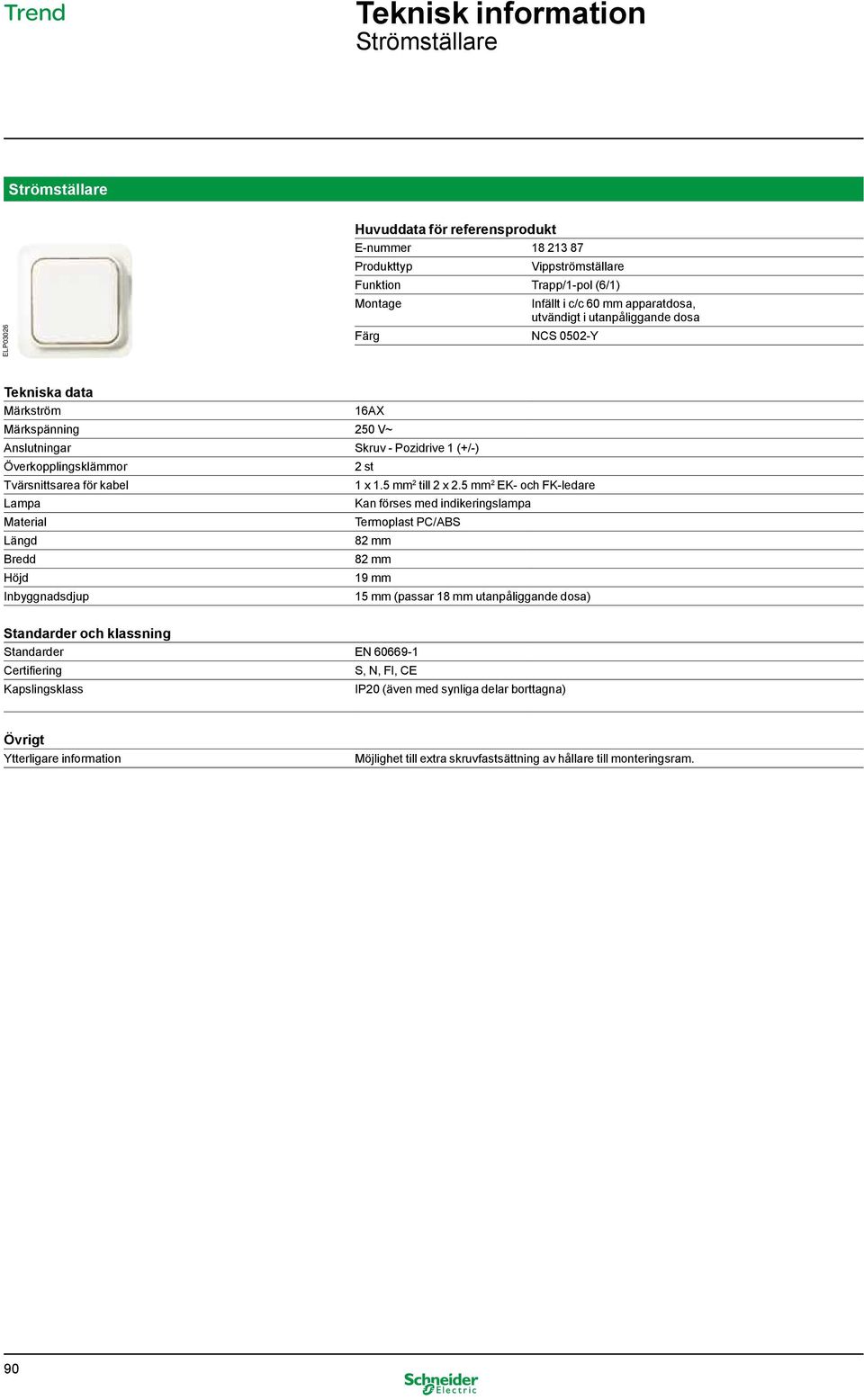

1 Strömställare Strömställare ELP03026 E-nummer Vippströmställare Trapp/1-pol (6/1) 16AX Märkspänning 250 V~ Anslutningar Skruv - Pozidrive 1 (+/-) Överkopplingsklämmor 2 st 1 x 1.5 mm 2 till 2 x 2.5 mm 2 EK- och FK-ledare Lampa Kan förses med indikeringslampa 19 mm 15 mm (passar 18 mm utanpåliggande dosa) Standarder EN (även med synliga delar borttagna) Möjlighet till extra skruvfastsättning av hållare till monteringsram. 90

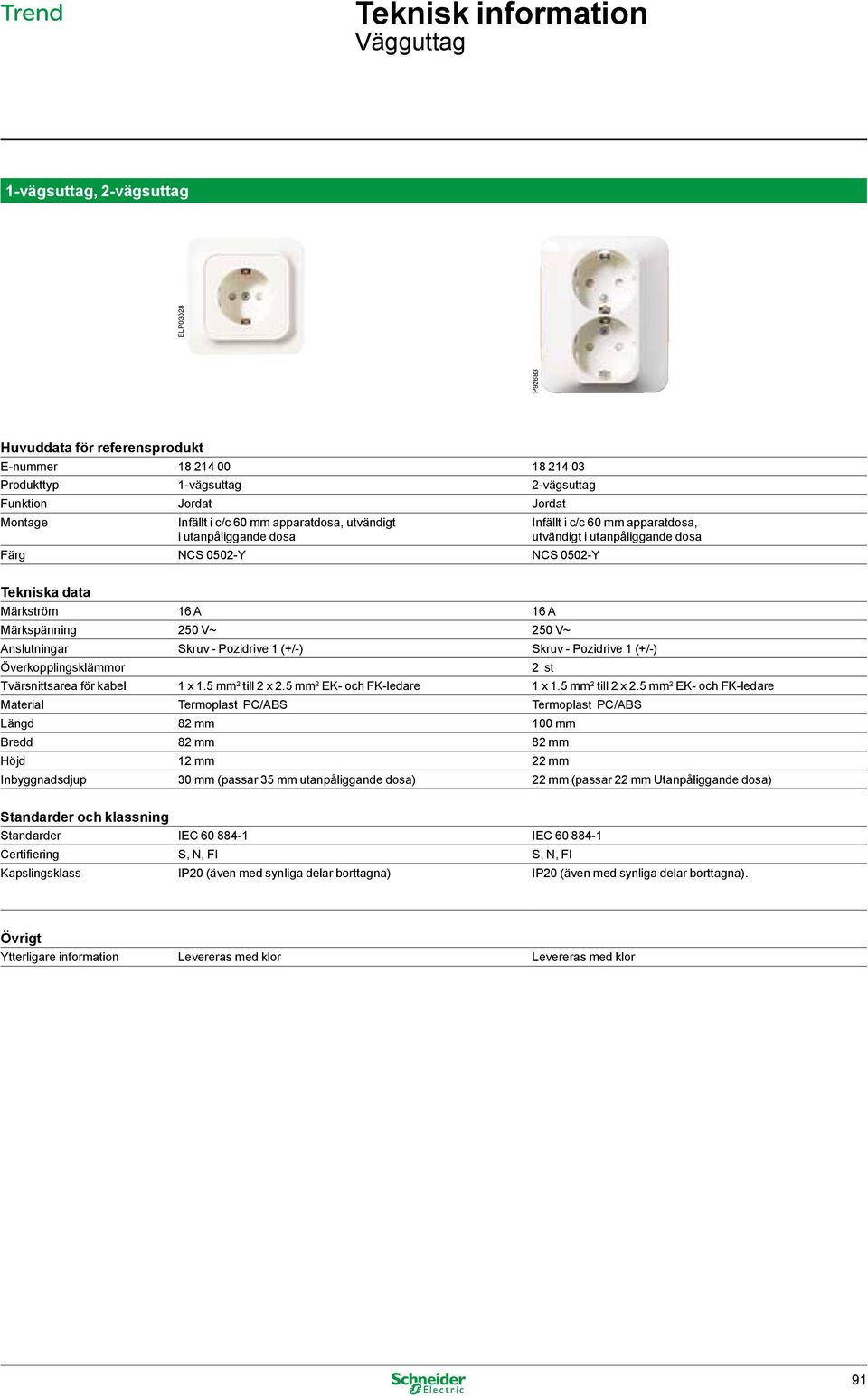

2 Vägguttag 1-vägsuttag, 2-vägsuttag P92683 ELP03028 E-nummer vägsuttag 2-vägsuttag Jordat Jordat utvändigt i utanpåliggande dosa NCS 0502-Y 16 A 16 A Märkspänning 250 V~ 250 V~ Anslutningar Skruv - Pozidrive 1 (+/-) Skruv - Pozidrive 1 (+/-) Överkopplingsklämmor 2 st 1 x 1.5 mm 2 till 2 x 2.5 mm 2 EK- och FK-ledare 1 x 1.5 mm 2 till 2 x 2.5 mm 2 EK- och FK-ledare 100 mm 12 mm 22 mm 30 mm (passar 35 mm utanpåliggande dosa) 22 mm (passar 22 mm Utanpåliggande dosa) Standarder IEC IEC S, N, FI S, N, FI (även med synliga delar borttagna) (även med synliga delar borttagna). Levereras med klor Levereras med klor 91

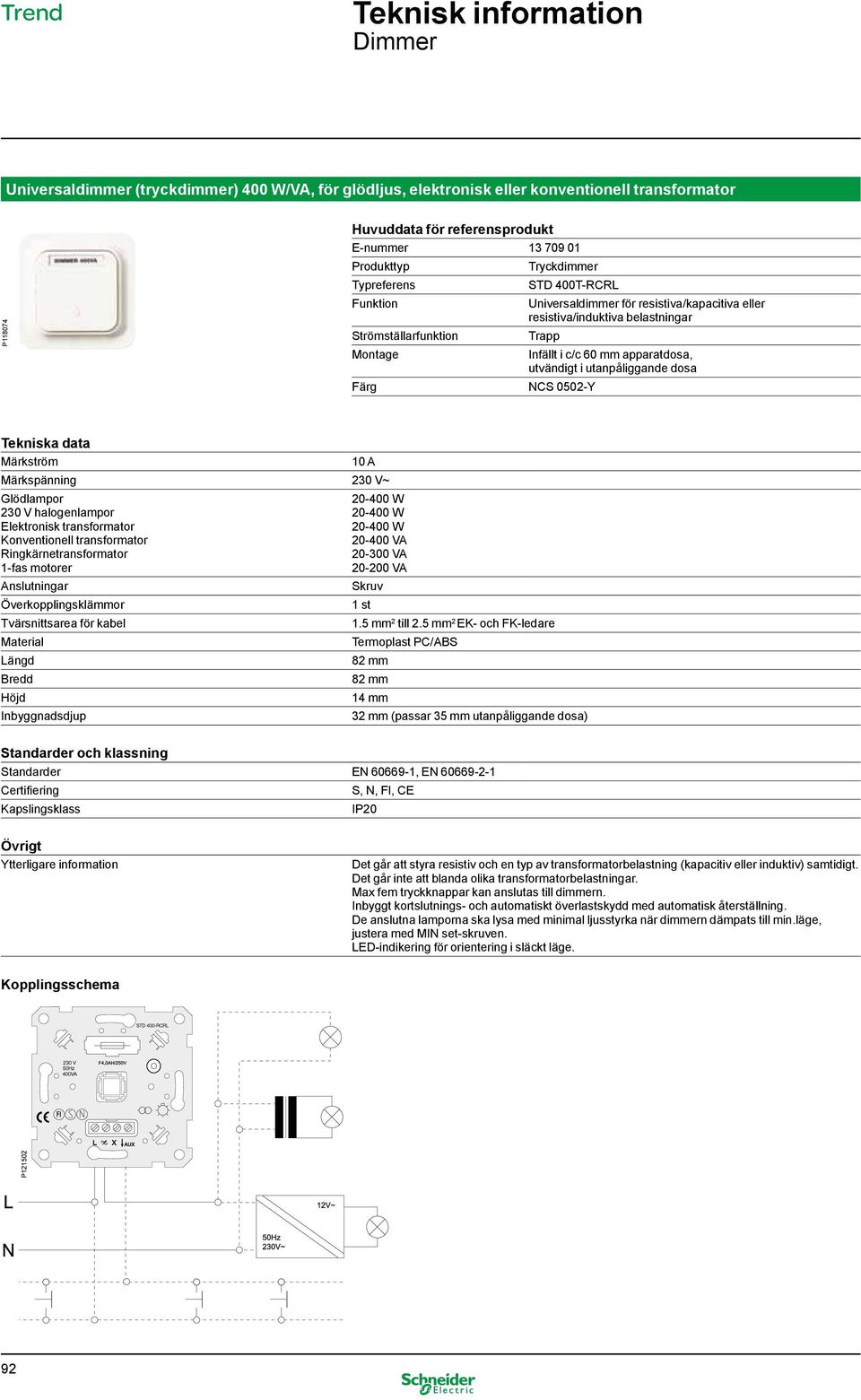

3 Dimmer Universaldimmer (tryckdimmer) 400 W/VA, för glödljus, elektronisk eller konventionell transformator P E-nummer Typreferens Tryckdimmer STD 400T-RCRL Universaldimmer för resistiva/kapacitiva eller resistiva/induktiva belastningar Strömställarfunktion Trapp 10 A Glödlampor 230 V halogenlampor Elektronisk transformator Konventionell transformator Ringkärnetransformator 1-fas motorer Anslutningar Överkopplingsklämmor W W W VA VA VA Skruv 1 st 14 mm 32 mm (passar 35 mm utanpåliggande dosa) Standarder EN , EN Det går att styra resistiv och en typ av transformatorbelastning (kapacitiv eller induktiv) samtidigt. Det går inte att blanda olika transformatorbelastningar. Max fem tryckknappar kan anslutas till dimmern. Inbyggt kortslutnings- och automatiskt överlastskydd med automatisk återställning. De anslutna lamporna ska lysa med minimal ljusstyrka när dimmern dämpats till min.läge, justera med MIN set-skruven. LED-indikering för orientering i släckt läge. Kopplingsschema P

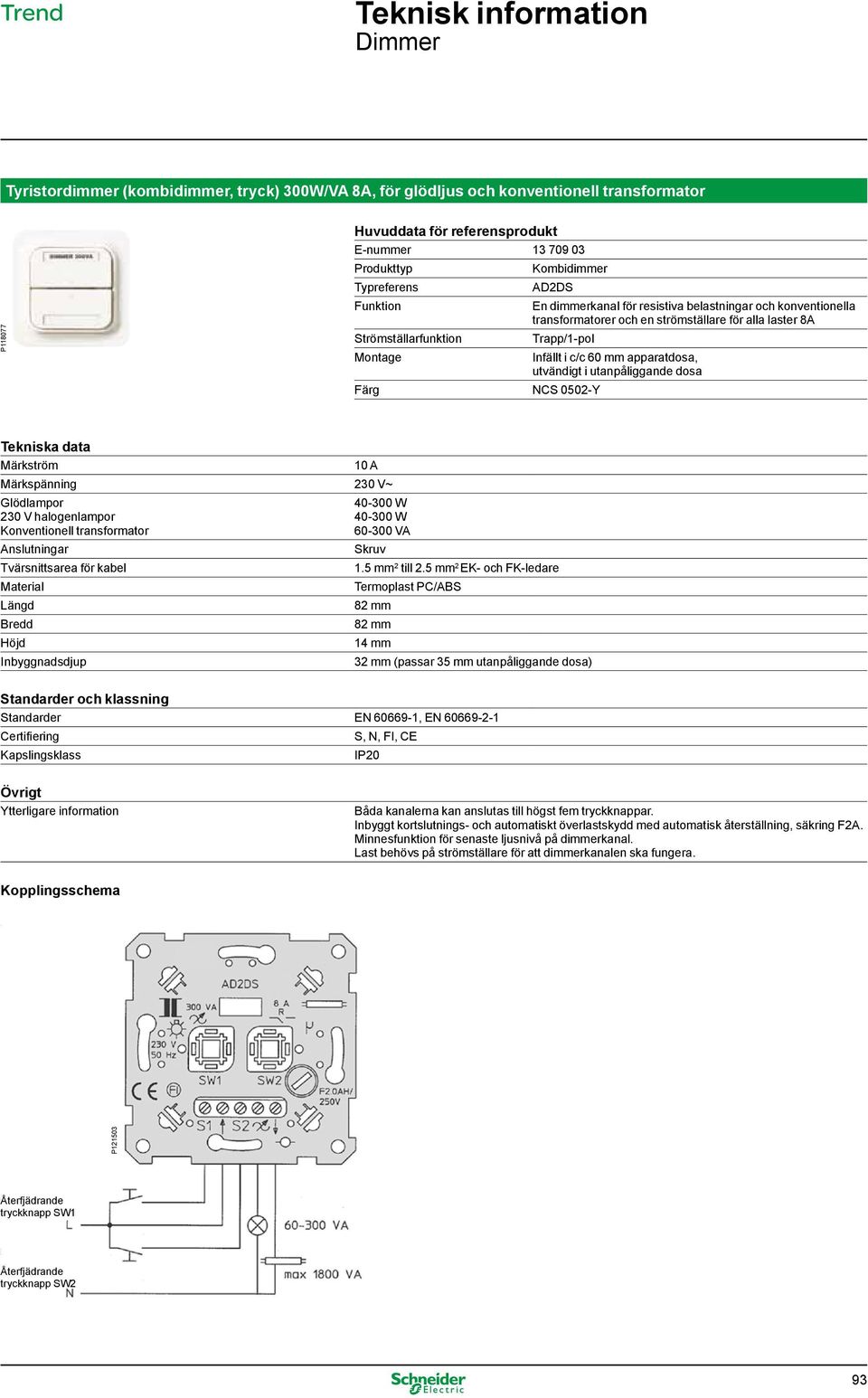

4 Dimmer Tyristordimmer (kombidimmer, tryck) 300W/VA 8A, för glödljus och konventionell transformator P E-nummer Typreferens Kombidimmer AD2DS En dimmerkanal för resistiva belastningar och konventionella transformatorer och en strömställare för alla laster 8A Strömställarfunktion Trapp/1-pol 10 A Glödlampor 230 V halogenlampor Konventionell transformator Anslutningar W W VA Skruv 14 mm 32 mm (passar 35 mm utanpåliggande dosa) Standarder EN , EN Båda kanalerna kan anslutas till högst fem tryckknappar. Inbyggt kortslutnings- och automatiskt överlastskydd med automatisk återställning, säkring F2A. Minnesfunktion för senaste ljusnivå på dimmerkanal. Last behövs på strömställare för att dimmerkanalen ska fungera. Kopplingsschema P Återfjädrande tryckknapp SW1 Återfjädrande tryckknapp SW2 93

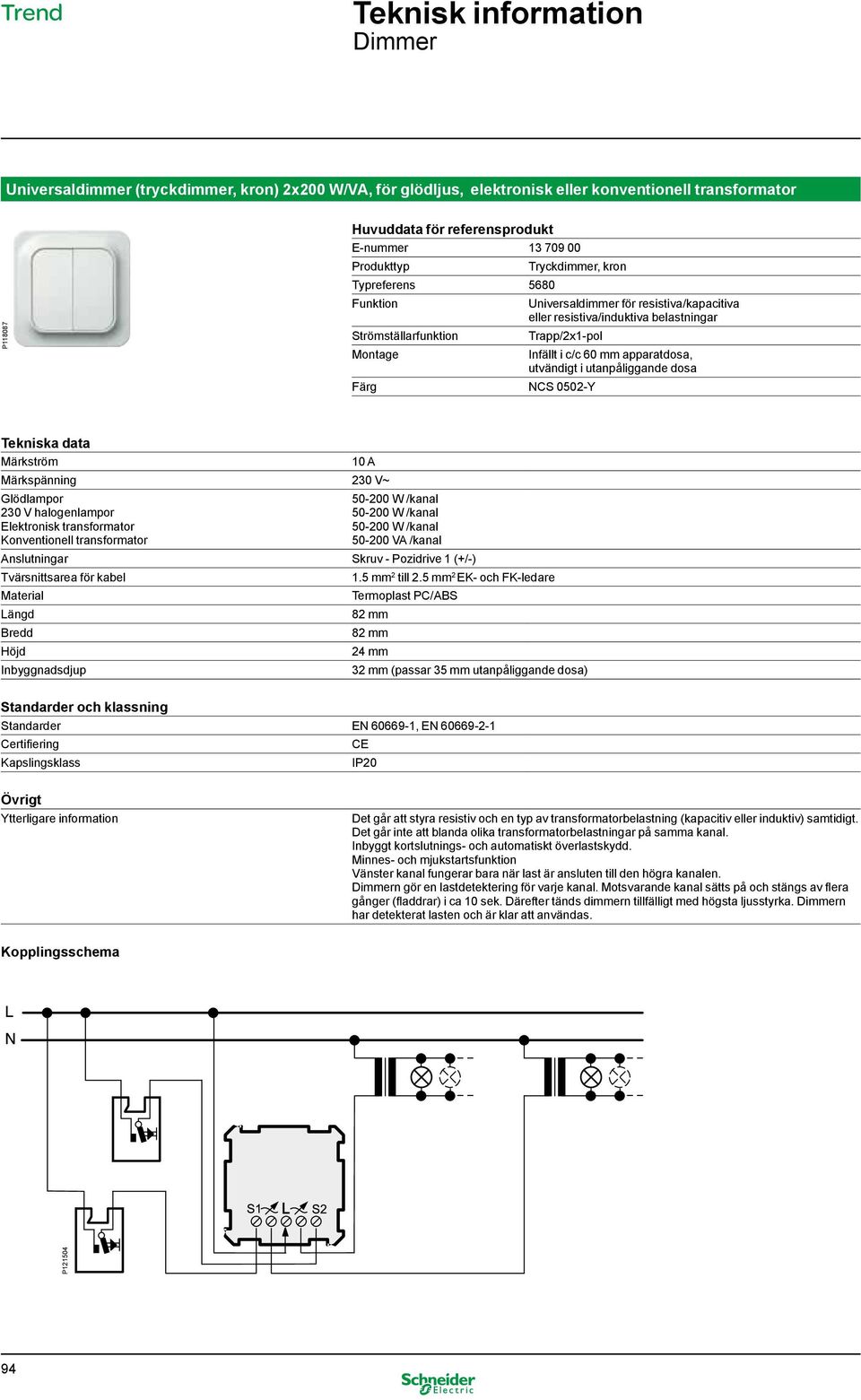

5 Dimmer Universaldimmer (tryckdimmer, kron) 2x200 W/VA, för glödljus, elektronisk eller konventionell transformator P E-nummer Typreferens 5680 Tryckdimmer, kron Universaldimmer för resistiva/kapacitiva eller resistiva/induktiva belastningar Strömställarfunktion Trapp/2x1-pol 10 A Glödlampor 230 V halogenlampor Elektronisk transformator Konventionell transformator W /kanal W /kanal W /kanal VA /kanal Anslutningar Skruv - Pozidrive 1 (+/-) 24 mm 32 mm (passar 35 mm utanpåliggande dosa) Standarder EN , EN CE Det går att styra resistiv och en typ av transformatorbelastning (kapacitiv eller induktiv) samtidigt. Det går inte att blanda olika transformatorbelastningar på samma kanal. Inbyggt kortslutnings- och automatiskt överlastskydd. Minnes- och mjukstartsfunktion Vänster kanal fungerar bara när last är ansluten till den högra kanalen. Dimmern gör en lastdetektering för varje kanal. Motsvarande kanal sätts på och stängs av flera gånger (fladdrar) i ca 10 sek. Därefter tänds dimmern tillfälligt med högsta ljusstyrka. Dimmern har detekterat lasten och är klar att användas. Kopplingsschema P

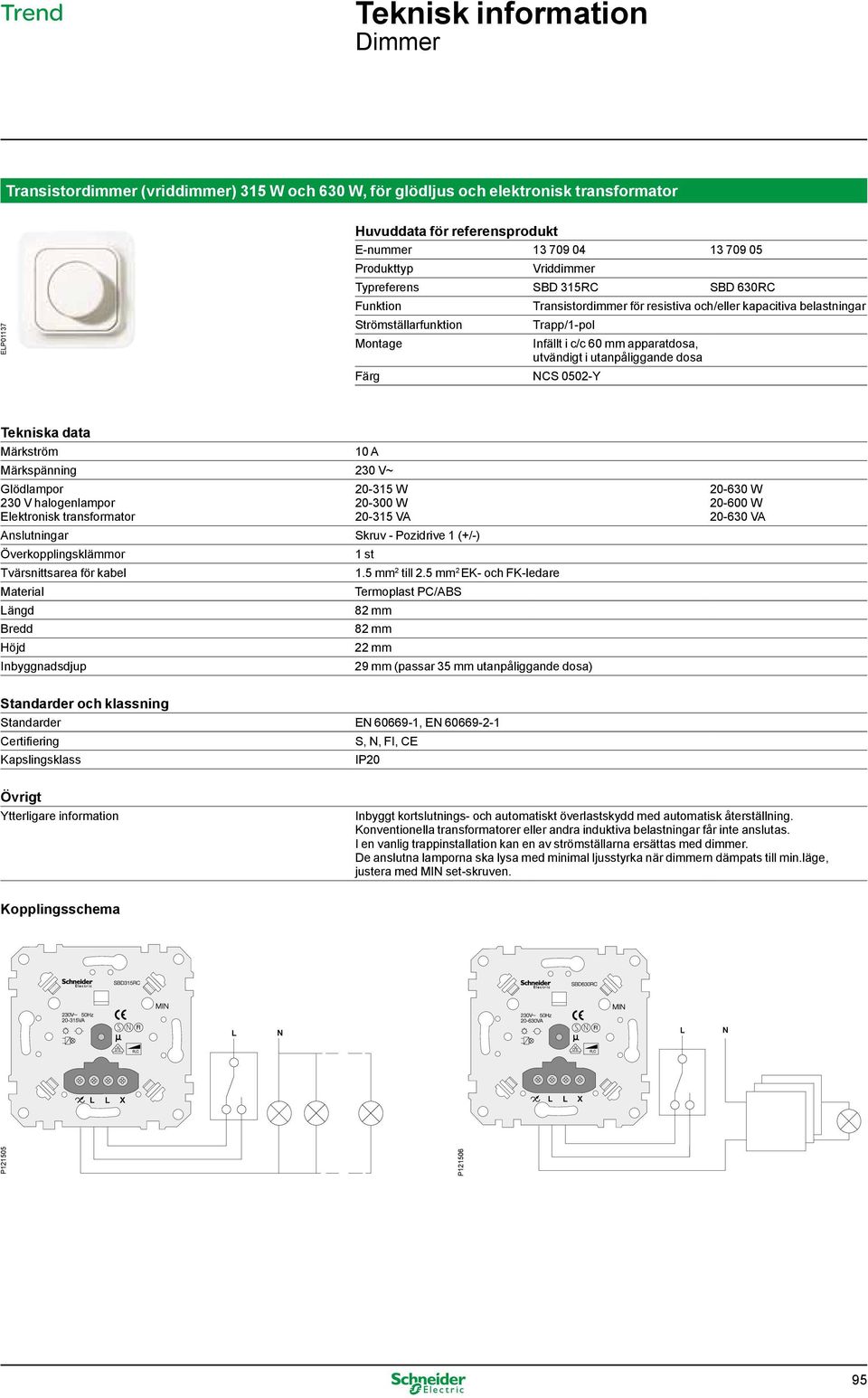

6 Dimmer Transistordimmer (vriddimmer) 315 W och 630 W, för glödljus och elektronisk transformator E-nummer Vriddimmer Typreferens SBD 315RC SBD 630RC Strömställarfunktion Transistordimmer för resistiva och/eller kapacitiva belastningar Trapp/1-pol 10 A Glödlampor 230 V halogenlampor Elektronisk transformator W W VA Anslutningar Skruv - Pozidrive 1 (+/-) Överkopplingsklämmor 1 st 22 mm 29 mm (passar 35 mm utanpåliggande dosa) W W VA Standarder EN , EN Inbyggt kortslutnings- och automatiskt överlastskydd med automatisk återställning. Konventionella transformatorer eller andra induktiva belastningar får inte anslutas. I en vanlig trappinstallation kan en av strömställarna ersättas med dimmer. De anslutna lamporna ska lysa med minimal ljusstyrka när dimmern dämpats till min.läge, justera med MIN set-skruven. Kopplingsschema P P ELP

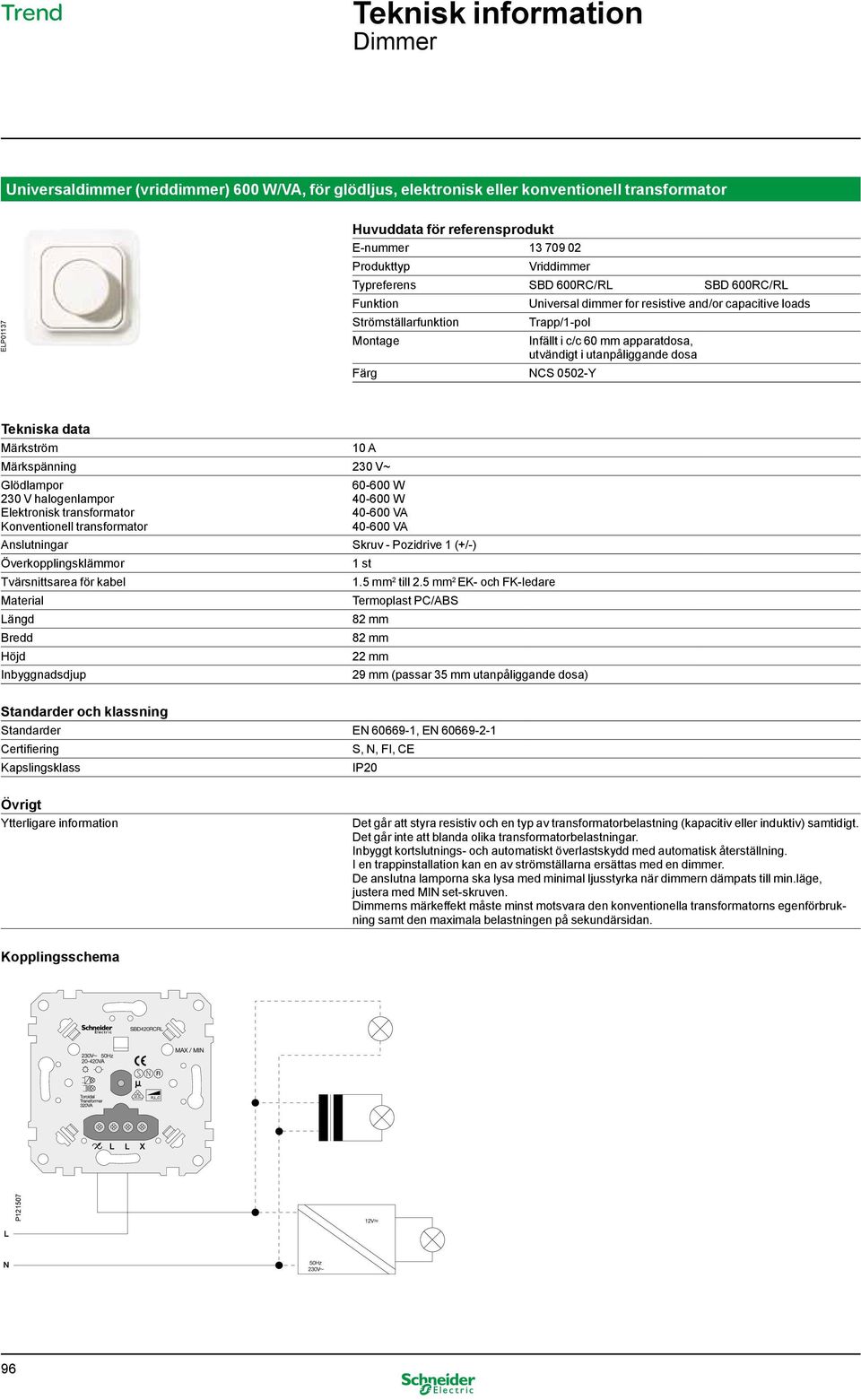

7 Dimmer Universaldimmer (vriddimmer) 600 W/VA, för glödljus, elektronisk eller konventionell transformator ELP01137 E-nummer Vriddimmer Typreferens SBD 600RC/RL SBD 600RC/RL Strömställarfunktion Universal dimmer for resistive and/or capacitive loads Trapp/1-pol 10 A Glödlampor 230 V halogenlampor Elektronisk transformator Konventionell transformator W W VA VA Anslutningar Skruv - Pozidrive 1 (+/-) Överkopplingsklämmor 1 st 22 mm 29 mm (passar 35 mm utanpåliggande dosa) Standarder EN , EN Det går att styra resistiv och en typ av transformatorbelastning (kapacitiv eller induktiv) samtidigt. Det går inte att blanda olika transformatorbelastningar. Inbyggt kortslutnings- och automatiskt överlastskydd med automatisk återställning. I en trappinstallation kan en av strömställarna ersättas med en dimmer. De anslutna lamporna ska lysa med minimal ljusstyrka när dimmern dämpats till min.läge, justera med MIN set-skruven. Dimmerns märkeffekt måste minst motsvara den konventionella transformatorns egenförbrukning samt den maximala belastningen på sekundärsidan. Kopplingsschema P

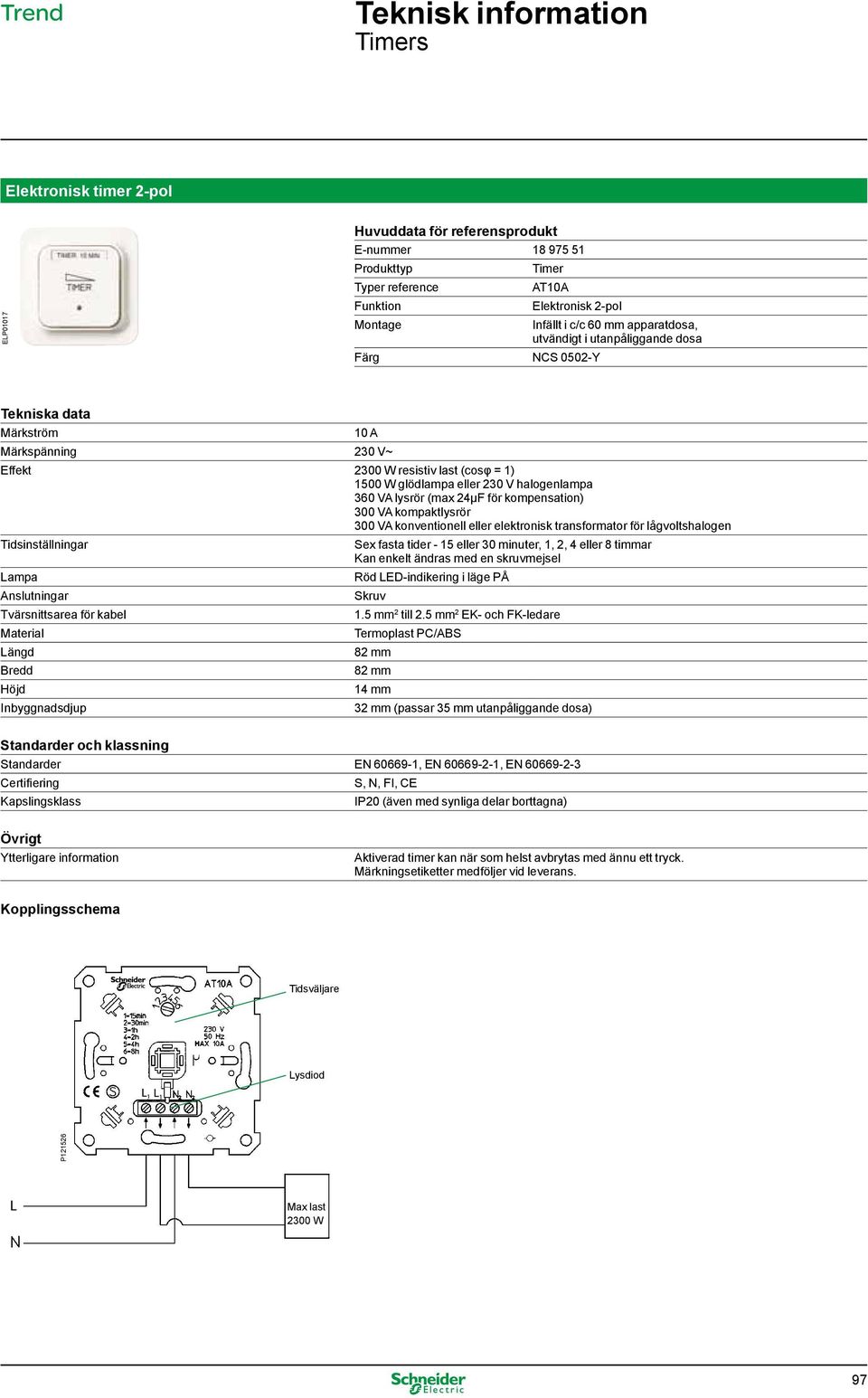

8 Timers Elektronisk timer 2-pol ELP01017 E-nummer Typer reference Timer AT10A Elektronisk 2-pol 10 A Effekt 2300 W resistiv last (cosφ = 1) 1500 W glödlampa eller 230 V halogenlampa 360 VA lysrör (max 24μF för kompensation) 300 VA kompaktlysrör 300 VA konventionell eller elektronisk transformator för lågvoltshalogen Tidsinställningar Sex fasta tider - 15 eller 30 minuter, 1, 2, 4 eller 8 timmar Kan enkelt ändras med en skruvmejsel Lampa Röd LED-indikering i läge PÅ Anslutningar Skruv 14 mm 32 mm (passar 35 mm utanpåliggande dosa) Standarder EN , EN , EN (även med synliga delar borttagna) Aktiverad timer kan när som helst avbrytas med ännu ett tryck. Märkningsetiketter medföljer vid leverans. Kopplingsschema Tidsväljare Lysdiod P L Max last 2300 W 97

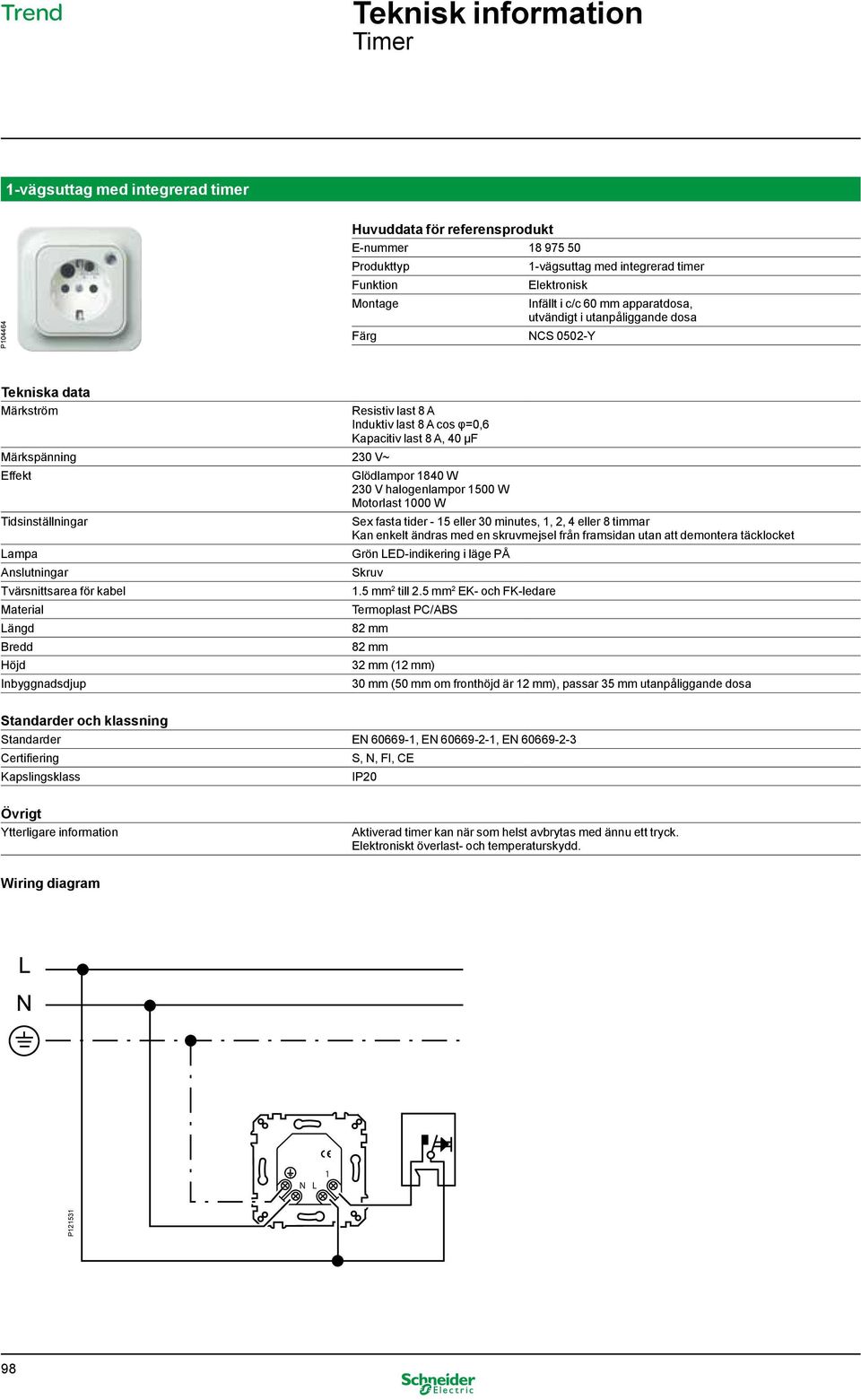

9 Timer 1-vägsuttag med integrerad timer P E-nummer vägsuttag med integrerad timer Elektronisk Resistiv last 8 A Induktiv last 8 A cos φ=0,6 Kapacitiv last 8 A, 40 μf Effekt Glödlampor 1840 W 230 V halogenlampor 1500 W Motorlast 1000 W Tidsinställningar Sex fasta tider - 15 eller 30 minutes, 1, 2, 4 eller 8 timmar Kan enkelt ändras med en skruvmejsel från framsidan utan att demontera täcklocket Lampa Grön LED-indikering i läge PÅ Anslutningar Skruv 32 mm (12 mm) 30 mm (50 mm om fronthöjd är 12 mm), passar 35 mm utanpåliggande dosa Standarder EN , EN , EN Aktiverad timer kan när som helst avbrytas med ännu ett tryck. Elektroniskt överlast- och temperaturskydd. Wiring diagram N L 1 P

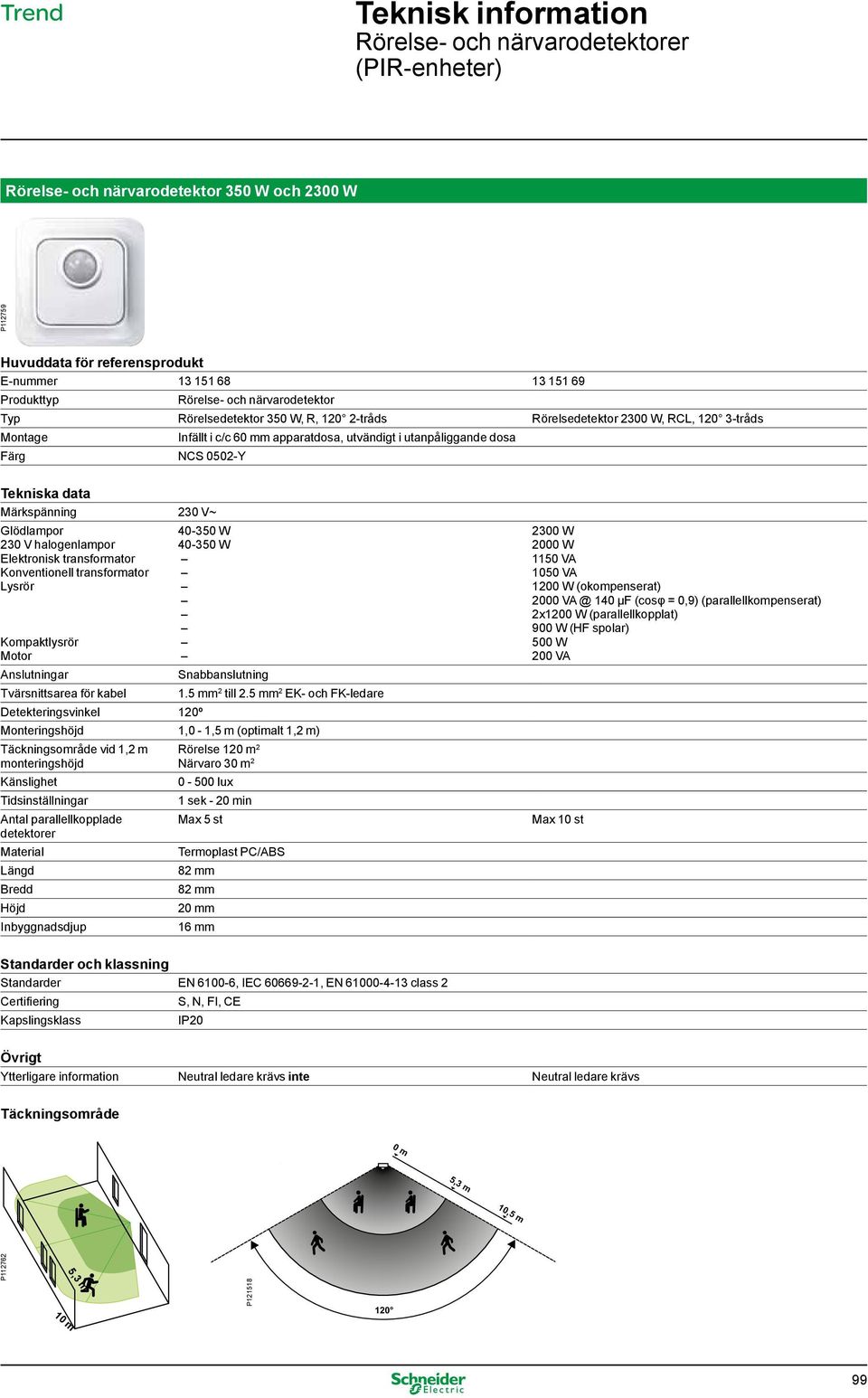

10 Rörelse- och närvarodetektorer (PIR-enheter) Rörelse- och närvarodetektor 350 W och 2300 W E-nummer Rörelse- och närvarodetektor Typ Rörelsedetektor 350 W, R, tråds Rörelsedetektor 2300 W, RCL, tråds Glödlampor 230 V halogenlampor Elektronisk transformator Konventionell transformator Lysrör Kompaktlysrör Motor Anslutningar W W Snabbanslutning Detekteringsvinkel 120º Monteringshöjd 1,0-1,5 m (optimalt 1,2 m) Täckningsområde vid 1,2 m monteringshöjd Känslighet Tidsinställningar Antal parallellkopplade detektorer Rörelse 120 m 2 Närvaro 30 m lux 1 sek - 20 min Max 5 st 20 mm 16 mm 2300 W 2000 W 1150 VA 1050 VA 1200 W (okompenserat) μf (cosφ = 0,9) (parallellkompenserat) 2x1200 W (parallellkopplat) 900 W (HF spolar) 500 W 200 VA Max 10 st Standarder EN , IEC , EN class 2 Neutral ledare krävs inte Neutral ledare krävs Täckningsområde 0 m 5,3 m 10,5 m 3,75 m P P m P ,3 m

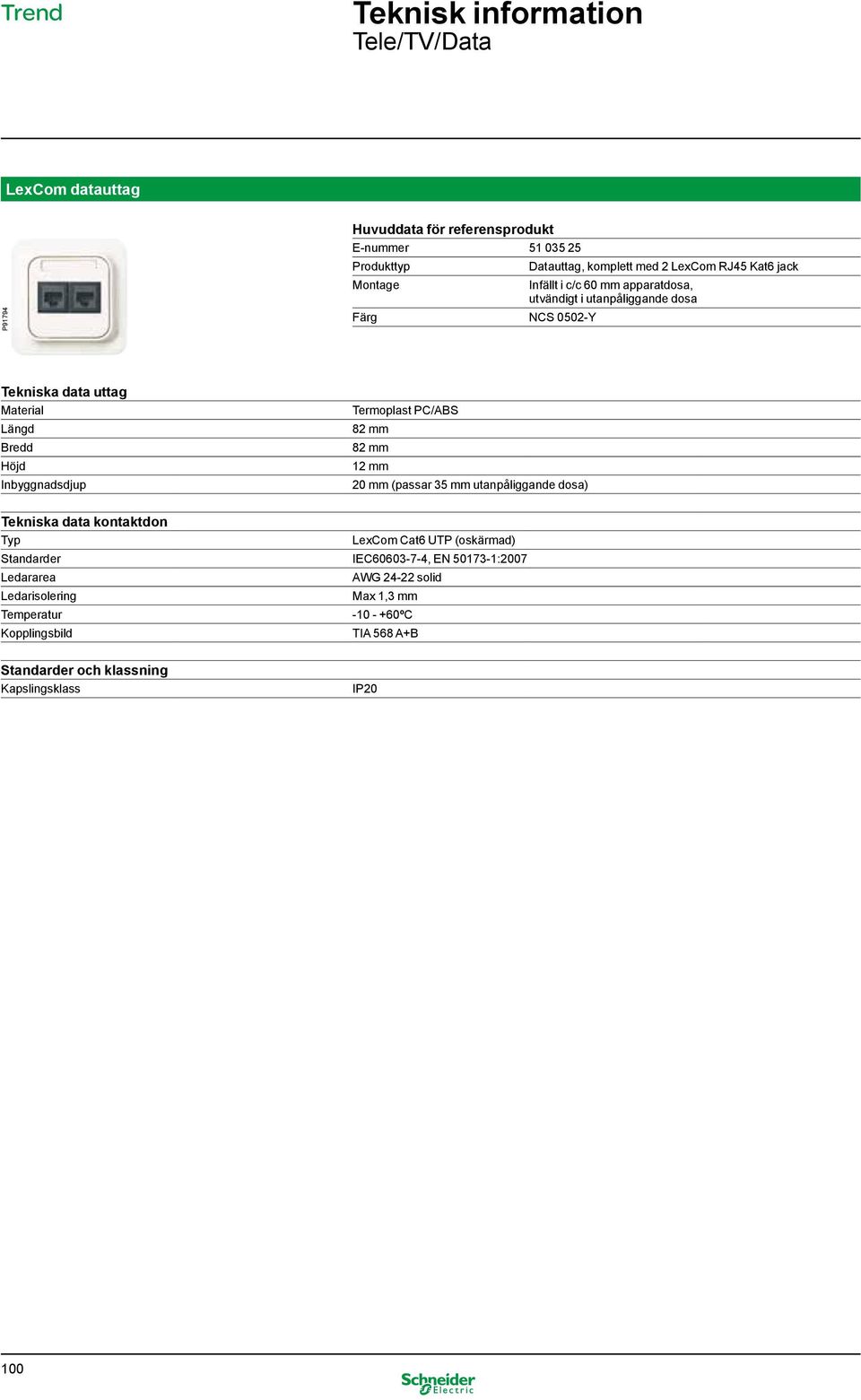

11 Tele/TV/Data LexCom datauttag P91794 E-nummer Datauttag, komplett med 2 LexCom RJ45 Kat6 jack uttag 12 mm 20 mm (passar 35 mm utanpåliggande dosa) kontaktdon Typ LexCom Cat6 UTP (oskärmad) Standarder IEC , EN :2007 Ledararea AWG solid Ledarisolering Max 1,3 mm Temperatur ºC Kopplingsbild TIA 568 A+B 100

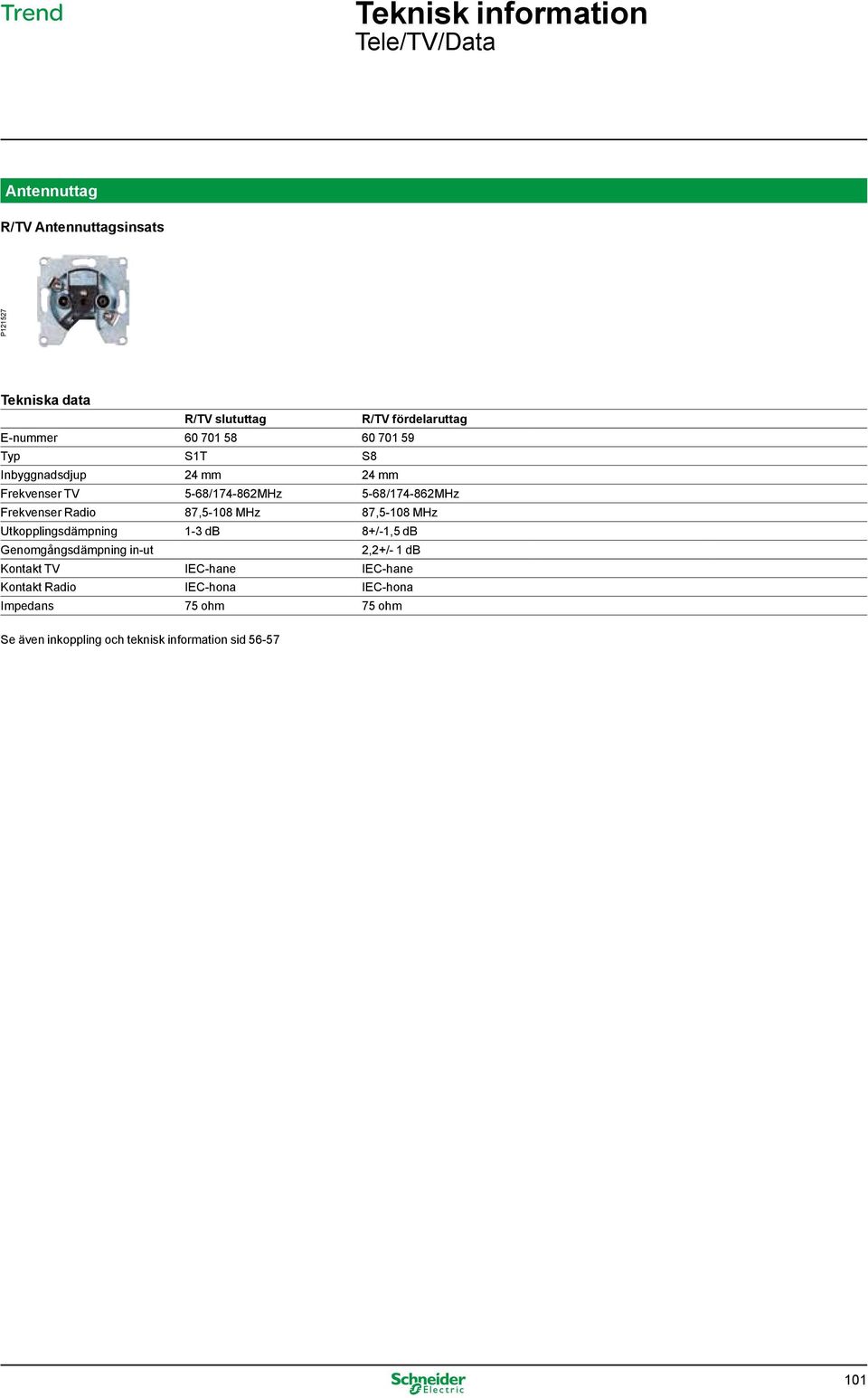

12 Tele/TV/Data Antennuttag R/TV Antennuttagsinsats P R/TV slututtag R/TV fördelaruttag E-nummer Typ S1T S8 24 mm 24 mm Frekvenser TV 5-68/ MHz 5-68/ MHz Frekvenser Radio 87,5-108 MHz 87,5-108 MHz Utkopplingsdämpning 1-3 db 8+/-1,5 db Genomgångsdämpning in-ut 2,2+/- 1 db Kontakt TV IEC-hane IEC-hane Kontakt Radio IEC-hona IEC-hona Impedans 75 ohm 75 ohm Se även inkoppling och teknisk information sid
