Högspänningsregulator Negativa/positiva joner PC2 Bar Mar.11

Transkript

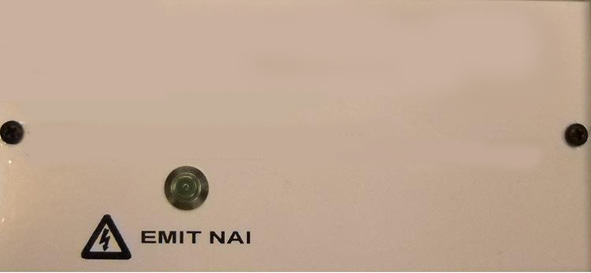

1 Negativa/positiva joner PC2 Bar Mar.11 Utmärkande egenskaper Uppfyller kraven på CE godkännanden Avsedd för industriella och professionella anläggningar Inbyggt fellarm LED indikering för larm och status Spänningsväljare (min- mid -max) Säkring Kan användas till: Elektrostatiska filterelektroder Elektrostatiska filter Tekniska data PC2 Bar Negativa joniseringssystem Strömförsörjning 230Vac, enfas 50/60Hz Max effekt Utgångsanslutning Utgångsspänning Elektroder 25VA Spetsjonisering Vdc Imax 2mA 8,5Mohm load (min-mid-max) 7000/ 7500/ 8000Vdc Beställningskoder PC2 Bar Högspänningsregulator EMIT 103 Joniseringsnål för kanaler mm EMIT 100 Joniseringsnål för dia 100 x L200 Plattor 33Mohm load (min-mid-max) 4900/ 5250/ 5600Vdc EMIT 150 EMIT 200 Joniseringsnål för dia 150 x L200 Joniseringsnål för dia 200 x L200 Negativ jonisering Min-mid-max -7250/ -7700/ -8250Vdc EMIT 250 EMIT 315 Joniseringsnål för dia 250 x L200 Joniseringsnål för dia 315x L200 Max output current Högspänning Max belastning Guideline 2,1mA 4 MOhm at 8000Vdc joniseringstrådar EMC Directive 2004/108/E EMC Directive 89/336/CE Maskindirektiv 2006/42/EC Certain Voltage Limits 2006/95/EC NEU 100 Neutraliseringsnål för dia 100 x L360 NEU 150 Neutraliseringsnål för dia 150 x L360 NEU 200 Neutraliseringsnål för dia 200 x L360 NEU 250 Neutraliseringsnål för dia 250 x L360 NEU 315 Neutraliseringsnål för dia 315 x L360 NEU 124 Neutraliseringsnål för 150 x 100 NEU 125 Neutraliseringsnål för 150 x 150 NEU 126 Neutraliseringsnål för 200 x 100 Approvals EU EN (1992) EN (1992) IEC (1aEd ) EN EN EN60529 EN50140 EN55014 EN50141 EN EN EN NEU 110 Neutraliseringsnål för 200 x 150 NEU 129 Neutraliseringsnål för 300 x 200 NEU 130 Neutraliseringsnål för 350 x 100 NEU 140 Neutraliseringsnål för 400 x 200 RIVI 139 Balanseringsnål RIVIT Balanseringsnål CAVO Högspänningskabel 20kV DER 151 Terminalbox 3 ingångar och 27 utgångar DER 152 Terminalbox 1 ingång och 3 utgångar

2 Val av spänning Högspänningsregulator Negativa/positiva joner PC2 Bar Mar.11 (Bryt strömmen innan spänningsval) Spänningsväljaren används för anpassning till filtrets arbetsspänning. 1. Kontrollera spänningen till det elektrostatiska filtrets elektroder och plattor med hjälp av en multimeter för att se om spänningen behöver ändras. Spänningen beror på typen och storleken hos det elektrostatiska filtret. 2. Bryt strömmen och vänta 30 sek. innan bygeln avlägsnas 3. Placera bygeln på önskad plats. 4. Slå på strömmen och kontrollera åter filterspänningen. OBS: Det är möjligt att ha larmstatus för högre spänningar. Spänningsnivån kan eventuellt överstiga den aktuella strömmen. Minska spänningen ett steg för att åstadkomma god fuktionalitet i kretsen. Statusindikering Den elektroniska kretsen ger kontinuerlig information om dess driftstatus via grön LED-lampa. En lysande LED-lampa visar väl fungerande enhet. I händelse av smutsigt filter eller igensatt filter eller andra fel, kommer den gröna lysdioden att blinka eller slockna. Lysdioden blinkar vid spänningsfall eller kortslutning som förhindrar utsläpp av joner. Åtgärder måste vidtas för att undanröja dessa orsaker. Elektrisk och elektronisk funktion Ingen strömförsörjning indikeras på fronten. Alarmkontakten indikeras på fronten. När strömmen slås på, kommer den att generera en hög spänning och den gröna LED-lampan visas och larmkontakten blinkar. Vid kortslutning på filter eller vid ström > 2,5 ma, slocknar den gröna lampan och den röda lampan blinkar och kontakterna går tillbaka till läget som anges på etiketten.

3 Negativa/positiva joner PC2 Bar Mar.11 Elektronisk krets/justerbar bas 1. Input power supply. Amp-kontakt 6,3 x 0,8 for L/+ & N & Amp-kontakt 4,8 x 0,8 för jord 2. Säkring 250V/1A T 3. Spänningsväljare (min- mid - max). 4. Utgångsspänning för elektroniska filterelektroder vid jonisering. 5. Utgångsspänning för elektroniska filteruppsamlingsplattor vid jonisering. 6. Utgångsspänning för negativa joniseringssystem vid filtrering. 7. Larmkontakter och jordanslutning. 8. Larmkontakt (not in voltage) 9. C = Common, NO = Normally Open, NC = Normally Closed Larmkontaktens egenskaper Max spänning 250Vac/dc Max strömstyrka 1A Anslutning till jord Amp 4,8 x 0,8 för eventuell filteranslutning till jord. Korrekt fungerande LED-länk. Icke polariserad LED Larm LED. Polariserad LED

4 Dimensioner Högspänningsregulator Negativa/positiva joner PC2 Bar Mar.11 Dimensions Strömförsörjning och installation Strömbrytare Koppla in en strömbrytare att användas vid ordinarie bruk och vid underhållsarbete. Öppna inte den elektroniska kretsen. Här finns inga delar som du kan serva. Kontakta din serviceverkstad eller din installatör för hjälp. Utsätt inte enheten för regn eller fukt. Stäng genast av enheten om det skulle komma vätska i enheten, och kontakta ditt lokala servicecenter eller din installatör. Använd inte utrustningen på platser där det kan finnas explosionsrisk. Det är inte nödvändigt att öppna höljet för att ansluta strömmen. Använd den medföljande kabeln med en IEC-kontakt. Använd plastfästet för väggmontering. Det fästs med de fyra skruvarna.

5 System Negativa/positiva joner PC2 Bar Mar.11 Elektrostatiskt filter för kanal inbyggnad Joniseringsspets Joniseringsspets Balanseringsspets Balanseringsspets

6 Säkringar Högspänningsregulator Negativa/positiva joner PC2 Bar Mar.11 Fig.A Fig.B För att kontrollera säkringarna måste man öppna kontrollpanelen enligt följande steg: Bryt strömförsörjningen Lossa kablarna som ansluter plattan och kretskortet Kontrollera säkringen på terminalen och ersätta den med samma typ Öppna skyddet för frontpanelen Ta bort de fyra skruvarna (fig.a) Stäng skåpet Öppna skåpet enligt fig.b Kontrollera säkringen med en mätare och ersätta den med en annan av samma typ: 5 x 20 glasrör 250V 1A Obs: Kontakta teknisk support om säkringen går sönder igen efter återställningen eftersom felet förmodligen beror på kortslutning i kretskortet.

7 Problemlösning Högspänningsregulator Negativa/positiva joner PC2 Bar Mar.11 Under normal användning kan incidenter som påverkar funktionaliteten av enheten inträffa. Ibland kan problemet lätt åtgärdas. I andra fall kan man behöva kontakta sin servicepartner. Kommentarer till problem med den elektroniska kretsen Om det gröna lysdiodslarmet blinkar kan det tyda på två fel: 1. Joniseringsspetsen är påverkad av smuts och / eller fukt. 2. Den elektroniska kretsen eller högspänningskabeln är skadad. I det första fallet kan larmet lätt avlägsnas genom att man ersätter det med en ren isolator. I andra fall kan man behöva teknisk hjälp. För att utröna huruvida orsaken till larmet beror på brist på isolering eller om den elektroniska kretsen är felaktig, bör följande test utföras: 1. Koppla bort strömmen till ramverket. 2. Öppna och ta bort sändaren för negativa joner. 3. Koppla bort kabeln från de elektriska anslutningarna och isolera den så att den inte rör vid några metalldelar anslutna till jord. 4. Slå på bilden och se om den elektroniska kretsen med den gröna lysdiod indikerar en väl fungerande utrustning. I så fall felet finns felet endast på de elektrostatiska cellerna, men om larmet fortsätter med röda LED-lampor, så finns felet i den elektronisk kretsen eller i högspänningskabeln.

8 Negativa/positiva joner PC2 Bar Mar.11 Användning av spänningsväljare Rita en rektangel 78x105 mm, som visas på bilden, för att bestämma positionen där man installerar komponenterna i kanalen enligt projektplanen. Använd en kniv eller liknande (om kanalen är i en spiral) eller liknande anordning för att skära ut hålet. Sätt flänsen genom att trycka på hörnen som visas på bilden för att tränga igenom tunna aluminiumskiktet. Detta kommer att skapa hål för skruvarna.

9 Negativa/positiva joner PC2 Bar Mar.11 Förbered för en fläns över det utskurna området genom att göra en tätning med akrylsilikon. Tryck flänsen på plats och se till att det är väl förseglad. Fäst flänsen med de 4 skruvarna som medföljer utrustningen.

10 Negativa/positiva joner PC2 Bar Mar.11 Installera komponenterna för kanalen (EMIT, neutral, BALANCE) enligt projektplanen, med hänsyn taget till luftflödets riktning som anges på den självhäftande schablonen. Fäst med de fyra M4-skruvarna som levereras med utrustningen.
