1 PowerLogic TM Datablad 201 1

2

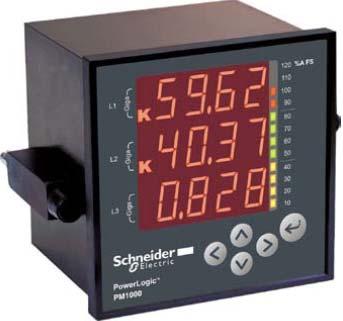

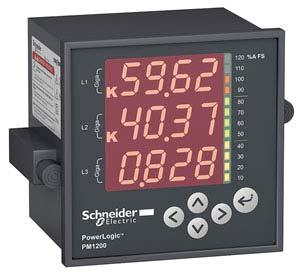

3 Funktioner och tekniska data PowerLogic PM1000-seriens kombinationsinstrument är lättanvända, kostnadseffektiva instrument tillhandahåller de grundläggande mätfunktionerna som behövs för att övervaka en elektrisk installation. PM1000-seriens kombinationsinstrument tillhandahåller de grundläggande mätfunktionerna som behövs för att övervaka en elektrisk installation. Instrumenten kännetecknas av en högkvalitativ konstruktion, kompakta format och låga installationskostnader. PM1000-serien är idealiska instrument för fördelningscentraler, kontrollskåp, motorställverk och reservkraftutrustning: PM1000, standardutförande PM1200, standardutförande plus en RS485 port för Modbuskommunikation PM1000-seriens frontpanel (överst) och bakstycke (underst) Applikationer Övervakning av elinstallationer. Energistudier och -optimering Övervakning av speciell utrustning. Preventivt underhåll. Grundläggande egenskaper Noggrann mätning Instrumenten uppfyller noggrannhetsklass 1.0 enligt IEC och IEC Lättläst display Den ljusa, alfanumeriska displayen med 15 mm höga LED-segment visar 3 samtidiga rader av mätvärden, med 4 tecken per rad. Visningen skalas automatiskt om för Kilo, Mega och Giga värden. Displayen växlar automatiskt genom flera olika mätvärden för enkelt handhavande. Analog belastningsindikering Den färgkodade lysdiodstapeln indikerar den procentuella lasten i 12 steg. Snabb access med Turbotangenten Turbotangenten ger direct access till de vanligaste mätvärdena eller till parametreringsläget allt med en enda tryckknapp. Snabb och enkel installation Alla inställningar görs från frontpanelens tryckknappar. Snabb åtkomst till parametreringsläget med Turboknappen. Direkt anslutning av spänning upp till 480 V AC. Färgkodade anslutningsplintar De färgmärkta anslutningarna gör det enklare att säkerställa en korrekt inkoppling. Säker parametrering Åtkomst till parametreringsläget är lösenordsskyddad. Artikelnummer Digitala panelinstrument PM1000, standardutförande utan kommunikation PM1200, utförande som ovan, men med Modbuskommunikation Artikelnummer METSEPM1000 METSEPM1200 1

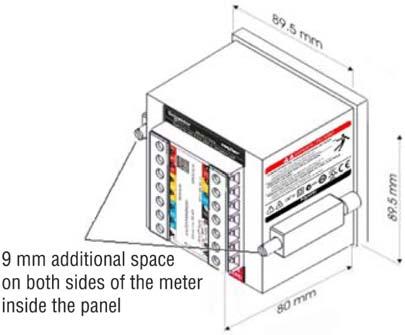

4 Funktioner och tekniska data Valguide PM1000 PM1200 Allmänt Lsp- och Hsp-nät Noggrannhet i ström och spänning 1.0 % 1.0 % Noggrannhet i effekt 1.0 % 1.0 % Noggrannhet i energi 1.0 % 1.0 % Antal mätpunkter per period 20 vid 50 Hz 20 vid 50 Hz 9 mm extra utrymme på bägge sidor inne i skåpet Dimensioner för PowerLogic PM1000/1200 Momentana rms-värden Ström Per fas och Neutralledare Spänning Medel Fas-Fas och Fas-N Frekvens Aktiv skenbar effekt Total och per fas Effektfaktor Medel och per Fas Obalans Ström, Spänning Fasvinkel Mellan V och I, L1, L2, L3 RPM Endast för generatorer. Beräknas från generatorspänning och poltal. Energivärden Aktiv, reaktiv, skenbar energi Medelvärden Ström Momentan och max Aktiv skenbar effekt Momentan och max Aktiv skenbar effekt, ställbar av användaren * * Användaren kan välja en parameter: A, kw, eller kva Elkvalitet Total övertonshalt (THD) Ström, spänning per fas Övriga mätvärden Drifttid last Drifttid för lasten i timmar Drifttid mätare Drifttid för mätaren i timmar INTR Antal avbrott Display LED display Kommunikation RS-485 port - 1 Modbus protokoll - 2

5 Funktioner och tekniska data Elektriska data Typ av mätning RMS-mätning upp t.o.m. 15e övertonen 20 mätpunkter per period vid 50 Hz Mätnoggrannhet * Ström och spänning 1,0 % av avläst värde Effekt Aktiv 1,0 % av avläst värde Reaktiv 2,0 % av avläst värde Skenbar 1,0 % av avläst värde Frekvens 0,1 % av avläst värde Effektfakttor 1,0 % av avläst värde Energi Aktiv IEC Class 1 Reaktiv IEC Class 2 Skenbar 1.0 % of reading * Addera en felvisning om 0,05% av full skala, vid mätsignaler under 100 ma Uppdateringshastighet 1 sekund Spännings- Ingångar V1, V2, V3, Vn ingångar Mätområde V AC direktansluten Upp till 999 kv med spänningstrafo Tillåten överlast 1.10 Un (480 V fas-fas) Börda 0.2 VA per fas max. Impedans V fas-fas - 4 MΩ, V fas-n 2 MΩ Frekvensområde Hz Ström- Strömtrafos Primärt 1 A ka ingångar Sekundärt 1 A - 5 A Mätområde 50 ma - 6 A (5 ma är startvärde) Tillåten överlast 10 A kontinuerligt Börda 0.2 VA per fas max. Impedans < 0.1 ohm Hjälpspänning AC V AC vid 50 Hz/60 Hz DC V DC Genomloppstid 100 ms vid 50V Förbrukning 3 VA max. Mekaniska data Vikt 0,400 kg (0,500 kg med emballage) IP skyddsklass Front: IP 51, Bakstycke: IP 40 Mått Frontram: 96 x 96 mm Djup: 80 mm bakom frontram Håltagning: 92 x 92 mm Omgivningsförhållanden Drifttemperatur -10 C till +60 C Lagringstemperatur -25 C till +70 C Luftfuktighet 5 till 95 % RH ej kondenserande Altitud 2000 m Mätnings CAT III Föroreningsgrad 2 Skyddsklass 2 Elektromagnetisk kompatibilitet Elektrostatisk urladdning IEC Immunitet mot elektromagnetiska fält IEC Immunitet snabba elektriska transienter IEC Immunitet mot späningshöjningar IEC Immunitet mot ledningsbundna störningar IEC Immunitet mot dämpade oscillerande vågor IEC Stötspänningshållfasthet 6 kv för 1,2/50 μs enl. IEC Strålade och ledningsbundna störningar CISPR11 Class A Säkerhet och standarder Konstruktion Självslocknande V0 plast: UL 508 CE certifierad enl. IEC61010 Ja Överensstämmer med regelverket kallat REACH (EC) n 1907/ Dec 2006 (Registration, Evaluation, Authorization and restrictions applicable to Chemical substances) 3

6 Funktioner och tekniska data Kommunikation RS-485 port Display Integrerad LED display Analog lastnivåindikering 2-tråd, hastighet upp till bps Protokoll: Modbus RTU Visar 3 parametrar på 3 rader, 4 tecken per rad. Automatisk skalning mellan Kilo, Mega, och Giga värden. Valbar standardvisning. Lösenordsskydd för inställningsmenyer. Färgkodad analog LED-indikering med möjlighet att definiera nivån för full skala 4

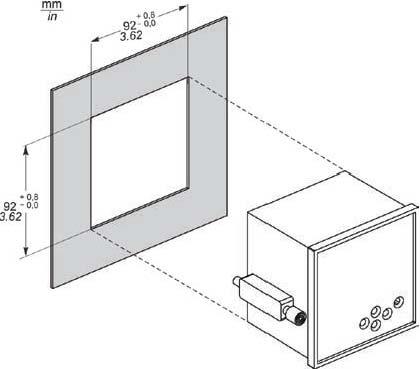

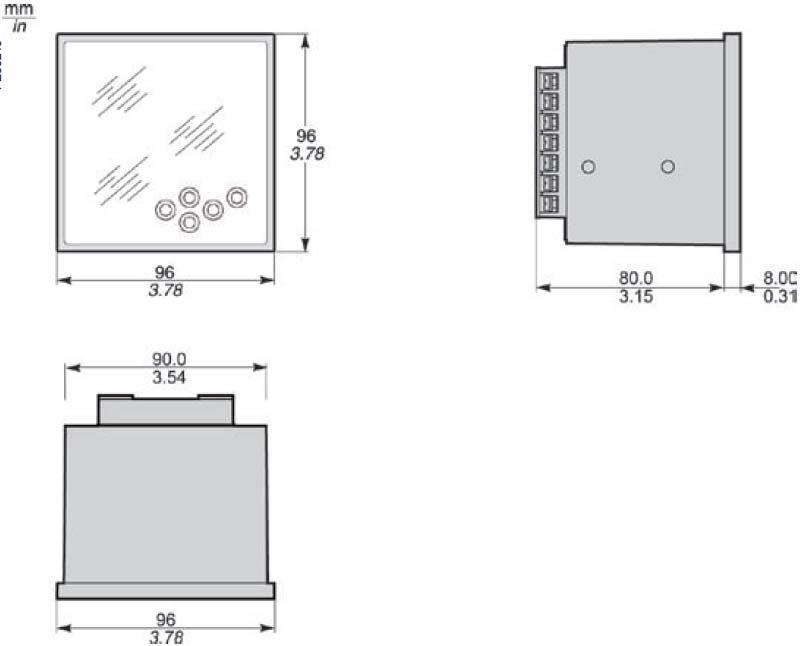

7 Installation och anslutning PM1000 serien, mått Installation genom frontpanel 5

8 Installation och anslutning 3 fas, 4 ledare med 3 strömtransformatorer och ev. 3 spänningstransformatorer MATNING Spänningstrafo om U > 480 V Hjälpspänning 44 till 277 V AC/DC LAST Kommunikation (PM1200) Exempel på inkoppling. Andra typer av inkoppling är möjligt. Se Snabbstartsguiden för PM1000 serien för detaljer. 2 fas, 3 ledare med 2 strömtransformatorer MATNING Spänningstrafo om U > 480 V Hjälpspänning 44 till 277 V AC/DC LAST Kommunikation (PM1200) Exempel på inkoppling. Andra typer av inkoppling är möjligt. Se Snabbstartsguiden för PM1000 serien för detaljer. 6

9 Installation och anslutning Enfasanslutning MATNING Spänningstrafo om U > 480 V Hjälpspänning 44 till 277 V AC/DC LAST Kommunikation (PM1200) Exempel på inkoppling. Andra typer av inkoppling är möjligt. Se Snabbstartsguiden för PM1000 serien för detaljer. 7

10 Mätvärden PM9C PM200 Micrologic P, H PM500 ION6200 PM750 PM710 PM800 serien Enercept Fasströmmar (L1, L2, L3) Fasspänningar (U1N, U2N, U3N) Huvudspänningar (U12, U23, U31) Effektfaktor total Aktiv energi (kwh) Reaktiv energi (kvarh) Aktiv effekt total (kw) Skenbar effekt total (kva) Medelvärde aktiv effekt total (kwd) Medelvärde reaktiv effekt total (kvard) Medelvärde skenbar effekt total (kvad) Medelström (L1, L2, L3) Neutralledarström, beräknad Skenbar energi (kvah) THD i fasspänning (U1N, U2N, U3N) THD i ström (L1, L2, L3) Compact NSX Kontakta er lokala Schneider Electric representant för beställningsinformation. Besök för mer information om andra PowerLogicprodukter, applikationer och systemlösningar års utmärkelse ger Schneider Electric erkännande för deras tekniska utveckling och breda produktsortiment inom området elkvalitets- och energihanteringslösningar. Detta är den fjärde utmärkelsen som Frost & Sullivan tilldelat Schneider Electric och (nyligen uppköpta) Power Measurement för landvinningar inom detta område. Prithvi Raj, forskningsanalytiker hos Frost & Sullivan 2007 Silvermedalj, Product of the Year 2007 Plant Engineering Magazine Schneider Electric Sverige AB Box Nyköping Tel: Fax: info@se.schneider-electric.com Datablad PM1000 Februari 2011 Schneider Electric Sverige AB
