PowerLogic TM Kombinationsinstrument PM9/PM9P/PM9C. Installationsanvisning/användarmanual

Transkript

1 PowerLogic TM Installationsanvisning/användarmanual

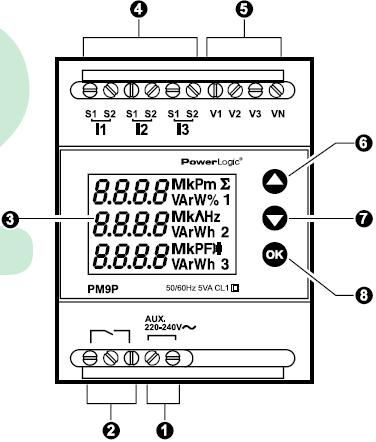

2 Säkerhetssymboler och instruktioner Läs dessa instruktioner noggrant samt studera materielen för att bekanta er med den innan ni installerar, sköter eller underhåller den. Följande speciella meddelanden förekommer i denna skrift eller på materielen för att varna för en potentiell fara eller för ge information som förtydligar eller förenklar en procedur. Detta är symbolen för en säkerhetsvarning. Den används för att varna er för en potentiell risk för personskada. Följ noggrant all säkerhetsinformation i anslutning till denna symbol för att undvika skador eller dödsfall. DANGER OBSERVERA Elektrisk utrustning skall alltid installeras, skötas, och underhållas av kvalificerad personal. Schneider Electric ansvar ej för konsekvenserna om anvisningarna i denna skrift ej följs. Innehåll Beskrivning 1 Konfigurering 2 Display, visning av mätvärden 5 Inkoppling 6 Tekniska data 7 Modbuskommunikation 7 Beskrivning (Art.nr , resp ) är mätinstrument för lågspänningsnät 1P+N, 3P, 3P+N. Mätfunktioner: Momentana mätvärden: U, V, I, IN, F, PF total P (W eller var eller VA) och P per fas (W, var) Medelvärde och maximalt medelvärde för P (W eller var eller VA) Mäter effekt i kwh (totalt och partiellt), kvar (totalt) och visar drifttid PM9P har även en pulsutgång för fjärravläsning PM9C har Modbus RS485 kommunikation för fjärravläsning Hjälpspänning: V AC 1. Anslutning för hjälpspänning 2. Pulsutgång (PM9P) eller kommunikation (PM9C) 3. Bakgrundsupplyst display 4. Anslutning för strömtransformatorer 5. Spänningsingångar 6. Knapp för att visa föregående sida samt för inställning 7. Knapp för att visa nästa sida samt för inställning 8. Knapp för att bekräfta 1

3 Konfigurering PM9 Kontrast Medelvärde Typ av nät Återställning 2

4 Konfigurering PM9P Kontrast Pulsutgång Medelvärde Typ av nät Återställning 3

5 Konfigurering PM9C Kontrast Modbus Medelvärde Typ av nät Återställning 4

6 Display, visning av mätvärden Ström i neutralledaren Frekvens Effektfaktor PF Schneider Electric PM9 Firmware version Medel effekt Max medel effekt (aktiv, reaktiv, skenbar) Strömmar I1, I2, I3 Drittidmätare (V1N > 50 V) 103 tim, 20 min Fasspänningar V1N, V2N, V3N Aktiv energi, partiell räknare 1000,00 kwh Huvudspänningar U12, U23, U31 Aktiv energi, total räknare 6210,00 kwh Aktiv, reaktiv, skenbar Total effekt Reaktiv energi, total räknare 1000,00 kvarh Aktiv effekt per fas (+/-) IEC beräkningsmodell för effektfaktor Reaktiv effekt per fas (+/-) 5

7 Inkoppling 1. Spänningssäkringar, anpassas till aktuell kortslutningsnivå 2. Plintar med kortslutningsmöjlighet Anslutning av strömtransformatorer Anslutning med spänningstransformatorer för spänningar över 450 V Pulsutgång respektive Modbus kommunikationsanlutning för PM9P och PM9C 6

8 Tekniska data Spänningsmätning: o 50 till 450 V AC direkt o 1000 V AC (med spänningstransformatorer) o tillåten överspänning: 515 V Strömmätning: o strömtrafo 5 till 1000 A / 5 A o mätområde: 10 ma till 6 A o tillåten överlast : 6 A konternuerligt, 20 A / 10 s, 50 A / 1 s. o effektförbrukning: 0,55 VA Mätbart frekvensområde: Hz Max effektförbrukning: < 5 VA Hjälpspänning: V ~ (±10 %) Mätnoggrannhet: klass 1 o ström och spänning: 0,5% av avläst värde o effekt: 2% av avläst värde från 0,8 C till 0,5L o frekvens 0,2 Hz o effektfaktor: 2% från 0,8C till 0,5L o aktiv energi: klass 1 IEC o reaktiv energi: klass 2 IEC Kapslingsklass: IP 52 framifrån Anslutningar: med tunnelanslutningar :4mm2 Vikt: 300 g Drifttemperatur: -5 C till +55 C (K55) Isolationskategori III, föroreningsklass 2 Säkerhet: IEC Produktstandard: IEC (PMD/SD, PMD/SS) Pulsutgångskontakt (PM9P): statisk kontakt 350V DC och AC toppvärde, 130 ma vid 25 C isolation 5 kv Modbusutgång (PM9C): o RS 485 port: 2 tråd, 9600 eller bauds, Modbus RTU, SELV 6 kv impuls (dubbel isolation) o Data: 8 bitar o Paritet: even, odd, none o Stopp bit: 1 Modbuskommunikation Avläsning av mätvärden Data i 32 bitars format (2 ord): o access: queries måste avse bägge orden. Försök att läsa data kodat i två ord med ett 1-ords query resulterar i ett PM9C undantagssvar (exception response), o organisation: - register n: high order, - register n + 1: low order, Stöd för följande funktioner saknas: Läs diagnosräknare (08). Broadcast mode (0). Rekommendation För korrekt funktion hos RS485 kommunikationsporten bör masterns (supervisor) TimeOut ställas till minst 20 ms. Modbustabeller, allmänt Modbusregister Beskrivning Format Modbusfunktion 101 till 105 Programmeringsparametrar 16 bitar Läs n ord (3) 201 Återställningar 16 bitar Läs n ord (3) Skriv 1 ord (6) Skriv n ord (16) 1001 till 1055 Mätvärden 32 bitar Läs n ord (3) 7

9 Modbus registerlista Modbus Adress Ant. Beskrivning Enhet register Dec. Hex. ord Programmeringsparametrar Strömtransformatoromsättning (Ct) Spänningstransformatoromsättning (Pt) 1/ Systemtyp: 0: 4 tråd, 3 CT (4-3 Ct) 1: 3 tråd, 3 CT (3-3 Ct) 2: 3 tråd, 2 CT (3-2 Ct) 3: 2 tråd, 1 CT (2-1 Ct) Typ av medelvärdesberäkning: (dmd type) 0: aktiv effekt 1: reaktiv effekt 2: skenbar effekt Beräkningsintervall för medelvärden (dmd time) minut Återställningar C8 1 Återställning av: - 0x00: ingen återställning 0x01: aktiv energi partiell räknare 0x02: reaktiv energi totalräknare 0x08: drifttidsmätare 0x10: max effektmedelvärde 0x1000: aktiv energi partiell räknare, reaktiv energi totalräknare, drifttidsmätare och max max effektmedelvärde Mätvärden E8 2 I1: fas 1 ström ma EA 2 I2: fas 2 ström ma EC 2 I3: fas 3 ström ma EE 2 IN: neutral ström ma F0 2 U12: spänning fas 1 till fas 2 mv F2 2 U23: spänning fas 2 till fas 3 mv F4 2 U31: spänning fas 3 till fas 1 mv F6 2 V1N: spänning fas 1 till Neutral mv F8 2 V2N: spänning fas 2 till Neutral mv FA 2 V3N: spänning fas 3 till Neutral mv FC 2 F: frekvens Hz/ FE 2 P: total aktiv effekt (+/- tecknat värde) kw/ Q: total reaktiv effekt (+/- tecknat värde) kvar/ S: total skenbar effekt kva/ PF: total effektfaktor (+/- tecknat värde) 1/ Sektor för effektfaktor: - 1: induktiv ( ) 2: kapacitiv ( ) Effektmedelvärde: aktiv, reaktiv eller skenbar (se Reg. 104) kw/100 eller kvar/100 eller kva/ A 2 Max effektmedelvärde: aktiv, reaktiv eller skenbar (se Reg. 104) kw/100 eller kvar/100 eller kva/ C 2 Drifttidräknare h/ E 2 Aktiv energi totalräknare kwh Reaktiv energi totalräknare kvarh Aktiv energi partiell räknare kwh P1: fas 1 aktiv effekt (+/- tecknat värde) kw/ P2: fas 2 aktiv effekt (+/- tecknat värde) kw/ P3: fas 3 aktiv effekt (+/- tecknat värde) kw/ A 2 Q1: fas 1 reaktiv effekt (+/- tecknat värde) kvar/ C 2 Q2: fas 2 reaktiv effekt (+/- tecknat värde) kvar/ E 2 Q3: fas 3 reaktiv effekt (+/- tecknat värde) kvar/100-8

10 Mätvärden PM9C PM200 Micrologic P, H PM500 ION6200 PM750 PM710 PM800 serien Enercept Fasströmmar (L1, L2, L3) Fasspänningar (U1N, U2N, U3N) Huvudspänningar (U12, U23, U31) Effektfaktor total Aktiv energi (kwh) Reaktiv energi (kvarh) Aktiv effekt total (kw) Skenbar effekt total (kva) Medelvärde aktiv effekt total (kwd) Medelvärde reaktiv effekt total (kvard) Medelvärde skenbar effekt total (kvad) Medelström (L1, L2, L3) Neutralledarström, beräknad Skenbar energi (kvah) THD i fasspänning (U1N, U2N, U3N) THD i ström (L1, L2, L3) Compact NSX Kontakta er lokala Schneider Electric representant för beställningsinformation. Besök för mer information om andra PowerLogicprodukter, applikationer och systemlösningar års utmärkelse ger Schneider Electric erkännande för deras tekniska utveckling och breda produktsortiment inom området elkvalitets- och energihanteringslösningar. Detta är den fjärde utmärkelsen som Frost & Sullivan tilldelat Schneider Electric och (nyligen uppköpta) Power Measurement för landvinningar inom detta område. Prithvi Raj, forskningsanalytiker hos Frost & Sullivan 2007 Silvermedalj, Product of the Year 2007 Plant Engineering Magazine Schneider Electric Sverige AB Box Nyköping Tel: Fax: info@se.schneider-electric.com Manual v.1 Februari 2010 Schneider Electric Sverige AB
