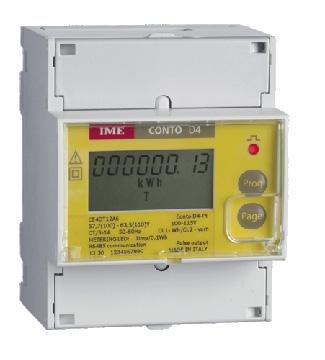

1 Energimätare Conto D4 Pt M bus Pulsutg. Manualen gäller för: CE4DT14AM / Conto D4 Pt M-bus Copyright Tälje Mätinstrument AB. All rights reserved - No part of this document may be reproduced or transmitted in any form - without written permission of Tälje Mät. MA_Conto D4 Pt M-bus_1703 M a n u a l Conto D4 Pt mäter över strömtransformatorer. Sekundärström.../5A och.../1a. L1 L2 P1 P2 P1 P2 P1 P2 L3 N Puls kwh Läs informationen nedan och spara din dyrbara tid! Via telefon-support har vi förstått att viktiga moment emellanåt försummas i samband med Inkoppling och rammering. Vi vill bidra till att Du snabbt blir bekväm med produkten och väljer därför att lyfta fram några viktiga moment - direkt på FÖRSTA SIDAN. Konfigurering sker via mätarens front - Ej via nätverk Kommunikationsparametrar som Primär - och Sekundäradress, Baud rate, Paritet programmeras via mätarens frontpanelen. Om så sker via nätverket raderas konfigurationen vid nätavbrott. Förvissa dig om att Paritet står i läge Even Se sid 5 - steg 3.8 Ange Mode A alt. B för valt kopplingsschema i Setup Samtliga elschema visas på sid 3. Dessa är märkta med A alt B. Som default föreslås Mode A i Setup - steg 3.3. info@taljemat.se Mode A Tel: n-3E Sid 1 (9)

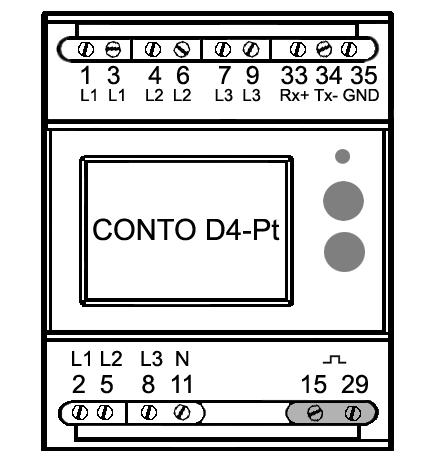

2 Innehåll 1. Inkoppling sid 2 2. Knapparnas funktion i setup / programmering sid 4 3. rammering / Setup sid 4 4. Parametervisning i display sid 7 5. Nollställning av Max - medeleffekt och Partiell energi sid 7 6. M-Bus - Tabeller över variabler och adresser sid 8 7. Tekniska data sid Dimensioner sid Inkoppling 1.1 Enhetens uttagsmärkning Strömingångar.../5A och.../1a M-bus Comm Galvaniskt isolerade ingångar medger att på strömtransformatorerna kopplas samman till gemensam jord. Se kopplingsscheman sid 3. M-bus Hjälpspänning erfordras ej. Mätspänning Pulsutgång 2

3 1.2 Val av kopplingsschema - konfigurering i Setup Samtliga kopplingsschema är märkta Mode A alt. Mode B. Ange aktuell mode då elmätaren konfigureras i setup 3.2. Koppling 3n-3E - Mode A Koppling 3-3E - Mode A Spänning Ström.../5A Spänning Ström.../5A L1 L2 L3 N L1 L2 L3 Koppling 3-2E - Mode A Koppling 3n-1E - Mode B L1 L2 L3 Spänning Ström.../5A L1 L2 L3 N Spänning Ström.../5A Koppling 3-1E - Mode B Koppling 1n-1E - Mode A Spänning Ström.../5A Spänning Ström.../5A L1 L2 L3 L1 N 1.3 Inkoppling i nätverk M bus - rekommendationer Det krävs 2 st ledare med min area: AWG. Använd partvinnad skärmad signalkabel. Notera att skärmen ej ska användas till signalöverföring. Skärmen jordas i en punkt - enligt schemat nedan. Conto D4 Pt M-bus Adress 001 Conto D4 Pt M-bus Adress 002 Conto D4 Pt M-bus Sista adressen Skärm Skärm M-Bus master 3

4 2. Knapparnas funktion i setup / programmering A B C Tryck samtidigt för att öppna Setup-menyn. Tryck samtidigt för att bekräfta gjorda inmatningar. Tryck samtidigt för lämna Setup utan att spara gjorda inmatningar. Flyttar markören ett steg åt Höger vid inmatning av numeriska värden Ökar valören på markerad siffra Stega nedåt i menyvalen. tine 15 tine 20 Stega uppåt i menyvalen. tine 20 tine rammering - Setup 3.1 START - Lösenord Tryck samtidigt på och för att öppna Setup-menyn. Mata in lösenordet 1000 som skyddar Setup. [ Personligt kan väljas i steg 3.13] Blinkande siffra indikerar markörens position. Tryck på för att öka valören på markerad siffra. code Tryck samtidigt på och för att bekräfta inmatningen. 3.2 Node A Nättyp - kopplingsschema Node A Node b Välj kopplingsschema på sid 3. Kontrollera vilken mode som gäller. Välj därefter mode A alt B i detta steg. rammeringen fortsätter på sid 5. 4

5 ... från sid Omsättning - strömtransformatorer [ Ct = Current transformer] Exempel: 100/5A beräknas = vilket matas in enligt nedan. Ct x x 2 x Omsättning - spänningstransformatorer [ Vt = Voltage transformer Vid direktanslutning / 230V - Gå vidare till steg 3.5 Exemplet / 110 beräknas = 60,0... vilket matas in enligt nedan. Ut x x 6 x Periodtid - för beräkning av medelvärde [maximum demand] tine min P T min 3.6 Baud Rate - Bits/sek baud Addr Primär adress - valbar Paritet I exemplet nedan tilldelas enheten adress x 4 Varje mätare i nätverket måste tilldelas en unik adress. par EUEn Vid M bus-kommunikation skall alltid paritet EVEN väljas. rammeringen fortsätter på sid 6. 5

6 ... från sid Sekundär-adress Sekundäradressen används som regel endast då antalet mätpunkter överstiger 50 st. Sekundäradressen matas in enligt samma rutin som steg M-bus läge NbUsNod1 NbUsNod1 Mode 1: En-telegrams protokoll NbUsNod2 Mode 2: Tre-telegrams protokoll NbUsNod3 Mode 3: Tre-telegrams protokoll (standard M-bus) (standard M-bus) (IME protokoll) 3.11 Aktiv alt. Reaktiv Energi till Pulsutgången PLSE ACt ACt rea 3.12 Pulsens valör (Pulse weight) PULS Wh Wh Wh kwh 3.13 Pulsens längd i ms [ d = duration, varaktighet ] PULd Byte till ett personligt lösenord pass 1000 Om du väljer att behålla defaultvärdet Tryck för att avsluta setup. Vid byte - mata in ditt personliga lösenord. Bekräfta med SAUing Din programmering sparas - och Setup avslutas. Mätaren återgår till mätläge. 6

7 4. Parametervisning i display Stega mellan display-sidorna med 4.1 Displaymeny - presentation samtliga sidor R E S kwh Total kvar Total kwh Partiell E kvar Partiell T Aktiv energi Reaktiv energi Nollställbar Nollställbar R E S E T R E PMD W S E T Max medeleffekt MD W Medeleffekt Vänta 2 sek A Ström i L A Ström i L A Ström i L V Huvudspänning var Reaktiv effekt III V Fas-spänning V Huvudspänning VA Skenbar effekt III V Fas-spänning V Huvudspänning W Aktiv effekt L V Fas-spänning W Aktiv effekt III W Aktiv effekt L W Aktiv effekt L3 Sekundäradress 4.2 Reset av partiell energi och medeleffekt Tre av parametrarna ovan är märkta med RESET. Dess kan nollställas enligt illustrationen nedan. Aktiv energi kwh Partiell ( delräkneverk) Reaktiv energi kvarh Partiell ( delräkneverk) Max medeleffekt PMD Power Max Demand Stega med till den sida som ska nollställas kwh Partiell R E S E T Tryck > 5 s på kwh Partiell R E S E T 7

8 6. M-Bus Tabell över variabler & adresser 6.1 Mode 1 P Er Part Et Et RSP_UD Field Name Byte n. Value Meaning Start 1 68 Start byte L-f 1 LEN Frame number byte L-f 1 LEN Frame number byte Start 1 68 Start byte C-f 1 08 RSP_UD A-f 1 PADR CI-f 1 72 Variable structure, LSB is trasmitted first Secondary address 4 IDENT XXXXXXXX (8 BCD digits) Manufacturer code 2 A5 25 IME = 25A5 Device version 1 GEN Version Medium 1 02 Electricity Access number 1 TC Incremented by 1 for any answered telegram Status 1 STAT Status for EN (*) Signature Not used DIF 1 8C Instantaneous Value, 8 BCD digits DIFE 1 10 (1=0001 b Tariff bit1bit0=01) VIF / Format XXXXX.XXX kwh/mwh VIFE 0/1 --/7D Value 4 xxxxxxxx Total Active Energy DIF 1 8C Instantaneous Value, 8 BCD digits DIFE 1 20 (2=0010 b Tariff bit1bit0=10) VIF / Format XXXXX.XXX kwh/mwh VIFE 0/1 --/7D Value 4 xxxxxxxx Partial Active Energi DIF 1 8C Instantaneous Value, 8 BCD digits DIFE 1 50 (5=0101 b Tariff bit1bit0=01) VIF / (01 b Unit bit0=01) => Unit 1 VIFE 0/1 --/7D Format XXXXX.XXX kvarh/mvarh Value 4 xxxxxxxx Total Reactive Energy DIF 1 C4 Instantaneous Value, 32 bit Integer DIFE 1 00 (C=1100 b Storage bit0 = 1) => Storage = 1 VIF 1 zz Power W/kW/MW Value 4 xxxxxxxx Peak Active Power (**) DIF 1 01 Instantaneous Value, 8 bit Integer VIF 1 FD Error flags (**) VIFE 1 17 Value 1 yy Error on 8 bit B7..B0 Checksum 1 CS Stop

9 6.2 Mode 2 - Översikt Telegram 1 Symbol Variabel UNIT DIF DIFE(1) DIFE(2) DIFE(3) VIF VIFE FORMAT Et Aktiv Energi Positiv 0 0x04 0x84 0x3B INT 32 P Aktiv Effekt Positiv 0 0x04 0xAB 0x3B INT 32 P- Aktiv Effekt Negativ 0 0x04 0xAB 0x3C INT 32 Er Reaktiv Energi Positiv 1 0x84 0x40 0x84 0x3B INT 32 Q Reaktiv Effekt Positiv 1 0x84 0x40 0xAB 0x3B INT 32 Q- Reaktiv Effekt Negativ 1 0x84 0x40 0xAB 0x3C INT 32 Part Et Partiell Aktiv Energi Positiv 2 0x84 0x80 0x40 0x84 0x3B INT 32 Part Er Partiell Reaktiv Energi Positiv 3 0x84 0xC0 0x40 0x84 0x3B INT 32 Pd Medeleffekt 4 0x84 0x80 0x80 0x40 0xAB 0x3C INT 32 RFU Reserverad 5 0x84 0xC0 0x80 0x40 0x84 0x3C INT 32 Telegram 2 Symbol Variabel UNIT DIF DIFE(1) DIFE(2) DIFE(3) VIF VIFE FORMAT L1-N Fas-spänning L1 2 0x84 0x80 0x40 0xFD 0x48 INT 32 I1 Fas-ström L1 2 0x84 0x80 0x40 0xFD 0x59 INT 32 P1 Fas-effekt L1 2 0x84 0x80 0x40 0xAB 0x3B INT 32 P1- Fas-effekt L1 - Negativ 2 0x84 0x80 0x40 0xAB 0x3C INT 32 L2-N Fas-spänning L2 3 0x84 0xC0 0x40 0xFD 0x48 INT 32 I2 Fas-ström L2 3 0x84 0xC0 0x40 0xFD 0x59 INT 32 P2 Fas-effekt L2 3 0x84 0xC0 0x40 0xAB 0x3B INT 32 P2- Fas-effekt L2 - Negativ 3 0x84 0xC0 0x40 0xAB 0x3C INT 32 L3-N Fas-spänning L3 4 0x84 0x80 0x80 0x40 0xFD 0x48 INT 32 I3 Fas-ström L3 4 0x84 0x80 0x80 0x40 0xFD 0x59 INT 32 P3 Fas-effekt L3 4 0x84 0x80 0x80 0x40 0xAB 0x3B INT 32 P3- Fas-effekt L3 - Negativ 4 0x84 0x80 0x80 0x40 0xAB 0x3C INT 32 L1-L2 Huvudspänning L1-L2 5 0x84 0xC0 0x80 0x40 0xFD 0x48 INT 32 Q1 Reaktiv Fas-effekt L1 5 0x84 0xC0 0x80 0x40 0xAB 0x3B INT 32 Q1- Reaktiv Fas-effekt L1 - Negativ 5 0x84 0xC0 0x80 0x40 0xAB 0x3C INT 32 L2-L3 Huvudspänning L2-L3 6 0x84 0x80 0xC0 0x40 0xFD 0x48 INT 32 Q2 Reaktiv Fas-effekt L2 6 0x84 0x80 0xC0 0x40 0xAB 0x3B INT 32 Q2- Reaktiv Fas-effekt L2 - Negativ 6 0x84 0x80 0xC0 0x40 0xAB 0x3C INT 32 L1-L3 Huvudspänning L1-L3 7 0x84 0xC0 0xC0 0x40 0xFD 0x48 INT 32 Q3 Reaktiv Fas-effekt L3 7 0x84 0xC0 0xC0 0x40 0xAB 0x3B INT 32 Q3- Reaktiv Fas-effekt L3 - Negativ 7 0x84 0xC0 0xC0 0x40 0xAB 0x3C INT 32 Telegram 3 Symbol Variabel UNIT DIF DIFE(1) DIFE(2) DIFE(3) DIFE(4) VIF VIFE FORMAT PF Effekt faktor 8 0x82 0x80 0x80 0x80 0x40 0xEE 0x3B INT 16 PF- Effekt faktor - Negativ 8 0x82 0x80 0x80 0x80 0x40 0xEE 0x3C INT 16 Fr Frekvens 9 0x82 0xC0 0x80 0x80 0x40 0x6E INT 16 Strömtransformator omsättning 10 0x84 0x80 0xC0 0x80 0x40 0x6E INT 32 Spänningtransformator omsättning 11 0x84 0xC0 0xC0 0x80 0x40 0x6E INT 32 PF1 Fas-effekt faktor L1 12 0x82 0x80 0x80 0xC0 0x40 0xEE 0x3B INT 16 PF1- Fas-effekt faktor L1 - Negativ 12 0x82 0x80 0x80 0xC0 0x40 0xEE 0x3C INT 16 PF2 Fas-effekt faktor L2 13 0x82 0xC0 0x80 0xC0 0x40 0xEE 0x3B INT 16 PF2- Fas-effekt faktor L2 - Negativ 13 0x82 0xC0 0x80 0xC0 0x40 0xEE 0x3C INT 16 PF3 Fas-effekt faktor L3 14 0x82 0x80 0xC0 0xC0 0x40 0xEE 0x3B INT 16 PF3- Fas-effekt faktor L3 - Negativ 14 0x82 0x80 0xC0 0xC0 0x40 0xEE 0x3C INT 16 9

10 6.2.1 Mode 2 - Telegram 1 Power Demand Part Er Part Et Q - Q Er P - P Et RSP_UD Field Name Byte n. Value Meaning Start 1 68 Start byte L-f 1 LEN Frame number byte L-f 1 LEN Frame number byte Start 1 68 Start byte C-f 1 08 RSP_UD A-f 1 PADR CI-f 1 72 Variable structure, LSB is trasmitted first Secondary address 4 IDENT XXXXXXXX (8 BCD digits) Manufacturer code 2 A5 25 IME = 25A5 Device version 1 GEN Version Medium 1 02 Electricity Access number 1 TC Incremented by 1 for any answered telegram Status 1 STAT Status for EN (*) Signature Not used DIF 1 04 Instantaneous Value, 32 bit Integer VIF 1 84 Units kwh with resolution 10 Wh VIFE (1) 1 3B Value 4 xxxxxxxx 3-phase Active Positive Energy DIF 1 04 Instantaneous Value, 32 bit Integer VIF 1 AB W Value 4 xxxxxxxx 3-phase Active Positive Power DIF 1 04 Instantaneous Value, 32 bit Integer VIF 1 AB W VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx 3-phase Active Negative Power DIFE (1) 1 40 Unit 1 VIF 1 84 kvarh with resolution 10 varh VIFE (1) 1 3B Accumulation only if positive Value 4 xxxxxxxx 3-phase Reactive Positive Energy DIFE (1) 1 40 Unit 1 VIF 1 AB var VIFE (1) 1 3B Accumulation only if positive Value 4 xxxxxxxx 3-phase Reactive Positive Power DIFE (1) 1 40 Unit 1 VIF 1 AB var VIFE (1) 1 3C Accumulation only if negative Value 4 xxxxxxxx 3-phase Reactive Negative Power DIFE (1) 1 40 VIF 1 84 kwh with resolution 10 Wh Value 4 xxxxxxxx 3-phase Partial Active Positive Energy VIF 1 40 kvarh with resolution 0,01k/0,1 varh VIFE 1 84 Value 4 xxxxxxxx 3-phase Partial Reactive Positive Energy DIFE (3) 1 40 Unit 4 VIF 1 84 VIFE (1) 1 3C Value 4 xxxxxxxx Active Power Demand Telegram 1 fortsätter på sida

11 Reserved DIFE (3) 1 40 Unit 5 VIF 1 84 VIFE (1) 1 3C Value 4 xxxxxxxx DIF 1 1F More records will follow in next telegram Value PAD bytes Checksum 1 CS Stop Mode 2 - Telegram 2 L2 - N P1 - P1 I1 L1 - N RSP_UD Field Name Byte n. Value Meaning Start 1 68 Start byte L-f 1 LEN Frame number byte L-f 1 LEN Frame number byte Start 1 68 Start byte C-f 1 08 RSP_UD A-f 1 PADR CI-f 1 72 Variable structure, LSB is trasmitted first Secondary address 4 IDENT XXXXXXXX (8 BCD digits) Manufacturer code 2 A5 25 IME = 25A5 Device version 1 GEN Version Medium 1 02 Electricity Access number 1 TC Incremented by 1 for any answered telegram Status 1 STAT Status for EN (*) Signature Not used DIFE (2) 1 40 Unit 2 VIF 1 FD Estension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L1-N DIFE (2) 1 40 Unit 2 VIF 1 FD Estension of VIF code VIFE (1) 1 59 ma Value 4 xxxxxxxx Current L1 DIFE (2) 1 40 Unit 2 VIF 1 AB W Value 4 xxxxxxxx Positive Active Power L1 DIFE (2) 1 40 Unit 2 VIF 1 AB W VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Active Power L1 DIFE (2) 1 40 Unit 3 VIF 1 FD Estension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L2-N Telegram 2 fortsätter på sida

12 Q1 - Q1 L1 - L2 P3 - P3 I3 L3 - N P2 - P2 I2 DIFE (2) 1 40 Unit 3 VIF 1 FD Estension of VIF code VIFE (1) 1 59 ma Value 4 xxxxxxxx Current L2 DIFE (2) 1 40 Unit 3 VIF 1 AB W Value 4 xxxxxxxx Positive Active Power L2 DIFE (2) 1 40 Unit 3 VIF 1 AB W VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Active Power L2 DIFE (3) 1 40 Unit 4 VIF 1 FD Estension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L3-N DIFE (3) 1 40 Unit 4 VIF 1 FD Estension of VIF code VIFE (1) 1 59 ma Value 4 xxxxxxxx Current L3 DIFE (3) 1 40 Unit 4 VIF 1 AB W Value 4 xxxxxxxx Positive Active Power L3 DIFE (3) 1 40 Unit 4 VIF 1 AB W VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Active Power L3 DIFE (3) 1 40 Unit 5 VIF 1 FD Extension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L1-L2 DIFE (3) 1 40 Unit 5 VIF 1 AB var Value 4 xxxxxxxx Positive Reactive Power L1 DIFE (3) 1 40 Unit 5 VIF 1 AB var VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Reactive Power L1 Telegram 2 fortsätter på sida

13 Q3 - Q3 L1 - L3 Q2 - Q2 L2 - L3 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 6 VIF 1 FD Estension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L2-L3 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 6 VIF 1 AB var Value 4 xxxxxxxx Positive Reactive Power L2 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 6 VIF 1 AB var VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Reactive Power L2 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 7 VIF 1 FD Extension of VIF code VIFE (1) V Value 4 xxxxxxxx Voltage L1-L3 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 7 VIF 1 AB var Value 4 xxxxxxxx Positive Reactive Power L3 DIFE (2) 1 C0 DIFE (3) 1 40 Unit 7 VIF 1 AB var VIFE (1) 1 3C Accumulation only if negative contribution Value 4 xxxxxxxx Negative Reactive Power L3 DIF 1 1F More records will follow in next telegram Value PAD bytes Checksum 1 CS Stop

14 6.2.3 Mode 2 - Telegram 3 PF1 VT Ratio CT Ratio Frequency PF - PF RSP_UD Field Name Byte n. Value Meaning Start 1 68 Start byte L-f 1 LEN Frame number byte L-f 1 LEN Frame number byte Start 1 68 Start byte C-f 1 08 RSP_UD A-f 1 PADR CI-f 1 72 Variable structure, LSB is trasmitted first Secondary address 4 IDENT XXXXXXXX (8 BCD digits) Manufacturer code 2 A5 25 IME = 25A5 Device version 1 GEN Version Medium 1 02 Electricity Access number 1 TC Incremented by 1 for any answered telegram Status 1 STAT Status for EN (*) Signature Not used DIFE (3) 1 80 DIFE (4) 1 40 Unit 8 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3B Value 2 xxxx 3-phase Power Factor DIFE (3) 1 80 DIFE (4) 1 40 Unit 8 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3C Value 2 xxxx 3-phase Power Factor DIFE (3) 1 80 DIFE (4) 1 40 Unit 9 VIF 1 6E Dimensionless (50.0 => 500) Value 2 xxxx Frequency DIFE (2) 1 C0 DIFE (3) 1 80 DIFE (4) 1 40 Unit 10 VIF 1 6E Dimensionless (2000 / 5 => 400) Value 4 xxxxxxxx Current ratio (KTA) DIFE (2) 1 C0 DIFE (3) 1 80 DIFE (4) 1 40 Unit 11 VIF 1 6E Dimensionless (= 10 always) Value 4 xxxxxxxx Voltage ratio (KTV) DIFE (3) 1 C0 DIFE (4) 1 40 Unit 12 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3B Value 2 xxxx Phase Power Factor L1 Telegram 3 fortsätter på sida

15 PF3 - PF3 PF2 - PF2 PF1 - DIFE (3) 1 C0 DIFE (4) 1 40 Unit 12 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3C Value 2 xxxx Phase Power Factor L1 DIFE (3) 1 C0 DIFE (4) 1 40 Unit 13 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3B Value 2 xxxx Phase Power Factor L2 DIFE (3) 1 C0 DIFE (4) 1 40 Unit 13 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3C Value 2 xxxx Phase Power Factor L2 DIFE (3) 1 C0 DIFE (4) 1 40 Unit 14 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3B Value 2 xxxx Phase Power Factor L3 DIFE (3) 1 C0 DIFE (4) 1 40 Unit 14 VIF 1 EE Dimensionless (1.00 => 100) VIFE (1) 1 3C Value 2 xxxx Phase Power Factor L3 DIF 1 1F More records will follow in next telegram Value PAD bytes Checksum 1 CS Stop

16 7. Tekniska data Conto D4 Pt M-bus Pulsutgång Ingångar spänning Mätområde 1-fas... Mätområde 3-fas... Frekvensområde V V Hz Display Display typ... Upplösning... Blinkfrekvens LED. LCD 8 siffror - höjd 6mm 10 W 1 imp / 0,1 Wh Ingångar ström Över Strömtrafo... Min detekterbar... Överlast... rammerbar omsättning Strömtransformator Spänningstransform.. Mätnogrannhet Energi Aktiv... Energi Reaktiv... Utgång M-bus Standard... Primäradress... Sekundäradress... Baud rate....../5a och.../1a 20mA 1,2 x In kontinuerligt I prim / I sek U prim / U sek ,0 Klass 1 EN Klass 2 EN EN ,999, bits /sek Kapsling Norm... Montage... Material... Skyddsform... Vikt... 4 moduler DIN DIN skena 35mm EN Självslocknande polykarbonat Mot front IP 52 EN Anslutningar IP20 EN g Omgivningstemperatur Referenstemp... Arbetstemperatur.. Isolation Kategori... Impulstest... Skyddsform Panel / kapsling... Impulstest C ±2 C C III 5kV 1,2/50µs IP52 IP20 Utgång Puls Typ av kontakt... Kontaktdata... Pulsvärde... Pulslängd... Säkerhet Potentialfri 1-polig SPST-NO 50 ma 110 V dc/ac 1 imp /10 Wh... 1 imp /10 kwh 50 ms ms Plomberbara lock täcker anslutningsskruvarna. Anslutningsterminaler Skruv... max 4 mm² min 1 mm² Fabriksinställningar M-bus Primäradress... Sekundäradress... Paritet... Baud rate... Antal telegram ,999,999 Even 2400 bit/s 3 8. Dimensioner Post - och besöksadress Telefon Fax E-post Hemsida Tälje Mätinstrument AB info@taljemat.se taljemat.se Wedavägen 24 A, Södertälje
