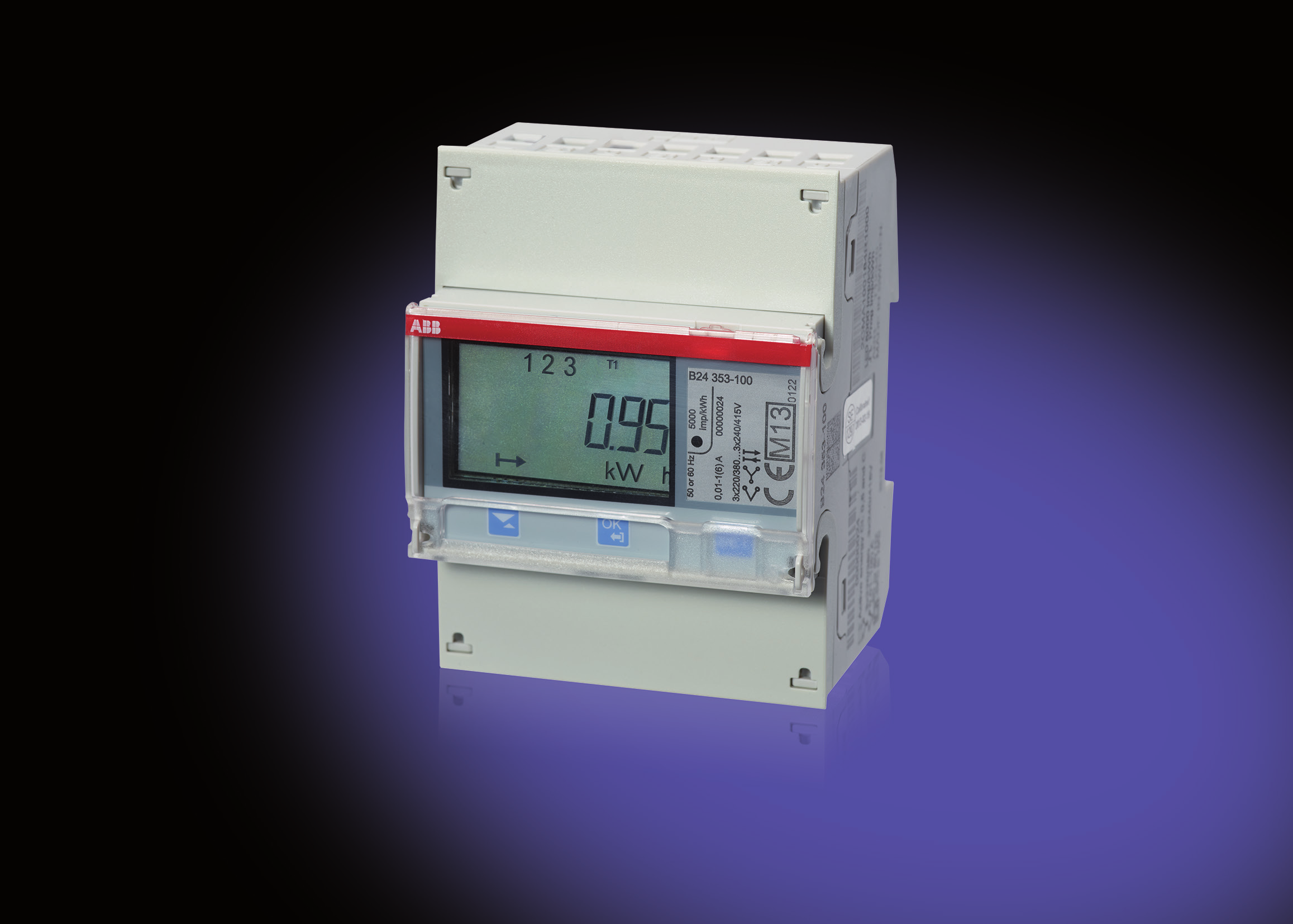

1 EQ - Elmätare Snabbstartsguide

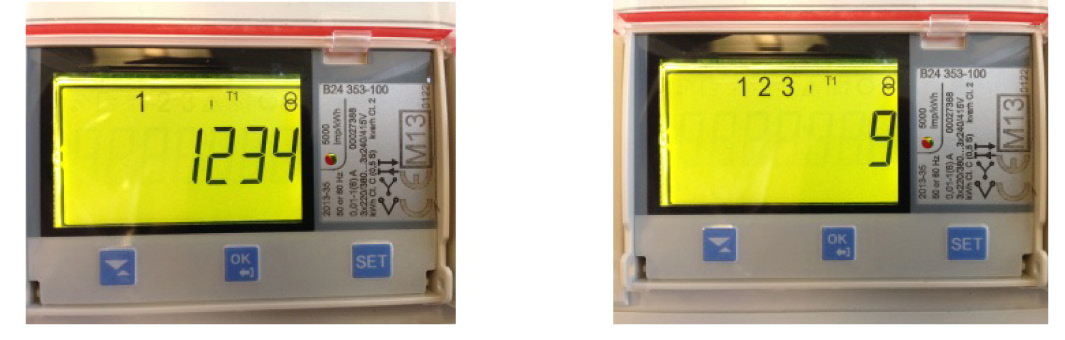

2 EQ Elmätare Navigationsknappar för konfigurering av grundläggande funktioner vid driftsättning: Bläddra upp/ner. Pilknapp Kort tryck för att bläddra neråt, tryck och håll in för att gå uppåt. OK-/åtegåknapp Inställningsknapp För att välja menyalternativ och bekräfta inställning. Håll nedtryckt för att återgå till föregående meny eller för att växla mellan standard- och huvudmenyn. Tryck för att ändra en inställning. Omsättningstal Gör följande inställningar för att ställa in önskat omsättningstal: Håll först in i två sekunder för att komma till huvudmenyn. Bläddra tills du kommer till valet genom att trycka på. Bekräfta valet med. Nu är du i menyn Inställningar. Bläddra nu till undervalet Current-Ratio-I/O ( ). Här måste du bekräfta genom att trycka på. Välj med att ställa in täljare eller nämnare (Numerator/Denominator) för att ange omsättningstalet och bekräfta igen med. (ex. på omsättningstal: 125/5) Upp till fyra siffror ställas för täljaren (numeratorn). Med inställningsknappen kan dessa ändras. Den blinkande siffran kan ändras med och med så hoppar du till nästa siffra. När den siffran som står längst till höger nås så bekräftas värdet med och siffrorna fryses. Om du väljer nämnaren (Denominator) kan siffervärdet 1-9 väljas genom att trycka på och på till önskade värdet nås. Bekräftas värdet med. För att återgå till föregående meny håll in i två sekunder. 2 2CMC485018M3401 Snabbguide

3 EQ - Elmätare Ställa in pulsutgången Gör så här för att ställa in pulsutgången: Håll först in i två sekunder för att komma till huvudmenyn. Bläddra här till ( ) och bekräfta genom att trycka på. Nu är du i menyn Inställningar. Bläddra nu till undervalet Pulse ( med. ) och bekräfta Här väljer du pulsutgång nr 1* ( ) genom att trycka på. Välj sedan mellan att ställa in energivärde ( ), pulsfrekvens ( ), pulslängd ( ) eller utgång ( ) genom att bläddra med och bekräfta med. Nuvarande inställning visas och kan ändras genom att trycka på. Texten blinkar och valet/värdet kan ändras med. Siffran bekräftas med och när den siffran som står längst till höger har ställts in fryses siffrorna. Inställning Default värde Energivärde Aktiv energi import ( ) Pulsfrekvens Pulslängd 100 pulser/kwh 100ms Utgång Utågång 1 ( ) Pulsfrekvensen kan ställas mellan pulser/kwh el. MWh och pulslängden kan ändras mellan ms. Genom att hålla in i två sekunder så återgår du till föregående menyn. *På mätare med funktionsnivå silver finns två utgångar Snabbguide 2CMC485018M3401 3

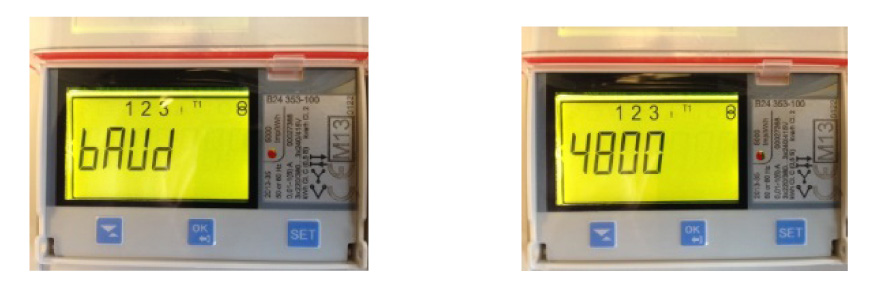

4 EQ Energimätning M-Bus Inställningar Så gör du för att ställa in M-bus: Håll först in i två sekunder för att komma till huvudmenyn. Bläddra här till ( ) och bekräfta genom att trycka på. Välj M-Bus ( ) och bekräfta med. För att ställa överföringshastigheten för mätaren gör du så här: Bläddra med tills menyalternativet Baudrate ( ) kommer upp. Bekräfta valet med. Nu visas överföringshastigheten i menyn. Tryck på för att kunna välja mellan följande överföringshastigheter: 2400; 4800; 9600; 19200; Ställ in önskad överföringshastighet och tryck på. Håll in i två sekunder för att återgå till föregående meny. Gör så här för att ändra primäradressen: Bläddra neråt i M-Bus menyn med för att komma till Address ( ). Den nuvarande adressen visas. Här kan du välja mellan 250 adresser och bekräfta ditt val med. Håll in i två sekunder för att återgå till föregående meny. 4 2CMC485018M3401 Snabbguide

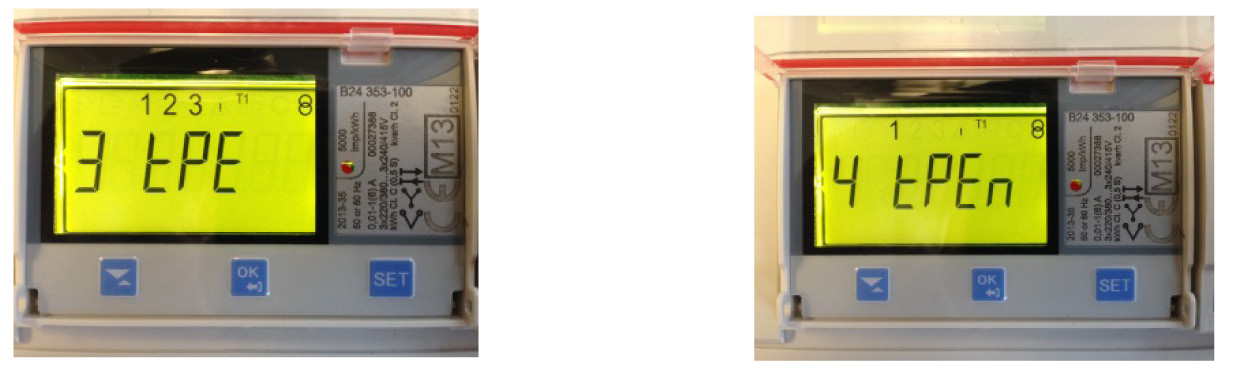

5 EQ - Elmätare Ställa in anslutningstyp Elmätaren kan anslutas till antingen fyrledar- (TNC) eller femledarsystem (TNS). Gör så här för att ställa in fyrledar- eller femledarsystem: Håll först in i två sekunder för att komma till huvudmenyn. Bläddra här till ( ) och bekräfta genom att trycka på. Nu är du i menyn Inställningar. Bläddra nu till undervalet Wires ( bekräfta med. ) och Här visas aktuella inställningen av anslutningstyp. Genom att trycka på knappen du möjligheten att välja fyrledarsystem, TNC, (3tPE) eller femledarsystem, TNS, (4 tpen). Med bekräftar du och sparar inställningen. har Genom att hålla in i två sekunder så återgår du till huvudmenyn. Snabbguide 2CMC485018M3401 5

6 Noteringar 6 2CMC485018M3401 Snabbguide
