1 Kom igång med RT Controller En snabbguide om hur du kommer igång med ditt RT system Kom igång med RT Controller Version 1.3 (090831) (Använd Användarmanual RT Controller ver. 2.1 eller senare till denna instruktion) Art.nr: Detta verk är skyddat av upphovsrättslagen och får ej kopieras, distribueras eller ändras. Brott mot lagen kan leda till åtal samt böter, fängelse eller skyldighet att erlägga ersättning till upphovsman/rättsinnehavare. 1. Förinställning Då ditt styrsystem är monterat hydrauliskt och elektriskt är det dags att ställa in RT Controllern. Vanligtvis startar RT n när du vrider om tändningen till din maskin. Då RT n startas första gången vill den att du ska följa ett par instruktioner. (På tidigare modeller av RT Controller finns ej språkval vid uppstart. Om du inte får något språkval, hoppa då över denna ruta). Det första momentet är att välja språk. Bläddra mellan språken genom att trycka på piltangenterna och. Välj ditt språk och spara samt fortsätt genom att trycka på mittknappen. Language English Sprache Deutsch Sprache Deutsch Dra rul Dra nu rullarna till sina ändlägen flera gånger Rulle tills de svarta fyrkanterna () slutar blinka i displayen. Dra rull Dra sedan rullarna sakta några gånger fram och tillbaka över mittläget. Mittläget

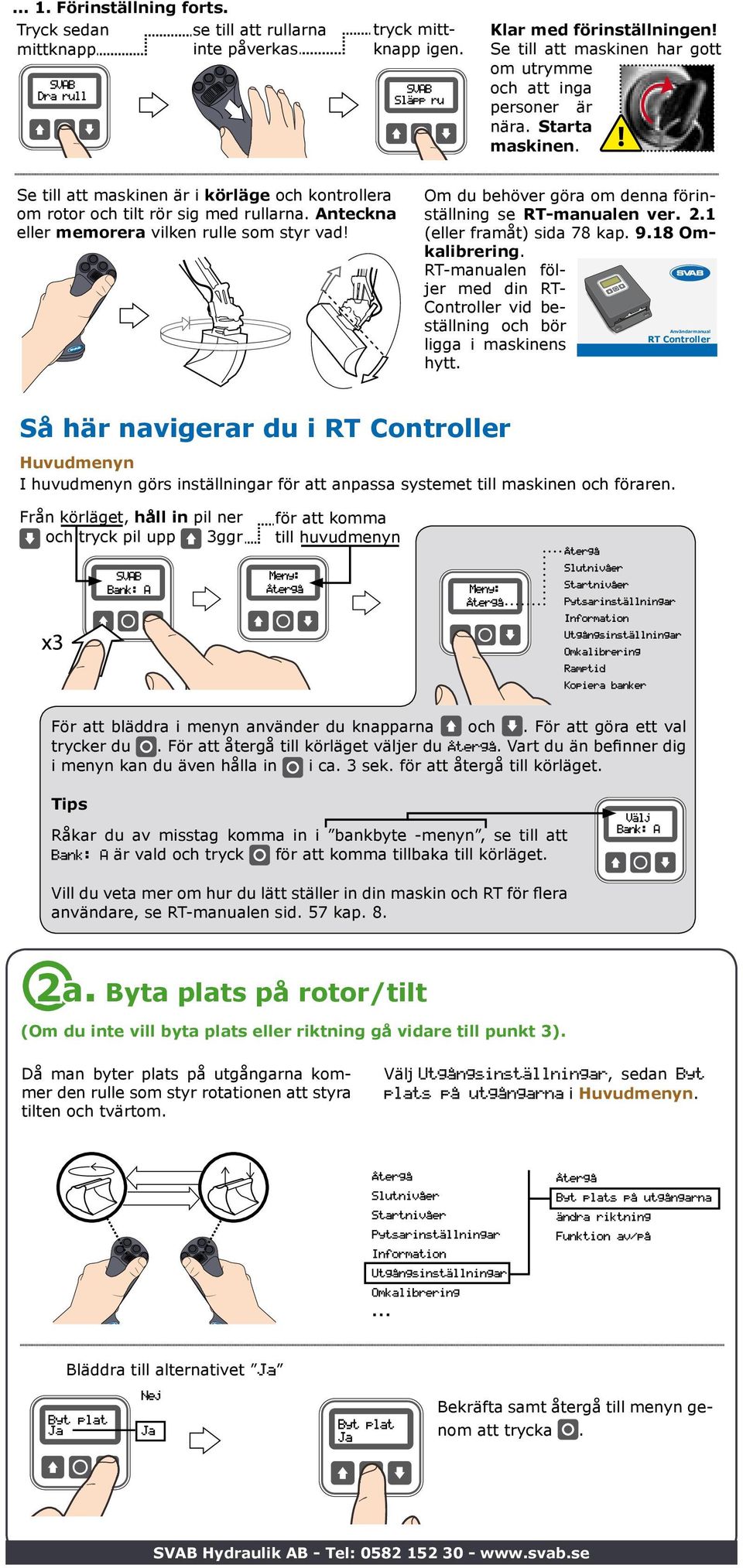

2 1. Förinställning forts. Tryck sedan mittknapp Dra rull se till att rullarna inte påverkas tryck mittknapp igen. Släpp ru Klar med förinställningen! Se till att maskinen har gott om utrymme och att inga personer är nära. Starta maskinen. Se till att maskinen är i körläge och kontrollera om rotor och tilt rör sig med rullarna. Anteckna eller memorera vilken rulle som styr vad! Om du behöver göra om denna förinställning se RT-manualen ver. 2.1 (eller framåt) sida 78 kap Omkalibrering. RT-manualen följer med din RT- Controller vid beställning och bör ligga i maskinens hytt. Användarmanual RT Controller Så här navigerar du i RT Controller Huvudmenyn I huvudmenyn görs inställningar för att anpassa systemet till maskinen och föraren. Från körläget, håll in pil ner och tryck pil upp 3ggr för att komma till huvudmenyn Bank: A Meny: Meny: Omkalibrering Ramptid Kopiera banker För att bläddra i menyn använder du knapparna och. För att göra ett val trycker du. För att återgå till körläget väljer du. Vart du än befinner dig i menyn kan du även hålla in i ca. 3 sek. för att återgå till körläget. Tips Råkar du av misstag komma in i bankbyte -menyn, se till att Bank: A är vald och tryck för att komma tillbaka till körläget. Välj Bank: A Vill du veta mer om hur du lätt ställer in din maskin och RT för flera användare, se RT-manualen sid. 57 kap. 8. 2a. Byta plats på rotor/tilt (Om du inte vill byta plats eller riktning gå vidare till punkt 3). Då man byter plats på utgångarna kommer den rulle som styr rotationen att styra tilten och tvärtom. Välj, sedan Byt plats på utgångarna i Huvudmenyn. Omkalibrering Byt plats på utgångarna ändra riktning Funktion av/på Bläddra till alternativet Ja Byt plat Ja Nej Ja Byt plat Byt plat Ja Bekräfta samt återgå till menyn genom att trycka.

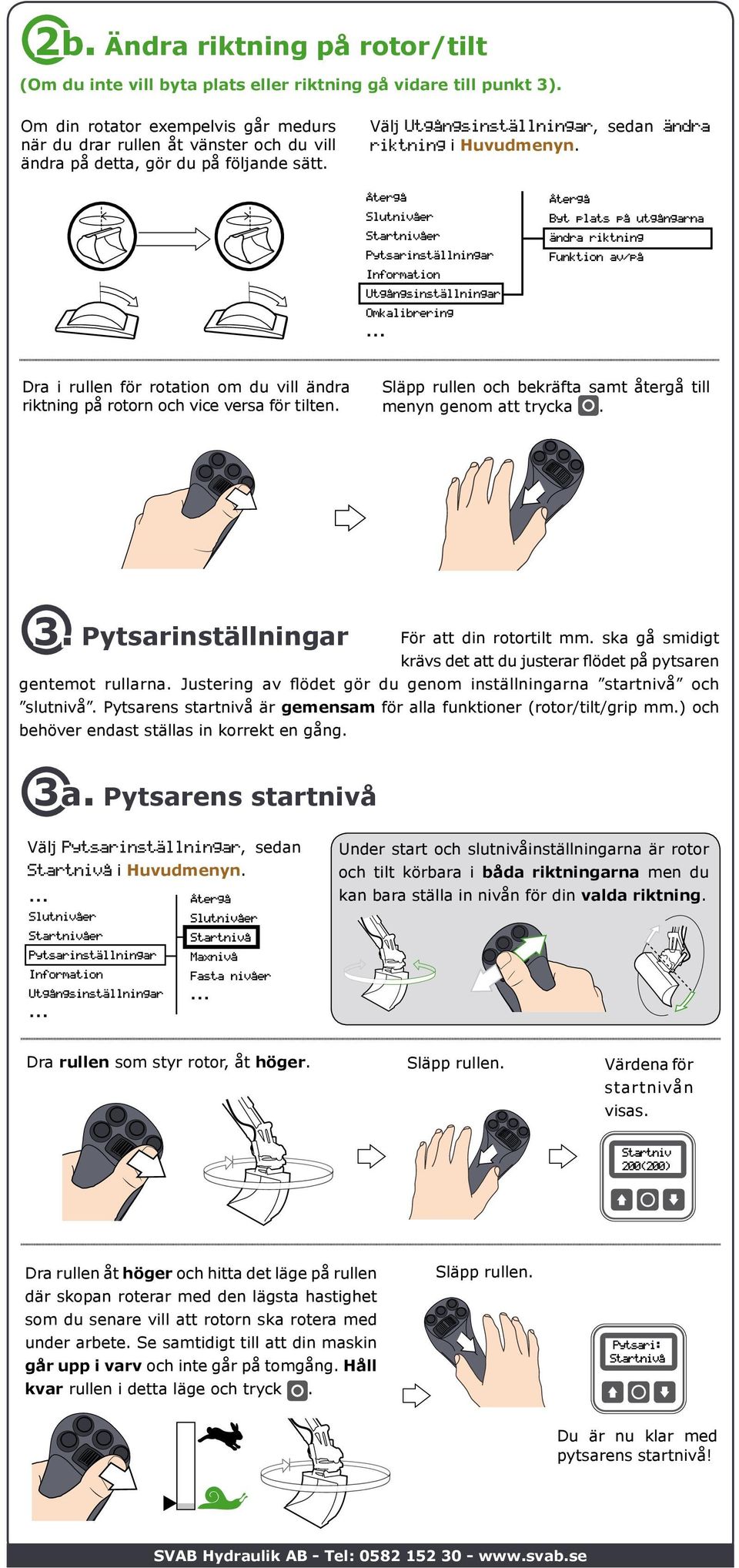

3 2b. Ändra riktning på rotor/tilt (Om du inte vill byta plats eller riktning gå vidare till punkt 3). Om din rotator exempelvis går medurs när du drar rullen åt vänster och du vill ändra på detta, gör du på följande sätt. Välj, sedan ändra riktning i Huvudmenyn. Omkalibrering Byt plats på utgångarna ändra riktning Funktion av/på Dra i rullen för rotation om du vill ändra riktning på rotorn och vice versa för tilten. Släpp rullen och bekräfta samt återgå till menyn genom att trycka. 3. För att din rotortilt mm. ska gå smidigt krävs det att du justerar flödet på pytsaren gentemot rullarna. Justering av flödet gör du genom inställningarna startnivå och slutnivå. Pytsarens startnivå är gemensam för alla funktioner (rotor/tilt/grip mm.) och behöver endast ställas in korrekt en gång. 3a. Pytsarens startnivå Välj, sedan Startnivå i Huvudmenyn. Startnivå Maxnivå Fasta nivåer Under start och slutnivåinställningarna är rotor och tilt körbara i båda riktningarna men du kan bara ställa in nivån för din valda riktning. Dra rullen som styr rotor, åt höger. Värdena för startnivån visas. Startniv 200(200) Dra rullen åt höger och hitta det läge på rullen där skopan roterar med den lägsta hastighet som du senare vill att rotorn ska rotera med under arbete. Se samtidigt till att din maskin går upp i varv och inte går på tomgång. Håll kvar rullen i detta läge och tryck. Pytsari: Startnivå Du är nu klar med pytsarens startnivå!

4 3b. Pytsarens slutnivåer: rotation Välj, sedan i Huvudmenyn. Dra rullen som styr rotor, åt höger. Startnivå Maxnivå Fasta nivåer Värdena för slutnivån visas. Slutnivå 300(300) Dra rullen åt höger och hitta det läge på rullen där det tar ca. 8 sek. för skopan att rotera ett helt varv. Håll kvar rullen i detta läge och tryck. 360 = 8s Upprepa nu steg 3b. fast åt rullens motsatta riktning, vänster! Om du drar rullen åt höger så 360 = mycket det går och rotationen ändå inte gör ett helt varv på ca. 8sek. håll då kvar rullen i maxläget och tryck. Släpp rullen och gör om steg 3b för gällande riktning. 3c. Pytsarens slutnivåer: tilt För tilten upprepar du steg 3b med det undantag att du istället drar i rullen som styr tilt åt höger resp. vänster. Från det ena ändläget, hitta det läge på rullen där det tar ca. 4 sek. för skopan att tilta från sida till sida. Håll kvar rullen i detta läge och tryck. OBS. Dra i rullen så lite som möjligt för att tilta från sida till sida på ca 4 sek. 4s 3d. Pytsarens slutnivåer: inskiftad grip (Om du inte har en inskiftad grip, gå vidare till punkt 4). Pytsarslutnivå för grip ställer du endast in om du har gripen kopplad via en inskiftad rulle. (se inkopplingsanvisningen för handtagen) och drar sedan i gripens/rotorns rulle. Ställ gripen till önskad hastighet. + = För inskiftad grip upprepar du steg 3b, men istället för att endast dra i rullen håller du in gripens inskiftningsknapp OBS. Du kan släppa knappen när gripen är vald!

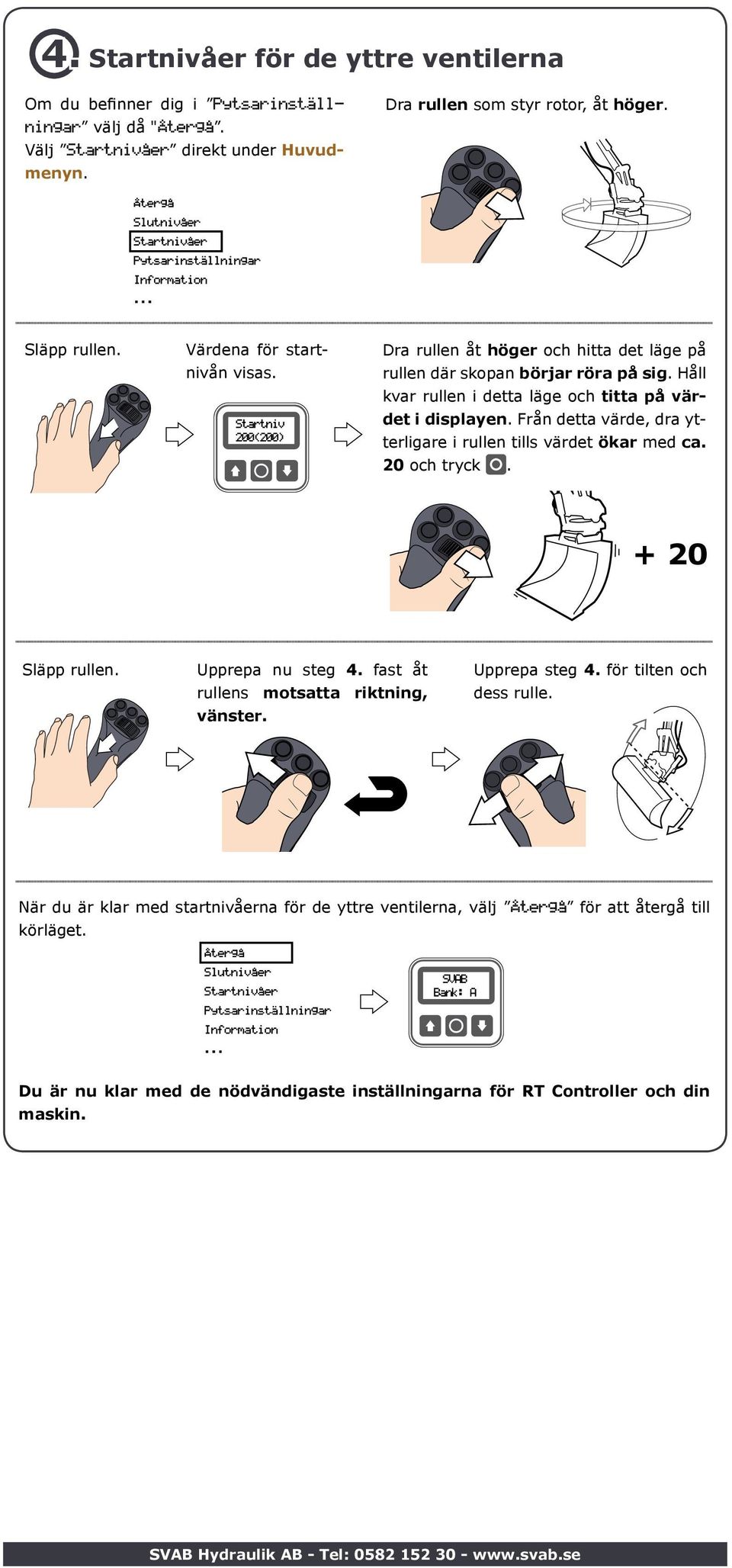

5 4. för de yttre ventilerna Om du befinner dig i välj då ". Välj direkt under Huvudmenyn. Dra rullen som styr rotor, åt höger. Värdena för startnivån visas. Startniv 200(200) Dra rullen åt höger och hitta det läge på rullen där skopan börjar röra på sig. Håll kvar rullen i detta läge och titta på värdet i displayen. Från detta värde, dra ytterligare i rullen tills värdet ökar med ca. 20 och tryck Upprepa nu steg 4. fast åt rullens motsatta riktning, vänster. Upprepa steg 4. för tilten och dess rulle. När du är klar med startnivåerna för de yttre ventilerna, välj för att återgå till körläget. Bank: A Du är nu klar med de nödvändigaste inställningarna för RT Controller och din maskin.

6 Vanliga frågor och svar Maskinen jobbar tungt när jag kör rotor/tilt och de yttre ventilerna självstänger vid snabb körning. Pytsarens slutnivå kan vara för högt ställd, se punkt 3b-3c Pytsarens slutnivåer: rotation/tilt i denna instruktion och försök ställa nivåerna lägre än du gjorde sist. Kvarstår problemen kan du testa att höja slutnivån på de yttre ventilerna. Se RT-manualen sida 55 kap Jag får full utstyrning på rotor/tilt utan att ha nått slutet/ändläget på rullen. Pytsarens slutnivå är för högt ställd, se punkt 3b-3d Pytsarens slutnivåer: rotation/ tilt/grip i denna instruktion och försök ställa nivåerna lägre. Rotor/tilt/grip går snabbare då flera funktioner körs samtidigt. Pytsarens startnivå är för lågt ställd, se punkt 3a Pytsarens startnivå i denna instruktion och försök ställa nivåerna lite högre. Rotor/tilt/grip går långsammare då flera funktioner körs samtidigt. Pytsarens maxnivå kan vara för lågt ställd. Se RT-manualen sida 53 kap. 7.4 Pytsarens maxnivå i RT-manualen och öka maxnivån lite. Min rotor/tilt/grip går för långsamt vilket har att göra med att pytsarens slutnivå för denna funktion är för lågt ställd (se punkterna 3c-e). När jag provar att höja slutnivån över ett visst värde så går det inte. Du kan aldrig ställa en slutnivå högre än maxnivån. Prova att öka pytsarens maxnivå lite för att sedan öka pytsarens slutnivå. Se RT-manualen sida 53 kap. 7.4 Pytsarens maxnivå. Min rotor/tilt/grip går ryckigt eller vibrerar vid ett visst läge på rullen och jag är säker på att jag ställt in start- och slutnivåer korrekt. Magneterna på ventilerna kan vara mer känsliga än normalt, ställ ner rippelamplituden från 45 till 20. Se RT-manualen sida 80 kap Rippel. Jag har läst era instruktioner noga, ställt in start och slutnivåer efter anvisningarna men rotor/tilt går fortfarande inte så snabbt som jag vill. Din maskin kan ha ett lite högre servotryck än vad som är standard och du behöver därmed en starkare pytsare. De vanligaste pytsarna ligger på 20bar, men det finns även 32bar pytsare som ofta brukar lösa detta problem. Ring för mer information eller för beställning. Tel Min rotor/tilt startar med ett kraftigt ryck. Dina yttre ventilers startnivåer ligger antagligen för lågt. Prova att ställa upp dem lite. Se punkt 4. för de yttre ventilerna i denna instruktion. Alternativt kan pytsarens startnivå vara för högt ställd. Prova att sänka denna. punkt 3a Pytsarens startnivå i denna instruktion. Rotorn stannar väldigt häftigt när jag släpper rullen. Kolla trycket ut till rotortilten, detta bör aldrig ligga högre än 230bar Min maskin låter mycket ansträngd då jag smygkör rotor/tilt/grip. Höj startnivån på de yttre ventilerna för gällande funktion. Se punkt 4. för de yttre ventilerna i denna instruktion.
