1 KYLIN 250 MANUAL Tack för att du valt en Kylin 250 från Skycraft.se Det är en rent tekniskt avancerad modell du nu har införskaffat dig, men med ett relativt enkelt användargränssnitt. Vi tror att du efter att ha gått igenom denna korta manual kommer kunna hantera din nya racing drönare som vi levererat. Var noggrann med att du förstår vad de olika omkopplarna gör på din radio och i vilket läge de måste stå innan du startar. Gör detta till en rutin att alltid kontrollera dessa innan start. Dessutom måste du ladda LiPo flygbatteriet innan du startar första gången Pitchup AB. All Rights Reserved

Vi tror att du efter att ha gått igenom denna korta manual kommer kunna hantera din nya racing drönare som vi levererat.

2 Gör dessa steg: - Sätt i batterier i Sändaren - Sätt LiPo batteriet på laddning - Montera INTE propellrar - Kontrollera inställningarna i radiokontrollen. - Montera FPV antennen - Provkör motorerna - Montera propellrar - Kontrollera och gör en översyn av maskinen innan du flyger så att allt sitter fast som det ska. - Läs hela manualen och se till att du verkligen förstår alla stegen. TÄNK PÅ ATT: - Din drönare kan ställa till stor skada på människor och djur. - Skycraft ansvarar ej för skador som kan uppkomma på egen eller annans egendom vid användning av denna produkt. - Piloten bär hela ansvaret för drönaren, tillbehör och säkerheten i området där flygning skall ske. - Tänk innan du flyger, kontrollera området, drönaren och utrustning, säkerhet framför allt! - Kylin 250 tål inte vatten, så flyg inte i regn Pitchup AB. All Rights Reserved

- Läs hela manualen och se till att du verkligen förstår alla stegen. TÄNK PÅ ATT: - Din drönare kan ställa till stor skada på människor och djur.

3 Ladda LiPo batteriet Anslut laddaren och strömadaptern, koppla in den i vägguttaget. RÖD lampa lyser. Anslut LiPo batteriets balanskontakt (den vita) till uttaget på laddaren där det står 3 CELLS. GRÖN lampa blinkar nu tills batteriet är fullladdat. När GRÖN lampa lyser fast, är batteriet färdigladdat. Det tar mellan 1-3 timmar att ladda ett batteri. TIPS! Vi har bättre laddare där det går betydligt snabbare att ladda batterierna på minuter och som dessutom klarar både 240V och 12V från bilen. Bättre laddare hittar du på Pitchup AB. All Rights Reserved

När GRÖN lampa lyser fast, är batteriet färdigladdat. Det tar mellan 1-3 timmar att ladda ett batteri. TIPS!

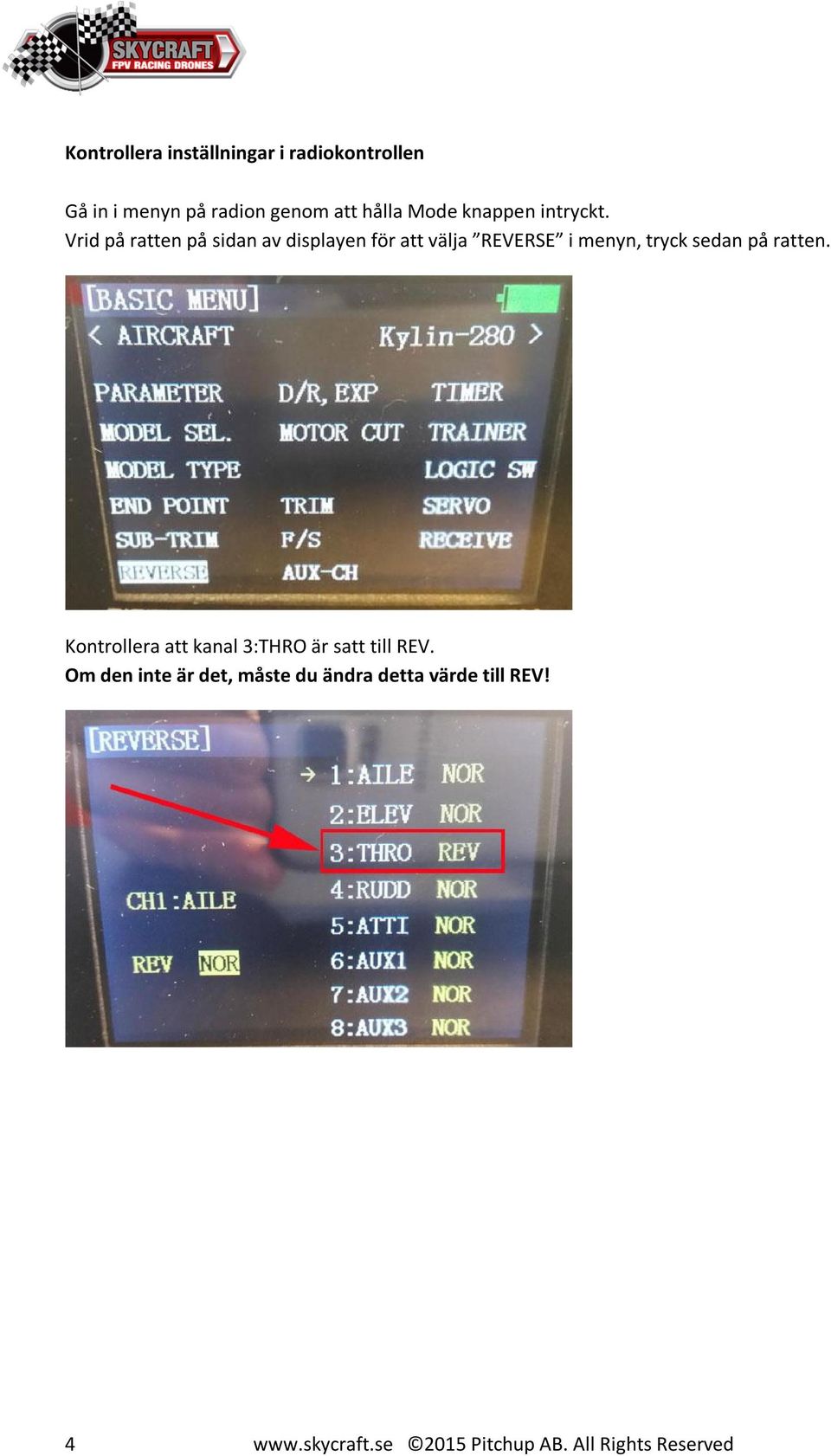

4 Kontrollera inställningar i radiokontrollen Gå in i menyn på radion genom att hålla Mode knappen intryckt. Vrid på ratten på sidan av displayen för att välja REVERSE i menyn, tryck sedan på ratten. Kontrollera att kanal 3:THRO är satt till REV. Om den inte är det, måste du ändra detta värde till REV! Pitchup AB. All Rights Reserved

Vrid på ratten på sidan av displayen för att välja REVERSE i menyn, tryck sedan på

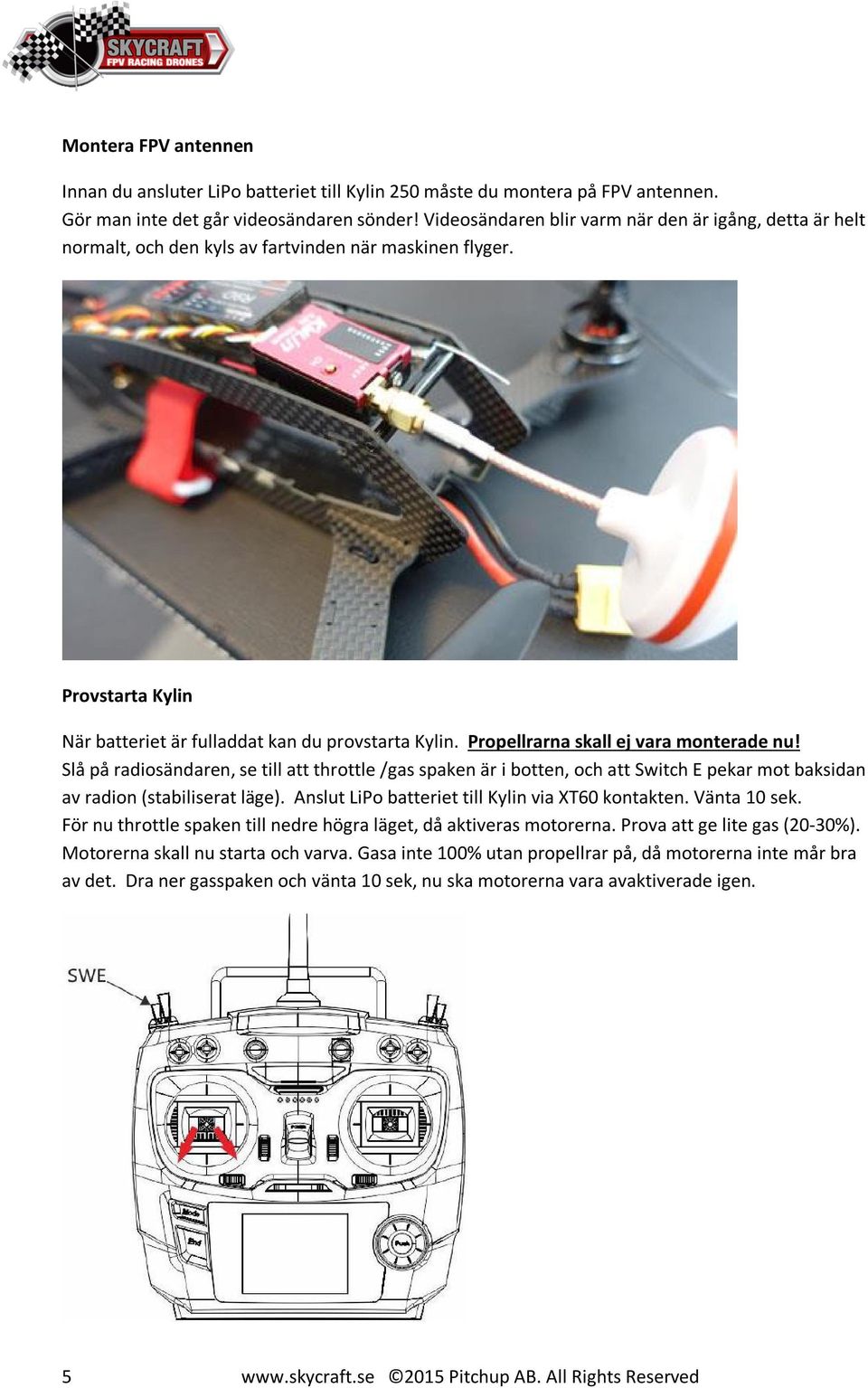

5 Montera FPV antennen Innan du ansluter LiPo batteriet till Kylin 250 måste du montera på FPV antennen. Gör man inte det går videosändaren sönder! Videosändaren blir varm när den är igång, detta är helt normalt, och den kyls av fartvinden när maskinen flyger. Provstarta Kylin När batteriet är fulladdat kan du provstarta Kylin. Propellrarna skall ej vara monterade nu! Slå på radiosändaren, se till att throttle /gas spaken är i botten, och att Switch E pekar mot baksidan av radion (stabiliserat läge). Anslut LiPo batteriet till Kylin via XT60 kontakten. Vänta 10 sek. För nu throttle spaken till nedre högra läget, då aktiveras motorerna. Prova att ge lite gas (20-30%). Motorerna skall nu starta och varva. Gasa inte 100% utan propellrar på, då motorerna inte mår bra av det. Dra ner gasspaken och vänta 10 sek, nu ska motorerna vara avaktiverade igen Pitchup AB. All Rights Reserved

Propellrarna skall ej vara monterade nu! Slå på radiosändaren, se till att throttle /gas spaken är i botten, och att Switch E pekar mot baksidan av radion (stabiliserat läge).

6 Montera propellrar Det är otroligt viktigt att propellrarna monteras rätt, de skall alla blåsa nedåt och rotera enligt bild. Den höga delen av propellern skall alltså vara i rotationsriktning. Kontrollera detta en extra gång innan du startar! Flygtid Flygtiden beror mycket på hur man flyger, lugnt och fint ger naturligtvis en längre flygtid än när man flyger i racing läge. Här nedan är ungefärliga flygtider (använd timern i sändaren för att hålla koll på flygtiden). 11.1V 1800 mah minuter 11.1V 2200 mah minuter 14.4V 1600 mah minuter (i överljudsfart!) Pitchup AB. All Rights Reserved

Flygtid Flygtiden beror mycket på hur man flyger, lugnt och fint ger naturligtvis en längre flygtid än när man flyger i racing läge.

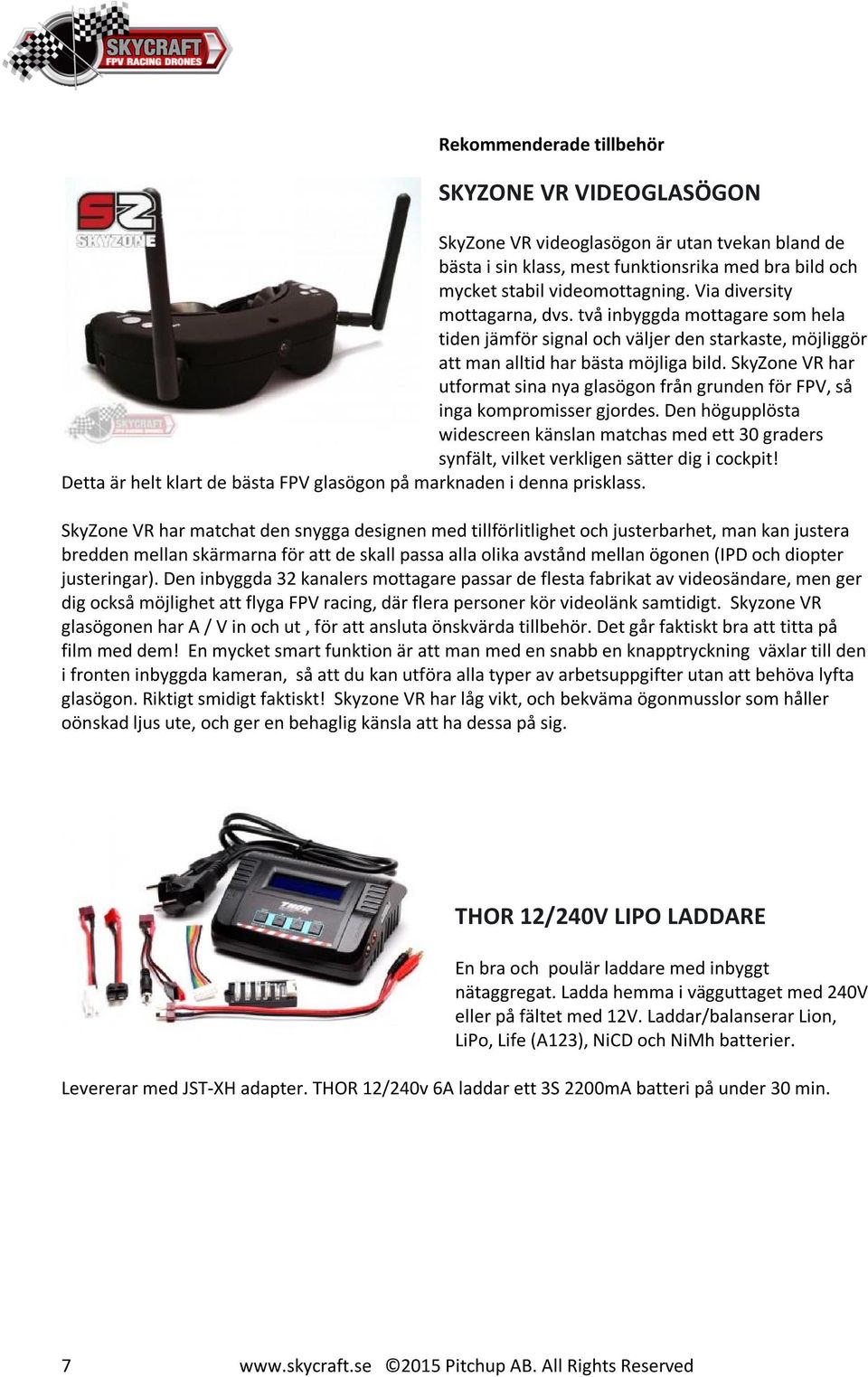

7 Rekommenderade tillbehör SKYZONE VR VIDEOGLASÖGON SkyZone VR videoglasögon är utan tvekan bland de bästa i sin klass, mest funktionsrika med bra bild och mycket stabil videomottagning. Via diversity mottagarna, dvs. två inbyggda mottagare som hela tiden jämför signal och väljer den starkaste, möjliggör att man alltid har bästa möjliga bild. SkyZone VR har utformat sina nya glasögon från grunden för FPV, så inga kompromisser gjordes. Den högupplösta widescreen känslan matchas med ett 30 graders synfält, vilket verkligen sätter dig i cockpit! Detta är helt klart de bästa FPV glasögon på marknaden i denna prisklass. SkyZone VR har matchat den snygga designen med tillförlitlighet och justerbarhet, man kan justera bredden mellan skärmarna för att de skall passa alla olika avstånd mellan ögonen (IPD och diopter justeringar). Den inbyggda 32 kanalers mottagare passar de flesta fabrikat av videosändare, men ger dig också möjlighet att flyga FPV racing, där flera personer kör videolänk samtidigt. Skyzone VR glasögonen har A / V in och ut, för att ansluta önskvärda tillbehör. Det går faktiskt bra att titta på film med dem! En mycket smart funktion är att man med en snabb en knapptryckning växlar till den i fronten inbyggda kameran, så att du kan utföra alla typer av arbetsuppgifter utan att behöva lyfta glasögon. Riktigt smidigt faktiskt! Skyzone VR har låg vikt, och bekväma ögonmusslor som håller oönskad ljus ute, och ger en behaglig känsla att ha dessa på sig. THOR 12/240V LIPO LADDARE En bra och poulär laddare med inbyggt nätaggregat. Ladda hemma i vägguttaget med 240V eller på fältet med 12V. Laddar/balanserar Lion, LiPo, Life (A123), NiCD och NiMh batterier. Levererar med JST-XH adapter. THOR 12/240v 6A laddar ett 3S 2200mA batteri på under 30 min Pitchup AB. All Rights Reserved

SkyZone VR har utformat sina nya glasögon från grunden för FPV, så inga kompromisser gjordes.
