1 Kortfattad Bruksanvisning IC-F4SR

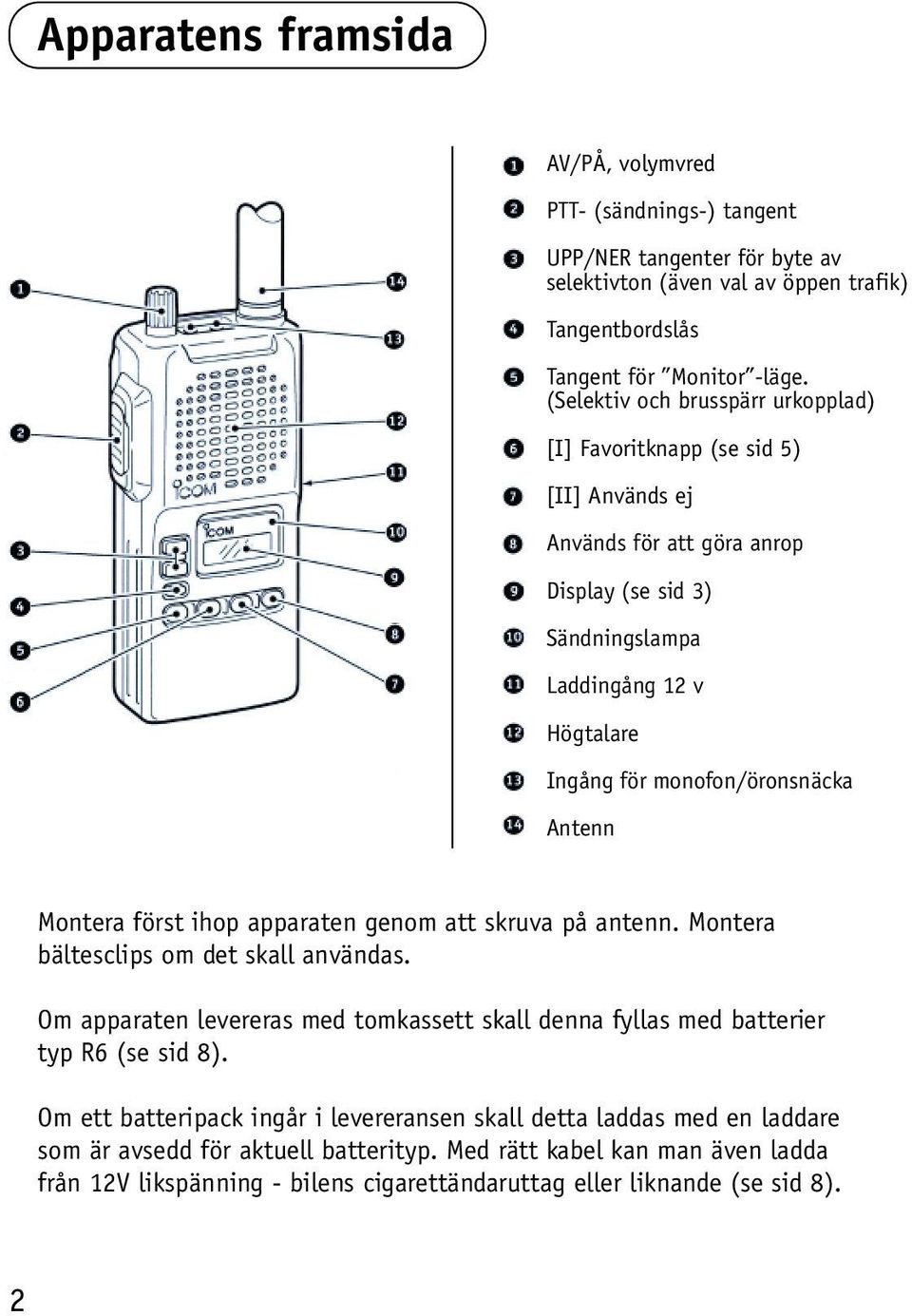

2 Apparatens framsida AV/PÅ, volymvred PTT- (sändnings-) tangent UPP/NER tangenter för byte av selektivton (även val av öppen trafik) Tangentbordslås Tangent för Monitor -läge. (Selektiv och brusspärr urkopplad) [I] Favoritknapp (se sid 5) [II] Används ej Används för att göra anrop Display (se sid 3) Sändningslampa Laddingång 12 v Högtalare Ingång för monofon/öronsnäcka Antenn Montera först ihop apparaten genom att skruva på antenn. Montera bältesclips om det skall användas. Om apparaten levereras med tomkassett skall denna fyllas med batterier typ R6 (se sid 8). Om ett batteripack ingår i levereransen skall detta laddas med en laddare som är avsedd för aktuell batterityp. Med rätt kabel kan man även ladda från 12V likspänning - bilens cigarettändaruttag eller liknande (se sid 8). 2

Antenn Montera först ihop apparaten genom att skruva på antenn. Montera bältesclips om det skall användas. Om apparaten levereras med tomkassett skall denna fyllas med batterier typ R6 (se sid 8).

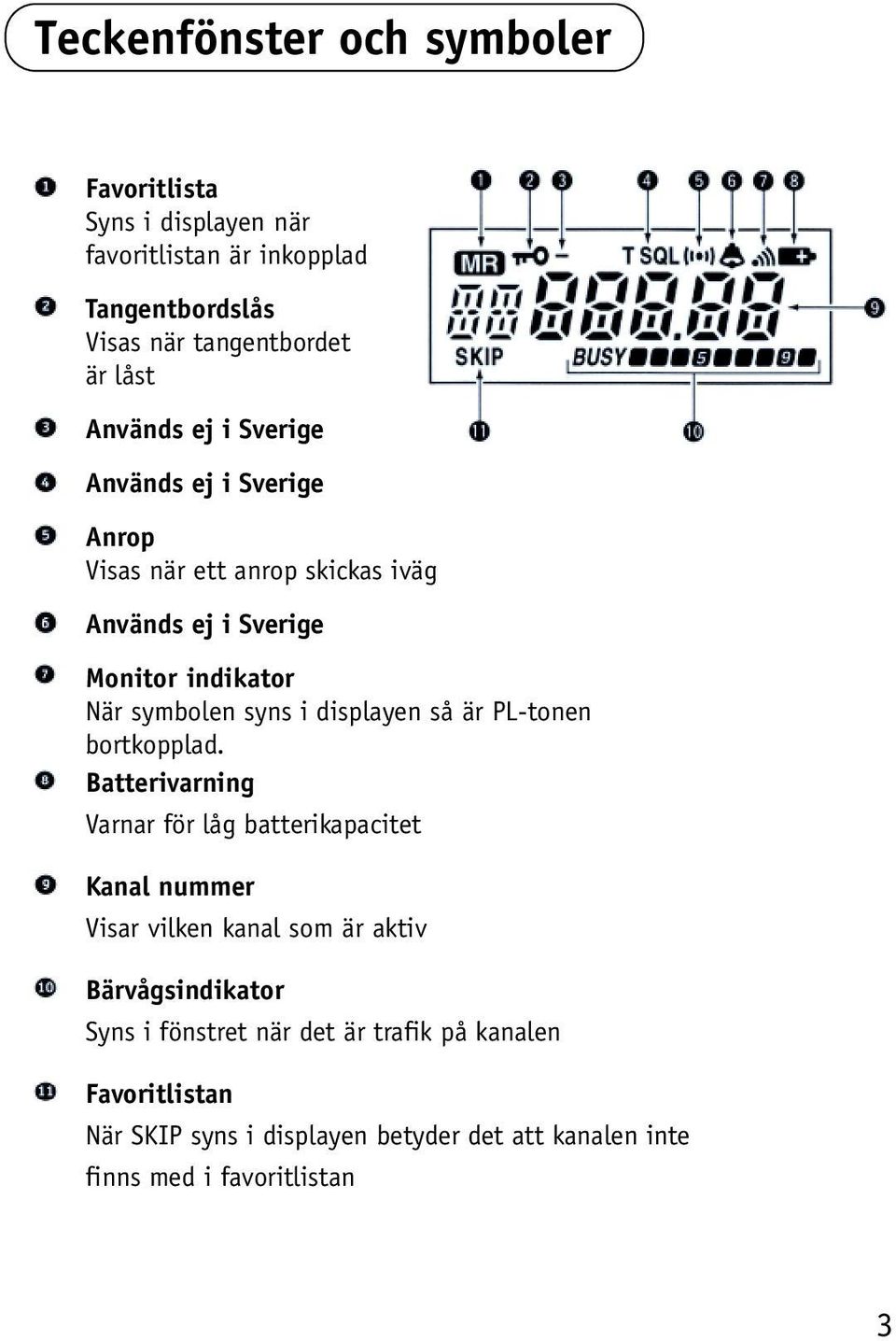

3 Teckenfönster och symboler Favoritlista Syns i displayen när favoritlistan är inkopplad Tangentbordslås Visas när tangentbordet är låst Används ej i Sverige Används ej i Sverige Anrop Visas när ett anrop skickas iväg Används ej i Sverige Monitor indikator När symbolen syns i displayen så är PL-tonen bortkopplad. Batterivarning Varnar för låg batterikapacitet Kanal nummer Visar vilken kanal som är aktiv Bärvågsindikator Syns i fönstret när det är trafik på kanalen Favoritlistan När SKIP syns i displayen betyder det att kanalen inte finns med i favoritlistan 3

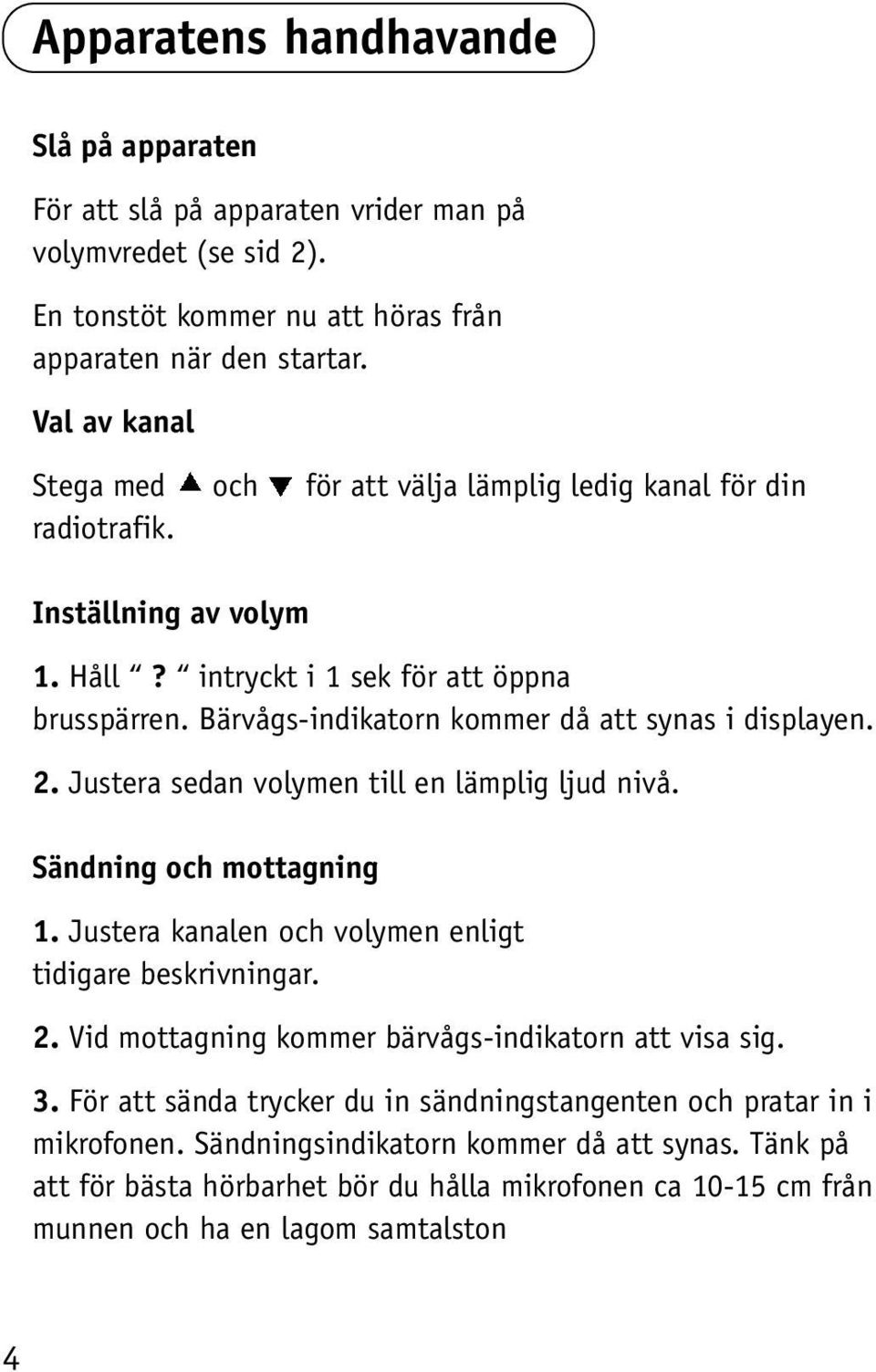

4 Apparatens handhavande Slå på apparaten För att slå på apparaten vrider man på volymvredet (se sid 2). En tonstöt kommer nu att höras från apparaten när den startar. Val av kanal Stega med och för att välja lämplig ledig kanal för din radiotrafik. Inställning av volym 1. Håll? intryckt i 1 sek för att öppna brusspärren. Bärvågs-indikatorn kommer då att synas i displayen. 2. Justera sedan volymen till en lämplig ljud nivå. Sändning och mottagning 1. Justera kanalen och volymen enligt tidigare beskrivningar. 2. Vid mottagning kommer bärvågs-indikatorn att visa sig. 3. För att sända trycker du in sändningstangenten och pratar in i mikrofonen. Sändningsindikatorn kommer då att synas. Tänk på att för bästa hörbarhet bör du hålla mikrofonen ca cm från munnen och ha en lagom samtalston 4

Bärvågs-indikatorn kommer då att synas i displayen. 2. Justera sedan volymen till en lämplig ljud nivå. Sändning och mottagning 1. Justera kanalen och volymen enligt tidigare beskrivningar. 2. Vid mottagning kommer bärvågs-indikatorn att visa sig.

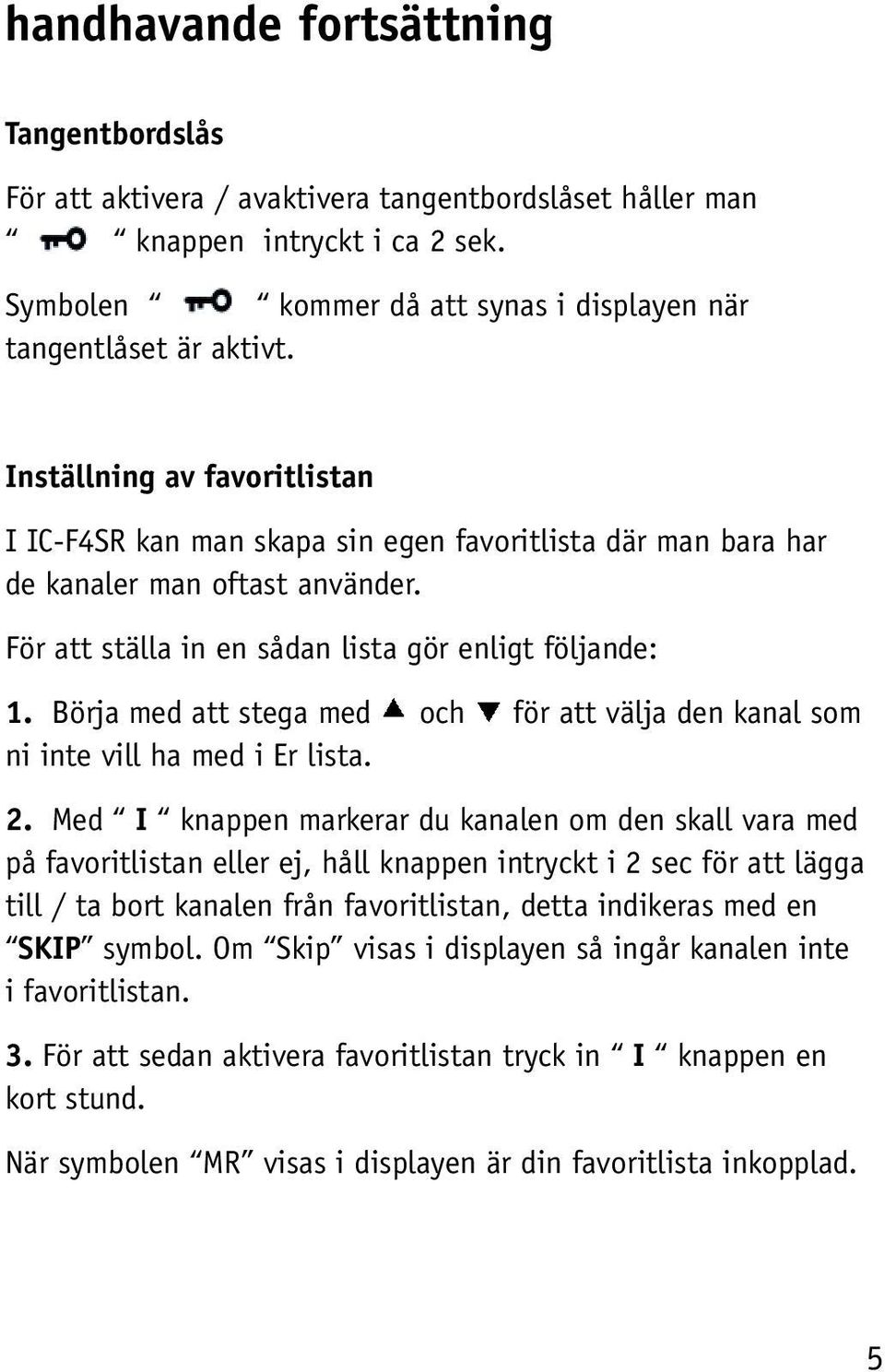

5 handhavande fortsättning Tangentbordslås För att aktivera / avaktivera tangentbordslåset håller man knappen intryckt i ca 2 sek. Symbolen kommer då att synas i displayen när tangentlåset är aktivt. Inställning av favoritlistan I IC-F4SR kan man skapa sin egen favoritlista där man bara har de kanaler man oftast använder. För att ställa in en sådan lista gör enligt följande: 1. Börja med att stega med och för att välja den kanal som ni inte vill ha med i Er lista. 2. Med I knappen markerar du kanalen om den skall vara med på favoritlistan eller ej, håll knappen intryckt i 2 sec för att lägga till / ta bort kanalen från favoritlistan, detta indikeras med en SKIP symbol. Om Skip visas i displayen så ingår kanalen inte i favoritlistan. 3. För att sedan aktivera favoritlistan tryck in I knappen en kort stund. När symbolen MR visas i displayen är din favoritlista inkopplad. 5

Börja med att stega med och för att välja den kanal som ni inte vill ha med i Er lista. 2.

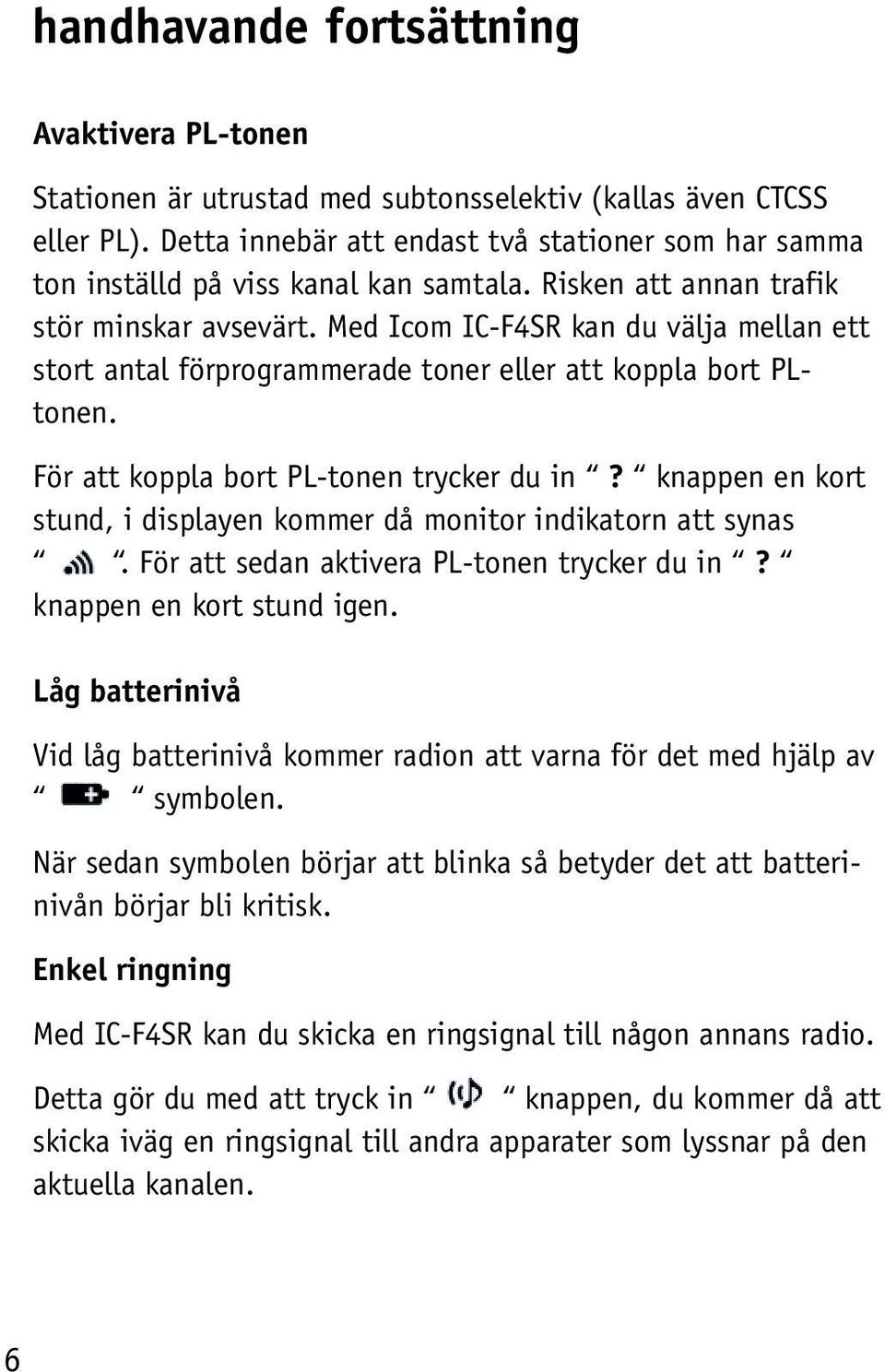

6 handhavande fortsättning Avaktivera PL-tonen Stationen är utrustad med subtonsselektiv (kallas även CTCSS eller PL). Detta innebär att endast två stationer som har samma ton inställd på viss kanal kan samtala. Risken att annan trafik stör minskar avsevärt. Med Icom IC-F4SR kan du välja mellan ett stort antal förprogrammerade toner eller att koppla bort PLtonen. För att koppla bort PL-tonen trycker du in? knappen en kort stund, i displayen kommer då monitor indikatorn att synas. För att sedan aktivera PL-tonen trycker du in? knappen en kort stund igen. Låg batterinivå Vid låg batterinivå kommer radion att varna för det med hjälp av symbolen. När sedan symbolen börjar att blinka så betyder det att batterinivån börjar bli kritisk. Enkel ringning Med IC-F4SR kan du skicka en ringsignal till någon annans radio. Detta gör du med att tryck in knappen, du kommer då att skicka iväg en ringsignal till andra apparater som lyssnar på den aktuella kanalen. 6

Med Icom IC-F4SR kan du välja mellan ett stort antal förprogrammerade toner eller att koppla bort PLtonen. För att koppla bort PL-tonen trycker du in?

7 handhavande fortsättning Belysning Radions display är försedd med belysning för att göra den lättare att läsa av. Belysningen kommer på automatiskt i ca 5 sek. efter den senaste knapptryckningen. Detta gäller dock ej vid sändning. Strömspar Radion är också försedd med strömspar- funktion för att spara batteriet. Strömspar kopplas automatiskt in efter ca 5 sek. när ingen trafik pågår. 7

efter den senaste knapptryckningen. Detta gäller dock ej vid sändning.

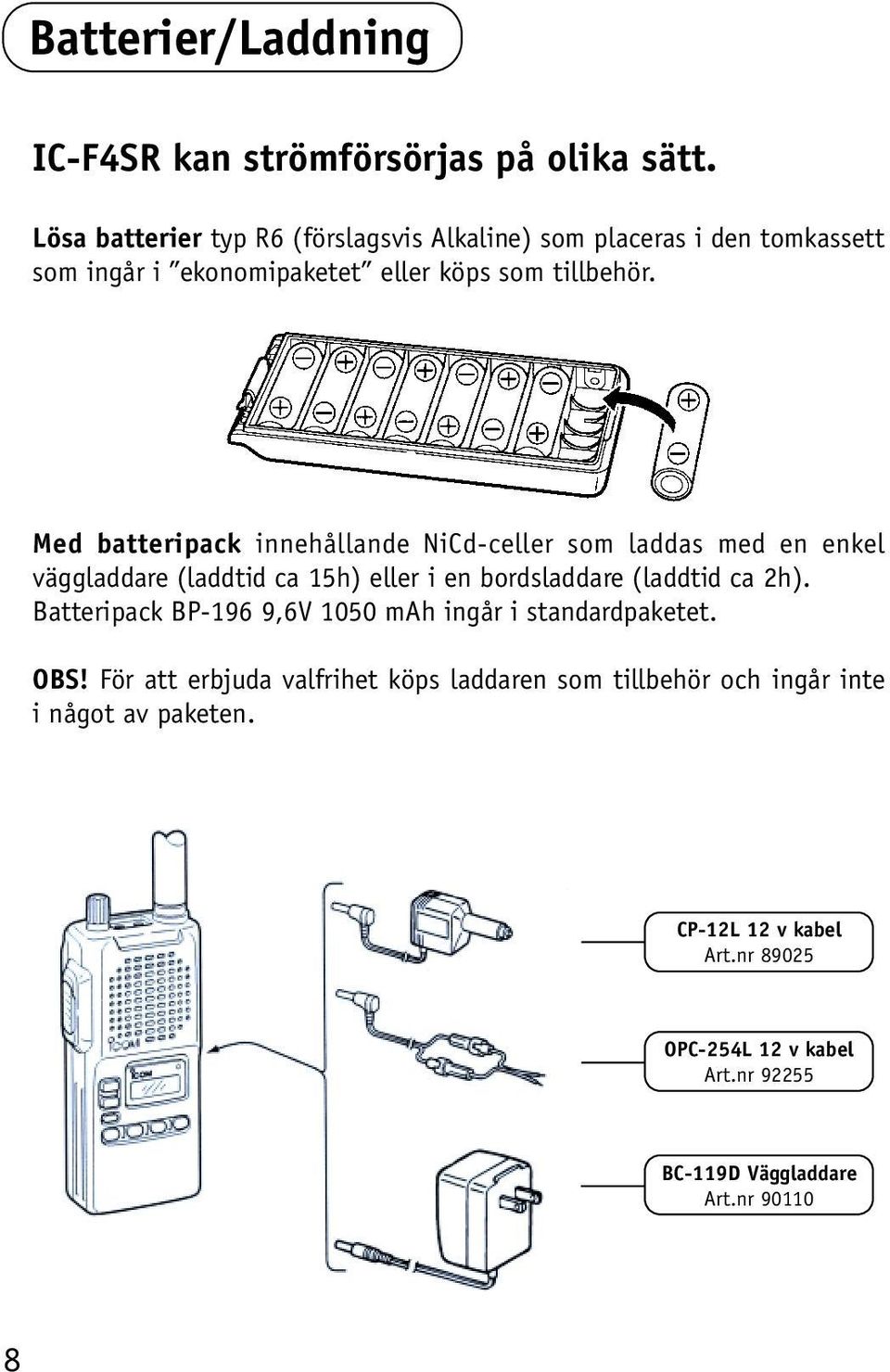

8 Batterier/Laddning IC-F4SR kan strömförsörjas på olika sätt. Lösa batterier typ R6 (förslagsvis Alkaline) som placeras i den tomkassett som ingår i ekonomipaketet eller köps som tillbehör. Med batteripack innehållande NiCd-celler som laddas med en enkel väggladdare (laddtid ca 15h) eller i en bordsladdare (laddtid ca 2h). Batteripack BP-196 9,6V 1050 mah ingår i standardpaketet. OBS! För att erbjuda valfrihet köps laddaren som tillbehör och ingår inte i något av paketen. CP-12L 12 v kabel Art.nr OPC-254L 12 v kabel Art.nr BC-119D Väggladdare Art.nr

Med batteripack innehållande NiCd-celler som laddas med en enkel väggladdare (laddtid ca 15h) eller i en bordsladdare (laddtid ca 2h).

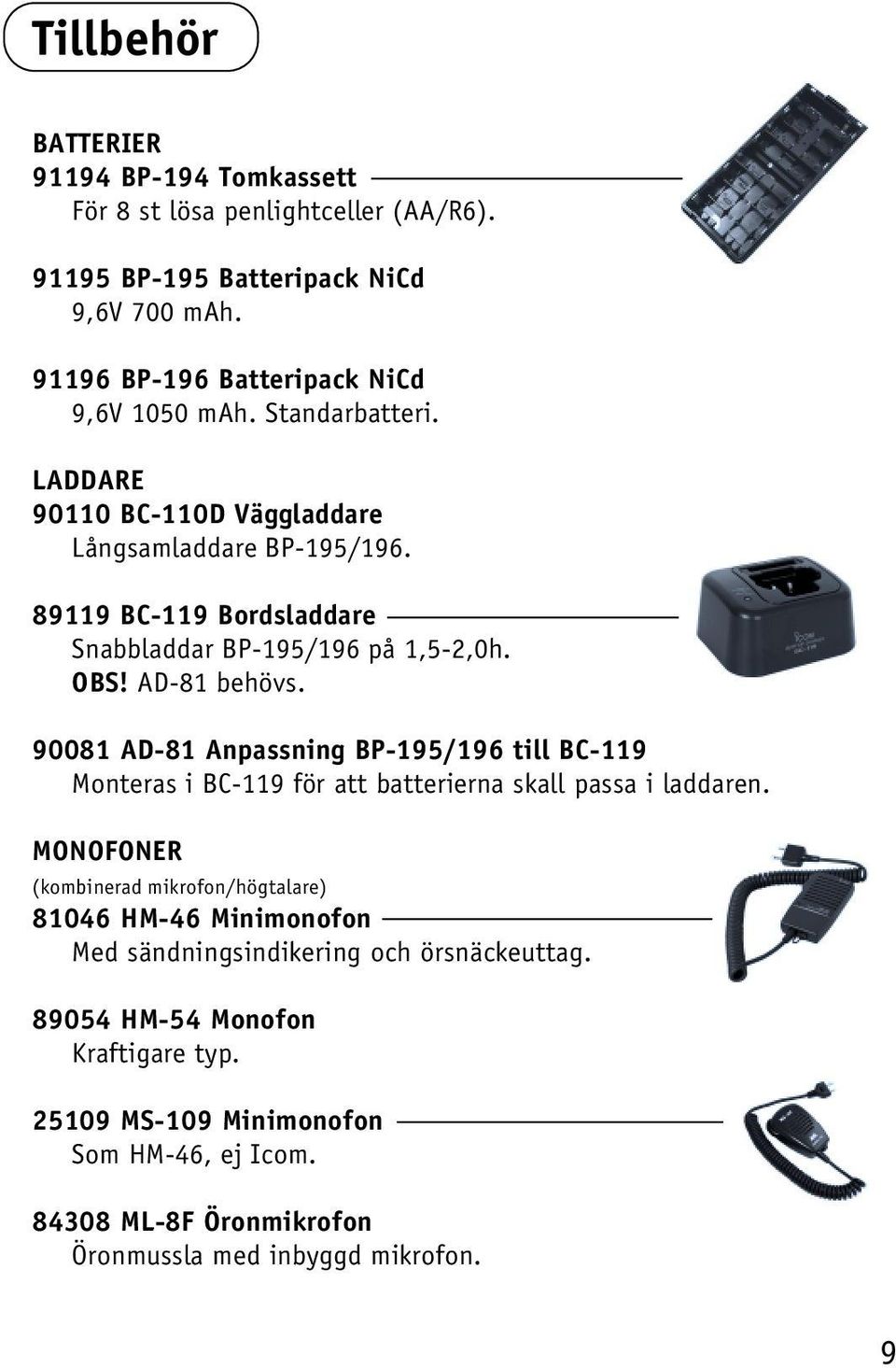

9 Tillbehör BATTERIER BP-194 Tomkassett För 8 st lösa penlightceller (AA/R6) BP-195 Batteripack NiCd 9,6V 700 mah BP-196 Batteripack NiCd 9,6V 1050 mah. Standarbatteri. LADDARE BC-110D Väggladdare Långsamladdare BP-195/ BC-119 Bordsladdare Snabbladdar BP-195/196 på 1,5-2,0h. OBS! AD-81 behövs AD-81 Anpassning BP-195/196 till BC-119 Monteras i BC-119 för att batterierna skall passa i laddaren. MONOFONER (kombinerad mikrofon/högtalare) HM-46 Minimonofon Med sändningsindikering och örsnäckeuttag HM-54 Monofon Kraftigare typ MS-109 Minimonofon Som HM-46, ej Icom ML-8F Öronmikrofon Öronmussla med inbyggd mikrofon. 9

90081 AD-81 Anpassning BP-195/196 till BC-119 Monteras i BC-119 för att batterierna skall passa i laddaren.

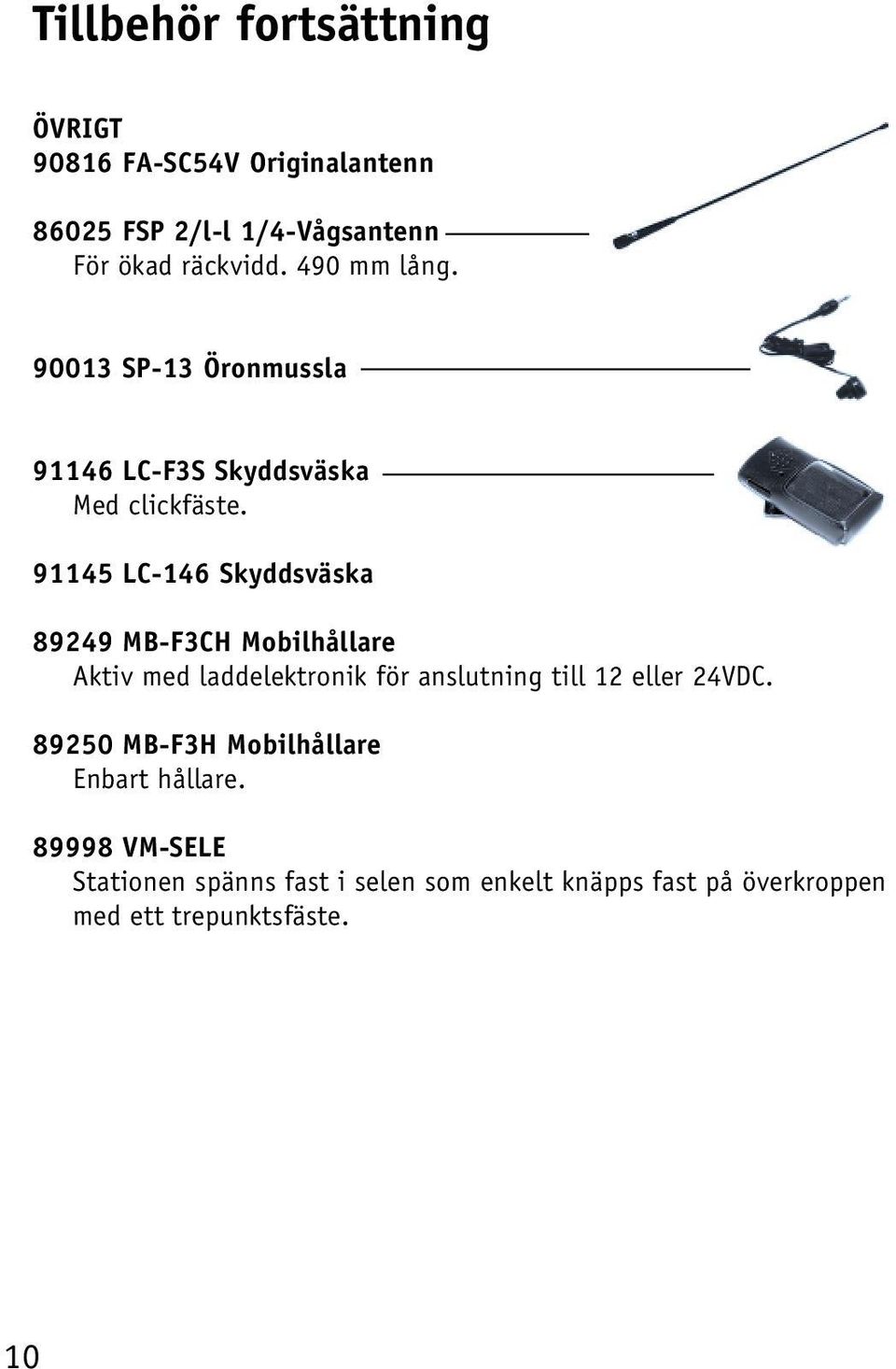

10 Tillbehör fortsättning ÖVRIGT FA-SC54V Originalantenn FSP 2/l-l 1/4-Vågsantenn För ökad räckvidd. 490 mm lång SP-13 Öronmussla LC-F3S Skyddsväska Med clickfäste LC-146 Skyddsväska MB-F3CH Mobilhållare Aktiv med laddelektronik för anslutning till 12 eller 24VDC MB-F3H Mobilhållare Enbart hållare VM-SELE Stationen spänns fast i selen som enkelt knäpps fast på överkroppen med ett trepunktsfäste. 10

91145 LC-146 Skyddsväska 89249 MB-F3CH Mobilhållare Aktiv med laddelektronik för anslutning till 12 eller 24VDC.

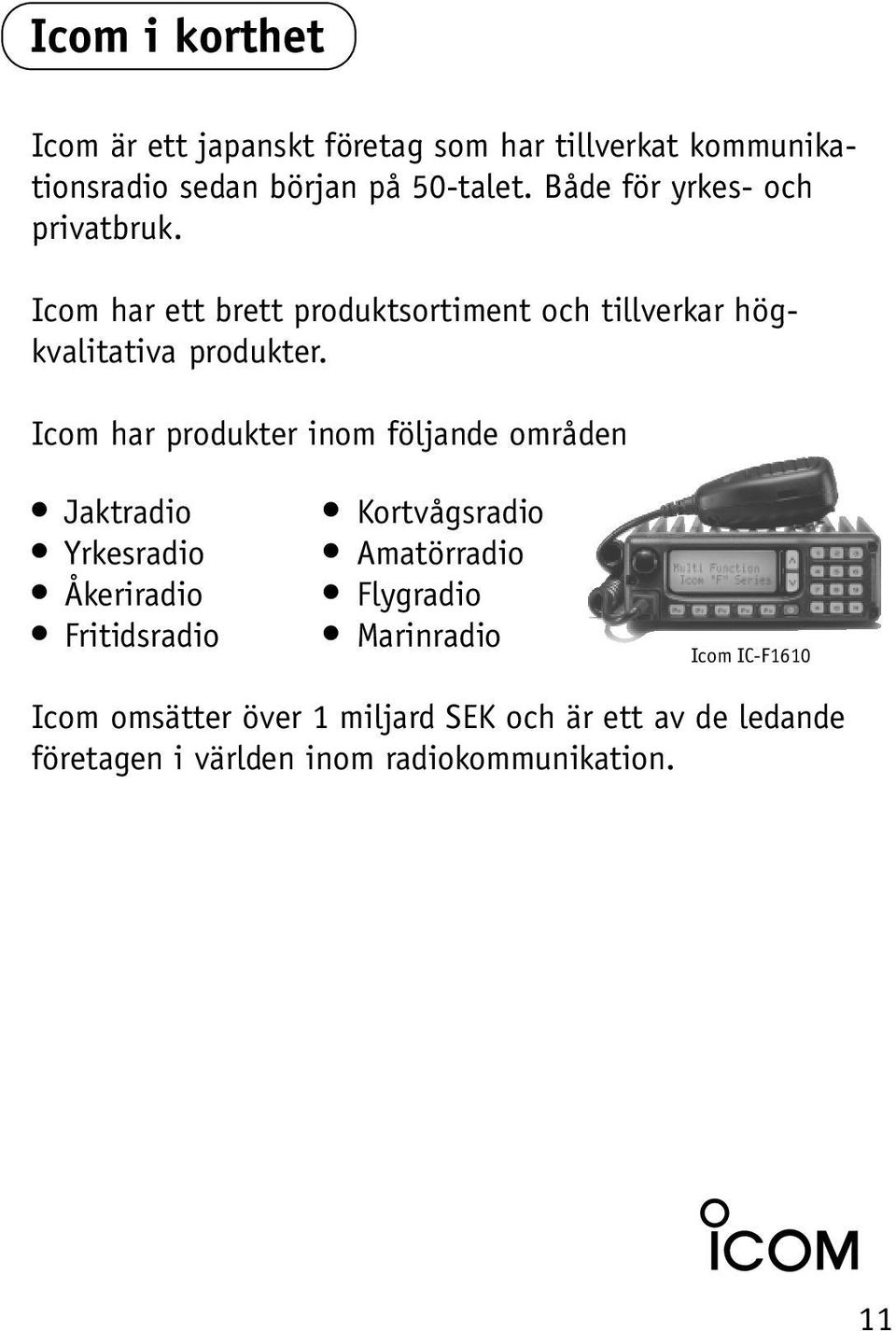

11 Icom i korthet Icom är ett japanskt företag som har tillverkat kommunikationsradio sedan början på 50-talet. Både för yrkes- och privatbruk. Icom har ett brett produktsortiment och tillverkar högkvalitativa produkter. Icom har produkter inom följande områden Jaktradio Yrkesradio Åkeriradio Fritidsradio Kortvågsradio Amatörradio Flygradio Marinradio Icom IC-F1610 Icom omsätter över 1 miljard SEK och är ett av de ledande företagen i världen inom radiokommunikation. 11

Icom har produkter inom följande områden Jaktradio Yrkesradio Åkeriradio Fritidsradio Kortvågsradio Amatörradio

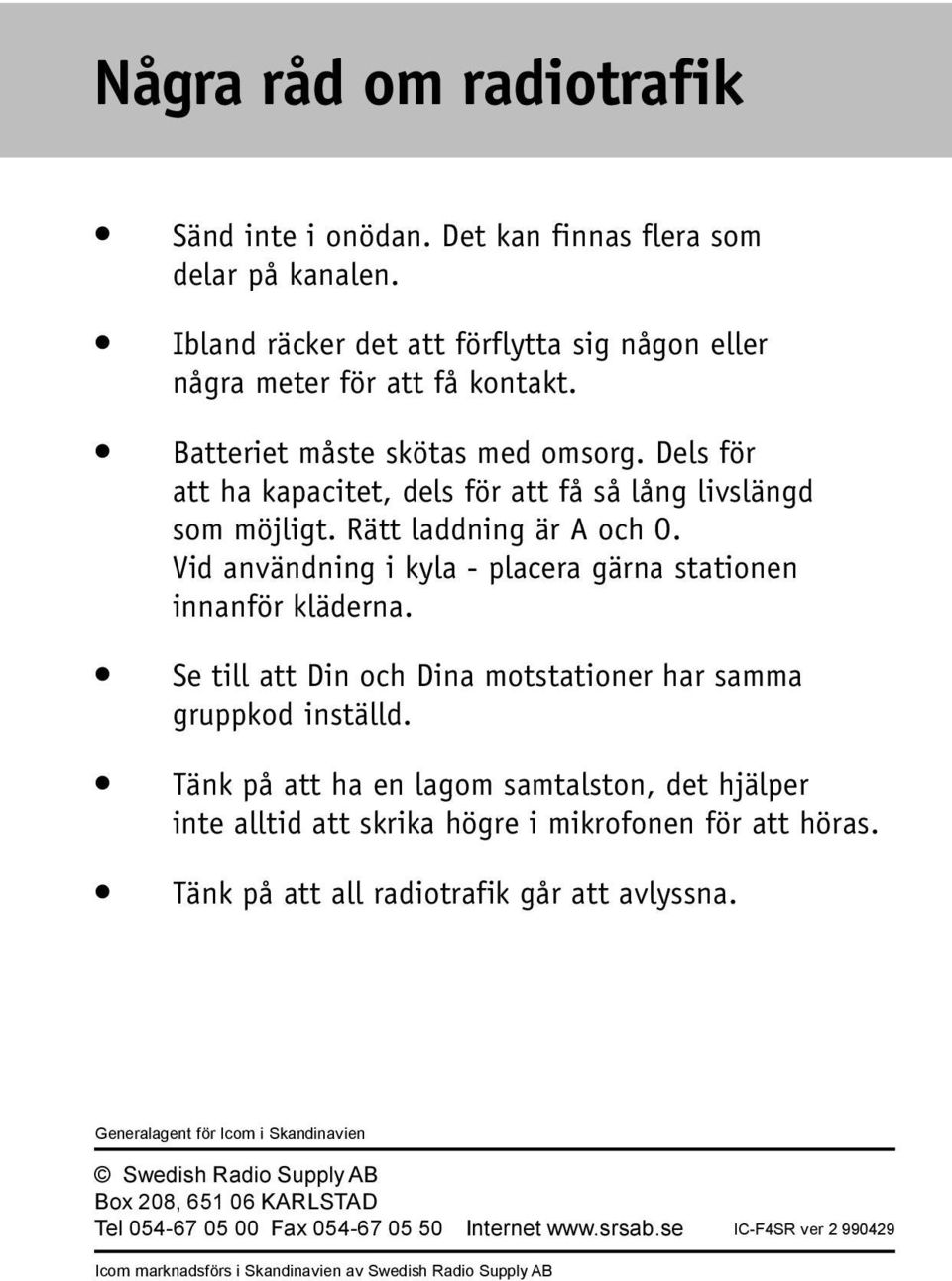

12 Några råd om radiotrafik Sänd inte i onödan. Det kan finnas flera som delar på kanalen. Ibland räcker det att förflytta sig någon eller några meter för att få kontakt. Batteriet måste skötas med omsorg. Dels för att ha kapacitet, dels för att få så lång livslängd som möjligt. Rätt laddning är A och O. Vid användning i kyla - placera gärna stationen innanför kläderna. Se till att Din och Dina motstationer har samma gruppkod inställd. Tänk på att ha en lagom samtalston, det hjälper inte alltid att skrika högre i mikrofonen för att höras. Tänk på att all radiotrafik går att avlyssna. Generalagent för Icom i Skandinavien Swedish Radio Supply AB Box 208, KARLSTAD Tel Fax Internet IC-F4SR ver Icom marknadsförs i Skandinavien av Swedish Radio Supply AB

Vid användning i kyla - placera gärna stationen innanför kläderna. Se till att Din och Dina motstationer har samma gruppkod inställd.
