VIKTIGT: Funktionen för återuppladdning kan endast användas tillsammans med det specialdesignade batteripaketet.

Transkript

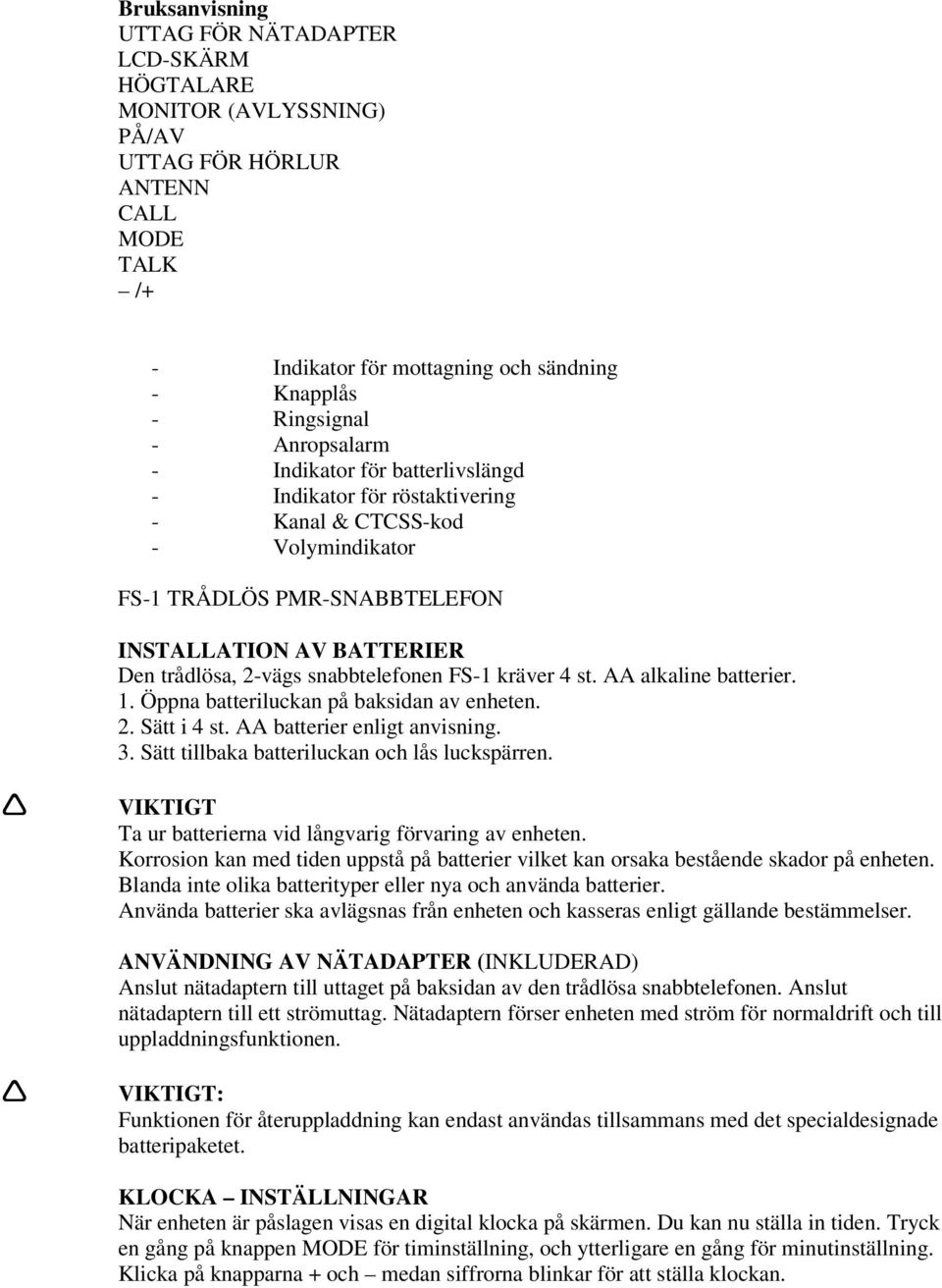

1 Bruksanvisning UTTAG FÖR NÄTADAPTER LCD-SKÄRM HÖGTALARE MONITOR (AVLYSSNING) PÅ/AV UTTAG FÖR HÖRLUR ANTENN CALL MODE TALK /+ - Indikator för mottagning och sändning - Knapplås - Ringsignal - Anropsalarm - Indikator för batterlivslängd - Indikator för röstaktivering - Kanal & CTCSS-kod - Volymindikator FS-1 TRÅDLÖS PMR-SNABBTELEFON INSTALLATION AV BATTERIER Den trådlösa, 2-vägs snabbtelefonen FS-1 kräver 4 st. AA alkaline batterier. 1. Öppna batteriluckan på baksidan av enheten. 2. Sätt i 4 st. AA batterier enligt anvisning. 3. Sätt tillbaka batteriluckan och lås luckspärren. VIKTIGT Ta ur batterierna vid långvarig förvaring av enheten. Korrosion kan med tiden uppstå på batterier vilket kan orsaka bestående skador på enheten. Blanda inte olika batterityper eller nya och använda batterier. Använda batterier ska avlägsnas från enheten och kasseras enligt gällande bestämmelser. ANVÄNDNING AV NÄTADAPTER (INKLUDERAD) Anslut nätadaptern till uttaget på baksidan av den trådlösa snabbtelefonen. Anslut nätadaptern till ett strömuttag. Nätadaptern förser enheten med ström för normaldrift och till uppladdningsfunktionen. VIKTIGT: Funktionen för återuppladdning kan endast användas tillsammans med det specialdesignade batteripaketet. KLOCKA INSTÄLLNINGAR När enheten är påslagen visas en digital klocka på skärmen. Du kan nu ställa in tiden. Tryck en gång på knappen MODE för timinställning, och ytterligare en gång för minutinställning. Klicka på knapparna + och medan siffrorna blinkar för att ställa klockan.

2 START OCH AVSTÄNGNING (ON/OFF) 1. Tryck på knappen ON/OFF och håll den intryckt i ca 3 sekunder tills du hör ett pip och LCD-skärmen tänds. Enheten är nu in VÄNTELÄGE. 2. Tryck på knappen ON/OFF och håll den intryckt i ca 3 sekunder i VÄNTELÄGE för att stänga av enheten. VOLYMJUSTERING 1. Justera enhetens volym med knapparna + och -. Volymnivån visas på LCD-skärmen med indikatorn (symbol). 2. Tryck på knappen TALK för att bekräfta och återgå till VÄNTELÄGE. KANALER OCH CTCSS-KODER Enheten sänder och tar emot röstsignaler på 8 valbara kanaler (frekvenser). Förutom dessa 8 kanaler erbjuder enheten även 38 valbara CTCSS-koder. För att delta i gruppsamtal måste samtliga enheter vara inställda på samma kanal och på samma CTCSS-kod. Välj CTCSSkod 00 om du vill inaktivera funktionen för CTCSS-koder. Enheten sänder och tar emot röstsignaler på 8 valbara kanaler (frekvenser). Förutom dessa 8 kanaler erbjuder enheten även 38 valbara CTCSS-koder. För att delta i gruppsamtal måste samtliga enheter vara inställda på samma kanal och på samma CTCSS-kod. Välj CTCSS-kod 00 om du vill inaktivera funktionen för CTCSS-koder. 88:88 KANALINSTÄLLNING Kontrollera att enheten är i VÄNTELÄGE. Enheten är i VÄNTELÄGE när den är påslagen och ingenting på skärmen blinkar. Tryck på knappen MODE upprepade gånger för att försätta enheten i VÄNTELÄGE, om någonting på LCD-skärmen blinkar. 1. Tryck på knappen MODE upprepade gånger tills ordet CHANNEL blinkar på LCDskärmen. 2. Välj en av de 8 tillgängliga kanalerna med knapparna + och -. 88:88 INSTÄLLNING AV CTCSS-KOD CTCSS-koder hjälper till att filtrera bort störningar och kommunikation från andra system på samma kanal. När funktionen för CTCSS-koder är aktiverad ignoreras signaler från andra CTCSS-koder än den egna. På detta sätt kan en grupp kommunicera på en egen kanal. Med denna funktion kan kommunikation genomföras på sammanlagt 304 olika kanaler (8 kanaler gånger 38 CTCSS-koder). Denna funktion lämpar sig speciellt för områden med hög belastning (t.ex. byggplatser) där alla 8 kanaler redan är upptagna. 1. Tryck på knappen MODE upprepade gånger tills funktionen SUB-CODE blinkar på LCD-skärmen Välj en av de 38 tillgängliga CTCSS-koderna genom att trycka på knapparna och Välj CTCSS-kod 00 om du vill inaktivera funktionen. 4. Tryck på knappen TALK för att bekräfta och återgå till VÄNTELÄGE. SÄNDNING OCH MOTTAGNING Signaler tas emot från andra 2-vägs trådlösa snabbtelefoner eller handhållna 2-vägs radioenheter på samma kanal och samma CTCSS-kod.

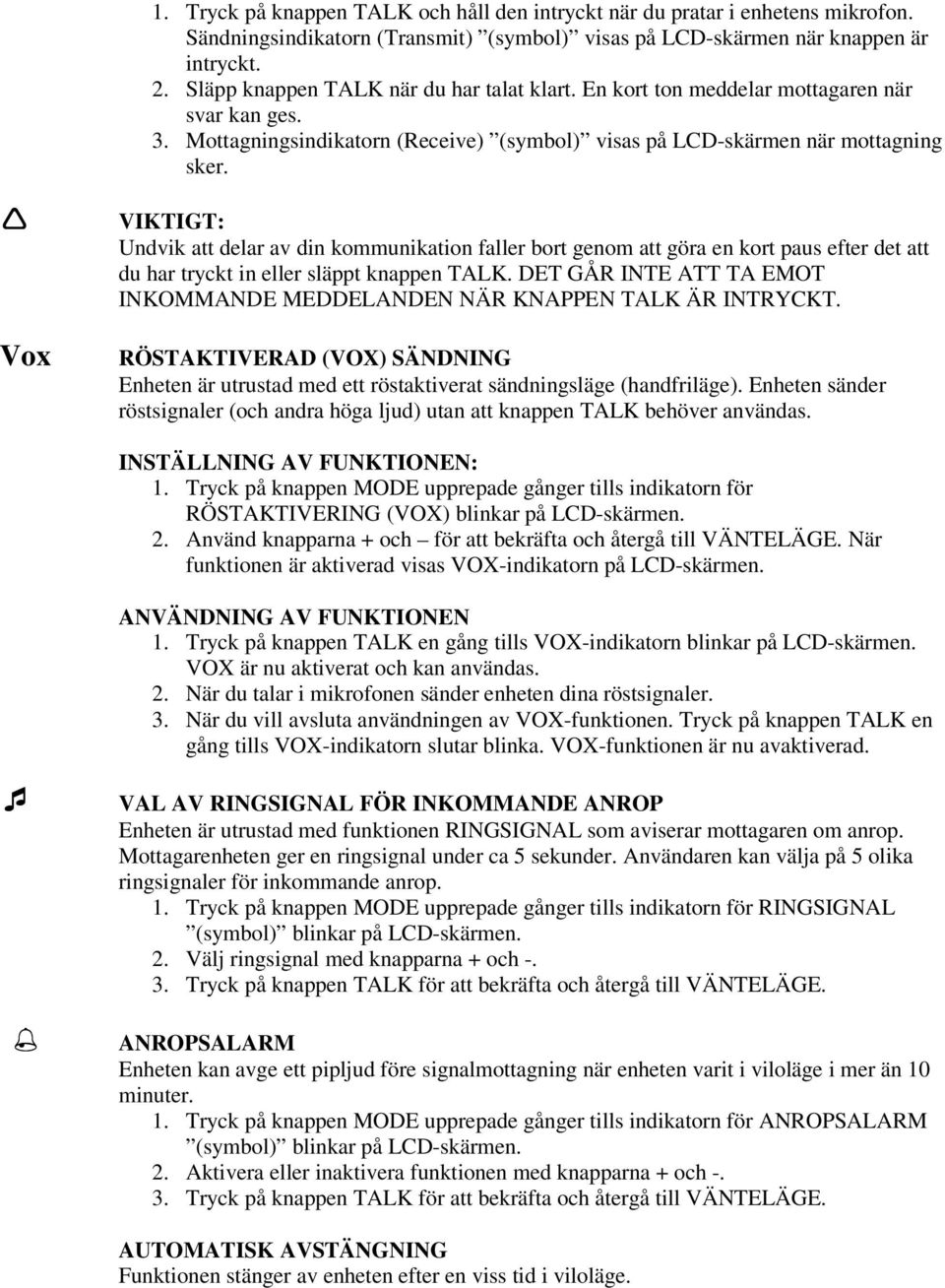

3 1. Tryck på knappen TALK och håll den intryckt när du pratar i enhetens mikrofon. Sändningsindikatorn (Transmit) (symbol) visas på LCD-skärmen när knappen är intryckt. 2. Släpp knappen TALK när du har talat klart. En kort ton meddelar mottagaren när svar kan ges. 3. Mottagningsindikatorn (Receive) (symbol) visas på LCD-skärmen när mottagning sker. Vox VIKTIGT: Undvik att delar av din kommunikation faller bort genom att göra en kort paus efter det att du har tryckt in eller släppt knappen TALK. DET GÅR INTE ATT TA EMOT INKOMMANDE MEDDELANDEN NÄR KNAPPEN TALK ÄR INTRYCKT. RÖSTAKTIVERAD (VOX) SÄNDNING Enheten är utrustad med ett röstaktiverat sändningsläge (handfriläge). Enheten sänder röstsignaler (och andra höga ljud) utan att knappen TALK behöver användas. INSTÄLLNING AV FUNKTIONEN: 1. Tryck på knappen MODE upprepade gånger tills indikatorn för RÖSTAKTIVERING (VOX) blinkar på LCD-skärmen. 2. Använd knapparna + och för att bekräfta och återgå till VÄNTELÄGE. När funktionen är aktiverad visas VOX-indikatorn på LCD-skärmen. ANVÄNDNING AV FUNKTIONEN 1. Tryck på knappen TALK en gång tills VOX-indikatorn blinkar på LCD-skärmen. VOX är nu aktiverat och kan användas. 2. När du talar i mikrofonen sänder enheten dina röstsignaler. 3. När du vill avsluta användningen av VOX-funktionen. Tryck på knappen TALK en gång tills VOX-indikatorn slutar blinka. VOX-funktionen är nu avaktiverad. VAL AV RINGSIGNAL FÖR INKOMMANDE ANROP Enheten är utrustad med funktionen RINGSIGNAL som aviserar mottagaren om anrop. Mottagarenheten ger en ringsignal under ca 5 sekunder. Användaren kan välja på 5 olika ringsignaler för inkommande anrop. 1. Tryck på knappen MODE upprepade gånger tills indikatorn för RINGSIGNAL (symbol) blinkar på LCD-skärmen. 2. Välj ringsignal med knapparna + och -. ANROPSALARM Enheten kan avge ett pipljud före signalmottagning när enheten varit i viloläge i mer än 10 minuter. 1. Tryck på knappen MODE upprepade gånger tills indikatorn för ANROPSALARM (symbol) blinkar på LCD-skärmen. AUTOMATISK AVSTÄNGNING Funktionen stänger av enheten efter en viss tid i viloläge.

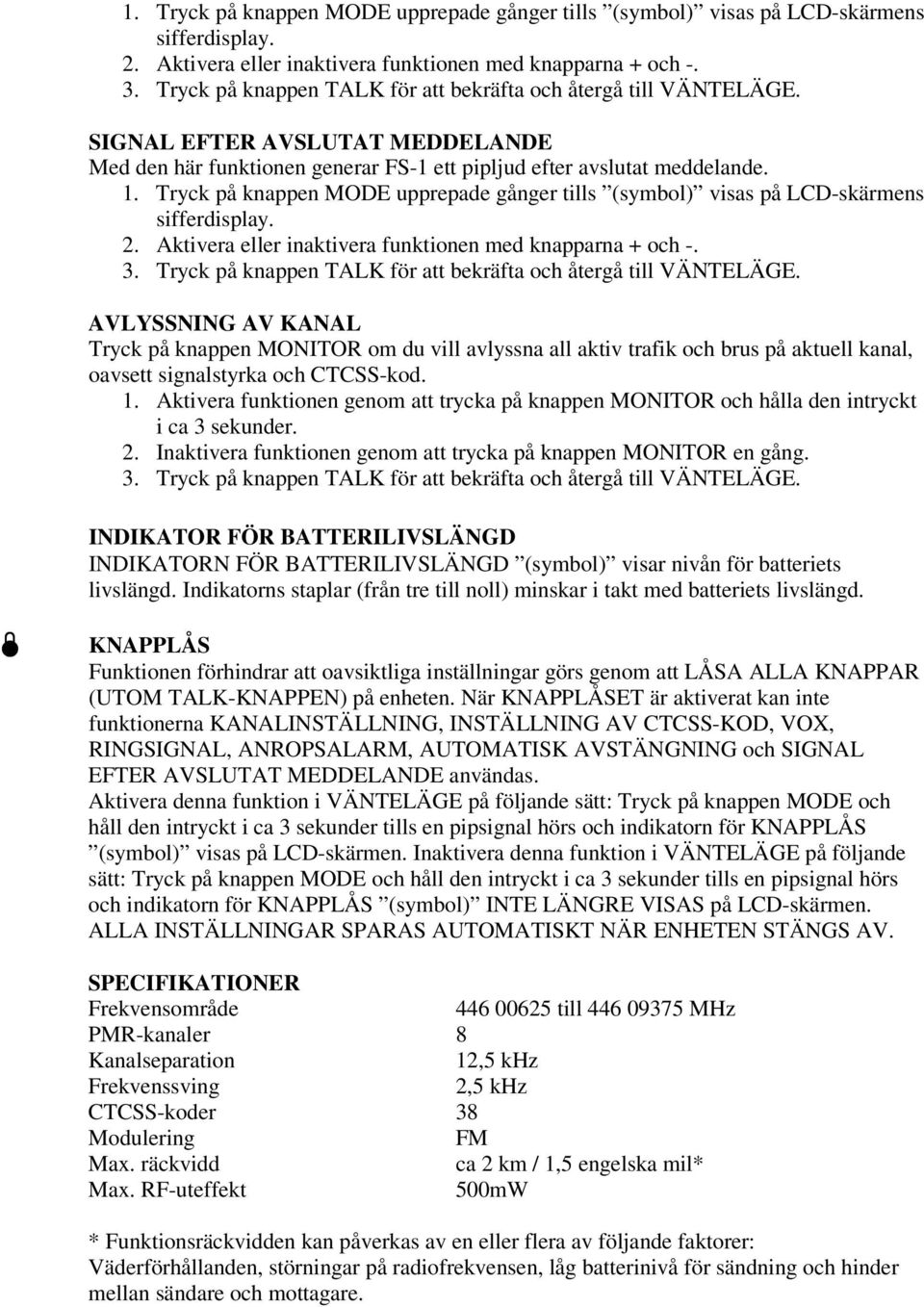

4 1. Tryck på knappen MODE upprepade gånger tills (symbol) visas på LCD-skärmens sifferdisplay. SIGNAL EFTER AVSLUTAT MEDDELANDE Med den här funktionen generar FS-1 ett pipljud efter avslutat meddelande. 1. Tryck på knappen MODE upprepade gånger tills (symbol) visas på LCD-skärmens sifferdisplay. AVLYSSNING AV KANAL Tryck på knappen MONITOR om du vill avlyssna all aktiv trafik och brus på aktuell kanal, oavsett signalstyrka och CTCSS-kod. 1. Aktivera funktionen genom att trycka på knappen MONITOR och hålla den intryckt i ca 3 sekunder. 2. Inaktivera funktionen genom att trycka på knappen MONITOR en gång. INDIKATOR FÖR BATTERILIVSLÄNGD INDIKATORN FÖR BATTERILIVSLÄNGD (symbol) visar nivån för batteriets livslängd. Indikatorns staplar (från tre till noll) minskar i takt med batteriets livslängd. KNAPPLÅS Funktionen förhindrar att oavsiktliga inställningar görs genom att LÅSA ALLA KNAPPAR (UTOM TALK-KNAPPEN) på enheten. När KNAPPLÅSET är aktiverat kan inte funktionerna KANALINSTÄLLNING, INSTÄLLNING AV CTCSS-KOD, VOX, RINGSIGNAL, ANROPSALARM, AUTOMATISK AVSTÄNGNING och SIGNAL EFTER AVSLUTAT MEDDELANDE användas. Aktivera denna funktion i VÄNTELÄGE på följande sätt: Tryck på knappen MODE och håll den intryckt i ca 3 sekunder tills en pipsignal hörs och indikatorn för KNAPPLÅS (symbol) visas på LCD-skärmen. Inaktivera denna funktion i VÄNTELÄGE på följande sätt: Tryck på knappen MODE och håll den intryckt i ca 3 sekunder tills en pipsignal hörs och indikatorn för KNAPPLÅS (symbol) INTE LÄNGRE VISAS på LCD-skärmen. ALLA INSTÄLLNINGAR SPARAS AUTOMATISKT NÄR ENHETEN STÄNGS AV. SPECIFIKATIONER Frekvensområde till MHz PMR-kanaler 8 Kanalseparation 12,5 khz Frekvenssving 2,5 khz CTCSS-koder 38 Modulering FM Max. räckvidd ca 2 km / 1,5 engelska mil* Max. RF-uteffekt 500mW * Funktionsräckvidden kan påverkas av en eller flera av följande faktorer: Väderförhållanden, störningar på radiofrekvensen, låg batterinivå för sändning och hinder mellan sändare och mottagare.

5 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE m-e bekräftar att dessa enheter överensstämmer med EMC-direktivet 89/336/EEC vad gäller elektromagnetisk kompatibilitet och med LVD-direktivet 73/23/EEC vad gäller lågspänning och elsäkerhet. Utrustningen överensstämmer med R&TTE-direktivet 1995/5/EC. Användning och försäljning av detta kommunikationsradiosystem är idag möjlig i följande länder: D, DK, S, FIN, NL, B, LUX, GB, F, E, I, P, GR. I övriga länder ska respektive gällande lagar följas. Klass 2 CE 0681 INFORMATION OM EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Starka statiska, elektriska eller högfrekventa fält (urladdningar, mobiltelefoner, radioinstallationer och mikrovågor) kan påverka enhetens funktionalitet.
