1 X Quick Start Guide

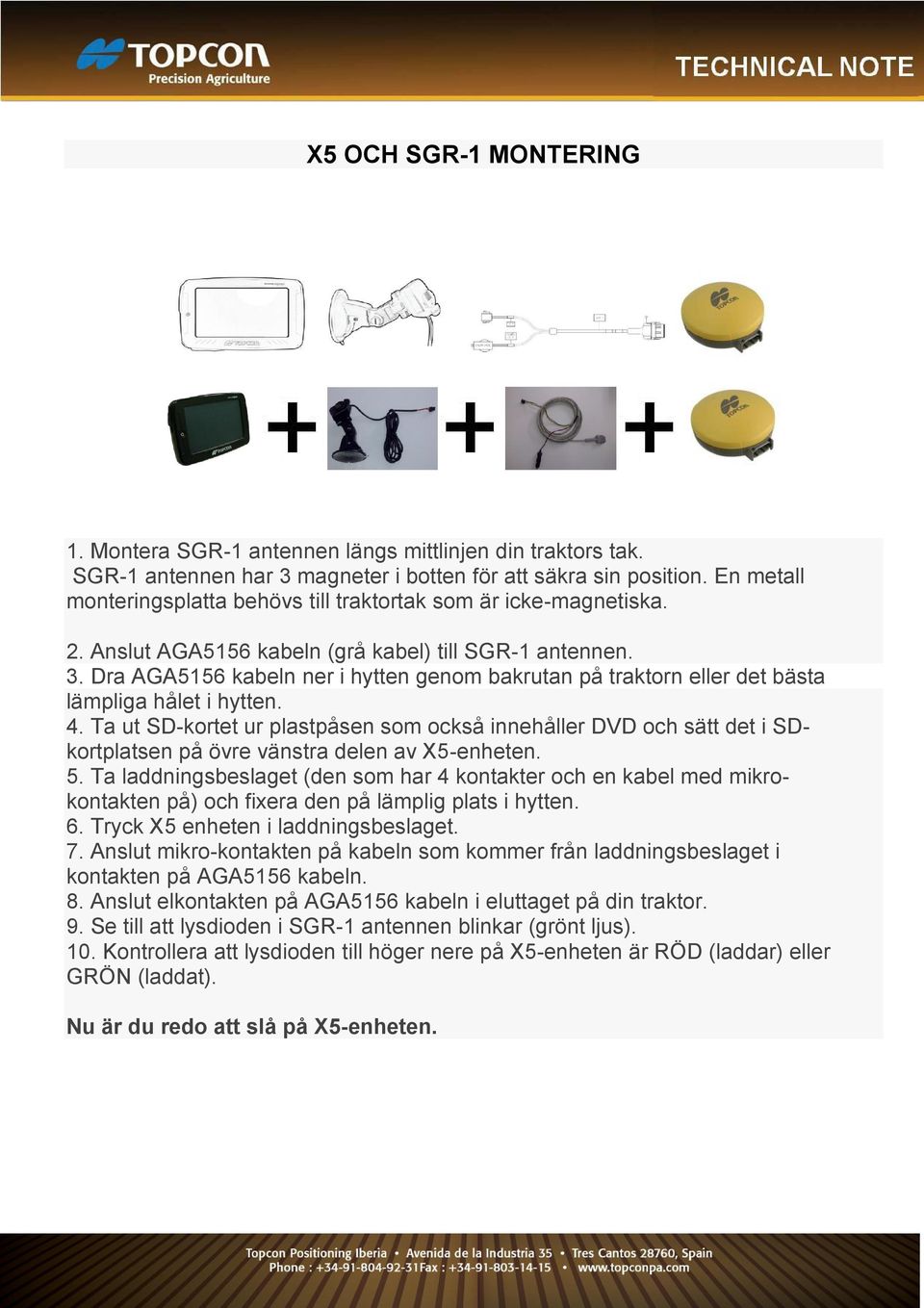

2 X OCH SGR- MONTERING. Montera SGR- antennen längs mittlinjen din traktors tak. SGR- antennen har magneter i botten för att säkra sin position. En metall monteringsplatta behövs till traktortak som är icke-magnetiska.. Anslut AGA kabeln (grå kabel) till SGR- antennen.. Dra AGA kabeln ner i hytten genom bakrutan på traktorn eller det bästa lämpliga hålet i hytten.. Ta ut SD-kortet ur plastpåsen som också innehåller DVD och sätt det i SDkortplatsen på övre vänstra delen av X-enheten.. Ta laddningsbeslaget (den som har kontakter och en kabel med mikrokontakten på) och fixera den på lämplig plats i hytten.. Tryck X enheten i laddningsbeslaget. 7. Anslut mikro-kontakten på kabeln som kommer från laddningsbeslaget i kontakten på AGA kabeln. 8. Anslut elkontakten på AGA kabeln i eluttaget på din traktor. 9. Se till att lysdioden i SGR- antennen blinkar (grönt ljus). 0. Kontrollera att lysdioden till höger nere på X-enheten är RÖD (laddar) eller GRÖN (laddat). Nu är du redo att slå på X-enheten.

. Dra AGA kabeln ner i hytten genom bakrutan på traktorn eller det bästa lämpliga hålet i hytten.

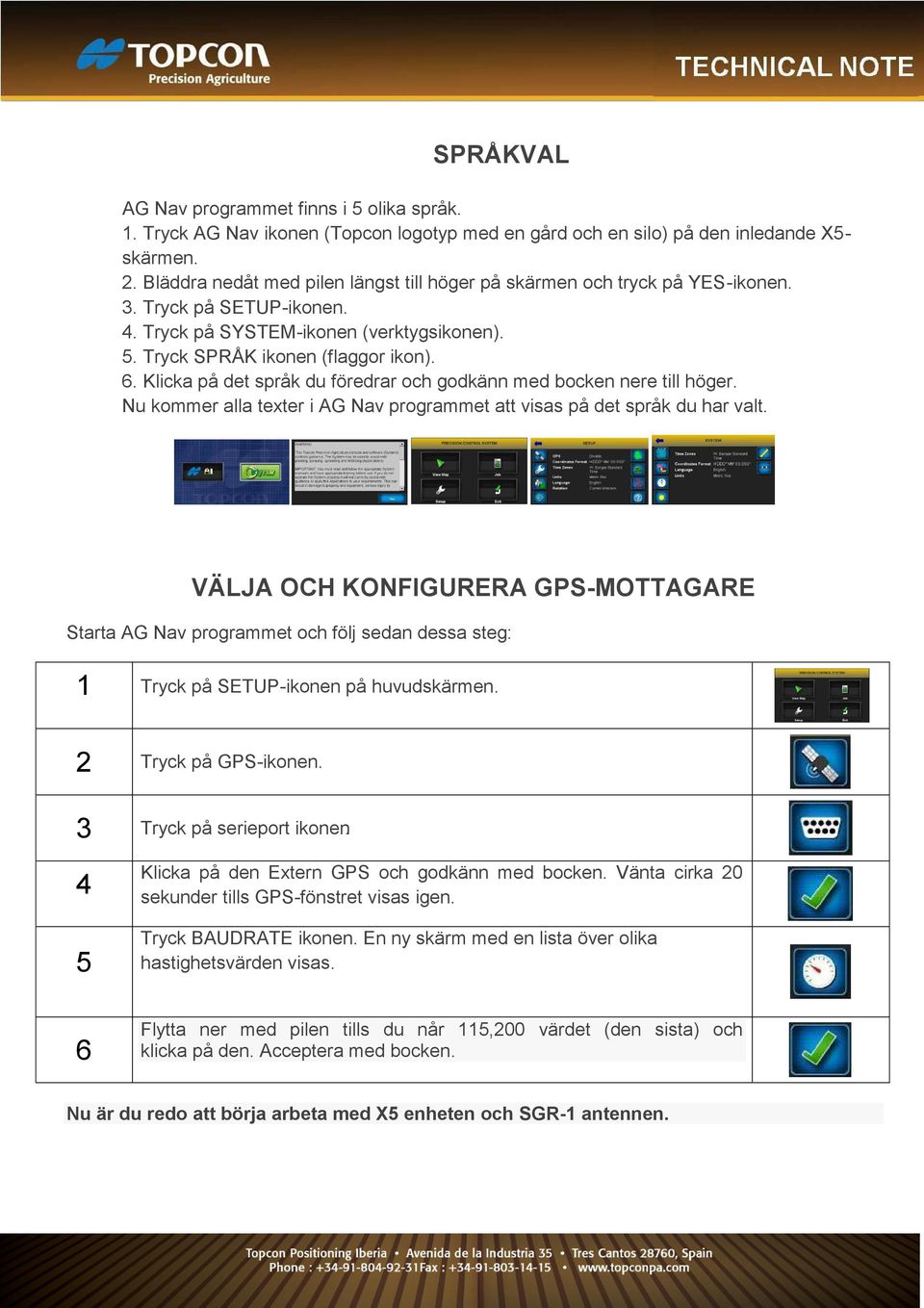

3 SPRÅKVAL AG Nav programmet finns i olika språk.. Tryck AG Nav ikonen (Topcon logotyp med en gård och en silo) på den inledande Xskärmen.. Bläddra nedåt med pilen längst till höger på skärmen och tryck på YES-ikonen.. Tryck på SETUP-ikonen.. Tryck på SYSTEM-ikonen (verktygsikonen).. Tryck SPRÅK ikonen (flaggor ikon).. Klicka på det språk du föredrar och godkänn med bocken nere till höger. Nu kommer alla texter i AG Nav programmet att visas på det språk du har valt. VÄLJA OCH KONFIGURERA GPS-MOTTAGARE Starta AG Nav programmet och följ sedan dessa steg: Tryck på SETUP-ikonen på huvudskärmen. Tryck på GPS-ikonen. Tryck på serieport ikonen. Klicka på den Extern GPS och godkänn med bocken. Vänta cirka 0 sekunder tills GPS-fönstret visas igen. Tryck BAUDRATE ikonen. En ny skärm med en lista över olika hastighetsvärden visas. Flytta ner med pilen tills du når,00 värdet (den sista) och klicka på den. Acceptera med bocken. Nu är du redo att börja arbeta med X enheten och SGR- antennen.

. Klicka på det språk du föredrar och godkänn med bocken nere till höger. Nu kommer alla texter i AG Nav programmet att visas på det språk du har valt.

4 LOGGNING AREALMÄTNING BEARBETNINGSKARTA Skapa ett nytt jobb : Tryck på ikonen Driftbild (View Map) på huvudmenyn.. Tryck på ikonen JOBB val. Tryck på NYTT JOBB ikonen. Ange ett nytt jobbnamn (ej krav) eller använd det automatiskt genererade namnet. Tryck på OK-ikonen för att acceptera namnet och återgå till menyn JOBB. Tryck på ikonen med den gröna cirkeln för att starta jobbet och återgå till Driftbilden. 7 Tryck på det röda X-et för att starta kartloggningen och köra iväg. Ikonen ändras till grön medan kartloggningen är aktiv. 8 När jobbet är klart, tryck på den första ikonen (du kommer då tillbaka till jobb-bilden) och tryck sedan på ikonen med den röda cirkeln för att avsluta kartloggningen.. Skapa en ny gräns: Först måste du skapa/öppna ett jobb: jobbet startar när du trycker på den gröna cirkeln, då visas Driftbilden och slutligen måste du trycka på det röda X-et. Tryck på ikonen för att öppna skärmen Fältgräns val. Tryck på ikonen för att skapa en ny Fältgräns fil.

Tryck på ikonen med den gröna cirkeln för att starta jobbet och återgå till Driftbilden. 7 Tryck på det röda X-et för att starta kartloggningen och köra iväg.

5 Ange ett nytt namn på Fältgränsen (ej krav) eller använd det automatiskt genererade namnet. Tryck på OK-ikonen för att acceptera det föreslagna namnet och återgå till Fältgräns val. Tryck på ikonen för att återgå till Driftbilden Kör till önskad startpunkt på Fältet och tryck på första ikonen när du vill börja rita din gräns. PAUS ikonen (den andra) kommer att visas. Med pausikonenkan du göra en paus vid inspelning av en Fältgräns (om du behöver lämna gränslinjen av någon anledning) och efter detta återstarta Fältgräns-inspelningen. När du kör runt fältgränsen skapas en blå linje. Denna linje representerar din fältgräns. När du är tillbaka till utgångspunkten för din gräns (0 0 m) kommer PAUS gränsen automatiskt att ändras till ikonen med en bock. Du bestämmer själv när du vill stänga gränslinjen. En rak linje kommer att dras från slutpunkten till startpunkten av gränslinjen när du trycker på ikonen. OBS : Se huvud-bruksanvisningen sid om du behöver installera en OFFSET för gränsen. Det betyder att med en OFFSET på t.ex. m ritas gränsen m bredvid centrumlijen på antennen (vid arbete med ett m redskap) STYRNING MED VÄGLEDNING Skapa en ny A-B Linje: Först måste du skapa/öppna ett jobb. Jobbet börjar när du trycker på den gröna ikonen och Driftbilden visas och sedan måste du trycka på det röda X-et. Tryck på SETUP-ikonen på huvudskärmen och sedan på den andra ikonen.

Med pausikonenkan du göra en paus vid inspelning av en Fältgräns (om du behöver lämna gränslinjen av någon anledning) och efter detta återstarta Fältgräns-inspelningen.

6 Se till att VÄGLEDNING är aktiverad. Om det behövs kan du använda PÅ / AV VÄGLEDNINGSMÖNSTER ikonen för att aktivera det. Tryck på ikonen för att öppna A-B linje mönster. Tryck på + ikonen för att skapa en ny spårlinje. Ange ett nytt A-B linje namn (ej krav) eller använd det automatiskt genererade namnet Tryck på OK-ikonen för att acceptera det föreslagna namnet och återgå till Spårinje val-skärmen. Tryck på den blå pilen högst upp på skärmen för att återgå till menyn Setup. Tryck återigen den blå pilen för att återgå till huvudmenyn. Gå till Driftbilden. Du kommer att se A-ikonen på jobb-ikonens plats. Om du inte ser Aikonen är det för att du inte har skapat ett jobb. Om så är fallet, tryck på den gröna cirkel-ikonen så kommer det senaste jobbet att öppnas och A-ikonen visas. Tryck på det röda X-et för att starta kartloggningen. Kör fram till punkten A på fältet och tryck sedan på A-ikonen. Kör till den andra änden av samma drag och tryck på B-ikonen Linjer, med den nyss skapade AB-linjen i mitten visas. Följ dessa linjer upp och ner över fältet för att slutföra ditt jobb. OBS : Ett jobb måste skapas/öppnas innan eller medan en AB-linje skapas (se punkterna och 9). OBS : Du kan arbeta på ett fält med eller utan en gräns. OBS : De redskapsinställningarna (Arbetsbredd, Offset och Överlapp) måste ställas in genom att trycka på SETUP. Dessa parametrar bör ses över varje gång du ändrar redskap. OBS : Om du vill hämta en tidigare skapad A-B Linje, se detaljer i bruksanvisningen. När en tidigare sparad A-B linje återhämtas och skall användas är det, p.g.a. satelliternas förflyttning över tid, inte säkert att linjen passar med verkligheten. Om detta händer tryck på linjekorrigeringen för att flytta linjen till att ligga över centrumlinjen på antennen. För ytterligare information, vänligen kontakta TPA Europa helpdesk.

7 8 9 0 Tryck på OK-ikonen för att acceptera det föreslagna namnet och återgå till Spårinje val-skärmen. Tryck på den blå pilen högst upp på skärmen för att återgå till menyn Setup.
