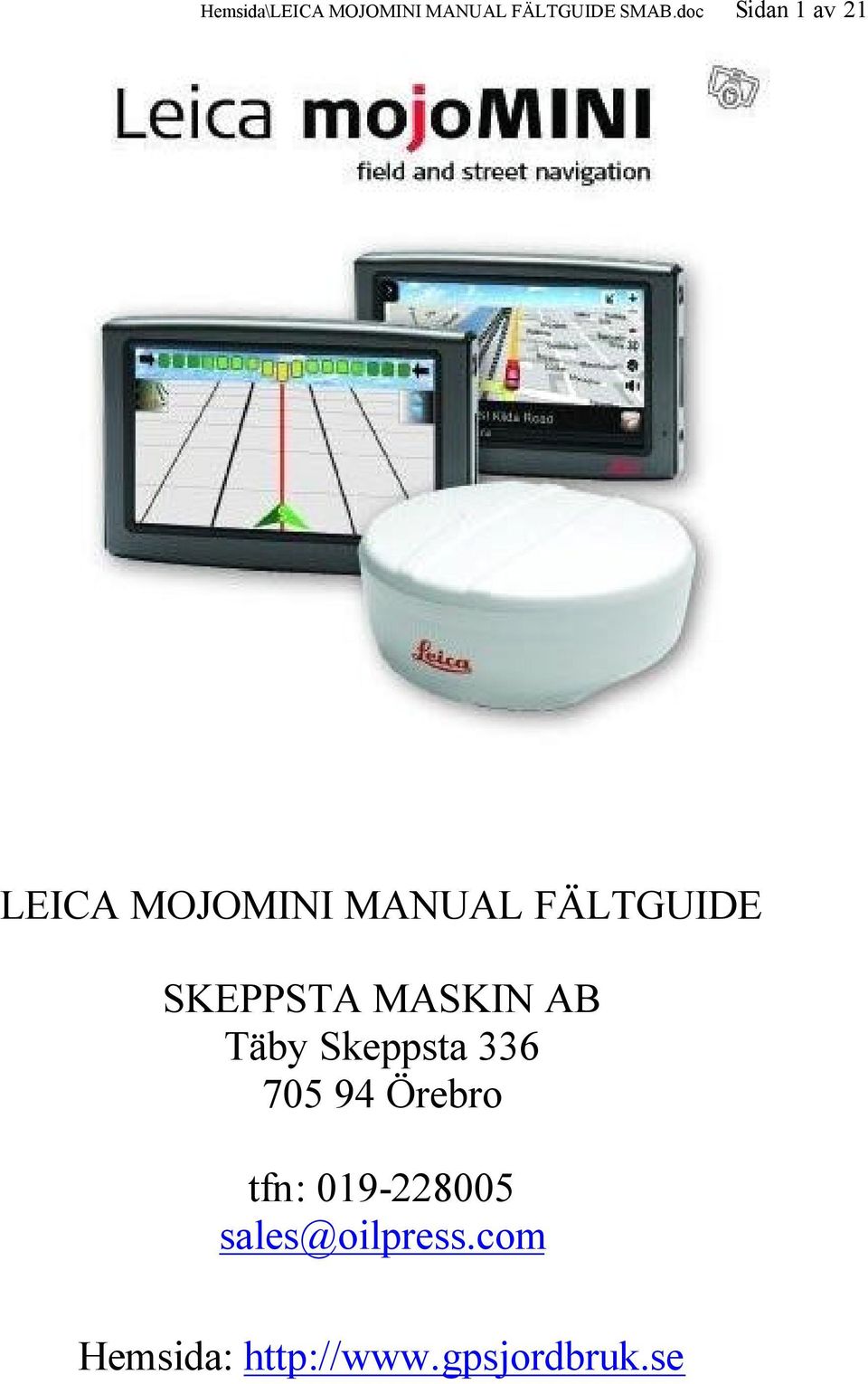

1 Hemsida\LEICA MOJOMINI MANUAL FÄLTGUIDE SMAB.doc Sidan 1 av 21 LEICA MOJOMINI MANUAL FÄLTGUIDE SKEPPSTA MASKIN AB Täby Skeppsta Örebro tfn: sales@oilpress.com Hemsida:

2 Sidan 2 av 21 Fältguiden Leica MojoMini har en 3D tryckskärm man klickar med fingret på ytan på skärmen där ikonen finns. Leicas SmartAg antenn för ökad fält pression. Enkel installation tack vare magnetmontage av antennen, som skickar information trådlöst med hjälp av Bluetooth till displayen. Montera SD memory card ( e ) i Leica MojoMini. Extra SD. Kjell & Company 2GB :- Minneskortläsare Kjell & Company Plexgear :- Vid längre uppehåll mellan användning av enheten Mojomini stänger man av med AV/På med knapp på sidan.( d ). Knapp på ovansidan är bara för "standby" Vid start hittar MojoMini då lättare antennen om man använder knapp ( d )..

3 Sidan 3 av 21 Röd kabel 12 volt. + Svart kabel mitt stift. ytterhölje.. (A) och (B) ska användas till Leica MojoMini Isolera övriga kablar så de inte kommer samman och skadas. Ström uttag 12 volt för att snabbt kunna flytta antennen. 5 Amp. i hane. Hona. Plus i mittstift och minus i yttermantel. Kontrollera stiften i hona. Blank Minus. / Koppar plus. Viktigt att + och minus kommer rätt vid borttagning och instoppning av kontakten. Ta gärna bort antennen risk för stöld. Och vid långvarit regn mm. Montera antenn på framsidan av taket. Fritt runt om bästa mottagning. Optimala placeringen att minska effekterna av att signalen försvinner. Placera GeoSpective smart antenn och mojomini på en sådan plats att signalen kommer att ha möjlighet att sända genom glaset vindrutan på fordonet. MojoMINI displayen ska placeras så högt som möjligt, så att baksidan av skärmen är något vinklad med Bluetooth antennen pekar uppåt. Mottagaren visas på bild på vänster sida av displayen. Bluetooth-antennen är placerad på följande platser: baksida mojomini skärm höger sida på GeoSpective smart antenn

4 Sidan 4 av 21 MojoMINI displayen på vänster sida av vindrutan. Placera antennen med Leica-logotypen se bild. Sändaren på antenn ska sikta på MojoMini displayen. pekar åt vänster sida av fordonet Placera mojomini displayen så högt som möjligt på vänster sida av glaset vindrutan. MojoMINI displayen på höger sida: Placera antennen med Leica logo pekar på framsidan av fordonet Placera mojomini displayen så högt som möjligt på höger sida av glaset vindruta. Vid plast tak montera en plåt för att magneterna ska fungera bäst. Man kan använda dubbelhäftande teip för att få fast en metall plåt om man inte vill borra hål. Antennen är även en enhet för att styra exempel avstängning av extra utrustning för rampavstängning av sektioner lantbruksspruta eller gödselspridning. Extra utrustning för Auto avstängning finns att köpa. Denna antenn kan utnyttjas till andra ändamål. Att styra redskap att stänga av och på. Som extra utrustning kan AutoSpray 7500 användas..

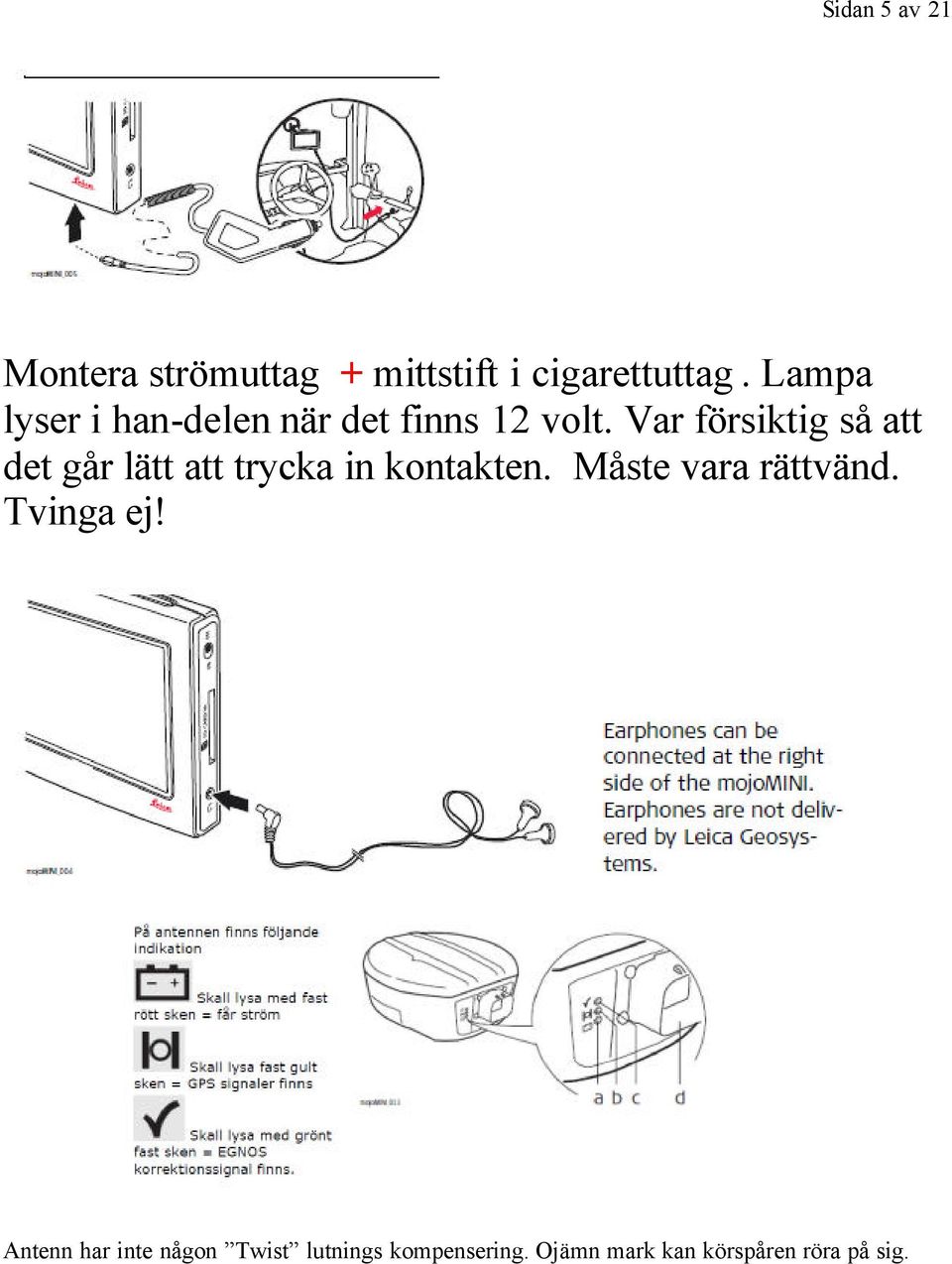

5 Sidan 5 av 21 Montera strömuttag + mittstift i cigarettuttag. Lampa lyser i han-delen när det finns 12 volt. Var försiktig så att det går lätt att trycka in kontakten. Måste vara rättvänd. Tvinga ej! Antenn har inte någon Twist lutnings kompensering. Ojämn mark kan körspåren röra på sig.

6 Sidan 6 av 21 KONTROLLERA ATT SUGKOPPEN SITTER SÄKERT! Slå på enheten och denna bild kommer upp. Välj fältet genom att klicka på fält-ikon på tryckskärmen.. Kalkylator Fält Bilnavigator

7 Sidan 7 av 21 När man har denna bild med (a) grön OK och (b) visar kontakt med satteliter EGNOS går det att gå vidare med att trycka (C) för nytt fält. Det kan ta flera minuter att enheten hittar satteliterna. Om inte, kontrollera 12 volt och gör en ny uppstart med knapp på sidan d.

8 För att komma in i fältguiden (C) måste enheten vara i kontakt med satelliterna GPS och EGNOS. För att ändra ljuset på skärmen klicka på Natt eller dag. Vid tryck på visas Sidan 8 av 21 Programversion visas här Exempel V R Software Version Release Notes Version För att ladda ned ny version från internet med en SD kortläsare. Kortläsare finns att köpa i vanliga köpcentrum typ Teknik Magasinet, Kjell & Company och Clas Ohlson. Extra SD. Kjell & Company 2GB :- Minneskortläsare Kjell & Company Plexgear :- 1. Sätt i SD-kortet i kortläsare. Ladda in från internet. 2. Packa upp mojomini uppgradera filer och kopiera dem till rotkatalogen på SD-kortet. Det bör finnas två filer, explorer.atr och mojomini_vxxxx.exe (där XXXX är programvaruversionen). 3. Ta bort SD-kortet från kortläsaren. 2. Sätt i SD-kortet i mojomini. 5. Slå mojomini med skjutreglaget på sidan. 6. Om filerna är korrekt inlästa på SD Kort installationsprogrammet visas skärmen. Tryck att installera uppgraderingen 7. När installationsprogrammet slutförs kan man starta om mojojmini. 3. Software Version Vid denna version. Välj Display Area Optimering ger operatören möjlighet att se mer av fältet på displayen. Detta är där knapparna på huvudskärmen kommer att försvinna efter 20 sekunder för att ge en bättre bild av fältet. Sid knapparna visas igen när displayen petas någonstans under ljusramp. Hastighet visas alltid.

9 Sidan 9 av 21 Data Export till dator och internet och Google Earth Översikt Data Export ger operatören möjlighet att exportera den aktuella Wayline, Boundary och täckning som en KML-fil till SD-kortet om det är isatt. KML-filer kan visas på en dator med hjälp av Google Earth. Data Export Data Export knappen nås genom att gå in på "Fortsätt sista jobb" skärm. Detta görs genom att trycka behandlingen knappen. Tryck på Fortsätt sista jobb-knappen. d Displayen visar aktuell täckningskarta och gränsen om skapas. Tryck på knappen Exportera att exportera jobbet till SD-kort Om ett SD-kort inte är isatt eller SD-kortet är korrupt ett felmeddelande kommer att visas efter Export-knappen tappas.

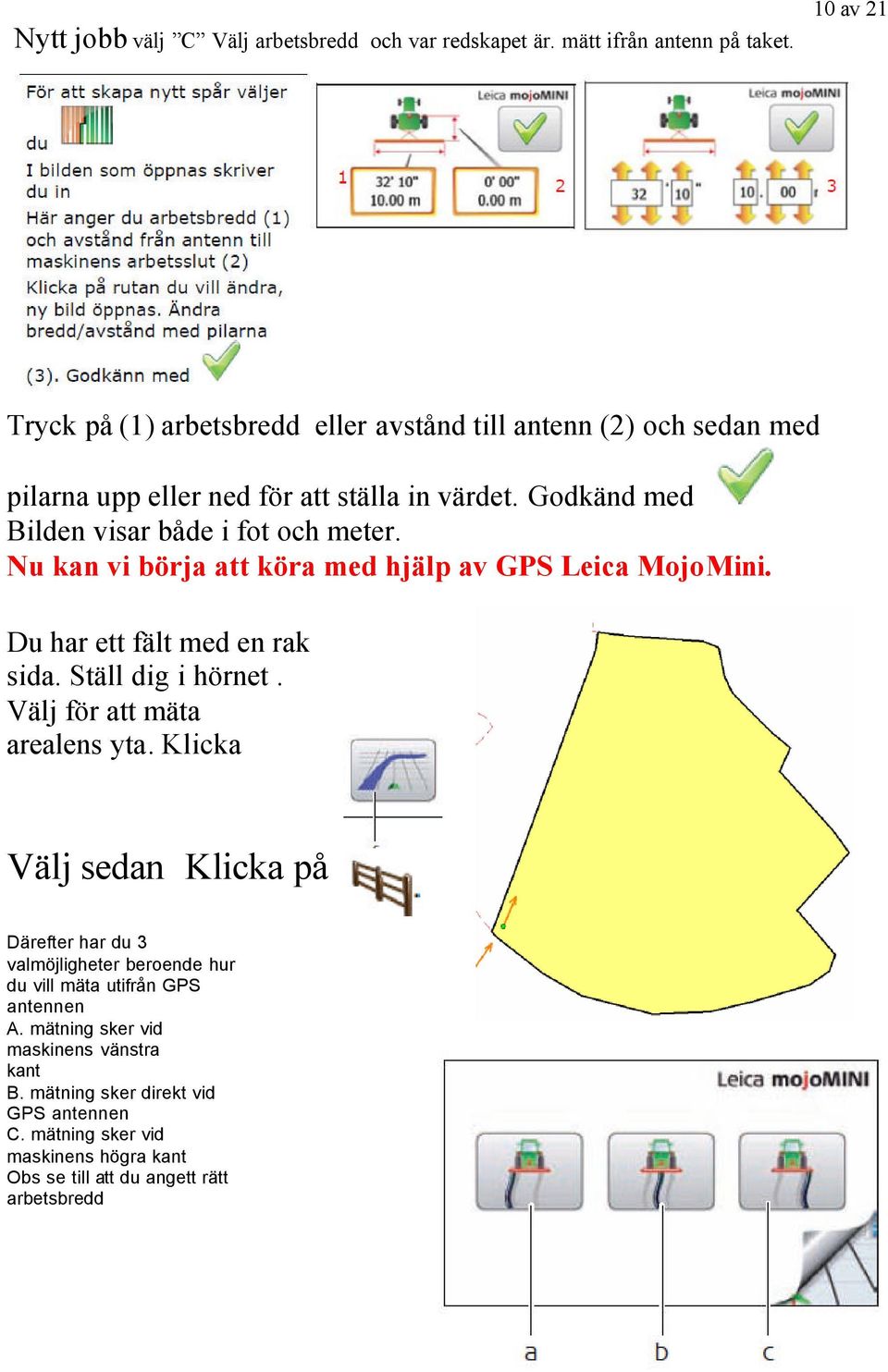

10 Nytt jobb välj C Välj arbetsbredd och var redskapet är. mätt ifrån antenn på taket. 10 av 21 Tryck på (1) arbetsbredd eller avstånd till antenn (2) och sedan med pilarna upp eller ned för att ställa in värdet. Godkänd med Bilden visar både i fot och meter. Nu kan vi börja att köra med hjälp av GPS Leica MojoMini. Du har ett fält med en rak sida. Ställ dig i hörnet. Välj för att mäta arealens yta. Klicka Välj sedan Klicka på Därefter har du 3 valmöjligheter beroende hur du vill mäta utifrån GPS antennen A. mätning sker vid maskinens vänstra kant B. mätning sker direkt vid GPS antennen C. mätning sker vid maskinens högra kant Obs se till att du angett rätt arbetsbredd

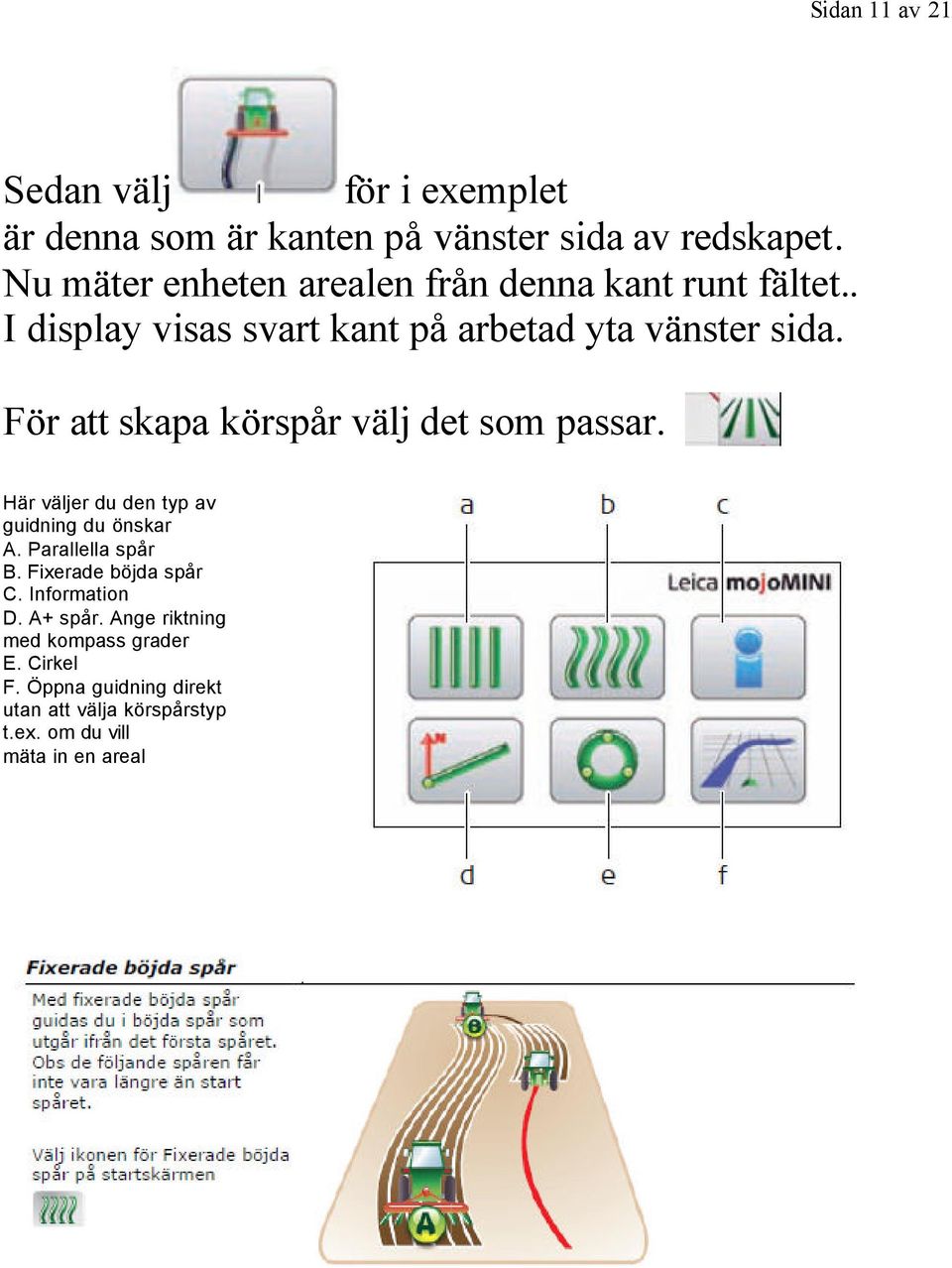

11 Sidan 11 av 21 Sedan välj för i exemplet är denna som är kanten på vänster sida av redskapet. Nu mäter enheten arealen från denna kant runt fältet.. I display visas svart kant på arbetad yta vänster sida. För att skapa körspår välj det som passar. Här väljer du den typ av guidning du önskar A. Parallella spår B. Fixerade böjda spår C. Information D. A+ spår. Ange riktning med kompass grader E. Cirkel F. Öppna guidning direkt utan att välja körspårstyp t.ex. om du vill mäta in en areal

12 Sidan 12 av 21 Klicka på bearbeta yta Från röd till ljusröd

13 Sidan 13 av 21 Tryck på A nu visas bock Kör till ( B ) När man kör visas för bearbetad yta Minst 30 meter körning för att få rak a spår.. När du kommit fram så tryck på (B) ( Bild nedan visas inte)

14 Sidan 14 av 21 Körspåret på den raka kanten vändtegen heter nu ( 0) Fortsätt att köra tills du tar svängen in mot starthörnet och slutpunkten på fältet. Pet på skärmen för att se knapparna. Strax kommer att blinka. Innan du svänger in i rad 1 klicka på ikonen så sammanfogas den svarta linjen runt fältet till starpunkten. Då du tryckte på första gången började den svarta linjen att rita på ytter kanten av fältet i hörnet. Den svarta linjen sätts ihop med start punkten automatiskt.

15 Sidan 15 av 21 Måttet under strecket är hela arealen och över strecket är bearbetad yta. Växla mellan menyerna med Slå på bearbeta yta som är avstängd vid röd Från röd till ljusröd. Fortsätt att svänga in på spår 1 och kontrollera att bearbetad yta lyser under körning

16 Sidan 16 av 21 För att mäta mer exakt areal som är bearbetad måste man slå av bearbeta yta ikonen vändtegen. under tomkörning på Slå på till vid arbete. Så att blå lyser vid körning under arbete. Vid avbrytning av arbetet och man gör uppehåll lagras sista fältet tills man åter ska arbeta på samma fält. Stäng av bearbetad yta lämnar fältet. så det visar rött när du

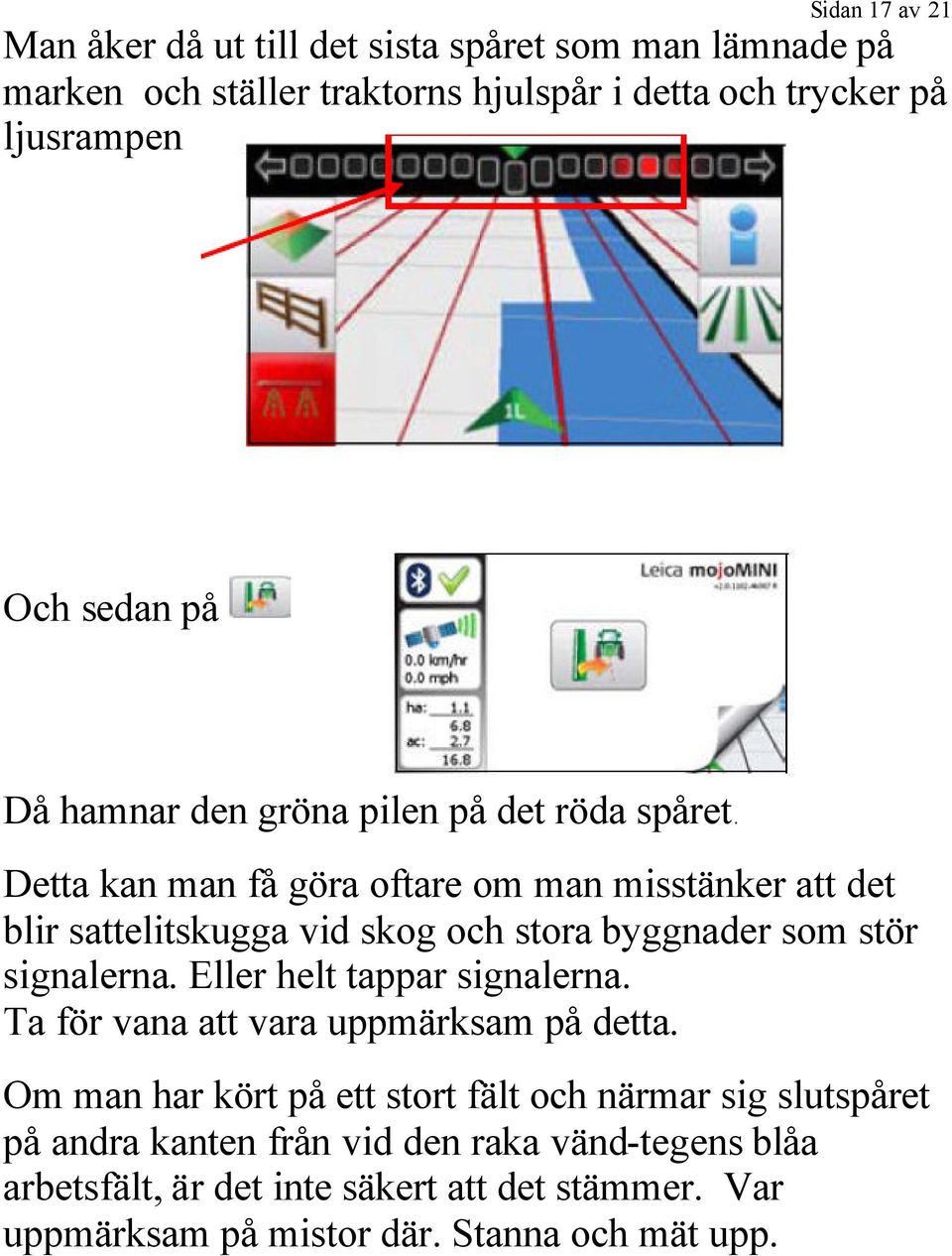

17 Sidan 17 av 21 Man åker då ut till det sista spåret som man lämnade på marken och ställer traktorns hjulspår i detta och trycker på ljusrampen Här. Och sedan på Då hamnar den gröna pilen på det röda spåret. Detta kan man få göra oftare om man misstänker att det blir sattelitskugga vid skog och stora byggnader som stör signalerna. Eller helt tappar signalerna. Ta för vana att vara uppmärksam på detta. Om man har kört på ett stort fält och närmar sig slutspåret på andra kanten från vid den raka vänd-tegens blåa arbetsfält, är det inte säkert att det stämmer. Var uppmärksam på mistor där. Stanna och mät upp.

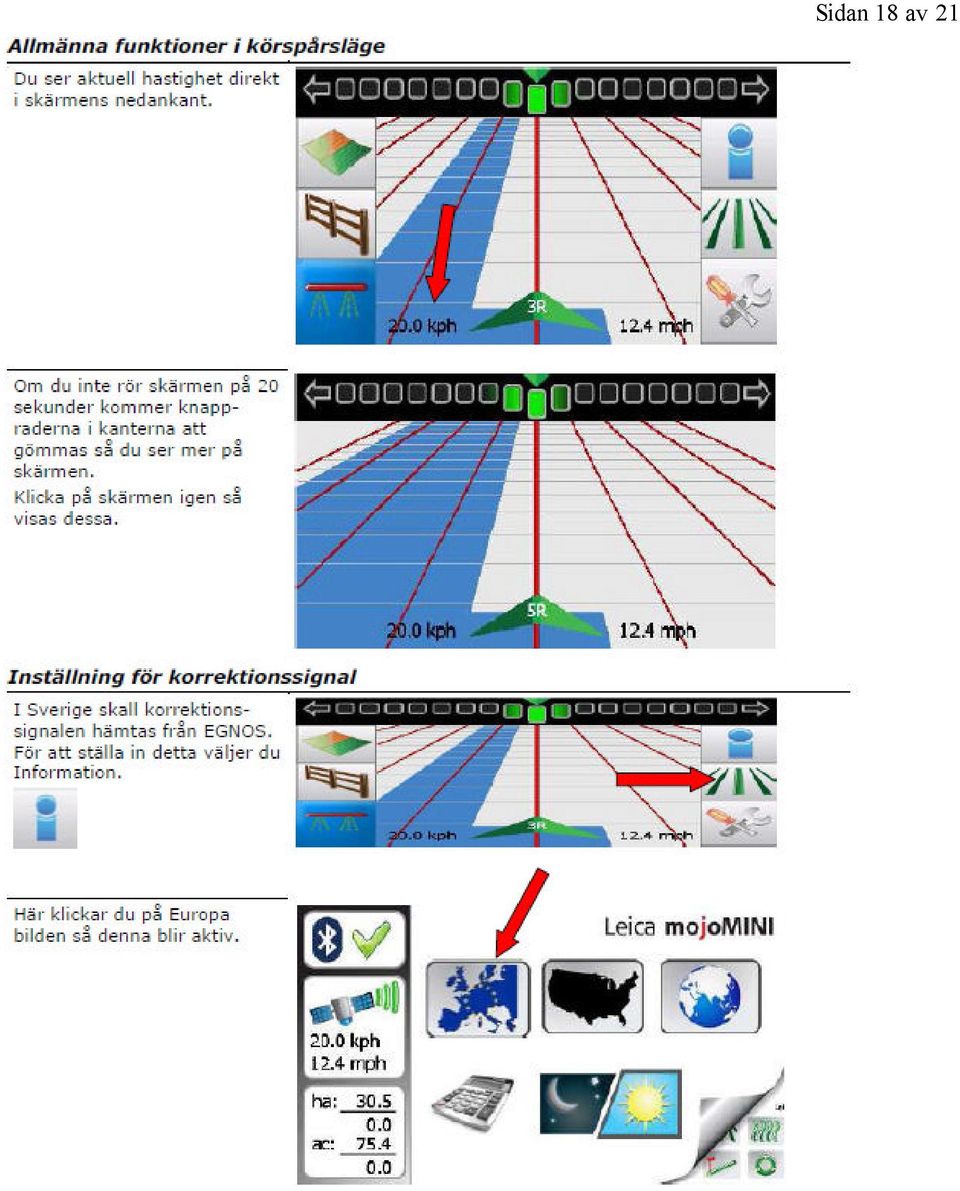

18 Sidan 18 av 21

19 Sidan 19 av 21

20 Sidan 20 av 21

21 Sidan 21 av 21 Hör gärna av er med synpunkter och frågor till mig Bengt Jonsson
