1 Page: 1 of 14 Användarmanual TouchCenter 2 & 4 Styrsystem för alla typer av solskydd

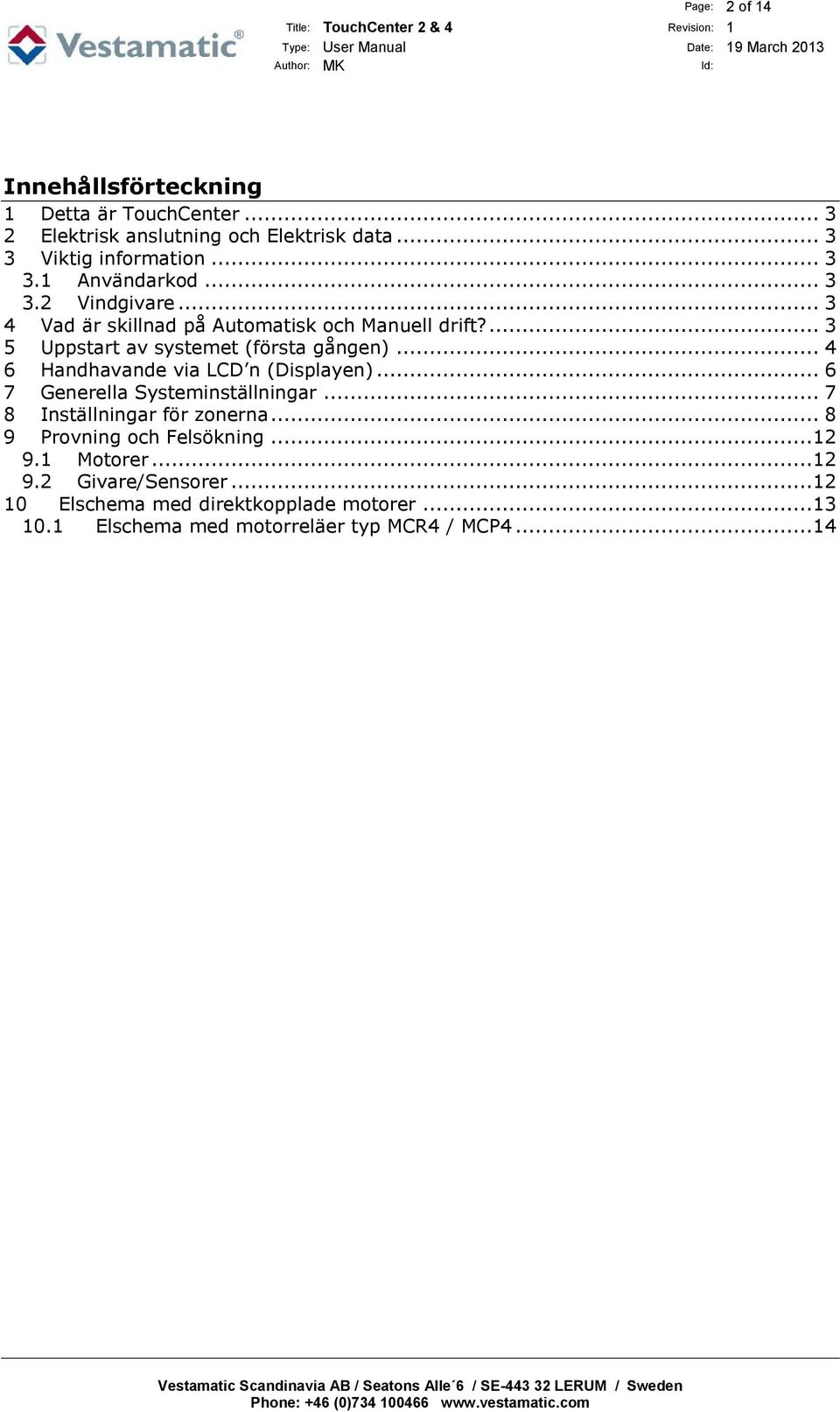

2 Page: 2 of 14 Innehållsförteckning 1 Detta är TouchCenter Elektrisk anslutning och Elektrisk data Viktig information Användarkod Vindgivare Vad är skillnad på Automatisk och Manuell drift? Uppstart av systemet (första gången) Handhavande via LCD n (Displayen) Generella Systeminställningar Inställningar för zonerna Provning och Felsökning Motorer Givare/Sensorer Elschema med direktkopplade motorer Elschema med motorreläer typ MCR4 / MCP4...14

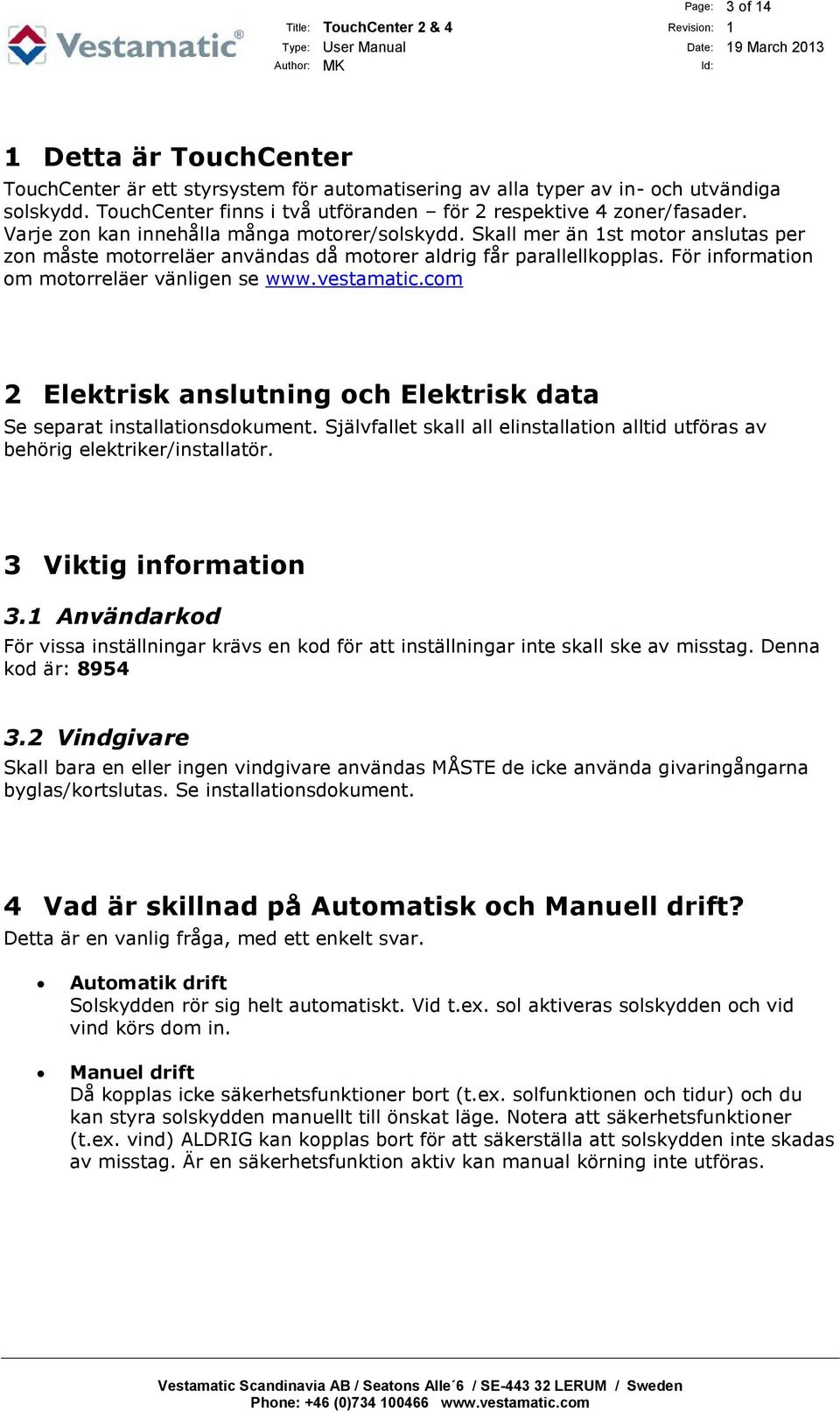

3 Page: 3 of 14 1 Detta är TouchCenter TouchCenter är ett styrsystem för automatisering av alla typer av in- och utvändiga solskydd. TouchCenter finns i två utföranden för 2 respektive 4 zoner/fasader. Varje zon kan innehålla många motorer/solskydd. Skall mer än 1st motor anslutas per zon måste motorreläer användas då motorer aldrig får parallellkopplas. För information om motorreläer vänligen se 2 Elektrisk anslutning och Elektrisk data Se separat installationsdokument. Självfallet skall all elinstallation alltid utföras av behörig elektriker/installatör. 3 Viktig information 3.1 Användarkod För vissa inställningar krävs en kod för att inställningar inte skall ske av misstag. Denna kod är: Vindgivare Skall bara en eller ingen vindgivare användas MÅSTE de icke använda givaringångarna byglas/kortslutas. Se installationsdokument. 4 Vad är skillnad på Automatisk och Manuell drift? Detta är en vanlig fråga, med ett enkelt svar. Automatik drift Solskydden rör sig helt automatiskt. Vid t.ex. sol aktiveras solskydden och vid vind körs dom in. Manuel drift Då kopplas icke säkerhetsfunktioner bort (t.ex. solfunktionen och tidur) och du kan styra solskydden manuellt till önskat läge. Notera att säkerhetsfunktioner (t.ex. vind) ALDRIG kan kopplas bort för att säkerställa att solskydden inte skadas av misstag. Är en säkerhetsfunktion aktiv kan manual körning inte utföras.

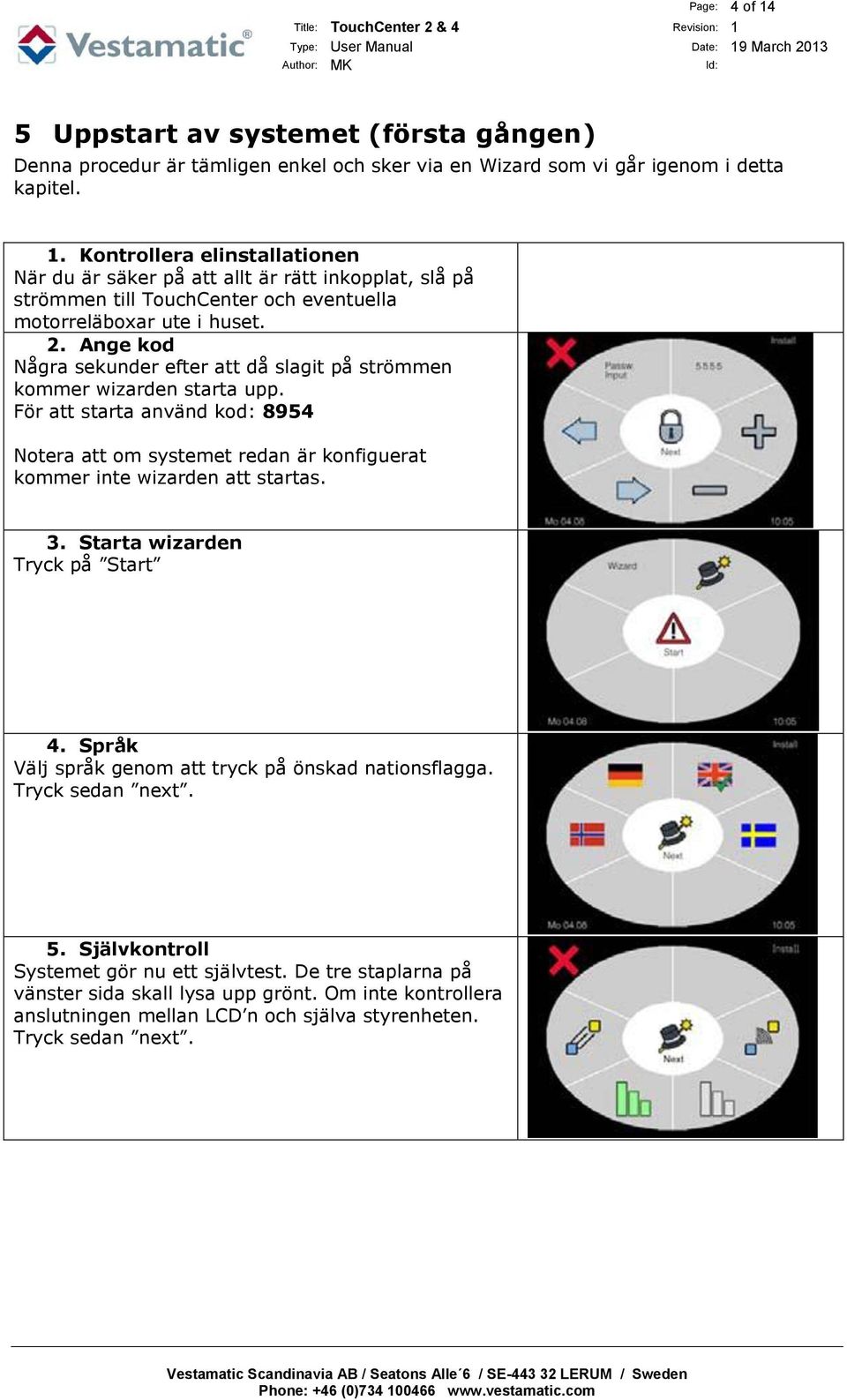

4 Page: 4 of 14 5 Uppstart av systemet (första gången) Denna procedur är tämligen enkel och sker via en Wizard som vi går igenom i detta kapitel. 1. Kontrollera elinstallationen När du är säker på att allt är rätt inkopplat, slå på strömmen till TouchCenter och eventuella motorreläboxar ute i huset. 2. Ange kod Några sekunder efter att då slagit på strömmen kommer wizarden starta upp. För att starta använd kod: 8954 Notera att om systemet redan är konfiguerat kommer inte wizarden att startas. 3. Starta wizarden Tryck på Start 4. Språk Välj språk genom att tryck på önskad nationsflagga. Tryck sedan next. 5. Självkontroll Systemet gör nu ett självtest. De tre staplarna på vänster sida skall lysa upp grönt. Om inte kontrollera anslutningen mellan LCD n och själva styrenheten. Tryck sedan next.

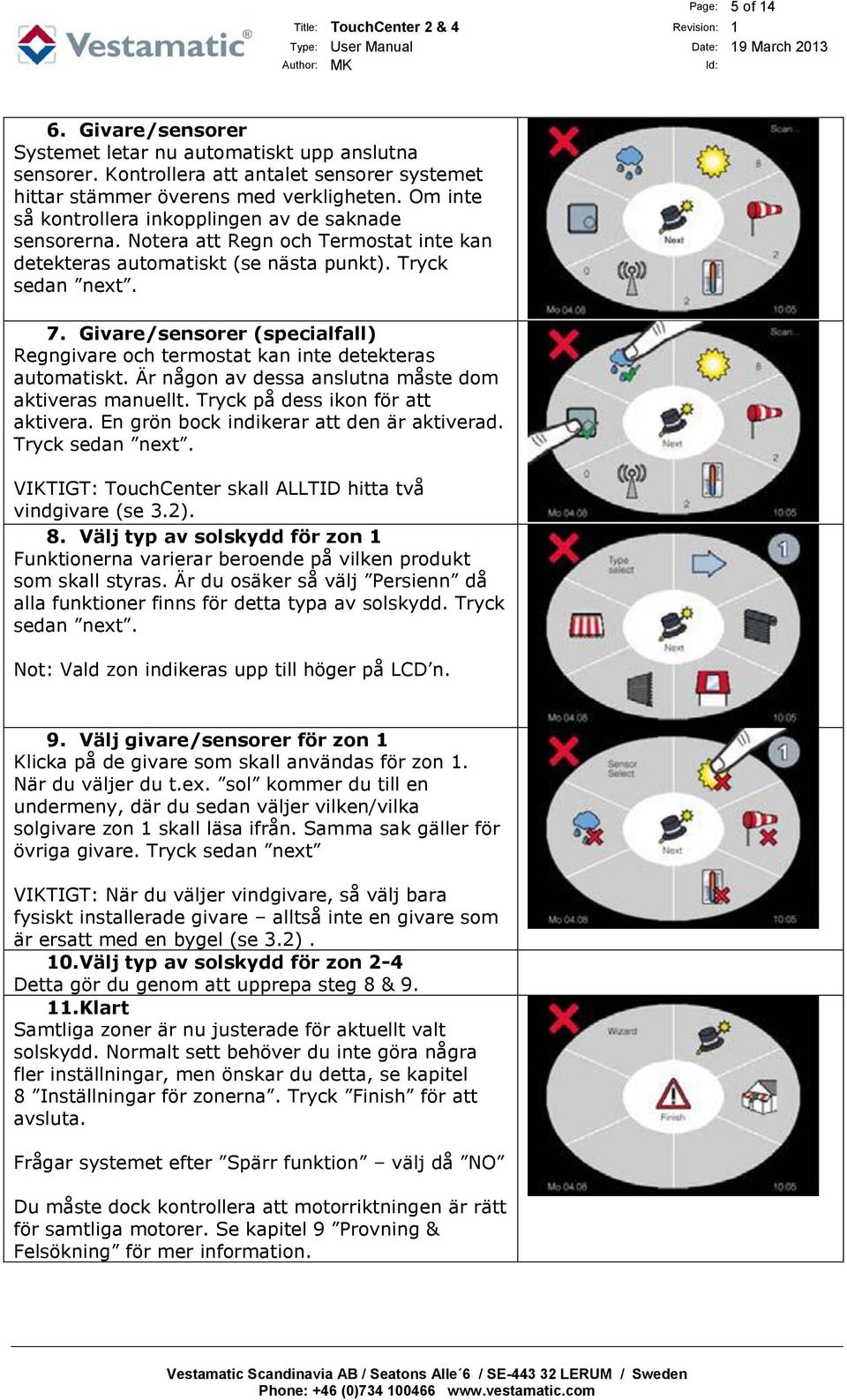

5 Page: 5 of Givare/sensorer Systemet letar nu automatiskt upp anslutna sensorer. Kontrollera att antalet sensorer systemet hittar stämmer överens med verkligheten. Om inte så kontrollera inkopplingen av de saknade sensorerna. Notera att Regn och Termostat inte kan detekteras automatiskt (se nästa punkt). Tryck sedan next. 7. Givare/sensorer (specialfall) Regngivare och termostat kan inte detekteras automatiskt. Är någon av dessa anslutna måste dom aktiveras manuellt. Tryck på dess ikon för att aktivera. En grön bock indikerar att den är aktiverad. Tryck sedan next. VIKTIGT: TouchCenter skall ALLTID hitta två vindgivare (se 3.2). 8. Välj typ av solskydd för zon 1 Funktionerna varierar beroende på vilken produkt som skall styras. Är du osäker så välj Persienn då alla funktioner finns för detta typa av solskydd. Tryck sedan next. Not: Vald zon indikeras upp till höger på LCD n. 9. Välj givare/sensorer för zon 1 Klicka på de givare som skall användas för zon 1. När du väljer du t.ex. sol kommer du till en undermeny, där du sedan väljer vilken/vilka solgivare zon 1 skall läsa ifrån. Samma sak gäller för övriga givare. Tryck sedan next VIKTIGT: När du väljer vindgivare, så välj bara fysiskt installerade givare alltså inte en givare som är ersatt med en bygel (se 3.2). 10. Välj typ av solskydd för zon 2-4 Detta gör du genom att upprepa steg 8 & Klart Samtliga zoner är nu justerade för aktuellt valt solskydd. Normalt sett behöver du inte göra några fler inställningar, men önskar du detta, se kapitel 8 Inställningar för zonerna. Tryck Finish för att avsluta. Frågar systemet efter Spärr funktion välj då NO Du måste dock kontrollera att motorriktningen är rätt för samtliga motorer. Se kapitel 9 Provning & Felsökning för mer information.

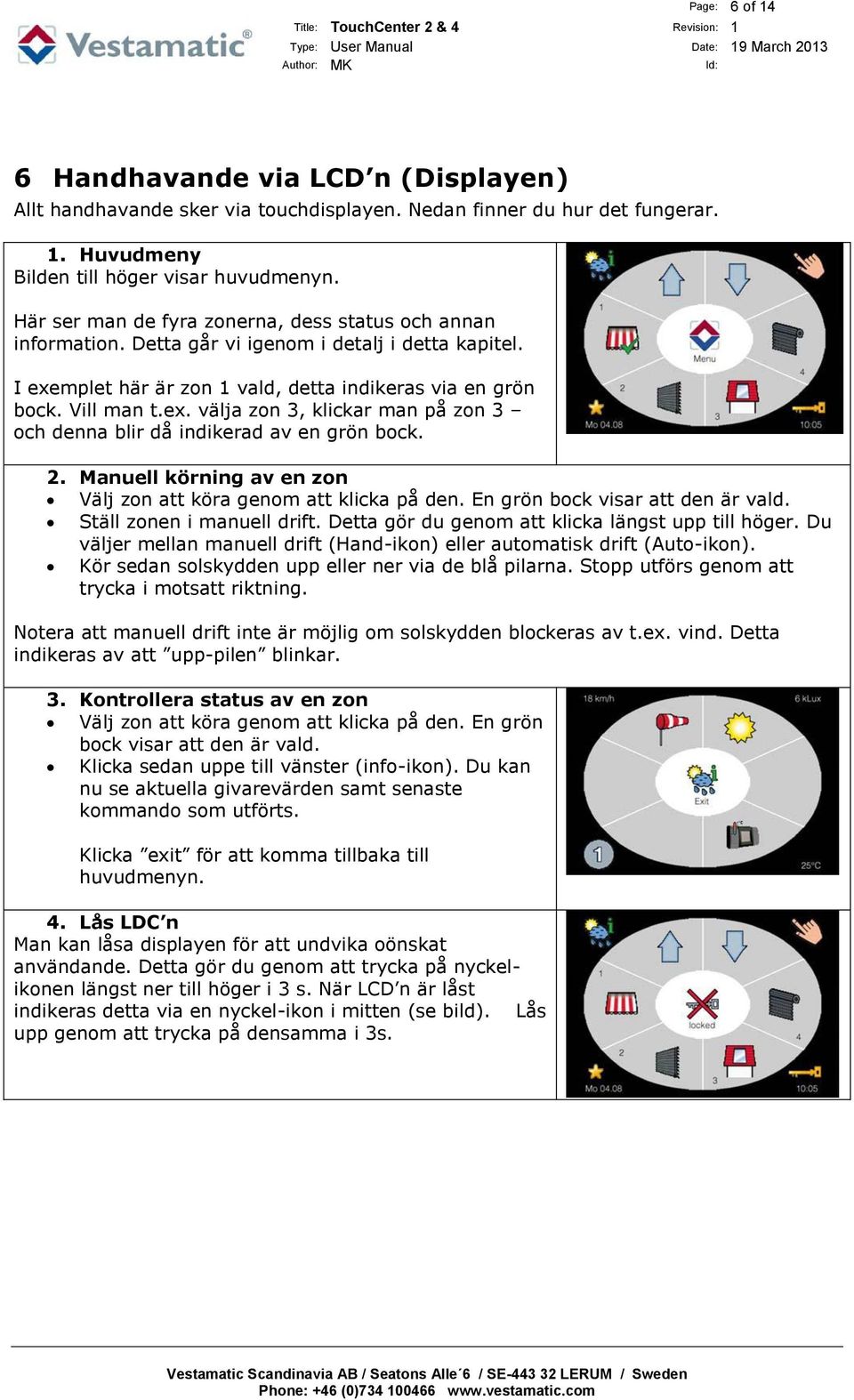

6 Page: 6 of 14 6 Handhavande via LCD n (Displayen) Allt handhavande sker via touchdisplayen. Nedan finner du hur det fungerar. 1. Huvudmeny Bilden till höger visar huvudmenyn. Här ser man de fyra zonerna, dess status och annan information. Detta går vi igenom i detalj i detta kapitel. I exemplet här är zon 1 vald, detta indikeras via en grön bock. Vill man t.ex. välja zon 3, klickar man på zon 3 och denna blir då indikerad av en grön bock. 2. Manuell körning av en zon Välj zon att köra genom att klicka på den. En grön bock visar att den är vald. Ställ zonen i manuell drift. Detta gör du genom att klicka längst upp till höger. Du väljer mellan manuell drift (Hand-ikon) eller automatisk drift (Auto-ikon). Kör sedan solskydden upp eller ner via de blå pilarna. Stopp utförs genom att trycka i motsatt riktning. Notera att manuell drift inte är möjlig om solskydden blockeras av t.ex. vind. Detta indikeras av att upp-pilen blinkar. 3. Kontrollera status av en zon Välj zon att köra genom att klicka på den. En grön bock visar att den är vald. Klicka sedan uppe till vänster (info-ikon). Du kan nu se aktuella givarevärden samt senaste kommando som utförts. Klicka exit för att komma tillbaka till huvudmenyn. 4. Lås LDC n Man kan låsa displayen för att undvika oönskat användande. Detta gör du genom att trycka på nyckelikonen längst ner till höger i 3 s. När LCD n är låst indikeras detta via en nyckel-ikon i mitten (se bild). Lås upp genom att trycka på densamma i 3s.

7 Page: 7 of 14 7 Generella Systeminställningar I detta kapitel beskrivs generella inställningar. Gå in i Generella inställningar För att gå i Generella inställningar tryck på Menu. Nedan beskrivs sedan de olika inställningarna. Del 1 av 3 Här kan du: Ställa tid och datum (klock-ikon) Välja färg på LCD (palett-ikon) Justera den tid LCD n skall vara aktiv innan den släcks för att spara ström (Zzzz-ikon) Välja om brandlarm skall kvitteras eller återställas automatiskt (brand-ikon) Den blå högerpilen tar dig till sida 2/3 Del 2 av 3 Här kan du: Nätverk (2xdsiplay-ikon), denna funktion är inte implementerad. Logg (bok/lås-ikon). Här kan du se alla fel som funnits i systemet samt radera loggar. Kontakt info (telefon-ikon) Programversion (CDROM-ikon) Den blå högerpilen tar dig till sida 3/3 Del 3 av 3 Här kan du: Prova att motorer går åt rätt håll (Markis upp-ikon). När du trycker på denna så kommer ALLA zoner diregera samtliga solskydd upp/in. Skulle några solskydd fällas ut går dessa åt fel håll och dessmotorriktning måste skiftas i respektive motorreläbox. Kalibrera LCD (Cal.-ikon) Wizard (Trollspö-ikon). Starta om wizarden på nytt. Skall göras när givare fysiskt har lagt till eller tagits bort från systemet. Återställning (reset-ikon). Återstället systemet till fabriksinställning.

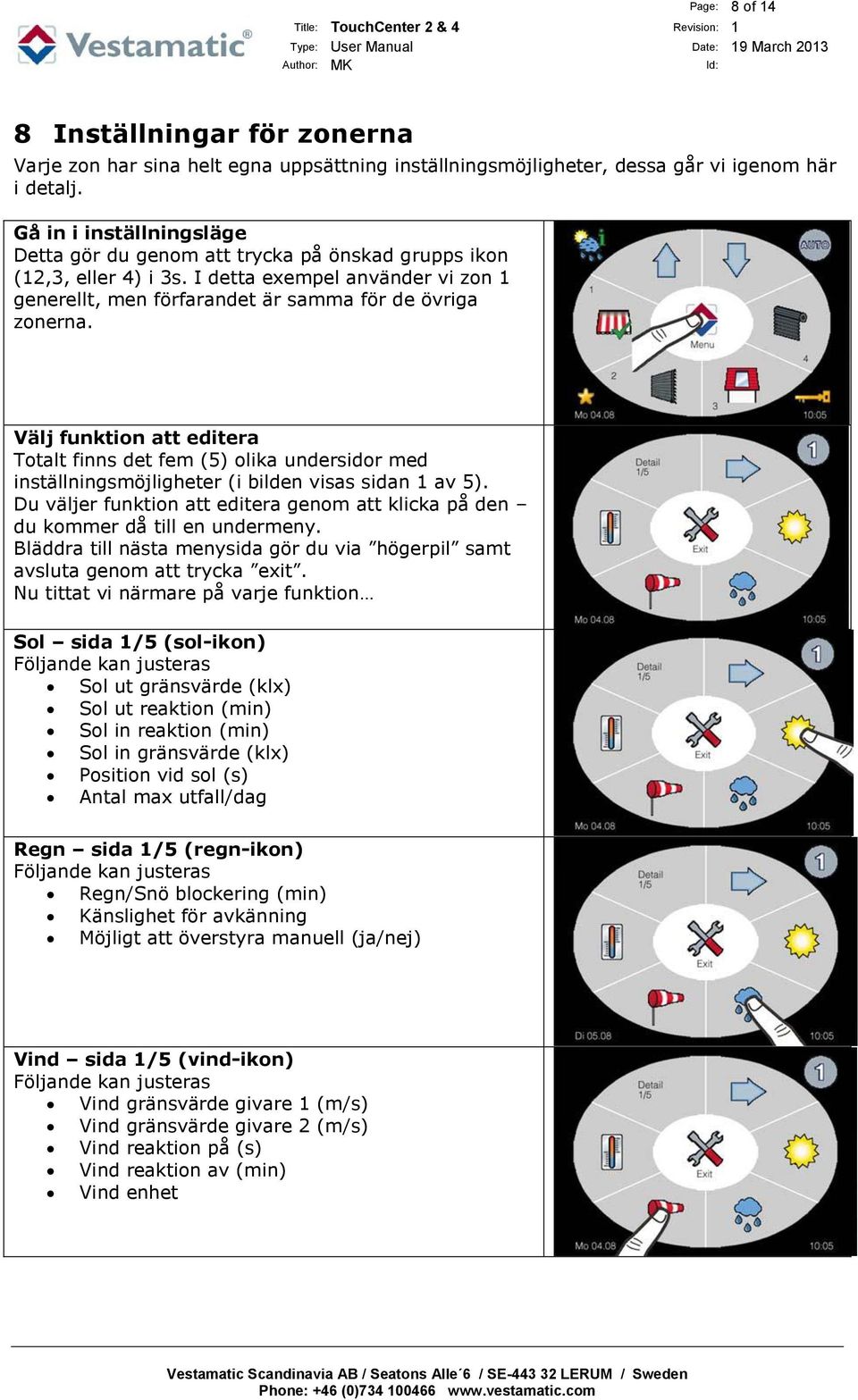

8 Page: 8 of 14 8 Inställningar för zonerna Varje zon har sina helt egna uppsättning inställningsmöjligheter, dessa går vi igenom här i detalj. Gå in i inställningsläge Detta gör du genom att trycka på önskad grupps ikon (12,3, eller 4) i 3s. I detta exempel använder vi zon 1 generellt, men förfarandet är samma för de övriga zonerna. Välj funktion att editera Totalt finns det fem (5) olika undersidor med inställningsmöjligheter (i bilden visas sidan 1 av 5). Du väljer funktion att editera genom att klicka på den du kommer då till en undermeny. Bläddra till nästa menysida gör du via högerpil samt avsluta genom att trycka exit. Nu tittat vi närmare på varje funktion Sol sida 1/5 (sol-ikon) Följande kan justeras Sol ut gränsvärde (klx) Sol ut reaktion (min) Sol in reaktion (min) Sol in gränsvärde (klx) Position vid sol (s) Antal max utfall/dag Regn sida 1/5 (regn-ikon) Följande kan justeras Regn/Snö blockering (min) Känslighet för avkänning Möjligt att överstyra manuell (ja/nej) Vind sida 1/5 (vind-ikon) Följande kan justeras Vind gränsvärde givare 1 (m/s) Vind gränsvärde givare 2 (m/s) Vind reaktion på (s) Vind reaktion av (min) Vind enhet

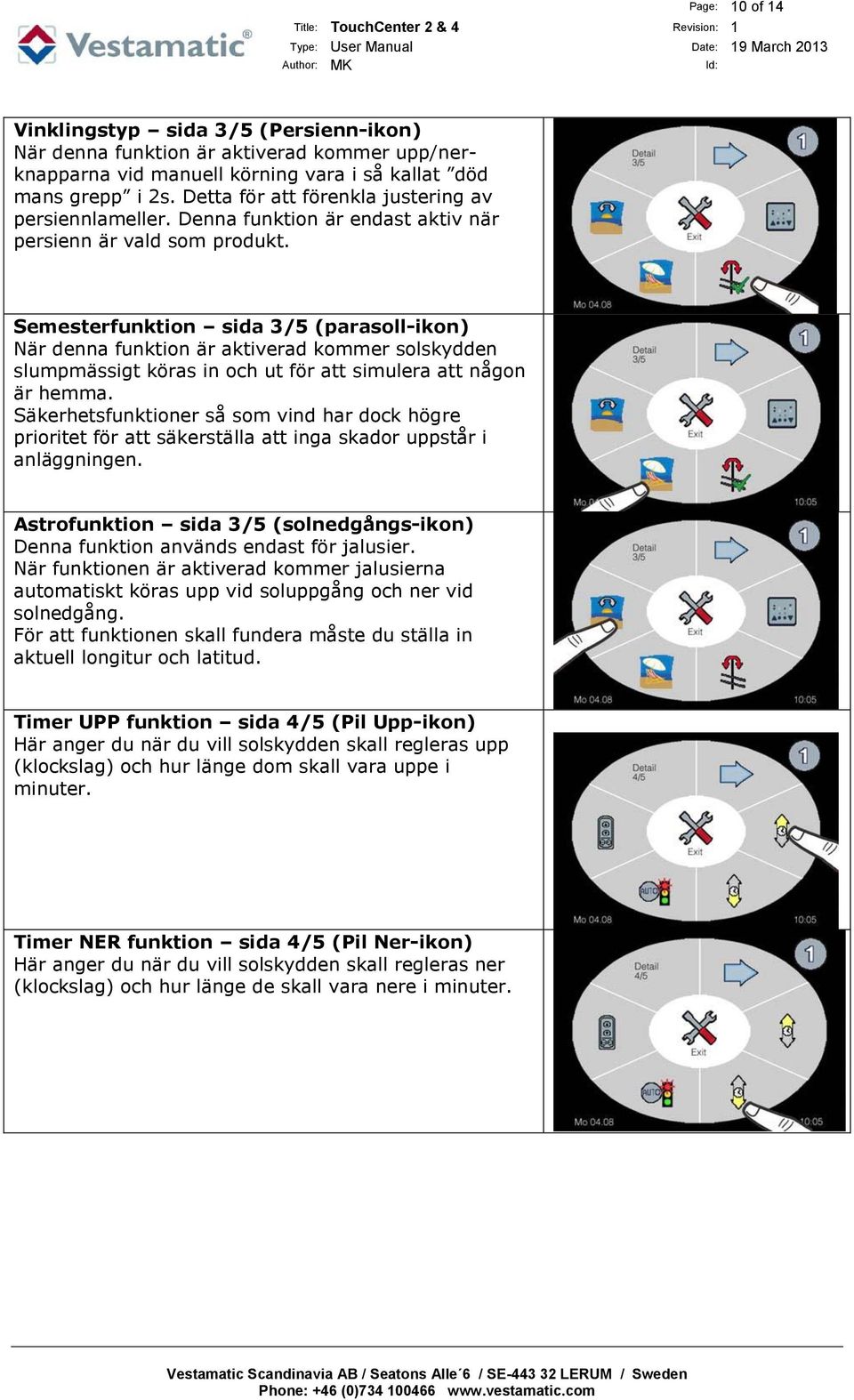

9 Page: 9 of 14 Temperatur sida 1/5 (temperatur-ikon) Följande kan justeras Gränsvärde ut sensor 1: (C) Gränsvärde ut sensor 2: (C) Reaktion på (min) Reaktion av (min) Temperatur enhet Motorgångtid sida 2/5 ((M)otor-ikon) Följande kan justeras Motorgång tid ut (s) Notera att detta gäller för manuell körning, inte t.ex. solfunktionen! Vinklingsfunktion sida 2/5 (Krok-ikon) Denna funktion används för att vinkla persiennlamellerna efter solhöjd och årstid. Det finns två olika modeller att välja på: Säsong: Vinkling Vår/Sommar/Höst/Vinter Månad: Där du själv väljer tre vinklar och tidpunkter / månad. Du väljer även till vilka funktioer vinklingen skall vara aktiverad. Kontinuerlig upp/ner sida 2/5 (Dubbelpil-ikon) Aktiveras om man vill att eventuella lokala strömställare för skall kopplas bort. En grön bock indikerar vald. Exempel: Ner är aktiverad. När solsfunktionen kör ner solskydden kan dessa inte regleras lokalt. När solskydden är inne p.g.a. skugga kan solskydden regleras lokalt. DZ mode sida 3/5 (Styrenhets-ikon) Aktiveras endast när motorrelä typ MC DZ/MJ används.

10 Page: 10 of 14 Vinklingstyp sida 3/5 (Persienn-ikon) När denna funktion är aktiverad kommer upp/nerknapparna vid manuell körning vara i så kallat död mans grepp i 2s. Detta för att förenkla justering av persiennlameller. Denna funktion är endast aktiv när persienn är vald som produkt. Semesterfunktion sida 3/5 (parasoll-ikon) När denna funktion är aktiverad kommer solskydden slumpmässigt köras in och ut för att simulera att någon är hemma. Säkerhetsfunktioner så som vind har dock högre prioritet för att säkerställa att inga skador uppstår i anläggningen. Astrofunktion sida 3/5 (solnedgångs-ikon) Denna funktion används endast för jalusier. När funktionen är aktiverad kommer jalusierna automatiskt köras upp vid soluppgång och ner vid solnedgång. För att funktionen skall fundera måste du ställa in aktuell longitur och latitud. Timer UPP funktion sida 4/5 (Pil Upp-ikon) Här anger du när du vill solskydden skall regleras upp (klockslag) och hur länge dom skall vara uppe i minuter. Timer NER funktion sida 4/5 (Pil Ner-ikon) Här anger du när du vill solskydden skall regleras ner (klockslag) och hur länge de skall vara nere i minuter.

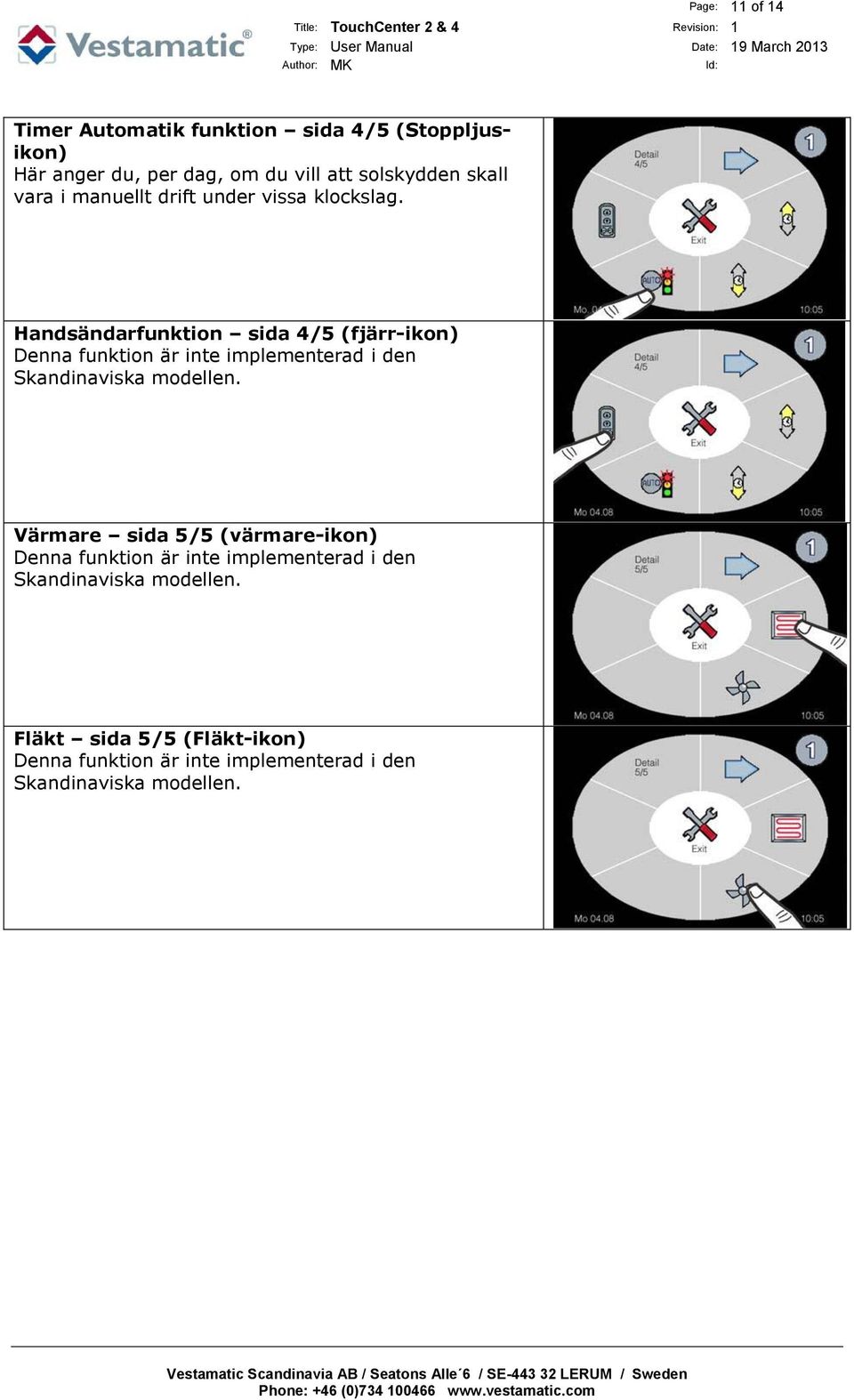

11 Page: 11 of 14 Timer Automatik funktion sida 4/5 (Stoppljusikon) Här anger du, per dag, om du vill att solskydden skall vara i manuellt drift under vissa klockslag. Handsändarfunktion sida 4/5 (fjärr-ikon) Denna funktion är inte implementerad i den Skandinaviska modellen. Värmare sida 5/5 (värmare-ikon) Denna funktion är inte implementerad i den Skandinaviska modellen. Fläkt sida 5/5 (Fläkt-ikon) Denna funktion är inte implementerad i den Skandinaviska modellen.

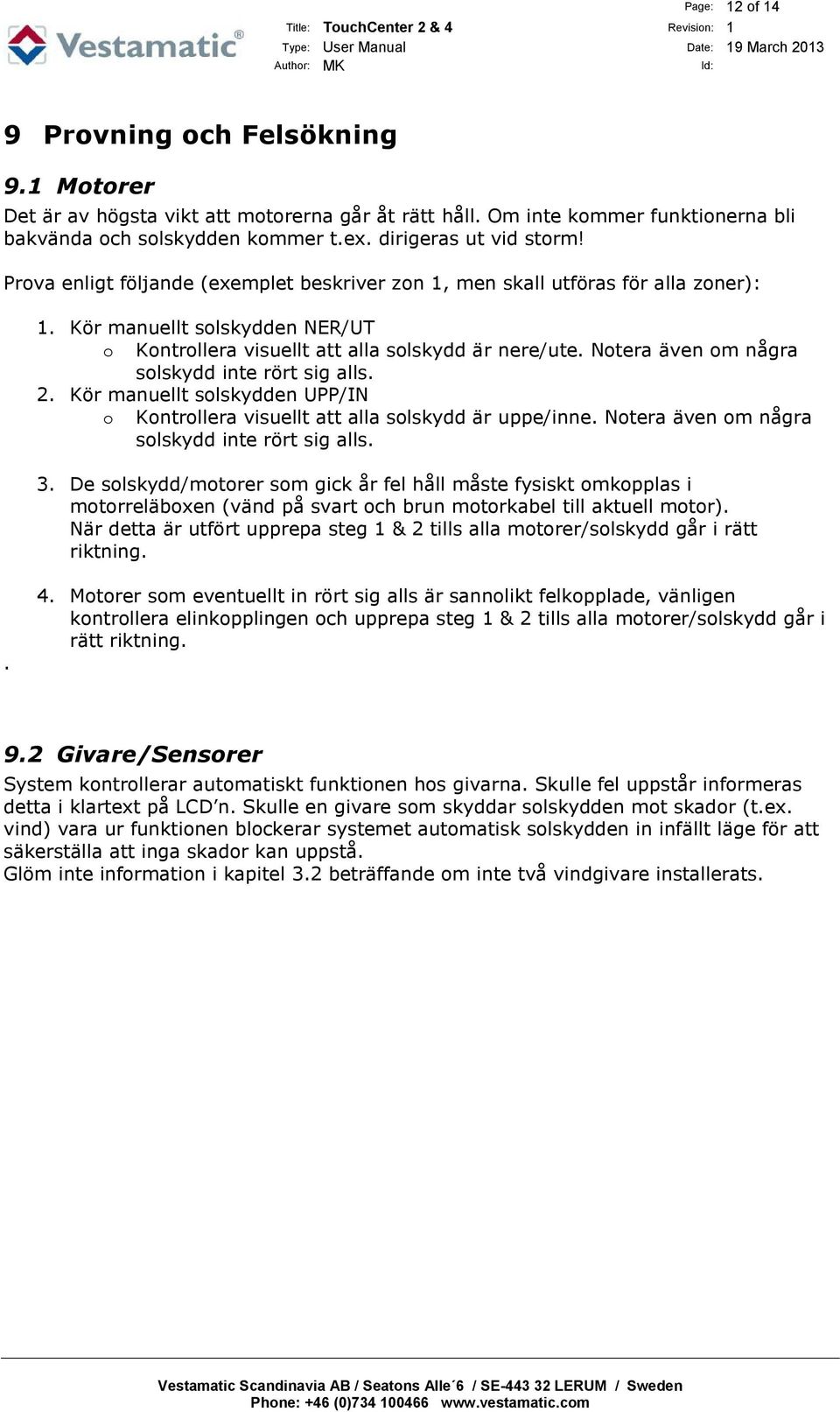

12 Page: 12 of 14 9 Provning och Felsökning 9.1 Motorer Det är av högsta vikt att motorerna går åt rätt håll. Om inte kommer funktionerna bli bakvända och solskydden kommer t.ex. dirigeras ut vid storm! Prova enligt följande (exemplet beskriver zon 1, men skall utföras för alla zoner): 1. Kör manuellt solskydden NER/UT o Kontrollera visuellt att alla solskydd är nere/ute. Notera även om några solskydd inte rört sig alls. 2. Kör manuellt solskydden UPP/IN o Kontrollera visuellt att alla solskydd är uppe/inne. Notera även om några solskydd inte rört sig alls. 3. De solskydd/motorer som gick år fel håll måste fysiskt omkopplas i motorreläboxen (vänd på svart och brun motorkabel till aktuell motor). När detta är utfört upprepa steg 1 & 2 tills alla motorer/solskydd går i rätt riktning.. 4. Motorer som eventuellt in rört sig alls är sannolikt felkopplade, vänligen kontrollera elinkopplingen och upprepa steg 1 & 2 tills alla motorer/solskydd går i rätt riktning. 9.2 Givare/Sensorer System kontrollerar automatiskt funktionen hos givarna. Skulle fel uppstår informeras detta i klartext på LCD n. Skulle en givare som skyddar solskydden mot skador (t.ex. vind) vara ur funktionen blockerar systemet automatisk solskydden in infällt läge för att säkerställa att inga skador kan uppstå. Glöm inte information i kapitel 3.2 beträffande om inte två vindgivare installerats.

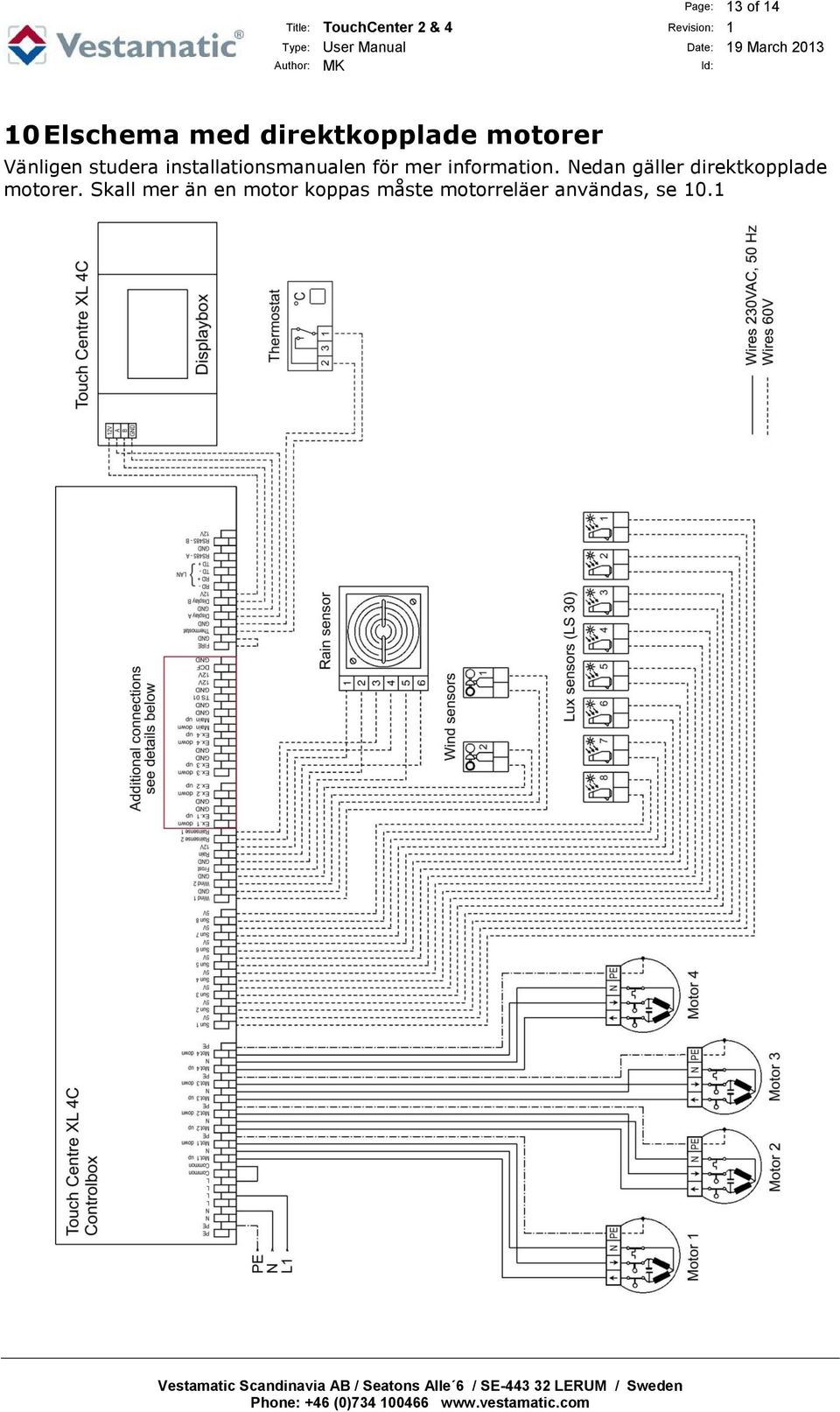

13 Page: 13 of Elschema med direktkopplade motorer Vänligen studera installationsmanualen för mer information. Nedan gäller direktkopplade motorer. Skall mer än en motor koppas måste motorreläer användas, se 10.1

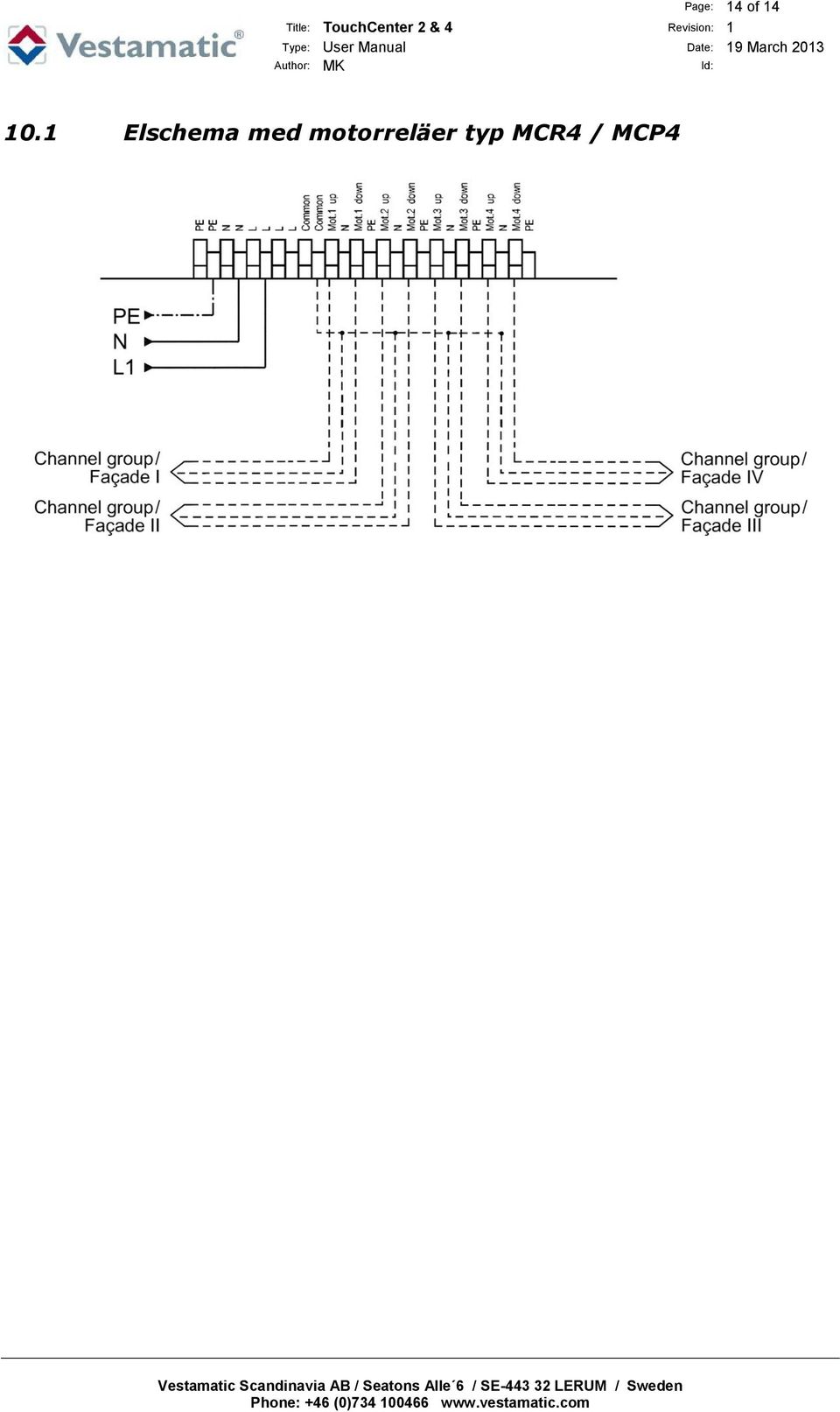

14 Page: 14 of Elschema med motorreläer typ MCR4 / MCP4
