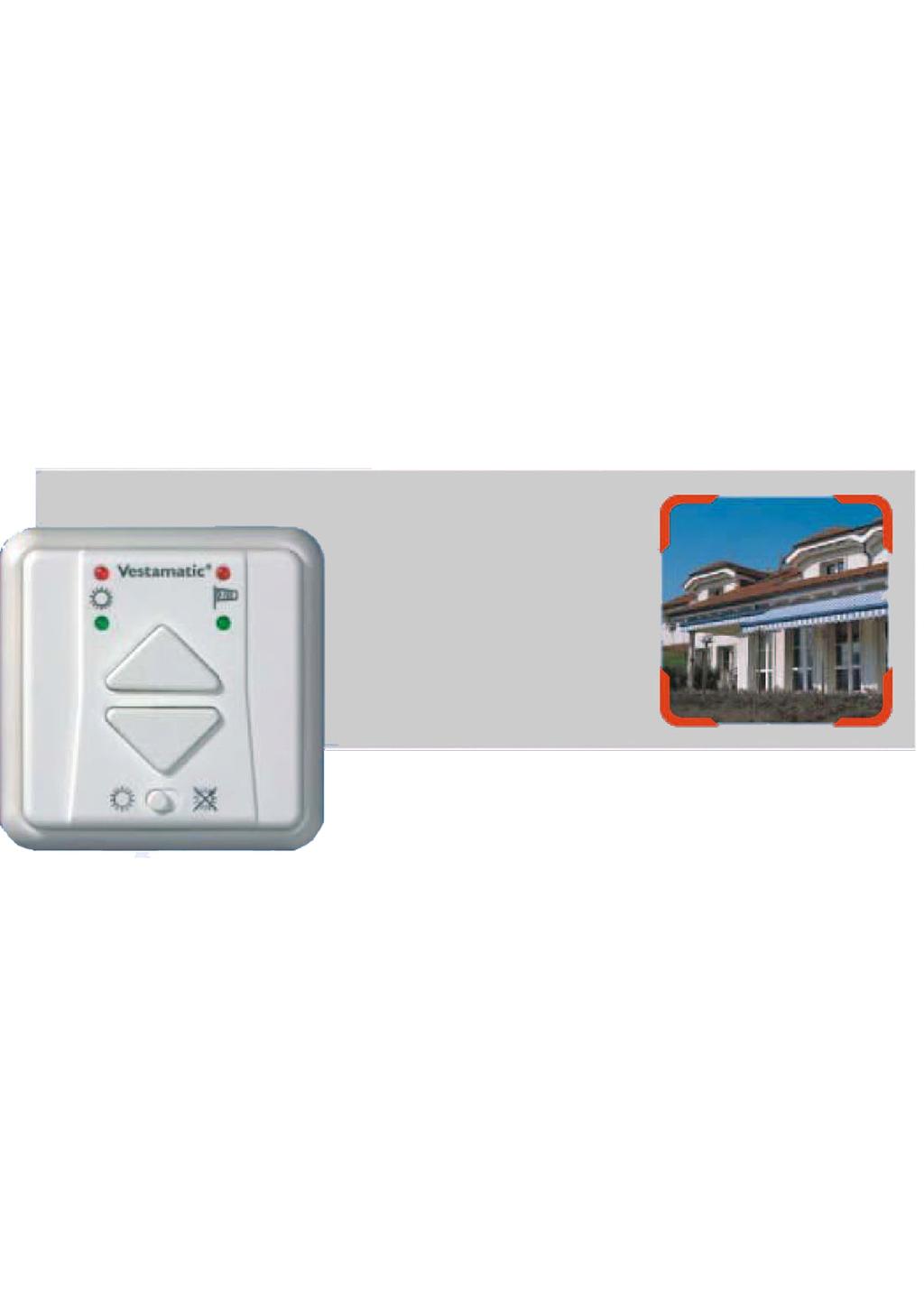

1 Markis Plus Installations- och Funktionsbeskrivning Sida 1 en Markis Plus är en optimal styrning av markiser, fasadpersienner och screens, som reagerar automatiskt på alla väderväxlingar. Vid solsken körs solskyddet ner, vid för hög vindstyrka eller vid molnighet körs det åter upp. Sol eller skugga efter behov. Markis Plus Markis Plus manuell och automatisk styrning enkelt handhavande med stora tryckknappar indikeringar med ED-lysdioder inställbar solkänslighet inställbar vindkänslighet inställbar lamellvinkling inställbar motorgångtid upp till två solgivare kan anslutas

2 J5 Sida 2 Innehåll Innehåll Säkerhetssynpunkter Inledning Installation sida 2 sida 2 Inställning av solkänslighet Översikt av funktioner i front Funktion av Solautomatik i läge Till sida 5 sida 5 Start första gången Inställning av Markis / Persiennfunktion Funktion av Vindautomatik Funktion av Solautomatik i läge Från Övervakning av Solgivare Övervakning av Vindgivare Inställning av vindhastighet Funktion och Inställning av motorgångtid Funktion och Inställning av backningstid sida 4 sida 4 Tekniska data Inkopplingsscheman Inkopplingsscheman sida sida 8 Säkerhetssynpunkter Observera att Markis Plus skall kopplas till 230 V~, 50 Hz. Kontakta en elektriker för elinstallationen samt kontakta Din solskyddsleverantör för inställning av vindhastighet. Vid arbete på solskyddet eller på Markis Plus måste spänningen 230 V~, 50 Hz brytas. Anläggningen är designad för användning enligt denna beskrivning.otillåtna ändringar upphäver garantiåtagandet. Kontrollera Markis Plus vid uppackning för eventuella mekaniska skador. Om skador har uppstått under transporten, kontakta din återförsäljare. Koppla inte in automatiken om någon skada upptäckts. Inledning Markis Plus är en produkt med hög kvalitet och många praktiska programmerbara funktioner. Den har tillverkats efter högsta kvalitetsnormer som garantera en effektiv och säker funktion. Den skall monteras inomhus i en torr och uppvärmd lokal. äs noga igenom funktionsbeskrivningen innan inkoppling. Installation 1.ossna försiktigt fronten på Markis Plus med fingrarna. 2.ossna skruvarna och separera monteringsramen från styrenheten. 3.Använd alltid monteringsramen och lägg märke till hur den är monterad från början. Där finns flera olika hål för såväl infällda som utanpåliggande dosor. ägg även märke till hur kombinationsramen, typ Jung CD 500 alpinvit, är monterad. Front Styrenhet Monteringsram Kombinationsram Kopplingdosa 4.Koppla in enheterna enligt bifogat kopplingsschema (se sida ). Observera: Starkströmsföreskrifterna måste följas. 5.Ställ in funktionssätt (Markis/Persienn) och gränsvärde för vindhastigheten (se ). 6.Montera styrenheten i monteringsramen (se till så att inga kabelledare kläms) och spänn skruvarna. Viktigt! Endast 1 st motor får kopplas direkt till styrenheten. Vid inkoppling av flera motorer, får dessa inte parallellkopplas till Markis Plus, utan måste kopplas till reläbox. Se inkopplingsscheman på sida och 8.

3 J5 Start första gången Efter inställning av funktionssätt, gränsvärde för vindhastigheten och montering av styrenheten, kan spänningen, 230VAC, kopplas till. är styrenheten inkopplas indikeras detta genom att lysdioderna blinkar. Efter detta kontrolleras givarna. Observera: För att få en komplett vindgivartest måste vindgivaren ge minst en impuls. Snurra på vindgivaren för hand om den står stilla. Därefter återgår lysdioderna till att visa driftsläge. För mer information om lysdiodernas indikering: Se sida 5. Ställ nu in motorns gångtid (se sida 4) och vid behov också backningstiden (se sida 4). Kontrollera, med hjälp av knapparna i fronten, motorns rotationsriktning. Går motorn åt fel håll, skifta brun och svart ledning till motorn. Justera in lämplig solskänslighet (se sida 5). Markis Plus är nu klar att fungera till solskyddet. Sida 3 Inställning av Markis / Persienn-funktion Markis Plus har två olika funktionssätt: Markis eller Persienn. Val av funktionssätt sker med DIP nr. 5 på baksidan av styrenheten. DIP-switch S1-S5 O Tapp DIP switch i läge OFF: Funktionssätt Markis. Ett tryck på Upp-knappen kör markisen helt upp till sitt gränsläge och stoppar där. Ett tryck på er-knappen kör markisen helt ner till sitt gränsläge och stoppar där. Efter 120 sekunder startar eventuell backningstid. Stopp-kommando under gång fås genom att trycka på knappen för motsatt riktning. D.v.s. körs solskyddet upp, tryck på er-knappen och vice versa. DIP switch i läge O: Funktionssätt Persienn Ett långt tryck (mer än 2 sekunder) på Upp-knappen kör persiennen helt upp till sitt gränsläge och stoppar där. Ett långt tryck på er-knappen kör persiennen helt ner till sitt gränsläge och stoppar där. Efter 120 sekunder startar eventuell backningstid. Stopp-kommando under gång fås genom att trycka på knappen för motsatt riktning. D.v.s. körs solskyddet upp, tryck på er-knappen och vice versa. Ett kort tryck på Upp- eller er-knappen (mindre än 2 sekunder), kör persiennen under den tid som knappen är intryckt. Detta för att kunna göra en exakt inställning av lamellvinkeln. Funktion av Vindautomatik och inställning av vindhastighet Ställ in lämplig vindhastighet på DIP-switcharna S1-S4 på baksidan av styrenheten. Vindautomatiken fungerar med en viss tidsfördröjning för att undvika pendling av solskyddet.är vindstyrkan överstiger inställt värde, körs solskyddet omedelbart upp och en spärrtid startar. Under denna tid är övriga kommandon spärrade. är vindstyrkan oavbrutet har varit under inställt värde i minuter (ej justerbar), släpps spärren av övriga kommandon och automatiken fungerar normalt igen. Fabriksinställningen av vindhastigheten är 8 m/s. Exemplet nedan visar en inställning på 8 m/s på DIP-switch S1-S4. otera att DIP-switch S5 används för inställning av Markis / Persiennfunktion (se ovan). O Tapp OFF Exempel DIP-switch S1-S5 Inställning av 8 m/s Observera: Om ingen vindgivare användes, koppla en bygel mellan plint och 8. DIP-switch S1-S4 (på baksidan av styrenheten) * OFF S1 S2 S3 S4 m/s km/h Vindhastighet på Beaufort skalan OFF OFF OFF OFF OFF OFF OFF O OFF OFF O OFF OFF OFF O O OFF O OFF OFF OFF O OFF O OFF O O OFF OFF O O O O OFF OFF OFF O OFF OFF O O OFF O OFF O OFF O O O O OFF OFF O O OFF O O O O OFF O O O O Observera: Om ingen vindgivare användes, koppla en bygel mellan plint och 8.

4 Sida 4 Funktion och inställning av motorgångtid er DIP-switch S5-S8, på framsidan av styrenheten, användes för inställning av motorgångtiden er för Solautomatiken. Motorgångtiden er har flera användningsätt beroende på vilket solskydd som skall styras. Markis: Motorgångtiden kan användas för att automatiskt stoppa markisen i ett mellanläge under delar av året då solhöjden är stor. Detta ger då mer utsikt och ändå skugga för fönstret. Persienn: Motorgångtiden sätts till persiennens gångtiden uppifrån och ner + 5 sekunder för att säkerställa att persiennen är i er-läget. Efter utgången motorgångtid startar inställd backningstid (se ). Fabriksinställning av motorgångtiden er är 120 sekunder. Exemplet till höger visar en inställning på 120 sekunder på DIP-switch S5-S8. DIP-switcharna finns på framsidan av styrenheten. Gångtiden Upp är normalt alltid 120 sekunder. otera att DIP-switch S1-S4 användes för backningtiden (se nedan). O OFF Exempel DIP-switch S1-S DIP-switch S5-S8 (på framsidan av styrenheten) Tapp Inställning av 120 sek S5 S6 S S8 Motorgångtid I sekunder OFF OFF OFF OFF 6 OFF OFF OFF O 8 OFF OFF O OFF 10 OFF OFF O O 12 OFF O OFF OFF 14 OFF O OFF O 16 OFF O O OFF 18 OFF O O O 20 O OFF OFF OFF 22 O OFF OFF O 24 O OFF O OFF 26 O OFF O O 28 O O OFF OFF 30 O O OFF O 35 O O O OFF 40 O O O O 120 Funktion och inställning av backningstid DIP-switch S1-S4, på framsidan av styrenheten, användes för inställning av backningstiden, som normalt användes för persienner. Backningstiden startar efter att motorgångtiden har löpt ut (se sida 5). Persiennen, som normalt körs ner med stängda lameller, kommer att backa den inställda tiden. D.v.s. lamellerna öppnas till en lämplig vinkel. Denna backningsfunktion kan även användas till markiser för sträcka upp duken efter utkörning. Backningen utföres alltid efter en erkörning, automatisk eller manuell. Backningen utföres dock inte om er-knappen trycks under er-körningen. Fabriksinställning av backningstiden är 0 sekunder. Exemplet till höger visar en inställning på 0 sekunder på DIP-switch S1-S4. DIP-switcharna finns på framsidan av styrenheten. Motorgångtiden Upp är normalt alltid 120 sekunder. otera att DIP-switch S5-S8 användes för motorgångtiden (se ovan). O Tapp OFF Exempel DIP-switch S1-S DIP-switch S1-S4 (på framsidan av styrenheten) S1 S2 S3 S4 Backningstid I sekunder OFF OFF OFF OFF ingen backning OFF OFF OFF O 0.34 OFF OFF O OFF 0.46 OFF OFF O O 0.5 OFF O OFF OFF 0.69 OFF O OFF O 0.80 OFF O O OFF 0.92 OFF O O O 1.03 O OFF OFF OFF 1.15 O OFF OFF O 1.26 O OFF O OFF 1.38 O OFF O O 1.49 O O OFF OFF 1.61 O O OFF O 1.2 O O O OFF 1,84 O O O O 1.95 Inställning av 0 sekunder

5 J5 Inställning av solskänslighet Tag försiktigt bort fronten på styrenheten. Solskänsligheten, när automatiken skall reagera för solljuset, inställs på en potentiometer med hjälp av en medlevererad skruvmejsel. Reagerar på åg solstyrka (ca. 5 kux) Reagerar på Medium solstyrka (ca. 20 kux) Reagerar på Hög solstyrka (ca. 50 kux) Reaktionstid vid Sol är 2 minuter (ej justerbar). Reaktionstid vid Icke Sol är 20 minuter (ej justerbar). Sida 5 Försiktigt! Använd inte kraft! Översikt funktioner i front 1 1 Röd lysdiod för Sol 2 Grön lysdiod för Sol 3 Tryckknapp Upp 4 Röd lysdiod för Vind 5 Grön lysdiod för Vind 6 Tryckknapp er Omkopplare Solautomatik Till/Från Röd lysdiod för Sol Fast sken: är lysdioden lyser med ett fast sken, är ljusintensiteten från solen mindre än det värde som är injusterat på potentiometern under fronten. Blinkade sken: jusintensitet är högre än inställd. Om ljusförhållanden inte ändrar sig, kommer solskyddet att köras ner (ut) efter 2 minuter under förutsättning att inte vindfunktionen spärrar. Fast sken med korta avbrott: Felindikering. Kontrollera solgivaren, anslutningskabel eller inkoppling! 2 Grön lysdiod för Sol Fast sken: jusintensiteten från solen större än det värde som är injusterat på potentiometern under fronten. Solskyddet har redan körts ner (ut) under förutsättning att inte vindfunktionen spärrar. Blinkade sken: jusintensitet är lägre än inställt värde, men har varit över. Om den inte överstiger inställt värdet igen inom 20 minuter, kommer solskyddet att köras upp (in). Om ljusintensiteten, under dessa 20 minuter, överstiger och därefter understiger inställt värde igen, kommer de 20 minuterna att starta om igen. 3,6 Tryckknappar Upp-er. Med dessa knappar kan solskyddet köras upp, ner eller stoppas i ett mellanläge. Styrningen sker med impuls. Ett kort tryck på Upp-knappen, kör solskyddet helt upp och vice versa. För att stoppa solskyddet under nerkörning: Tryck på Upp-knappen. För att stoppa solskyddet under uppkörning: Tryck på er-knappen. 4 Röd lysdiod för Vind Fast sken: Vindstyrkan är över det värde som är injusterat på potentiometern under fronten. Solskyddet körs in och spärras från alla övriga kommandon. Blinkade sken: Vindstyrkan är under det inställda värdet men har varit över. Efter minuter släpper spärrfunktionen och solskyddet kan åter styras manuellt eller automatiskt. Om vindstyrkan, under dessa minuter, överstiger och därefter understiger inställt värde igen, kommer de minuterna att starta om igen. Fast sken med korta avbrott: Felindikering. Kontrollera vindgivaren, anslutningskabel eller inkoppling! Solskyddet körs upp (in) och blockeras tills felet är avhjälpt. 5 Grön lysdiod för Vind Fast sken: Inget vindlarm. Solskyddet kan styras manuellt upp eller ner samt styras via solautomatiken, om denna är aktiverad på omkopplare. Är ingen vindgivare ansluten, lyser alltid denna lysdiod med fast sken. OBS! Om lysdioderna 4 och 5 blinkar alternativt, har vindgivaren inte genererat någon impuls på 48 timmar. Kontrollera vindgivaren, anslutningskabel eller inkoppling! Omkopplare Solautomatik Till/Från Med denna omkopplare väljes solautomatik Till eller Från.

6 Funktion Solautomatik i läge Till Ställ omkopplare i vänster läge Solskyddet styrs nu automatiskt enligt punkt 1 och 2 på sida 5. Om en backningstid är inställd, kommer denna funktion att utföras (se sida 4). Solskyddet körs automatiskt ner (ut) om den gröna lysdioden 5, för vind, lyser med fast sken och när den gröna lysdioden 2, för sol, lyser med fast sken. Om någon av de röda lysdioderna 1 eller 4 lyser, körs solskyddet upp (in). Upp- och erkörningen från solautomatiken kan stoppas genom att trycka på den manuella knappen för motsatt riktning Sida Om vindstyrkan överstiger inställt värde, körs solskyddet upp (in) och spärras från övriga kommandon. Funktion Solautomatik med 2 st solgivare Med omkopplare i vänster läge : För att solautomatiken skall kunna köra ner solskyddet automatiskt, måste minst en av de båda solgivarna vara påverkade av sol. För att solautomatiken skall kunna köra upp solskyddet automatiskt, måste båda solgivarna vara opåverkade av sol (dvs i skugga). Funktion Solautomatik i läge Från Ställ omkopplare i höger läge Solskyddet styrs nu inte automatiskt av solautomatiken. Med tryckknappar 3 och 6 kan solskyddet köras upp, ner eller stoppas i ett mellanläge. Styrningen sker med impuls. Ett kort tryck på Upp-knappen, kör solskyddet helt upp och vice versa. För att stoppa solskyddet under nerkörning: Tryck på Upp-knappen. För att stoppa solskyddet under uppkörning: Tryck på er-knappen. Om backningstid är inställd kommer denna funktion att utföras (se sida 4) Om vindstyrkan överstiger inställt värde, körs solskyddet upp (in) och spärras från övriga kommandon. Övervakning av Solgivare Övervakningen sker om endast en solgivare är ansluten. Om två solgivare anslutes, kopplas övervakningen bort. Felindikering: Den röda lysdioden 1 lyser med fast sken med korta avbrott. Åtgärd: Kontrollera solgivare, anslutningskabel och inkoppling. Övervakning av Vindgivare Vindgivarens impulser kontrolleras kontinuerligt. Har vindgivaren inte genererat någon impuls på 48 timmar, blinkar lysdioderna 4 och 5 alternativt,. Åtgärd: Snurra vindgivaren för hand. Om inte lysdioderna återgår till driftsläge, byt vindgivare. Dessutom övervakas kabel och anslutningar. Felindikering. Den röda lysdioden 4 lyser med fast sken med korta avbrott. Åtgärd: Kontrollera vindgivaren, anslutningskabel eller inkoppling. Solskyddet körs automatiskt upp (in) och blockeras tills felet är avhjälpt. Teknisk data Spänning: 230 V~, 50 Hz Anslutningseffekt: 2 W Max belastning: 3 A, 230 V~, cos fi > 0.8 Strömtid: sekunder Omgivningstemperatur: 0 C till +40 C Kapslingsklass: IP40 Vi förbehåller oss rätten till ändringar. Dosa för utanpåliggande montage

7 Sida Inkoppling av 1 st motor till Markis Plus VIDGIVARE SOGIVARE 2 1 Typ: MARKIS PUS Sol 1 Sol 2 Vind V 50Hz 1 10AT HUVUDBRYTARE GU-GRÖ BRU Givare Markis PUS Plint VAC Plint VDC MOTOR 1-fas Solgivare nr. 2 är tillval. Se funktion på. Kablar av typ EKK eller likvärdiga. 24VDC och 230VAC får inte kombineras i samma kabel. Schemat gäller högermonterad motor sett utifrån huset. Går motorn åt fel håll, skifta svart och brun ledning till motorn. Inkoppling av 2 st motorer till Reläbox typ RB2 och Markis Plus 230V 50Hz 1 10AT HUVUDBRYTARE DOSA EV. TI ÄSTA REÄBOX PE 8 VIDGIVARE SOGIVARE A A E E PE PE Typ: MARKIS PUS 2 1 REÄBOX FÖR 2 MOTORER TYP: RB2 Sol 1 Sol 2 Vind Givare M S SP S M M S SP S M PE PE B1 B2 Ev. DOSOR Markis PUS Plint VAC Plint VDC Solgivare nr. 2 är tillval. Se funktion på. BRU MOTOR 1 BRU MOTOR 2 GU-GRÖ GU-GRÖ B1-2 Omkopplare, Upp-Stopp-er, för ev. enkelstyrning av motor. Omkopplare typ F301 eller F303 fabrikat Elko. Kablar av typ EKK eller likvärdiga. 24VDC och 230VAC får inte kombineras i samma kabel. Schemat gäller högermonterade motorer sett utifrån huset. Går någon motor åt fel håll, skifta svart och brun ledning till motorn.

8 Sida 8 Inkoppling av 3 st motorer till Reläbox typ RB3 och Markis Plus 230V 50Hz 1 10AT HUVUDBRYTARE DOSA EV. TI ÄSTA REÄBOX PE 8 VIDGIVARE SOGIVARE A A E E PE PE Typ: MARKIS PUS 2 1 REÄBOX FÖR 3 MOTORER TYP: RB3 Sol 1 Sol 2 Vind Givare M S SP S M M S SP S M M S SP S M PE PE PE Ev. DOSOR B1 B2 B3 Markis PUS Plint VAC Plint VDC Solgivare nr. 2 är tillval. Se funktion på. BRU MOTOR 1 BRU MOTOR 2 BRU MOTOR 3 GU-GRÖ GU-GRÖ GU-GRÖ B1-3 Omkopplare, Upp-Stopp-er, för ev. enkelstyrning av motor. Omkopplare typ F301 eller F303 fabrikat Elko. Kablar av typ EKK eller likvärdiga. 24VDC och 230VAC får inte kombineras i samma kabel. Schemat gäller högermonterade motorer sett utifrån huset. Går någon motor åt fel håll, skifta svart och brun ledning till motorn. För information ang. Reläbox typ RB2: Följande plintar är elektriskt sett samma och förbundna inbördes på kretskortet: 4, 10 och 12 Fas 3, 9, 11, 13 och 19 olla 1, 2, 25 och 26 Skyddsledare 5 och 8 Upp, centralstyrning 6 och er, centralstyrning 14 och 15 er, motor 1 1 och 18 Upp, motor 1 20 och 21 er, motor 2 23 och 24 Upp, motor 2 För information ang. Reläbox typ RB3: Följande plintar är elektriskt sett samma och förbundna inbördes på kretskortet: 4, 10 och 12 Fas 3,9,11,18,19 och 25 olla 1, 2, 31, 32 och 33 Skyddsledare 5 och 8 Upp, centralstyrning 6 och er, centralstyrning 13 och 14 er, motor 1 16 och 1 Upp, motor 1 20 och 21 er, motor 2 23 och 24 Upp, motor 2 26 och 2 er, motor 3 29 och 30 Upp, motor 3
