1 Snabbguide till golvslipning Floor prep / sanering Golvutjämning Golvrenovering Slipning av Natursten Betongslipning / polering Träslipning HTC - Professional Floor Systems

2 Verktygsguide Betongslipning Hård betong (MPa*) EZ SF EZ CA EZ C3 Mjuk betong (MPa*) OBS! Mjuk betong sliter mer på verktygen. Kontrollera verktygsslitaget efter 10 min. Nygjuten betong får först sin fulla styrka efter en härdtid på dagar. Källa: HTC Sweden AB. Värdena kan variera beroende på betongens kvalitét. * Mega Pascal Borttagning av beläggning EZ CA0 EZ CA1 EZ T-Rex Dome Fräsmaskin Epoxi Lim Färg Flytspackel Fogar och ojämnheter < 1 mm 1-5 mm > 5 mm > 10 mm > 10 mm

3 Verktygsguide Montera skivor/diamantverktyg Vid montering av skivor skall följande försiktighetsåtgärder vidtagits: Eventuella lösa vikter ska plockas bort. Strömmen skall vara frånkopplad, och HTC rekommenderar att sladden skall vara utdragen. Vik upp maskinen och demontera befintliga slipskivor. Slipskivorna kan också skruvas fast om så önskas. Tänk på att skivorna och verktyg kan vara varma. Använd skyddshandskar! Montera dit de nya verktygen. Lås verktygen. Vänd ner maskinen och kontrollera stänkskyddet. Kontrollera att stänksskyddet ligger plant mot golvet. Ett felaktigt monterat stänksskydd kan orsaka problem i form av dålig sugförmåga hos dammsugaren. Hur byter jag verktyg för EZchange Placera verktygen i facken på hållaren Gör ett lätt slag med en gummihammare Verktygsbytet är färdigt och du är redo för slipning, polering eller borttagning av beläggningar.

4 Verktygsguide Om verktygen inte fungerar? Vad gör jag om verktyget glasar* eller slipar dåligt? 4. Öka vikten (trycket) Variera hastigheten Fukta ytan Byt till verktyg med mjukare bindning Kontrollera verktygen efter ca. 10 min så att de inte slits för fort. Vad gör jag om verktyget slits för fort? Välj ett verktyg med hårdare bindning Minska trycket Gå upp till fullsats (Verktyg på alla platser.) Vad menas med för fort? Om verktyget slits mer än 1mm på 30 minuter. Mät verktyget efter ca 10 min. *Glasning är när verktygets bindning är för hård i förhållande till golvet och inte släpper fram diamanterna. Glasning kan också uppstå om du slipar med för hög hastighet. Till vänster, ett segment som har glasat och till höger, ett skärpt med exponerade diamanter. Vad gör jag om maskinen inte orkar / löser ut? 4. Trycket är för högt, ta av eventuella vikter Minska hastigheten Välj ett annat verktyg Gå upp till fullsats T-Rex T-Rex är avsedd för borttagning av beläggningar, inte för konventionell slipning! Verktygen har extremt hög avverkningskapacitet och avlägsnar även tjocka beläggningar. Slipar du med en HTC X modell (våra slipmaskiner som är utrustade med fyra sliphuvuden) roterar skivorna åt olika håll. För detta finns A- och B-varianter för olika rotationsriktning. T-Rex Ring T-Rex i EZchange utförande X modellerna har 4 slipskivor och kräver både A och B versioner av T-Rex

5 Handhavande av maskin Reglageknappar Funktionsbeskrivning Kontrollpanelen har följande funktionsknappar: Start av maskinen Nödstopp Röd knapp. Sitter på kontrollpanelen och bryter genast strömmen vid inmatningen på maskinen. On/Off (huvudströmbrytare) Driftsätter maskinens elektronik och förbereder för start. När du vrider på strömbrytaren tänds en grön lampa. Speed (Finns på maskiner med variabel hastighet.) Reglerar hastigheten på maskinens slipskivor. Rew/Fwd (används för start och stop av maskinen) Startar och stoppar maskinens slipskivor. Börja med att sätta maskinen i startläge genom att vrida på On / Off vredet. En lampa tänds som visar att maskinen står standby. Ställ in hastigheten som du vill börja slipa med. Ju ojämnare golv desto lägre hastighet. (Gäller om du har en maskin med variabel hastighet.) Starta maskinen genom att välja rotationsriktning. OBS! On/Off skall ej användas för start och stopp av skivornas rotation! På så sätt är det stor risk att elektroniken skadas. Använd Rew/Fwd i stället.

6 Handhavande av maskin Om maskinen inte startar Kontrollera att inte nödstoppet är nedtryckt. Kontrollera att maskinens kabel är ok och har tillräcklig area samt inte är för lång (max 30m för enfas, 50m för trefas) Är trycket på sliphuvudet för högt? Ta bort eventuella vikter eller alternativt så häver du dig lätt på maskinen så lättar trycket på sliphuvudena. Se efter om en säkring gått? Kontrollera om en felkod anges på omriktarens display i elskåpet. Hur använder jag maskinen? Innan start bör följande åtgärder ha vidtagits Besiktiga golvet noggrant och ta bort eventuella uppstickande föremål, som armeringsjärn eller bultar, samt löst skräp som annars kan fastna eller skada maskinen och verktygen. Montera avsett verktyg på maskinen. (val av diamantverktyg se sid.2) Montera stänkskyddet Använd lämplig skyddsutrustning Om det är torrslipning som utförs bör dammsugaren vara tillkopplad och startad innan maskinen startas. OBS! Använd endast HTC originalverktyg.

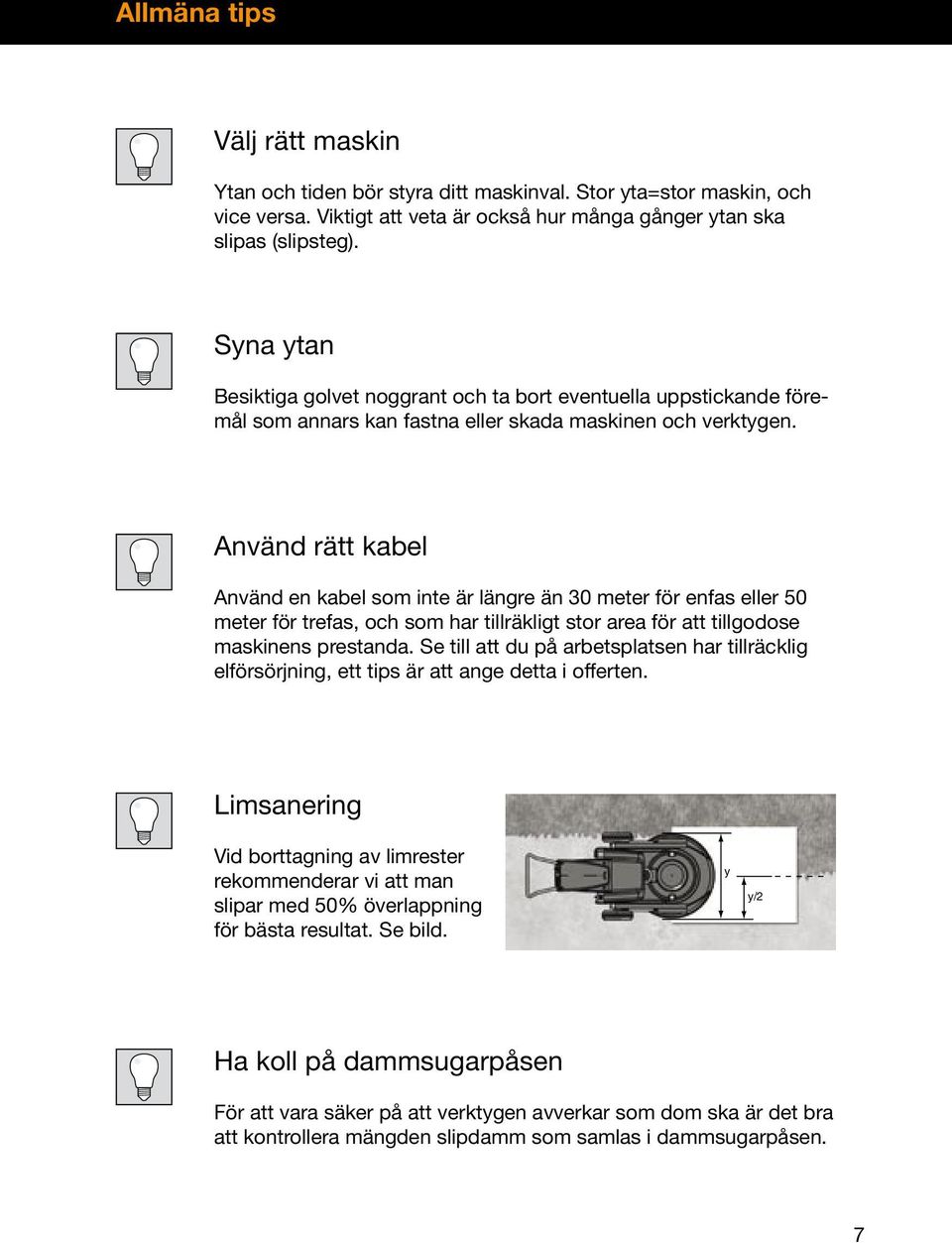

7 Allmäna tips Välj rätt maskin Ytan och tiden bör styra ditt maskinval. Stor yta=stor maskin, och vice versa. Viktigt att veta är också hur många gånger ytan ska slipas (slipsteg). Syna ytan Besiktiga golvet noggrant och ta bort eventuella uppstickande föremål som annars kan fastna eller skada maskinen och verktygen. Använd rätt kabel Använd en kabel som inte är längre än 30 meter för enfas eller 50 meter för trefas, och som har tillräkligt stor area för att tillgodose maskinens prestanda. Se till att du på arbetsplatsen har tillräcklig elförsörjning, ett tips är att ange detta i offerten. Limsanering Vid borttagning av limrester rekommenderar vi att man slipar med 50% överlappning för bästa resultat. Se bild. y y/2 Ha koll på dammsugarpåsen För att vara säker på att verktygen avverkar som dom ska är det bra att kontrollera mängden slipdamm som samlas i dammsugarpåsen.

8 Industriledande maskiner för alla golv från HTC HTC 130 HTC 400 HTC 420 VS HTC 500 HTC 650 Classic HTC 800 Classic HTC 650 HDX HTC 800 HDX HTC 950 RX HTC 1500 ixt HTC Sweden AB P.O Box 69 SE Söderköping Sweden Tel: +46 (0) Fax: +46 (0) HTC 2500 ix 2007 HTC Sweden AB
