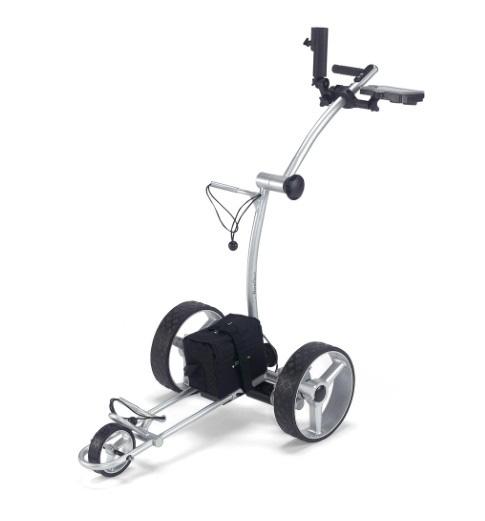

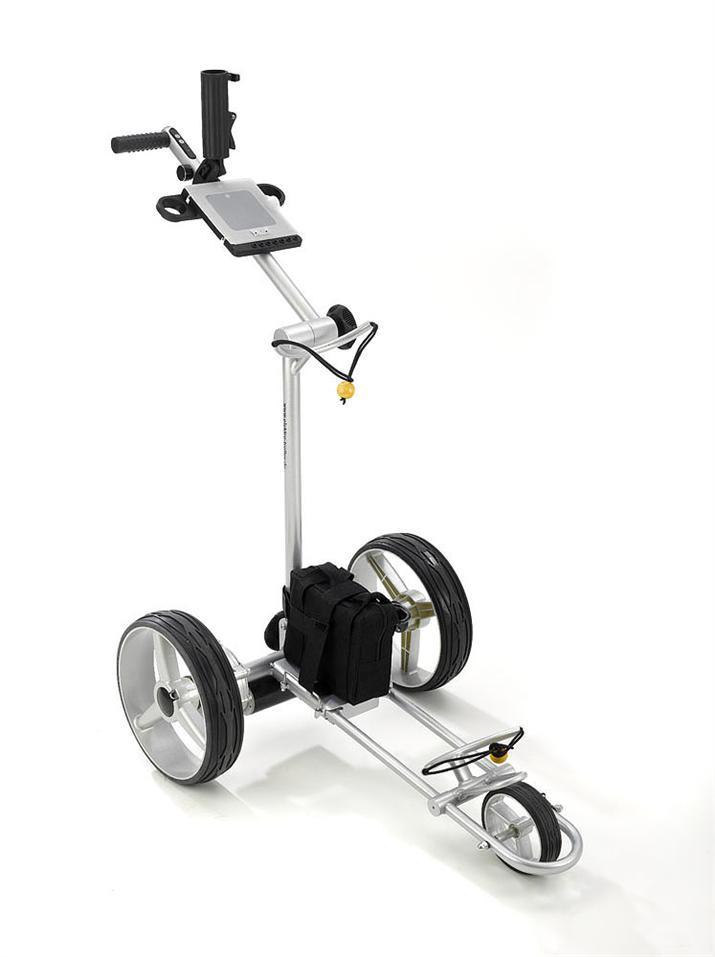

1. Monteringsanvisningar Läs och följ dessa anvisningar noga så dröjer det inte så länge innan du kan

engageras. Släpp sedan snabbspärren. Hjulet bör nu sitta på ordentligt.

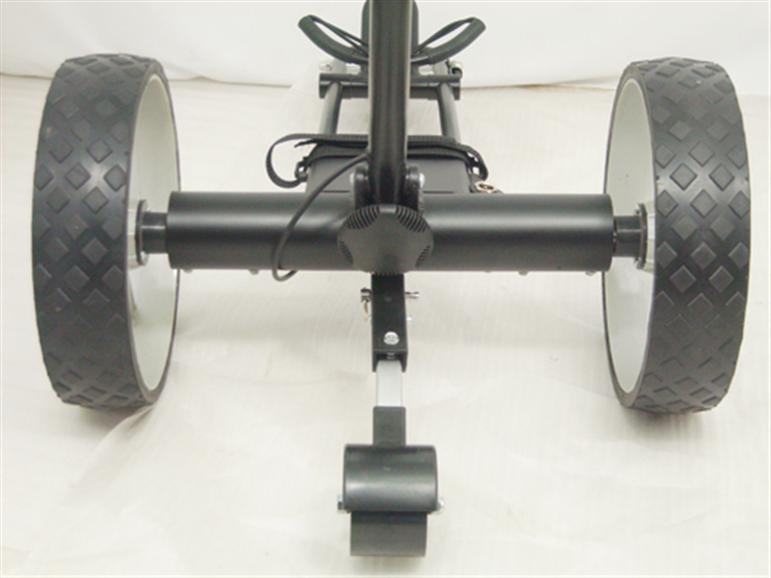

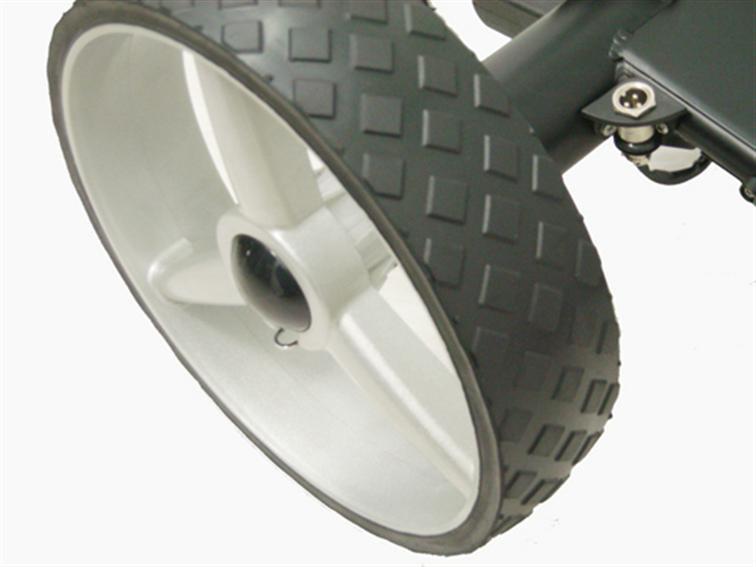

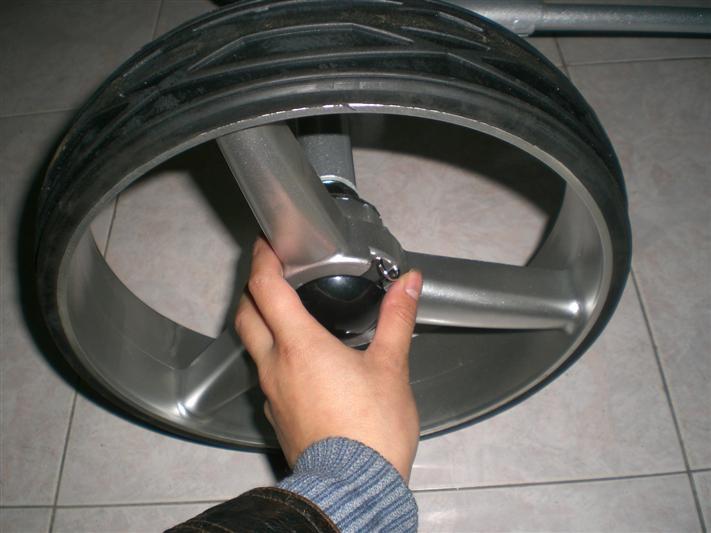

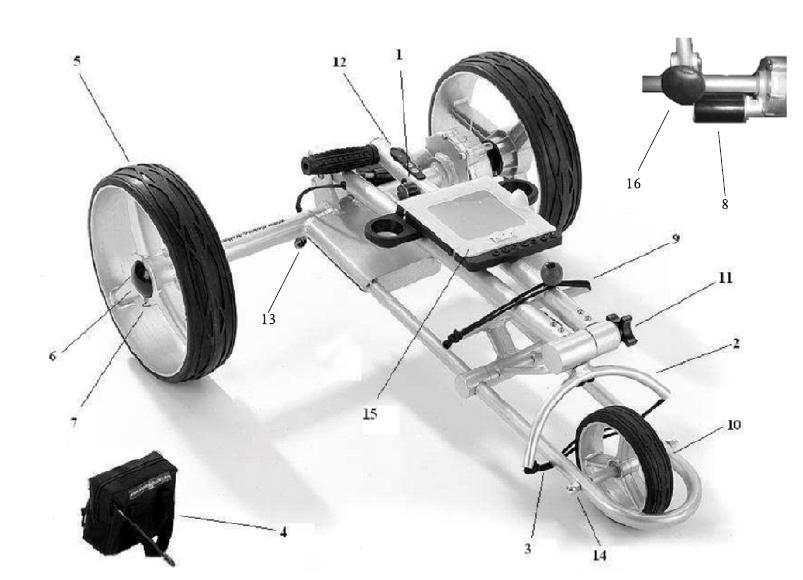

3 1. Monteringsanvisningar Läs och följ dessa anvisningar noga så dröjer det inte så länge innan du kan köra ut på golfbanan 1- Sätt fast bakhjulet genom att släppa på snabbspärren på utsidan av hjulet samtidigt som hjulet skjuts på axeln. Tryck in hjulet hela vägen så att de två sprintarna på axeln passar in i hjulet och kopplingen engageras. Släpp sedan snabbspärren. Hjulet bör nu sitta på ordentligt. Se till att höger hjul sitter på höger sida och vänster hjul sitter på vänster sida. Om du vill ta bort hjulet, genomför processen i omvänd riktning. 2.Dra åt den undre skruven 3. Dra åt den övre skruven.

Sätt i batterianslutningen i uttaget på vagnen och säkra med anslutningsmuttern.

4 4. Batterikabeln ska anslutas antingen till vagnen eller batteriladdaren. Placera batteriet på batterihyllan och säkra batteriet med hjälp av kardborrebandet. Sätt i batterianslutningen i uttaget på vagnen och säkra med anslutningsmuttern. Se till att strömbrytaren på vagnens handtag står på Off och att hastighetsreglaget har dragits tillbaka.

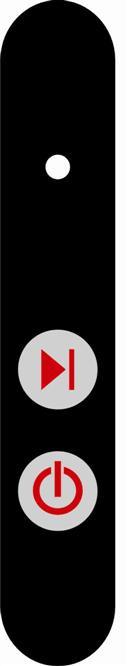

2 Styrfunktioner på handtaget -----A design 1. Om du rullar på hastighetsknappen kan du välja en hastighet som passar perfekt till din egen hastighet 2.

Om du vill stanna, tryck på knappen Stop/Start längst upp på handtaget. Vagnen kommer att minnas den senaste hastighetsinställningen när du stannar.

5 2 Styrfunktioner på handtaget -----A design 1. Om du rullar på hastighetsknappen kan du välja en hastighet som passar perfekt till din egen hastighet 2. Strömbrytaren ON/OFF måste tryckas ner i 2 sekunder när den är OFF /ON. 3. Digital farthållare: Välj rätt hastighet som matchar din egen hastighet. Om du vill stanna, tryck på knappen Stop/Start längst upp på handtaget. Vagnen kommer att minnas den senaste hastighetsinställningen när du stannar. När du är klar att gå vidare, tryck på knappen igen så kommer vagnen att automatiskt fortsätta i samma fart förutsatt att du inte ändrar läge på hastighetsreglaget. 4. Vagnen är utrustad med en "Soft start-funktion" vilket möjliggör mjuk acceleration upp till vald hastighet med ett tryck på knappen stop/start(servobroms) på styrpanelen på handtaget. 5. En batteriindikator på handtaget med grön eller röd lysdiod visar hur mycket laddning som finns i batteriet. Styrfunktioner på handtaget B design

6 1,Timer: Tryck på 'timer' en gång så kommer vagnen att gå i 10 meter och stanna av sig självt. Tryck på 'timer' två gånger så kommer vagnen att gå i 20 meter och stanna av sig självt. Tryck på 'timer' tre gånger så kommer vagnen att gå i 30 meter och stanna av sig självt. (Obs: när vagnen är igång kan du trycka på 'timer' knappen igen så läggs ytterligare 10 m till det förinställda avståndet.) 2 ON/OFF och GO/STOP-funktionen: A, ON/OFF-funktionen: Tryck på knappen i två sekunder så kommer strömmen att sättas på eller av. B,GO/STOP-funktion: Tryck på knappen snabbt så kommer vagnen att stanna och tryck på den igen så kommer vagnen att fortsätta i samma hastighet som du ställde in senast. 3. Fjärrkontroll. Funktioner A. Nödbroms: Den röda knappen mellan riktningspilarna är nödbromsen B. Timer: 10, 20, 30, meter, stop (samma som timerfunktionen på den manuella kontrollen) C. Pil framåt: Om man trycker på pilen för framåt kommer vagnen att röra sig framåt. D. Vänster pil: Startar en vänstersväng. När pilarna släpps kommer vagnen att sluta svänga och fortsätter i stället rakt fram med den hastighet som vagnen hade innan den svängde. E. Höger pil: samma funktion som vänster pil F. Pil bakåt: Tryck på pilen bakåt så kommer vagnen att röra sig bakåt

7 4. Viktiga anmärkningar LÄS NOGA Byt ut batterierna i fjärrkontrollen när lysdioden i indikatorn blir svag Fjärrkontrollen behöver två 1.5 V AAA batterier som finns att köpa i alla varuhus, järnhandel eller elektronikaffären Vi rekommenderar att man har en extra uppsättning batterier i reserv Öppna locket till batterifacket och placera batterierna enligt symbolerna i batterifacket Fjärrkontrollsystemet är utformat på så sätt att det inte stör andra elektriska gofvagnar. Fjärrkontrollens maximala omfång varierar mellan meter, beroende på laddningen av batteriet, hinder, atmosfäriska förhållanden, kraftledningar och golfbanans topografi. Vi rekommenderar starkt att vagnen används inom ett omfång som inte överstiger 50 meter så att man inte förlorar kontrollen över enheten!

8 5. Bruk av batteriet och skötsel FÖLJ DESSA FÖRSIKTIGHETSÅTGÄRDER VID BRUK AV BATTERIET & LADDNING a) Ladda inte batteriet i en sluten behållare eller om batteriet är upp och ner. Vi rekommenderar laddning av batteriet på en väl ventilerad plats. b) Ladda inte batteriet i närheten av ett värmeelement eller där värme kan byggas upp eller i direkt solljus. c) För att förlänga batteriets livslängd, undvik att låta batteriet laddas ur helt och ladda batteriet efter varje golfrunda. Om vagnen inte ska användas under en längre tid rekommenderas det att batteriet laddas en gång i månaden. d) Batteripolens röda färg innebär positiv pol och svart innebär negativ. Om batteriet byts ut, anslut polerna på batteriet på korrekt sätt. Annars löper din vagn risk för allvarlig skada. e) Montera inte loss batteriet eller kasta in det i elden. EXPLOSIONSRISK!!! VIDRÖR ALDRIG DE ELEKTRISKA POLERNA PÅ BATTERIET!! SÄKERHETSRISK!! f) Ladda batteriet enligt informationen på laddningsdekalen. 6.Elektroniska system Fjärrkontrollomfång: Vi rekommenderar att avståndet på 50 meter inte överskrids. Ju större avstånd mellan dig och vagnen, desto större är chansen att du förlorar kontakten med den. Mikrodator: Den fjärrstyrda vagnen har 3 mikrodatorreglage: Det första finns i den centrala styrlådan. Det andra finns i den fjärrstyrda handenheten och det tredje sitter i handtaget. Säkerhetsskydd: När temperaturen i styrlådan når den övre gränsen och överbelastas kommer den automatiskt att stängas av för att svalna av. Microprocessor vd kontrollerade elektroniska system: När du ansluter batteriet kommer det elektroniska systemet automatiskt att gå igenom en uppstartningsrutin. Sedan kan du trycka på huvudströmbrytaren OFF/ON på handtaget. Indikatorlampan på batteriladdaren visar laddningsnivån på batteriet från grönt (fullt laddat) till rött (urladdat). Observera: Den elektroniska styrlådan innehåller inga delar som användaren behöver tillgång till. Den är därför förseglad för att minska risken för att fukt ska tränga in och förstöra det elektroniska systemet. Om denna försegling bryts ökar risken för att elektroniken ska skadas och minskar vagnens pålitlighet. Försök EJ att öppna styrlådan. Öppnas den ogiltigförklaras garantin! Batteridrift och skötsel: Följ instruktionerna för batteriladdning och underhåll. Batteriet levereras med kablar och koppling och en säkring på 30 eller 40 Ah.

9 7. Ofta ställda frågor; Frequently Asked Question (FAQ) 1. Fråga: Jag har förlorat min fjärrstyrda handenhet. Vad ska jag göra? Svar:Du kan köpa en ny handenhet från din vagnleverantör eller tillverkaren. Efter du har fått din nya fjärrstyrda handenhet, anslut batteriet till vagnen. Sätt huvudströmbrytaren på ON och tryck på en knapp på fjärrkontrollen i tre sekunder så är den nya fjärrkontrollen OK. 2. Fråga: När jag ansluter batterikontakten till vagnen och sätter huvudströmbrytaren på ON tänds inte batteriindikatorn. Svar: a) Se efter om säkringen i batterihöljet är bra och om batterikablarna är ordentligt anslutna till batteriet. b) Öppna baksidan på handtaget med en skruvmejsel. Se till att kontakte är i rätt läge på kretskortet till handtaget. Detta kommer att hända när vagnens sladd inte är ansluten i rätt läge. 3. Fråga: Vagnens huvudströmbrytare står på ON, och alla batteriindikatorer är på men vagnen går inte eller den ena motorn fungerar inte. Svar: Kontrollera kontaktdonen på motorerna på styrlådan och om kontaktstiften sitter på rätt sätt. 4. Fråga: Det manuella reglaget fungerar men fjärrkontrollen fungerar inte? Svar: Bekräfta att hastighetsreglaget står på Off 0 eller stoppläget. Kontrollera dessutom batterierna i din handenhet för fjärrstyrning. 5. Fråga: Vagnen reagerar inte så bra på handenheten för fjärrstyrning? Svar: Kontrollera tillståndet på batterierna i handenheten. Se till att du inte överskrider avståndsbegränsningen 6. Fråga: Vagnen stannar av sig självt. Svar: Kontrollera batteristyrkan. Styrlådan har dessutom en avstängningsfunktion om batteriladdningen är för låg eller styrenheten överhettas.(om man dessutom inte trycker på någon knapp på golvvagnens fjärrkontroll inom 40 sekunder kommer vagnen att stanna av sig själv, det är en säkerhetsfunktion.) 7. Fråga: Vagnen lutar åt sidan. Svar: Se till att viktfördelningen i din golfväska är korrekt fördelad på vagnen. För att åtgärda lutningen, lossa på axelskruven på framhjulet och justera hjulläget där efter. 8. Synkronisera fjärrkontroll Ibland kan fjärrkontrollen tappa kontakten med golfvagnen och behöver synkroniseras om. Gör såhär: 1) Starta golfvagnen, och inom 10 sekunder från start, tryck ner en knapp på fjärrkontrollen och håll den intryckt i ca 3 sekunder. 2) Efter en liten stund, stäng av och starta golfvagnen igen. 3) Prova om det fungerar. Om inte, gör om ovanstående procedur (ibland krävs 2 synkningar) Obs kolla också att batterierna i fjärrkontrollen är nya.
