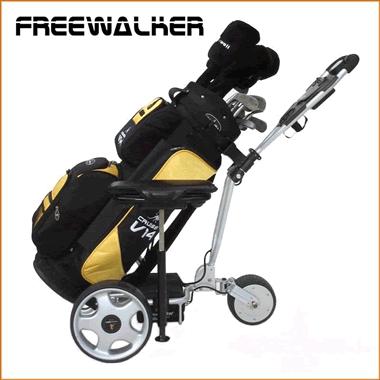

1 FreeWalker elektrisk golfvagn Användarens handbok Preliminär utgåva

2 Innehållsförteckning 1. Inledning Säkerhetsaspekter De viktigaste komponenterna Montering Kartongen med FreeWalkern innehåller Första montering Allmänt Användning Före användning Under användning Efter användning Kontrollpanelen Batteriskötsel Felsökning Tekniska specifikationer Garantivillkor...10 Svensk handbok FreeWalker Sida 2 av 10 Rev

3 1. Inledning Vi gratulerar till förvärvet av FreeWalker golfvagn, en vagn med innovativ och genomtänkt design. Den kraftfulla vagnen är lätt att köra och kontrollera, lätt att fälla upp och ihop och är lätt att stuva in i bagaget eller i ett skåp. Minimalt underhåll och enkel användning, allt förpackat i samma vagn borgar för många sköna bekymmerslösa golfrundor framöver. Läs igenom handboken innan montering och provkörning påbörjas. Om det finns några oklarheter eller andra frågor, vänligen kontakta återförsäljaren. 2. Säkerhetsaspekter Ha din FreeWalker under kontroll! Vagnen har tillräcklig fart och tyngd för att kunna skada personer eller föremål som kommer i vägen. Batterierna innehåller syra som kan komma ut om batteriernas normalt täta plastskal går sönder, vilket kan hända om man tappar batteriet eller om det på annat sätt utsätts för kraftiga stötar. Vid fel på batteri eller laddare kan areosoler av syra frigöras från batterierna. Dessa areosoler är i större koncentrationer mycket skadliga för andningsvägarna. Ladda därför alltid batterierna i väl ventilerade utrymme. Håll batterierna borta från eld, gnistor och farliga kemikalier. Ha alltid nätsladden urkopplad när laddare ansluts eller kopplas bort från batterierna. Ha alltid strömbrytaren på vagnen frånslagen när batterierna kopplas in eller ur. Håll metallföremål borta från batterianslutningarna då elektriskt ledande föremål kan orsaka kortslutning av batterierna. En längre tids kortslutning av ett fulladdat batteri kan orsaka både brand och att batteriskalet går sönder så att syran släpps ut. Det finns mycket mer kraft i ett batteri än man kan tro! Placera laddaren på hårt underlag och på ett ställe där luftgenomströmningen inte hindras. FreeWalker är designad att bära en golfbag med upp till 20 kilograms vikt. Överlasta aldrig vagnen då det finns risk att den isåfall går sönder. (Garantin gäller inte vid överlast. Tryck aldrig ner handtaget för att lyfta framhjulen, då risken är stor att handtaget går sönder om man gör så. Om man måste svänga vagnen på onormalt sätt, lyft då i handtaget. Den elektroniska bromsen är inte att jämföra med mekanisk parkeringsbroms. Ställ därför vagnen på horisontellt underlag, med strömbrytaren avslagen, om den ska lämnas utan tillsyn. Svensk handbok FreeWalker Sida 3 av 10 Rev

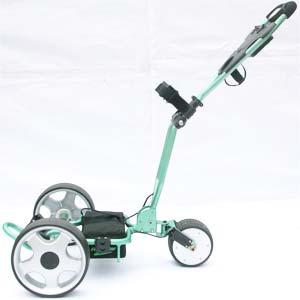

4 3. De viktigaste komponenterna Kontrollpanel 2 Övre handtag 3 Låsning övre 4 Nedre handtag Drivhjul 6 Styrlager 7 Låsning nedre 8 Batterikabelanslutning Nedre bagstöd 10 Framhjul 11 Batteripaket Övre bagstöd Svensk handbok FreeWalker Sida 4 av 10 Rev

5 4. Montering 4.1 Kartongen med FreeWalkern innehåller Ramen Framhjul 2 st Batteripack med 2 st batterier i en väska Laddare 24 V Scorekortshållare Användarmanual på engelska 4.2 Första montering Montera på framhjulen Drag ut sprinten för handtaget och fäll upp detta Lossa skruven till övre handtaget, fäll upp detta och spänn skruven igen. Montera scorekortshållaren försiktigt. Därefter ska den sitta kvar. Sätt i batteripaketet i batterihållaren (efter laddning) Anslut batterikabeln till controllern (precis före användning) 5. Allmänt FreeWalker är designad för att användaren ska gå bakom vagnen och styra den genom att föra handtaget i sidled. Motorn styrs med kontrollpanelen i handtaget. FreeWalker drivs av en borst- och växellådsfri navmotor, helt underhållsfri och med mycket lång förväntad livstid. Det ledade bakhjulet, som faktisk är motorn, gör att användaren utan ansträngning enkelt kan svänga vagnen utan att lyfta eller trycka. Den elektroniska motorstyrningen med sin integrerade motorbroms gör utförskörningar synnerligen enkla. DistanceControl/Timern gör det möjligt att köra vagnen en viss distans för att därefter stanna och bromsas med den integrerade elektroniska bromsen. Svensk handbok FreeWalker Sida 5 av 10 Rev

6 6. Användning 6.1 Före användning Kontrollera att alla elektriska kontakter är ordentligt inpluggade och låsta med låsringen. Kontrollera att hjulens spännskruvar är ordentligt spända så de inte tappas under golfrundan. Kontrollera att lås-sprinten till handtaget klickat in på rätt plats. Kontrollera att låsningen till övre handtaget är korrekt låst. Kontrollera att bagen monterats ordentligt så inga onödiga påfrestningar på vagnen skapas. 6.2 Under användning Det är sannolikt att FreeWalker kommer att utgöra en stabil och bekymmersfri partner i golfspelet under många år. Men, om vagnen uppvisar ett onormalt beteende bör användaren vara uppmärksam på hur, när och varför (om detta kan fastställas) vagnen inte beter sig som förväntat. Att bli ilsken hjälper inte! Hjälp oss med diagnostiken, så ökar sannolikheten att vi rätt och snabbt kan åtgärda ett eventuellt fel. 6.3 Efter användning Sätt batteriet på laddning Gör rent vagnen vid behov. Spola inte med skarp stråle mot elektriska komponenter eller ledningar!! Kontrollera att plastdetaljer är intakta och fria från sprickor och andra skador. Kontrollera att inga skruvar är på väg att lossna. Svensk handbok FreeWalker Sida 6 av 10 Rev

7 7. Kontrollpanelen LED3 STOPP/BROMS-knapp LED1 LED2 Fartkontroll m. strömbrytare TIMER-knapp START-knapp Knappar Rullknapp m. strömbrytare Start Stopp/Broms Timer Funktion När rullnappen vrids från nedersta läget slår strömbrytaren till. Samtidigt tänds LED3 med grönt sken. Nu är vagnen klar att köras. Hastigheten ställs in med rullknappen. Medurs=ökar, moturs=minskar. Motorn startar och LED1 tänds när man trycker på startknappen och varvas sakta upp till den med rullknappen inställda hastigheten. När man trycker på stoppknappen stängs motorn av momentant. Efter ett kort ögonblick slås den elektriska bromsen till för att stoppa vagnen helt. Samtidigt slår LED3 över till rött och indikerar att bromsen är aktiverad. Tryck en gång till på bromsknappen och bromsen kopplas bort och LED3 återgår till grönt sken. Tryck en gång och LED2 börjar blinka snabbt grönt. Efter någon sekund startar vagnen och går ca 10 meter varefter bromsen aktiveras. Tryck två gånger i följd och LED2 börjar blinka rött för att sen gå ca 20 meter. Tryck tre gånger i följd och LED2 börjar blinka orange för att sen gå ca 30 meter Tryck fyra gånger i följd och timern avaktiveras igen. OBS! På underlag som sluttar kraftigt i sidled tenderar FreeWalkern vid timerkörning att svänga svagt upp mot backen. Svensk handbok FreeWalker Sida 7 av 10 Rev

8 8. Batteriskötsel Batterierna är dimensionerade att klara 36 håls spel, samma dag, på bana med normal terräng, längd och underlag. Gör som vana att alltid sätta batterierna på laddning efter avslutat spel! Batterierna ska laddas snarast efter användning, även om man bara spelat några hål med vagnen. Om man ska spela 18 hål två dagar i rad ska batterierna laddas mellan rundorna. Töm aldrig batterierna helt! Att ta ur det sista ur ett batteri förkortar livslängden och kapaciteten radikalt. Om ni kommit ut på banan och batteriet av någon anledning inte är fulladdat märker ni det ganska fort på att vagnen inte arbetar så bra som den brukar. Dessutom ska LED1 (vid sidan av startknappen) börja blinka rött när endast ca 10% av batteriets laddning återstår, men denna funktion är inte 100 procent tillförlitlig. Då måste man antingen sätta av batteriet för att minska tyngden på vagnen så det blir lättare att skjuta den, eller så måste man föra vagnen med batteri resten av rundan. Vilket valet än blir så får motorn inte användas när det finns risk för totalurladdning! Garantin gäller dessutom inte för batterier som körts tomma. Låt aldrig laddaren vara ansluten till batteriet om inte nätsladden är ansluten! Detta dränerar ur batterierna och kan på relativt kort tid tömma batteriet helt. Detta kan hända om ex.vis proppen går och batteriet lämnats utan tillsyn en längre tid. Under säsong kan batterierna stå på laddning hela tiden mellan rundorna. Under vintern, dvs om man inte spelar med vagnen då, ska batterierna laddas fulla varannan månad och därefter ska laddaren kopplas bort. (Laddaren till FreeWalker är inte utrustad med tillräckligt bra funktion för längre tids underhållsladdning.) Batterierna ska förvaras torrt och svalt! Svensk handbok FreeWalker Sida 8 av 10 Rev

9 9. Felsökning Felbeskrivning Vagnen går inte. Ingen LED lyser på kontrollpanelen trots att rullströmbrytaren är tillslagen. Möjliga orsaker Batteriet är helt tomt. Säkringen i batteriet är trasig Någon sladd i batterieväskan är lös. Batterikontakten är fel insatt Vagnen går inte. LED lyser. Det händer inget när jag trycker på startknappen. LED lyser Tillfälligt programfel: Slå från och till strömbrytaren. Fel på startknappen: Kontakta återförsäljaren! 10. Tekniska specifikationer Motor Batteri Totalvikt vagn inkl batteri Vikt batteri Storlek ihopfälld m hjul Storlek ihopfälld utan hjul Storlek uppfälld Max last 200W / 24 V, High torque 2 x 12V 14Ah 18,0 kg 8,5 kg L:830 B:640 H:2700 mm L:830 B:350 H:220 mm L:1050 B:640 H: 1000 mm 20 kg Svensk handbok FreeWalker Sida 9 av 10 Rev

10 11. Garantivillkor Garanti lämnas av återförsäljaren och gäller under 1 år från inköps/leveransdatum. Garantin är tillämplig för material- och tillverkningsfel. Garantin gäller inte: Normal förslitning Olyckor Oaktsamt handhavande eller försumlighet såsom: Kollisioner Överlast Om vagnen varit under vatten eller i dike Söndertryckt handtag. Batterigarantin gäller under 1 år Batterigarantin gäller inte om. Batteriet varit utsatt för fysisk påverkan. Om laddningsinstruktioner inte följts Om annan laddare än den medföljande använts såvida inte återförsäljaren godkänt användning av sådan laddare Vid åberopande av garantin ska vagnen lämnas till återförsäljaren, väl rengjord, tillsammans med laddare och batterier om inte annat sagts och inte minst med så detaljerad beskrivning som möjligt av felet. Svensk handbok FreeWalker Sida 10 av 10 Rev
