1 Användarhandbok Elektrisk golfvagn Navigator de Luxe 2008 Vi gratulerar till förvärvet av en högklassig golfvagn som kommer att underlätta Ert golfspel under många år framöver. Navigator de Luxe kräver inget egentligt underhåll annat än översyn och rengöring och är lätt att fälla upp och ner. Via hastighetsreglaget med integrerad distanskontroll kör man enkelt sin Navigator dit man ska. Uppmärksamheten kan med andra ord helt ägnas åt spelet. Lycka till med Er nya vagn! CE-märkt Sida 1 av 9

2 Innehållsförteckning 1. Säkerhetsanvisningar Översikt Montering Frihjul Manöverpanel Kontroller före drift Användning och underhåll Batteri Laddare Vagn Vid besök i vatten Specifikationer Garantivillkor Garantitid Garantins omfattning Åtgärder vid fel... 9 Allmänt om handboken Denna användarhandbok beskriver hur vagnen ska användas och skötas. Den gör inte anspråk på att vara en servicehandbok och är heller inte tänkt att vara det. Vid behov av reparation eller vid frågor som inte besvaras av denna handbok rekommenderas ni att kontakta ert inköpsställe. Användarhandboken uppdateras med jämna mellanrum med mer information och/eller förtydliganden. Om ni upptäcker felaktigheter eller behov av mer alternativt bättre information, kontakta gärna er återförsäljare med uppgifter om vad som behöver förbättras! Sida 2 av 9

3 1. Säkerhetsanvisningar Läs denna handbok noggrant innan vagnen används. Låt inte barn leka med vagnen. Vid illamående, trötthet eller vid alkoholpåverkan bör vagnen inte användas. All reparationer eller liknande som inte beskrivs i denna handbok bör endast utföras av utbildad personal i auktoriserad verkstad. Endast original reservdelar bör användas. Detta gäller även batteriet. Låna inte ut vagnen till någon som inte har god kännedom om vagnens hanterande. Denna handbok bör alltid åtfölja vagnen. Spring aldrig med vagnen. Vagnen ska endast framföras framåt. Dra aldrig vagnen bakåt. Elektronikavfall och elektriskt skrot ska inte kastas tillsammans med hushållsavfall. Sida 3 av 9

4 2. Översikt Handtag 11. Spännrem för bag 2. Hastighetsreglage + LED 12. Framhjul 3. Lås 13. Drivhjul med frihjul 4. Övre leden 14. Låsknapp för drivhjul 5. Övre bagstöd Spännrem för bag Mellan leden Batteri Batterikabel Undre bagstöd 20. Sida 4 av 9

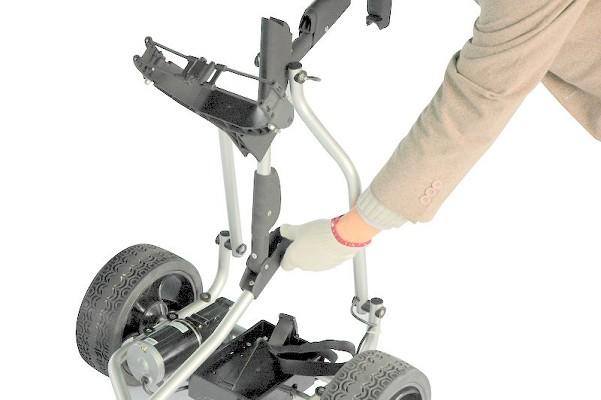

5 3. Montering Ta ut alla delarna från kartongen Anslut den medföljande laddaren till batteriet och ladda detta i 24 timmar innan den första användningen. Vagn, 2 st. drivhjul, batteri och laddare. Batteriet ska laddas fyra till fem gånger innan det uppnår full kapacitet. Kör inte mer än 18 hål på en laddning innan batteriet har uppnått full kapacitet. Tryck in låsknappen för drivhjulet och för på drivhjulet så långt in det går. Släpp låsknappen och försäkra dig om att spärren aktiverats. Dra loss den övre låsningen och vik upp den övre delen samtidigt som den mellersta leden förs framåt/uppåt tills den hakar fast. Snurra hastighetsreglaget bakåt tills det hörs ett svagt klick. Detta betyder att den interna strömbrytaren slagits från. Anslut batteriet till batterikabeln. OBS! Om inte steget ovanför utförts kan vagnen börja köra med risk för olycka! Glöm inte att ladda batteriet i 24 timmar innan första användningen! 4. Frihjul Denna vagn är utrustad med frihjul. Detta gör det lättare att svänga med vagnen och om vagnen av någon anledning slutar fungera kan man trots detta slutföra golfrundan genom föra vagnen som en vanlig manuell push-cart. OBS! Att dra vagnen, även kortare sträckor, kan orsaka skador på vagnens elsystem och motor! Sida 5 av 9

6 5. Manöverpanel Manöverpanelen innehåller tre knappar, plus, minus och stopp(röd). Dessutom sitter strömbrytaren intill, precis ovanför, i handtaget. Man startar/ökar farten med plusknappen och man minskar farten med minnusknappen. Om man trycker på stoppknappen när vagnen är igång, så stoppar den. Om man trycker på stoppknappen när vagnen står still, så aktiverar man distanskontrollen. Vagnen går då ca 15 meter och stannar sen själv. Två tryck ger 30 meter och tre tryck 45 meter. Fyra tryck stoppar vagnen igen. Man bör träna lite på de olika funktionerna på säker plats innan man tar ut vagnen på banan, och bör då speciellt uppmärksamma att om man råkar trycka på stoppknappen två gånger när vagnen är igång så har man aktiverat distanskontrollen. Ytterliggare ett eller två tryck på stoppknappen förändrar inte detta. Träna på att stoppa med strömbrytaren! 6. Kontroller före drift Kontrollera att batterikontakterna är ordentligt hoptryckta. Kontrollera att batteriet är ordentligt fastspänt. Kontrollera att hjulen är ordentligt i drivläge. 7. Användning och underhåll 7.1. Batteri Kontrollera regelbundet att batteriet inte är skadat. Håll batteriet rent. Kontrollera även inne i batteriväskan så att smuts eller vatten inte ansamlats där. Kontrollera anslutningen till batteripolerna efter tecken på korrosion eller ärgbildning. Kontrollera att anslutningskablarna är ordentligt fastskruvade i batteripolerna Efter användning ska batteriet laddas utan fördröjning! Laddning och förvaring ska ske på ett ventilerat, varmt och torrt ställe. Lämna batteriet på laddning tills det ska användas nästa gång. Låt alltid batteriet bli fulladdat innan användning. När den gröna lampan på laddaren tänts är batteriet fulladdat timmars laddning brukar vara fullt tillräckligt. Om batteriet inte ska användas på en längre tid, exempelvis över vintern, kan man med CTEK laddaren låta laddaren vara tillkopplad hela tiden. Om laddaren kopplas bort bör man ladda upp batteriet minst varannan månad tills det är fulladdat och sen koppla loss det igen. Ladda inte batteriet med någon annan laddare än den som medföljde vagnen. Batteriet bör aldrig lagras varmare än +45C 7.2. Laddare Om CTEK-laddare medföljer ska CTEK instruktionsmanual följas. Sida 6 av 9

7 Försök aldrig att öppna laddaren. Använd inte laddaren till något annat än batteriet till vagnen. Är avsedd för användning inomhus under torra förhållande. Dra omedelbart ut nätanslutningssladden om laddaren visar tecken på överhettning (över 70C) 7.3. Vagn Gör rent vagnen vid behov. Ta bort jordkakor och gräsklipp. Ta av hjulen några gånger per säsong. Gör rent hjulaxeln. Är den rostig, putsa av den med lite fin smärgelduk. Skydda axeln med ett tunt lager av olja eller fett. Lagra vagnen inomhus under torra förhållanden. Ta alltid ur batteriet när vagnen inte används. Den första tiden bör man då och då kontrollera skruvar och bultar så dessa inte släppt eller ramlat av. Senare bör denna kontroll utföras två gånger årligen. Vid behov av speciella skruvar eller muttrar, kontakta återförsäljare som tillhandahåller detta kostnadsfritt Vid besök i vatten Vagnen och dess utrustning är konstruerad för att tåla vatten såsom våta underlag eller hällregn. Den är inte konstruerad för att vara under vattenytan. Sannolikt klarar utrustningen att vara under vatten en kort stund, men det finns inga garantier för det. Undvik att köra i vattensamlingar! Dessa kan vara djupare än man tror. Om vagnens motor och batteri kommit under vatten ska vagnen dras upp ur detta snarast. OBS! Vagnen med batteri, bag och klubbor är tung. Dra därefter utan dröjsmål isär batterikontakterna. Prova inte vagnen! Det kan ha kommit in vatten som kan orsaka kortslutningar efter en stund. Skölj snarast av vagnen med kranvatten. Spola inte med kraftig stråle! Montera av batteriet. Låt därefter vagn och batteri torka på ett torrt och varmt ställe i minst 24 timmar. Under tiden vagnen torkar kan man tvätta och torka batteriväskan och ladda batteriet. Prova därefter vagnen. Med lite tur fungerar den som den ska igen. Sida 7 av 9

8 8. Specifikationer Modellnamn Material ram Dimensioner Dimensioner hopfälld Kartong mått Max hastighet Max. last Distans per laddning Vikter Backtagningsförmåga Navigator de Luxe Aluminium & plast 1320 x 570 x 920mm 820 x 570 x 320 mm 900 x 540 x 370 mm 6 km/h 20 kg 20 km Vagn 9 kg, Batteri ca 10 kg > 15 grader Laddare CTEK Multi XS 3600 Laddningstid Laddcykler Batteri Kontrollkort Motor 8-10 timmar >250 gånger 12 V, 33AH Gel Vattentätt utförande. Effekt 200W 12V likström Sida 8 av 9
