Floorman 400. Verktyg till Floorman 400. Keyhole snabbfäste. 3-håls skruvfäste. Avsedd för sanering, grovslipning och finslipning.

Transkript

1

2 Verktyg till Floorman 400 Avsedd för sanering, grovslipning och finslipning. Sanering Floorman håls skruvfäste Keyhole snabbfäste Motoreffekt 3 fas 4.0 kw Märkström 16 A Spänning 400V 115 kg Slipdiameter 400 mm Varvtal 1400 varv/min Gummiupphängt sliphuvud Dammsugareanslutning 50 mm Grovslipning Tekniska Data Finslipning Grovslipningsverktygen finns i 8 hårdheter 20/25 25/25 Mjuka SSS SS Hård Hårda Medium S M L Normal X Medel=M, XX XXX motsvarar Hagby /Gul Abrasiv 15

3 Verktyg till Floorman 400 HF Högfrekvensmotor med steglös varvtalsreglering. Avsedd för sanering, grovslipning, finslipning och polering. Ledat sliphuvud. Sanering Floorman 400 HF 3-håls skruvfäste Keyhole snabbfäste Motoreffekt 3 fas 4.0 kw Märkström 16 A Spänning 400V 135 kg Slipdiameter 400 mm Varvtalsområde varv/min Gummiupphängt ledat sliphuvud Dammsugareanslutning 50 mm Grovslipning Tekniska Data Finslipning Grovslipningsverktygen finns i 8 hårdheter 20/25 25/25 Mjuka SSS SS Hård Medium S M L Normal Hårda Medel=M, X XX XXX motsvarar Hagby Abrasiv /Gul 17

4 Polerverktyg till 400 HF Enkla slipråd från JCH som gäller alla typer av golvslipning. 3-håls skruvfäste 200 Gul 800 Beige 1500 Himmel 3000 Grå 5000 Lila Keyhole snabbfäste 200 Gul 800 Beige 1500 Himmel 3000 Grå 5000 Lila Hård Åtgärder att vidta vid dålig slipavverkning. Grundprincipen är att öka sliptrycket. Valmöjligheterna kan vara: 1. Öka sliptrycket genom att ta bort eventuella motvikter. 2. Maskinerna 280 och 1000 har plats för 6 tårtbitar och 400 maskinen har plats för 8 tårtbitar. Är maskinerna fullbestyckade minska tårtbitarna till hälften och sliptrycket ökar 100%. 3. Alternativt studera våran enkla slipguide, vi utgår från M och L som är avsedd för normal. Välj då ett av våra mjukare S, SS eller mjukaste et SSS. Mjuk Åtgärder att vidta vid för högt diamantslitage. Grundprincipen är att minska sliptrycket. Valmöjligheterna kan vara: 1. Minska sliptrycket genom att belasta maskinen med motvikter. 2. Fullbestyckta maskiner med tårtbitar, ta bort exakt 50% så ökar sliptrycket 100%. 3. Alternativt studera våran enkla slipguide, vi utgår från M och L som är avsedd för normal. Välj då ett av våra hårdare X, XX eller hårdaste et XXX. er för att minska sliptrycket erna placeras under maskinernas handtag och ger en hävstångsverkan. Detta minskar trycket mot golvet och ger därmed ett lägre sliptryck. 11,5 kg 1,8 kg Floorman 280/400 3 kg Floorman 1000 Floorman 400 HF 19

5 Floorman 1000 Tekniska finesser För sanering, grovslipning och finslipning på stora ytor. Transporthjul Tekniska Data Motoreffekt 3 fas 3x3.0 kw Märkström 18.9 A Spänning 400V 235 kg Slipbredd 1000 mm Varvtal 3x1400 varv/min Dammsugareanslutning 70 mm. Vänsterrotation på sliphuvud I transportläge är maskinen endast 70 cm bred. Högerrotation på sliphuvudena Styrhandtag, justerbart i höjdled.

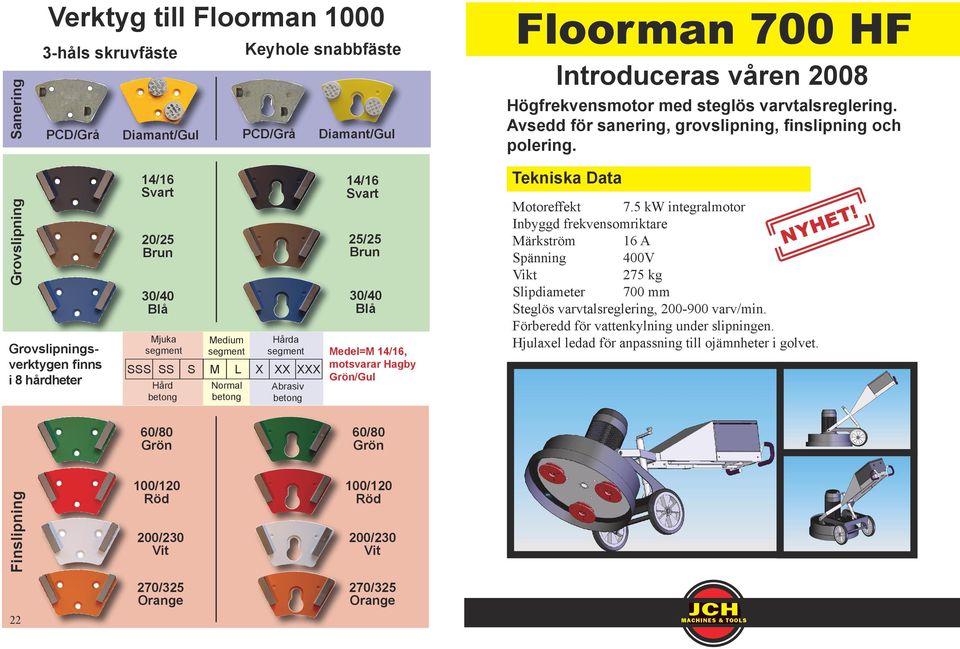

6 Verktyg till Floorman 1000 Keyhole snabbfäste Grovslipning Sanering 3-håls skruvfäste Finslipning Grovslipningsverktygen finns i 8 hårdheter 22 20/25 25/25 Mjuka SSS SS Hård Hårda Medium S M L Normal X Medel=M, XX XXX motsvarar Hagby /Gul Floorman 700 HF Introduceras våren 2008 Högfrekvensmotor med steglös varvtalsreglering. Avsedd för sanering, grovslipning, finslipning och polering. Tekniska Data Motoreffekt 7.5 kw integralmotor T! Inbyggd frekvensomriktare E H NY Märkström 16 A Spänning 400V 275 kg Slipdiameter 700 mm Steglös varvtalsreglering, varv/min. Förberedd för vattenkylning under slipningen. Hjulaxel ledad för anpassning till ojämnheter i golvet. Abrasiv

7 Centraction ME-1300 ME-2800 Motoreffekt 1.3 kw Motoreffekt 2.8 kw Vaccumeffekt 260 mbar Vaccumeffekt 295 mbar Spänning 230V Spänning 230V 20 kg 30 kg Dammpåse 35 liter Dammpåse 35 liter Hepafilter Hepafilter Saneringsverktyg kan delas in i fyra olika verktygstyper Ytsatta diamanter Mot extremt mjukt underlag, typ flytspackel. PCD and D Varumärkesskyddad. Slipklossar mot mjukt underlag, typ finsats. PCD Slipklossar mot hårt underlag, typ enskiktsgolv. Grovslipningsverktyg 6/8 8/12 Inom kort kommer vår 3-fas dammsugare

8 Diamantverktyg till slip maskiner på marknaden Centraction ABS Maskinen tillverkas inte längre men verktyg tillverkas på beställning. Sliptallrik Ø 400 mm med normalt 14 slip. Bewag, CB 12:an Säljs inte på marknaden längre men verktyg tillverkas på beställning. Slip-skiva Ø 250 mm. Dynapac BS 50 Maskinen tillverkas inte längre men verktyg tillverkas på beställning. Sliptallrik Ø 400 mm med normalt 14 slip. Errut Säljs inte på marknaden längre men verktyg tillverkas på beställning. Slipskiva Ø 280 mm. Diamatic Diamatic 535 Slip-skiva Ø 200 mm. Diamatic 650 och 780. Slip-skiva Ø 240 mm. Maskinen innehåller 3 st skivor. Scan Kombiflex 45 Slip-skiva Ø 150 mm. Maskinen innehåller 3 st skivor. Floormate och Floorman Varumärket Floormate är skyddat av Sandvik-Hagby men maskinen som såldes av Sandvik-Hagby fram till december 2007 kallas idag Floorman och marknadsförs av JCH Machines & Tools. Kihlström Säljs inte på marknaden längre men verktyg tillverkas på beställning. Slip-skiva Ø 280 mm. 1 2 Dianova- HTC 1. Äldre standardtårtbit. 2. Patenterad tårtbit*. *Vi kan endast erbjuda byte av på patenterad tårtbit Tremix Säljs inte på marknaden längre men verktyg tillverkas på beställning. Slip-skiva Ø 400 mm.

9 En rutinerad utmanare JCH Machines & Tools Väddika Gimo Tel Fax
