En automatisk och fjärransluten stoftavskiljare FOKUSERA PÅ GOLVET.

Transkript

1 En automatisk och fjärransluten stoftavskiljare FOKUSERA PÅ GOLVET.

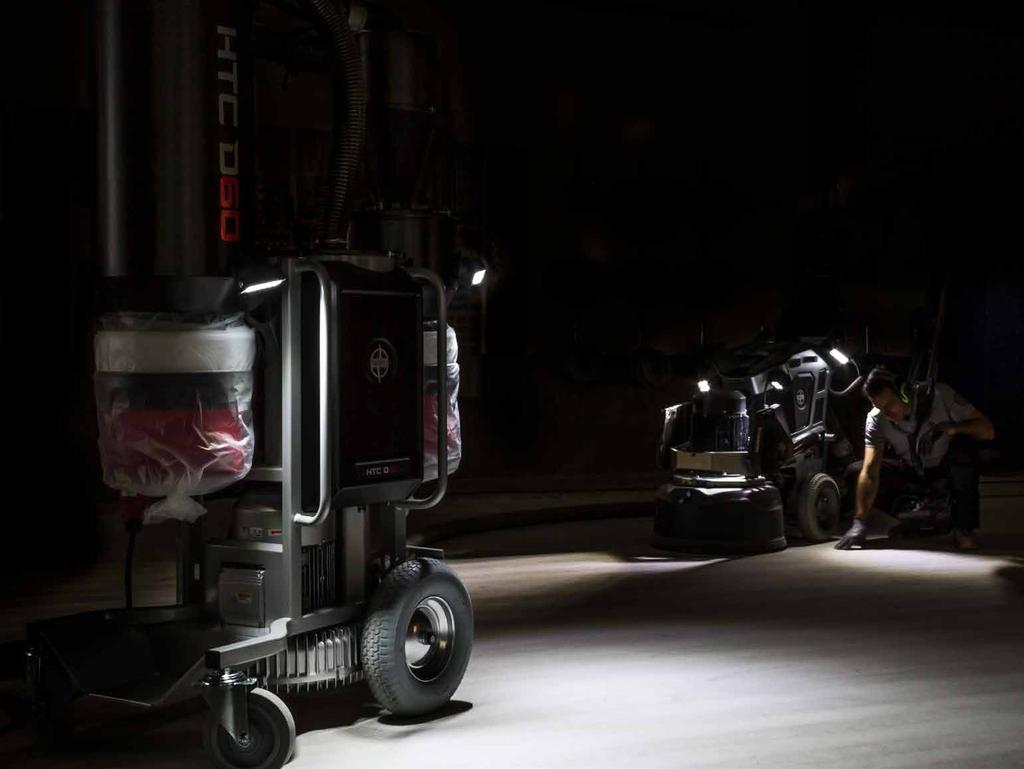

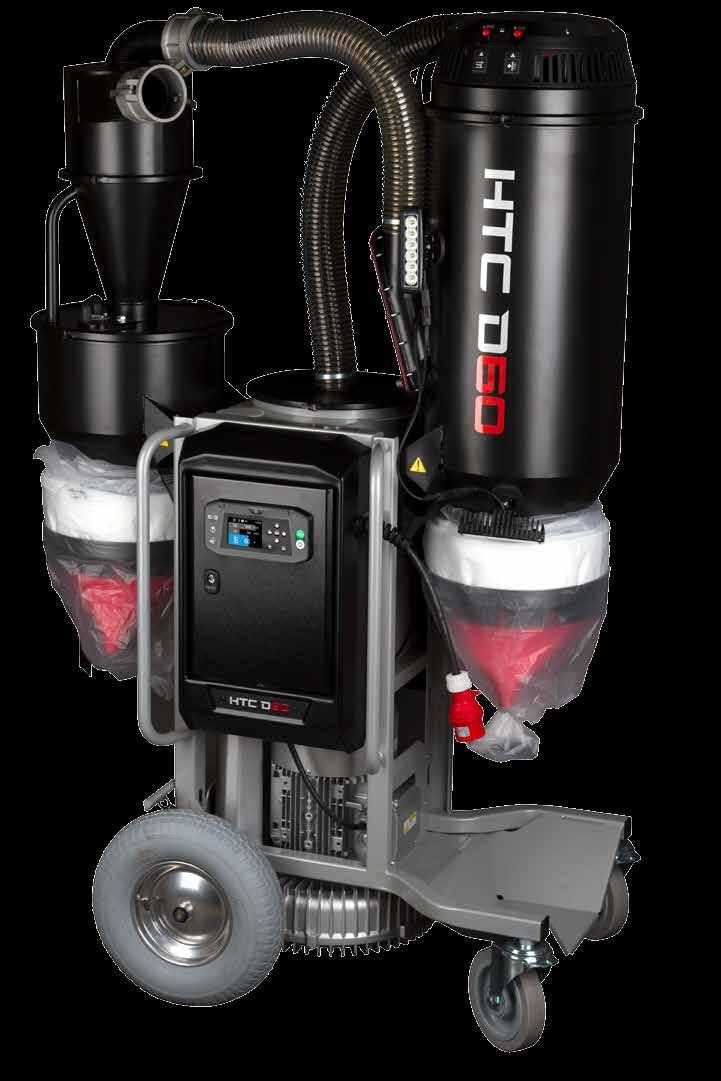

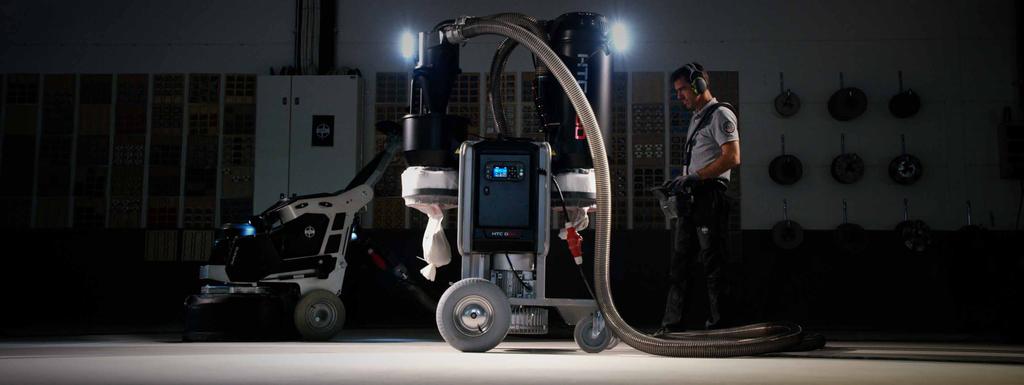

2 För dig som slipar golv Kan styras från en DURATIQ golvslipmaskin Integrerad föravskiljare som fångar upp till 95% av dammet Automatisk filterrensning ger kontinuerlig drift EN STOFTAVSKILJARE SOM LÅTER DIG FOKUSERA PÅ GOLVET. Att slipa golv professionellt kräver kunskap, erfarenhet och utrustning som du kan lita på. Att utrustningen fungerar under alla förhållanden är en grundförutsättning. Men det krävs mer. Den ska även effektivisera slipprocessen, vara säker för din hälsa och vara lätt att hantera. Saker som ger din verksamhet ett försprång. Vi på HTC har utvecklat HTC D0 med allt detta i åtanke. Och lite till. HTC D0 är speciellt utvecklad för golvslipning och i synnerhet ihop med DURATIQ slipmaskiner. Den innehåller innovativ teknik i linje med DURATIQ plattformen som kommer användaren till nytta genom möjlighet till fjärranslutning, kontinuerlig drift, bättre ergonomi, mindre servicebehov och en bättre arbetsmiljö. Dammet som bildas vid slipning och polering är något som måste tas om hand på rätt sätt för att inte vara skadligt för din hälsa. HTC D0 gör detta, men gör det även på ett sätt som inte skapar onödiga avbrott eller förlorad prestanda under slipprocessen. Läs mer om hur HTC D0 hjälper professionella golvslipare att fokusera på golvet. S.4-7 Produktivitet S Hanterbarhet S Säkerhet S.14 Tillvalen

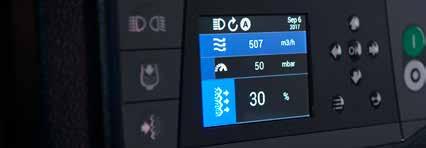

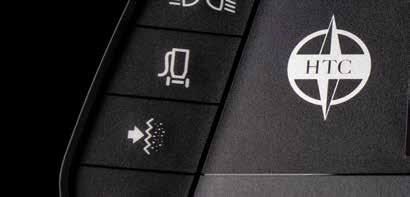

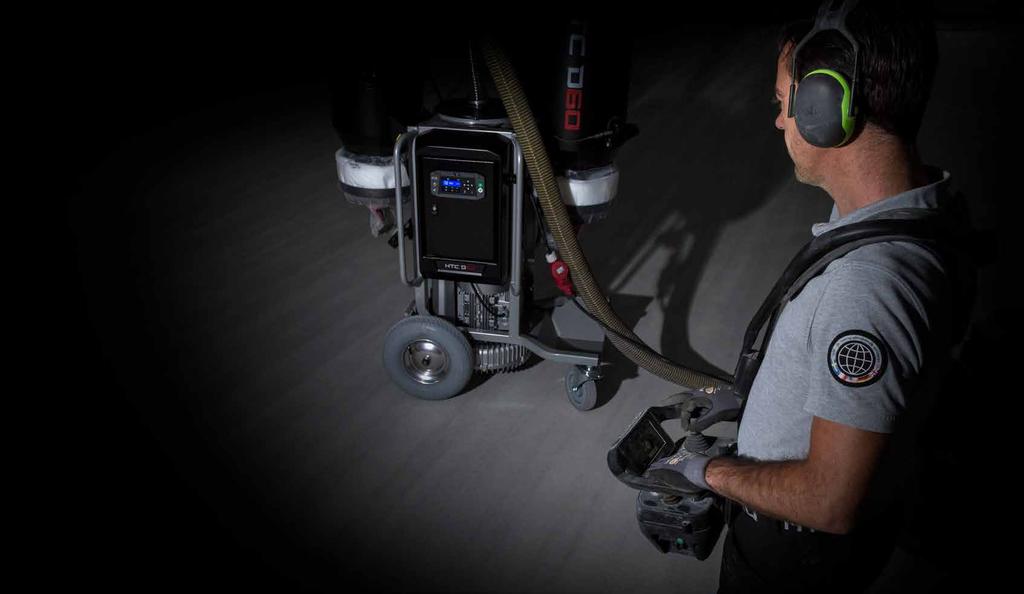

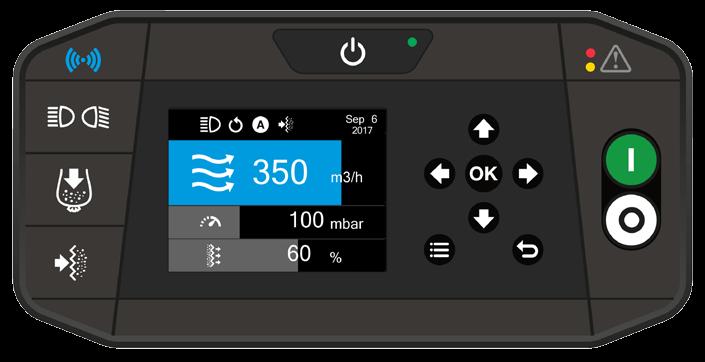

3 4 Produktivitet Produktivitet 5 Fjärransluten. Produktivitet på en ny nivå Flödesmätarten ger fortlöpande information om sugens prestanda. Produktivitet hänger ihop med kontroll. Därför är HTC D0 utrustad med en digital kontrollpanel (HMI) där centrala funktioner av stoftavskiljaren kan övervakas. En 3,5 LCD-skärm ger skarp och tydlig information om det som är kritiskt för en optimal dammupptagning som luftflöde, undertryck och filterstatus. Fjärranslut din DURATIQ slipmaskin och du kan starta/stoppa, rensa filtren samt få viktiga notiser till skärmen på din slipmaskin eller fjärrkontroll. Allt för att du ska kunna fokusera på golvet och i slutändan spara tid och pengar Kontrollpanel - översikt 1. ON/STANDBY. Rensa filter* 2. START/STOPP av stoftavskiljarmotor* 7. Dammtömning* 2 Undertrycksmätare ger information om hur hårt sugen belastas. Filterstatusmätaren ger information om hur igensatta (blockerade) filtren är. 3. Knappar för menyhantering 4. LCD display, 3,5 * 5. Varning och larm-indikering* 8. Tända/släcka belysning 9. Indikering om fjärranslutning med en DURATIQ slipmaskin * funktion som kan skötas från en tillkopplad DURATIQ slipmaskin. Fjärranslut HTC D0 med en DURATIQ och styr stoftavskiljaren på distans från slipmaskinens kontrollpanel eller fjärrkontroll.

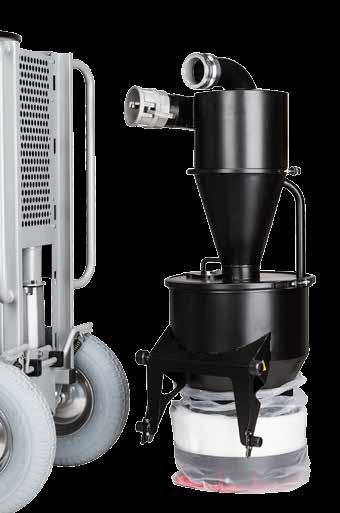

4 Produktivitet Produktivitet 7 Innovativ. Anpassad för golvslipning. Lätthanterlig by-pass ventil Töm föravskiljaren på damm och byt dammsäck i lugn och ro utan att stoppa driften genom att stänga by-pass ventilen med ett enkelt handgrepp. Integrerad föravskiljare Den integrerade föravskiljaren fångar 95% av stoftet och endast det finaste dammet passerar till huvudfiltret. Detta förlänger livslängden på huvudfiltret. Ny högeffektiv filterrensningsfunktion Ny effektiv filterrensningsfunktion ger snabba, repeterbara och effektiva filterrensningar. Manövreras enkelt med två knappar. Som tillval kan funktionen manövreras automatiskt eller via en fjärransluten DURATIQ slipmaskin. Automatisk filterrensning* Som tillval finns automatik som sköter filterrensningen när det är dags, enligt parametrar som läses av kontinuerligt av inbyggda sensorer. Detta ger avbrottsfri drift och en jämnare dammupptagningskapacitet över tid. PTFE-belagt konfilter Huvudfiltret har en PTFE (teflon) beläggning som gör att dammet lossnar lättare och snabbare vid en filterrensning. Ger ett högre luftflöde genom filtret och därmed bättre dammupptagning. För dig som slipar golv Kan styras från en DURATIQ golvslipmaskin Integrerad föravskiljare som fångar upp till 95% av dammet Automatisk filterrensning ger kontinuerlig drift Digital kontrollpanel En digital kontrollpanel (HMI) med en 3,5 LCD skärm ger skarp och tydlig information även på långt håll. Läs av luftflöde, undertryck och filterstatus snabbt och överskådligt. Säker utloppsventil (duck bill valve) Stort utloppshål (Ø 29cm) med en flexibel gummiventil tömmer cyklonen på damm säkert och effektivt. Den innovativa konstruktionen av gummi, istället för en konventionell lucka, minskar risken för punktering av dammsäcken. *Tillval. Se sida 14 för samtliga tillval.

5 Fokusera på golvet

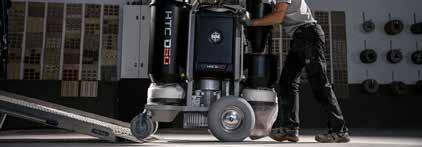

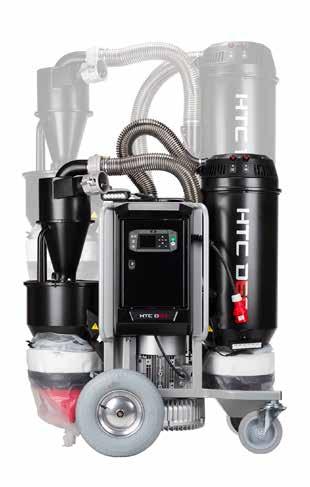

6 10 Hanterbarhet Hanterbarhet 11 Lätthanterlig. Samtidigt ett kraftpaket. En viktig del av en god arbetsmiljö är ergonomi. Att tunga maskiner upplevs som lätthanterliga, är något vi på HTC strävar efter vid utveckling av nya maskiner. BREDD 8 CM HTC D0 har många ergonomiska egenskaper som underlättar operatörens vardag vid slipning och transport. Enklare att lyfta med truck. Extra stora hjul, både fram och bak, gör stor skillnad när man ska över t.ex en tröskel. Låg höjd vid transportläge gör att förflyttning och lastning går smidigt. D0 är en robust stoftavskiljare, men samtidigt kompakt nog för att enkelt kunna hanteras av operatören själv. DEMONTERBAR CYKLON Lyft av föravskiljaren med ett enkelt handgrepp vid behov. JUSTERBAR HÖJD Justerbar höjd i fyra positioner. Två driftslägen och två transportlägen. Stora hjul och handtag samt en låg tyngdpunkt gör HTC D0 enkel att transportera. ANPASSAD BREDD Bredden på 8 cm gör att den passerar en standard dörröppning utan problem. STORA HJUL MED BROMS Stora hjul både fram och bak gör stoftavsiljaren lättmanövrerad på mjuka underlag samt över trösklar. Kraftig och lätthanterlig broms. LYFTPUNKTER FÖR GAFFELTRUCK Inbyggda och stabila lyftpunkter för gaffeltruck och lyftband.

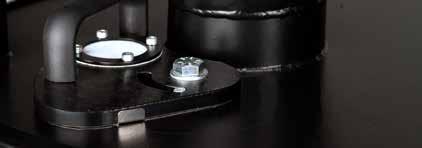

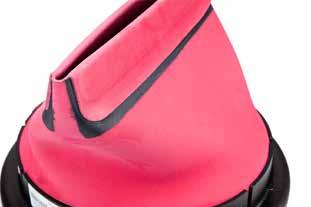

7 12 Säkerhet Säkerhet 13 Säker på att samla dammet. H13 filter standard SÄKERT FILTERBYTE LÄTTÅTKOMLIGT HEPA H13 FILTER Ergonomiskt och enkelt byte av konfiltret ger Finfiltret som samlar upp det finaste och farminskad risk för dammspridning vid service- ligaste dammet sitter monterat lättillgängligt. tillfällena. Detta ger ett enkelt och säkert filterbyte med minimerad risk för dammspridning. AUTOMATISK FILTERRENSNING Som tillval finns automatsik filterrensning. Detta säkerställer ett jämnt luftflöde genom filtrena över tid och därmed en bibehållen dammupptagning under hela slipprocessen. SÄKER UTLOPSSVENTIL En flexibel gummiventil (duck bill valve) istället för mekanisk lucka för dammtömning ur cyklonerna, eliminerar risken för punkterad dammpåse. Säker för dig. DAMMSÄCK I KRAFTIGT MATERIAL Dammsäcken (Longopac) som är tillverkad i extra tjockt material (8 µ) förvarar dammet säkert och medför snabba säckbyten utan kontakt med dammet. HEPA H13 standard och lättåtkomliga filter vid behov av service, minskar risken för exponering för skadligt damm. SYSTEMSYNERGIER LÅG TYNGDPUNKT Rejäla handtag samt en låg tyngdpunkt gör HTC D0 enkel att transportera på arbetsplatsen eller in i fordon. STORA HJUL MED BROMS Stora hjul både fram och bak gör stoftavskiljaren lättmanövrered på mjuka underlag samt över trösklar. Kraftig och lätthanterlig broms. LÄTTMANÖVRERAD BYPASSVENTIL Ergonomiskt utformad bypassventil. Öppna och stäng enkelt med en hand utan klämrisk. ENKELT SNABBLÅSSYSTEM Öppna och stäng olika delar av stoftavskiljaren med ett enkelt handgrepp. Säker och snabb åtkomst vid filterbyten och rengörning. Koppla HTC D0 till en HTC slipmaskin med en flytande kåpa så får du en tät och säker dammtransport, från golvet till dammsäcken.

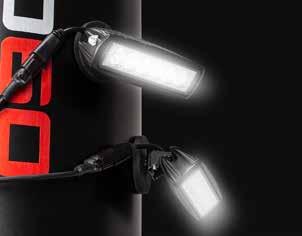

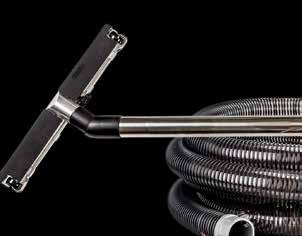

8 14 Tillvalen Tekniska data 15 Tillvalen Tekniska specifikationer STANDARD Art nr. FILTERRENSNINGSAUTOMATIK* Välj till filterrensningsautomatik och maskinen sköter filterrensningen själv när det är dags. DURATIQ FJÄRRANSLUTNING* Fjärranslut HTC D0 med en DURATIQ och styr stoftavskiljaren på distans från slipmaskinens kontrollpanel eller fjärrkontroll. LED-LJUS* Två separata LED-ljus med spiralsladd ger extra ljus på arbetsområdet. Placeras fritt med magneter. * En option som även kan eftermonteras. Mått Vy ovanfrån Städ-kit som inkluderar rör med camlockanslutning och munstycke mm / 75, in Lägsta transportläge Högsta driftsläge HTC D0 HTC D Motor kw 5,5 5,5,3 Ström A Spänning V 3 x x x 480 Frekvens Hz Vikt kg mm 1235x80x x80x x80x1400 mm m3/h 1235x80x x80x x80x Hz 0Hz 50Hz 0Hz 0Hz 50Hz 0Hz 50Hz 0Hz 0Hz Transportmått l x b x h Arbetsmått l x b x h Teoretiskt maxflöde Initialt luftflöde maskin (ca) m3/h Maximalt undertryck mbar Huvudfiltrets yta m² Hepa 13-filtrets yta m² HEPA H13 HEPA H13 HEPA H13 HEPA-klassificering 1400 mm / 55,1 in 80 mm / 2,8 in 1235 mm / 4, in STÄD-KIT HTC D0 Ljudtrycksnivå enligt ISO dba Ljudtrycksnivå enligt ISO 3741 dba Rekommenderad minsta kabelarea mm²,0 (AWG10) 2,5 (AWG14) 2,5 (AWG14) Camlock anslutning tum Rekommenderad storlek på slipmaskin mm
