1 S K A N D I N A V I A HyvleriVerktyg 2.2 FRÄSAR KUTTRAR KUTTERSTÅL HYDROBUSSNINGAR SLIPSKIVOR BRYNEN Scandinavia AB Tel Fax info@woodcontrol.se

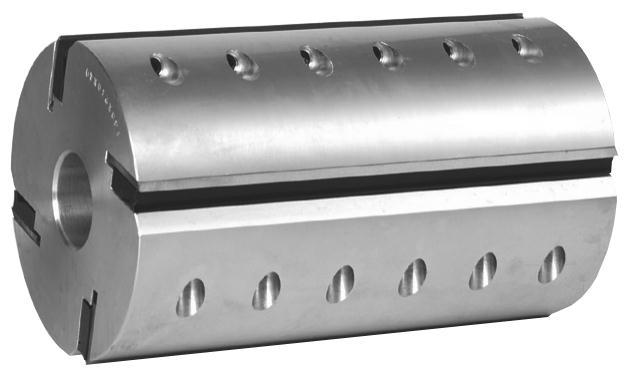

2 Hyvelkutter För rundkutterstål 3 mm Hyvelkuttrar för 3 mm:s rundkutterstål. Avvikande dimensioner kan levereras. Stål- eller aluminiumkropp. Normalt levereras kuttrarna utan stål. 2

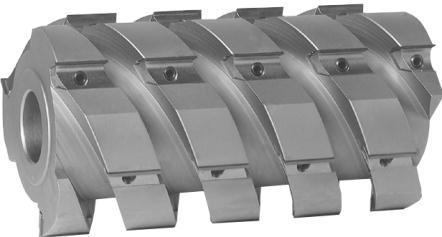

3 Spiralkutter 131 Vändskär Kutter med spiralformad kropp. Hög avverknings förmåga (upp till 6 mm), mindre urflisning och låg bullernivå. Överlappande standard vändskär 30x12x1,5. När en synlig yta bearbetas bör vändskär med svagt avfasade hörn användas. Tre spiraler, dvs. de uppdelade skären arbetar effektivt treskärigt. I tabellen angivet antal skär (Z-NT) avser antal skär sett från verktygets ände samt totalt antal skär. Levereras normalt med lättmetallkropp. Stålkropp om så önskas. Spiralkutter 132 Vändskär Kutter med spiralformad kropp. Högavverknings förmåga, mindre urflisning och låg bullernivå. Överlappande standard vändskär 14x14x2. När en synlig yta bearbetas bör vändskär med avrundade hörn användas. I tabellen angivet antal skär (Z-NT) avser antal spiraler samt totalt antal skär. Effektivt skärantal är hälften. Levereras normalt med lättmetallkropp. Stålkropp om så önskas. Avvikande dimensioner och utförande med integrerat hydrosystem kan levereras. 3

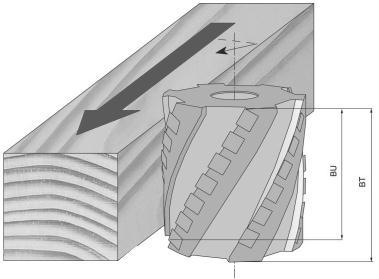

4 Spiralkutter 133 Vändskär axialvinkel Kutter med spiralformad kropp. Två grundvarianter. Singel kutter eller byggbart utförande (se bild överst). Långa gångtider, hög avverkningsförmåga, mindre urflisning och låg bullernivå. Överlappande standard vändskär axiellt snedställda med fyra skäreggar. I tabellen angivet antal skär (Z-NT) avser antal spiraler samt totalt antal skär. Levereras med stål- eller lättmetallkropp. Avvikande dimensioner och utförande med integrerat hydrosystem kan levereras. 4

5 Profilkutter För räfflade blankettstål Kuttrar för 8-10 mm:s räfflade blankettstål. Avvikande dimensioner kan levereras. Normalt levereras kuttrarna utan stål. 5

6 Powerlockverktyg För system Weinig Vi levererar alla verktygstyper för Weinigs Powerlock system. Verktygsspindlar Hydro verktygsspindlar ETP Kuttrar för Centrock vändskär Kuttrar för räfflade blankettstål Vändskär Profilfräsar Kontakta oss för vidare information. Hydro Spiralkutter Stål- eller lättmetallkropp. Dimensioner och utförande efter önskemål. Kontakta oss för vidare information. Vändskär: 15x15x2,5 6

7 Hydrokutter För 3 mm rundkutterstål Hydrokuttrar för släta 3 mm:s rundkutterstål där dimensioner och utförande anpassas efter önskemål och maskin. Nedanstående dimensionsexempel följer Weinigs standard. 7

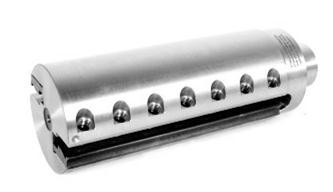

8 Mega Block - Hydrowedge För räfflade kutterstål 4 mm Mega Block / Hydro Wedge kuttrarna har ett unikt utförande. Tryckkilarna och de räfflade kutterstålen fixeras hydrauliskt när kuttern trycksätts på spindel. Inga kutterskruvar! Stålmontage går mycket snabbt jämfört med traditionella kuttrar. Även utförande för 8 mm blankettstål kan levereras. Kuttrarna levereras med stål. Mega Block Hydrowedge Stål/Alu För räfflade kutterstål 4 mm Mega Block / Hydro Wedge kuttrarna finns även i en variant med aluminium i mittdelen. Detta utförande sparar mycket vikt vid de större dimensionerna. Avvikande dimensioner kan levereras. Kuttrarna levereras med stål. 8

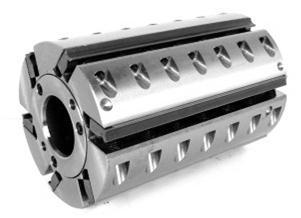

9 Hydro Profilkutter För räfflade blankettstål Hydrokuttrar för 8-10 mm:s räfflade blankettstål där dimensioner och utförande anpassas efter dina önskemål och din maskin. Dessa dimensionsexempel följer Weinigs standard. Normalt levereras kuttrarna utan stål. 9

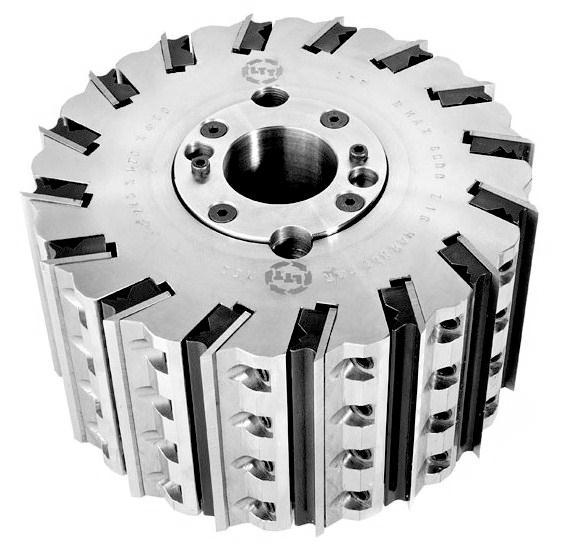

10 Not- och spontfräsar HL solida avbackningsslipade HS bestyckade skålslipade HW bestyckade skålslipade Vi levererar not- och spontverktyg där utförandet anpassas efter dina önskemål, din produkt och din maskin. Alternativa utförande: HL solida avbackningsslipade HS bestyckade skålslipade HW bestyckade skålslipade ETP hydrobussning typ B eller C rekommenderas för delade, shimsbara verktyg. 10

11 Profilfräsar HL solida avbackningsslipade HS bestyckade skålslipade HW bestyckade skålslipade Vi levererar profilfräsar där utförandet anpassas efter dina önskemål, din produkt och din maskin. Alternativa utförande: HL solida avbackningsslipade HS bestyckade skålslipade HW bestyckade skålslipade ETP hydrobussning eller fast integrerat hydrosystem. 11

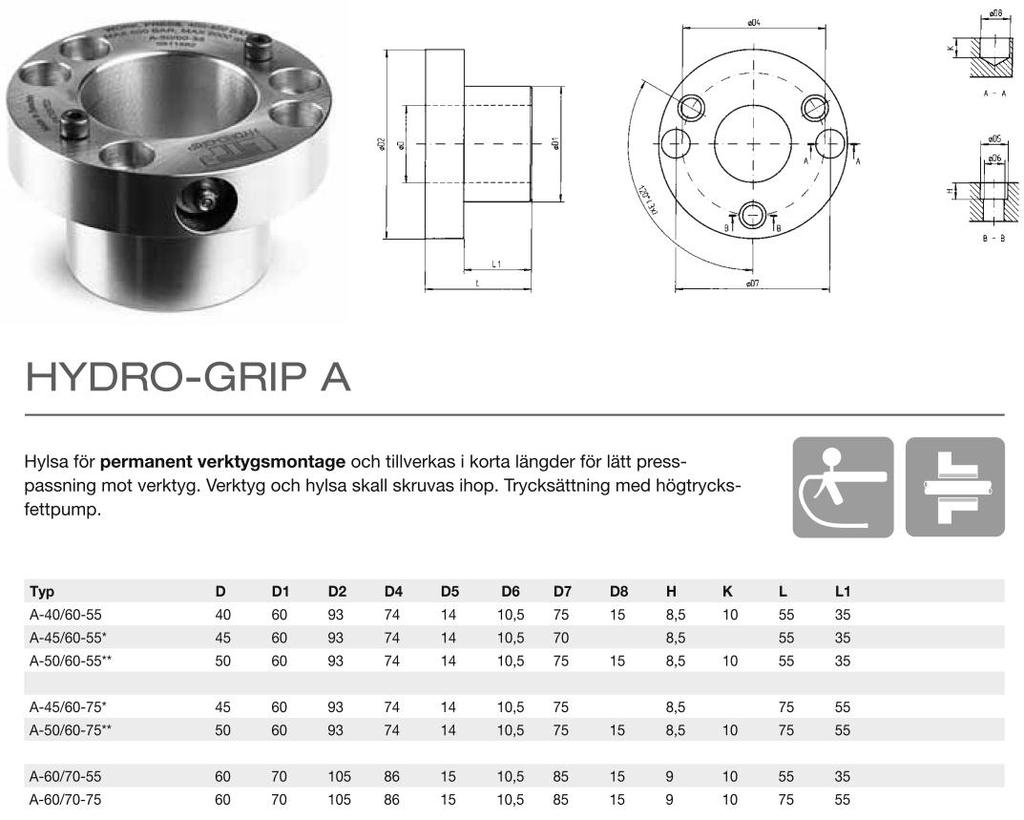

12 Hydrobussning ETP 12

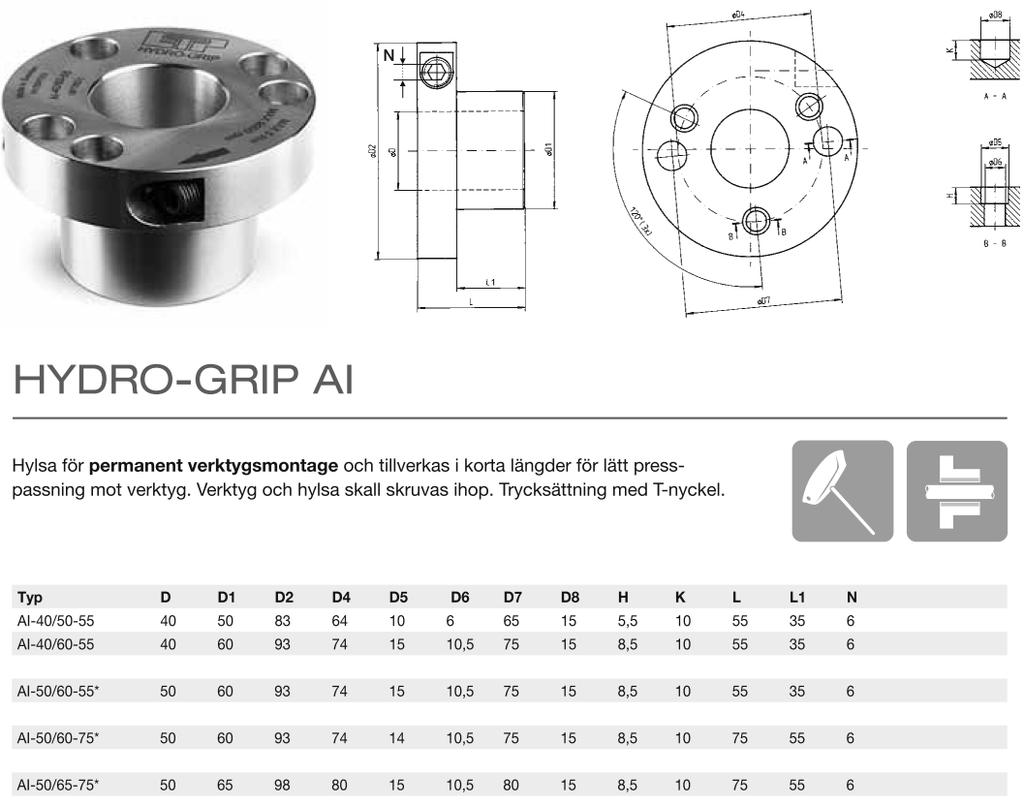

13 Hydrobussning ETP 13

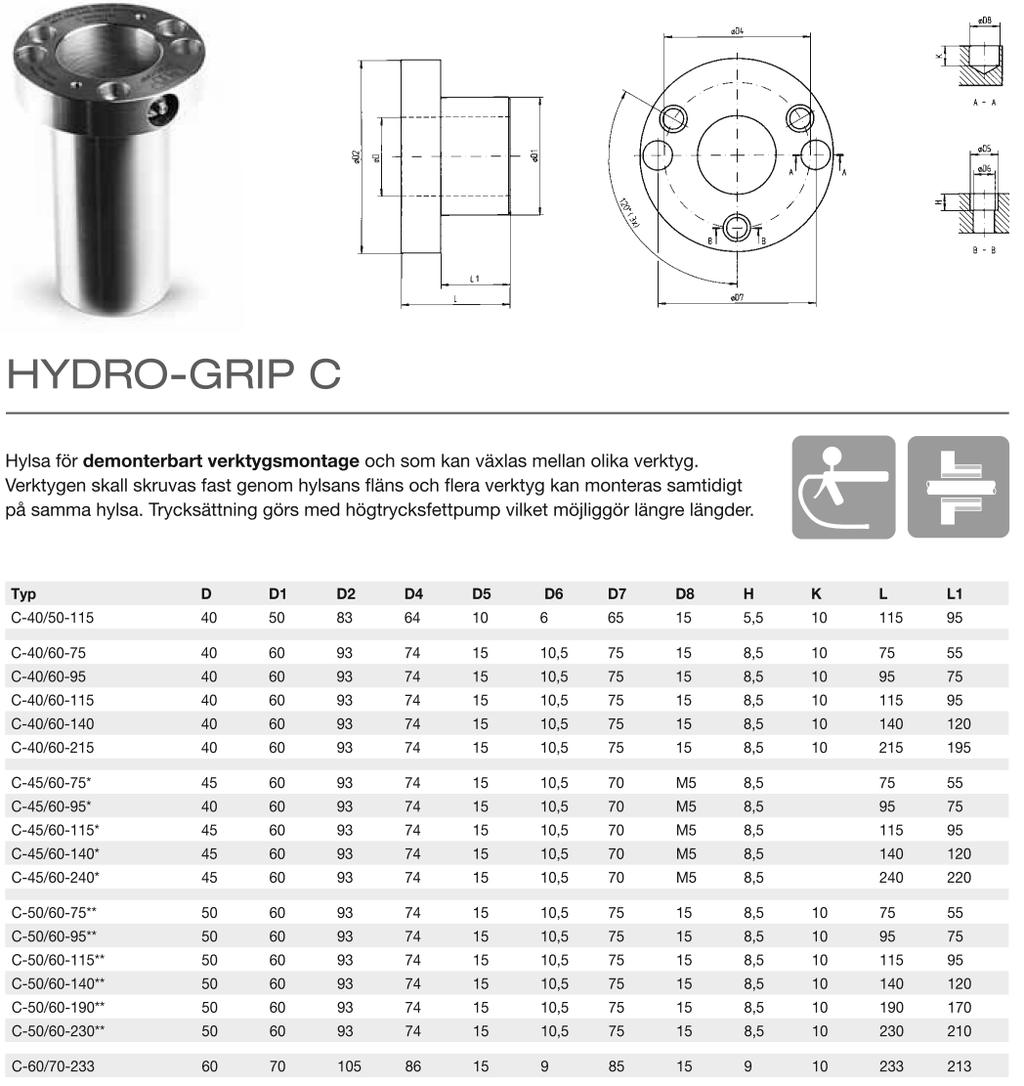

14 Hydrobussning ETP 14

15 Hydrobussning ETP 15

16 Fettpatron F-01 16

17 Rundkutterstål HPS, HSS18%, HW 3 mm Kutterstål med slät baksida. HSS alternativt HPS. HPS är utvecklad under senare tid och har till stor del ersatt Snabbstål och legerade verktygsstål. HPS stålen har en fördelaktig kombination av hårdhet och seghet. HSS är bästa valet om maximalt antal löpmeter eftersträvas i kvistfria mjuka till medelhårda träslag. HW (hårdmetall rekommenderas för hårda träslag samt skivmaterial. Avvikande längder kan levereras. Stålen kan även levereras parvis vägda. 17

18 Rundkutterstål räfflade HPS, HS 4 mm Kutterstål med räfflad baksida. HS alternativt HPS där HS är den ursprungliga ståltypen. HPS är utvecklad under senare tid och har till stor del ersatt HSS. HPS är segare och marginellt mjukare än HS. HPS har ett attraktivare pris än HS. HS är bästa valet om maximalt antal löpmeter eftersträvas i kvistfria mjuka till medelhårda träslag. Avvikande längder kan levereras. Stålen kan även levereras parvis vägda. 18

19 Blankettstål räfflade HPS, HS 8 mm Blankettstålsämne i HPS alternativt HS. HS är den ursprungliga ståltypen. HPS är utvecklad under senare tid och har till stor del ersatt HS. HPS är segare och marginellt mjukare än HS. HPS har ett attraktivare pris än HS. 19

20 Blankettstål räfflade HPS, HS 6 mm Blankettstålsämne i HPS alternativt HS. HS är den ursprungliga ståltypen. HPS är utvecklad under senare tid och har till stor del ersatt HS. HPS är segare och marginellt mjukare än HS. HPS har ett attraktivare pris än HS. 20

21 Blankettstål räfflade HPS, HS 5 mm Blankettstålsämne i HPS alternativt HS. HS är den ursprungliga ståltypen. HPS är utvecklad under senare tid och har till stor del ersatt HS. HPS är segare och marginellt mjukare än HS. HPS har ett attraktivare pris än HS. 21

22 Blankettstål räfflade HW 8, 10 mm Hårdmetallbestyckade blankettstålsämnen. Avvikande dimensioner kan levereras. 22

23 Blankettstål räfflade HW SpeedPac Med SpeedPac slipas stödplattan separat. Fördelen blir att diamant slipskivan inte arbetar i både stål och hårdmetall samtidigt. Dvs. bättre livslängd på diamantslipskivan. 23

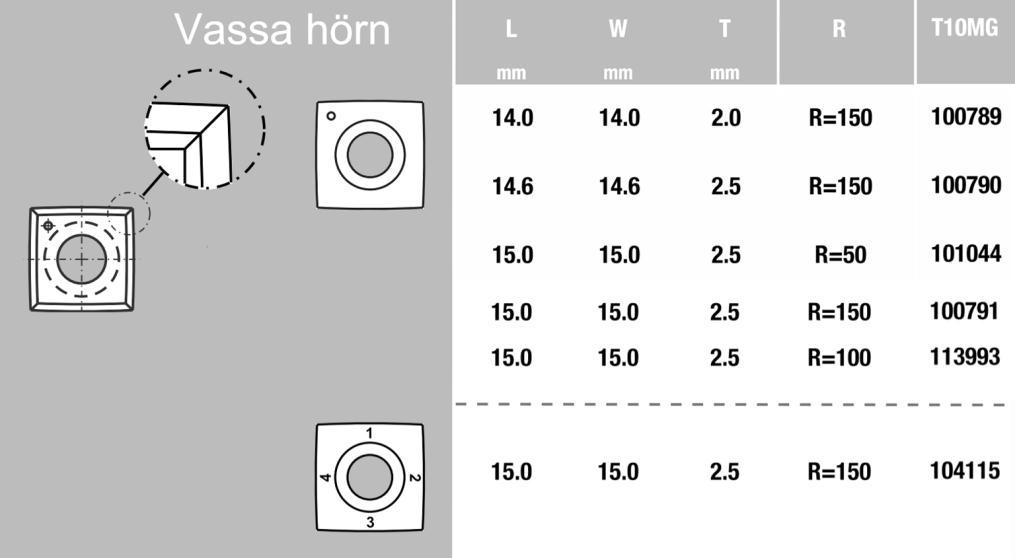

24 Utfyllnadskil räfflad Monteras i tomma spår om inte hela profilkutterns skärantal utnyttjas. Vändskär HW för spiralkuttrar 24

25 Klyvsågklingor för hyvlar 25

26 Diamant- och Bornitridslipskivor Form 12A2 Form 11V9 Form 6A9 Form 15V9 Passar bl.a Schneeberger 26
