IF96015 är kompatibel med Nemo 96 HD HD+ HDLe. Läs informationen nedan och spara din dyrbara tid!

Transkript

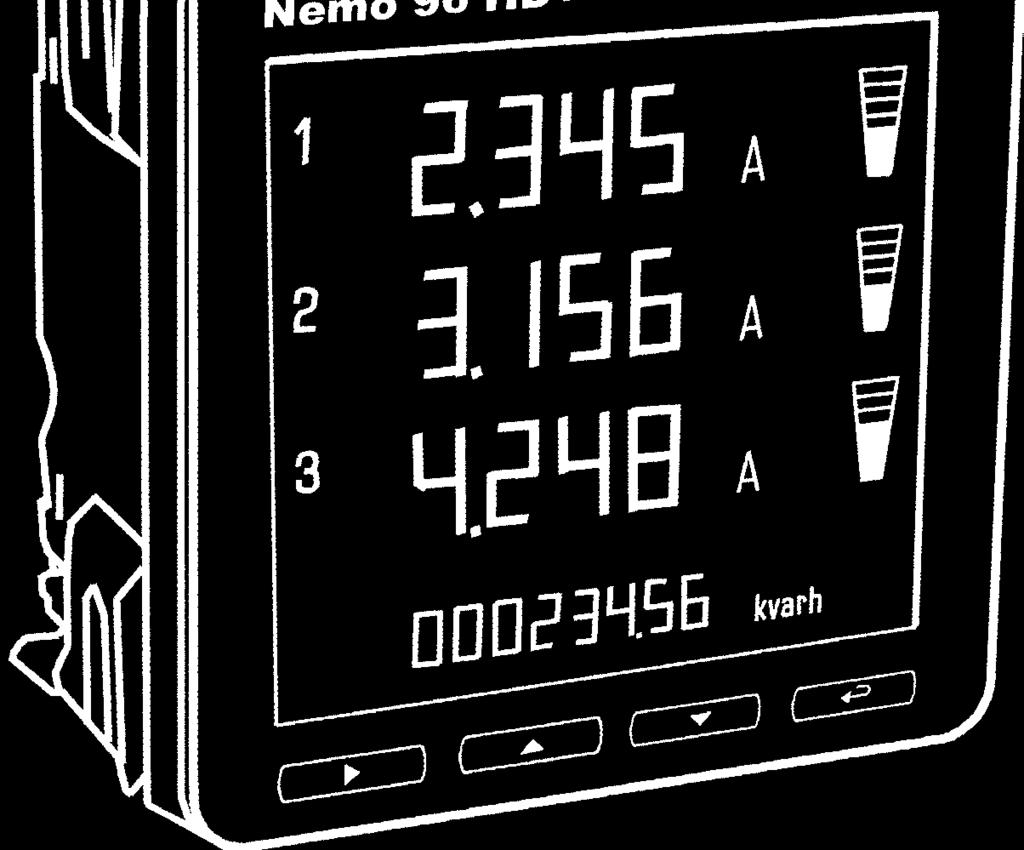

1 Ethernet / TCP modul IF96015 med webbserver Manual IF96015 är kompatibel med Nemo 96 HD HD+ HDLe Läs informationen nedan och spara din dyrbara tid! Via telefon-support har vi förstått att viktiga moment emellanåt försummas i samband med Inkoppling och Programmering. Vi vill bidra till att Du snabbt blir bekväm med produkten och väljer därför att sätta fokus på några viktiga moment - direkt på FÖRSTA SIDAN. Kontroll av Instrumentets programversion (firmware) Anslut hjälpspänning till terminalerna på Nemo 96HD / HD+ / HDLe Stega med U till den sista skärmen där versionen visas. Se bild. HD/HD+ Vid lägre version än 2.33 måste utbyte alt. uppgradering ske. HDLe Vid lägre version än 1.00 måste utbyte alt. uppgradering ske. HDLe HD/HD+ 3n3E U n3E U 1.00 Koppla bort hjälpspänningen innan modulen monteras I annat fall kan skada uppstå i modulen alternativt instrumentet. Placera modulen i rätt uttag på instrumentets baksida IF96015 kan endast monteras i uttag A. Val av protokoll måste göras i Setup 3 - se sid 3 Montageinstruktion sid 2. Efter korrekt konfiguration adderar Nemo96 HD / HD+ / HDLe de programmeringssteg som krävs för respektive protokoll. Notera skillnaden i val av protokoll mellan HD/HD+ och HDLe. Modbus - M-bus - BACnet - Modbus TCP/IP - N2 JC - Mb 2 - Mb 3 Programmera Setup 3 innan Setup 1 Välj mode Bridge alt. Web - se sid 8 Bridge används då avläsning sker via ett visningsprogram typ MIDAs. Web används då avläsning sker direkt via browser info@taljemat.se Tel: Sid 1 (16)

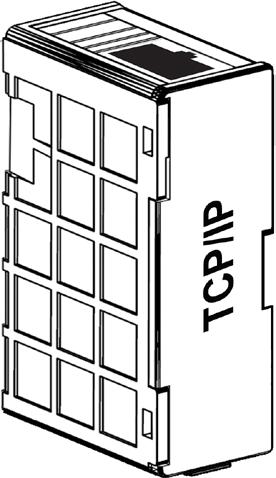

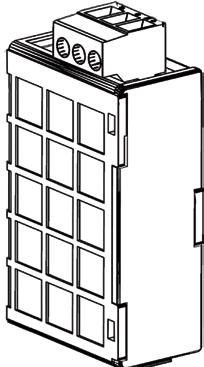

2 Innehåll 1. Montering av modulen... sid 2 7. Konfigurera IP-adress i PC:n... sid Knapparnas funktioner i setup... sid 2 8. Fabriksåterställning av modulen.. sid Val av protokoll - Setup 3... sid 3 9. Inkoppling... sid Programmering - Setup 1... sid Tekniska data... sid Konfigurera nätmask och IP... sid Samtliga moduler- översikt... sid Webbaserad visning av mätdata.. sid 8 1. Montage och låsning av moduler 1 Avlägsna med en skruvmejsel täcklocket vid den plats där modulen ska monteras. 2 Dra ut det röda låsblecket i pilens riktning Skjut tillbaka låsblecket för att fixera modulen. 3 Montera modulen i rätt uttag. IF96015 kan enbart monteras i slot: A Knapparnas funktioner i Setup Tryck samtidigt på knapparna UPP / NED för att öppna setup-menyn Förflyttar markören ett steg åt höger. Stega uppåt mellan tillgängliga alternativ. Öka valören på markerad siffra. Stega nedåt mellan tillgängliga alternativ. Minska valören på markerad siffra Enter - bekräftar gjorda val / gå vidare till nästa steg. Genväg till de programmeringssteg som är specifika för modulen. Backa ett steg i setup-menyn Gå ur setup utan att ändringar sparas. 2

3 3. Val av protokoll - Setup START - Lösenord Tryck samtidigt på för att öppna Setup 3 PASS 0000 Mata in lösenordet 3002 som skyddar Setup 3 enligt instruktionen nedan: Blinkande siffra visar markörens position. Öka siffrans valör med pil Förflytta markören till höger med pil Öka siffrans valör med pil PASS PASS PASS PASS 0000 x x x Tryck för att bekräfta inmatningen. 3.2 Val av protokoll SEL PrOt NdbS Select Protocol Modbus HD/HD+ Web NdbS Modbus NbUS M-bus bacn BACnet Bridge NtCP Modbus/TCP n2 N2 - JC HDLe NdbS Modbus bacn BACnet NbUS M-bus Nb 2 M-bus 2 Nb 3 M-bus 3 SAUE SaUe bekräftar att ändringarna sparats. Setup 3 är nu avslutad. Nemo 96 HD återgår till driftläge / mätläge. 4. Programmering - Setup START - Lösenord Tryck samtidigt på för att öppna Setup 1 Blinkande siffra visar markörens position. PASS 0000 Öka valören på markerad siffra med pil PASS Setup 1skyddas av lösenord Följ instruktionen Tryck för att bekräfta inmatningen.... fortsättning sid 4 3

4 4.2 1 L i n1 V Genväg till parametrar som avser IF96015 I displayen visas nu programmeringssteg nr 1 som avser instrumentet Nemo 96 HD. ProgrAN Tryck samtidigt på de steg som avser modulen IF96015 för att hoppa direkt till 4.3 Fysisk adress i nätverket ---A Addr 255 Följ exemplet nedan hur addess 23 matas in. x x3 Minimerade symboler x2 Done! 4.4 Baud rate ---a baud 9.6 CONN. k Paritet ---A PAr none none odd EUEn 4.6 Swap Word ---A UOrd bend bend lend suap 4.7 Ändra lösenord PASS Här kan det fabriksinställda lösenordet ändras till ett personligt. Gå vidare med om du väljer att behålla default-värdet. SAUE Nemo 96HD återgår nu till driftläge / mätläge. 4

5 5. Konfigurering av IP-adress, nätmask mm 5.1 Anslut till PC / Nätverk Anslut TCP-modulen till nätverket via switch, alternativt direkt till datorns RJ45-kontakt. Först därefter kopplas hjälpspänning till plintarna på Nemo-instrumentet. Vid anslutning till nätverket, via switch, använd en rak Ethernet-kabel, godkänd för lägst kategori 5. Vid direktanslutning till PC, använd den korsade kabel som medföljer i förpackningen. RJ Identifiera modulens IP- och MAC-adress / Nätmask / Gateway Modulens MAC-adress framgår av enhetens märketikett. Fabriksinställning för modulen IP-adress SUBNET Mask Gateway Vid kommunikation med endast ett instrument, kan fabriksinställningarna oftast användas. Vi rekommenderar dock att detta verifieras med aktuell nätverksadministratör. I ett nätverk MÅSTE samtliga IP-adresser vara unika. Verifiera, med nätverksadministratör, att den adressekvens ni avser att använda är ledig. I ett privat nätverk - som inte publicerar sina adresser på Internet - har adresserna oftast formen XYZ.ABC, där XYZ och ABC är tal mellan 0 och 255 XYZ avser Nätmask ABC är enhetens unika fysiska adress i nätverket. Den dator som ska kommunicera med enheten via Ethernet, måste ha en adress i samma subnät som TCP-modulen xxx Inställningen sker i datorns nätverkskortinställningar.... fortsättning sid 6 5

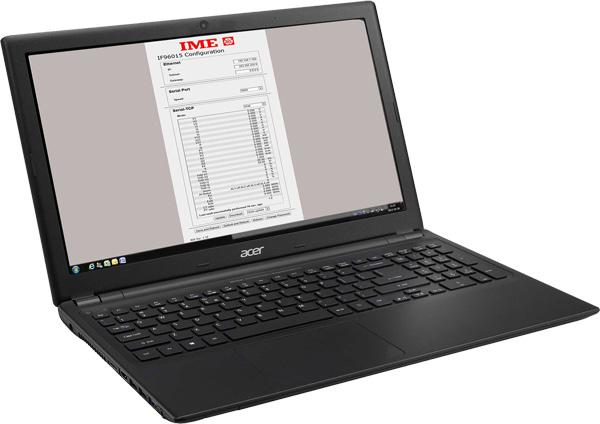

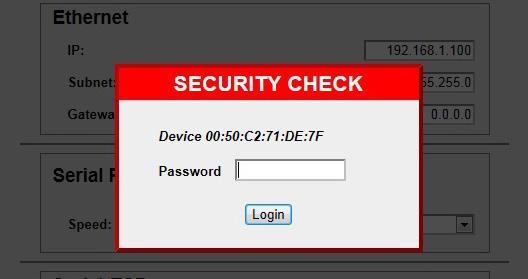

6 5.3 Modifiera modulens IP-adress Starta en web-läsare (t.ex. Edge eller Chrome) på datorn som är ansluten till nätverket Skriv in den fabriksinställda IP-adressen i adressfältet. Om ni redan innan bytt IP på modulen skriver ni in den nya IP-adressen här för att komma åt konfiguration samt tabeller Avsluta med Enter Om detta moment ej fungerar måste troligtvis datorns IP-adress modifieras. Se avsnitt 5 - Konfigurera i PC Nu öppnas inloggningsfönstret. Fabriksinställt Password: Admin Skriv in Admin i dialogrutan. Klicka därefter på Login-knappen. Nu öppnas ett konfigurationsfönster. Se vidare sid 7. 6

7 Konfigurationsfönster Modulens fabriksinställda IP-adress ändras här till en i nätverket unik IP-adress. Vi rekommenderar att Du kontrollerar med nätverksadminstratören att den tänkta nummer-serien är ledig. Modifiering av lösenord kan göras här. TCP-modulens programversion. Notera att gjorda ändringar måste bekräftas med Save and Reboot. Följande parametrar kan konfigureras i modulen: IP address, Subnet och Gateway: Detta är parametrar som nätverksadministratören tillhandahåller. TCP port: TCP timeout: Obligatorisk parameter är för att möjliggöra anslutning i externt nätverk (WAN -Internet). Försäkra dig om att porten i routern är öppen och att portnumret matchar modulens. Den tid under vilken systemet tillåts upprepa försöken att etablera kontakt - innan anslutningen stängs ned. OBS! Värdet måste vara skilt från 0. Klicka på för att spara konfigurationen - och därefter starta om programmet. Ändringsalternativ: Save and Reboot: Default and Reboot: Reboot: Change Password: Spara gjorda ändringar och starta om modulen. Återställ till fabriksinställningarna och starta om modulen. Starta om modulen utan att spara gjorda ändringar. Ändra lösenordet för inloggning som administratör. 7

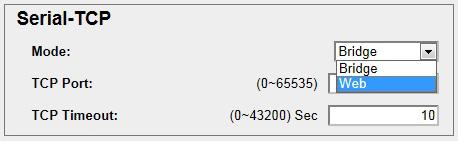

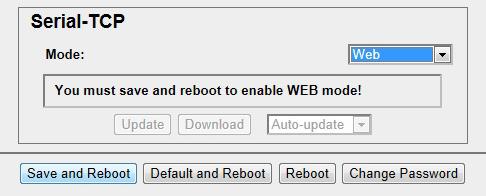

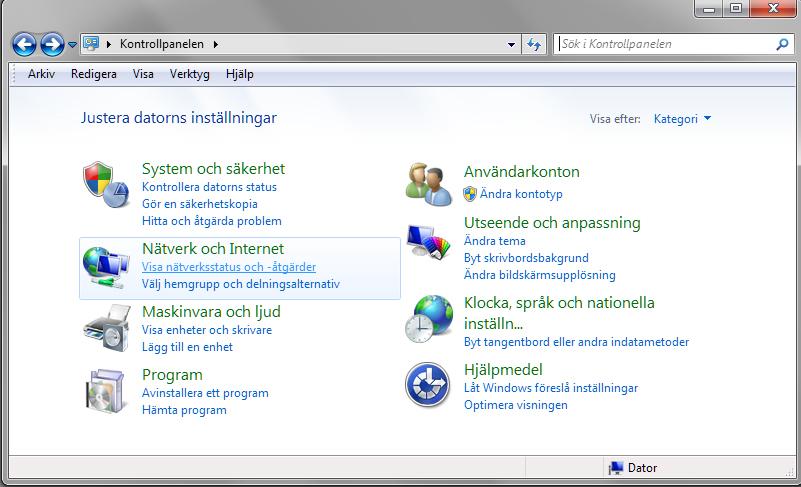

8 6. Webbaserad visning av mätdata Starta web-läsaren. Skriv in IP-adressen för den Ethernetmodul i vilken webb-tabellen ska öppnas. Logga in enligt rutinen som beskrivs i avsnitt 5.3 Modifiera modulens IP I fönstret syns Bridge som defult. Välj istället Web för åtkomst till parametertabellen. Spara valet genom att klicka på Save and Reboot. Ändra protokoll i Nemo HD/HD+ Bridge = Modbus/TCP Web = Modbus Bilden blir mörkare och den vita texten Saving bekräftar att ditt val Web sparas. Du uppmanas nu att åter logga in.... fortsättning sid 9 8

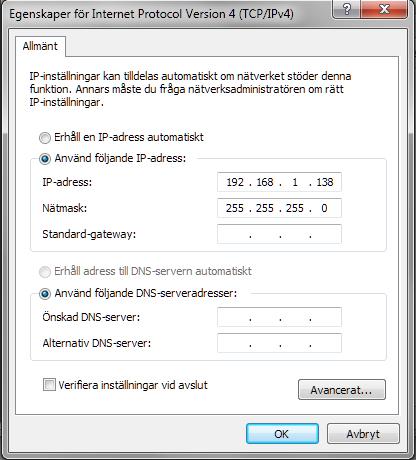

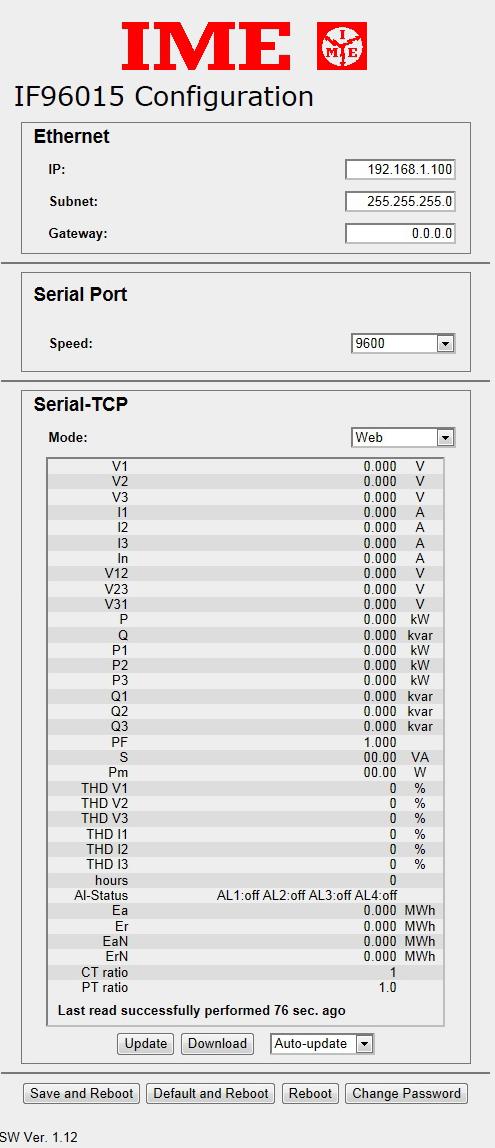

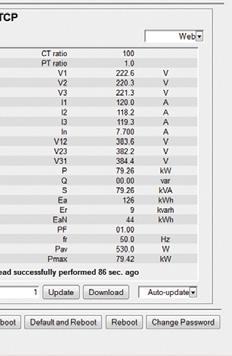

9 Efter lyckad inloggning öppnas webb-tabellen nedan: Förutom elektriska storheter visas: IP adress Subnet Gateway Baud rate Förklaring knapp-texter Update Uppdaterar momentanvärden. Download Ladda ner tabellen och spara filen som en CVS - fil. Därefter kan data importeras i Excel. Save and reboot Sparar och startar om efter genomförda ändringar. Default and reboot Går tillbaka till Start inställning och startar om. Reboot Startar om utan att spara. Change password Byt lösenord. 9

10 7. Konfigurera IP-adress i PC Kontrollera med system/nätverksadministratör att tänkt adressekvens för både TCP-moduler och aktuell dator kan realiseras. Modul och PC måste kommunicera i samma adress-sekvens (Nätmask) Detta betyder: För att modifiera den fabriksinställda IP-adressen i en modul måste använd dator kunna adressera enheter i Nätmask XXX Nedan föjer en bildillustrerad instruktion hur modifiering av IP-adressen sker. Exemplet är gjort i en dator med Windows 7 START - Öppna Windows Startmeny Klicka på Nätverk och Internet... fortsättning sid 11 10

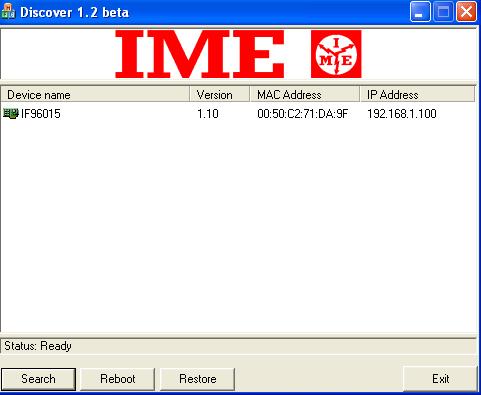

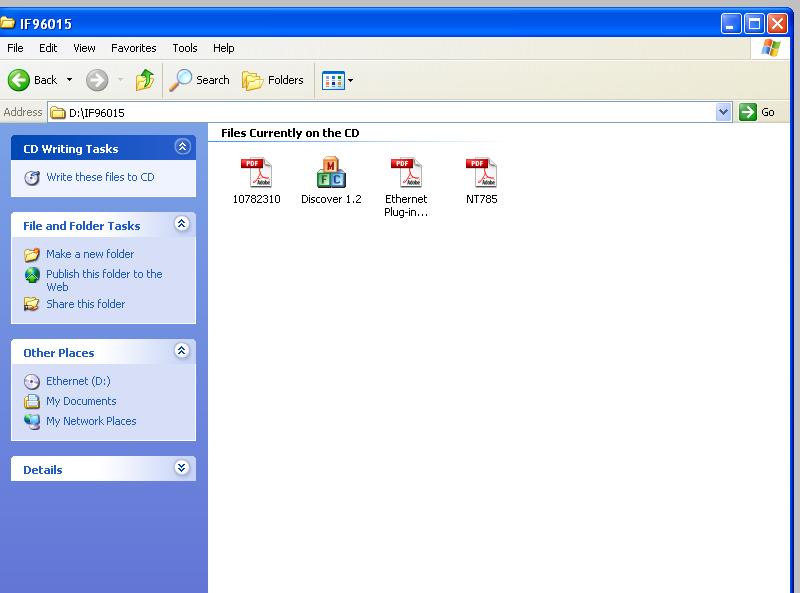

11 Klicka på Ändra inställning för nätverkskort Höger-klicka på Anslutning till lokalt nätverk. Välj Egenskaper... fortsättning sid 12 11

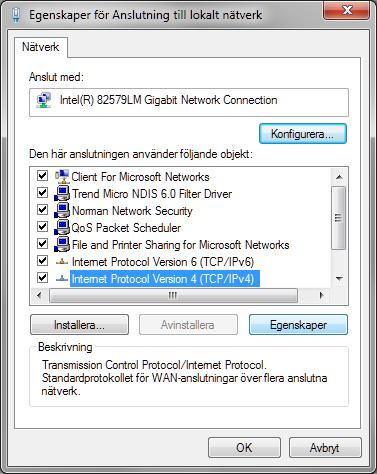

12 Klicka på rullisten - och dra ned till botten av listan. Klicka därefter på Internet Protocol Version 4 (TCP/IPv4). Den blir nu blåmarkerad. Klicka på knappen Egenskaper Vi rekommenderar att du antecknar befintliga inställningar innan modifieringar sker. lätt kan återställa uppgifterna. Skriv in den nya IP-adressen IP: xxx Välj ett nummer mellan Måste vara unikt i nätverket Dock EJ då modulen har detta nummer. Bekräfta genom att klicka på OK. Efter genomförd adressändring i datorn kan övriga moduler tilldelas en unik IP-adress. Detta sker i avsnitt 3.3 Ändra Modulens IP-adress 12

13 8. Fabriksåterställning - med programvara Discover Identifiering av IP-adresser för installerade moduler I förpackningen med modulen, inkluderas även en CD-skiva. CD-skivan innehåller Engelsk dokumentation samt programvaran Discover som används för att identifiera moduler och tillhörande IP-adresser. Discover utgör ett effektivt verktyg vid felsökning. CD med programmet Discover medföljer i modulens förpackning. 8.1 Starta Discover Montera CD-skivan I PC:n Dubbel-klicka på ikonen för foldern IF96015 Dubbel-klicka på ikonen för Discover 13
