1 Svensk Manual [Man_Cire3_SV_1204_Web] Här presenteras några utvalda avsnitt ur den Svenska manualen som totalt omfattar 33 sidor. Manualen är rikligt bildillustrerad vilket hjälper dig att snabbt greppa handhavandet.

2 1. Uppackning identifiering - märkdata 1.1 Kontroll att samtliga artiklar finns med i förpackningen 1 st CIR-e³ Mätenhet 1 st SD-minneskort med kapacitet 2Gb. Se bild F 3 st Flexitänger med omkrets 54cm. Se bild A 6 st Spänningskablar varav 4st för mätkretsen L1 L2 L3 N samt 2st för hjälpspänning. Se bild B 4 st Krokodilklämmor. Se bild B 1 st Kommunikationskabel RS-232. Se bild D 1 st USB kortläsare för SD minneskort. Se bild C 1 st Väska. Se bild E 1 st Engelskspråkig Owners Manual i fullversion 1 st Svensk komprimerad Användarmanual Bild B Bild C Bild F Bild E Bild D 1.2 Kontroll av märkdata Förvissa dig om att märkdata - angiven på huvudenheten Cir-e 3 - överrensstämmer med din beställning samt det elnät i vilket enheten ska brukas. 2. Beskrivning av enheten 2

3 2.1 Identifiering av kontaktdon, kortläsaren samt LED-indikering Kontakt A Kontakt B Fast sken. Fasföljd OK Blinkande. Fasföljd FEL Blinkande Val skalområde Släkt LED... loggning stoppad. Blinkande fel i SD kortet Fast sken loggning aktiv Grön LED indikerar att hjälpspänning är inkopplad Knappen har två funktioner: Tryck > 3 s - Starta / Stoppa loggning Tryck < 3 s - Val av skalområde i strömtänger Kortläsare 2.2 Parametertabell / elektriska storheter / FFT övertonsanalys 3

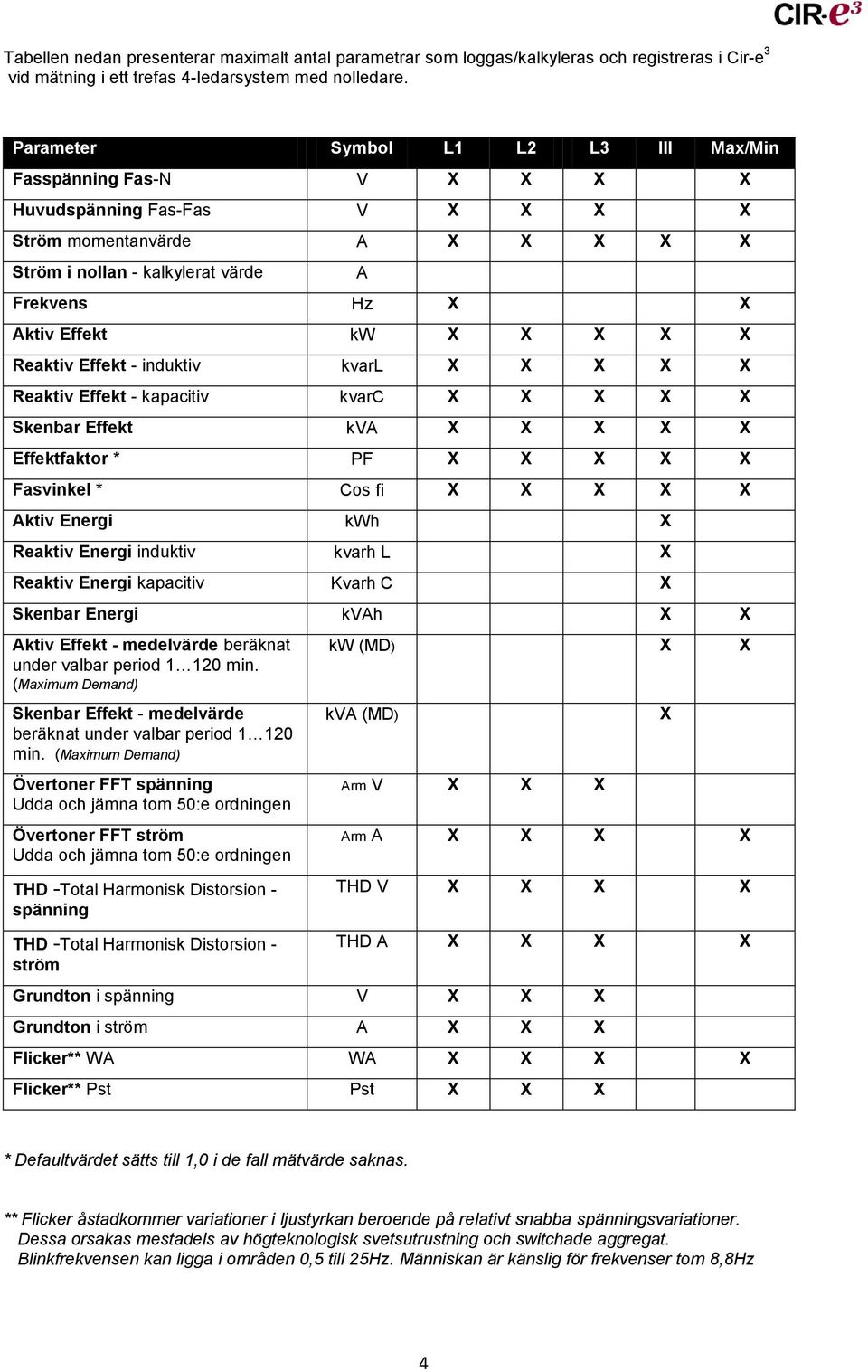

4 Tabellen nedan presenterar maximalt antal parametrar som loggas/kalkyleras och registreras i Cir-e 3 vid mätning i ett trefas 4-ledarsystem med nolledare. Parameter Symbol L1 L2 L3 III Max/Min Fasspänning Fas-N V X X X X Huvudspänning Fas-Fas V X X X X Ström momentanvärde A X X X X X Ström i nollan - kalkylerat värde A Frekvens Hz X X Aktiv Effekt kw X X X X X Reaktiv Effekt - induktiv kvarl X X X X X Reaktiv Effekt - kapacitiv kvarc X X X X X Skenbar Effekt kva X X X X X Effektfaktor * PF X X X X X Fasvinkel * Cos fi X X X X X Aktiv Energi kwh X Reaktiv Energi induktiv kvarh L X Reaktiv Energi kapacitiv Kvarh C X Skenbar Energi kvah X X Aktiv Effekt - medelvärde beräknat under valbar period min. (Maximum Demand) Skenbar Effekt - medelvärde beräknat under valbar period min. (Maximum Demand) Övertoner FFT spänning Udda och jämna tom 50:e ordningen Övertoner FFT ström Udda och jämna tom 50:e ordningen THD -Total Harmonisk Distorsion - spänning THD -Total Harmonisk Distorsion - ström kw (MD) X X kva (MD) Arm V X X X Arm A X X X X THD V X X X X THD A X X X X Grundton i spänning V X X X Grundton i ström A X X X Flicker** WA WA X X X X Flicker** Pst Pst X X X X * Defaultvärdet sätts till 1,0 i de fall mätvärde saknas. ** Flicker åstadkommer variationer i ljustyrkan beroende på relativt snabba spänningsvariationer. Dessa orsakas mestadels av högteknologisk svetsutrustning och switchade aggregat. Blinkfrekvensen kan ligga i områden 0,5 till 25Hz. Människan är känslig för frekvenser tom 8,8Hz 4

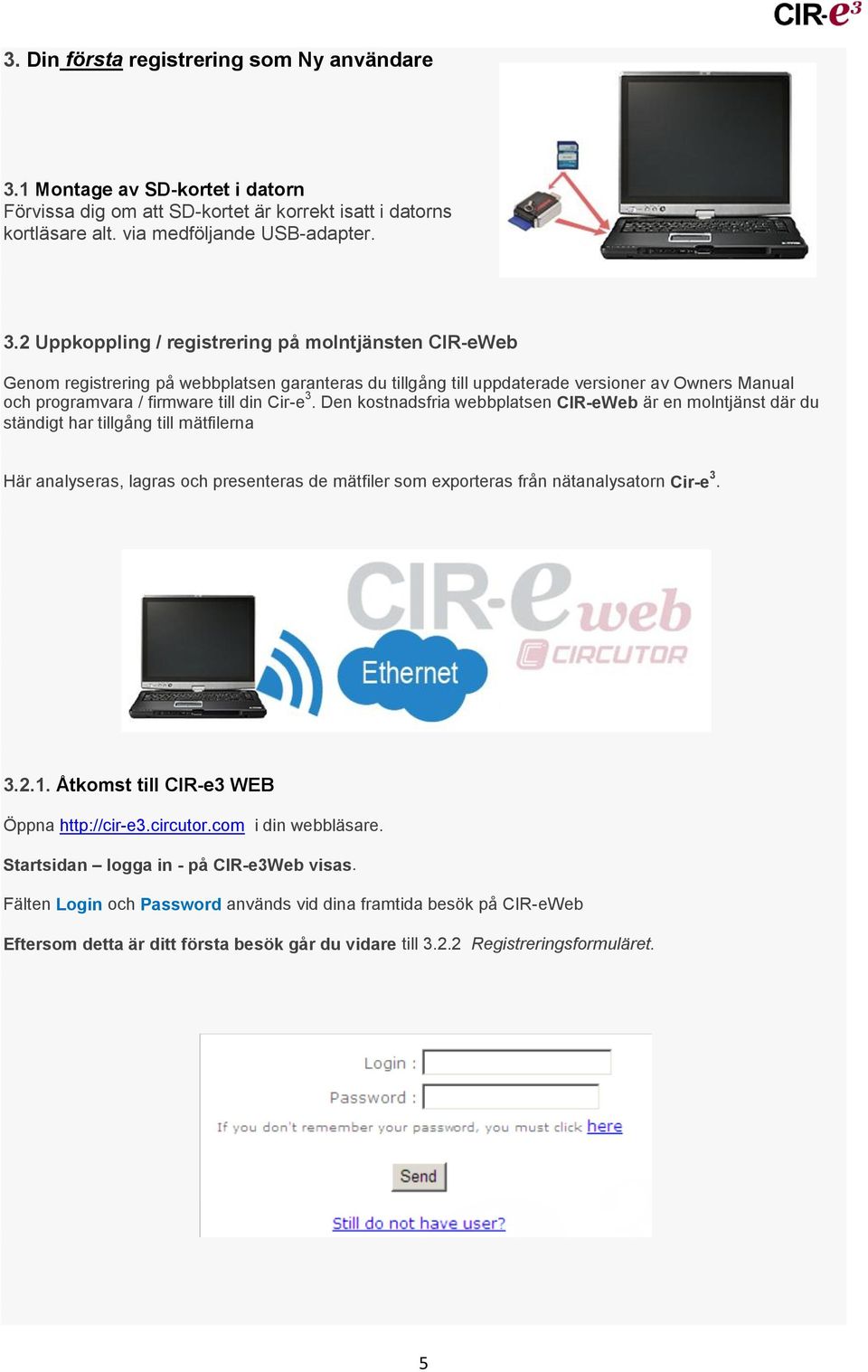

5 3. Din första registrering som Ny användare 3.1 Montage av SD-kortet i datorn Förvissa dig om att SD-kortet är korrekt isatt i datorns kortläsare alt. via medföljande USB-adapter. 3.2 Uppkoppling / registrering på molntjänsten CIR-eWeb Genom registrering på webbplatsen garanteras du tillgång till uppdaterade versioner av Owners Manual och programvara / firmware till din Cir-e 3. Den kostnadsfria webbplatsen CIR-eWeb är en molntjänst där du ständigt har tillgång till mätfilerna Här analyseras, lagras och presenteras de mätfiler som exporteras från nätanalysatorn Cir-e Åtkomst till CIR-e3 WEB Öppna i din webbläsare. Startsidan logga in - på CIR-e3Web visas. Fälten Login och Password används vid dina framtida besök på CIR-eWeb Eftersom detta är ditt första besök går du vidare till Registreringsformuläret. 5

6 Registreringsformuläret Du uppmanas att fylla i registreringsformuläret första gången du ansluter till CIR-eWeb. Därmed garanteras du ett reserverat lagringsutrymme för just Din Cir-e 3 på molntjänsten. Klicka på Still do not have user? för att inleda registreringen. Fyll i samtliga obligatoriska fält markerade med (*) Förklaring av skrivfälten: Login - Använd alfanumeriska värden. Undvik symboler, accenter och andra specialtecken. Password Se info ovan CIF - Företagets organisations nummer. - Kontaktpersonens e-postadress. Company - Företagets namn. Phone:- Kontaktpersonens telefonnummer Description - Beskrivning av kontot. (frivillig uppgift). Time zon - Område / tidszon där enheten kommer att brukas måste anges då programmet använder tidszonen för att beräkna det lokala klockslag som anges vid respektive registrering Godkännande av användarvillkor När formuläret är helt ifyllt ombedes du som ny User att acceptera de villkor som gäller vid användning av denna kostnadsfria molntjänst. Klicka i rutan Accept conditions" om du accepterar villkoren och sen Create user. Angivna data valideras och du är därmed registrerad som ny användare. Välj "Cancel" för att stoppa processen och därmed återgå till föregående skärm. 6
