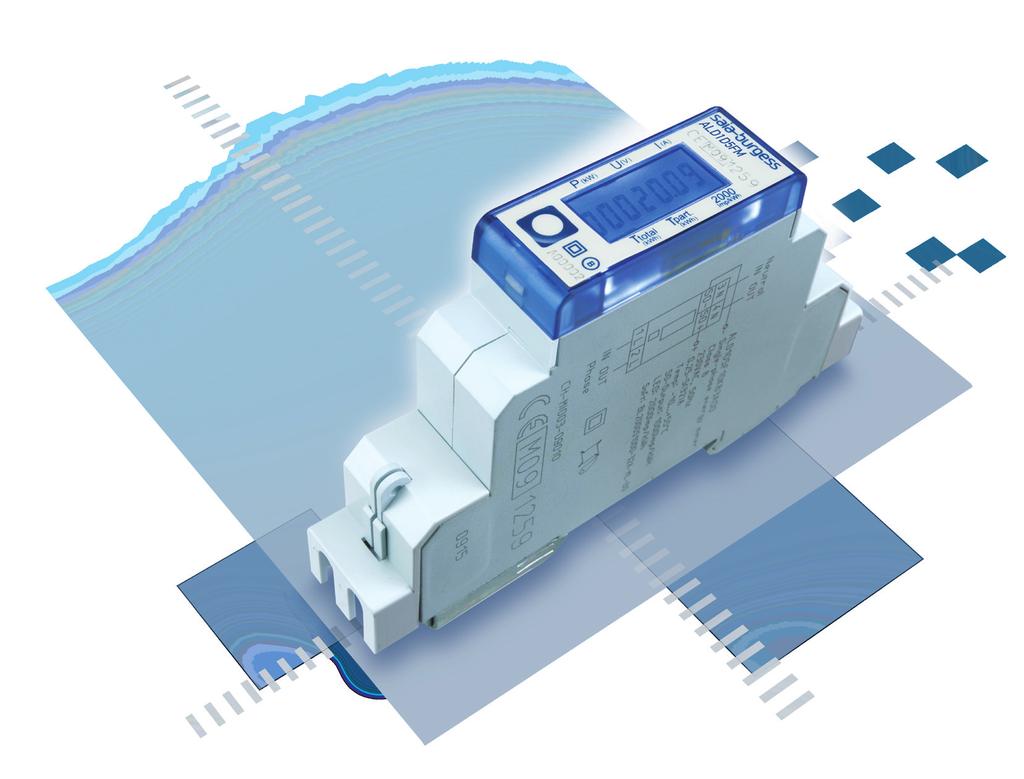

1 Datablad Energimätare med integrerat M-Bussgränssnitt Controls Division ALD1 Energimätare med ett integrerat M-Bussgränssnitt ger möjlighet till direktavläsning av alla relevanta värden som energi (total och partiell), ström, spänning, aktiv och reaktiv effekt. Huvudfunktioner: Enfas energimätare, 230 VAC 50 Hz Direktmätning upp till 32 A Visning av aktiv effekt, spänning och ström M-Bussgränssnitt för inhämtning av data Reaktiv effekt tillgängligt via gränssnitt Upp till 250 mätare kan anslutas till M-Bussgränssnittet Sjusiffrig display Blyförsegling möjlig med kåpa som tillbehör Noggrannhet klass B enligt EN , noggrannhet klass 1 enligt IEC Beställningsnummer: Standardversion: ALD1D5FM00A2A00 MID-version: ALD1D5FM00A3A00 Tekniska data Precisionsklass Driftspänning Referens/ mätström Start-/minström Effektförbrukning B enligt EN , klass 1 enligt IEC VAC, 50 Hz Tolerans 20 % /+15 % I ref = 5 A, I max = 32 A I st = 20 ma, I min = 0.25 A Aktiv 0.4 W per fas Räkneområde Display LCD bakgrundsljus, 5 mm höga siffror Pulser per kwh LC-Display 2000 pulser/kwh Montering Montering Plintanslutning huvudkrets Plintanslutning styrkrets Isolationskaraktäristik På 35 mm DIN-skena, enligt EN60715TH35 Ledararea max. 6 mm 2, skruvmejsel Pozidrive nr. 1, plats nr.1 Vridmoment: 1.2 Nm Ledararea max. 2.5 mm 2, skruvmejsel Pozidrive nr. 0, plats nr.1 Vridmoment: 0.5 Nm 4 kv/50 Hz test enligt VDE0435 för Energimätardelen 6 kv 1.2/50 µs störspänning enligt IEC kv / 50 Hz test enligt VDE0435 för gränssnitt apparatskydd klass II Omgivningstemperatur C Lagringstemperatur C Relativ fuktighet EMC/störningsimmunitet 95 % vid C, utan kondensering Störspänning enligt IEC på huvudkretsen, 4 kv på M-Bussgränssnittet, 1 kv Burstspänning enligt IEC , på huvudkretsen 4 kv på M-Bussgränssnittet1 kv ESD enligt IEC , kontakt 8 kv, luft 15 kv

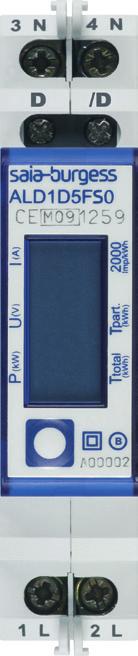

2 Dimensionsdiagram Struktur Visningselement, direktmätning T total (kwh) Indikerar den totala förbrukningen. T part (kwh) Indikerar den partiella förbrukningen. Detta värde kan återställas. P (kw) Indikerar den momentana effekten. U (V) Indikerar spänningen. I (A) Indikerar strömmen pulser/kwh Pulserar enligt mängden använd effekt. Felindikering (Linje 1L/2L inverterad) pulserar med 600/600 ms. Data sheet Saia 2 ALD1, Single-phase energy meter with integrated M-Bus interface

3 Meny för visning av värde på LCD Start T total Total förbrukning Tpart. Partiell förbrukning > 3 s > 3 s P Momentan effekt U Spänning > 3 s I Ström > 2 s 20 s Åter till Start Åter till Start Data sheet Saia ALD1, Single-phase energy meter with integratedm-bus interface 3

4 Anslutningar M-Bus N L1 Teknisk data M-Buss Bussystem Busslängd Överföringshatighet Svarstider (systemsvar) M-Buss Enligt M-Busspecifikation 300, 2400, 9600 Bd. Överföringshastigheten detekteras automatiskt Skriv: upp till 60 ms Läs: upp till 60 ms Dataöverföring: När man läser värdena överförs alla värden i ett telegram. Den stöder följande telegram (se s.6 för mer detaljerad information): Initialisering SND_NKE Svar: 0xE5 Läsa mätare REQ_UD2 Svar: RSP_UD Ändra primäradress SND_UD Svar: 0xE5 Återställ T part SND_UD Svar: 0xE5 Enheten svarar inte på okända frågor. Överföringshastigheten detekteras automatiskt. Enheten har en spänningsövervakning. Vid strömavbrott sparas alla register i EEPROM. Ändra M-Bussadressen direkt i enheten: I menyn, gå till «U. Tryck länge ( 3 sec) MBUS-ADR. Tryck kort M-Bussadress +1, tryck länge M-Bussadress +10. När önskad adress valts, vänta för att validera tills rotmenyn kommer tillbaka. 4 Data sheet Saia ALD1, Single-phase energy meter with integrated M-Bus interface

5 Värdeinformationsfältet (VIF) Ger information av följande datablock om multiplikatorer och enheten. Värdeinformationsfältsutökning (VIFE) Detaljerad information över multiplikatorer och enheten av följande datablock. Datainformationsfält (DIF) Specifiserar hur data ska tolkas av mastern i fråga om längd och kodning. Datainformationsfältsutökning (DIFE) Ger information om tariffer eller subenheter av följande datablock. Läsa mätare Fråga: Svar: REQ_UD2 RSP_UD (se telegramstrukturen) Telegramstruktur 0x68 0x38 0x38 0x68 0x08 PAdr 0x72 ID 0x43 0x4c DEV 02 ACC STAT 0 0 0x8c 0x10 0x04 Eto 0x8c 0x11 0x04 Epa 0x02 0xFD 0xC9 0xFF 0x01 V 0x02 0xFD 0xDB 0xFF 0x01 I 0x02 0xAC 0xFF 0x01 P 0x82 0x40 0xAC 0xFF 0x01 Pr CSum 0x16 Variabel 1, 2 eller 4 byte Byte Innehåll Typ Beskrivning Eto=x 4 b. BCD Total energi Epa=x 4 b. BCD Partiell energi V=x 2 b. Integer Spänning I=x 2 b. Integer Ström P=x 2 b. Integer Effekt Pr=x 2 b. Integer Reaktiv effekt Enhet med multiplikator ALD1 I (Ström) 0.1 [ A ] U (Spänning) 1 [ V ] P active Effekt 0.01 [ kw ] P reactive (Reaktiv effekt) 0.01 [ kvar ] E (Förbrukning) 0.01 [ kwh ] Data sheet Saia ALD1, Single-phase energy meter with integratedm-bus interface 5

6 Telegramstruktur (detaljerad) 1 0x68 Start 2 0x38 L_läs 3 0x38 L_läs 4 0x68 Start 5 0x08 C 6 x Primäradress 7 0x72 CI 8 x ID1 (LSB) 9 x ID2 10 x ID3 11 x ID4 (MSB) 12 0x43 MAN1 13 0x4C MAN2 14 x DEV (typ - version) MED (Elektrisk) 16 x ACC 17 0x01 0x02 0x04 0x08 0x SIG SIG2 20 0x8C DIF 21 0x10 DIFE STAT Applikation upptagen Applikationsfel Låg effekt Permanent fel Temporärt fel 22 0x04 VIF (0.01 kwh) 23 Eto_4 T1 total 24 Eto_3 25 Eto_2 26 Eto_1 27 0x8C DIF 28 0x11 DIFE 29 0x04 VIF (0.01 kwh) 30 Epa_4 T1 Partiell 31 Epa_3 32 Epa_2 33 Epa_1 34 0x02 DIF 35 0xFD VIF 36 0xC9 VIFE (1V) 37 0xFF VIFE 38 0x01 VIFE 39 V_2 Spänning 40 V_1 41 0x02 DIF 42 0xFD VIF 43 0xDB VIFE (0.1 A) 44 0xFF VIFE 45 0x01 VIFE 46 I_2 Ström 47 I_1 48 0x02 DIF 49 0xAC VIF (0.01kW) 50 0xFF VIFE 51 0x01 VIFE 52 P_2 Effekt 53 P_1 54 0x82 DIF 55 0x40 DIFE 56 0xAC VIF (0.01kVAR) 57 0xFF VIFE 58 0x01 VIFE 59 Pr_2 Reaktiv effekt 60 Pr_1 61 CS Checksumma 62 0x16 Stopp Data sheet Saia 6 ALD1, Single-phase energy meter with integrated M-Bus interface

7 Initialisering Återställ ACC (applikationsåterställning) Fråga: SND-NKE Svar: 0xE5 Fråga: SND-UD Svar: 0xE5 Telegramstruktur (kort) 0x10 0x40 Padr CSum 0x16 Telegramstruktur (detaljerad) 1 0x10 Start 2 0x40 Sänd eller svar, återställ 3 Primäradress 4 Checksumma 5 0x16 Stopp Ändring av primäradress Fråga: SND_UD (Byte 6 = aktuell M-Bussadress; Byte 10 = ny adress) Svar: 0xE5 Telegramstruktur (kort) 0x68 0x06 0x06 0x68 0x53 Padr 0x51 0x01 0x7A New A CSum 0x16 Telegramstruktur (detaljerad) 1 0x68 Start 2 0x06 Fältlängd 3 0x06 Fältlängd 4 0x68 Start 5 0x53 C 6 Primäradress 7 0x51 CI 8 0x01 DIF 9 0x7A VIF 10 Ny adress 11 Checksumma 12 0x16 Stopp Telegramstruktur (kort) 0x68 0x03 0x03 0x68 0x53 Padr 0x50 CSum 0x16 Telegramstruktur (detaljerad) 1 0x68 Start 2 0x03 Fältlängd 3 0x03 Fältlängd 4 0x68 Start 5 0x53 C 6 Primäradress 7 0x50 CI 8 Checksumma 9 0x16 Stopp Återställ T part (Applikationsåterställning med subkod) Fråga: SND_UD (Återställ räknare: 0x01 = T1 Part ) Svar: 0xE5 Telegramstruktur (kort) 0x68 0x04 0x04 0x68 0x53 Padr 0x50 0x01 CSum 0x16 Telegramstruktur (detaljerad) 1 0x68 Start 2 0x04 Fältlängd 3 0x04 Fältlängd 4 0x68 Start 5 0x53 C 6 Primäradress 7 0x50 CI 8 0x01 Återställ räknare T1 Part 9 Checksumma Data sheet Saia ALD1, Single-phase energy meter with integratedm-bus interface 7
