1 Datablad Energimätare med integrerat Serie S-Net gränssnitt Controls Division Energimätare med ett integrerat Serial S-Net-gränssnitt ger direkt avläsning av alla relevanta uppgifter, såsom energi (total och partiell), spänning och ström för varje fas och aktiv och reaktiv effekt för varje fas och för de tre faserna. Huvuddragen: 3-fas energimätare, 3 230/400 VAC 50 Hz Direktmätning upp till 65 A Visning av aktiv effekt, spänning och ström för varje fas Visning av aktiv effekt för alla faser S-Bus-gränssnitt för att efterfråga data Reaktiv effekt för varje och/eller alla faser tillgängligt via gränssnittet Upp till 254 mätare kan anslutas till S-Busgränssnittet 7-siffrig display för 1 eller 2 tariffer Blyförsegling möjlig med kåpa som tillbehör Precisionsklass B enligt EN , precisionsklass 1 enligt IEC Beställnigsnummer: Standardversion: ALE3D5FS10C2A00 MID Version: ALE3D5FS10C3A00 Tekniska data Precisionsklass Driftspänning Referens-/ mätström Start/minimumström Effektförbrukning Räkneområde Display Display utan nätström Pulser per Standardversion MID Version B enligt EN , klass 1 enligt IEC /400 VAC, 50 Hz Tolerans -20%/+15% I ref = 10 A, I max = 65 A I st = 40 ma, I min = 0.5 A Aktiv 0.4 W per fas LCD bakgrundsbelysning, siffror 6 mm höga Kondensatorbaserad LCD max. 2 gånger över 10 dagar LCD LED 100 pulser/ pulser/ Montering Montering Terminalanslutningar huvudkrets Terminalanslutningar styrkrets Isolationskaraktäristik Omgivningstemperatur Lagringstemperatur Relativ fuktighet EMC/störningsimmunitet På 35 mm skena, enligt EN TH35 Ledararea mm 2, skruvmejsel Poziskruv nr. 1, plats nr.2, vridmoment Nm Ledararea max. 2.5 mm 2, skruvmejsel Poziskruv nr. 0, plats nr.2, vridmoment 0.8 Nm 4 kv/50 Hz test enligt VDE 0435 för Energimätardelen 6 kv 1.2/50 µs störspänning enligt IEC kV/50Hz test enligt VDE0435 för gränssnittsenhet skyddsklass II C C 95 % vid C, utan kondensering Störpänning enligt IEC på huvudkretsen, 4 kv Störpänning enligt IEC på bussutgångar S0, 1 kv Burstspänning enligt IEC , 4 kv ESD enligt IEC , kontakt 8 kv, luft 15 kv

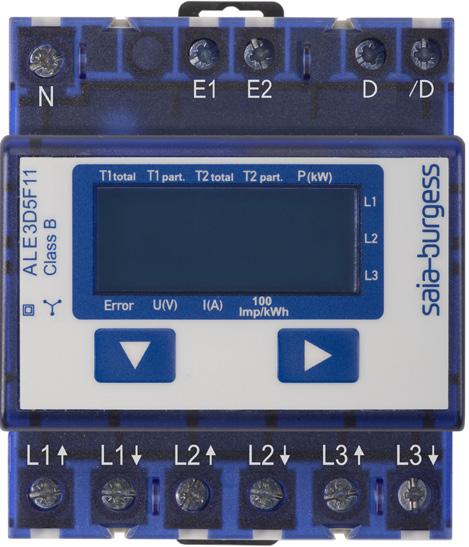

2 82 Felindikering Exempel: anslutningsfel på L3 Exempel: anslutningsfel på L1 och L3 Dimensionsritning , , , , , , x ,7 = (58,5) [58.5] 6 Displayelement, direktmätning T1 total Indikerar total förbrukning för tariff 1. T1 part Indikerar partiell förbrukning för tariff 1. Detta värde kan återställas. T2 total Indikerar total förbrukning för tariff 2. T2 part Indikerar partiell förbrukning för tariff 2. Detta värde kan återställas. P (kw) Indikerar momentana utgången per fas eller för alla faser. U (V) Indikerar spänning per fas. I (A) Indikerar ström per fas. 100 pulser/ Pulsad enligt utgångssänkning. Indikerar enheten för visning av förbrukningen. L1 / L2 / L3 Närhelst displayen visar P, U, I eller Error, kommer motsvarande fas att indikeras. Error När en fas saknas eller strömriktningen är fel, kommer motsvarande fas också att indikeras.

3 Meny för att visa värdet på LCD Start 2) endast med tvåtariffmätare T1 total T1 partiell > 3 s T2 total 2) T2 partiell 2) > 3 s Instan. Effekt P Spänning U Ström I Start

4 Anslutningsdiagram D /D Saia S-Bus, tvinnat par max m LC Display Styrtangent 3 230/400 VAC L1 L2 L3 N (PEN) Tekniska data S-Bus Bussystem Saia S-Bus Överföringshastigheter Överföringens baudrate detekteras automatiskt Överföringsmod Data Busslängd (max.) 1200 m (utan repeater) Svarstid: (till systemsvar) Skriv : 60 ms Läs : 60 ms Gränssnittet fungerar bara om fas 1 är anslutet 30 s efter uppstart startar kommunikationen. Användandet av energimätaren i en buss med intensiv kommunikation kan reducera bussens prestanda. Uppdateringstid för data är 10 s. 254 enheter kan anslutas till S-Bussen. Med över 128 enheter, skall en repeater användas. Gränssnittet har inte något termineringsmotstånd, det bör anslutas externt. Titta på registersidan för att se vilka register som använts. Dataöverföring: Endast läs-/skrivregisterinstruktioner känns igen. Endast ett register kan skrivas per gång. Enheten kommer att svara NAK om fler än 1 register skrivs. Upp till10 register kan läsas på en gång. Enheten kommer att svara NAK om fler än 10 register läses. Enheten kommer inte att svara på okänd fråga. Enheten har ett spänningsövervakningssystem. Vid spänningsbortfall lagras registervärden i EEPROM (överföringshastighet mm.). Ändra S-Busadress direkt på enheten: Att ändra S-Bussadressen, tryck 3 sek på touch I menyn öka adressen med 10, öka med 1 När adressen är vald vänta tills root-menyn kommit tillbaka

5 Register Följande register finns tillgängliga. Register 18 används inte och ger 0 som svar. Alla värden är i HEX. R Läs Skriv Beskrivning Enhet 0 X Firmware-Version Ex 11 = FW1.1 1 X S-Bus kom. antal stödda register Ger 41 2 X S-Bus kom. antal stödda flaggor Ger 0 3 X Baudrate BPS 4 X Används inte Ger 0 5 X Type/ASN Funktion Ger ALE3 6 X Typ/ASN Funktion Ger D5FS 7 X Typ/ASN Funktion Ger 10C 8 X Typ/ASN Funktion Ger 9 X HW Vers. Modif Ex. 11 = H X Används inte Ger 0 11 X Används inte Ger 0 12 X X Används inte Ger 0 13 X X Används inte Ger 0 14 X Status/Skydd 15 X S-Bus Timeout ms 16 X X S-Bus Adress 17 X Felflaggor 0 : Inga fel 1 : Fel fas 1 2 : Fel fas 2 3 : Fel fas1 och 2 18 X Används inte Ger 0 19 X Tarifflagga 20 X WT1 total energiräknare. Total Tariff 1 21 X X WT1partiell energiräknare partiell Tariff 1 För att återställa räknaren, skriv 0 22 X WT2 total energiräknare Total Tariff 2 23 X X WT2partiell energiräknare partiell Tariff 2 För att återställa räknaren, skriv 0 24 X URMS fas 1 Effektiv spänning för fas 1 25 X IRMS fas 1 Effektiv ström för fas1 26 X PRMS fas 1 Effektiv effekt för fas1 27 X QRMS fas 1 Effektive reaktiv effekt för fas 1 28 X cos phi fas 1 29 X URMS fas 2 Effektiv spänning för fas 2 30 X IRMS fas 2 Effektiv ström för fas 2 31 X PRMS fas 2 Effektiv effekt för fas 2 32 X QRMS fas 2 Effektive reaktiv effekt för fas 2 33 X cos fi fas 2 (inte implementerad i Pilot) 34 X URMS fas 3 Effektiv spänning för fas 3 35 X IRMS fas 3 Effektiv ström för fas 3 36 X PRMS fas 3 Effektiv effekt för fas 3 37 X QRMS fas 3 Effektive reaktiv effekt för fas 3 38 X cos phi fas 3 (inte implementerad i Pilot) 39 X PRMS total Effektive aktive effekt för alla faser 40 X QRMS total Effektive reaktiv effekt för alla faser 0 = inga fel 1 = Problem vid senaste kommunikationsförfrågan 0 är Tariff 1 4 är Tariff (multiplicerar med 0,01) T ex: = , (multipliceras med 0,01) T ex: = , (multiplier 0,01) Ex: = , (multipliceras med 0,01) T ex: = ,51 V Ex: 230 = 230 V 10-1 A (multipliceras med 0,1) Ex: 314 = 31.4 A 10-2 kw (multipliceras med 0,01) 10-2 (multipliceras med 0,01) Ex: 67 = 0.67 V Ex: 230 = 230 V 10-1 A (multipliceras med 0,1) Ex: 314 = 31.4 A kw (multipliceras med 0,01) 10-2 (multipliceras med 0,01) Ex: 67 = 0.67 V Ex: 230 = 230 V 10-1 A (multipliceras med 0,1) Ex: 314 = 31.4 A 10-2 kw (multipliceras med 0,01) 10-2 (multipliceras med 0,01) Ex: 67 = kw (multipliceras med 0,01) 4 : Fel fas 3 5 : Fel fas och 3 6 : Fel fas 2 och 3 7 : Fel fas 1, 2 och 3
