Eaton Durant. Räknare, processinstrument och drifttidsmätare.

Transkript

1 Alltid Always tillgänglig available - Alltid öppen! - Always open!

2 Elektroniska summaräknare, LCD display - 1/32 DIN 24x mm Eaton Durant Beställnings- Vikt Typ nummer kg/st Summaräknare, addition/subtraktion, NPN/PNP ingång LCD, 8 siffror E5-024-C0400 0,08 Summaräknare, addition, V AC/DC ingång LCD, 8 siffror E5-024-C0408 0,08 Summaräknare, upp/ned, NPN ingång LCD, 8 siffror E5-024-C0410 0,08 Adapter för montering av räknare på 35 mm DIN-skena A24DINADAPT 0,165 E5-024-C0400 E5-024-C0408 E5-024-C0410 Typ LCD, 8 siffror, 8 mm höga, svarta mot grå bakgrund Kapacitet till till till Räknartyp Summaräknare Addition/subtraktion Addition Upp/ned Räknaringångar Antal Låg frekvens, hastighet/typ 30 Hz, NPN 30 Hz, V AC/DC Hög frekvens, hastighet/typ 12 khz, PNP 7 khz, NPN Återställning, beroende på inkoppling Knapp på front/extern Knapp på front/extern Knapp på front/extern Matning, anslutningar Matningsspänning Ej utbytbart lithiumbatteri, livslängd ca 8 år Anslutning Skruvplint Skruvplint Skruvplint Driftstemperatur C C C Relativ luftfuktighet <85%, ej kondenserande <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 IP 65/IP 20 IP 65/IP 20 Standard och godkännande Standard EN Class B, EN , EN section 1 endast AC modell Certifi kat/godkännande CE, RoHS, cur, fi le #E Max 19,3 22x , , ,1 47,7 2, ,6 M3 Frontram A, ingår Frontram B, ingår för frontram A & B 22,2 +0, ,4 Inkoppling, DC ingång 1 Ingång A, räkning hög frekv. 2 Ingång B, räkning låg frekv. 3 Extern återställningssignal 4 Knappåterställning aktiv, NPN 5 Add/subtr. eller Upp/ned 6-0 VDC, jord 7 Används ej 8 Används ej Inkoppling, AC/DC ingång 1 Ingång A, räkning 2 Gemensam, ing A & B 3 Ingång B, extern återställningssign. 4 Knappåterställning aktiv, NPN 5 Används ej 6-0 VDC, jord 7 Används ej 8 Används ej 83, ,4 Adapter för montering på 35 mm DIN skena - A24DINADAPT 2

3 Elektroniska flerfunktionsräknare, LED display - 1/32 DIN 24x mm se not 1 Eaton Durant Beställnings- Vikt Typ nummer kg/st Summaräknare LED, 6 siffror E5-024-E0402 0,08 Summaräknare/tachometer/kronometer LED, 6 siffror E5-424-E0402 0,08 Summaräknare/tachometer/kronometer, dubbla register LED, 6 siffror E5-524-E0402 0,08 Summaräknare/tachometer, separat frekvensingång LED, 6 siffror E5-024-E0432 0,08 Adapter för montering av räknare på 35 mm DIN-skena A24DINADAPT 0,165 se not 1 E5-024-E0402 E5-424-C0402 E5-524-C0402 E5-024-E0432 Typ 7-segments LED, 6 siffror, 8 mm höga, röda mot svart bakgrund Kapacitet 0 till till till till Funktioner Summaräknare Addition Upp/ned Addition Upp/ned Tachometer, hastighetsvisning 1/h eller 1/s 1/h eller 1/s 1/h eller 1/s Kronometer, enheter s, min, h eller h-min-s s, min, h eller h-min-s Skalfaktor Multiplikator/dividend Multiplikator/dividend Multiplikator/dividend Antal decimaler 0, 1, 2 eller 3 0, 1, 2 eller 3 0, 1, 2 eller 3 0, 1, 2 eller 3 Dataminne EEPROM EEPROM EEPROM EEPROM Räknaringångar Antal , separat frekvensingång Låg frekvens, hastighet/typ 30 Hz, NPN/PNP 30 Hz, NPN/PNP 30 Hz, NPN/PNP 30 Hz, NPN/PNP Hög frekvens, hastighet/typ 60 khz, NPN/PNP 60 khz, NPN/PNP 60 khz, NPN/PNP 30 khz, NPN/PNP Återställning, programmerbar Knapp på front/extern Knapp på front/extern Knapp på front/extern Knapp på front Matning, anslutningar Matningsspänning, förbrukning VDC, <50 ma VDC, <50 ma VDC, <50 ma VDC, <50 ma Anslutning Skruvplint Skruvplint Skruvplint Skruvplint Driftstemperatur C C C C Relativ luftfuktighet <85%, ej kondenserande <85%, ej kondenserande <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 IP 65/IP 20 IP 65/IP 20 IP 65/IP 20 Standard och godkännande Standard EN Class B, EN , EN Certifi kat/godkännande CE, RoHS, cur, fi le #E x45 Max19, , , , , ,6 M3 Frontram A, ingår Frontram B, ingår för frontram A & B Se sid 2 för dimensioner på A24DINADAPT 22,2 +0,3 Inkoppling, E5-024-E VDC 2-0 VDC, jord 3 Ingång, räkning 4 Används ej 5 Extern återställning Inkoppling, E5-424-E402 & E5-524-E VDC 2-0 VDC, jord 3 Ingång A, räkning/tachometer/tid 4 Ingång B, räkning-funktion/tid 5 Extern återställning Inkoppling, E5-024-E VDC 2-0 VDC, jord 3 Ingång A, räkning 4 Ingång B, funktion 5 Ingång C, frekvens Not 1 E5-524-C0402 har dubbla register i kombinationerna summaräkning/summaräkning, summaräkning/tachometer, summaräkning/tid, tid/tid. Skifta mellan valda värden med knapptryckning på fronten. 3

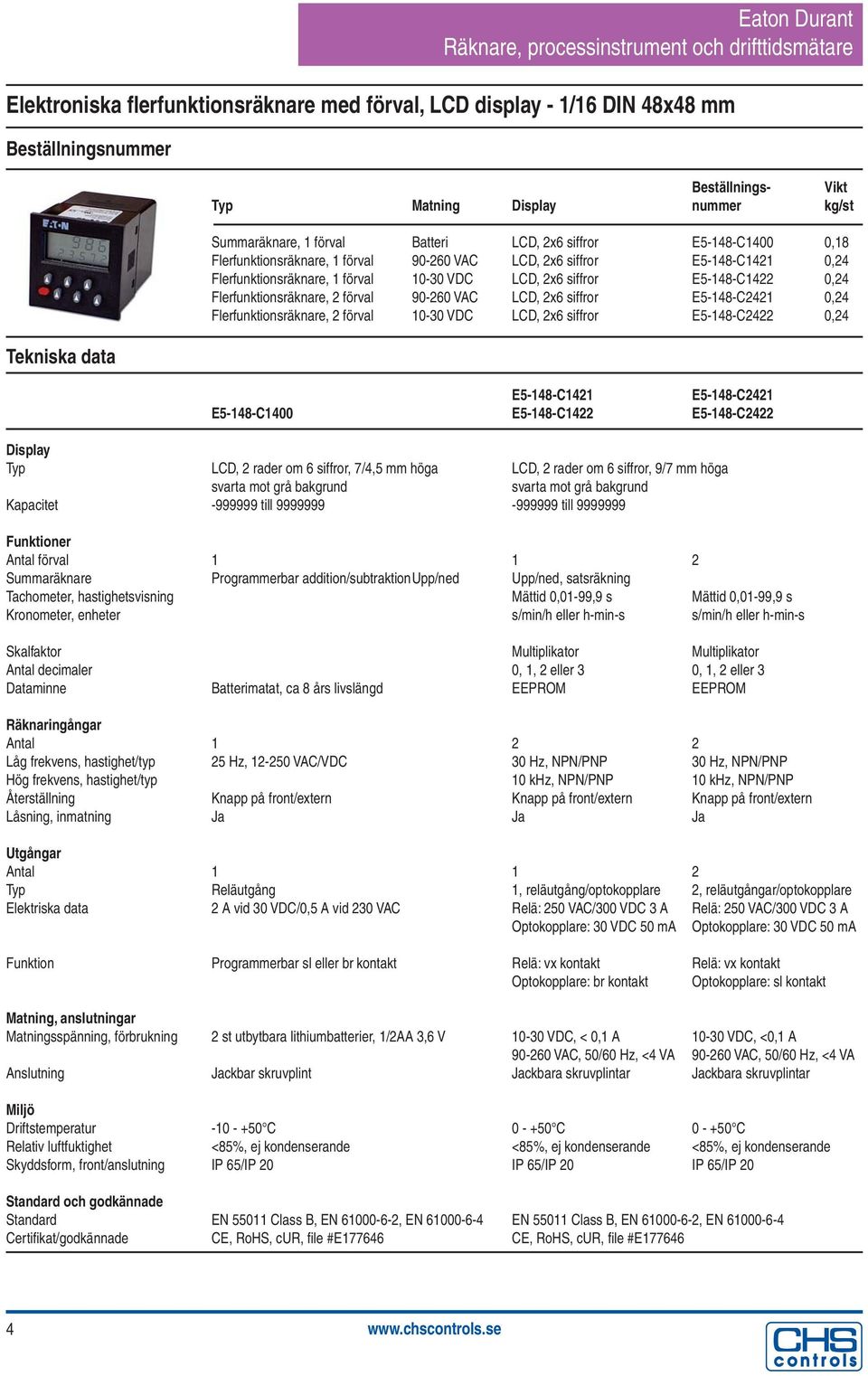

4 Elektroniska flerfunktionsräknare med förval, LCD display - 1/16 DIN x mm Beställnings- Vikt Typ Matning nummer kg/st Summaräknare, 1 förval Batteri LCD, 2x6 siffror E5-1-C1400 0,18 Flerfunktionsräknare, 1 förval VAC LCD, 2x6 siffror E5-1-C1421 0,24 Flerfunktionsräknare, 1 förval VDC LCD, 2x6 siffror E5-1-C1422 0,24 Flerfunktionsräknare, 2 förval VAC LCD, 2x6 siffror E5-1-C2421 0,24 Flerfunktionsräknare, 2 förval VDC LCD, 2x6 siffror E5-1-C2422 0,24 E5-1-C1421 E5-1-C2421 E5-1-C1400 E5-1-C1422 E5-1-C2422 Typ LCD, 2 rader om 6 siffror, 7/4,5 mm höga LCD, 2 rader om 6 siffror, 9/7 mm höga svarta mot grå bakgrund svarta mot grå bakgrund Kapacitet till till Funktioner Antal förval Summaräknare Programmerbar addition/subtraktion Upp/ned Upp/ned, satsräkning Tachometer, hastighetsvisning Mättid 0,01-99,9 s Mättid 0,01-99,9 s Kronometer, enheter s/min/h eller h-min-s s/min/h eller h-min-s Skalfaktor Multiplikator Multiplikator Antal decimaler 0, 1, 2 eller 3 0, 1, 2 eller 3 Dataminne Batterimatat, ca 8 års livslängd EEPROM EEPROM Räknaringångar Antal Låg frekvens, hastighet/typ 25 Hz, VAC/VDC 30 Hz, NPN/PNP 30 Hz, NPN/PNP Hög frekvens, hastighet/typ 10 khz, NPN/PNP 10 khz, NPN/PNP Återställning Knapp på front/extern Knapp på front/extern Knapp på front/extern Låsning, inmatning Ja Ja Ja Utgångar Antal Typ Reläutgång 1, reläutgång/optokopplare 2, reläutgångar/optokopplare Elektriska data 2 A vid 30 VDC/0,5 A vid 230 VAC Relä: 250 VAC/300 VDC 3 A Relä: 250 VAC/300 VDC 3 A Optokopplare: 30 VDC 50 ma Optokopplare: 30 VDC 50 ma Funktion Programmerbar sl eller br kontakt Relä: vx kontakt Relä: vx kontakt Optokopplare: br kontakt Optokopplare: sl kontakt Matning, anslutningar Matningsspänning, förbrukning 2 st utbytbara lithiumbatterier, 1/2AA 3,6 V VDC, < 0,1 A VDC, <0,1 A VAC, 50/60 Hz, <4 VA VAC, 50/60 Hz, <4 VA Anslutning Jackbar skruvplint Jackbara skruvplintar Jackbara skruvplintar Driftstemperatur C C C Relativ luftfuktighet <85%, ej kondenserande <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 IP 65/IP 20 IP 65/IP 20 Standard och godkännade Standard EN Class B, EN , EN EN Class B, EN , EN Certifi kat/godkännade CE, RoHS, cur, fi le #E CE, RoHS, cur, fi le #E

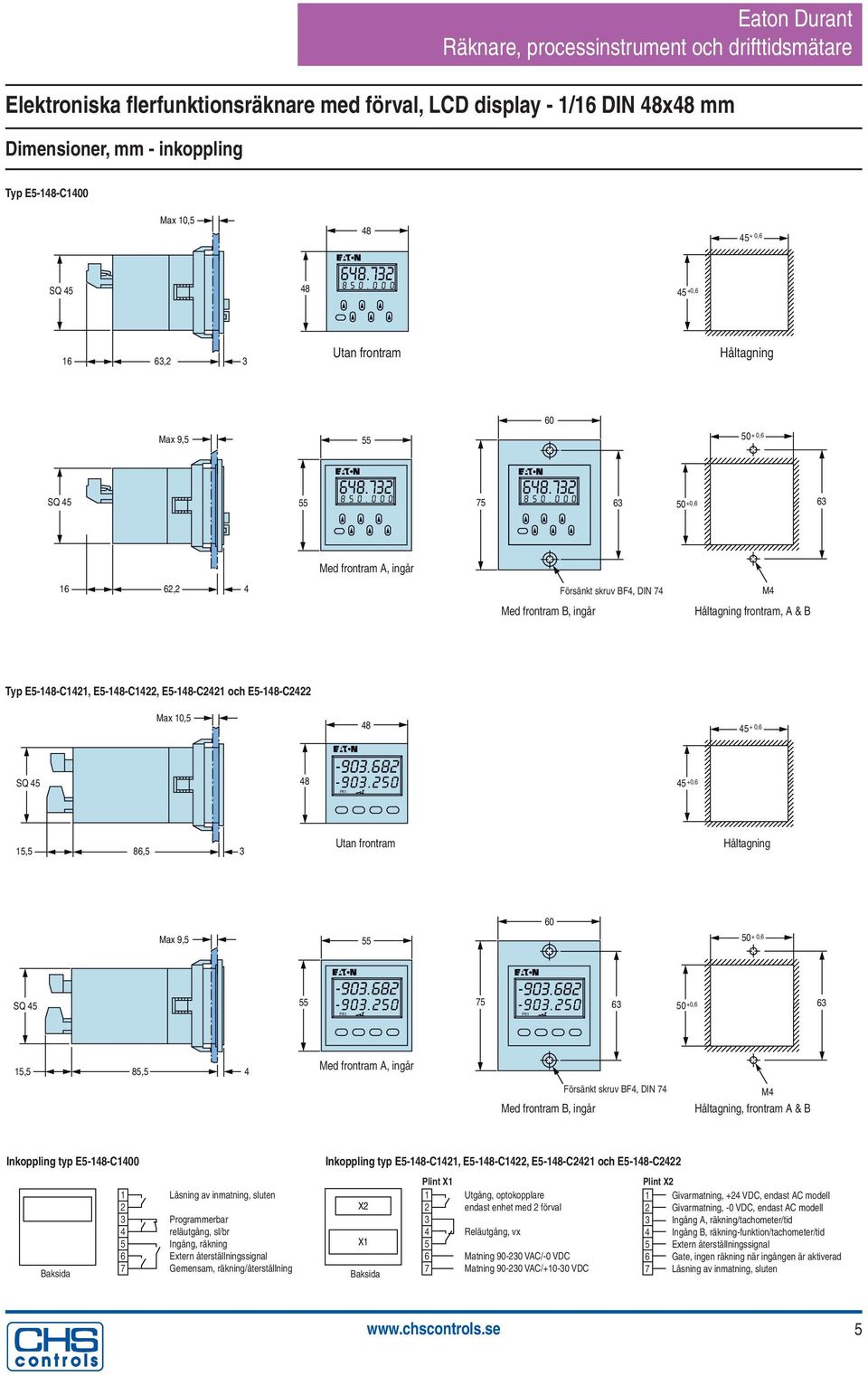

5 Elektroniska flerfunktionsräknare med förval, LCD display - 1/16 DIN x mm Typ E5-1-C1400 Max 10, ,6 SQ , ,2 3 Utan frontram 60 Max 9, ,6 SQ ,6 63 Med frontram A, ingår 16 62,2 4 Försänkt skruv BF4, DIN 74 Med frontram B, ingår M4 frontram, A & B Typ E5-1-C1421, E5-1-C1422, E5-1-C2421 och E5-1-C2422 Max 10, ,6 SQ PR ,6 15,5 86,5 3 Utan frontram 60 Max 9, ,6 SQ PR PR , ,5 85,5 4 Med frontram A, ingår Försänkt skruv BF4, DIN 74 Med frontram B, ingår M4, frontram A & B Inkoppling typ E5-1-C1400 Inkoppling typ E5-1-C1421, E5-1-C1422, E5-1-C2421 och E5-1-C2422 Baksida 1 Låsning av inmatning, sluten 2 3 Programmerbar 4 reläutgång, sl/br 5 Ingång, räkning 6 Extern återställningssignal 7 Gemensam, räkning/återställning X2 X1 Baksida Plint X1 1 Utgång, optokopplare 2 endast enhet med 2 förval 3 4 Reläutgång, vx 5 6 Matning VAC/-0 VDC 7 Matning VAC/ VDC Plint X2 1 Givarmatning, +24 VDC, endast AC modell 2 Givarmatning, -0 VDC, endast AC modell 3 Ingång A, räkning/tachometer/tid 4 Ingång B, räkning-funktion/tachometer/tid 5 Extern återställningssignal 6 Gate, ingen räkning när ingången är aktiverad 7 Låsning av inmatning, sluten 5

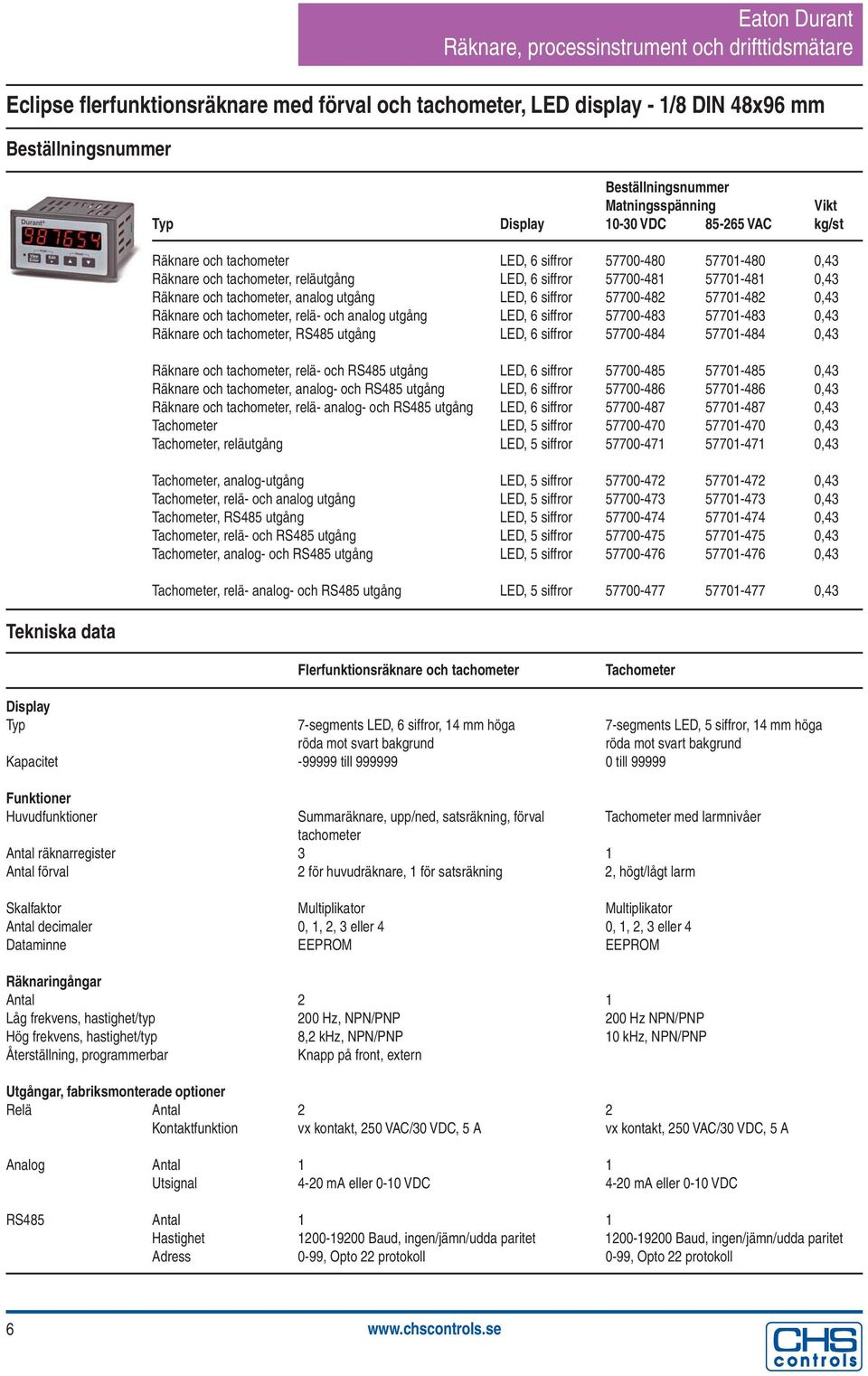

6 Eclipse flerfunktionsräknare med förval och tachometer, LED display - 1/8 DIN x96 mm Matningsspänning Vikt Typ VDC VAC kg/st Räknare och tachometer LED, 6 siffror ,43 Räknare och tachometer, reläutgång LED, 6 siffror ,43 Räknare och tachometer, analog utgång LED, 6 siffror ,43 Räknare och tachometer, relä- och analog utgång LED, 6 siffror ,43 Räknare och tachometer, RS5 utgång LED, 6 siffror ,43 Räknare och tachometer, relä- och RS5 utgång LED, 6 siffror ,43 Räknare och tachometer, analog- och RS5 utgång LED, 6 siffror ,43 Räknare och tachometer, relä- analog- och RS5 utgång LED, 6 siffror ,43 Tachometer LED, 5 siffror ,43 Tachometer, reläutgång LED, 5 siffror ,43 Tachometer, analog-utgång LED, 5 siffror ,43 Tachometer, relä- och analog utgång LED, 5 siffror ,43 Tachometer, RS5 utgång LED, 5 siffror ,43 Tachometer, relä- och RS5 utgång LED, 5 siffror ,43 Tachometer, analog- och RS5 utgång LED, 5 siffror ,43 Tachometer, relä- analog- och RS5 utgång LED, 5 siffror ,43 Flerfunktionsräknare och tachometer Tachometer Typ 7-segments LED, 6 siffror, 14 mm höga 7-segments LED, 5 siffror, 14 mm höga röda mot svart bakgrund röda mot svart bakgrund Kapacitet till till Funktioner Huvudfunktioner Summaräknare, upp/ned, satsräkning, förval Tachometer med larmnivåer tachometer Antal räknarregister 3 1 Antal förval 2 för huvudräknare, 1 för satsräkning 2, högt/lågt larm Skalfaktor Multiplikator Multiplikator Antal decimaler 0, 1, 2, 3 eller 4 0, 1, 2, 3 eller 4 Dataminne EEPROM EEPROM Räknaringångar Antal 2 1 Låg frekvens, hastighet/typ 200 Hz, NPN/PNP 200 Hz NPN/PNP Hög frekvens, hastighet/typ 8,2 khz, NPN/PNP 10 khz, NPN/PNP Återställning, programmerbar Knapp på front, extern Utgångar, fabriksmonterade optioner Relä Antal 2 2 Kontaktfunktion vx kontakt, 250 VAC/30 VDC, 5 A vx kontakt, 250 VAC/30 VDC, 5 A Analog Antal 1 1 Utsignal 4-20 ma eller 0-10 VDC 4-20 ma eller 0-10 VDC RS5 Antal 1 1 Hastighet Baud, ingen/jämn/udda paritet Baud, ingen/jämn/udda paritet Adress 0-99, Opto 22 protokoll 0-99, Opto 22 protokoll 6

7 Eclipse flerfunktionsräknare med förval och tachometer, LED display - 1/8 DIN x96 mm Flerfunktionsräknare och tachometer Tachometer Matningsspänning, anslutningar Matningsspänning, förbrukning VDC, 12 W VDC, 12 W VAC Hz, 20 VA VAC Hz, 20 VA Anslutning Jackbar skruvplint Jackbar skruvplint Driftstemperatur C C Relativ fuktighet <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65 - NEMA 4X/IP 20 IP 65 - NEMA 4X/IP 20 Standard och godkännande Standard EN , EN EN , EN Certifi kat/godkännande CE, RoHS, cul, fi le #E CE, RoHS, cul, fi le #E Eclipse processinstrument, LED display - 1/8 DIN se not 2 Matningsspänning Vikt Typ VDC VAC kg/st DC spänningsmätning LED, 4 siffror ,43 DC spänningsmätning, reläutgång LED, 4 siffror ,43 DC spänningsmätning, analog utgång LED, 4 siffror ,43 DC spänningsmätning, relä- och analog utgång LED, 4 siffror ,43 DC spänningsmätning, RS5 utgång LED, 4 siffror ,43 DC spänningsmätning, relä- och RS5 utgång LED, 4 siffror ,43 DC spänningsmätning, analog- och RS5 utgång LED, 4 siffror ,43 DC spänningsmätning, relä- analog- och RS5 utgång LED, 4 siffror ,43 AC spänningsmätning, reläutgång LED, 4 siffror ,43 AC spänningsmätning, relä- och analog utgång LED, 4 siffror ,43 AC spänningsmätning, relä- och RS5 utgång LED, 4 siffror ,43 AC spänningsmätning, analog- och RS5 utgång LED, 4 siffror ,43 AC spänningsmätning, relä- analog- och RS5 utgång LED, 4 siffror ,43 DC strömmätning LED, 4 siffror ,43 DC strömmätning reläutgång LED, 4 siffror ,43 DC strömmätning, analog utgång LED, 4 siffror ,43 DC strömmätning, relä- och analog utgång LED, 4 siffror ,43 DC strömmätning, RS5 utgång LED, 4 siffror ,43 DC strömmätning, relä- och RS5 utgång LED, 4 siffror ,43 DC strömmätning, analog- och RS5 utgång LED, 4 siffror ,43 DC strömmätning, relä- analog- och RS5 utgång LED, 4 siffror ,43 AC strömmätning, reläutgång LED, 4 siffror ,43 AC strömmätning, relä- och analog utgång LED, 4 siffror ,43 AC strömmätning, relä- och RS5 utgång LED, 4 siffror ,43 AC strömmätning analog- och RS5 utgång LED, 4 siffror ,43 AC strömmätning, relä- analog- och RS5 utgång LED, 4 siffror ,43 Not 2 Eclipse processinstrument fi nns även i utföranden för fl ödesövervakning och styrning med antingen pulsingång eller analog ingång. Kontakta CHS Controls för mer information. 7

8 Eclipse processinstrument, LED display - 1/8 DIN x96 mm se not 2 Matningsspänning Vikt Typ VDC VAC kg/st 5 A AC strömmätning LED, 4 siffror ,43 5 A AC strömmätning, reläutgång LED, 4 siffror ,43 5 A AC strömmätning, analog utgång LED, 4 siffror ,43 5 A AC strömmätning, relä- och analog utgång LED, 4 siffror ,43 5 A AC strömmätning, RS5 utgång LED, 4 siffror ,43 5 A AC strömmätning, relä- och RS5 utgång LED, 4 siffror ,43 5 A AC strömmätning, analog- och RS5 utgång LED, 4 siffror ,43 5 A AC strömmätning, relä- analog- och RS5 utgång LED, 4 siffror ,43 Analoga signaler LED, 4 siffror ,43 Analoga signaler, reläutgång LED, 4 siffror ,43 Analoga signaler, analog utgång LED, 4 siffror ,43 Analoga signaler, relä- och analog utgång LED, 4 siffror ,43 Analoga signaler, RS5 utgång LED, 4 siffror ,43 Analoga signaler, relä- och RS5 utgång LED, 4 siffror ,43 Analoga signaler, analog- och RS5 utgång LED, 4 siffror ,43 Analoga signaler, relä- analog- och RS5 utgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, reläutgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, analog utgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, relä- och analog utgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, RS5 utgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, relä- och RS5 utgång LED, 4 siffror ,43 J/K/T termoelement, PT100 givare, analog- och RS5 utg. LED, 4 siffror ,43 J/K/T termoelement, PT100 giv., relä- analog- och RS5 utg. LED, 4 siffror ,43 Processignaler Temperatur, termoelement Typ 7-segments LED, 4 siffror, 14 mm höga 7-segments LED, 4 siffror, 14 mm höga röda mot svart bakgrund röda mot svart bakgrund Kapacitet till Se typ av termoelement, visning i C eller F Funktioner Huvudfunktioner Processvärden med larmnivåer Temperatur med larmnivåer Antal förval 2, högt/lågt larm 2, högt/lågt larm Skalfaktor Multiplikator Ingen Antal decimaler 0, 1, 2, 3 eller 4 0 Dataminne EEPROM EEPROM Ingångar Antal 1 Processvärden Analog signal 4-20 ma/0-5 V/0-10V Spänning, DC ±199,9 mv till ±199,9 V Spänning, AC 199,9 mv till 199,9 V, Hz, RMS Ström, DC ±199,9 μa till ±199,9 ma Ström, AC Ström, 5 A AC 199,9 μa till 199,9 ma, Hz, RMS 5 A AC, Hz, RMS Not 2 Eclipse processinstrument fi nns även i utföranden för fl ödesövervakning och styrning med antingen pulsingång eller analog ingång. Kontakta CHS Controls för mer information. 8

9 Eclipse processinstrument, LED display - 1/8 DIN x96 mm se not 2 Processvärden Temperatur Ingångar Antal 1 Temperatur J termoelement 2-tråds, område -200 till +760 C K termoelement 2-tråds, område -200 till C T termoelement 2-tråds, område -200 till +400 C PT100 givare 4-tråds, område -200 till +850 C Utgångar, fabriksmonterade optioner Relä Antal 2 2 Kontaktfunktion vx kontakt, 250 VAC/30 VDC, 5 A vx kontakt, 250 VAC/30 VDC, 5 A Analog Antal 1 1 Utsignal 4-20 ma eller 0-10 VDC 4-20 ma eller 0-10 VDC RS5 Antal 1 1 Hastighet Baud, ingen/jämn/udda paritet Baud, ingen/jämn/udda paritet Adress 0-99, Opto 22 protokoll 0-99, Opto 22 protokoll Matning, anslutningar Matningsspänning, förbrukning VDC, 12 W VDC, 12 W VAC Hz, 20 VA VAC Hz, 20 VA Anslutning Jackbar skruvplint Jackbar skruvplint Driftstemperatur C C Relativ fuktighet <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65 - NEMA 4X/IP 20 IP 65 - NEMA 4X/IP 20 Standard och godkännande Standard EN EN Cerifi kat/godkännande CE, RoHS, cul, fi le #E CE, RoHS, cul, fi le #E Max 4,8 Durant 55,6 45 ±0,6 PGM 8,1 84,1 6,9 102,6 92 ±0,8 Inkoppling flerfunktionsräknare/tachometer, tachometer och processinstrument X2 - Insignal räknare/tachometer X2 - Insignal processinstrument, analog X3 - Reläutgångar X4 - RS5 utgång X4 X VDC givarmatning VDC matning 6 3 +RS5 3 Ingång A, programmerbar funkt ma 5 Relä 2, vx 2 -RS5 X3 2 Ingång B, programmerbar funkt V 4 1 Gemensam 1 Gemensam, jord 1 - Gemensam 3 2 Relä 1, vx X1 X6 X2 X2 - Insignal tachometer X2 - Insignal processinstr. spänning/ström 1 X5 - Analog utgång VDC givarmatning 2 L1 AC/+ DC ma 3 Ingång A, tachometer 1 L1 AC/- DC V Baksida 2 Programmering, tillåten 1 - Gemensam 1 Gemensam, jord X1 - Matningsspänning X2 - Insignal processinstrument, temperatur X6 - Insignal styrning, endast räknare 2 L1, VAC/ VDC tråds PT100 givare 4 Ingång 1 3 L2, VAC/ VDC tråd PT100 givare/2-tråd J, K och T termoelement 3 Ingång 2 3 Används ej 2-4-tråd PT100 givare/2-tråd J, K och T termoelement 2 Ingång tråds PT100 givare 1 Gemensam, jord 9

10 Elektroniska flerfunktionsräknare, LED display - 1/8 DIN x96 mm Eaton Durant Beställnings- Vikt Typ nummer kg/st Summaräknare/tachometer/kronometer, VAC LED, 6 siffror E5-496-E0401 0,15 Summaräknare/tachometer/kronometer, VDC LED, 6 siffror E5-496-E0402 0,15 Typ Kapacitet till segments LED, 6 siffror, 14 mm höga röda mot svart bakgrund Funktioner Summaräknare Upp/ned Tachometer, hastighetsvisning 1/h eller 1/s Kronometer, enheter s, min, h eller h-min-s Skalfaktor Multiplikator/dividend Antal decimaler 0, 1, 2 eller 3 Dataminne EEPROM Räknaringångar Antal 2 Låg frekvens, hastighet/typ 30 Hz, NPN/PNP Hög frekvens, hastighet/typ 60 khz, NPN/PNP Återställning, programmerbar Knapp på front/extern Matning, anslutningar Matningsspänning, konsumtion Anslutning VAC 50/60 Hz, <6 VA eller VDC, <50 ma Skruvplint Driftstemperatur C Relativ luftfuktighet <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 Standard och godkännande Standard EN Class B, EN , EN Certifi kat/godkännande CE, RoHS, cur, fi le #E Max ,9 x 91, X1 X2 Baksida 15,5 67,1 6, ,6 Plint X1 Plint X2 1 Används ej 1 Matning VAC/-0 VDC 2 Används ej 2 Matning VAC/ VDC 3 Extern återställningssignal 4 Ingång B, räkning-funktion/tid 5 Ingång A, räkning/tachometer/tid 6 Givarmatning, -0 VDC, endast AC modell 7 Givarmatning, +24 VDC, endast AC modell ,8

11 Elektroniska processinstrument, LED display - 1/32 DIN 24x mm Eaton Durant Beställnings- Vikt Typ nummer kg/st Processinstrument, VDC LED, 5 siffror E5-324-E0402 0,05 Adapter för montering av instrument på 35 mm DIN-skena A24DINADAPT 0,165 Typ 7-segments LED, 5 siffror 8 mm höga röda mot svart bakgrund Kapacitet till Funktioner Huvudfunktioner Visning av processvärden Val visat värde, max/min/aktuellt Knapp på front Skalning Programmerbart värde för min/max signal Antal decimaler 0, 1, 2, 3 eller 4 Dataminne EEPROM ingångar Antal Signal Låsning av visat värde Matning, anslutningar Matningsspänning, konsumtion Anslutning 1, analog, 14-bits upplösning 0-20 ma, 4-20 ma, 0-10 V eller 2-10 V Extern signal, PNP VDC, <50 ma Skruvplint Driftstemperatur C Relativ luftfuktighet <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 Standard och godkännande Standard EN Class B, EN , EN Certifi kat/godkännande CE, RoHS, cur, fi le #E x45 Max19, , Pa , ,1 59 6, ,6 M3 Frontram A, ingår Frontram B, ingår för frontram A & B 22,2 +0, ,4 Inkoppling VDC 2-0 VDC, jord 3-0 VDC, jord 4 Låsning, visat värde 5 +0(4)-20 ma 6 Jord, analog signal 7 +0(2)-10 V 83, ,4 Adapter för montering på 35 mm DIN skena - A24DINADAPT 11

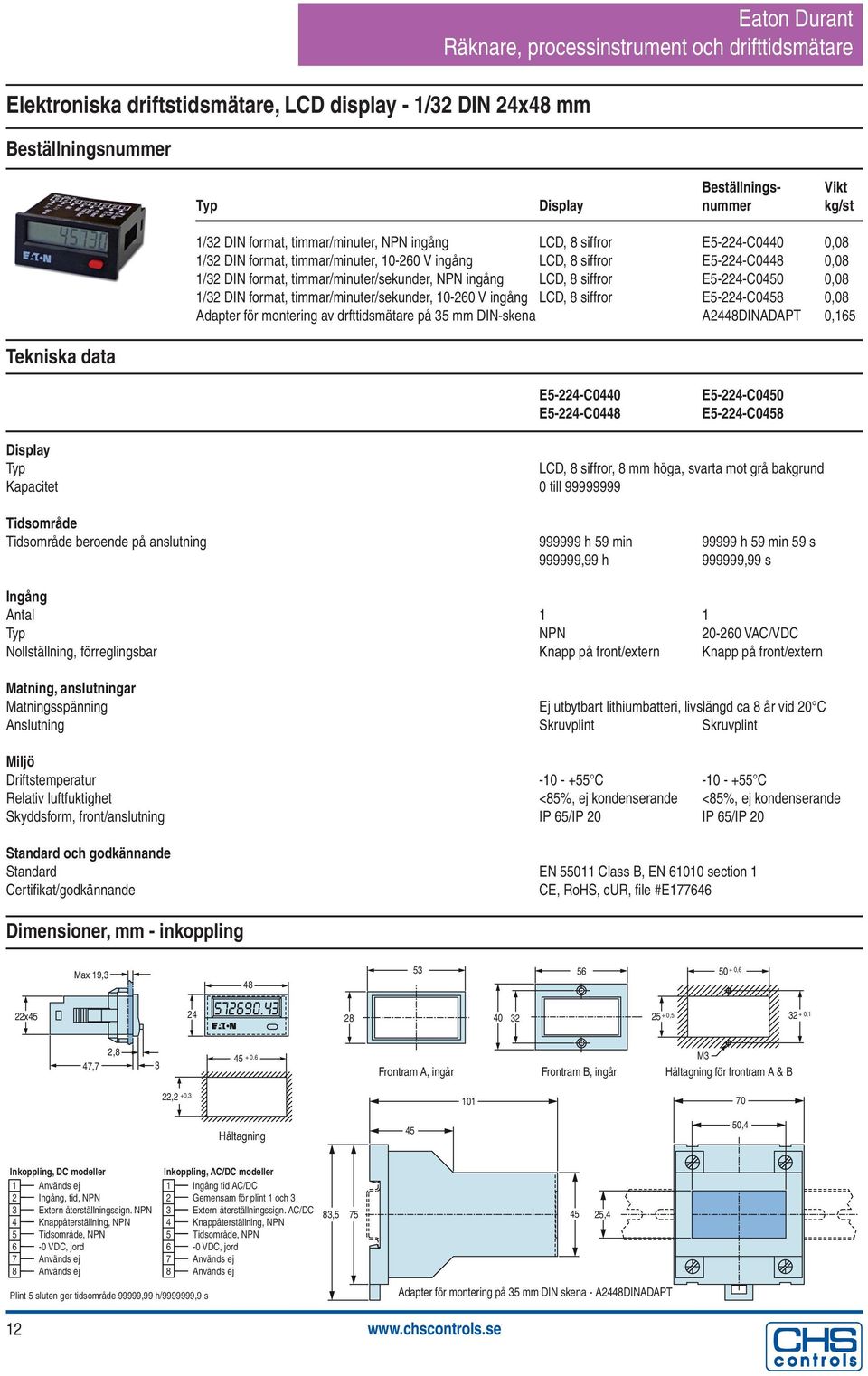

12 Elektroniska driftstidsmätare, LCD display - 1/32 DIN 24x mm Eaton Durant Beställnings- Vikt Typ nummer kg/st 1/32 DIN format, timmar/minuter, NPN ingång LCD, 8 siffror E5-224-C0440 0,08 1/32 DIN format, timmar/minuter, V ingång LCD, 8 siffror E5-224-C04 0,08 1/32 DIN format, timmar/minuter/sekunder, NPN ingång LCD, 8 siffror E5-224-C0450 0,08 1/32 DIN format, timmar/minuter/sekunder, V ingång LCD, 8 siffror E5-224-C0458 0,08 Adapter för montering av drfttidsmätare på 35 mm DIN-skena A24DINADAPT 0,165 E5-224-C0440 E5-224-C04 E5-224-C0450 E5-224-C0458 Typ LCD, 8 siffror, 8 mm höga, svarta mot grå bakgrund Kapacitet 0 till Tidsområde Tidsområde beroende på anslutning h 59 min h 59 min 59 s ,99 h ,99 s Ingång Antal 1 1 Typ NPN VAC/VDC Nollställning, förreglingsbar Knapp på front/extern Knapp på front/extern Matning, anslutningar Matningsspänning Ej utbytbart lithiumbatteri, livslängd ca 8 år vid 20 C Anslutning Skruvplint Skruvplint Driftstemperatur C C Relativ luftfuktighet <85%, ej kondenserande <85%, ej kondenserande Skyddsform, front/anslutning IP 65/IP 20 IP 65/IP 20 Standard och godkännande Standard EN Class B, EN section 1 Certifi kat/godkännande CE, RoHS, cur, fi le #E Max 19,3 22x , , ,1 47,7 2, ,6 M3 Frontram A, ingår Frontram B, ingår för frontram A & B 22,2 +0, ,4 Inkoppling, DC modeller Inkoppling, AC/DC modeller 1 Används ej 1 Ingång tid AC/DC 2 Ingång, tid, NPN 2 Gemensam för plint 1 och 3 3 Extern återställningssign. NPN 3 Extern återställningssign. AC/DC 4 Knappåterställning, NPN 4 Knappåterställning, NPN 83,5 5 Tidsområde, NPN 5 Tidsområde, NPN 6-0 VDC, jord 6-0 VDC, jord 7 Används ej 7 Används ej 8 Används ej 8 Används ej Plint 5 sluten ger tidsområde 99999,99 h/ ,9 s ,4 Adapter för montering på 35 mm DIN skena - A24DINADAPT 12

13 Elektroniska driftstidsmätare, LCD display - runda Eaton Durant Beställnings- Vikt Typ nummer kg/st Rund, -150 VDC/ VAC LCD, 6 siffror E42DIR230 0,055 Rund, -150 VDC/ VAC, med återställning LCD, 6 siffror E42DIR230R 0,055 Rund, 12- VDC/20-60 VAC LCD, 6 siffror E42DIR1260 0,055 Typ LCD, 6 siffror, 5 mm höga, svarta på grå bakgrund Kapacitet 0 till Tidsområde Visning 99999,9 h Ingång Antal 1 Typ V Återställning Extern, endast E42DIR230R Dataminne EEPROM med kapacitet för ca 25 år Matning, anslutningar Matningsspänning, förbrukning Anslutning Driftstemperatur Relativ luftfuktighet Skyddsform, front/anslutning Standard och godkännande Certifi kat/godkännande -150 VDC/ VAC -440 Hz, < 2 ma 12- VDC/20-60 VAC -440 Hz, 2 < 2,5 ma Flatstift C <85%, ej kondenserande IP65/IP00 CE, RoHS, cur, fi le E Max 7,6 HOURS QUARTZ Durant 1 10 Ø 51,5-52,3 Inkoppling 1 Matning AC/+ DC 2 Matning AC/- DC 3 Insignal, tid 4 Extern återställning, endast E42DIR230R Max 8,9 58,4 Max 28,6 13,2 13

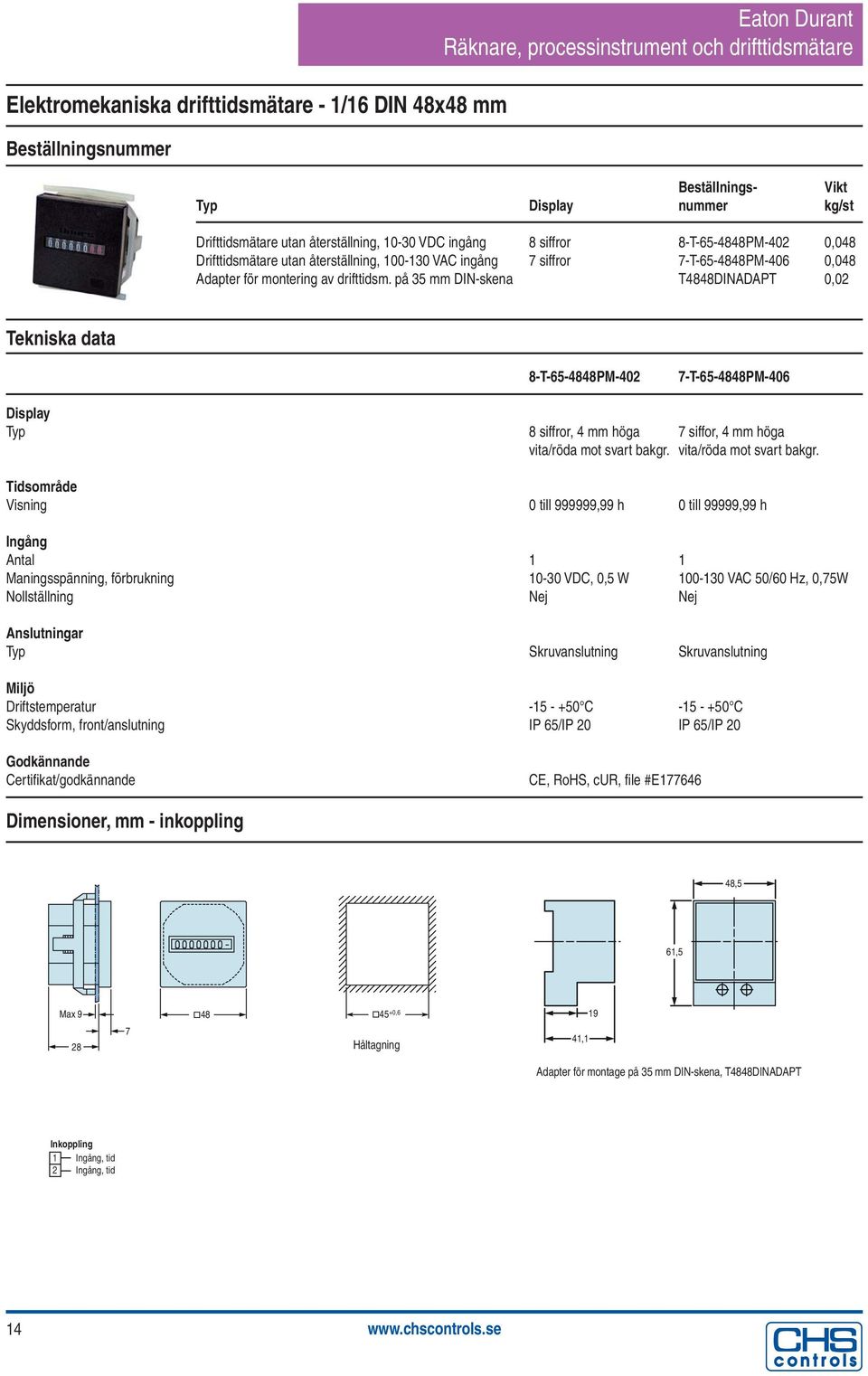

14 Elektromekaniska drifttidsmätare - 1/16 DIN x mm Eaton Durant Beställnings- Vikt Typ nummer kg/st Drifttidsmätare utan återställning, VDC ingång 8 siffror 8-T-65-PM-402 0,0 Drifttidsmätare utan återställning, VAC ingång 7 siffror 7-T-65-PM-406 0,0 Adapter för montering av drifttidsm. på 35 mm DIN-skena TDINADAPT 0,02 8-T-65-PM T-65-PM-406 Typ 8 siffror, 4 mm höga 7 siffor, 4 mm höga vita/röda mot svart bakgr. vita/röda mot svart bakgr. Tidsområde Visning 0 till ,99 h 0 till 99999,99 h Ingång Antal 1 1 Maningsspänning, förbrukning VDC, 0,5 W VAC 50/60 Hz, 0,75W Nollställning Nej Nej Anslutningar Typ Skruvanslutning Skruvanslutning Driftstemperatur C C Skyddsform, front/anslutning IP 65/IP 20 IP 65/IP 20 Godkännande Certifi kat/godkännande CE, RoHS, cur, fi le #E177646,5 61,5 Max ,6 41,1 19 Adapter för montage på 35 mm DIN-skena, TDINADAPT Inkoppling 1 Ingång, tid 2 Ingång, tid 14

15 Allmän information Räknare Räkning eller pulsräkning är en av de vanligaste funktionerna inom automation. Pulsräkning kan ske med enskilda apparater - räknare - eller som en inbyggd funktion i ett styrsystem. Enskilda räknare fi nns i många utföranden beroende på funktionsprincip - mekanisk, elektromekanisk eller elektronisk - och användningsområde t ex summaräknare, förvalsräknare eller tachometer. Summaräknare Enkel pulsräknare utan utgång. Används för att lokalt visa ett värde. Vissa typer har inbyggd skalfunktion för att t ex omvandla ett antal pulser till en viss längd. Förvalsräknare En pulsräknare med en eller fl era utgångar som aktiveras när räknaren når det/de förvalda värdet/värdena. Tachometer Pulsräknare för hastighetsmätning. Antalet pulser under en förutbestämd tidsenhet visas, t ex antal pulser per sekund, dvs hastigheten. Räknare med kronometerfunktion Kronometer mäter den tid, t ex timme, minut eller sekund då ingången är aktiverad. Kronometrar har oftast en utgångsfunktion som påverkas när inställt värde uppnås. Flerfunktionsräknare En räknare med fl era funktioner t ex summaräkning, hastighetsmätning och tidmätning i samma apparat. Flerfunktionsräknare kan även fungera som förvalsräknare. Drifttidsmätare Drifttidsmätare används för registrering av driftstid för maskiner och mäter den tid då ingången är aktiverad. Drifttidsmätare kan även ha återställningsfunktion, en frontknapp eller extern kontaktslutning. Processinstrument Processinstrument används för att visa processvärden som tryck, temperatur och liknande. Ingångssignalen är oftast antingen analog ström/ spänningssignal eller signal från ett termoelement. Mer avancerade processinstrument har funktioner som inställbara larmgränser eller liknande. Processinstrumenten kan även vara försedda med utgångsfunktioner. Ingångssignaler Vanligaste ingångssignaler är 24 VDC transistoringång, antingen NPN (negativ polaritet) eller PNP (positiv polaritet). Optokopplare används som ingång för AC och för högre spänningar. De flesta räknare har ingångar för både lågfrekvens- och högfrekvensräkning. Induktiva givare, kapacitiva givare, lägeskopplare, fotoceller, tryckknappar eller liknande apparater ansluts oftast till lågfrekvensingång medan roterande pulsgivare ansluts till högfrekvensingång. Roterande inkrementella givare kan ha en eller flera kanaler. Enkanals givare används för längd- eller hastighetsmätning, information om rotationsriktning behövs ej. Applikationer där rotationsriktningen ska avkännas kräver en tvåkanalsgivare. Kanal B ligger då 90 förskjuten i förhållande till Kanal A. Pulsräkning med tvåkanalsgivare kallas ofta quadraturräkning. Processinstrument har oftast antingen analog ingång eller ingång för termoelement. Utgångssignaler Räknarna kan även vara försedda med utgångssignaler. Vanligaste utgångssignalen är reläutgång som ändrar kontaktposition t ex när ett förvalt värde uppnås. Mer avancerade räknare kan vara försedda med analog utgång eller seriell utgång, RS5. Pulsräkning Räknaren måste vara förberedd för systemets ingångssignaler. Enkla summaräknare har endast en räkneingång medan avancerade fl erfunktionsräknare oftast har två eller flera ingångar. Förutom att räknaren måste vara utrustad med rätt ingångstyp - NPN/PNP/AC - måste den kunna tolka signalen på rätt sätt. Exempel på vanliga ingångssignaler/räknesätt visas i figur 1. Enklare räknare har enbart ett räknarregister, dvs räkneingången/ingångarna påverkar samma räknarregister. Mer avancerade räknare, t ex Eclipse är utrustade med flera räknarregister. En funktion som kräver mer än ett räknarregister är satsräkning. Satsräkning innebär att ett separat räknarregister - satsräknaren - räknar antalet cykler i ett annat register - huvudräknaren. Addition/subtraktionsräkning, fast signal på ingång B som styr räkneriktning Ingång A, räkning Quadraturräkning, fasförskjutna pulser, riktningsavkänning Ingång A, räkning Ingång B, riktning Resultat Ingång B, riktning Resultat Upp/nedräkning, pulsräkning både på ingång A och B Ingång A, räkning upp Quadraturräkning, pulsdubblering, fasförskjutna pulser, riktningsavkänning Ingång A, räkning Ingång B, räkning ned Resultat Ingång B, riktning Resultat Upp/uppräkning, pulsräkning både på ingång A och B Ingång A, räkning upp Quadraturräkning, pulsfyrdubbling, fasförskjutna pulser, riktningsavkänning Ingång A, räkning Ingång B, räkning upp Resultat Ingång B, räkning och riktning Resultat Figur 1, Exempel på pulsräkning. 15

16 Courier Series räknare, 75x40 mm LCD display, 8 siffror, 11 mm höga Summaräknare Tachometer Flödesmätning CE- och RoHS-certifi erad Ambassador Series räknare, 75x75 mm President Series räknare, 147x55/147x77 mm Fusion maskinstyrning, 157x87 mm LCD display, 2x8 siffror, 7,6 mm höga Summaräknare Förvalsräknare, 1, 2 eller 4 förval, satsräkning Tachometer 2 vx utgångskontakter RS 5 seriell utgång CE- och RoHS-certifi erad, UL- och CSA-godkänd LED display 5-8 siffror, 14 mm höga Summaräknare Förvalsräknare 1, 2 eller 3 förval, satsräkning Tachometer Relä- eller transistorutgång CE- och RoHS-certifi erad, UL- och CSA-godkänd Avancerat programmerbart räknarsystem med 5 räknaringångar, 10 digitala ingångar, 4 analoga ingångar, 5 reläutgångar, 2 transistorutgångar och 2 analoga utgångar. RS232/RS5 kommunikation. Tydlig grafi sk LCD display, 128x64 pixlar. Programmeras från front eller med Windowsbaserat konfigureringsprogram. CHS Controls AB Florettgatan Helsingborg Tel , fax SMS chs@chscontrols.se Alltid Always tillgänglig available - Alltid öppen! - Always open! Katalog PM6062, Februari 2008
