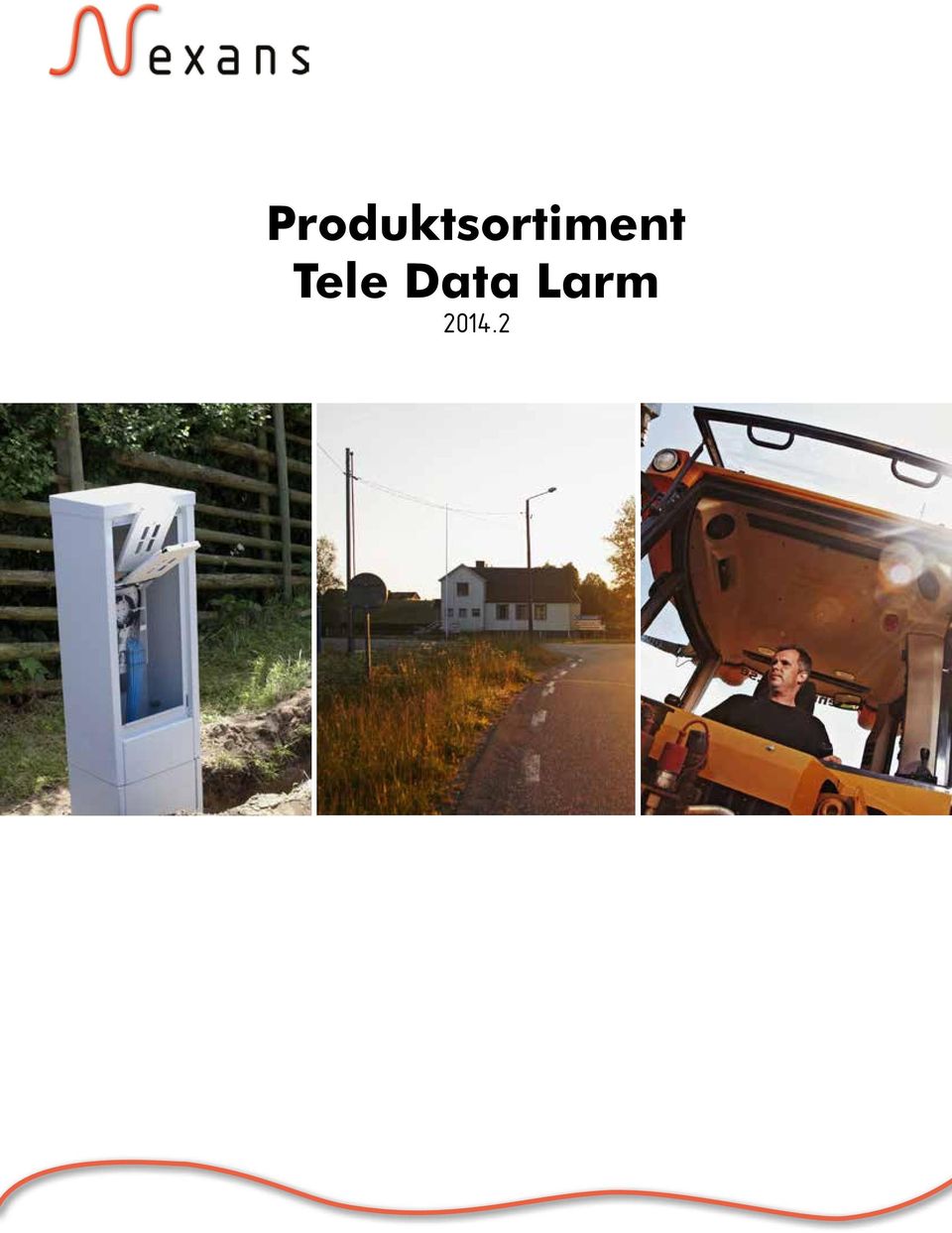

1 Produktsortiment Tele Data Larm

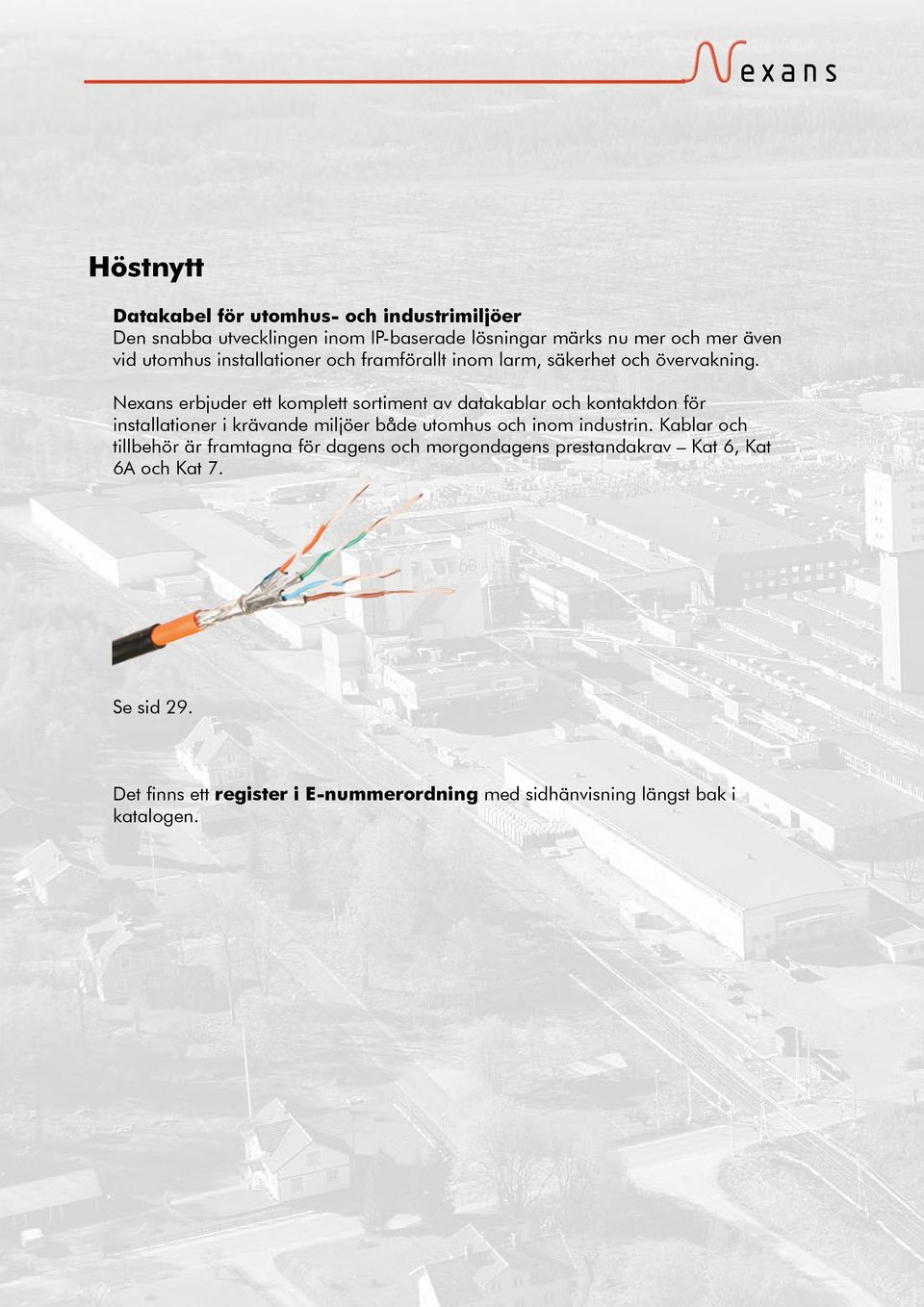

2 Höstnytt Datakabel för utomhus- och industrimiljöer Den snabba utvecklingen inom IP-baserade lösningar märks nu mer och mer även vid utomhus installationer och framförallt inom larm, säkerhet och övervakning. Nexans erbjuder ett komplett sortiment av datakablar och kontaktdon för installationer i krävande miljöer både utomhus och inom industrin. Kablar och tillbehör är framtagna för dagens och morgondagens prestandakrav Kat 6, Kat 6A och Kat 7. Se sid 29. Det finns ett register i E-nuerordning med sidhänvisning längst bak i katalogen.

3 Dagen då framtiden kom till Grimsås Karl Olsson var egen företagare redan under första världskriget. Men affärerna med torv gick inte lysande så han fick arbeta extra på sin fars bank. Allt tog en vändning när andra världskriget var över. Mycket tack vare en av Karls bekanta som hade amerikanska kontakter. Kanske inte helt vanligt på den tiden i ett litet samhälle som Grimsås. De berättade om framtiden, maskiner för plastbearbetning. Året var 1947 och Karl bestämde sig för att satsa på plastisolerad kabel. IKO Kabelfabrik AB grundades. I som i Industri, K som i Karl och O som i Olsson. Första året omsatte företaget kronor. Idag, drygt 60 år senare, heter företaget Nexans Sweden AB och omsätter 2,3 miljarder kronor. Karls mod, nyfikenhet och entreprenörskap lever kvar i företaget än idag. Viljan att hela tiden utveckla produkter, övertygelsen att allt går att göra lite bättre. Från valet av material till innovationer som gör produkterna effektivare, säkrare och mer lättarbetade. Vi går inte i andras fotspår, vi trampar helst våra egna stigar. Kanske är det en förklaring till att vi idag tillverkar cirka typer av kablar, många av dem patenterade. Samtidigt ingår vi i ett globalt nätverk med över kabelexperter över hela världen. Det ger oss självklart en hel del fördelar, men också dig som kund. Vi får bland annat ta del av spjutspetskompetens, erfarenhet och produktutveckling. I Grimsås är det nära till allt. Det har säkert präglat vår filosofi att alltid finnas nära våra kunder. Oavsett var i världen de befinner sig. Vi förstår vad det betyder att kunna fråga någon som vet och känna tryggheten att rätt produkter alltid levereras till den bestämda platsen på den utsatta tiden. Bland våra uppdragsgivare finns bolag inom el- och telenät, vägar, järnvägar, skeppsbyggnad, olje- och gasindustri, kärnkraft, fordonsindustri, elektronik, materialhantering och automation. De har alla gjort ett aktivt val som signalerar kvalitet, ekonomi och långsiktighet. Men också ansvar för hållbar utveckling. Ett modeord, javisst, men för oss har det varit ett ledord i över sex decennier. Även om vi lever i en komplex värld har vår drivkraft alltid varit jordnära och enkel. Vi vill bidra till att våra kunder får en bra dag på jobbet. En känsla som fört oss dit vi är idag. Och som för oss in i framtiden.

4 Innehållsförteckning Telekabel Sida Optokabel Sida Nexans kablar för utomhus accessnät 1 Nexans fiberoptiska korskopplings- och anslutningskablar 32 EUALEV 1 GRGQBDU 32 ELALE 2 ZC LSZH 32 ELLCE 3 N3S Cabinet Cable 33 EUALCEV 3 SCII 2,6 LSZH (villa/bostadspatch) 34 ELLY 4 SCII 4,1 LSZH 34 ELLC 4 SCII 4,1 LSZH 34 ELQYB 4 Nexans fiberoptiska distributions- och accesskablar 35 Nexans kablar för inomhus telenät 5 GALDV 35 ELQXBE 120 Ohm 5 SC-MT LSZH 35 ELAQBEU 120 Ohm 5 GNGGQBDUV 36 Nexans korskopplingstråd 6 MB LSZH Drop on demand 36 ENUBB 6 TBV LSZH Drop on demand 36 Nexans kablar för inomhus kounikationsnät 7 TBU LSZH 37 EKKX 7 TB MTFC 37 ELQXB 8 TBW+FR LSZH 38 ELAQBY 8 UC LSZH 38 ELAQBY-S 9 Nexans fiberoptiska mikrokablar 39 ELAQPQB 9 GALDV 39 FLQQBR 10 UT16 39 FLAQQBR 10 UT16 PA 40 PTS-HF 11 UT30 40 FQQXB 11 UB32 40 ELQRB 12 MB Micro Bundle 41 ELQYB 12 GRHLDV SD 1,6 41 ELAQBY 13 GRHLDV SD 2,1 41 ELNAQB 13 Nexans fiberoptiska spårkärnekablar (tub eller ribbon) 42 ALSECURE PREMIUM 14 GRSQBDV SD 2,25 42 ALSECURE PREMIUM 15 GRSLDV 2,25 43 ALSECURE PLUS TEL 15 GRSLDV SD 2,25 43 ALSECURE PLUS TEL 15 GASQBDUV 44 ELEQB 16 GASLDV dry 44 RQUB 16 GASLDV 45 RKUB 17 GASQWQBUV 45 EKU 17 Nexans fiberoptiska tubkablar, loosetube 46 Nexans elektronikkablar för bland annat styrning av industriprocesser 18 GRHQBDV SD 1,6 46 FLAQB 18 GRHQBDV SD 2,25 46 FLEAQB 18 GRHLDV SD 2,25 47 J-H(St)H 18 GRHLDV 2,25 47 Nexans koaxialkablar för basnät för kabel-tv 19 GRHLDV SD 1,6 48 KTV 2,0/8,3 CE 19 GRHLDV SD 2,1 48 KTV 3,9/15,8 CE 19 Nexans fiberoptiska unitube kablar 49 Nexans koaxialkablar för fastighetsnät för kabel-tv 20 GAGQBDUV 49 KTV 1,0/4,8 CV 20 GRLDV 49 KTV 1,0/4,8 CQ Klass A 20 Nexans fiberoptiska sjökablar 50 KTV 1,0/4,8 CE 21 GASALTTLV 50 KTV 1,6/7,2 CQ LSZH 21 GRHALTTLV 50 KTV 1,6/7,2 CE 21 GJMLTTV 51 Nexans antennkabel 22 GJMLTV 51 KTV 0,8/3,7 CV 22 Nexans fiberoptiska luftkablar 52 Nexans koaxialkablar för CCTV 23 GRSSLLDV 52 RG 11 A/U 23 GRGLDV (FTTH) 52 RG 59 B/U 23 Nexans fiberoptiska kablar 53 RG x0,75 23 Bra att veta 53 RG 59 LSZH 24 Kabelblåsning i optoslang eller mikrokanalisation 53 RG 59 LSZH + 2x0,75 24 Kabel för fastighetsnät, stadsnät eller landsortsnät 53 Nexans koaxialkablar för radiokounikation 25 Fiberkabel i luftsystem, självbärande kabel 54 RG 58 C/U 25 Fiberkabel i luftsystem, luftdukter 54 RG 213 U 25 Fiberkabel i sjöar eller vattendrag 54 Nexans modularkablar 26 Telenätmateriel, optomateriel Sida FMKX 26 RMKX 26 Telekabel, busskabel Sida Nexans busskablar 27 Profibus 2x0,64 AWG 22/1 27 Datakabel Sida Nexans datakablar kategori 5e [100 MHz] 28 U/UTP kategori 5e 28 F/UTP kategori 5e 28 Nexans datakablar kategori 6 [250 MHz] 29 U/UTP kategori 6 29 S-F/UTP kategori 6 LSZH + PE 29 Nexans datakablar LANmark-6A [500 MHz] 30 F 1 /UTP LANmark-6A 30 F/FTP LANmark-6A 30 Nexans datakablar LANmark-7A [1000 MHz] 31 S/FTP LANmark-7A 31 Nexans fiberoptiska komponenter 55 Korskopplingsbox KB Korskopplingsbox KB Korskopplingsbox KB Tillbehör Korskopplingsbox KB 56 Korskopplingsbox KB Tillbehör för Korskopplingsbox KB Skarvhylsa för optiska fibrer 58 Blindpluggar 58 Mellanstycken 59 Nexans fiberoptiska korskopplingsboxar (ODF) 60 Förkontakterad fiberoptisk korskoppl.box KB Förkont. fiberoptisk korskoppl.box KB112 GASQBDUV, fortsättning 61 Förkont. fiberoptisk korskoppl.box KB112 GRSQBDV 61 Förkont. fiberoptisk korskoppl.box KB112 med fan-out 62 Förkont. fiberoptisk korskoppl.box KB Förkont. fiberoptisk korskoppl.box KB1448 och KB Förkont. fiberoptisk korskoppl.box KB1448 och KB1496 med fan-outer 63

5 Innehållsförteckning Telenätmateriel, optomateriel forts. Sida Nexans fiberoptiska kablage 64 Korskoppl.kablage Singelmod SC/APC-SC/APC 64 Korskoppl.kablage Singelmod SC/UPC-SC/UPC 65 Korskoppl.kablage Singelmod SC/UPC-SC/APC 66 Korskoppl.kablage Singelmod LC/UPC-LC/UPC 66 Korskoppl.kablage Singelmod LC/UPC-SC/UPC 67 Korskoppl.kablage Singelmod SC/UPC-LC/APC 68 Korskoppl.kablage Singelmod SC/APC-LC/APC 68 Korskoppl.kablage Singelmod SC/APC-LC/UPC 69 Korskoppl.kablage Singelmod LC/APC-LC/APC 69 Fibersvans Singelmod 70 Fibersvans Multimod 70 Fan-out Singelmod 71 Fiberoptiska korskopplingskablage för accessnät 72 Fiberoptiska korskopplingskablage SC/UPC till SC/UPC 72 Fiberoptiska korskopplingskablage SC/UPC till LC/UPC 73 Fiberoptisk anslutningkabel villa patch 73 Nexans fiberoptiska skarvsystem 74 Skarvbox för installation i mark, WTC0,2 74 Skarvbox för installation i mark, WTC0,5 74 Skarvbox för installation i mark, WTC1 74 Skarvbox för installation i mark, WTC 75 Skarvbox för installation i mark, WTC1,5 MIDSP 75 Skarvbox för installation i mark, WTC1,5 76 Skarvbox för installation i mark, WTC2 MIDSP 76 Skarvbox för installation i mark, WTC2 universal 77 Skarv- och korskopplingsbox för installation i mark, WTC2 77 Nexans tillbehör för skarvbox WTC 78 Tillbehör WTC0,5 78 Tillbehör WTC1 78 Tillbehör WTC0,2 och 78 Tillbehör WTC1,5 79 Tillbehör WTC2 79 Gemensaa tillbehör för alla WTC-boxar 80 Skarvbox för skarvning utomhus, BPI Skarvbox NSBS1 (Duolink) 81 Skarvbox för skarvning inomhus, Cros ITB 81 Skarvenhet för ETSI/19 82 Skarvskåp NS2 82 Skarvskåp NS4 83 Tillbehör för NS2 och NS4 83 Skarvskåp NS8+ 84 Skarvskåp NS Tillbehör för NS8+ och NS Nexans fiberoptiska överlämningsenheter 85 Överlämningsenhet 96 alt. 288 fibrer för markskåp eller inomhus på vägg 85 Överlämningsenhet 24 fibrer för markskåpeller inomhus på vägg 85 Fiberoptiska markskåp 86 Markskåp 86 Nexans fiberoptiska skarv- och korskopplingssystem N3S 87 Fiberoptiskt korskopplingsstativ N3S 87 Fiberoptiskt skarvstativ N3S 87 Tillbehör till skarv- och korskopplingsstativ N3S 88 Förkont. fiberoptisk korskoppl.box för N3S med N3S-Stativkabel 88 Förkont. fiberoptisk korskoppl.box för N3S med GASQBDUV 89 Förkont. fiberoptisk korskoppl.box för N3S med Fan-out 89 Nexans 19 -stativ och stativmaterial stativ 90 Tillbehör till 19 -stativ 90 Nexans fiberoptiska skarv- och korskopplingsskåp 91 Fiberoptiskt väggskåp för korskoppling Cros Premium 91 Fiberoptiskt väggskåp för korskoppling Cros Micropticable 91 Husnodskåp N-HNS Förkont. fiberoptisk korskoppl.box KB201 för husnodskåp 92 Husnodskåp N-HNS Nexans fiberoptiska fördelningsbox (gränssnitt) mellan nätägare och fastighetsägare 93 Fiberoptisk fördelningsbox med korskoppling, MCO 93 Fiberoptisk fördelningsbox, ODO 93 Nexans fiberoptiska fördelningsbox för byggsätt Drop on demand 94 Fiberoptisk fördelningsbox för våningsplan, FDO 94 Fiberoptisk fördelningsbox för våningsplan, Mini 94 Telenätmateriel, optomateriel forts. Sida Nexans kundavslut fiberoptiskt uttag 95 TETR@XS fiberoptiskt uttag 95 Förkont. fiberoptiska kundansl.kablar med monterat 96 Förkont. fiberoptiska kundansl.kablar utan vägguttag (för montering i 97 Fiberoptisk kundanslutningskabel utan vägguttag 98 Nexans mätfiber 99 Mätfiber 99 Nexans tillbehör för luftledning 100 Avspänningsdon, upphängningsdon och vibrationsdämpare 100 Nedledningsklaer för GRSSLLDV och GARLCV 101 Roterande slingram för luftledning 9-18,4 101 Upphängningsdon 101 Nexans fiberoptiska dämpare 102 Fiberoptisk dämpare FC 102 Fiberoptisk dämpare SC 102 Fiberoptisk dämpare LC 102 Nexans fiberoptiska verktyg 103 Kabelsax 103 Kevlartång 103 Tubskalare och fiberskalare 103 Ribbonseparerare 104 Mantelverktyg 104 Tubskalare 104 Nexans fiberoptiska rengöringsprodukter 105 Rengöringskassett för kontaktdon och mellanstycken 105 Rengöringsverktyg för kontaktdon och mellanstycken 105 Rengöringsprodukter för fiber 106 Rengöringssticka för kontaktdon och mellanstycken 106 Datanätmateriel/Nexans kabelsystem Sida LANmark 107 Nexans plastdetaljer 108 Nexans uttag Snap-in och tillbehör 108 Nexans täckramar 108 Uttag och täcklock från andra leverantörer 109 Nexans verktyg 110 Pressverktyg Snap-in kontakt 110 Kabelskalare 110 Monteringsverktyg LANmark Slitsverktyg för LSA-plint 111 Nexans rangering 112 Rangerpaneler 112 Nexans panel och box 113 Korskopplingspanel obestyckad för Snap-in och Keystone 113 Telepanel 50xRJ Box obestyckad för Snap-in och DIN-skena 114 Klass E Kategori 6 komponenter, oskärmade system 115 Datakabel Kat Kontaktdon Essential Kat 6 Keystone 116 Kontaktdon LANmark-6 Snap-in 116 Kablage Essential Kat Klass E/EA LANmark-6/6A komponenter 118 Datakabel LANmark-6A 118 Kontaktdon LANmark-6 Snap-in 119 Kontaktdon LANmark-6A Snap-in 119 Kontaktdon/uttag LANmark-Industri 120 Kablage Ultim LANmark-6A UniBoot 120 Kablage LANmark-6 UniBoot 121 LANmark Latch Protector 121 Klass F/FA LANmark-7/7A komponenter 122 Datakabel LANmark-7A 122 Kablage LANmark-7A GG Kontaktdon LANmark-7/7A GG45 Snap-in 123 Register i E-nuerordning

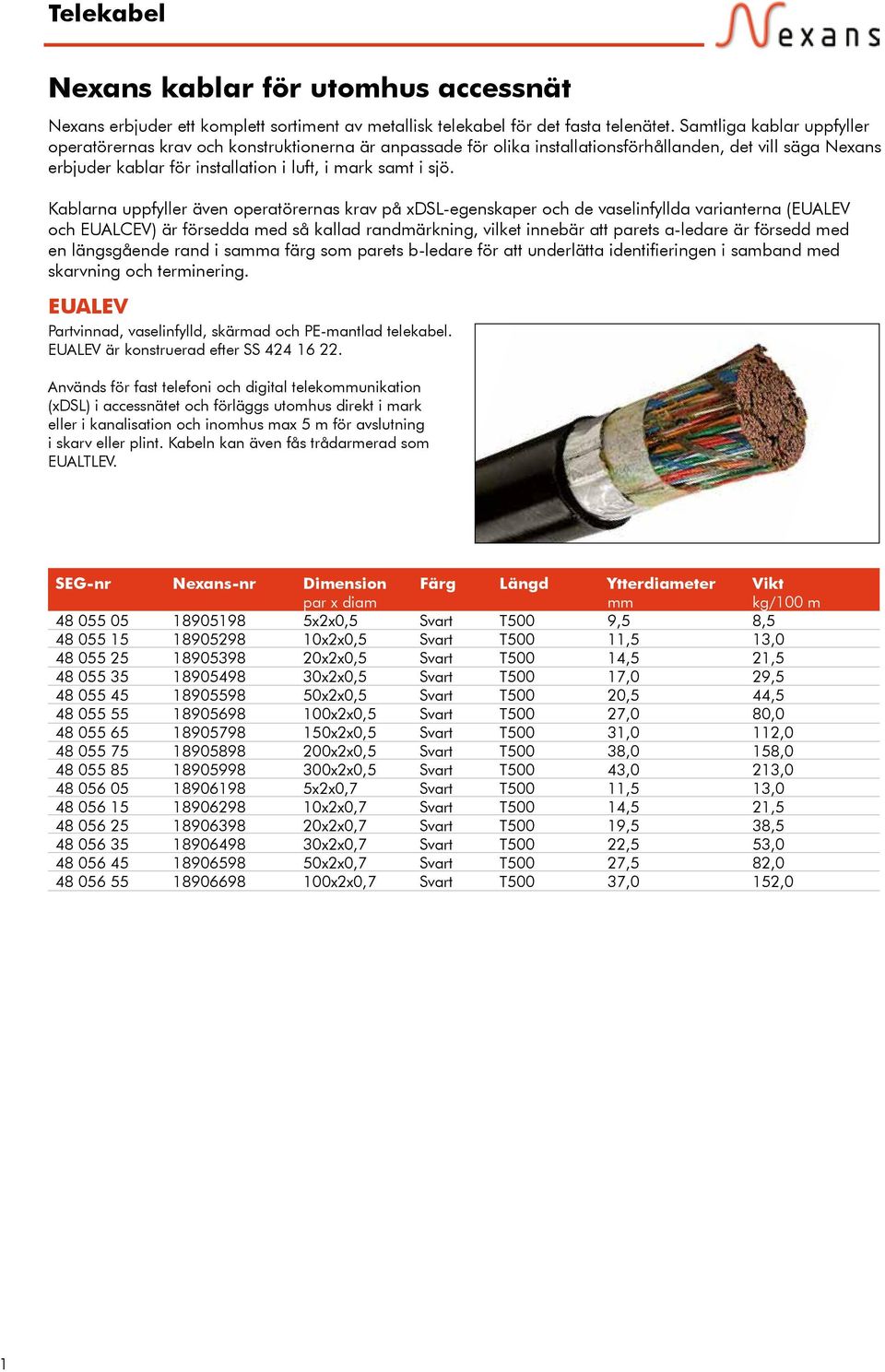

6 Telekabel Nexans kablar för utomhus accessnät Nexans erbjuder ett komplett sortiment av metallisk telekabel för det fasta telenätet. Samtliga kablar uppfyller operatörernas krav och konstruktionerna är anpassade för olika installationsförhållanden, det vill säga Nexans erbjuder kablar för installation i luft, i mark samt i sjö. Kablarna uppfyller även operatörernas krav på xdsl-egenskaper och de vaselinfyllda varianterna (EUALEV och EUALCEV) är försedda med så kallad randmärkning, vilket innebär att parets a-ledare är försedd med en längsgående rand i saa färg som parets b-ledare för att underlätta identifieringen i samband med skarvning och terminering. EUALEV Partvinnad, vaselinfylld, skärmad och PE-mantlad telekabel. EUALEV är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl) i accessnätet och förläggs utomhus direkt i mark eller i kanalisation och inomhus max 5 m för avslutning i skarv eller plint. Kabeln kan även fås trådarmerad som EUALTLEV Dimension par x diam 5x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 150x2x0,5 200x2x0,5 300x2x0,5 5x2x0,7 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 100x2x0,7 9,5 11,5 14,5 17,0 20,5 27,0 31,0 38,0 43,0 11,5 14,5 19,5 22,5 27,5 37,0 8,5 13,0 21,5 29,5 44,5 80,0 112,0 158,0 213,0 13,0 21,5 38,5 53,0 82,0 152,0 1

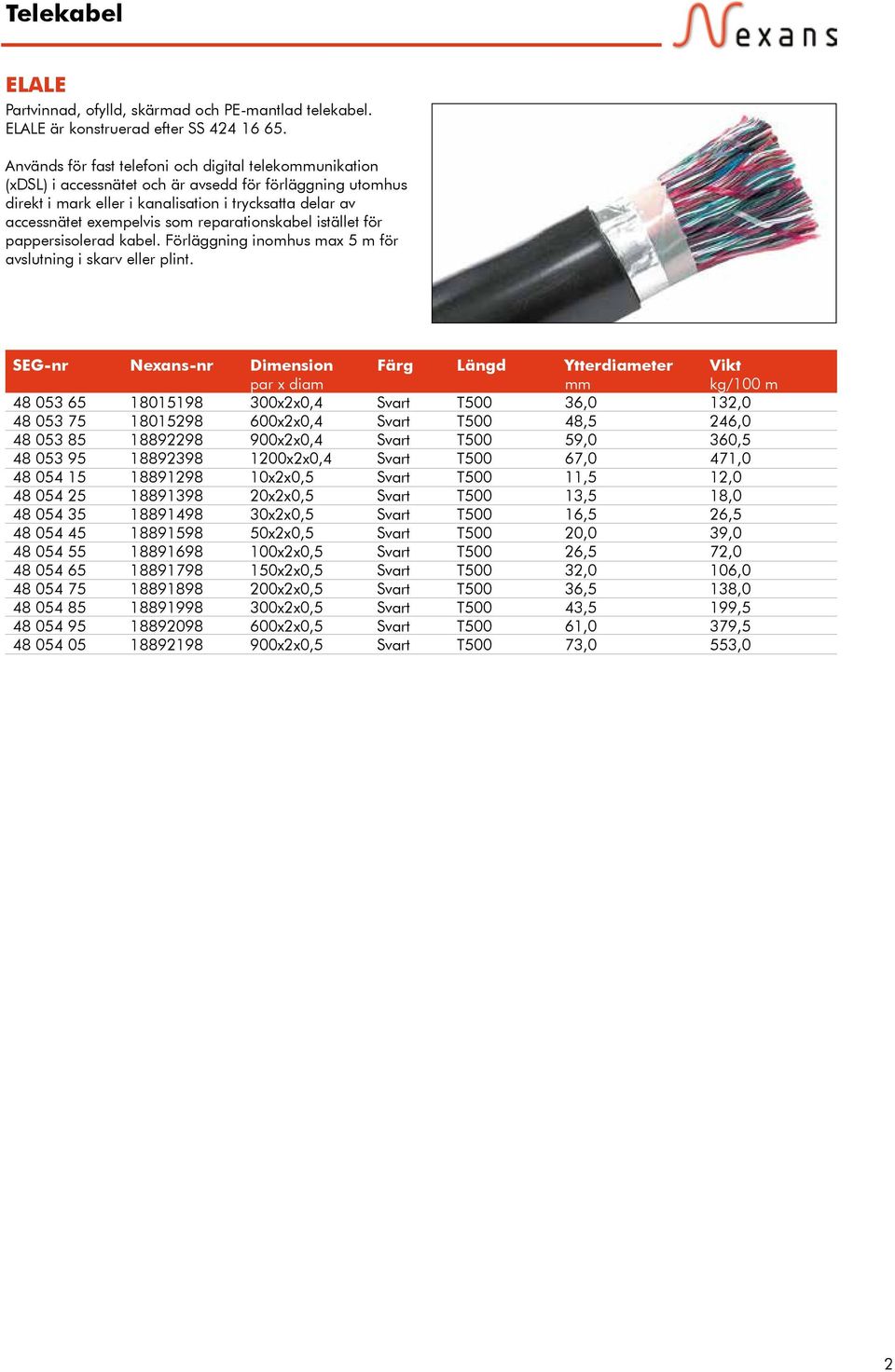

7 Telekabel ELALE Partvinnad, ofylld, skärmad och PE-mantlad telekabel. ELALE är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl) i accessnätet och är avsedd för förläggning utomhus direkt i mark eller i kanalisation i trycksatta delar av accessnätet exempelvis som reparationskabel istället för pappersisolerad kabel. Förläggning inomhus max 5 m för avslutning i skarv eller plint Dimension par x diam 300x2x0,4 600x2x0,4 900x2x0,4 1200x2x0,4 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 150x2x0,5 200x2x0,5 300x2x0,5 600x2x0,5 900x2x0,5 36,0 48,5 59,0 67,0 11,5 13,5 16,5 20,0 26,5 32,0 36,5 43,5 61,0 73,0 132,0 246,0 360,5 471,0 12,0 18,0 26,5 39,0 72,0 106,0 138,0 199,5 379,5 553,0 2

8 Telekabel ELLCE Partvinnad, ofylld och PE-mantlad telekabel med bärlina. ELLCE är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl) i accessnätet och förläggs utomhus på stolplinje och inomhus max 5 m för avslutning i skarv eller plint. Vid upphängning bör kabeln vridas ca ett varv per 10 m Dimension par x diam 5x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 5x2x0,7 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 7,5x16 9,5x18 13x21 15x23 18x28 25x35 10x18 13x21 17x27 20x30 26x36 10,5 14,0 20,5 27,0 43,0 74,0 14,0 20,5 36,0 48,5 73,0 EUALCEV Partvinnad, vaselinfylld, skärmad och PE-mantlad telekabel med bärlina. EUALCEV är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl) i accessnätet och förläggs utomhus på stolplinje och inomhus max 5 m för avslutning i skarv eller plint Dimension par x diam 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 10x2x0,7 20x2x0,7 30x2x0,7 50x2x0,7 11x20 14x23 17x25 19x29 26x36 15x23 19x29 22x32 27x37 21,5 26,0 34,0 51,0 88,0 25,5 46,0 61,5 89,0 3

9 Telekabel ELLY Fyrskruvstvinnad, PE-mantlad abonnentkabel. ELLY är konstruerad enligt SS Används för abonnentanslutning till accessnätet och förläggs utomhus direkt i mark eller i kanalisation och inomhus max 5 m för avslutning i skarv eller plint Dimension par x diam 4x0,6 6,5 4,0 ELLC Fyrskruvstvinnad, PE-mantlad självbärande abonnentkabel med bärlina. ELLC är konstruerad enligt SS Används för abonnentanslutning till accessnätet och förläggs som luftledning utomhus och inomhus max 5 m för avslutning i skarv eller plint. Vid upphängning bör kabeln vridas ca ett varv per meter Dimension par x diam 4x0,6 4x0,6 R260 T1000 5,1x9,5 5,1x9,5 5,5 5,5 ELQYB Fyrskruvstvinnad abonnentkabel med halogenfri, flamskyddad mantel. ELQYB är konstruerad enligt SS Används för abonnentanslutning till accessnätet och är avsedd för förläggning inomhus och utomhus på byggnad. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 4x0,6 Grå R100 5,9 3,9 4

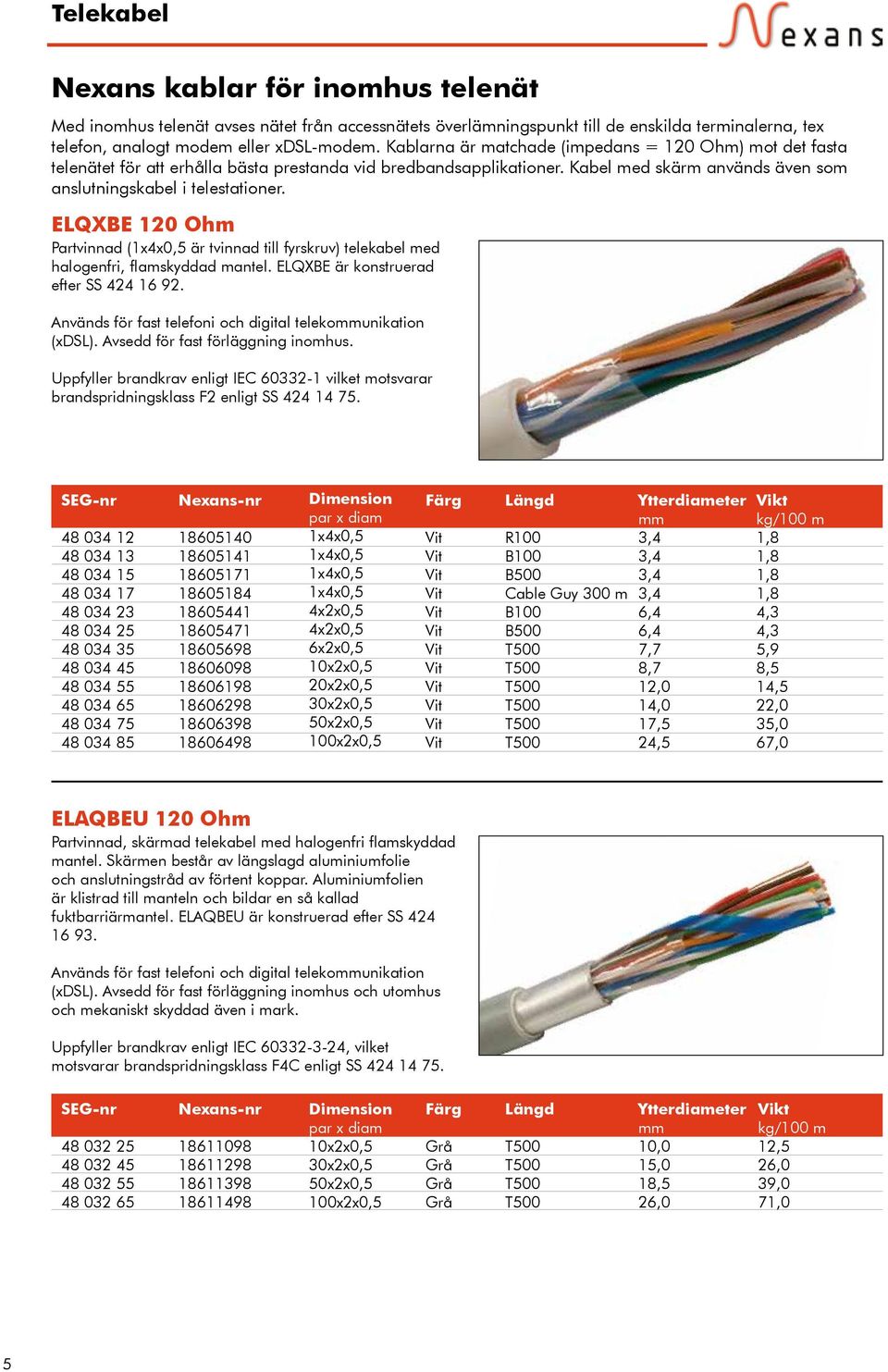

10 Telekabel Nexans kablar för inomhus telenät Med inomhus telenät avses nätet från accessnätets överlämningspunkt till de enskilda terminalerna, tex telefon, analogt modem eller xdsl-modem. Kablarna är matchade (impedans = 120 Ohm) mot det fasta telenätet för att erhålla bästa prestanda vid bredbandsapplikationer. Kabel med skärm används även som anslutningskabel i telestationer. ELQXBE 120 Ohm Partvinnad (1x4x0,5 är tvinnad till fyrskruv) telekabel med halogenfri, flamskyddad mantel. ELQXBE är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl). Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 1x4x0,5 1x4x0,5 1x4x0,5 1x4x0,5 4x2x0,5 4x2x0,5 6x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 R100 B100 B500 Cable Guy 300 m B100 B500 3,4 3,4 3,4 3,4 6,4 6,4 7,7 8,7 12,0 14,0 17,5 24,5 1,8 1,8 1,8 1,8 4,3 4,3 5,9 8,5 14,5 22,0 35,0 67,0 ELAQBEU 120 Ohm Partvinnad, skärmad telekabel med halogenfri flamskyddad mantel. Skärmen består av längslagd aluminiumfolie och anslutningstråd av förtent koppar. Aluminiumfolien är klistrad till manteln och bildar en så kallad fuktbarriärmantel. ELAQBEU är konstruerad efter SS Används för fast telefoni och digital telekounikation (xdsl). Avsedd för fast förläggning inomhus och utomhus och mekaniskt skyddad även i mark. Uppfyller brandkrav enligt IEC , vilket motsvarar brandspridningsklass F4C enligt SS Dimension par x diam 10x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 Grå Grå Grå Grå 10,0 15,0 18,5 26,0 12,5 26,0 39,0 71,0 5

11 Telekabel Nexans korskopplingstråd Används som kopplingsledning i korskopplingsstativ. ENUBB Kopplingsledning med isolering av halogenfri, flamskyddad nylon. Ledare av entrådig, förtent koppar. ENUBB är konstruerad efter SS Används som kopplingsledning i korskopplingsstativ i telestationer. Installeras även i rör i byggnader. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare x diam 2x0,5 2x0,5 2x0,5 4x0,5 2x2x0,5 2x0,4 4x0,4 Blå-Gul -Gul Röd- Sv-Rö-Gu-Vi Rö-Gu-Gr-Vi -Gul Sv-Rö-Gu-Vi B600 B600 B600 B300 B150 B750 B350 1,8 1,8 1,8 2,2 3,3 1,4 1,9 0,5 0,5 0,5 0,9 0,9 0,3 0,6 6

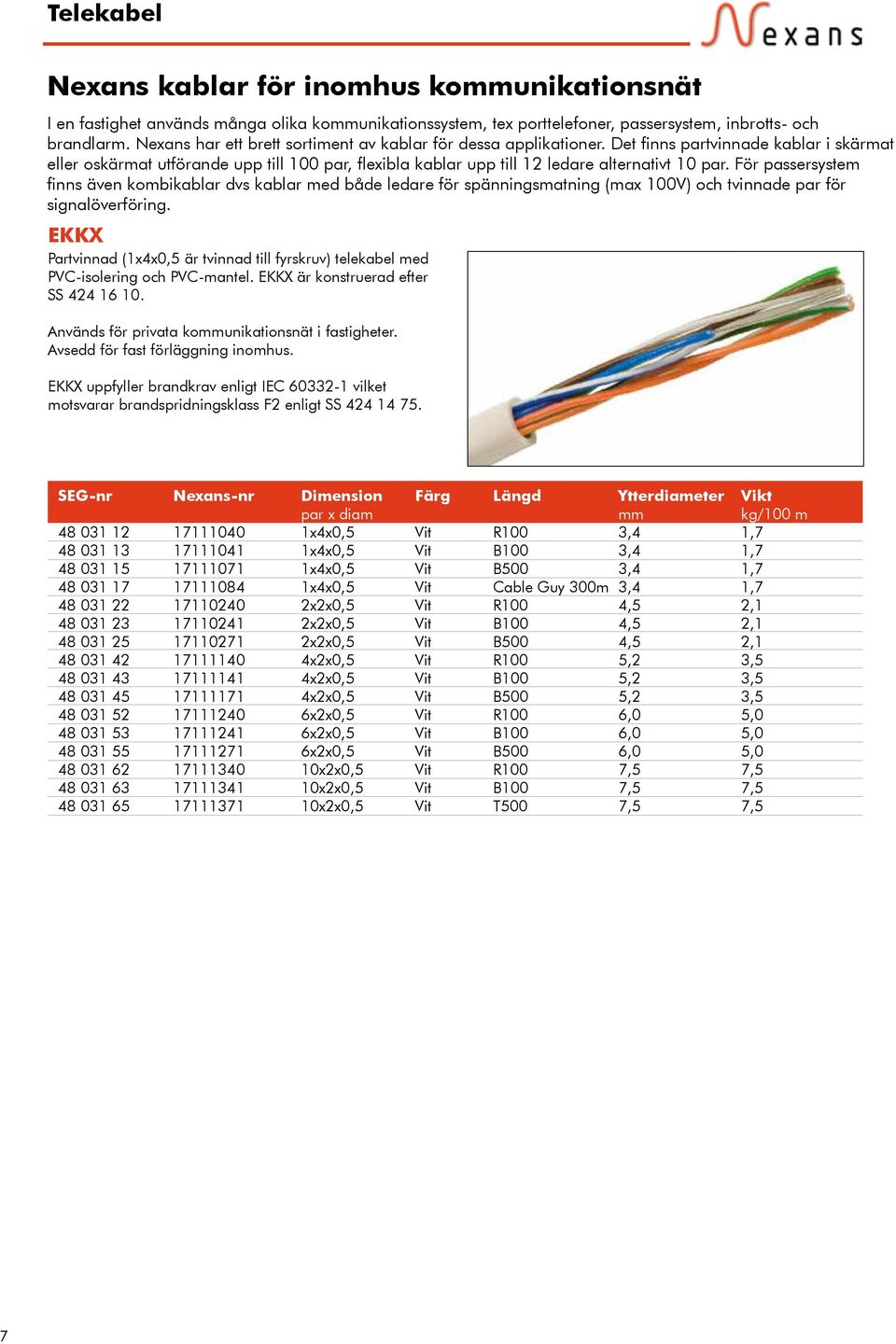

12 Telekabel Nexans kablar för inomhus kounikationsnät I en fastighet används många olika kounikationssystem, tex porttelefoner, passersystem, inbrotts- och brandlarm. Nexans har ett brett sortiment av kablar för dessa applikationer. Det finns partvinnade kablar i skärmat eller oskärmat utförande upp till 100 par, flexibla kablar upp till 12 ledare alternativt 10 par. För passersystem finns även kombikablar dvs kablar med både ledare för spänningsmatning (max 100V) och tvinnade par för signalöverföring. EKKX Partvinnad (1x4x0,5 är tvinnad till fyrskruv) telekabel med PVC-isolering och PVC-mantel. EKKX är konstruerad efter SS Används för privata kounikationsnät i fastigheter. Avsedd för fast förläggning inomhus. EKKX uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 1x4x0,5 1x4x0,5 1x4x0,5 1x4x0,5 2x2x0,5 2x2x0,5 2x2x0,5 4x2x0,5 4x2x0,5 4x2x0,5 6x2x0,5 6x2x0,5 6x2x0,5 10x2x0,5 10x2x0,5 10x2x0,5 R100 B100 B500 Cable Guy 300m R100 B100 B500 R100 B100 B500 R100 B100 B500 R100 B100 3,4 3,4 3,4 3,4 4,5 4,5 4,5 5,2 5,2 5,2 6,0 6,0 6,0 7,5 7,5 7,5 1,7 1,7 1,7 1,7 2,1 2,1 2,1 3,5 3,5 3,5 5,0 5,0 5,0 7,5 7,5 7,5 7

13 Telekabel ELQXB Partvinnad (1x4x0,5 är tvinnad till fyrskruv) telekabel med halogenfri, flamskyddad mantel. ELQXB är konstruerad efter SS Används för privata kounikationsnät i fastigheter. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 1x4x0,5 1x4x0,5 2x2x0,5 2x2x0,5 4x2x0,5 4x2x0,5 6x2x0,5 6x2x0,5 10x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 B100 B500 B100 B500 B100 B500 B100 B500 B100 3,4 3,4 4,5 4,5 5,3 5,3 6,0 6,0 7,5 7,5 10,0 12,0 14,5 19,5 1,6 1,6 1,9 1,9 3,2 3,2 4,2 4,2 7,0 7,0 12,5 18,0 28,0 53,0 ELAQBY Partvinnad, skärmad tele- och signalkabel med halogenfri, flamskyddad mantel. ELAQBY är konstruerad efter SS Skärmen består av längslagd aluminiumfolie och anslutningstråd av förtent koppar. Aluminiumfolien är klistrad till manteln och bildar sk fuktbarriärmantel. Avsedd för fast förläggning inomhus och utomhus, även i mark. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS På begäran offereras kabeln med brandklass F4C. ELAQBY finns även med bandarmering som ELAQPQB Dimension par x diam 5x2x0,6 5x2x0,6 10x2x0,6 10x2x0,6 20x2x0,6 30x2x0,6 50x2x0,6 100x2x0,6 5x2x0,6 10x2x0,6 20x2x0,6 30x2x0,6 50x2x0,6 100x2x0,6 Röd Röd Röd Röd Röd Röd B100 B100 9,0 9,0 11,0 11,0 14,0 15,5 18,5 25,0 9,0 11,0 14,0 15,5 18,5 25,0 9,0 9,0 13,5 13,5 22,0 30,0 44,5 81,0 9,0 13,5 22,0 30,0 44,5 81,0 8

14 Telekabel ELAQBY-S Partvinnad, skärmad tele- och signalkabel med halogenfri, flamskyddad mantel. ELAQBY-S är konstruerad efter SS ELAQBY-S har en flexibel skärm bestående av aluminium/polyesterfolie samt anslutningstråd. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 2x2x0,6 2x2x0,6 5x2x0,6 5x2x0,6 10x2x0,6 10x2x0,6 2x2x0,6 5x2x0,6 10x2x0,6 Röd Röd Röd B100 B500 B100 B100 B500 6,0 6,0 8,0 8,0 10,0 10,0 6,0 8,0 10,0 3,4 3,4 7,5 7,5 12,0 12,0 3,4 7,5 12,0 ELAQPQB Partvinnad, skärmad, bandarmerad tele- och signalkabel med halogenfri, flamskyddad mantel. ELAQPQB är en armerad variant av ELAQBY. Kabeln har bandarmering av förzinkade stålband och en utanpåliggande halogenfri, flamskyddad mantel. ELAQPQB är i tillämpliga delar konstruerad efter SS Avsedd för fast förläggning inomhus och utomhus, även i mark. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 5x2x0,6 10x2x0,6 20x2x0,6 30x2x0,6 50x2x0,6 100x2x0,6 12,5 14,5 17,0 19,0 22,5 28,5 21,5 29,5 41,0 51,5 72,0 116,5 9

15 Telekabel FLQQBR Kombinerad spänningsmatnings- och signalkabel, oskärmad. Ledarna för spänningsmatning har fåtrådig kopparlina, 1,0 alternativt 1,5 2 och isolering av halogenfri plastkompound. Signalparen har fåtrådig kopparlina, 0,22 alternativt 0,5 2 och PE-isolering. Kabeln har mantel av halogenfri, flamskyddad plastkompound. Används i passersystem och som busskabel i LON-miljö. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare/par x area 2x1,5+2x2x0,5 2x1+1x2x0,22 2x1+1x2x0,22 2x1+2x2x0,22 B100 B500 B500 8,5 6,5 6,5 7,5 9,5 5,0 5,0 6,0 FLAQQBR Kombinerad spänningsmatnings- och signalkabel, skärmad. Ledarna för spänningsmatning har fåtrådig, förtent kopparlina, 1,0 2, och isolering av halogenfri plastkompound. Signalparen har fåtrådig, blank kopparlina, 0,22 2 alternativt solid koppar 0,6, PEisolering samt gemensam skärm bestående av aluminium/ polyesterfolie och anslutningstråd. Kabeln har mantel av halogenfri, flamskyddad plastkompound. Används i passersystem. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare/par x area 2x1+1x2x0,22 2x1+1x2x0,22 2x1+2x2x0,22 3x1+2x2x0,6 2x1,5+2x2x0,5 B100 B500 6,5 6,5 8,0 8,5 9,5 5,1 5,1 6,5 8,6 10,5 Andras kablar för larm- och säkerhetssystem jämfört med våra. Besök våra nya lösningssidor för Larm- och Säkerhetssystem på 10

16 Telekabel PTS-HF Folieskärmad, partvinnad tele- och signalkabel med halogenfri isolering och mantel. PTS-HF är ett halogenfritt alternativ till EKAK men har annat färgschema och annan brandspridningsklass. Skärmen består av aluminium/ polyesterfolie samt anslutningstråd. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 1x4x0,6 1x4x0,6 1x2x0,6 1x2x0,6 2x2x0,6 2x2x0,6 3x2x0,6 3x2x0,6 4x2x0,6 4x2x0,6 B100 B500 B100 B500 B100 B500 B100 B500 B100 B500 5,2 5,2 4,3 4,3 5,5 5,5 6,2 6,2 6,4 6,4 3,4 3,4 2,2 2,2 3,7 3,7 4,5 4,5 5,4 5,4 FQQXB Flexibel signal- och larmkabel med isolering och mantel av halogenfri, flamskyddad plastkompound. FQQXB är konstruerad efter SS och används för kodlås, larminstallationer med mera vid krav på vibrationstålighet. Avsedd för fast förläggning inomhus. Uppfyller brandkrav enligt IEC , vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare/par x area 4x0,22 4x0,22 6x0,22 6x0,22 8x0,22 8x0,22 12x0,22 12x0,22 4x2x0,22 10x2x0,22 B100 B500 B100 B500 B100 B500 B100 B500 B500 3,7 3,7 4,2 4,2 4,7 4,7 5,4 5,4 5,3 8,0 1,7 1,7 2,4 2,4 3,0 3,0 3,2 3,2 3,3 8,2 11

17 Telekabel ELQRB Rakkablad (ej partvinnad) signalkabel med halogenfri, flamskyddad mantel. ELQRB, som är konstruerad efter SS , används som signalkabel i diverse styr- och reglertekniska anläggningar, även brandlarmsanläggningar. Avsedd för fast förläggning inomhus och utomhus, även på bärlina och skyddad mot mekanisk åverkan även i mark. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare x diam 2x0,6 2x0,6 2x1,0 2x1,0 3x1,0 4x1,0 7x1,0 7x1,0 12x1,0 19x1,0 27x1,0 2x0,6 2x0,6 2x1,0 2x1,0 3x1,0 4x1,0 2x1,15 Röd Röd Röd Röd Röd Röd Röd B100 B500 B100 B500 B500 B500 B100 B100 B500 B100 B500 B500 B500 B500 2,9x4,2 2,9x4,2 3,3x4,9 3,3x4,9 5,3 5,7 7,0 7,0 9,0 10,5 13,0 2,9x4,2 2,9x4,2 3,3x4,9 3,3x4,9 5,3 5,7 5,7 1,6 1,6 2,7 2,7 3,9 4,9 7,9 7,9 13,0 19,5 28,0 1,6 1,6 2,7 2,7 3,9 4,9 4,5 ELQYB Partvinnad brandlarmkabel med halogenfri, flamskyddad mantel. ELQYB, som är konstruerad efter SS används i anläggningar för brandlarm som matarledning och för anslutning av detektorer. Avsedd för fast förläggning inomhus, även utomhus på vägg eller bärlina. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 2x1,0 2x1,0 10x2x1,0 Röd Röd Röd B100 B500 5,5 5,5 15,5 3,4 3,4 25,0 12

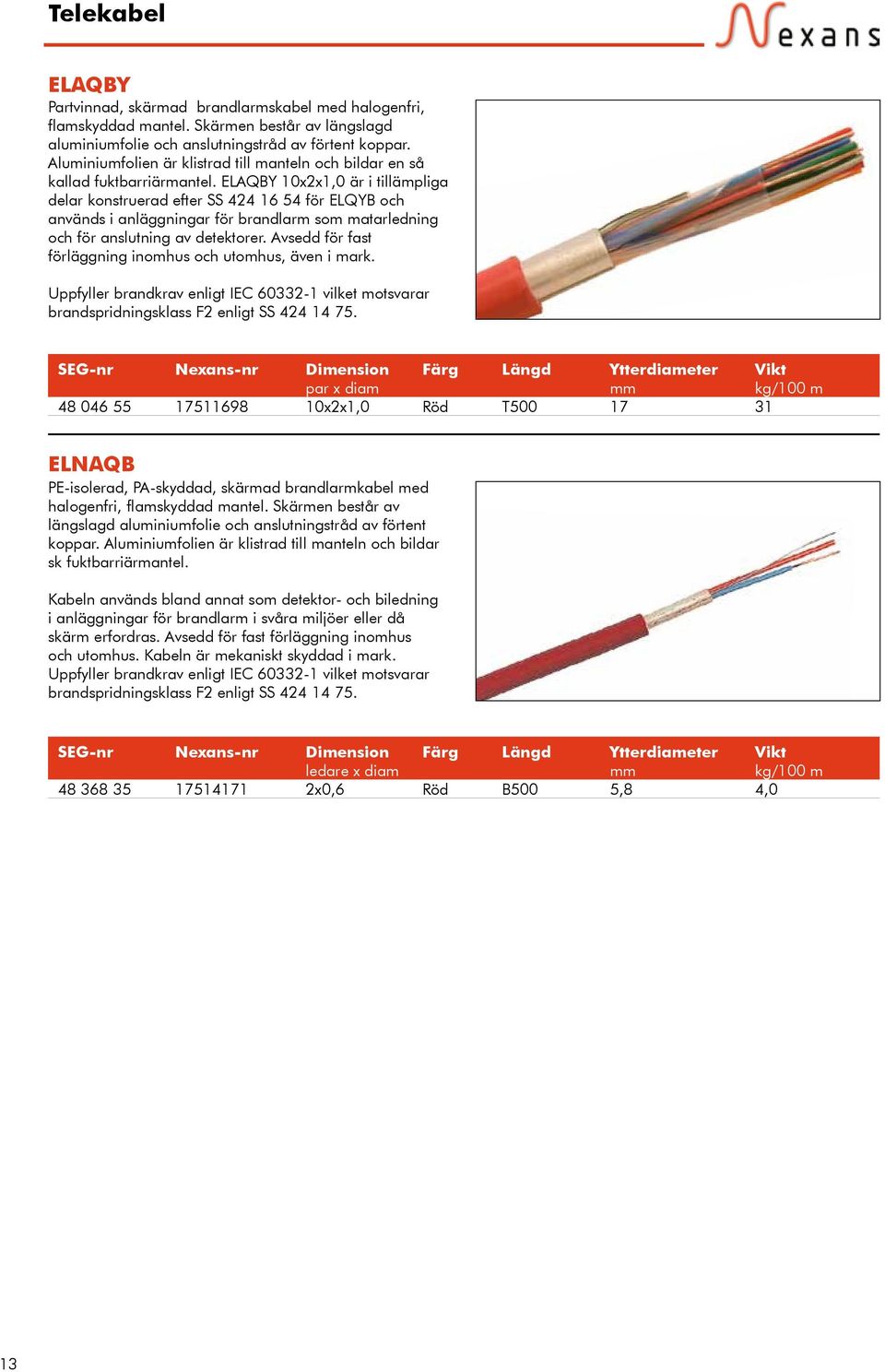

18 Telekabel ELAQBY Partvinnad, skärmad brandlarmskabel med halogenfri, flamskyddad mantel. Skärmen består av längslagd aluminiumfolie och anslutningstråd av förtent koppar. Aluminiumfolien är klistrad till manteln och bildar en så kallad fuktbarriärmantel. ELAQBY 10x2x1,0 är i tillämpliga delar konstruerad efter SS för ELQYB och används i anläggningar för brandlarm som matarledning och för anslutning av detektorer. Avsedd för fast förläggning inomhus och utomhus, även i mark. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension par x diam 10x2x1,0 Röd ELNAQB PE-isolerad, PA-skyddad, skärmad brandlarmkabel med halogenfri, flamskyddad mantel. Skärmen består av längslagd aluminiumfolie och anslutningstråd av förtent koppar. Aluminiumfolien är klistrad till manteln och bildar sk fuktbarriärmantel. Kabeln används bland annat som detektor- och biledning i anläggningar för brandlarm i svåra miljöer eller då skärm erfordras. Avsedd för fast förläggning inomhus och utomhus. Kabeln är mekaniskt skyddad i mark. Uppfyller brandkrav enligt IEC vilket motsvarar brandspridningsklass F2 enligt SS Dimension ledare x diam 2x0,6 Röd B500 5,8 4,0 13

19 ALSECURE PREMIUM DEN BRANDRESISTENTA KABELN SOM GÖR DITT ARBETE BÅDE SNABBARE OCH ENKLARE! För att ge marknaden en brandresistent kabel med exceptionell användarvänlighet, har Nexans utvecklat ALSECURE PREMIUM. Med den innovativa INFIT TM -teknologin har vi skapat en kabel med egenskaper som verkligen underlättar dina installationer. ALSECURE PREMIUM är flexibel, enkel att skala och har en exceptionell styrka.

20 Telekabel ALSECURE PREMIUM Halogenfri, partvinnad, brandresistent brandlarmkabel. Kabeln har isolering av självkeramiserande termoplastisk plastkompound, vilket innebär att kabeln uppfyller internationella standarder för brandresistenta kablar samtidigt som kabeln är mycket flexibel och enkel att installera. ALSECURE PREMIUM används i system för automatiska brandlarm där brandlarmet är integrerat med andra säkerhetsfunktioner som utrymningslarm, ventilationssystem. Kabeln är avsedd för fast förläggning inomhus enligt SS och SBF 110:6. Uppfyller krav på brandsäkerhet enligt IEC (90 min). Brandspridningskrav enligt IEC (F4C) och IEC (F2) Dimension par x diam 2x1 10x2x1,0 Röd Röd B500 6,2 17,0 4,8 35,0 ALSECURE PLUS TEL Halogenfri, brandsäker signalkabel. Alsecure Plus Tel 2x1,5+1,5 2 är skärmad med längslagt aluminiumband + anslutningstråd av förtent koppar. Kabeln används där det finns krav på funktion under och efter en brand, exempvis i system för talande utrymningslarm. Kabeln uppfyller brandspridningskrav enligt IEC (F4) och brandsäkerhetskrav enligt IEC (90 min). Avsedd för fast förläggning inomhus Dimension ledare x area 2x1,5+1,5 Röd B100 8,0 9,2 ALSECURE PLUS TEL Halogenfri, brandsäker tele- och signalkabel. Alsecure Plus Tel har siffermärkta parter, är partvinnad och skärmad med kopparband. Kabeln används där det finns krav på funktion under och efter en brand, exempvis i system för talande utrymningslarm. Avsedd för fast förläggning inomhus. Kabeln uppfyller brandspridningskrav enligt IEC (F4) och brandsäkerhetskrav enligt IEC (90 min) Dimension par x diam 1x2x0,9 2x2x0,9 10x2x0,9 Orange Orange Orange 6,7 7,4 16 8,0 10,0 36,0 15
