1 PRODUKTKATALOG ANSLUTNINGSDON, VENTILAVLEDARE FÖR TRAFIKVERKET tom 1

2 INNEHÅLLSFÖRTECKNING ELECTRO TRADING ET AB... Sid 3 NEXANS EUROMOLD... Sid 5 ÖVERSIKT... Sid 6... Genomföringar... Sid 6... Anslutningsdon... Sid 6 ANSLUTNINGSDON... Sid 7... Serie/Interface A, 250 A... Sid 7...K158LR... Sid 7... Serie/Interface B, 400 A... Sid 9...M400LR/G, 24 kv... Sid 9...M400LR/G, 36 kv... Sid 10...M400TE/G, 24 kv... Sid 11...M400TE/G, 36 kv... Sid 12...Tillbehör... Sid Serie/Interface C, 630 A... Sid 14...M480TB/G, 36 kv... Sid 14...M484TB/G, 36 kv... Sid 15...Tillbehör... Sid 16 2

3 ELECTRO TRADING ET AB Vi grundades 1985 och är ett agenturföretag som importerar och distribuerar mellanspänningsprodukter till bland annat den svenska elnätsmarknaden. Sedan 2013 har vi också tätningar för kabel- och rörgenomföringar i vårt sortiment. Detta innebär att vi har utvidgat vår kundkrets. Vi har huvudkontor och lager i Bromma, Stockholm, samt ett försäljningskontor i södra Sverige. För närvarande är vi fem anställda varav en är stationerad i Kristianstad. Vår affärsidé är att vi erbjuder den svenska Elnäts-, Bygg- och VA-marknaden produkter som håller högsta kvalitet. Vi ger teknisk support och service som uppfyller kundernas krav. En hög leveranssäkerhet med korta leveranstider är en självklarhet för oss. Vår kunskap, flexibilitet och höga servicenivå gör oss till en pålitlig partner och leverantör. De företag som vi representerar är: Fritz Driescher KG GmbH & Co, Wegberg, Tyskland Ställverk Frånskiljare Nexans Network Solutions N.V. Division Euromold, Erembodegem, Belgien Kabeltillbehör Dipl.-Ing. H. Horstmann GmbH, Heiligenhaus, Tyskland Jordningsutrustning Testinstrument Indikatorer Hauff-Technik GmbH & Co. KG, Hermaringen, Tyskland Tätningar för kabelgenomföringar Tätningar för rörgenomföringar Väggenomföringar Jordanslutningspunkter 3

4 Våra kontaktuppgifter Electro Trading ET AB Filialkontor: Electro Trading ET AB Gårdsfogdevägen 16, 1 tr Krinova AB Bromma Stridsvagnsvägen Kristianstad Org. nr Tel Fax info@electrotrading.se Kontaktpersoner Ulla Wihlborg Ägare, VD och Ekonomiansvarig Tel ulla.wihlborg@electrotrading.se Patrik Wihlborg vvd och Försäljningschef Filial: Kristianstad Tel patrik.wihlborg@electrotrading.se Ulf Sjöblom Försäljning Tel ulf.sjoblom@electrotrading.se Hans Ericson Marknad Tel hans.ericson@electrotrading.se Jeff Braun Order och Logistik Tel jeff.braun@electrotrading.se 4

5 NEXANS EUROMOLD EUROMOLD ingår i NEXANS som en egen division Nexans Network Solutions N.V. Div. Euromold. De har sitt huvudkontor i Erembodegem i Belgien och har sina egna produktionsanläggningar placerade inom EU. Nexans EUROMOLD har ca anställda. Företaget är ledande bland europeiska företag när det gäller att designa, tillverka och distribuera prefabricerade kabeltillbehör för mellanspänning. De har ett komplett sortiment av tillbehör för distributionskabel såsom förtillverkade anslutningsdon av EPDM-gummi och genomföringar av epoxi för transformatorer och ställverk. De har även ett brett sortiment av kabelavslut och kabelskarvar för kv. EUROMOLD är dessutom tillverkare av tillbehör för högspänning inom NEXANS. Alla EUROMOLDS produkter uppfyller internationella standarder som: CENELEC HD CENELEC EN IEC IEC Officiella certifikat från exempelvis CESI, KEMA och ATEX garanterar produkternas prestanda. Långtidstester av existerande och nya produkter sker kontinuerligt i eget testlaboratorium och i egen regi. EUROMOLD är certifierat enligt ISO 9001:2008 och ISO 14001:

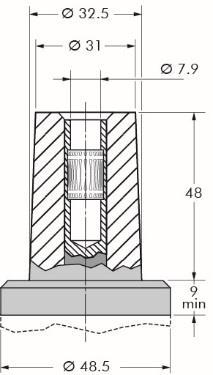

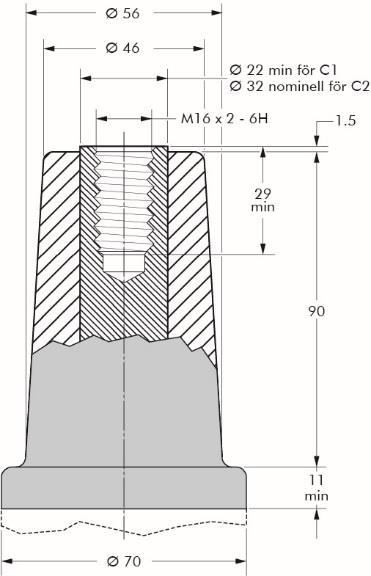

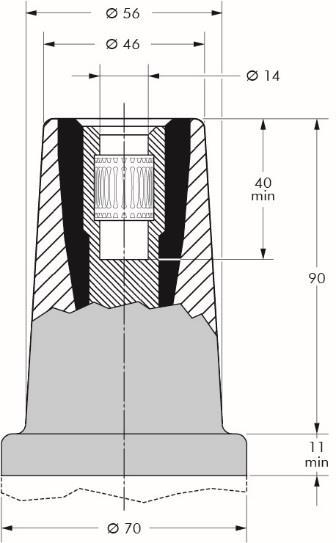

6 ÖVERSIKT GENOMFÖRINGAR / ANSLUTNINGSDON Olika storlekar och utföranden på genomföringar: Serie/Interface A Serie/Interface B Serie/Interface C 250 A 400 A 630 A Anslutningsdon för olika genomföringar: Serie/Interface A Serie/Interface B Serie/Interface C 250 A 400 A 630 A K158LR M400LR/G M480TB/G M400TE/G M484TB/G Dessa anslutningsdon har tagits fram i samarbete med Trafikverket. 6

7 SERIE/INTERFACE A, 250 A Anslutningsdon K158LR Användning: För 1- och 3-ledarkabel, kv Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. Anslutningsdon 12 kv Artikelnummer Benämning Area mm 2 Kabelanpassare E X(K158LR/G ) ,6-22,7 Anslutningsdon 24 kv Artikelnummer Benämning Area mm 2 Kabelanpassare E X(K158LR-GAS ) ,7-25,4 Partskärmningssats Används vid 3-ledare. Jordledare uttages vid anslutningsdon. Artikelnummer Benämning Längd mm Area mm 2 E VKC1 T-HSBK-20-DR/CS E VKD1 T-HSBK-20-DR/CS Mått 7

8 SERIE/INTERFACE A, 250 A Anslutningsdon K158LR Användning: För 1- och 3-ledarkabel, kv Levereras med presskabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. Anslutningsdon 12 kv Artikelnummer Benämning Area mm 2 Kabelanpassare E X(K158LR-GAB-150KM-12-1) ,0-23,8 Anslutningsdon 24 kv Artikelnummer Benämning Area mm 2 Kabelanpassare E X(K158LR-GH-150KM-12-1) ,6-26,4 Partskärmningssats Används vid 3-ledare. Jordledare uttages vid anslutningsdon. Artikelnummer Benämning Längd mm Area mm 2 E VKC2 T-HSBK-30-DR/CS E VKD2 T-HSBK-30-DR/CS Mått 8

9 SERIE/INTERFACE B, 400 A Anslutningsdon M400LR/G Användning: För 1- och 3-ledarkabel, 24 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M400LR/G går ej att kombinera med ventilavledare. För anslutningsdon 400 A med ventilavledare välj M400TE/G. Anslutningsdonen är avsedda för att användas till 24 kv-kabel men är klassade för 36 kv. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M400LR/G UN5+MWS) CA-19 / 20,0-26,5 22,1-24,0 E X(M400LR/G UN5+MWS) CA-22 / 23,5-31,0 25,1-27,0 E X(M400LR/G UN5+MWS) CA-27 / 28,5-37,5 29,0-31,1 Partskärmningssats Används vid 3-ledare. Jordledare uttages vid anslutningsdon. Artikelnummer Benämning Längd mm Area mm 2 E VKC2 T-HSBK-30-DR/CS E VKD2 T-HSBK-30-DR/CS Mått 9

10 SERIE/INTERFACE B, 400 A Anslutningsdon M400LR/G Användning: För 1-ledarkabel, 36 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M400LR/G går ej att kombinera med ventilavledare. För anslutningsdon 400 A med ventilavledare välj M400TE/G. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M400LR/G UN5+MWS) CA-27 / 28,5-37,5 33,4-35,2 Mått 10

11 SERIE/INTERFACE B, 400 A Anslutningsdon M400TE/G Användning: För 1- och 3-ledarkabel, 24 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M400TE/G går att kombinera med ventilavledare. Anslutningsdonen är avsedda för att användas till 24 kv-kabel men är klassade för 36 kv. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M400TE/G MWS) CA-19 / 20,0-26,5 22,1-24,0 E X(M400TE/G MWS) CA-22 / 23,5-31,0 25,1-27,0 E X(M400TE/G MWS) CA-27 / 28,5-37,5 29,0-31,1 Partskärmningssats Används vid 3-ledare. Jordledare uttages vid anslutningsdon. Artikelnummer Benämning Längd mm Area mm 2 E VKC2 T-HSBK-30-DR/CS E VKD2 T-HSBK-30-DR/CS Ventilavledare 400PE Ventilavledare Artikelnummer Benämning Uc Ur In E X(400PE10SA-36-N-CS399) 28,8 kv 36 kv 10 ka Mått 11

12 SERIE/INTERFACE B, 400 A Anslutningsdon M400TE/G Användning: För 1-ledarkabel, 36 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M400TE/G går att kombinera med ventilavledare. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M400TE/G MWS) CA-27 / 28,5-37,5 33,4-35,2 Ventilavledare 400PE Ventilavledare Artikelnummer Benämning Uc Ur In E X(400PE10SA-36-N-CS399) 28,8 kv 36 kv 10 ka Mått 12

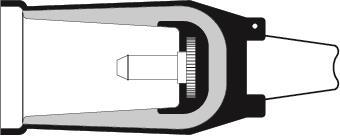

13 SERIE/INTERFACE B, 400 A Tillbehör Isolerhuv med bygel Huv för att isolera en genomföring. Artikelnummer Benämning Spänning kv M400DR/G + 400BA 36 Isolerplugg Plugg för att isolera och parkera ett anslutningsdon och utan krav på jordning. Får användas med spänning på. Artikelnummer Benämning Spänning kv M400SOP 36 Jordplugg Plugg för att jorda och parkera ett anslutningsdon och med krav på jordning. Får ej användas med spänning på. Artikelnummer Benämning Spänning kv GP Parkeringsplint/Hållare Plint för att parkera isolerplugg M400SOP och jordplugg 400GP. Artikelnummer Benämning PS 160PS 13

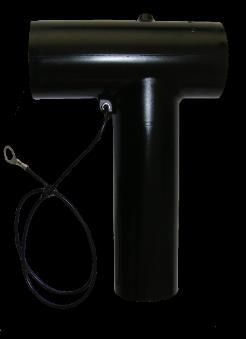

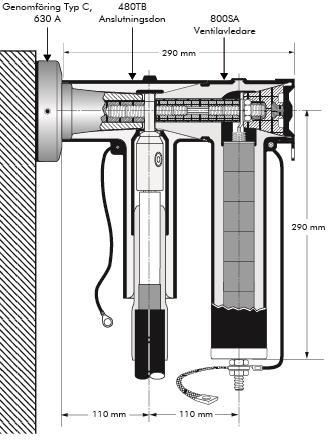

14 SERIE/INTERFACE C, 630 A Anslutningsdon M480TB/G Användning: För 1-ledarkabel, 36 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M480TB/G går att kombinera med ventilavledare. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M480TB/G-S UN5+MWS) CA-27 / 28,5-37,5 33,4-35,2 Ventilavledare 800SA Ventilavledare Artikelnummer Benämning Uc Ur In E X(800SA-10-36N) 28,8 kv 36 kv 10 ka Mått 14

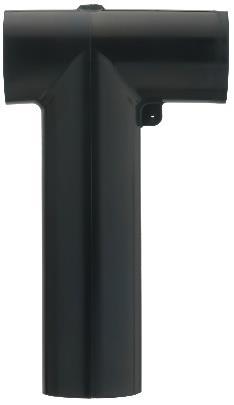

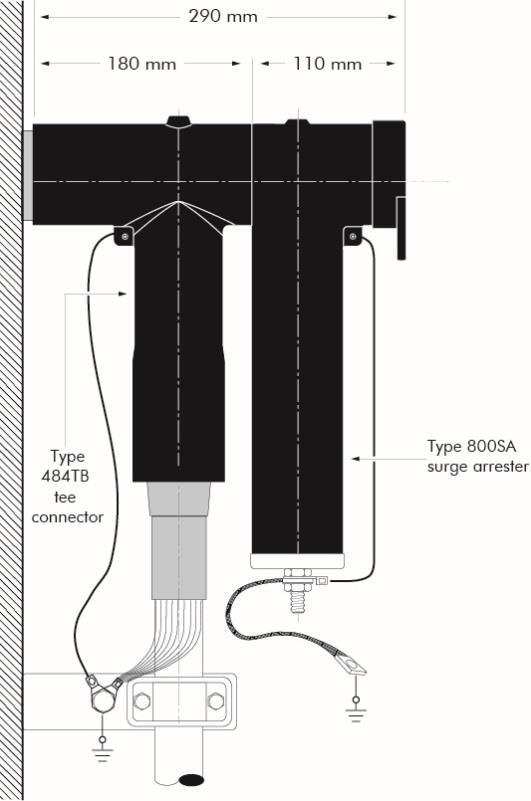

15 SERIE/INTERFACE C, 630 A Anslutningsdon M484TB/G Användning: För 1-ledarkabel, 36 kv Levereras med skruvkabelskor. Innehåller materiel för 1 fas. Anslutningsdon M484TB/G går att kombinera med ventilavledare. Ansvaret ligger hos beställaren att kontrollera att PEX-diametern på kabeln ligger inom kabelanpassarens spännvidd. DETTA ANSLUTNINGSDON ERSÄTTER TIDIGARE ANSLUTNINGSDON M440TB/G. Anslutningsdon 36 kv Artikelnummer Benämning Area mm² Kabelanpassare Kabel PEX Ø mm E X(M484TB/G-S UN5+MWS) CA-27 / 28,5-37,5 33,4-35,2 E X(M484TB/G-S UN5+MWS) CA-37 / 39,0-48,5 41,7-43,5 Ventilavledare 800SA Ventilavledare Artikelnummer Benämning Uc Ur In E X(800SA-10-36N) 28,8 kv 36 kv 10 ka Mått 15

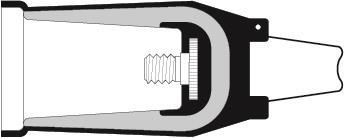

16 SERIE/INTERFACE C, 630 A Tillbehör Isolerhuv Huv för att isolera en genomföring. Artikelnummer Benämning Spänning kv M400DR-B/G 36 Isolerplugg Plugg för att isolera och parkera ett anslutningsdon och utan krav på jordning. Får användas med spänning på. Artikelnummer Benämning Spänning kv M400SOP-B 36 Jordplugg Plugg för att jorda och parkera ett anslutningsdon och med krav på jordning. Får ej användas med spänning på. Artikelnummer Benämning Spänning kv GP-B Parkeringsplint/Hållare Plint för att parkera isolerplugg M400SOP-B och jordplugg 400GP-B. Artikelnummer Benämning PS 160PS Jordplugg Plugg för att jorda ett anslutningsdon. Med rak kulbult, Ø=20 mm. Artikelnummer Benämning Spänning kv GP-SBT
