1 PRODUKTKATALOG KABELTILLBEHÖR Version tom 1

2 INNEHÅLLSFÖRTECKNING ELECTRO TRADING ET AB...Sid 3 NEXANS EUROMOLD...Sid 5 GENOMFÖRINGAR...Sid 6 ANSLUTNINGSDON...Sid 7... Interface/Serie A, 250 A, kv...sid 8... Översikt...Sid 8... Anslutningsdon K158LR...Sid 9... Anslutningsdon K152SR...Sid Ventilavledare 156SA...Sid Tillbehör...Sid Transformatoradapter PITO-E...Sid Interface/Serie B, 400 A, kv...sid Översikt...Sid Anslutningsdon (K)(M)400LR/G...Sid Tillbehör...Sid Interface/Serie C, 630 A/1250 A, kv...sid Översikt...Sid Anslutningsdon (K)(M)480TB/G...Sid Parallellanslutningsdon (K)(M)800PB/G...Sid Anslutningsdon (K)(M)480TB/G + P2...Sid Parallellanslutningsdon (K)(M)800PB/G + P2...Sid Anslutningsdon (K)(M)484TB/G...Sid Parallellanslutningsdon (K)(M)804PB/G...Sid Anslutningsdon (K)(M)489TB/G...Sid Parallellanslutningsdon (K)(M)809PB/G...Sid Ventilavledare 800SA...Sid Tillbehör...Sid 28 KABELAVSLUT...Sid Prefabricerat, kv...sid Kabelavslut AIN...Sid Kabelavslut AFN...Sid Kallkrymp, kv...sid Kabelavslut ITK...Sid Kabelavslut OTK...Sid Varmkrymp, kv...sid Kabelavslut TTMI1...Sid Kabelavslut TTMI3...Sid Kabelavslut TTME1...Sid Kabelavslut TTME3...Sid 37 KABELSKARVAR...Sid Varmkrymp, kv...sid Kabelskarvar GTS1...Sid Kabelskarvar GTS3...Sid 40 PARTSKÄRMNINGSSATSER...Sid Partskärmningssatser VKA, VKB...Sid Partskärmningssatser VKC, VKD...Sid 43 SKRUVFÖRBINDNINGAR OCH VERKTYG...Sid Skruvkabelskor...Sid Skruvskarvhylsor...Sid Mothållsverktyg, Insexnyckel...Sid 47 ÄNDHÄTTOR...Sid Ändhättor...Sid 49 2

3 ELECTRO TRADING ET AB Vi grundades 1985 och är ett agenturföretag som importerar, marknadsför och säljer mellanspänningsprodukter till bland annat den svenska elnätsmarknaden. Sedan 2013 har vi också tätningar för kabel- och rörgenomföringar i vårt sortiment. Detta innebär att vi har utvidgat vår kundkrets. Vi har huvudkontor och lager i Bromma, Stockholm, samt ett försäljningskontor i södra Sverige. För närvarande är vi sex anställda varav två är stationerade i Kristianstad. Vår affärsidé är att vi erbjuder den svenska Elnäts-, Bygg- och VA-marknaden produkter som håller högsta kvalitet. Vi ger teknisk support och service som uppfyller kundernas krav. En hög leveranssäkerhet med korta leveranstider är en självklarhet för oss. Vår kunskap, flexibilitet och höga servicenivå gör oss till en pålitlig partner och leverantör. De företag som vi representerar är: FRITZ DRIESCHER KG GmbH & Co. Wegberg, Tyskland Ställverk Frånskiljare Nexans Network Solutions N.V. Div. Euromold Erembodegem, Belgien Kabeltillbehör Dipl.-Ing. H. Horstmann GmbH Heiligenhaus, Tyskland Jordningsutrustning Testinstrument Indikatorer Hauff-Technik GmbH & Co. KG Hermaringen, Tyskland Tätningar för kabel- och rörgenomföringar Väggenomföringar Jordanslutningspunkter Adinco B.V. Geldermalsen, Holland Kabelklammer 3

4 Våra kontaktuppgifter Electro Trading ET AB Filialkontor: Electro Trading ET AB Gårdsfogdevägen 16, 1 tr Krinova AB Bromma Stridsvagnsvägen Kristianstad Org. nr Tel info@electrotrading.se Kontaktpersoner Ulla Wihlborg Patrik Wihlborg Ägare, VD och Ekonomiansvarig Försäljning Bromma Filial: Kristianstad Tel Tel ulla.wihlborg@electrotrading.se patrik.wihlborg@electrotrading.se Ulf Sjöblom Robert Wihlborg Försäljning Försäljningsassistent Hauff-Technik Bromma Filial: Kristianstad Tel Tel ulf.sjoblom@electrotrading.se robert.wihlborg@electrotrading.se Hans Ericson Jeff Braun Marknad och Försäljning Order/Logistik Bromma Bromma Tel Tel hans.ericson@electrotrading.se jeff.braun@electrotrading.se 4

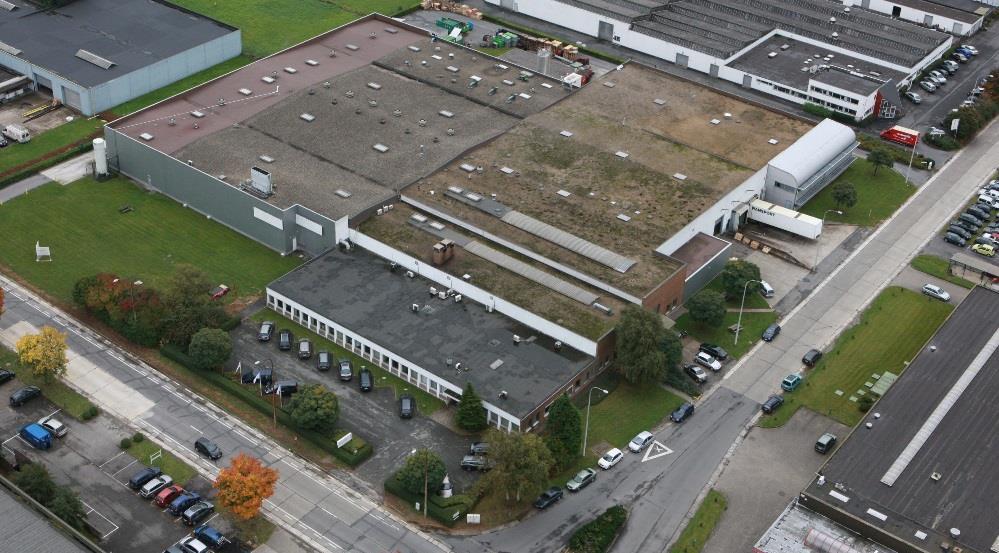

5 NEXANS EUROMOLD Nexans har en industriell närvaro i över 40 länder och har cirka anställda. De har ett stort och varierat utbud av kablar och kabellösningar. Nexans satsar på 4 affärsområden: Kraftöverföring; både till havs och på land Energiresurser; olja och gas, gruvdrift och förnybara energikällor Transporter; väg, järnväg, flyg och fartyg Installation; kommersiella byggnader, bostäder och datacentraler Euromold ingår i Nexans som en egen division Nexans Network Solutions N.V. Div. Euromold. Företaget har sitt huvudkontor i Erembodegem i Belgien där även deras produktionsanläggningar finns. Euromold har ca 350 anställda. Företaget är ledande bland europeiska företag när det gäller att designa, tillverka och distribuera kabeltillbehör för mellanspänning. De har ett komplett sortiment av tillbehör för distributionskabel såsom förtillverkade anslutningsdon av EPDM-gummi och genomföringar av epoxi för transformatorer och ställverk. De har även ett brett sortiment av kabelavslut och kabelskarvar för mellan- och högspänning. Alla Nexans Euromolds produkter uppfyller internationella standarder som: CENELEC HD CENELEC EN IEC IEC Officiella certifikat från exempelvis CESI, KEMA och ATEX garanterar produkternas prestanda. Långtidstester av existerande och nya produkter sker kontinuerligt i eget testlaboratorium och i egen regi. Nexans Euromold är certifierade enligt ISO 9001:2015 och ISO 14001:

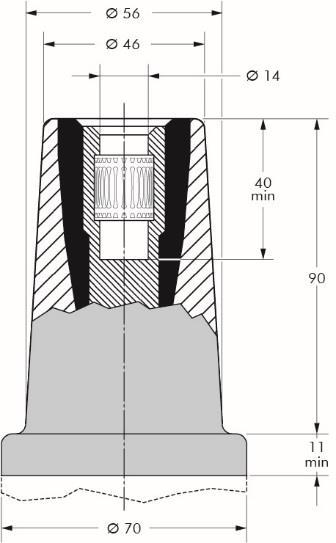

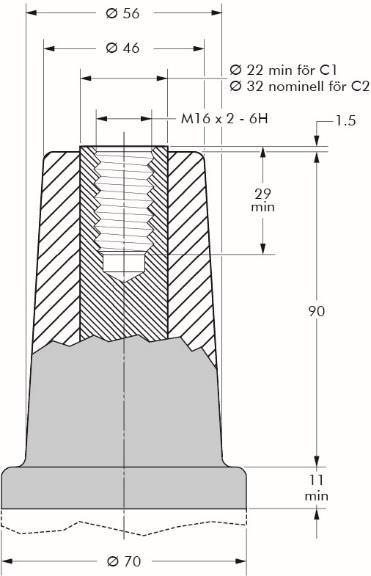

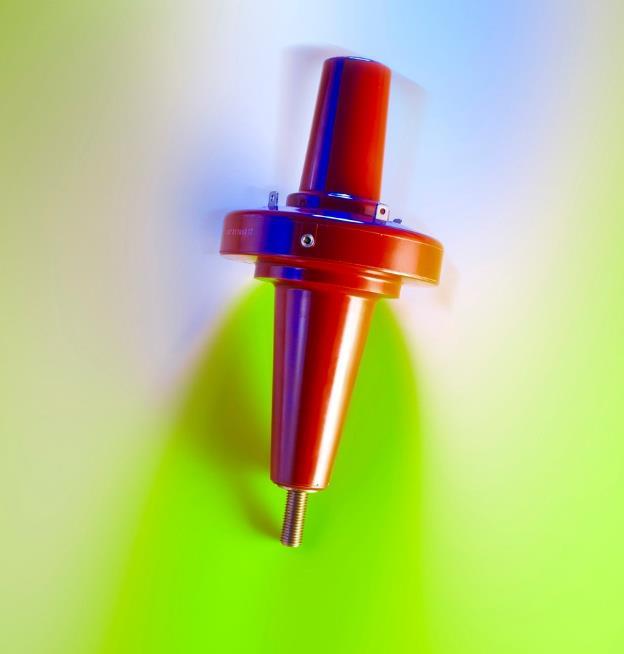

6 GENOMFÖRINGAR Olika storlekar och utföranden på genomföringar: Interface/Serie A Interface/Serie B Interface/Serie C 250 A 400 A 630 A/1 250 A Ø 22 gäller för C1 = 630 A Ø 32 gäller för C2 = A Observera att genomföringar för Interface/Serie B och C har samma yttermått. Det som skiljer är infästningen för anslutningsdonen. 6

7 ANSLUTNINGSDON Interface/Serie A, 250 A Interface/Serie B, 400 A Interface/Serie C, 630 A/1250 A mm mm mm 2 158LR 400LR/G 480TB/G 800PB/G mm mm 2 152SR 484TB/G 804PB/G mm 2 489TB/G 809PB/G I produkternas typbeteckning finns ett prefix som anger vilken spänning som anslutningsdonet är avsett för. Utan prefix: 12 kv Med prefix K: 24 kv Med prefix M: 36 kv Anslutningsdon i denna katalog är med prefix K och M. De anslutningsdon som har prefix K är för både 12 och 24 kv. För respektive produkt är det angivet för vilken PEX-diameter och kabelarea anslutningsdonet avser. 7

8 INTERFACE/SERIE A, 250 A, kv Översikt över anslutningsmöjligheter 8

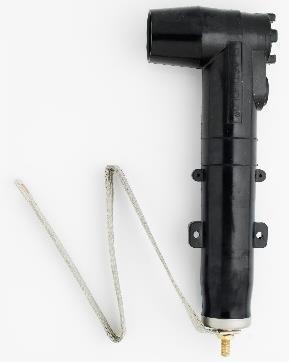

9 Anslutningsdon K158LR Användning: Vinklat anslutningsdon för genomföring Interface/Serie A, 250 A För rund plastisolerad 1- och 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Anslutningsdon 12 kv ,6 16, K158LR/G E ,6 22, K158LR/G Anslutningsdon 24 kv E ,7 25, K158LR-GAS Mått 9

10 Anslutningsdon K158LR Användning: Vinklat anslutningsdon för genomföring Interface/Serie A, 250 A För rund plastisolerad 1- och 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med presskabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Anslutningsdon 12 kv E ,0 23,8 150 K158LR-GAB-150KM-12-1 Anslutningsdon 24 kv E ,6 26,4 150 K158LR-GH-150KM-12-1 Mått 10

11 Anslutningsdon K152SR Användning: Rakt anslutningsdon för genomföring Interface/Serie A, 250 A För rund plastisolerad 1- och 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Anslutningsdon 12 kv ,6 16, K152SR/G E ,6 22, K152SR/G Anslutningsdon 24 kv E ,7 25, K152SR-GAS Mått 11

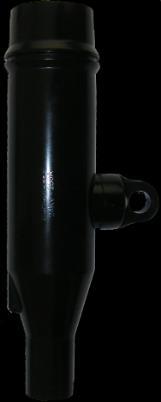

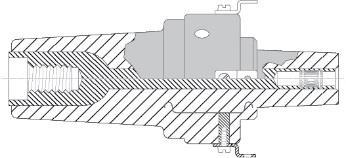

12 Ventilavledare 156SA Användning: Ventilavledare till (K)(M)400TE/G och (K)(M)440TB/G För att skydda komponenter som transformatorer, kabel och annan utrustning vid blixtnedslag Egenskaper: Prefabricerat och skärmat Uppfyller IEC Innehåller materiel för 1 fas. Ventilavledare 12 kv Artikelnummer Uc Ur In Benämning ,5 kv 15 kv 5 ka 156SA-12 Ventilavledare 24 kv Artikelnummer Uc Ur In Benämning ,5 kv 30 kv 5 ka 156SA-24 Tillbehör till ventilavledare Reduceringsplugg Används för att ansluta en ventilavledare 250 A på ett 400 A eller 630 A anslutningsdon. Artikelnummer Benämning (K)400RTPA Används för att ansluta en ventilavledare 250 A på ett 1250 A anslutningsdon. Artikelnummer Benämning (K)676RTPA Verktyg till reduceringsplugg Artikelnummer Benämning SW 12

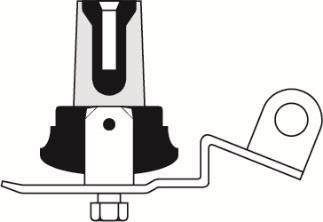

13 Tillbehör Isolerhuv Används för att isolera genomföringen. Artikelnummer Benämning Antal/Artikelnummer K150DR/G 1 st Bygel Används för att fästa isolerhuven K150DR/G. Artikelnummer Benämning Antal/Artikelnummer BA 1 st T-avgrening med bygelsadel Används för att erhålla 2 st anslutningar på genomföringen. Artikelnummer Benämning Antal/Artikelnummer T-avgrening K200T 1 st Bygelsadel 200X/T-BA 1 st X-avgrening med bygelsadel Används för att erhålla 3 st anslutningar på genomföringen. Artikelnummer Benämning Antal/Artikelnummer X-avgrening K200X 1 st Bygelsadel 200X/T-BA 1 st Isolerplugg Används för att isolera anslutningsdonet. Artikelnummer Benämning Antal/Artikelnummer DP 1 st Isolerplugg Används för att isolera anslutningsdonet. Artikelnummer Benämning Antal/Artikelnummer SOP 1 st Jordplugg Används för att jorda anslutningsdonet. Artikelnummer Benämning Antal/Artikelnummer GP 1 st 13

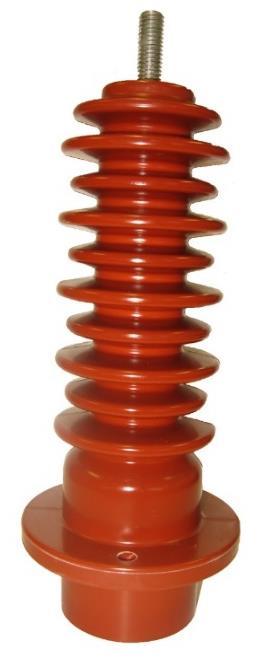

14 Transformatoradapter PITO-E Användning: Passar för genomföring Interface/Serie A, 250 A För anslutning av ett kabelavslut på en transformator Inom- och utomhus För 12 och 24 kv Egenskaper Tillverkad av epoxi Uppfyller CENELEC EN och Krypströmssträcka A-B är 510 mm Fördelar: Adaptern har en kort längd endast 305 mm Levereras i förpackning med 3 st. Transformatoradapter Artikelnummer E Benämning PITO-E KIT PITO-E, reservdel, 2 st skruvar Mått 14

15 INTERFACE/SERIE B, 400 A, kv Översikt över anslutningsmöjligheter GENOMFÖRINGAR / TILLBEHÖR ANSLUTNINGSDON / TILLBEHÖR Genomföring För isolering av genomföring (K)(M)400DR Isolerhuv (K)(M)400T1 Genomföring (K)(M)400AR-1 Genomföring (K)(M)400LR/G För 1 anslutningsdon (K)(M)400AR-2 Genomföring (K)(M)400AR-8 Genomföring (K)(M)400TE/G (K)400SFR-P Genomföring För parallellanslutning (K)(M)400SOP Isolerplugg Isolering av anslutningsdon Reducering från 400 A till 250 A (K)400RTPA Reduceringsplugg 400GP Jordplugg Jordning av anslutningsdon Adapter (K)(M)400CP-SC Förbindningsplugg 15

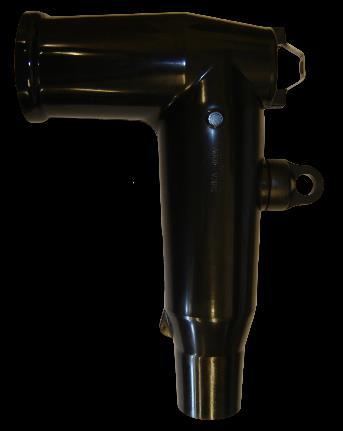

16 Anslutningsdon K400LR/G, M400LR/G Användning: Vinklat anslutningsdon för genomföring Interface/Serie B, 400 A För rund plastisolerad 1- och 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Anslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning ,0 17, K400LR/G UN5+MWS ,0 22, K400LR/G ,0 26, K400LR/G ,5 31, K400LR/G Anslutningsdon 36 kv ,5 31, M400LR/G ,5 37,5 240 M400LR/G Mått 16

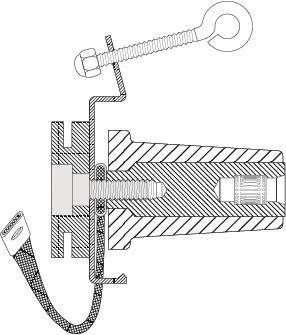

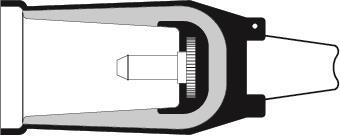

17 Tillbehör Isolerhuv med bygel Används för att isolera genomföringen. Artikelnummer Benämning Spänning kv K400DR/G + 400BA M400DR/G + 400BA 36 Isolerplugg Används för att isolera och parkera anslutningsdonet och utan krav på jordning. Får användas med spänning på. Artikelnummer Benämning Spänning kv K400SOP M400SOP 36 Jordplugg Används för att jorda och parkera anslutningsdonet och med krav på jordning. Får ej användas med spänning på. Artikelnummer Benämning Spänning kv GP Parkeringsplint/Hållare Används för att parkera isolerpluggen 400SOP och jordpluggen 400GP. Artikelnummer Benämning PS 160PS 17

18 INTERFACE/SERIE C, 630 A/1250 A, kv Översikt över anslutningsmöjligheter 18

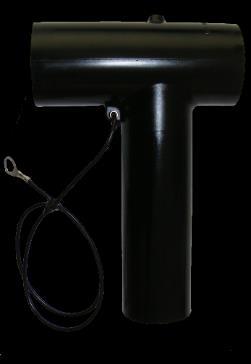

19 Anslutningsdon K480TB/G, M480TB/G Användning: Anslutningsdon för genomföring Interface/Serie C, 630 A/1250 A För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Anslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,0 17, XK480TB/G E ,0 22, XK480TB/G E ,0 26, XK480TB/G E ,5 31, XK480TB/G E ,5 31, XK480TB/G E ,5 37, XK480TB/G Anslutningsdon 36 kv E ,5 31, XM480TB/G E ,5 37, XM480TB/G E ,5 37, XM480TB/G Mått 19

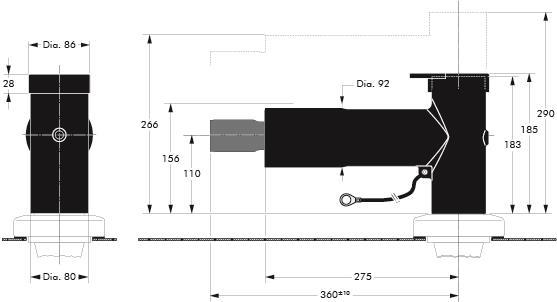

20 Parallellanslutningsdon K800PB/G, M800PB/G Användning: För parallellkoppling till (K)(M)480TB/G men passar även till (K)(M)484TB/G samt (K)(M)489TB/G För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Parallellanslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,0 17, XK800PB/G E ,0 22, XK800PB/G E ,0 26, XK800PB/G E ,5 31, XK800PB/G E ,5 31, XK800PB/G E ,5 37, XK800PB/G Parallellanslutningsdon 36 kv E ,5 31, XM800PB/G E ,5 37, XM800PB/G E ,5 37, XM800PB/G Mått 290 mm 290 mm 20

21 Anslutningsdon K480TB/G, M480TB/G Användning: Anslutningsdon för genomföring Interface/Serie C, 630 A/1250 A För rund plastisolerad 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor och partskärmningssats. Innehåller materiel för 3 faser. Partskärmningssatsen är 2000 mm med uttag av jordledaren vid anslutningsdonet vilket gör att grenen kan förläggas under mark. Anslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,0 17, XK480TB/G PS E ,0 22, XK480TB/G PS E ,0 26, XK480TB/G PS E ,5 31, XK480TB/G PS E ,5 31, XK480TB/G PS E ,5 37, XK480TB/G PS Anslutningsdon 36 kv E ,5 31, XM480TB/G PS E ,5 37, XM480TB/G PS E ,5 37, XM480TB/G PS Mått 21

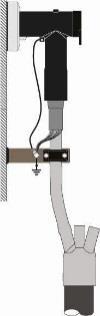

22 Parallellanslutningsdon K800PB/G, M800PB/G Användning: För parallellkoppling till (K)(M)480TB/G men passar även till (K)(M)484TB/G samt (K)(M)489TB/G För rund plastisolerad 3-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Försett med kapacitiv mätpunkt Frånskiljningsbart Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor och partskärmningssats. Innehåller materiel för 3 faser. Partskärmningssatsen är 2000 mm med uttag av jordledaren vid parallellanslutningsdonet vilket gör att grenen kan förläggas under mark. Parallellanslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,0 17, XK800PB/G PS E ,0 22, XK800PB/G PS E ,0 26, XK800PB/G PS E ,5 31, XK800PB/G PS E ,5 31, XK800PB/G PS E ,5 37, XK800PB/G PS Parallellanslutningsdon 36 kv E ,5 31, XM800PB/G PS E ,5 37, XM800PB/G PS E ,5 37, XM800PB/G PS Mått 290 mm 290 mm 22

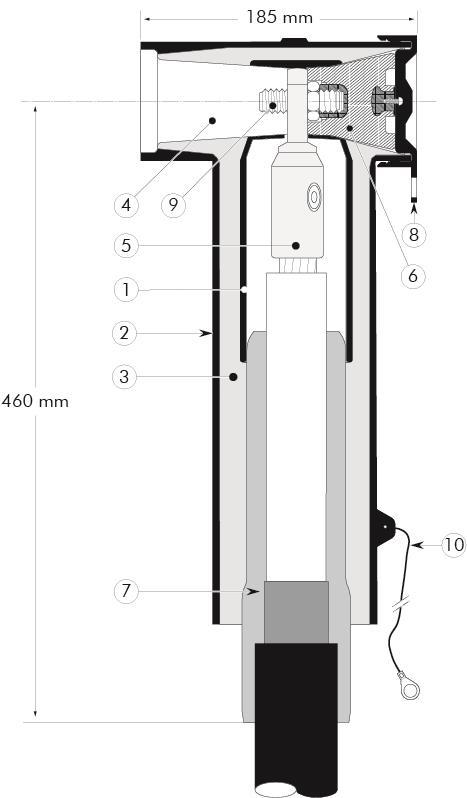

23 Anslutningsdon K484TB/G, M484TB/G Användning: Anslutningsdon för genomföring Interface/Serie C, 630 A/1250 A För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Anslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,5 37, XK484TB/G E ,0 42, XK484TB/G E ,0 48, XK484TB/G Anslutningsdon 36 kv E ,0 48, XM484TB/G Mått 23

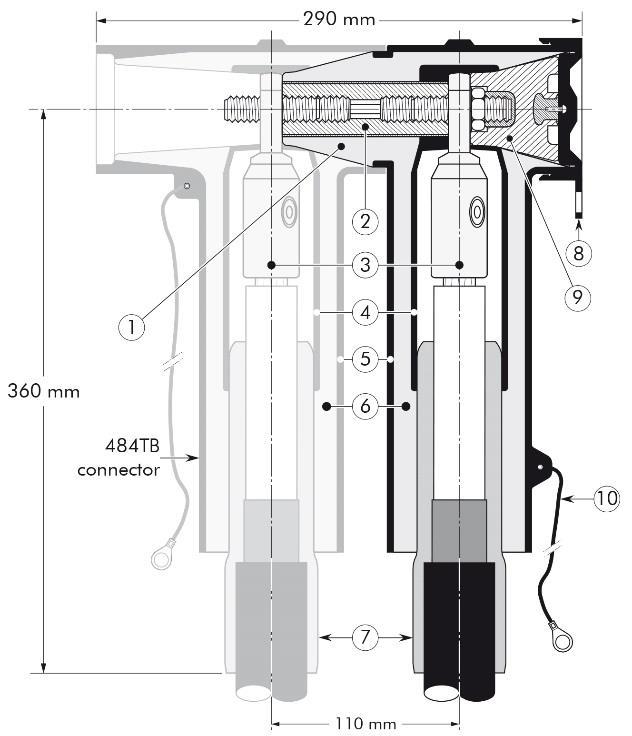

24 Parallellanslutningsdon K804PB/G, M804PB/G Användning: För parallellkoppling till (K)(M)484TB/G men passar även till (K)(M)480TB/G samt (K)(M)489TB/G För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Parallellanslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning E ,5 37, XK804PB/G E ,0 42, XK804PB/G E ,0 48, XK804PB/G Parallellanslutningsdon 36 kv E ,0 48, XM804PB/G Mått 24

25 Anslutningsdon K489TB/G, M489TB/G Användning: Anslutningsdon för genomföring Interface/Serie C, 630 A/1250 A För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Anslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning ,0 43, XK489TB/G ,0 48, XK489TB/G ,0 54, XK489TB/G Anslutningsdon 36 kv E ,0 54, XM489TB/G E ,0 59, XM489TB/G Mått 25

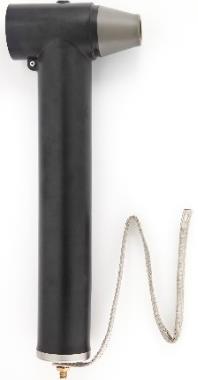

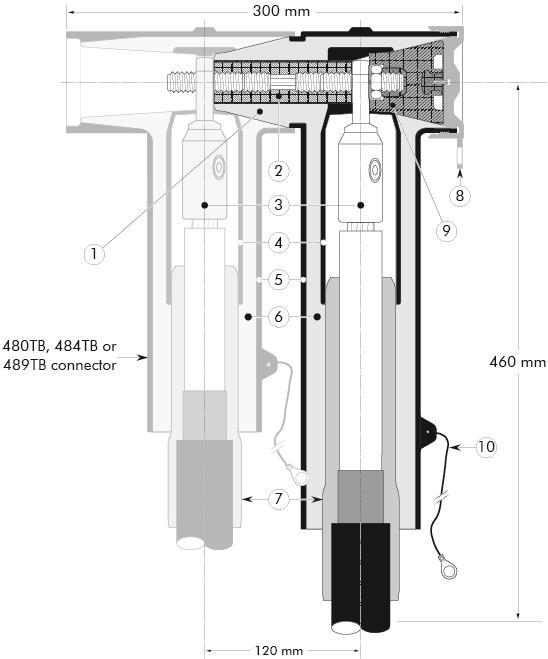

26 Parallellanslutningsdon K809PB/G, M809PB/G Användning: För parallellkoppling till (K)(M)489TB/G men passar även till (K)(M)480TB/G samt (K)(M)484TB/G För rund plastisolerad 1-ledarkabel Inom- och utomhus Egenskaper: Prefabricerat och skärmat Innehåller integrerad fältstyrning Frånskiljningsbart Försett med kapacitiv mätpunkt Tillverkat av EPDM-gummi Lätt att demontera även efter lång tids användning Levereras med skruvkabelskor. Innehåller materiel för 3 faser. Parallellanslutningsdon kv Artikelnummer PEX Ø mm 12 kv area mm 2 24 kv area mm 2 Benämning ,0 43, XK809PB/G ,0 48, XK809PB/G ,0 54, XK809PB/G Parallellanslutningsdon 36 kv E ,0 54, XM809PB/G E ,0 59, XM809PB/G Mått 26

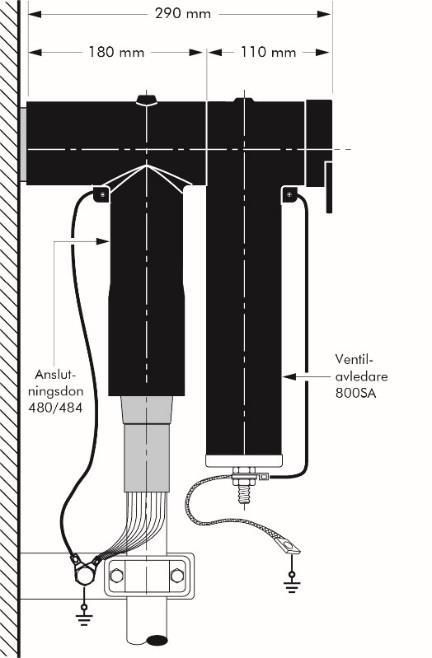

27 Ventilavledare 800SA Användning: Ventilavledare till anslutningsdon (K)(M)480TB/G, 484TB/G och 489TB/G samt parallellanslutningsdon (K)(M)800PB/G, 804PB/G och 809PB/G För att skydda komponenter som transformatorer, kabel och annan utrustning vid blixtnedslag Egenskaper: Prefabricerat och skärmat Uppfyller IEC Innehåller materiel för 1 fas. Ventilavledare 12 kv Artikelnummer Uc Ur In L1 mm L2 mm Benämning E kv 15 kv 10 ka X800SA-10-15N Ventilavledare 24 kv Artikelnummer Uc Ur In L1 mm L2 mm Benämning E kv 30 kv 10 ka X800SA-10-30N Ventilavledare 26,4 kv Artikelnummer Uc Ur In L1 mm L2 mm Benämning E ,4 kv 33 kv 10 ka X800SA-10-33N Ventilavledare 28,8 kv Artikelnummer Uc Ur In L1 mm L2 mm Benämning E ,8 kv 36 kv 10 ka X800SA-10-36N Ventilavledare 36 kv Artikelnummer Uc Ur In L1 mm L2 mm Benämning E kv 45 kv 10 ka X800SA-10-45N Mått 27

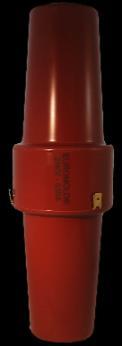

28 Tillbehör Isolerhuv Används för att isolera genomföringen. Artikelnummer Benämning Spänning kv K400DR-B/G M400DR-B/G 36 Isolerplugg Används för att isolera och parkera anslutningsdonet och utan krav på jordning. Får användas med spänning på. Artikelnummer Benämning Spänning kv K400SOP-B M400SOP-B 36 Jordplugg Används för att jorda och parkera anslutningsdonet och med krav på jordning. Får ej användas med spänning på. Artikelnummer Benämning Spänning kv GP-B Parkeringsplint/Hållare Används för att parkera isolerpluggen 400SOP-B och jordpluggen 400GP-B. Artikelnummer Benämning PS 160PS Jordplugg Används för att jorda och parkera anslutningsdonet och med krav på jordning. Med rak kulbult. Artikelnummer Benämning Spänning kv GP-SBT Förbindningsplugg Används för att koppla ihop två anslutningsdon. Artikelnummer Benämning Spänning kv K400CP-SC M400CP-SC 36 28

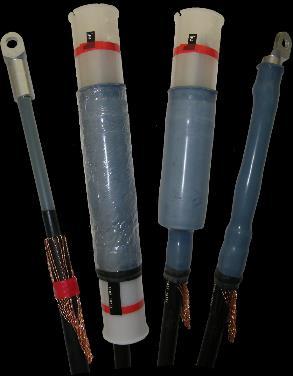

29 KABELAVSLUT Inomhus Utomhus Prefabricerat AIN AFN Kallkrymp ITK OTK Varmkrymp TTMI TTME 29

30 Kabelavslut AIN Användning: För plastisolerad 1-ledarkabel kv Inomhus Egenskaper: Kabelavsluten har integrerad geometrisk fältstyrning vilket gör att de klarar elmiljöer med harmoniska övertoner. Detta gör att de är lämpliga att användas i anläggningar med ett stort antal transformatorer och generatorer. Exempel på detta är vindparker och inom industrin samt eldistributionsområden med många nätstationer. Kabelavsluten är korta och är då lämpliga att använda i små kabelfack. Kabelavsluten är prefabricerade vilket gör att de kan användas på platser där det inte går att utföra heta arbeten. Varje sats innehåller materiel för 3 st 1-ledarkablar. Levereras med skruvkabelskor. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Kabelavslut 12 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,7 21, XAIN10-1+C16-95X12 E ,0 28, XAIN10-2+C70-240X12 E ,0 37, XAIN10-3+C X12 E ,0 37, XAIN10-3+C X12 E ,0 46, XAIN20-4+C X12-12 E ,0 46, XAIN20-4+C X16-12 Kabelavslut 24 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,0 23, XAIN20-1+C16-95X12 E ,5 33, XAIN20-2+C70-240X12 E ,0 41, XAIN20-3+C X12 E ,0 41, XAIN20-3+C X12 E ,0 46, XAIN20-4+C X12-24 E ,0 46, XAIN20-4+C X16-24 Kabelavslut 36 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,5 29, XAIN30-1+C16-95X12 E ,0 38, XAIN30-2+C70-240X12 E ,0 43, XAIN30-3+C X12 E ,0 43, XAIN30-3+C X12 E ,0 50, XAIN36-5+C X12 E ,0 50, XAIN36-5+C X16 E ,0 58, XAIN36-6+C X20 30

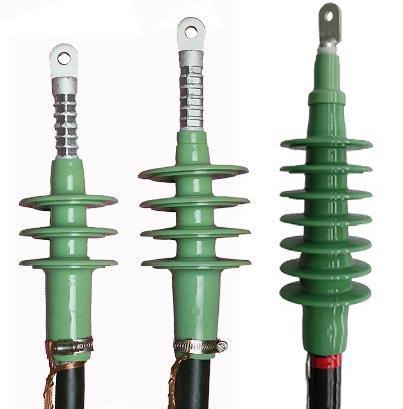

31 Kabelavslut AFN Användning: För plastisolerad 1-ledarkabel kv Utomhus Egenskaper: Kabelavsluten har integrerad geometrisk fältstyrning vilket gör att de klarar elmiljöer med harmoniska övertoner. Detta gör att de är lämpliga att användas i anläggningar med ett stort antal transformatorer och generatorer. Exempel på detta är vindparker och inom industrin samt eldistributionsområden med många nätstationer. Kabelavsluten är korta. Lämpliga för användning på platser med långvarigt solsken och andra besvärliga väderförhållanden. Kabelavsluten är prefabricerade vilket gör att de kan användas på platser där det inte går att utföra heta arbeten. Varje sats innehåller materiel för 3 st 1-ledarkablar. Levereras med skruvkabelskor. Vid användning av 3-ledarkabel används partskärmningssats. För val av rätt partskärmningssats se sidorna Kabelavslut 12 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,7 21, XAFN10-1+C16-95X12 E ,0 28, XAFN10-2+C70-240X12 E ,0 37, XAFN10-3+C X12 E ,0 37, XAFN10-3+C X12 E ,0 46, XAFN20-4+C X12-12 E ,0 46, XAFN20-4+C X16-12 Kabelavslut 24 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,0 23, XAFN20-1+C16-95X12 E ,5 33, XAFN20-2+C70-240X12 E ,0 41, XAFN20-3+C X12 E ,0 41, XAFN20-3+C X12 E ,0 46, XAFN20-4+C X12-24 E ,0 46, XAFN20-4+C X16-24 Kabelavslut 36 kv Artikelnummer PEX Ø mm Area mm² L mm D mm Benämning E ,5 29, XAFN30-1+C16-95X12 E ,0 38, XAFN30-2+C70-240X12 E ,0 43, XAFN30-3+C X12 E ,0 43, XAFN30-3+C X12 E ,0 50, XAFN36-5+C X12 E ,0 50, XAFN36-5+C X16 E ,0 58, XAFN36-6+C X20 31

32 Kabelavslut ITK Användning: För rund plastisolerad 1- och 3-ledarkabel kv Inomhus Egenskaper: Kallkrymputförande Tillverkat av silikongummi Levereras med eller utan skruvkabelskor. Se tabell nedan. Kabelavslut kv Artikelnummer Area mm 2 L mm Benämning E ITK , inklusive skruvkabelskor E ITK , inklusive skruvkabelskor E ITK , exklusive kabelskor Mått 32

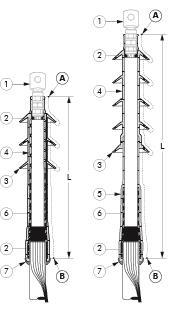

33 Kabelavslut OTK Användning: För rund plastisolerad 1-ledarkabel kv Utomhus Egenskaper: Kallkrymputförande Tillverkat av silikongummi Kabelskor beställs separat. Kabelavslut 12 kv Artikelnummer Area mm 2 L mm A B mm* Benämning 25101EN OTK 212 Kabelavslut 24 kv Artikelnummer Area mm 2 L mm A B mm* Benämning 73423EN OTK 224 *) Krypströmssträcka. Mått 12 kv 24 kv 33

34 Kabelavslut TTMI1 Användning: För plastisolerad 1-ledarkabel kv Inomhus Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 3 st 1-ledarkablar. Kabelavsluten är anpassade för plastisolerade kablar med jordledarskärm. Levereras med eller utan kabelskor enligt tabell. Kabelavslut 12 kv, inklusive skruvkabelskor E x17TTMI1.95SW E x17TTMI1.240SW E x17TTMI1.400SW Kabelavslut 24 kv, inklusive skruvkabelskor E x24TTMI1.95SW E x24TTMI1.240SW E x24TTMI1.400SW Kabelavslut 36 kv, exklusive kabelskor E x36TTMI1.150SW E x36TTMI1.300SW E x36TTMI1.630SW 34

35 Kabelavslut TTMI3 Användning: För plastisolerad 3-ledarkabel kv Inomhus Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 1 st 3-ledarkabel. Kabelavsluten är anpassade för plastisolerade kablar med jordledarskärm. Levereras med eller utan kabelskor enligt tabell. Kabelavslut 12 kv, inklusive skruvkabelskor E TTMI3.95SW E TTMI3.240SW E TTMI3.400SW Kabelavslut 24 kv, inklusive skruvkabelskor E TTMI3.95SW E TTMI3.240SW E TTMI3.400SW Kabelavslut 36 kv, exklusive kabelskor E TTMI3.150SW E TTMI3.300SW E TTMI3.400SW 35

36 Kabelavslut TTME1 Användning: För plastisolerad 1-ledarkabel kv Utomhus Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 3 st 1-ledarkablar. Kabelavsluten är anpassade för plastisolerade kablar med jordledarskärm. Levereras med eller utan kabelskor enligt tabell. Kabelavslut 12 kv, inklusive skruvkabelskor E x17TTME1.95SW E x17TTME1.240SW E x17TTME1.400SW Kabelavslut 24 kv, inklusive skruvkabelskor E x24TTME1.95SW E x24TTME1.240SW E x24TTME1.400SW Kabelavslut 36 kv, exklusive kabelskor E x36TTME1.150SW E x36TTME1.300SW E x36TTME1.630SW 36

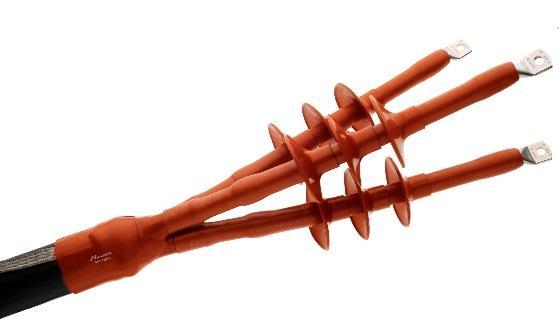

37 Kabelavslut TTME3 Användning: För plastisolerad 3-ledarkabel kv Utomhus Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 1 st 3-ledarkabel. Kabelavsluten är anpassade för plastisolerade kablar med jordledarskärm. Levereras med eller utan kabelskor enligt tabell. Kabelavslut 12 kv, inklusive skruvkabelskor E TTME3.95SW E TTME3.240SW E TTME3.400SW Kabelavslut 24 kv, inklusive skruvkabelskor E TTME3.95SW E TTME3.240SW E TTME3.400SW Kabelavslut 36 kv, exklusive kabelskor E TTME3.150SW E TTME3.300SW E TTME3.400SW 37

38 KABELSKARVAR 1-ledare 3-ledare Varmkrymp GTS1 GTS3 38

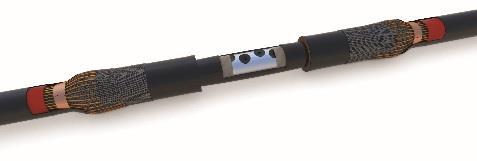

39 Kabelskarvar GTS1 Användning: För plastisolerad 1-ledarkabel kv Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 1 st 1-ledarkabel. Kabelskarvarna är anpassade för plastisolerade kablar med jordledarskärm. Inklusive skruvskarvhylsa. Kabelskarvar 12 kv E GTS1.95SW E GTS1.240SW E GTS1.400SW E GTS1.630SW Kabelskarvar 24 kv E GTS1.95SW E GTS1.240SW E GTS1.400SW E GTS1.630SW Kabelskarvar 36 kv E GTS1.95SW E GTS1.240SW E GTS1.400SW E GTS1.630SW E GTS1.1000SW Tilläggssats Används vid skarvning av TT-kabel kv. Artikelnummer Area mm 2 Benämning E GTS1TT 39

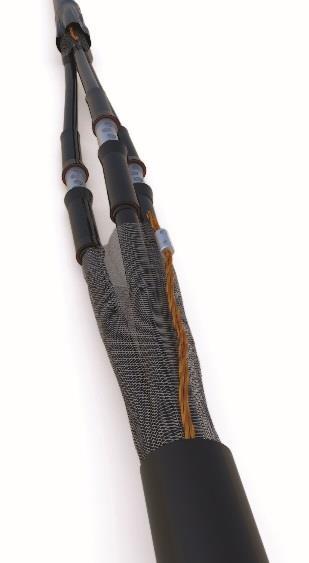

40 Kabelskarvar GTS3 Användning: För plastisolerad 3-ledarkabel kv Egenskaper: Varmkrymputförande Varje sats innehåller materiel för 1 st 3-ledarkabel. Kabelskarvarna är anpassade för plastisolerade kablar med jordledarskärm. Inklusive skruvskarvhylsor. Kabelskarvar 12 kv E GTS3.95SW E GTS3.240SW E GTS3.400SW Kabelskarvar 24 kv E GTS3.95SW E GTS3.240SW E GTS3.400SW Kabelskarvar 36 kv E GTS3.95SW E GTS3.240SW E GTS3.400SW Tilläggssats Används vid skarvning av TT-kabel och AXAL-TT-kabel kv. Artikelnummer Area mm 2 Benämning E GTS3TT E GTS3AXAL-TT 40

41 PARTSKÄRMNINGSSATSER Uttag av jordledare vid grenbyxa Uttag av jordledare vid anslutningsdon eller kabelavslut 41

42 PARTSKÄRMNINGSSATSER VKA1-4, VKB1-4 Partskärmningssatserna är av varmkrymputförande och avsedda för plastisolerade 3-ledarkablar med uttag av jordledare vid grenbyxa. Förgreningen får ej förläggas under mark. För användning inom- och utomhus. För partskärmningssatser med uttag av jordledare vid anslutningsdon eller kabelavslut se VKC1 4 och VKD1 4. Partskärmningssatsen innehåller isolerslangar och grenbyxa av varmkrymp, kopparstrumpa, mastik samt erforderliga monteringsdetaljer. Dessa satser är avsedda för Euromolds kabeltillbehör: Anslutningsdon: Interface/Serie A 152SR, 158LR Interface/Serie B 400LR Interface/Serie C 480TB, 800PB, 484TB, 804PB Kabelavslut: kv AIN, AFN Slacklängder som finns är 1200 mm alternativt 2000 mm. Partskärmningssatser, jordledare vid grenbyxa, L=1200 mm Artikelnummer 12 kv area mm 2 24 kv area mm 2 36 kv area mm 2 E VKA1 E VKA2 E VKA3 E VKA4 Partskärmningssatser, jordledare vid grenbyxa, L=2000 mm Artikelnummer 12 kv area mm 2 24 kv area mm 2 36 kv area mm 2 E VKB1 E VKB2 E VKB3 Benämning Benämning E VKB4 42

43 PARTSKÄRMNINGSSATSER VKC1-4, VKD1-4 Partskärmningssatserna är av varmkrymputförande och avsedda för plastisolerade 3-ledarkablar med uttag av jordledare vid anslutningsdon eller kabelavslut. Förgreningen kan förläggas under mark. För användning inom- och utomhus. För partskärmningssatser med uttag av jordledare vid grenbyxa se VKA1 4 och VKB1 4. Partskärmningssatsen innehåller isolerslangar och grenbyxa av varmkrymp, kopparstrumpa, mastik samt erforderliga monteringsdetaljer. Dessa satser är avsedda för Euromolds kabeltillbehör: Anslutningsdon: Interface/Serie A 152SR, 158LR Interface/Serie B 400LR Interface/Serie C 480TB, 800PB, 484TB, 804PB Kabelavslut: kv AIN, AFN Slacklängder som finns är 1200 mm alternativt 2000 mm. Partskärmningssatser, jordledare vid anslutningsdon eller kabelavslut, L=1200 mm Artikelnummer 12 kv area mm 2 24 kv area mm 2 36 kv area mm 2 E VKC1 E VKC2 E VKC3 E VKC4 Benämning Partskärmningssatser, jordledare vid anslutningsdon eller kabelavslut, L=2000 mm Artikelnummer 12 kv area mm 2 24 kv area mm 2 36 kv area mm 2 E VKD1 E VKD2 E VKD3 Benämning E VKD4 43

44 SKRUVFÖRBINDNINGAR Skruvkabelskor Skruvskarvhylsor VERKTYG TILL SKRUVFÖRBINDNINGAR Mothållsverktyg Insexverktyg 44

45 SKRUVKABELSKOR Skruvkabelskor för jordledare De är tillverkade av aluminiumlegering. Skruvkabelskor Artikelnummer Benämning Area mm 2 För bult Bulthål mm G SWL 10-50x M12 13,0 Skruvkabelskor för fasledare För anslutning av aluminium- eller kopparledare upp till 36 kv. De är tillverkade av aluminiumlegering och är förtenta. Skruvkabelskor Artikelnummer Benämning Area mm 2 rund ledare Area mm 2 sektorformad ledare L mm D mm d mm a mm G C16-95x ,0 12,5 24,0 32,0 G C25-150x ,0 15,5 30,0 35,0 G C70-240x ,5 22,0 35,0 56,0 G C95-240x ,0 20,0 33,0 56,0 G C x ,0 25,0 38,0 67,0 G C x ,0 26,0 42,0 82,0 G C x ,0 34,0 52,0 94,0 G C x ,0 34,0 52,0 94,0 G C x ,0 34,0 52,0 94,0 G C x ,0 41,0 65,0 105,0 45

46 SKRUVSKARVHYLSOR Skruvskarvhylsor för jordledare De är tillverkade av aluminiumlegering. Skruvskarvhylsor Artikelnummer Benämning Areamm 2 Längd mm G MS Skruvskarvhylsor för fasledare För anslutning av aluminium- eller kopparledare upp till 36 kv. De är tillverkade av aluminiumlegering och är förtenta. Skruvskarvhylsor Artikelnummer Benämning Area mm 2 rund ledare Area mm 2 sektorformad ledare L mm d mm D mm b mm G M ,0 12,5 24,0 32,0 M ,0 15,5 30,0 35,0 G M ,0 22,0 35,0 56,0 M ,0 23,0 36,0 67,0 G M ,0 25,0 38,0 67,0 G M ,0 26,0 42,0 82,0 G M ,0 34,0 52,0 94,0 G M ,0 34,0 52,0 94,0 G M ,0 41,0 65,0 105,0 M ,0 37,0 60,0 105,0 M ,0 41,0 60,0 105,0 46

47 MOTHÅLLSVERKTYG Mothållsverktyg för montering av skruvförbindningar För att undvika vridning av momentskruvar i skruvförbindningar rekommenderas att ett mothållsverktyg används. För förbindningar upp till 400 mm². Mothållsverktyg Artikelnummer Benämning För förbindningar Ø mm G GH 40 I-V INSEXNYCKEL Insexnyckel för montering av skruvförbindningar För användning tillsammans med skruvdragare. Tappens längd = 19 mm. Insexnyckel Artikelnummer Benämning Ø mm G SW6I 6 G SW8I 8 47

48 ÄNDHÄTTOR 48

49 ÄNDHÄTTOR CAPT För tätning av kabeländor. Tillverkade av polyolefin. Med limbelagd insida. Temperaturområde: 40 C 135 C. Ändhättor Artikelnummer Benämning Innerdiameter före/efter krympning mm CAPT12 12/4, CAPT14 14/ CAPT20 20/ CAPT26 26/11 60 Längd mm CAPT40 40/ CAPT57 57/ CAPT75 75/ CAPT / CAPT / CAPT /

50 Anteckningar: 50
