1 Fördelningsteknik, Lsp Överspänningsskydd Hur svårt kan det vara?

2 Fördelningsteknik Ulf Encke Produktchef Normapparater Leif Lundberg Specialist Ralf Späth Projektledare

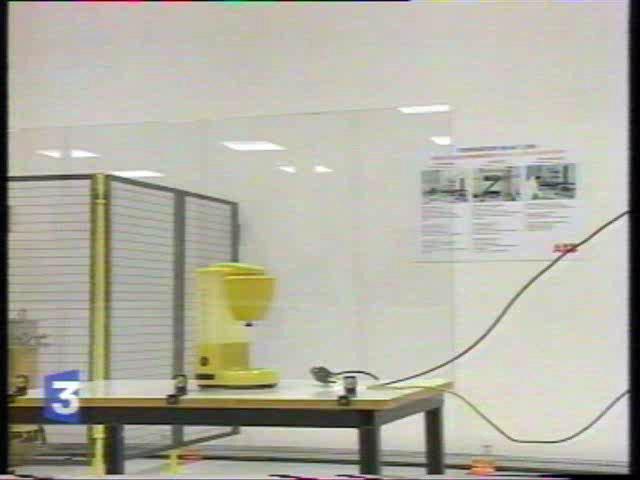

3 Överspänningsskydd

4 Överspänningsskydd Hur svårt kan det vara? L T1 L T2 L T3 RT1 R T2 R T3 R N L CT R CT L CC R CC R EST : resistance of the earthing system L EST : inductance of the earthing system I EST : part of the lightning current through the earthing system Current Generator 10/350 R WP L WP R GP L GP R ES : resistance of the earthing system L ES : inductance of the earthing system I ES : part of the lightning current through the earthing system R WP, R GP : resistance of the earthing of the water pipe and of the gas pipe L WP, L GP : inductance of the water pipe and of the gas pipe R EC : resistances of the earthing systems L EC : inductances of th earthing systems L di/dt (*) I total 1 2 I L 1 I 2 U 1 U 2

5 Överspänningsskydd Vilka överspänningsnivåer kan vi förvänta oss? Hur stora överspänningar tål olika apparater? Hur väl skyddar olika typer av överspänningsskydd? Vad säger elinstallationsreglerna? Installation, åtta grundläggande tumregler

6 Vilka överspänningsnivåer kan vi förvänta oss? Direktnedslag i närliggande luftledningar, byggnaden I allmänhet kv eller mer Normalt fas-jord eller N-jord Relativt sällsynt Induktion Beror helt på avståndet till ledningsnätet, byggnaden Högre förekomst Kopplingsöverspänningar 1 2 kv är vanligt, kan vara upp till 6 kv 65% av alla överspänningar inom industrin

Kategori för apparater som kan installeras före

Fast utrustning efter anslutningspunkten

Till exempel: - Elcentraler, dvärgbrytare,

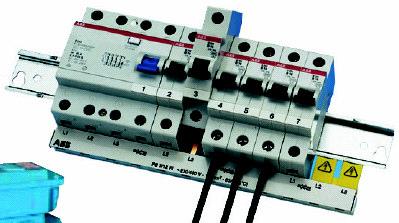

7 Hur stora överspänningar tål olika apparater? Överspänningskategorier (400 V) IV III II I Kategori för apparater som kan installeras före anslutningspunkten, t.e.x. mätare. Fast utrustning efter anslutningspunkten (inklusive centralen själv). Till exempel: - Elcentraler, dvärgbrytare, ledningar, kopplingsdosor, uttag - Stationär utrustning (hissmotorer, ventilation ) Handhållen eller flyttbar utrustning som ansluts till elnätet Känslig elektronisk utrustning 6000V 4000V 2500V 1500V

8 Hur väl skyddar olika typer av överspänningsskydd? Överspänningsskydd finns i olika klasser IEC EN NFC VDE UL CLASS A TYPE I TYPE I CLASS B TYPE II TYPE II SPD CLASS C TYPE III TYPE III CLASS D SPD International Europe France Germany United states

9 Hur väl skyddar olika typer av överspänningsskydd? Överspänningsskydd finns i olika klasser IEC/EN TYPE I TYPE II TYPE III Överspänningsskydd anpassade för att skydda vid direktnedslag (10/350 puls) Överspänningsskydd anpassade för att skydda vid indirekt nedslag och kopplingsöverspänningar (8/20) Apparatskydd avsett att placeras så nära den skyddade utrustningen som möjligt Prestanda (hållfasthet i ka, restspänning i kv) är inte direkt jämförbara mellan dessa kategorier! De testas på olika sätt. Teknologin (halvledare eller gnistgap) är inte heller direkt knutna till dessa kategorier kombinationer existerar!

10 Vad säger elinstallationsreglerna? Avsnitt 443, Skydd mot åsk- och kopplingsöverspänningar Kategorier I till IV Särskilda hänsyn vid olika förutsättningar Luftledningar/kabelsystem i mark Antal åskdagar per år Riskanalys Avsnitt 534, Överspänningsskydd och skyddsutrustning Val med hänsyn till jordningssystem Samordning mellan skydd Installation enligt tillverkarens anvisningar

11 Vad måste jag hålla reda på? Uc dimensioneringsspänningen: min 275 V För alla 230V fas-n nätverk (TT, TN) Up skyddsnivå: 1,5 kv eller lägre För att skydda alla typer av utrustning, även de mest känsliga Imax maximal avledningsström Bostäder: 10/20 ka (40 ka om åskväder är frekvent) Kommersiella, offentliga, kontor och industribyggnader: Inkommande fördelning: 40 ka (65 ka om åskväder är frekvent) Uppgradera till typ I om byggnaden har känslig utrustning Gruppcentral: 20 ka (40 ka om åskväder är frekvent eller om byggnaden har känslig utrustning)

12 Vad måste jag hålla reda på? Komplettera med Typ I skydd i anslutningspunkten för byggnader som har åskledare Komplettera med Typ III skydd Nära känslig utrustning som är längre bort än 30 m kabellängd från överspänningsskyddet i centralen (lämpligt skydd 8kA).

13 Installation av överspänningsskydd Åtta grundläggande tumregler

14 Installation tumregel 1 Installera skyddet så nära lasten som möjligt L N LAST I d SPD I

15 Installation tumregel 2 Installera överspänningsskyddet före jordfelsbrytaren (RCD) för att undvika onödiga frånkopplingar. SPD RCD

16 Installation tumregel 3 Installera skyddet så nära säkring, dvärgbrytare eller jordfelsbrytare, som möjligt L N I LAST L SPD I

17 Installation tumregel 4 Säkerställ att kabellängderna är så korta som möjligt och att de har grövre area för att kompensera för eventuella stötströmpulser. L N I U1 Ur LAST SPD Up Ur= U1 + Up + U2 I U2

18 Installation tumregel 5 Installera skydd och laster så att jordströmloopar undviks potentialutjämning! SPD LAST LAST SPD LAST LAST

19 Installation tumregel 6 Se till att jordförbindningarna är tillförlitliga och har låg impedans L N LAST Ur SPD Up Ur= Up + U2 Z U2

20 Installation tumregel 7 Använd lämpligt kortslutningsskydd/frånskiljare Följ tillverkarens tabeller/rekommendationer!

21 Installation tumregel 8 Överspänningsskydd Typ II behövs för att skydda utrustning. Skyddad last Om det finns stor risk för direktnedslag, måste ytterligare ett skydd av Typ I installeras vid anslutningspunkten.

22 Installation tumregel 8 (forts.) När en överspänning uppkommer och Typ I och Typ II skydd finns installerade tillsammans, kommer Typ II skyddet att tända först. Typ I skyddet tänder sist Typ II skyddet tänder först LAST Så snart överspänningen når tröskelvärdet kommer även Typ I skyddet att tända.

23 Installation tumregel 8 (forts.) Genom att installera både Typ I och Typ II, kan installationen dra fördel av bägge teknologierna. Om endast en teknologi används, måste det vara Typ II. Skyddad last

24 Sammanfattning Överspänningsskydd handlar om att reducera risken för skador. Felaktigt installerade överspänningsskydd ger snarast en falsk trygghet. Se Elinstallationsreglerna för anvisningar, inklusive potentialutjämning. För stora komplexa anläggningar krävs alltid mer ingående studier.

25 Tack för oss! Ulf Encke Produktchef Normapparater Leif Lundberg Specialist Ralf Späth Projektledare
