1 Elmiljösäkring Elsäkerhetssäkring Åsksäkring ESD-säkring EMF-säkring EMC-säkring PU Elsäk PU Åsksäk PU ESDsäk PU EMFsäk PU EMCsäk

2

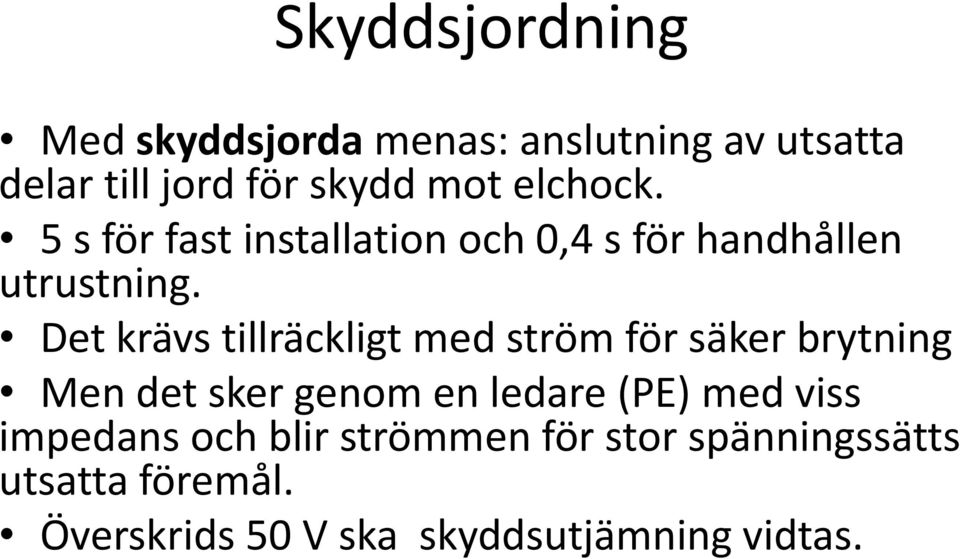

3 Skyddsjordning Med skyddsjorda menas: anslutning av utsatta delar till jord för skydd mot elchock. 5 s för fast installation och 0,4 s för handhållen utrustning. Det krävs tillräckligt med ström för säker brytning Men det sker genom en ledare (PE) med viss impedans och blir strömmen för stor spänningssätts utsatta föremål. Överskrids 50 V ska skyddsutjämning vidtas.

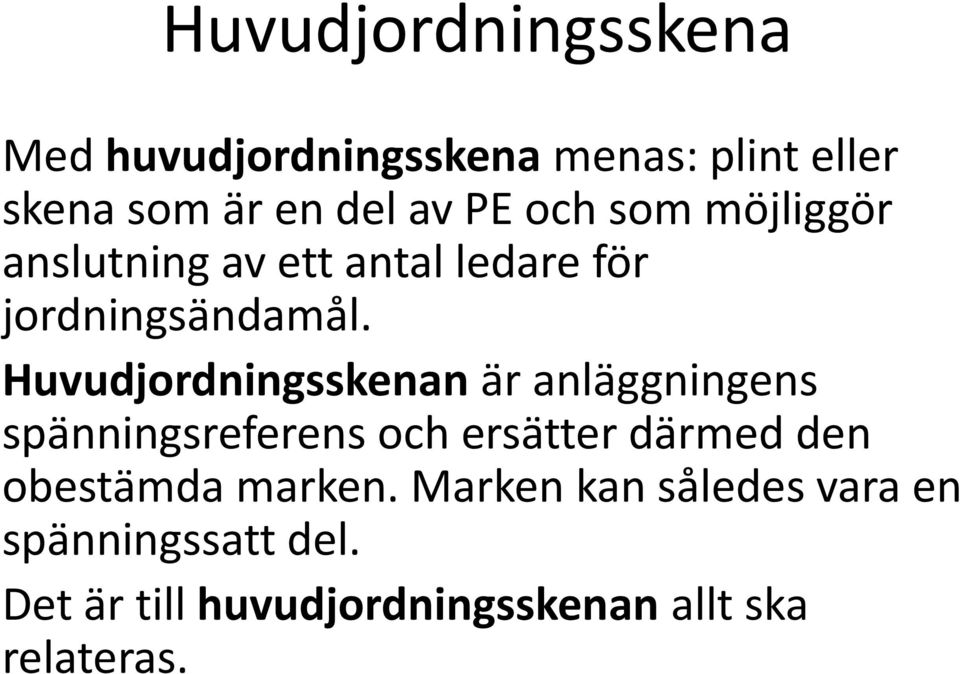

4 Huvudjordningsskena Med huvudjordningsskena menas: plint eller skena som är en del av PE och som möjliggör anslutning av ett antal ledare för jordningsändamål. Huvudjordningsskenan är anläggningens spänningsreferens och ersätter därmed den obestämda marken. Marken kan således vara en spänningssatt del. Det är till huvudjordningsskenan allt ska relateras.

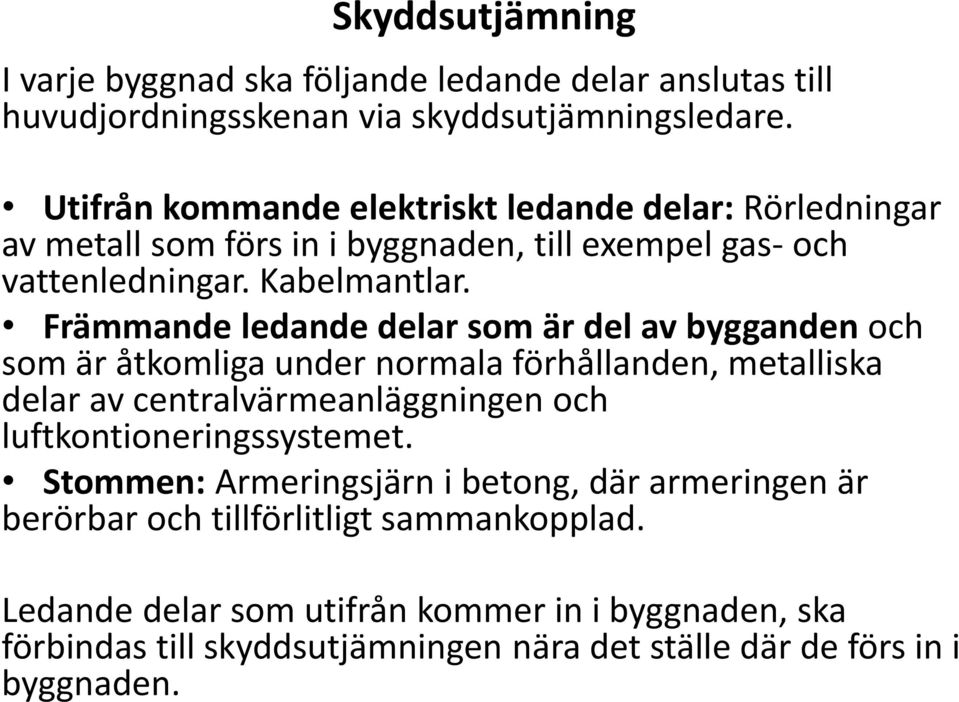

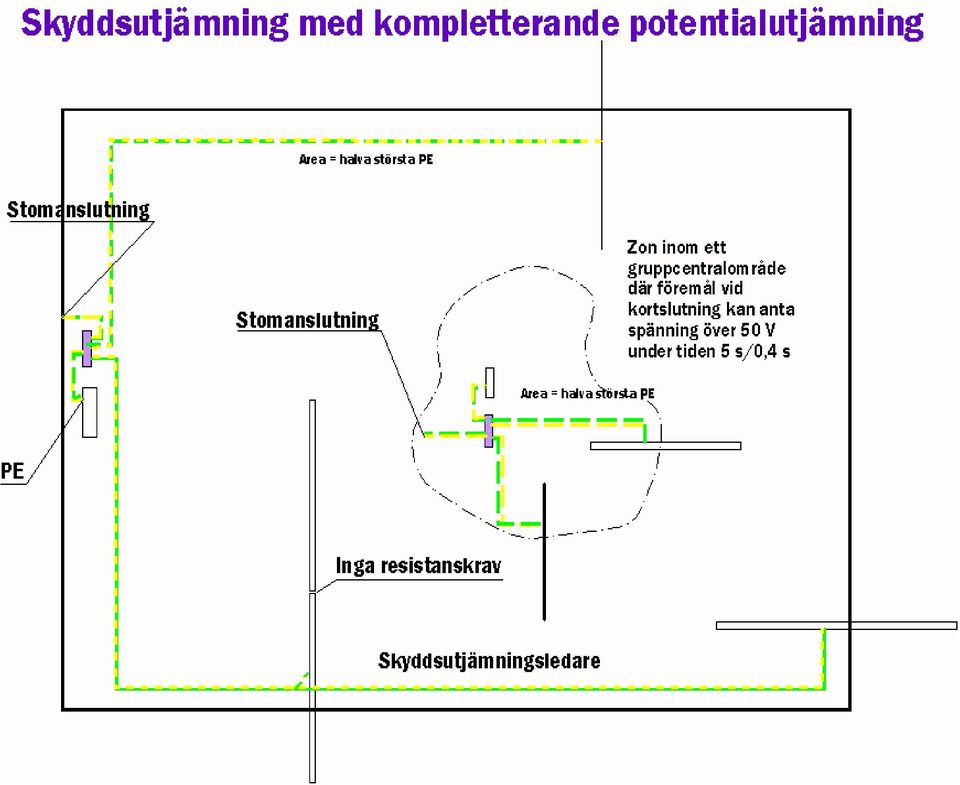

5 Skyddsutjämning I varje byggnad ska följande ledande delar anslutas till huvudjordningsskenan via skyddsutjämningsledare. Utifrån kommande elektriskt ledande delar: Rörledningar av metall som förs in i byggnaden, till exempel gas- och vattenledningar. Kabelmantlar. Främmande ledande delar som är del av bygganden och som är åtkomliga under normala förhållanden, metalliska delar av centralvärmeanläggningen och luftkontioneringssystemet. Stommen: Armeringsjärn i betong, där armeringen är berörbar och tillförlitligt sammankopplad. Ledande delar som utifrån kommer in i byggnaden, ska förbindas till skyddsutjämningen nära det ställe där de förs in i byggnaden.

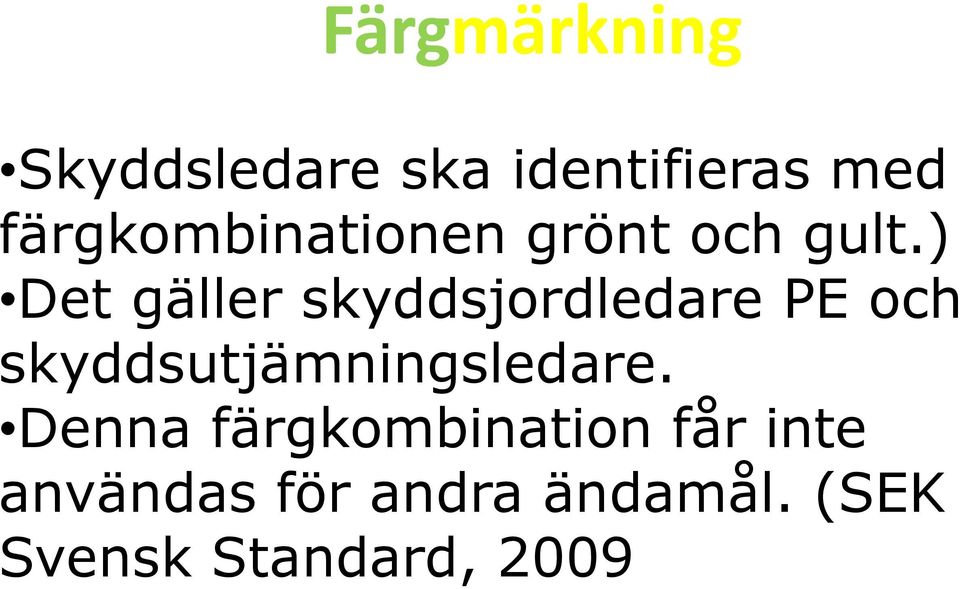

6 Färgmärkning Skyddsledare ska identifieras med färgkombinationen grönt och gult.) Det gäller skyddsjordledare PE och skyddsutjämningsledare. Denna färgkombination får inte användas för andra ändamål. (SEK Svensk Standard, 2009

7

8

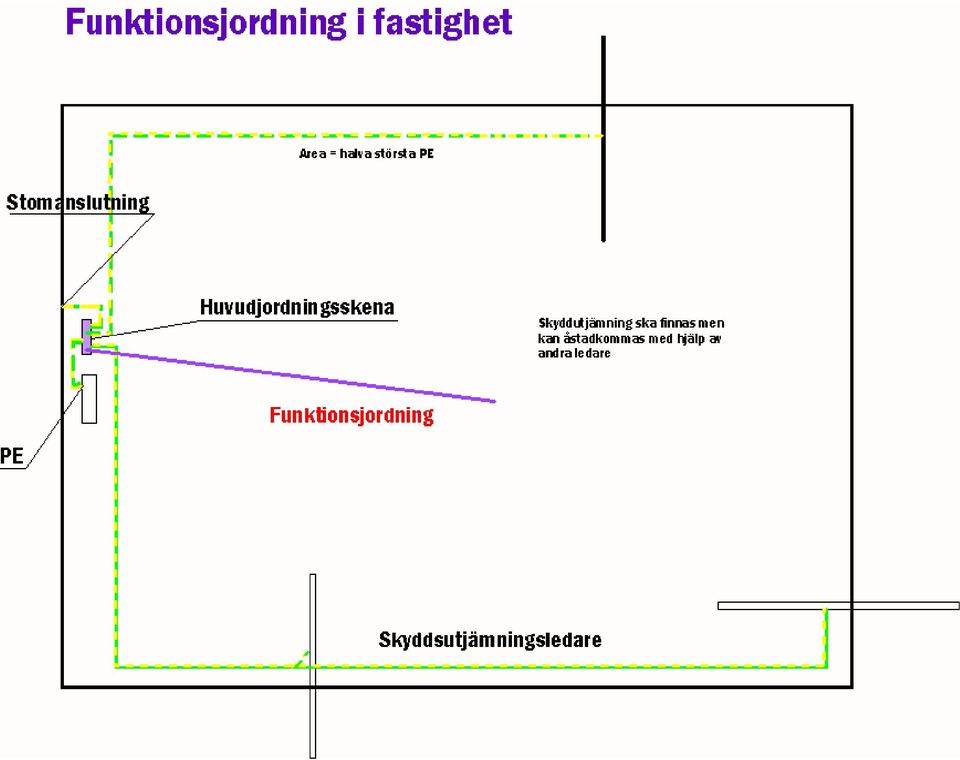

9 Funktionsjordning Med funktionsjordning menas: jordning av en punkt eller punkter i ett system, en installation eller en utrustning som är nödvändig uteslutande för att tillgodose en riktig funktion. Med funktionsutjämningsledare menas: ledare som är avsedd för potentialutjämning av funktionsändamål.

10

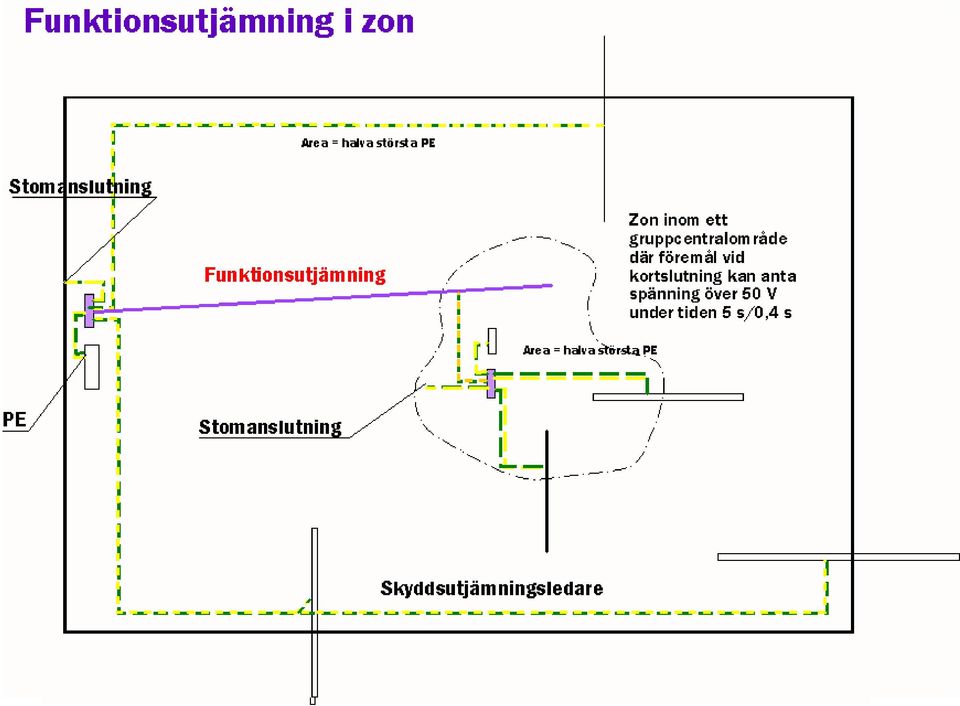

11

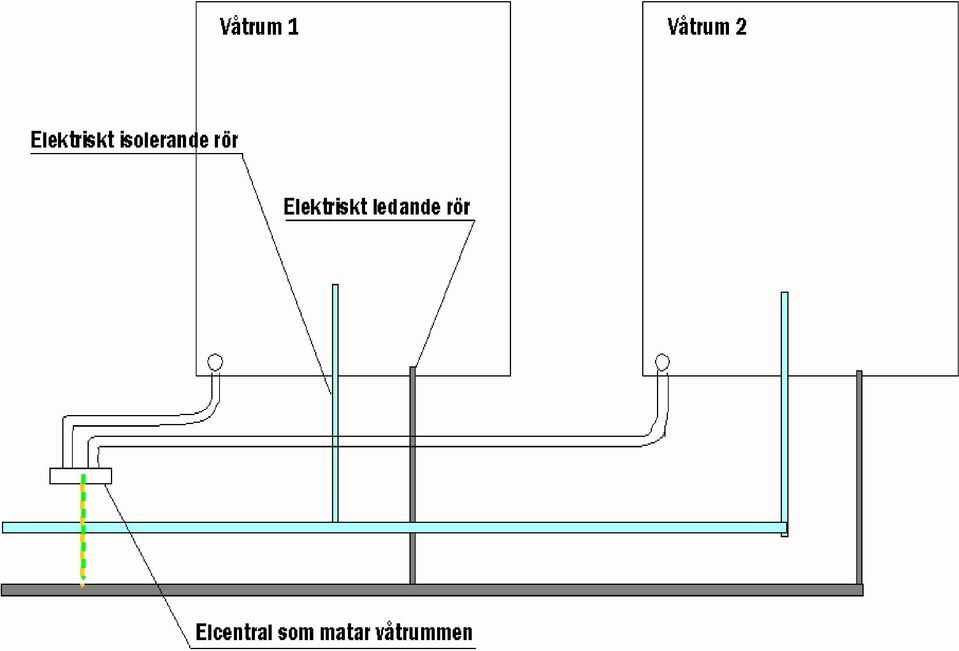

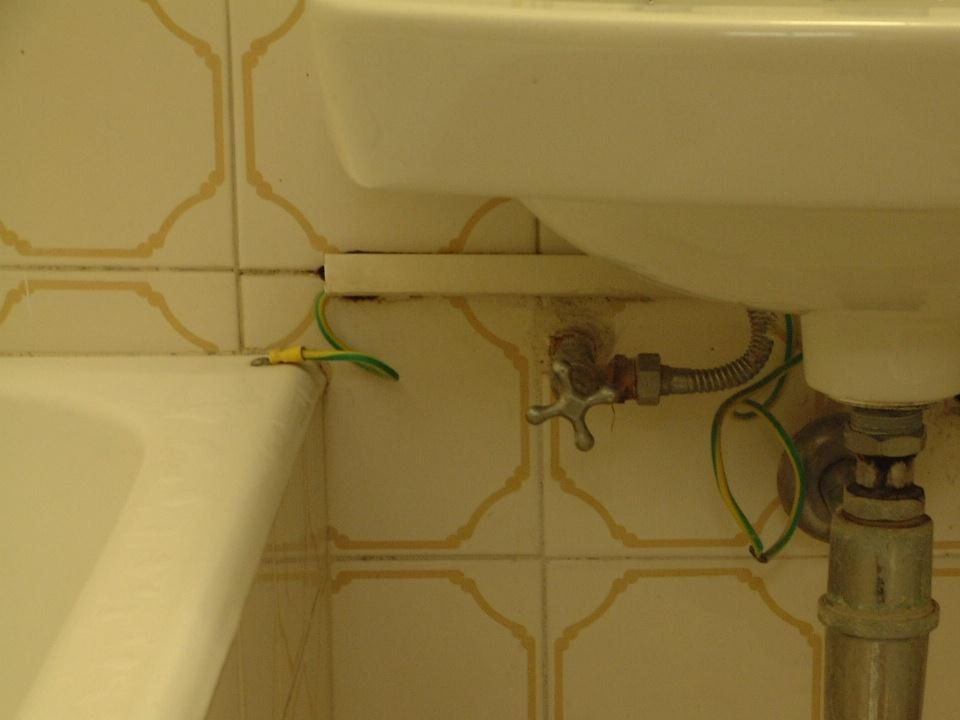

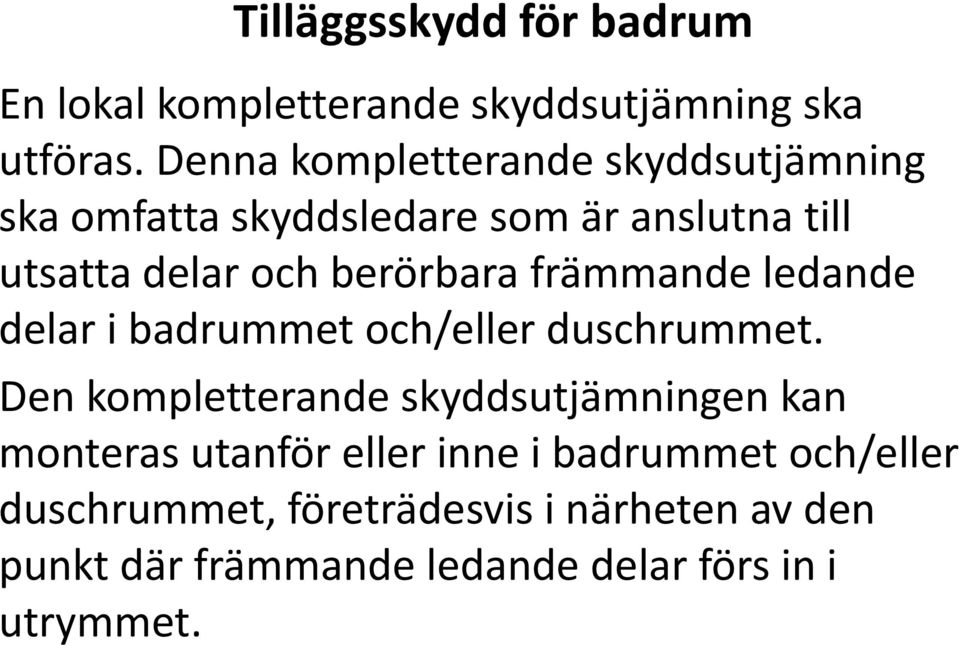

12 Tilläggsskydd för badrum En lokal kompletterande skyddsutjämning ska utföras. Denna kompletterande skyddsutjämning ska omfatta skyddsledare som är anslutna till utsatta delar och berörbara främmande ledande delar i badrummet och/eller duschrummet. Den kompletterande skyddsutjämningen kan monteras utanför eller inne i badrummet och/eller duschrummet, företrädesvis i närheten av den punkt där främmande ledande delar förs in i utrymmet.

13

14

15

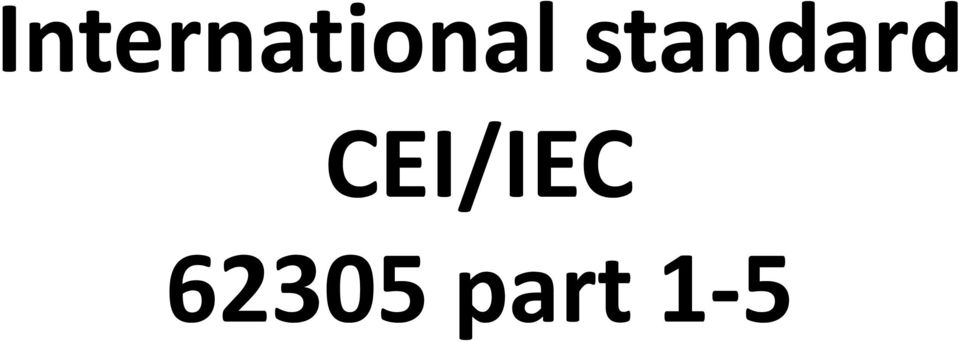

16 International standard CEI/IEC part 1-5

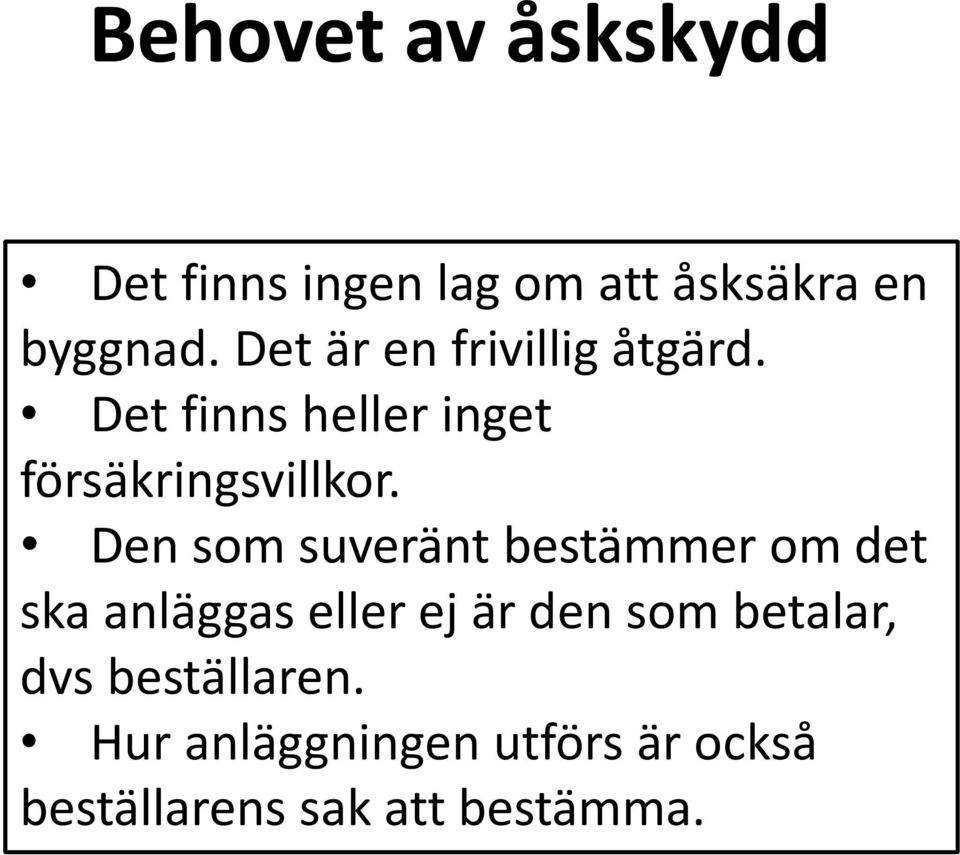

17 Behovet av åskskydd Det finns ingen lag om att åsksäkra en byggnad. Det är en frivillig åtgärd. Det finns heller inget försäkringsvillkor. Den som suveränt bestämmer om det ska anläggas eller ej är den som betalar, dvs beställaren. Hur anläggningen utförs är också beställarens sak att bestämma.

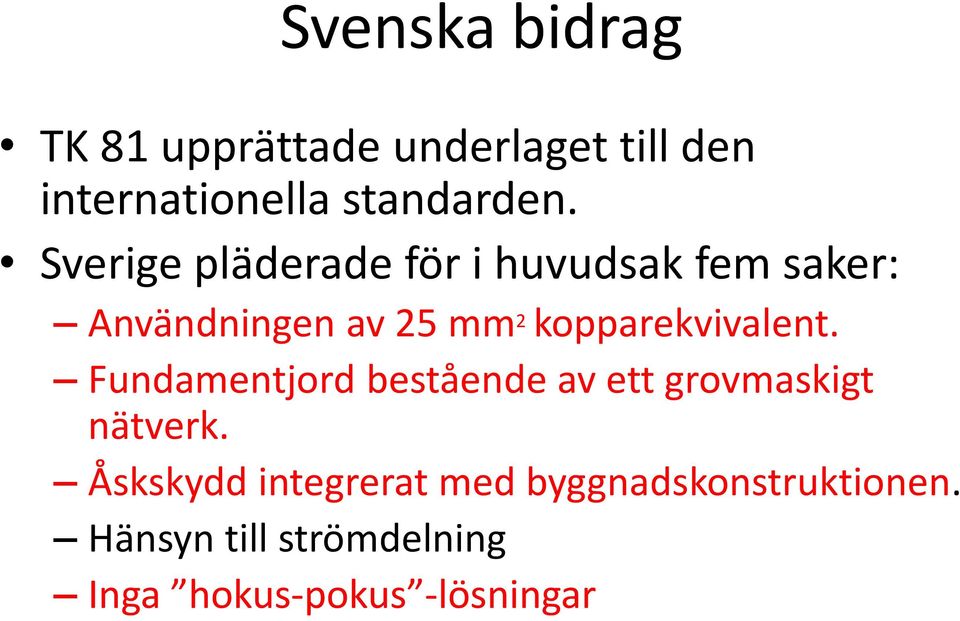

18 Svenska bidrag TK 81 upprättade underlaget till den internationella standarden. Sverige pläderade för i huvudsak fem saker: Användningen av 25 mm 2 kopparekvivalent. Fundamentjord bestående av ett grovmaskigt nätverk. Åskskydd integrerat med byggnadskonstruktionen. Hänsyn till strömdelning Inga hokus-pokus -lösningar

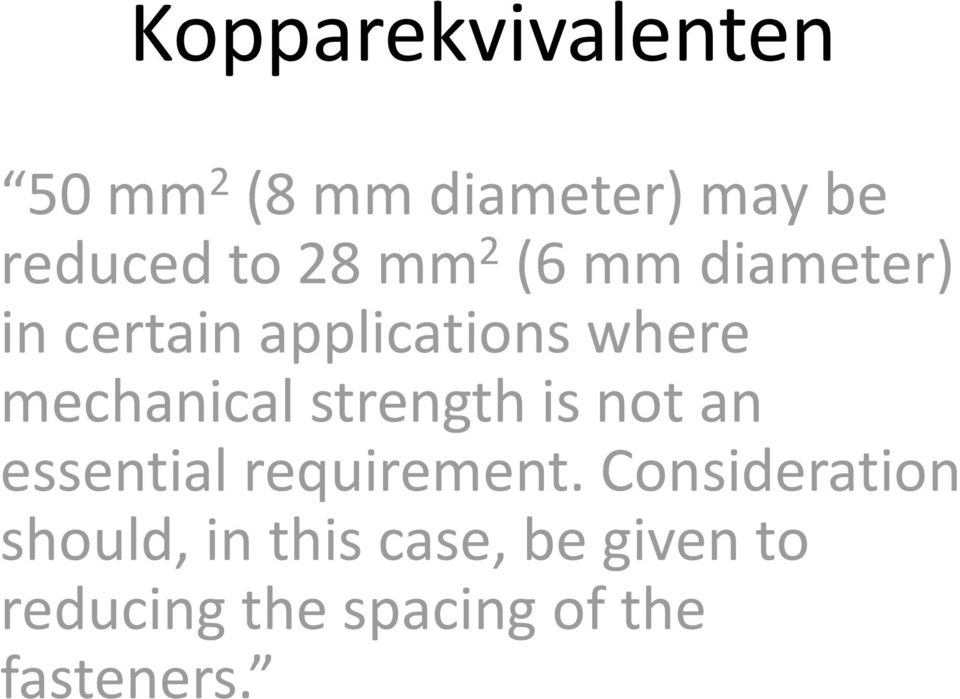

19 Kopparekvivalenten 50 mm 2 (8 mm diameter) may be reduced to 28 mm 2 (6 mm diameter) in certain applications where mechanical strength is not an essential requirement. Consideration should, in this case, be given to reducing the spacing of the fasteners.

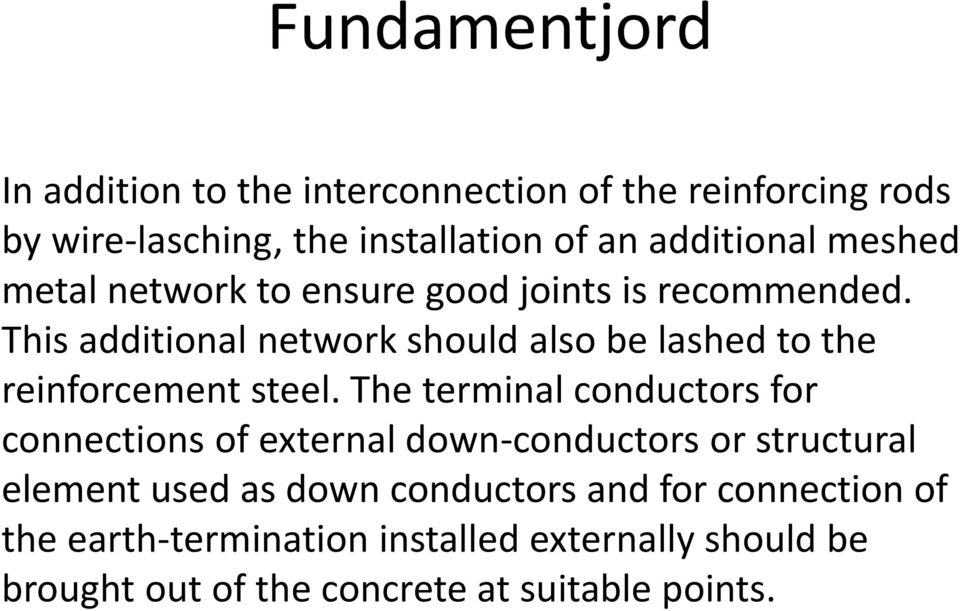

20 Fundamentjord In addition to the interconnection of the reinforcing rods by wire-lasching, the installation of an additional meshed metal network to ensure good joints is recommended. This additional network should also be lashed to the reinforcement steel. The terminal conductors for connections of external down-conductors or structural element used as down conductors and for connection of the earth-termination installed externally should be brought out of the concrete at suitable points.

21

22 Integrering -> Natural component of LPS Conductive component installed not specifically for lightning protection which can be used in addition to the LPS or in some cases could provide the function of one or more parts of the LPS

23 Strömdelning -> Nej, alltför komplicerat!

24

25 Södersjukhuset 1944

26

27 Installationsstruktur Den laddning som matas in i ett objekt vid ett blixtnedslag är så stor att det krävs en genomtänkt installationsstruktur för att man ska kunna hantera de stora stötspänningar som uppkommer. Principen är att man bygger upp ett hierarkiskt system av jordplan.

28

29

30 Åskskyddets delar Åskskydd av fastighet innebär installation av 1) inledningsskydd, 2) markspänningsskydd 3) inslagsskydd i nu nämnd ordning.

31

32

33

34

35 U I R L di dt Ledarens resistans är i sammanhanget betydelselös. Induktansen L kan antas uppgå till 1 H/m. Med en 5 ka puls med pulsformen 8/20 s, som har en strömbranthet (di/dt) på ca 1 ka/ s, uppgår det induktiva spänningsfallet i till- och utjämningsledningar till: U T = 10 9 A/s 10-6 H/m = 1 kv/m. Restspänningen U R ska begränsas till 2,5 kv. Om avledarspänningen U V uppgår till 1,5 kv krävs att det induktiva spänningsfallet i tilledningar och utjämningsledare begränsas till 1 kv. Det innebär att den sammanlagda ledningslängden inte får överstiga 1 meter.

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55
