1 CleanCash MultiUser Användar- och installationsmanual Rev. D Utgåva: Januari 2010

2 1. Innehållsförteckning 1. Innehållsförteckning Kartongens innehåll Introduktion VIKTIGT, LÄS DETTA INNAN INSTALLATION! Certifiering Funktioner Server Kassaterminal Hantering Inställningar Anslutningar Montering Felsökning Andra indikeringar Rengöring Tekniska data Support och reklamationer Kontaktuppgifter

2. Kartongens innehåll Kontrollera att kartongen innehåller följande delar: 1. CleanCash 2. Spänningsadapter 3. Användar- och installationsmanual 3.

3 2. Kartongens innehåll Kontrollera att kartongen innehåller följande delar: 1. CleanCash 2. Spänningsadapter 3. Användar- och installationsmanual 3. Introduktion Denna användar- och installationsmanual är avsedd för CleanCash MultiUser (typ C). Manualen beskriver hur man hanterar, ställer in och monterar CleanCashenheten till en kassaterminal eller server VIKTIGT, LÄS DETTA INNAN INSTALLATION! CleanCash "ska installeras av en tillverkare av kassaregister, av en generalagent för kassaregister eller av en generalagent utsedd person" (Krav enligt SKVFS 2009:3 7 ). Läs kassaregistrets installationsanvisning innan installation av CleanCash. Innan CleanCash ansluts till kassaregistret säkerställ att organisationsnummer och unik kassabeteckning (kassa-id) ställts in i kassaregistret Certifiering CleanCash-enheten är certifierad att användas tillsammans med en kassaterminal eller server enligt Skatteverkets krav i SKVFS 2009:12. Information om enhetens certifiering finns på produktetiketten i det markerade utrymmet. 3

4 4. Funktioner 4.1. Server CleanCash-enheten kan anslutas till en server eller en kassaterminal. Med detta val ansluts CleanCash-enheten till en server. Servern tar emot kvittodata från alla kassaterminaler i nätverket. 4

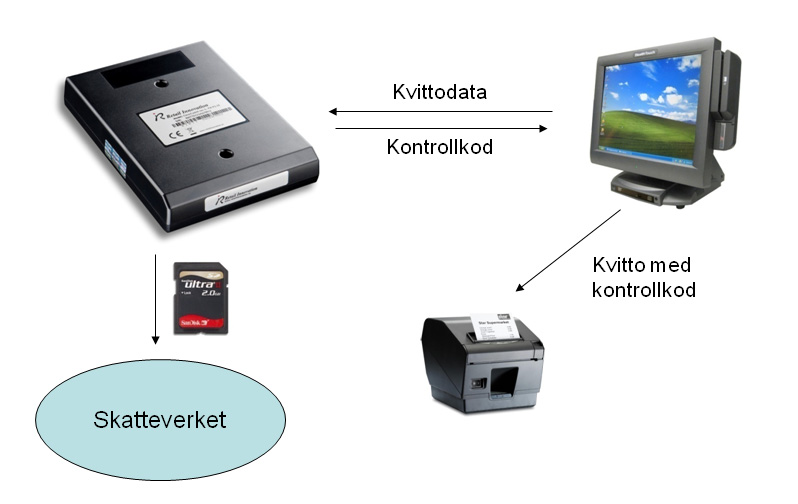

5 4.2. Kassaterminal Med detta val ansluts CleanCash-enheten direkt till kassaterminalen. Enheten hanterar kvittodata och kontrollkod till den anslutna terminalen. 5

5. Hantering CleanCash-enheten måste hanteras varsamt! Enheten får inte skadas på något sätt, då detta kan komma att bedömas som ett intrångsförsök.

6 5. Hantering CleanCash-enheten måste hanteras varsamt! Enheten får inte skadas på något sätt, då detta kan komma att bedömas som ett intrångsförsök. Här följer några exempel på vad man inte får göra med enheten. Man får inte försöka öppna lådan Man får inte skada, bryta eller ta bort plomberingsetiketterna på lådan Man får inte föra in främmande föremål eller vätskor i hålen och öppningarna i lådan 6. Inställningar Inga inställningar behöver göras på CleanCash-enheten. 7. Anslutningar CleanCash-enheten har följande anslutningar. 1. Spänningsmatning 2. USB kommunikationsport (USB-kontakt typ B) Anslut en USB-kabel mellan servern eller kassaterminalen och CleanCash-enhetens USB-port (2). Anslut den medföljande spänningsadaptern till CleanCash-enhetens spänningsmatning (1) och till ett nära åtkomligt eluttag. När CleanCashenheten är spänningssatt och har normal funktion kommer lampan på CleanCash-enheten att blinka grönt (se vidare kapitel 9. Felsökning). OBS! Det är endast tillåtet att ansluta den medföljande spänningsadaptern (märkt ) för spänningsmatning till CleanCash-enheten. 6

7 8. Montering CleanCash-enheten kan monteras i närheten av kassaterminalen eller servern. Kontrollera dock att villkoren för driftstemperatur och belastning uppfylls. Monteringsplatsen ska vara väl ventilerad, enheten ska inte placeras nära ett element eller i direkt solljus, och enheten ska inte placeras där vätskor förekommer. Rekommenderad placering av produkten Vi rekommenderar att produkten placeras på ett av följande sätt. Ställ enheten under skrivaren Skruva fast enheten under en bänkskiva, genom skruvhålen i kåpan. Skruva inte hårdare än att lådan sitter på plats Monteringsritning Använd skruv med kullrigt huvud, gängdiameter 4,0 mm och huvuddiameter 8,0 mm. 7

8 9. Felsökning Om CleanCash-enheten inte fungerar som förväntat kan man felsöka problemet genom att se hur lampan (3) på enheten lyser. Felfall Lampan blinkar rött Lampan lyser rött Lampan blinkar grönt Lampan lyser grönt Lampan lyser inte alls Möjliga problem Enheten har upptäckt ett fel, men fungerar fortfarande. Enheten har upptäckt ett fel som måste åtgärdas. Dra ur spänningsadaptern från eluttaget och vänta på att lampan slocknar. Kontrollera problemet och åtgärda det om möjligt. Anslut sedan spänningsadaptern på nytt. Om lampan fortfarande lyser rött så tillkalla reparatör. Normal funktion på CleanCash-enheten. Kontrollera kablarna till enheten. Kontrollera kringutrustningen (kassaterminalen eller servern). Enheten är under uppstart. CleanCash-enheten är inte spänningssatt. Kontrollera att spänningsadaptern är ansluten till enheten och till ett eluttag som har spänning Andra indikeringar När CleanCash-enheten överför kontrolldata för Skatteverket används följande indikeringar. Överföringen kan ta lång tid om det är mycket data som ska överföras, men CleanCash-enheten fungerar på normalt sätt under tiden. Indikering Funktion Lampan blinkar grönt Enheten överför kontrolldata för Skatteverket. snabbare Lampan blinkar rött Överföringen av kontrolldata för Skatteverket är och grönt Lampan blinkar rött snabbare slutförd. Ett fel upptäcktes när kontrolldata för Skatteverket överfördes. 8

9 10. Rengöring CleanCash-enheten kan rengöras vid behov. Rekommenderad rengöring av produkten Vi rekommenderar att produkten rengörs med en trasa, lätt fuktad med ett milt rengöringsmedel (t.ex. handdiskmedel). Rengöring av plomberingsetiketterna bör dock undvikas. 11. Tekniska data Matningsspänning: V Effektförbrukning: max 3 W Mått: 195 x 146 x 31 mm Vikt: 0,37 kg Driftstemperatur: C, % luftfuktighet Belastning ovanifrån: Max 5 kg Lagringskapacitet: C1: kvitton / 5 år C1/F: kvitton / 5 år C5: kvitton / 5 år C10: kvitton / 5 år C20: kvitton / 5 år C20+: kvitton / 5 år Kapacitet kassa-id: C1: 1 kassa-id C1/F: 1 kassa-id, upp till 150 organisationsnummer C5: 5 kassa-id C10: 10 kassa-id C20: 20 kassa-id C20+: Max antal kassa-id står under streckkoden på produktetiketten CleanCash-enheten kan hantera upp till angiven kapacitet på kassa-id åt gången. Om en kassa tas ur bruk kan denna ersättas med en annan kassa-id efter en karenstid på en dag. 9

10 12. Support och reklamationer För support och reklamationer, vänd dig i första hand till den återförsäljare som du köpt CleanCash ifrån. I annat fall se kontaktuppgifter nedan. 13. Kontaktuppgifter Retail Innovation AB Sjöängsvägen Sollentuna SWEDEN Webb: 10

11 Programvarulicens Programvaran i denna produkt innehåller delar som är utvecklade av Dr. Brian Gladman. Licensvillkoren för dessa delar är följande: Copyright (c) , Brian Gladman, Worcester, UK. All rights reserved. LICENSE TERMS The free distribution and use of this software is allowed (with or without changes) provided that: 1. source code distributions include the above copyright notice, this list of conditions and the following disclaimer; 2. binary distributions include the above copyright notice, this list of conditions and the following disclaimer in their documentation; 3. the name of the copyright holder is not used to endorse products built using this software without specific written permission. DISCLAIMER This software is provided 'as is' with no explicit or implied warranties in respect of its properties, including, but not limited to, correctness and/or fitness for purpose. 11
