1 Stålstandardiseringen i Europa Erfarenheter, möjligheter, utmaningar Hans Groth Avesta Research Center

2 Innehåll 1. En idé om ett nytt material - Tidslinje 2. Förutsättningar Regelverket som det var då 3. Erfarenheter Hur ett EAM blev till 4. Möjligheter 1:a mötet när EN skulle revideras 5. Utmaningar för materialstandardiseringen just nu och framåt Hans Groth, Tryck & Svets, Göteborg 2

3 En idé om ett nytt material - Tidslinje Ett verkligt exempel på ett materials resa från idé till tryckkärlsgodkänd produkt Hans Groth, Tryck & Svets, Göteborg 3

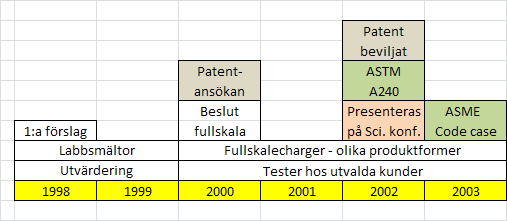

4 The early years Omfattande tester möjligt att tillverka? att tillverka prylar av? Egenskaper dokumenteras och modifieras. Patent eventuellt Liten skala, relativt sett. Hans Groth, Tryck & Svets, Göteborg 4

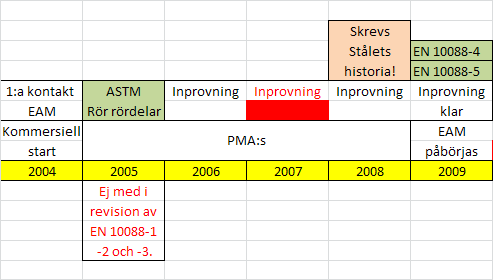

5 Mognaden Tillverkning i stor skala materialet etableras. Nya applikationer Hans Groth, Tryck & Svets, Göteborg 5

6 Mot ett tryckkärlsgodkännande Materialet etablerat inom vissa användningsområden. EAM - Ingen etablerad väg visar sig finnas! Hans Groth, Tryck & Svets, Göteborg 6

7 Innehåll 1. En idé om ett nytt material - Tidslinje 2. Förutsättningar Regelverket som det var då 3. Erfarenheter Hur ett EAM blev till 4. Möjligheter 1:a mötet när EN skulle revideras 5. Utmaningar för materialstandardiseringen just nu och framåt Hans Groth, Tryck & Svets, Göteborg 7

8 Förutsättningar, Regelverket som det var då För att få ett material tryckkärlsgodkänt och inkluderat i EN måste materialtillverkaren först upprätta ett EAM (European Approval for Materials). EAM upprättas av ett anmält organ. Inprovning sker enligt EN (2002). EAM behandlas av Working Party Materials (WPG) expert group. Publicering i official journal = KLART! Hans Groth, Tryck & Svets, Göteborg 8

9 Innehåll 1. En idé om ett nytt material - Tidslinje 2. Förutsättningar Regelverket som det var då 3. Erfarenheter Hur ett EAM blev till 4. Möjligheter 1:a mötet när EN skulle revideras 5. Utmaningar för materialstandardiseringen just nu och framåt Hans Groth, Tryck & Svets, Göteborg 9

10 Erfarenheter Hur ett EAM blev till EAM upprättades av ett anmält organ. 1:a kontakt 2004 klart 2012! 8 år Två delar: Inprovning (dokumentation) och EAM-skrivande med godkännande. Hans Groth, Tryck & Svets, Göteborg 10

11 Erfarenheter Hur ett EAM blev till Uppstarten av inprovningen tog alldeles för lång tid. Inprovning: Kommunikationsmisstag ledde till att provningen av åldrat material genomfördes utan anmälda organet var med = 1 års fördröjning. EAM:et: Skrivs av det anmälda organet. EAM:et: Mycket långsam hantering av ärendet. 8 sidor på 4 år! EAM:et: Uppdateringar mellan möten ej utförda! Slarv! Hans Groth, Tryck & Svets, Göteborg 11

12 Erfarenheter Hur ett EAM blev till EAM:et: Det visar sig vara oklart hur godkännandeprocessen ska genomföras. EAM:et: Det togs fram ett förtydligande av godkännandeprocessen i en WG. Hans Groth, Tryck & Svets, Göteborg 12

13 Erfarenheter Hur ett EAM blev till OBSERVATION: Detta är det enda stål (kolstål/rostfritt) som har fått ett EAM! Ett enda nytt stål sedan EN-standardiseringen startade! EAM finns för div. Nickelbaslegeringar. Vet ej om det är några EAM på gång. Tror inte det. Erfarenheter: Tog alldeles för lång tid. (Med tillhörande kostnader) Blev så att vi inte gått vidare med andra material. Hans Groth, Tryck & Svets, Göteborg 13

14 Erfarenheter Hur ett EAM blev till I framtiden (Nu): Inprovning borde kunna göras på 1.5 år Godkännande av EAM:et 1 år Hans Groth, Tryck & Svets, Göteborg 14

15 Innehåll 1. En idé om ett nytt material 2. Förutsättningar regelverket som det var då 3. Erfarenheter Hur ett EAM blev till 4. Möjligheter 1:a mötet när EN skulle revideras 5. Utmaningar för materialstandardiseringen just nu och framåt Hans Groth, Tryck & Svets, Göteborg 15

16 Möjligheter 1:a mötet när EN skulle revideras Detta var den 28:de maj 2013 Vad gör man när: man inte överhuvudtaget fattar vad som sägs? allt du lärt dig plötsligt är irrelevant? man inte vet om man själv eller världen omkring är galen? Hans Groth, Tryck & Svets, Göteborg 16

17 Möjligheter 1:a mötet när EN skulle revideras Ordföranden säger: Det behövs inget EAM Vi kan ta in alla material direkt med förlängning A 14 % och med slagseghet 27 J vid max C (eller lägsta användningstemperatur) Gäller även motsvarande stångmaterialstandard. Hans Groth, Tryck & Svets, Göteborg 17

Möjligheter 1:a mötet när EN 10028-7 skulle revideras Ordföranden säger

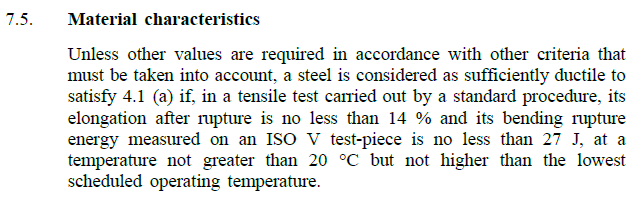

18 Möjligheter 1:a mötet när EN skulle revideras Ordföranden säger att detta gäller (ur PED): Hans Groth, Tryck & Svets, Göteborg 18

19 Möjligheter 1:a mötet när EN skulle revideras Hur blev det då? Sverige protesterade utan effekt! Frågan vad som gäller beslutades att skickas uppåt till ECISS (som var snabba med att sätta samman en kommitté) Några helt nya material togs in. Vårt LDX 2101 togs in. EAM upp till 10 mm. Efter intern (Svensk) överläggning såg vi till att ta med ett nytt stål, LDX tjockare LDX Spela med - eller stå utanför? Hans Groth, Tryck & Svets, Göteborg 19

20 Möjligheter 2:a mötet när EN ska revideras Nästa möte maj 2014 Förslag på ytterligare nya material på väg in där det inte finns några EAM (eller tredjepartsprovning? PMA?). Hans Groth, Tryck & Svets, Göteborg 20

21 ECISS vad kom de fram till? ECISS Rules and guidelines for adopting new steel grades in material standards, 10/ When considering the addition of a grade into a standard, differentiation shall be made between "established" grades and "new" grades. a) "Established" grades can be considered as being: grades already existing or having existed in recognized national or international standards, or in publicly available specifications; grades existing in national data sheets issued by bodies recognized in their area of expertise; in the case of PED applications, grades existing in an EAM, a PMA or in data sheets issued by a notified body. In all cases the referred document shall contain relevant values for all specified requirements. b) "New" grades are grades which have never been cited in any of the documents mentioned above. Their inclusion in a standard can be required by either by a manufacturer or a user, but not by an intermediary (e.g. stockists). Hans Groth, Tryck & Svets, Göteborg 21

22 ECISS vad kom de fram till? 7. Introduction of new or "established" grades shall be decided after consideration of an appropriate data package, showing, where appropriate, details of the manufacturing process and providing values for all required characteristics. Validation of this data package by a body recognized in its area of expertise may help acceptance. In case of PED application, EN [2] or doc. PE [3] may be used as guidelines in the preparation of the data package. Hans Groth, Tryck & Svets, Göteborg 22

23 ECISS vad kom de fram till? Vår hållning: Nytt material = EAM Vår omskrivning: In the case of PED applications, only new grades existing in an EAM can be accepted. Hans Groth, Tryck & Svets, Göteborg 23

24 Innehåll 1. En idé om ett nytt material 2. Förutsättningar regelverket som det var då 3. Erfarenheter Hur ett EAM blev till 4. Möjligheter 1:a mötet när EN skulle revideras 5. Utmaningar för materialstandardiseringen just nu och framåt Hans Groth, Tryck & Svets, Göteborg 24

25 Utmaningar för materialstandardiseringen Potentiellt framtida läge: EN kommer (eventuellt) att innehålla material som inte provats ordentligt. Eller är de OK? Hur hantera detta? Behövs det hanteras? EAM-vägen för nya stål: Ett fiasko! Fortsättning följer Hans Groth, Tryck & Svets, Göteborg 25

26 Tack för uppmärksamheten! Frågor? Hans Groth, Tryck & Svets, Göteborg 26
