1 Standardisering inom Tryckkärlstål SIS/TK 137 Otto Björnberg SIS Swedish Standards Institute

2 Dagens presentation Material- och produktkrav enligt Direktivet för tryckbärande anordningar PED

3 Från Sverige till Europa/världen Ordförande Sekretariat Kontrollorgan FR nn Materialtillverkare Komponenttillverkare Myndigheter SIS/TK 137 DE SE IT CEN/TC 54 CEN/TC 267 ECISS/TC 107 ECISS/TC 110 ES FI DK Övriga NL NO GB AT FI 3

Komponenttillverkare Myndigheter SIS/TK 137 DE SE IT

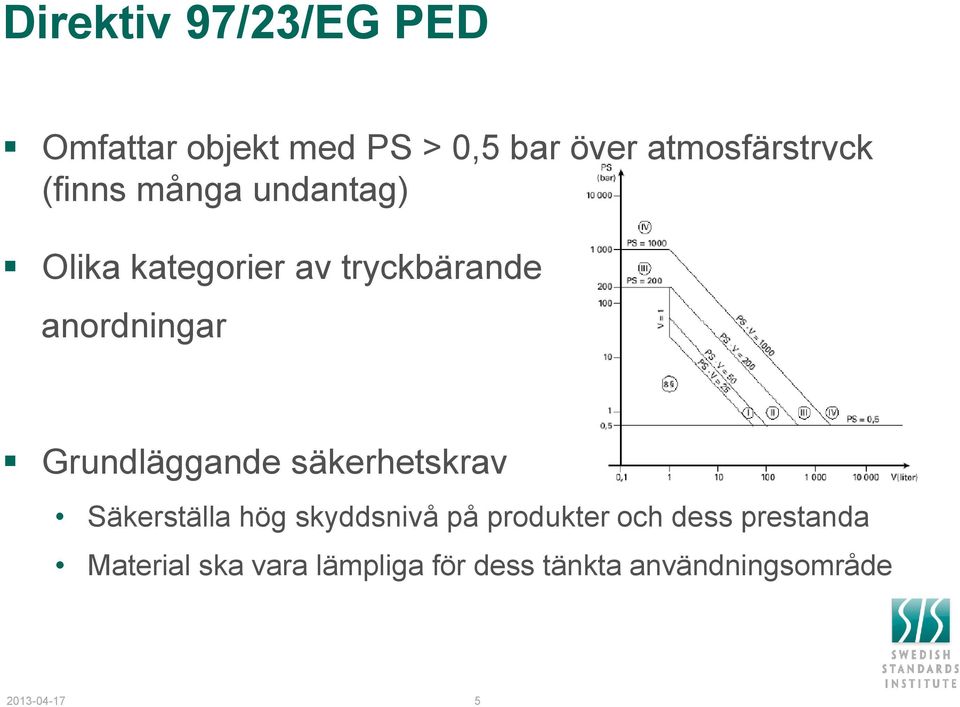

5 Direktiv 97/23/EG PED Omfattar objekt med PS > 0,5 bar över atmosfärstryck (finns många undantag) Olika kategorier av tryckbärande anordningar Grundläggande säkerhetskrav Säkerställa hög skyddsnivå på produkter och dess prestanda Material ska vara lämpliga för dess tänkta användningsområde

Grundläggande säkerhetskrav Säkerställa hög skyddsnivå på produkter och

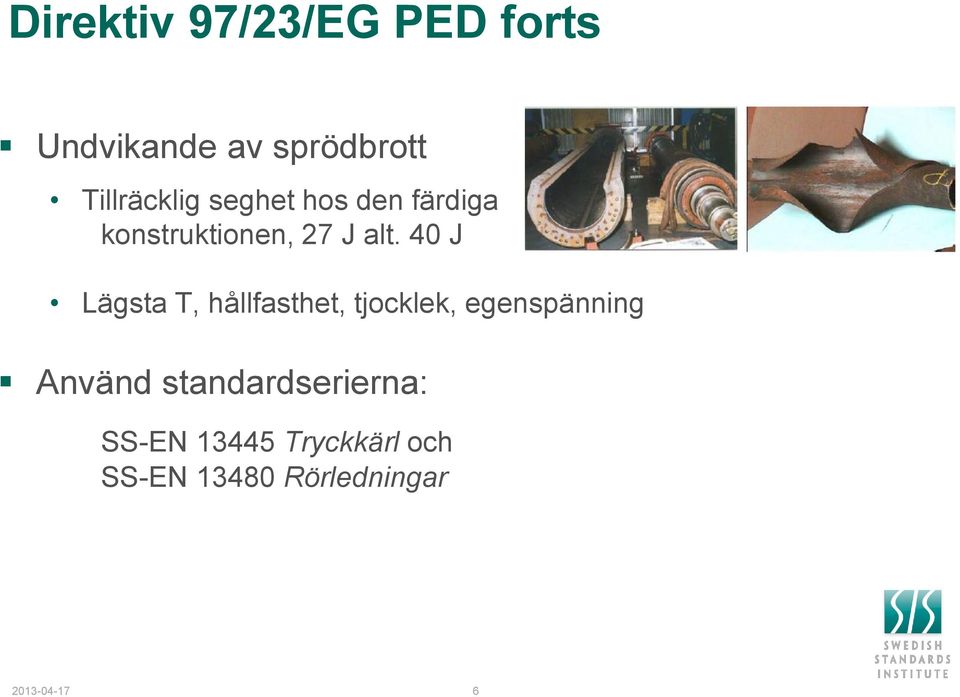

6 Direktiv 97/23/EG PED forts Undvikande av sprödbrott Tillräcklig seghet hos den färdiga konstruktionen, 27 J alt. 40 J Lägsta T, hållfasthet, tjocklek, egenspänning Använd standardserierna: SS-EN Tryckkärl och SS-EN Rörledningar

40 J Lägsta T, hållfasthet, tjocklek, egenspänning Använd

7 Direktiv 97/23/EG PED forts Vems tolkning av PED gäller? EU-kommissionen (medlemsstaterna) genom olika grupper Tolkningar finns i PED Guidelines? Måste man följa PED Guidelines? Ej juridiskt bindande (respektive lands föreskifter gäller)

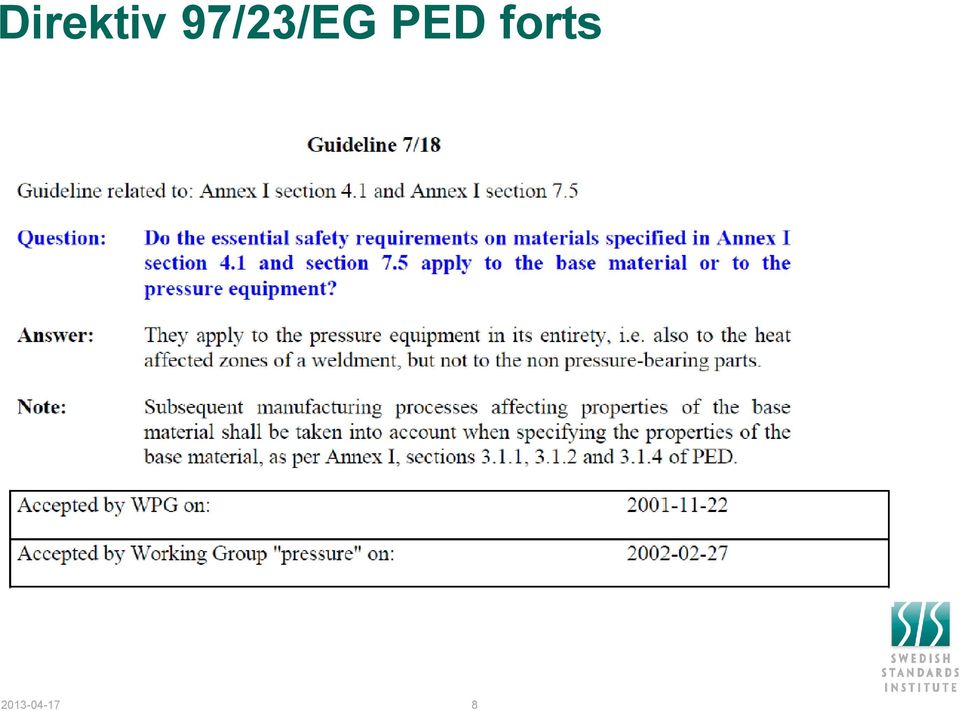

8 Direktiv 97/23/EG PED forts

9 Harmoniserad material- och produktstandard Vad är en harmoniserad standard? Uppdrag från kommissionen CEN tar fram standarder enligt uppdraget Listas i kommissionens skrift OJEU Harmoniserad standard jämfört med vanlig standard Teknisk lösning på minst ett grundläggande säkerhetskrav i PED CEN-konsulten Bilaga ZA

kommissionens skrift OJEU Harmoniserad standard jämfört med vanlig standard

11 Harmoniserad material- och produktstandard Varför använda harmoniserad standard? Användandet gör att man slipper beskriva hur man uppfyller de aktuella grundläggande säkerhetskraven Följer direktivet Använder man konstruktionsvägen med harmoniserade standarder får man per automatik överensstämmelse mot PED ASME, AD 2000 etc. ger inte per automatik överensstämmelse mot PED men undantas inte heller

Följer direktivet Använder man konstruktionsvägen med harmoniserade standarder får man per automatik

12 Harmoniserad material- och produktstandard forts Harmoniserad standard Finns för ett antal olika formvaror: PED säger att materialet ska uppfylla de grundläggande säkerhetskraven för den färdiga anordningen och att det ska vara lämpligt för sin användning

materialet ska uppfylla de grundläggande säkerhetskraven för den

13 Materialintyg SS-EN Metalliska varor - Typer av kontrolldokument Kontrolldokument identitetsintyg (2.1) kvalitetsintyg (2.2) kontrollintyg (3.1 eller 3.2) levererade varor stämmer med bestämmelserna i beställningen Kontrollintyg resultat av specifik provning och kontroll redovisas riktig provning på rätta produkter enligt tekniska lev. bestämmelser

2) levererade varor stämmer med bestämmelserna i beställningen Kontrollintyg resultat av

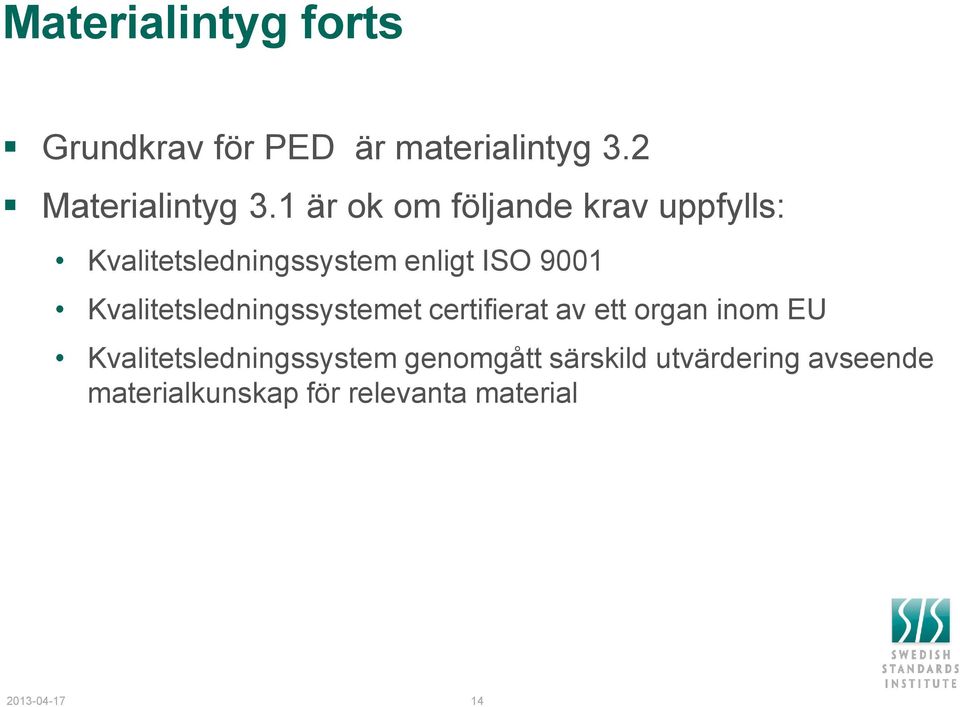

14 Materialintyg forts Grundkrav för PED är materialintyg 3.2 Materialintyg 3.1 är ok om följande krav uppfylls: Kvalitetsledningssystem enligt ISO 9001 Kvalitetsledningssystemet certifierat av ett organ inom EU Kvalitetsledningssystem genomgått särskild utvärdering avseende materialkunskap för relevanta material

Kvalitetsledningssystemet certifierat av ett organ inom EU

15 Materialintyg forts

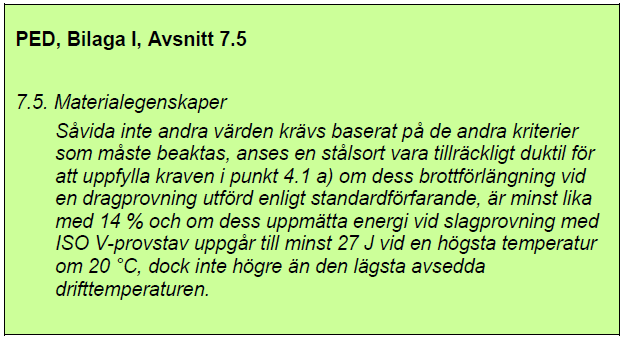

Material som uppfyller kraven i PED Stål anses vara tillräckligt duktila om: brottförlängning 14 % slagenergi 27 J vid 20 º (ej högre än avsedd driftstemperatur)

16 Material som uppfyller kraven i PED Stål anses vara tillräckligt duktila om: brottförlängning 14 % slagenergi 27 J vid 20 º (ej högre än avsedd driftstemperatur) Använd material enligt harmoniserad materialstandard Använd material med EAM (europeiskt materialgodkännande) Använd PMA (särskild materialutvärdering)

driftstemperatur) Använd material enligt harmoniserad materialstandard Använd

17 Material som uppfyller kraven i PED forts Material enligt harmoniserad standard Referensen till standarden ska vara publicerad i EU s skrift OJEU EAM (European Approval for Materials) Kan tas fram för material som inte är redo för harmoniserad, t.ex. begränsad tjocklek Hittills finns EAM för 1 stål (LDX 2101) och ett antal Ni-legeringar Referensen till EAM ska vara publicerad i EU s skrift OJEU

för material som inte är redo för harmoniserad, t.ex.

18 Material som uppfyller kraven i PED forts PMA (Particular Materials Appraisal) Används för material som inte finns i harmoniserad standard Måste visas att materialet uppfyller säkerhetskraven i PED Materialet ska vara lämpligt för avsedd användning Tillverkaren av den tryckbärande anordningen ansvarar för att ta fram ett PMA Det anmälda organet ska granska PMA (i kategori III och IV) Materialtillverkare kan inte få ett PMA för ett specifikt material Hjälp med att ta fram PMA finns i vägledningsdokumentet:

att ta fram ett PMA Det anmälda organet ska granska PMA (i kategori III och IV) Materialtillverkare kan inte få ett PMA för ett specifikt material Hjälp

19 Material kontra komponenter Material Plåt, band, sömlösa rör, gjutgods, smiden, stång Rördelar som inte har processats så att de mekaniska egenskaperna ändrats Smidda flänsar Komponenter Skruvar, muttrar, gavlar osv. Svetsade rör och rördelar Svetsade flänsar

mekaniska egenskaperna ändrats Smidda flänsar Komponenter Skruvar,

20 Permanenta förband Svetsning Skrivna kvalitetsrutiner för alla delar i svetsverksamheten Svetsansvarig (ej svetsaren) Kvalificering av svetsprocedurer (WPS) Kvalificering av personal Andra alternativ Lödning, limning, presskoppling etc. Tryckkärlstillverkaren måste hänvisa till annat dokument som reglerar metodens parametrar, provning etc

personal Andra alternativ Lödning, limning, presskoppling etc.

21 Slutkontroll Oförstörande provning Vätsketryckprovning Tryckprovning med gas Dokumentation Visuell kontroll osv

22 Revidering av SS-EN och -5 Del 4 Tryckbärande anordningar - Del 4: Fastställande av tekniska leveransbestämmelser för metalliska material Harmoniserade standarder EAM PMA Del 5 Tryckbärande anordningar - Del 5: Dokument för överensstämmelse och kontroll av material Materialintyg (kontrollintyg) Beräknas vara klara

23 Övriga revideringar av harmoniserad materialstandard Serien EN Sömlösa tryckkärlsrör Serien Svetsade tryckkärlsrör EN A1 Stålflänsar för tryck, Tillägg EN Utgångsmaterial för fästelement för tryck EN Rostfri tryckkärlsplåt EN Rostfri tryckkärlsstång EN Tryckkärlsstång Serien Smiden för tryck

24 Hur får tag på standard e-nav online är bästa lösningen om du vill ha kontinuerlig tillgång till standard med automatisk uppdatering då det kommer nya eller reviderade utgåvor 24

Om du vill veta mer Gå med i SIS/TK 137 otto.bjornberg@sis.se www.

25 Om du vill veta mer Gå med i SIS/TK 137 otto.bjornberg@sis.se e-nav - snart också med abonnemang på remisser
