Permanenta förband inte bara svetsning

Transkript

1 Permanenta förband inte bara svetsning 1

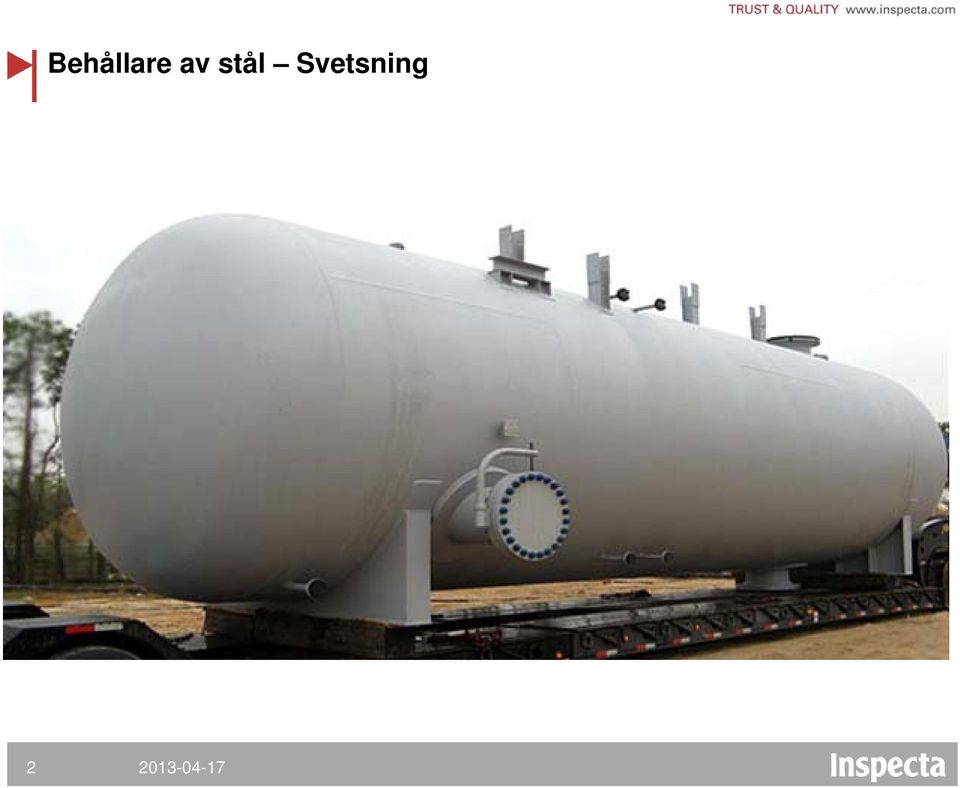

2 Behållare av stål Svetsning 2

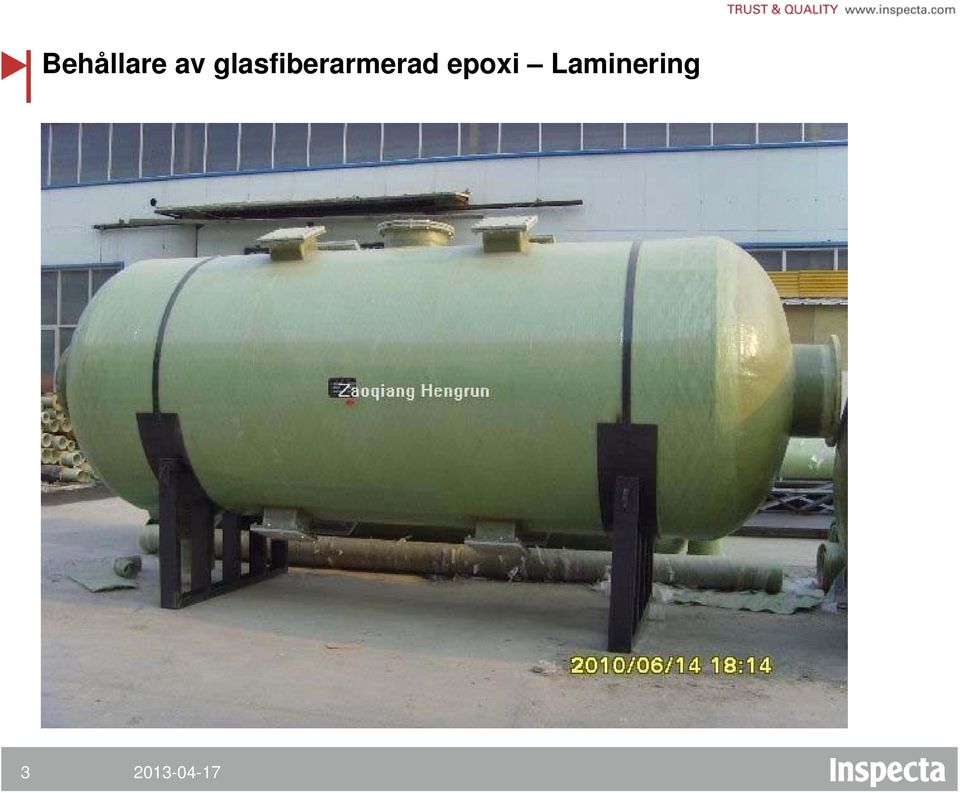

3 Behållare av glasfiberarmerad epoxi Laminering 3

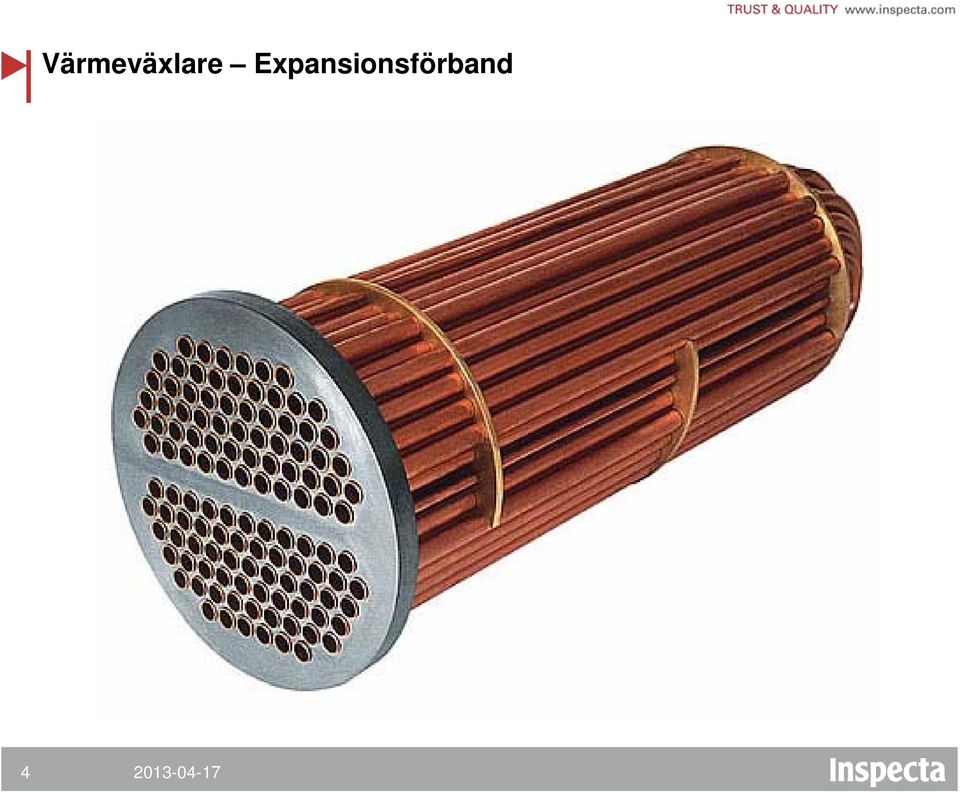

4 Värmeväxlare Expansionsförband 4

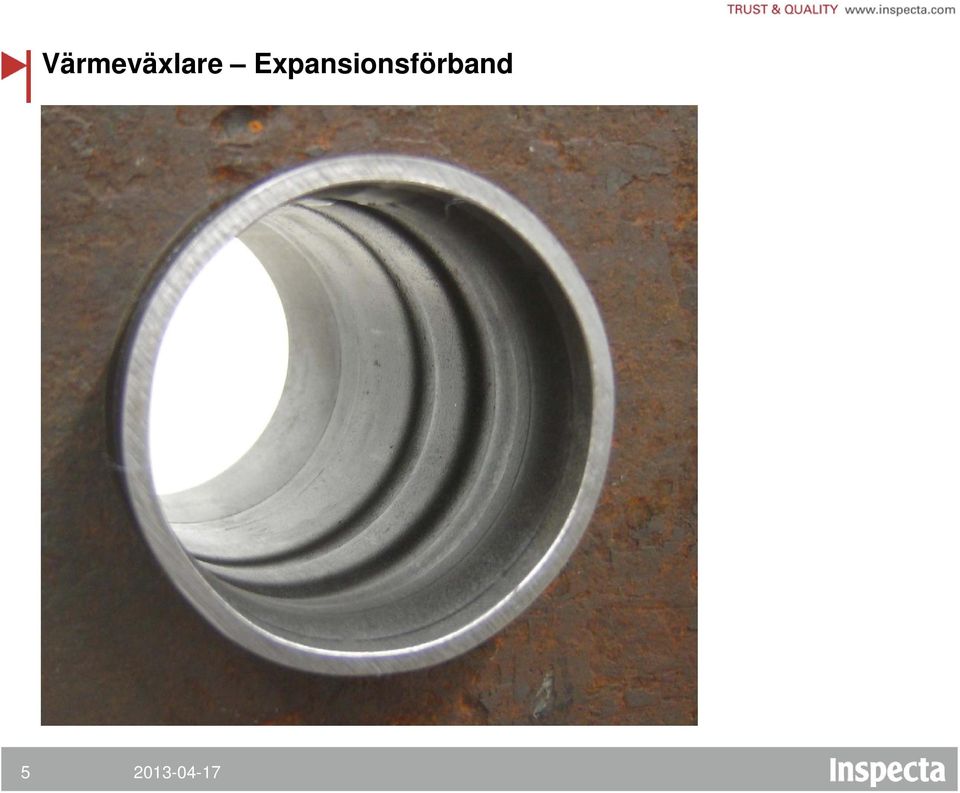

5 Värmeväxlare Expansionsförband 5

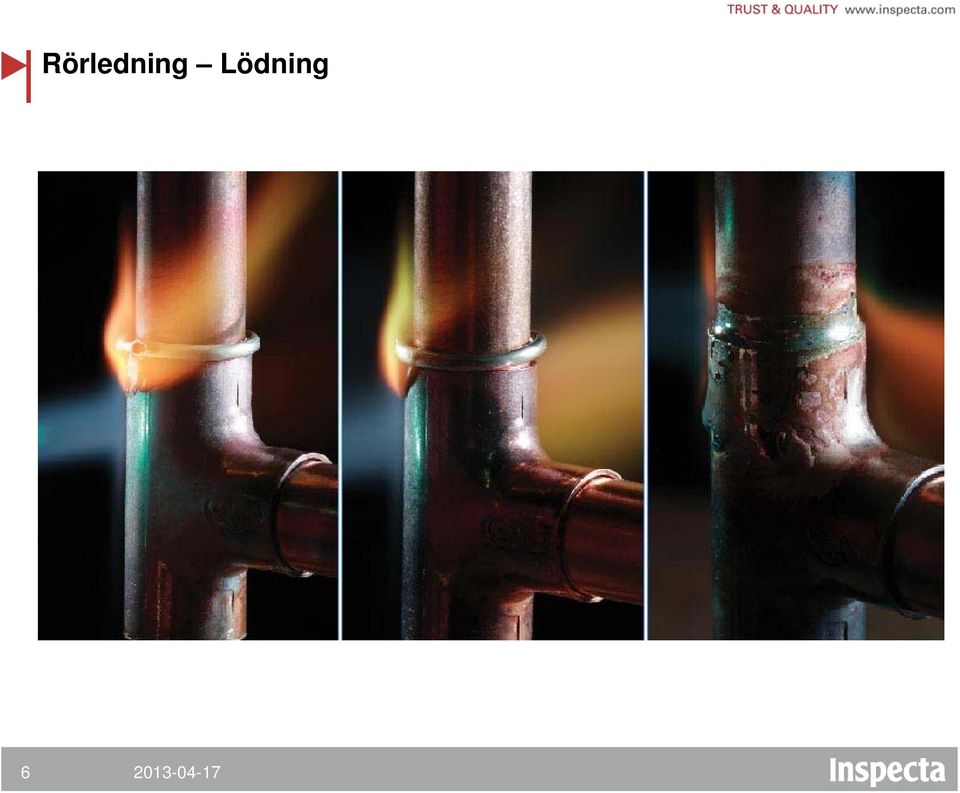

6 Rörledning Lödning 6

7 Rörledning Presskoppling 7

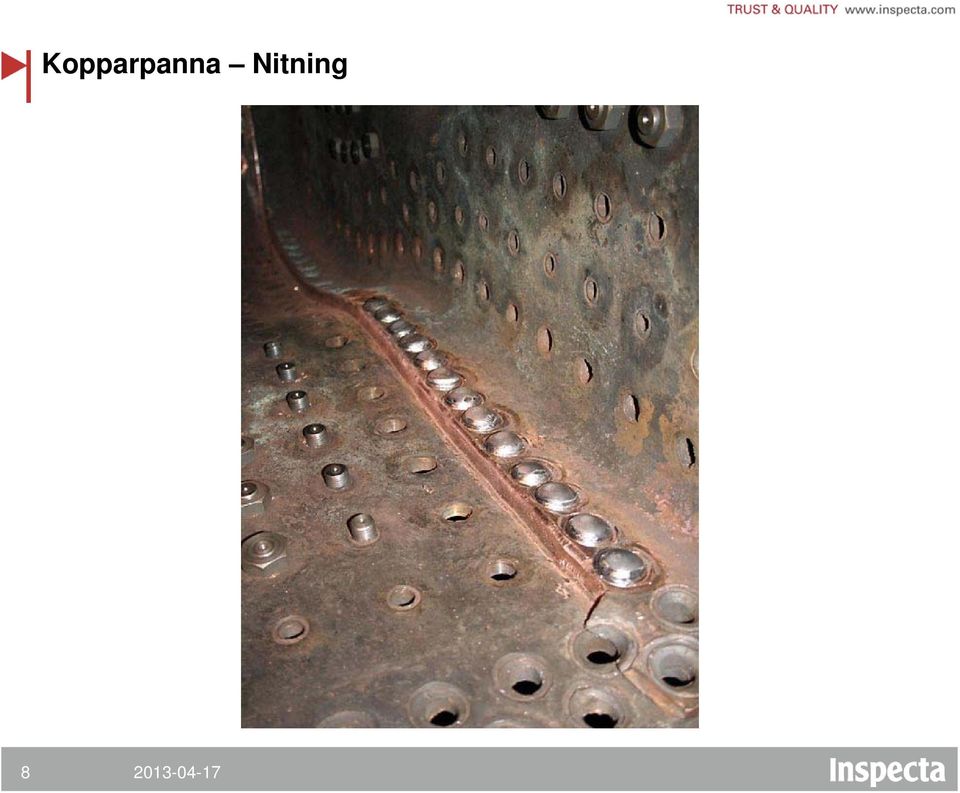

8 Kopparpanna Nitning 8

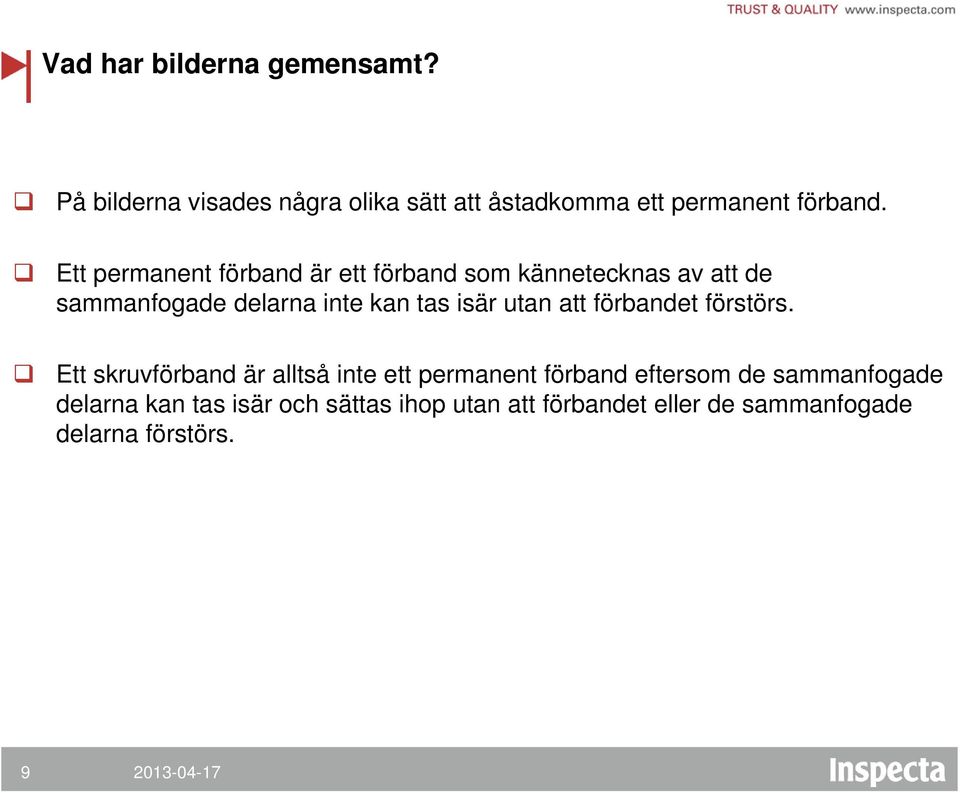

9 Vad har bilderna gemensamt? På bilderna visades några olika sätt att åstadkomma ett permanent förband. Ett permanent förband är ett förband som kännetecknas av att de sammanfogade delarna inte kan tas isär utan att förbandet förstörs. Ett skruvförband är alltså inte ett permanent förband eftersom de sammanfogade delarna kan tas isär och sättas ihop utan att förbandet eller de sammanfogade delarna förstörs. 9

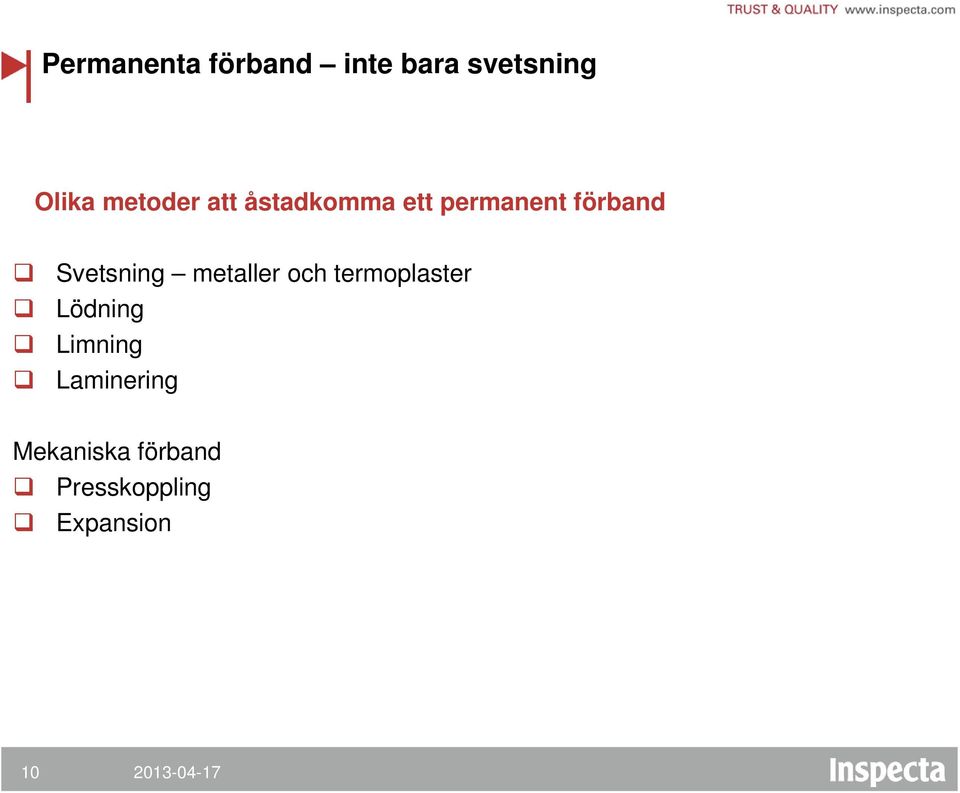

10 Permanenta förband inte bara svetsning Olika metoder att åstadkomma ett permanent förband Svetsning metaller och termoplaster Lödning Limning Laminering Mekaniska förband Presskoppling Expansion 10

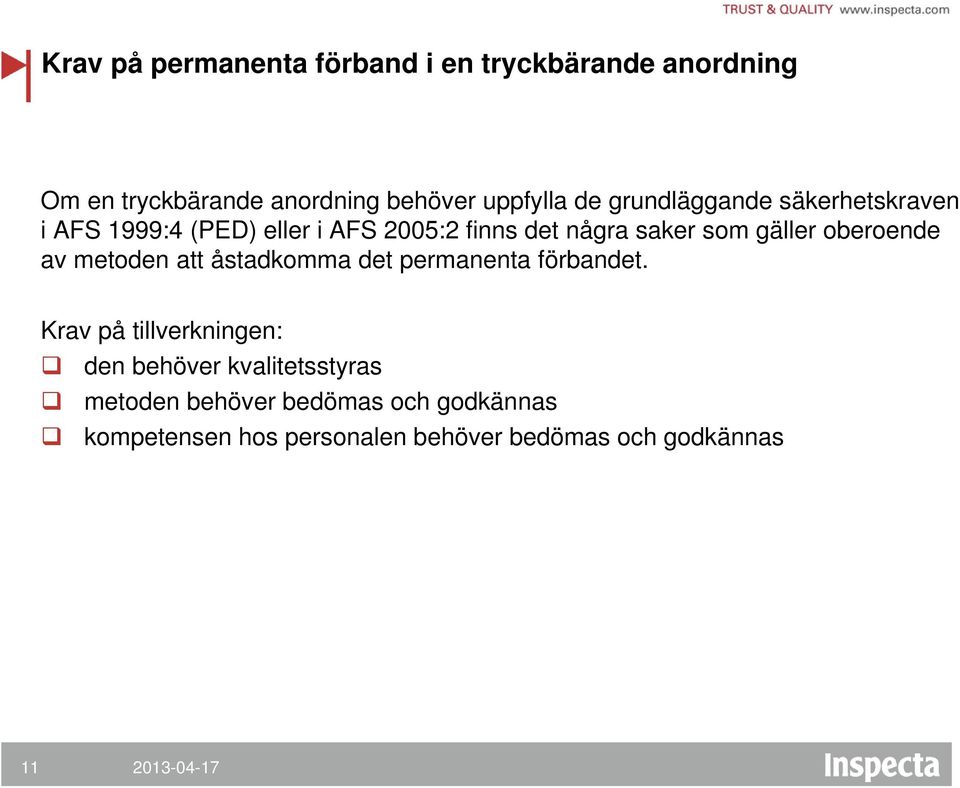

11 Krav på permanenta förband i en tryckbärande anordning Om en tryckbärande anordning behöver uppfylla de grundläggande säkerhetskraven i AFS 1999:4 (PED) eller i AFS 2005:2 finns det några saker som gäller oberoende av metoden att åstadkomma det permanenta förbandet. Krav på tillverkningen: den behöver kvalitetsstyras metoden behöver bedömas och godkännas kompetensen hos personalen behöver bedömas och godkännas 11

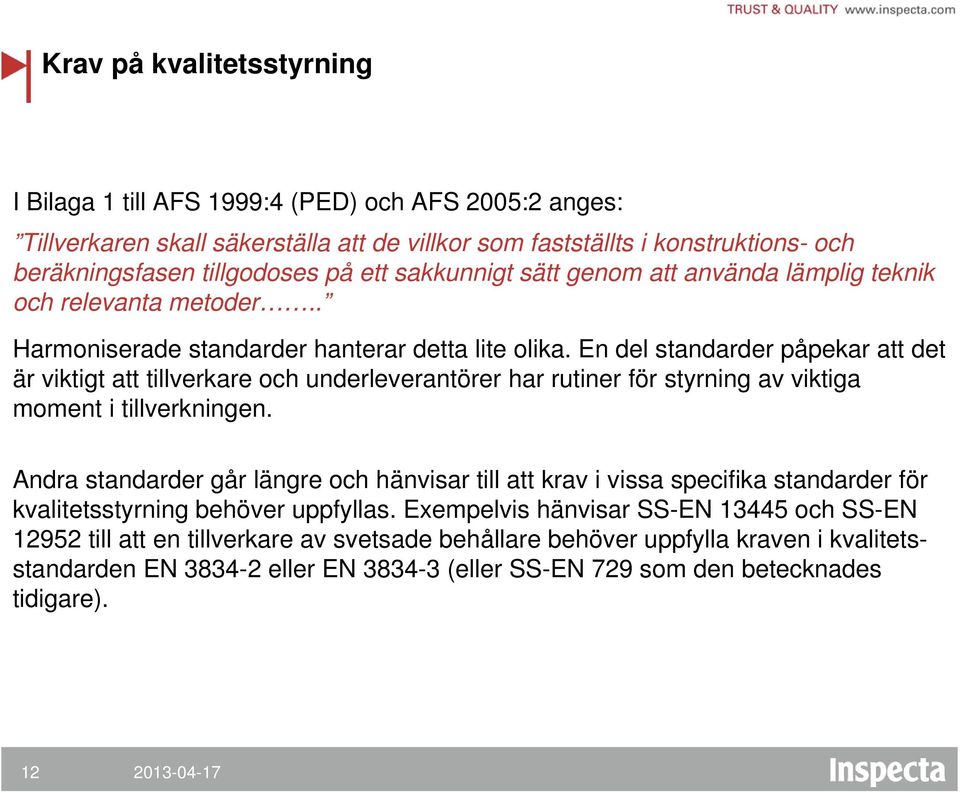

12 Krav på kvalitetsstyrning I Bilaga 1 till AFS 1999:4 (PED) och AFS 2005:2 anges: Tillverkaren skall säkerställa att de villkor som fastställts i konstruktions- och beräkningsfasen tillgodoses på ett sakkunnigt sätt genom att använda lämplig teknik och relevanta metoder.. Harmoniserade standarder hanterar detta lite olika. En del standarder påpekar att det är viktigt att tillverkare och underleverantörer har rutiner för styrning av viktiga moment i tillverkningen. Andra standarder går längre och hänvisar till att krav i vissa specifika standarder för kvalitetsstyrning behöver uppfyllas. Exempelvis hänvisar SS-EN och SS-EN till att en tillverkare av svetsade behållare behöver uppfylla kraven i kvalitetsstandarden EN eller EN (eller SS-EN 729 som den betecknades tidigare). 12

13 Standarder för kvalitetsstyrning SS-EN 3834 SS-EN 3834 gäller formellt endast kvalitetskrav vid smältsvetsning av metalliska material. SS-EN 3834 används av Inspecta i tillämpliga delar för företag som utför lödning av metalliska material. SS-EN ISO 9000 För andra metoder att utföra permanenta förband bör SS-EN ISO 9000 användas tillsammans med tillverkarens egna skrivna kvalitetsrutiner. 13

14 Kvalificering av metoder och personal För svetsning och lödning av metalliska material finns harmoniserade standarder för hur man bedömer och godkänner metoder och personal. För förband som skapas genom limning, laminering, nitning, expansion, presskoppling m.m. saknas harmoniserade stödjande standarder för bedömning av metoder och personal. Här finns stora brister. Men i några produktstandarder har man försökt att hantera dessa brister. 14

15 EN Behållare och kärl av glasfiberarmerad plast Här finns alltså inte några harmoniserade stödjande standarder att luta sig mot som beskriver hur man kan bedöma och godkänna metoden och personalen. Till hjälp vid bedömning av personalens kompetens har en särskild Bilaga E utarbetats som reglerar det mesta om hur en laminerare skall bedömas. Men hur metoden skall bedömas och godkännas anges inte utan det överlåter man åt tillverkaren att specificera. EN anger: 15

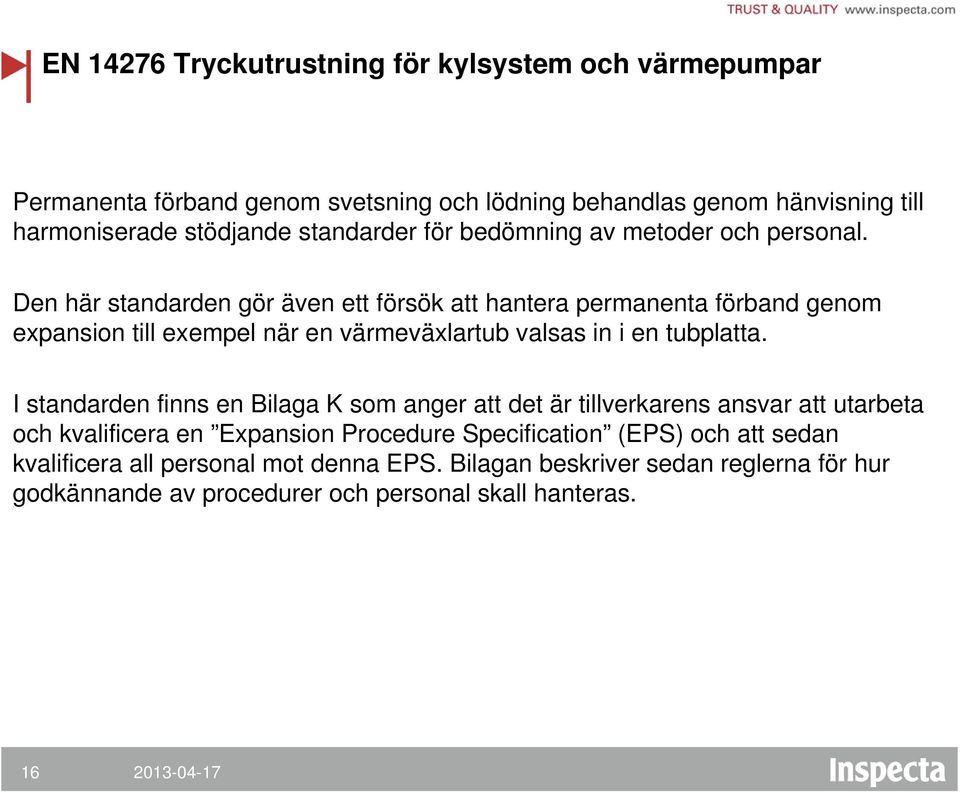

16 EN Tryckutrustning för kylsystem och värmepumpar Permanenta förband genom svetsning och lödning behandlas genom hänvisning till harmoniserade stödjande standarder för bedömning av metoder och personal. Den här standarden gör även ett försök att hantera permanenta förband genom expansion till exempel när en värmeväxlartub valsas in i en tubplatta. I standarden finns en Bilaga K som anger att det är tillverkarens ansvar att utarbeta och kvalificera en Expansion Procedure Specification (EPS) och att sedan kvalificera all personal mot denna EPS. Bilagan beskriver sedan reglerna för hur godkännande av procedurer och personal skall hanteras. 16

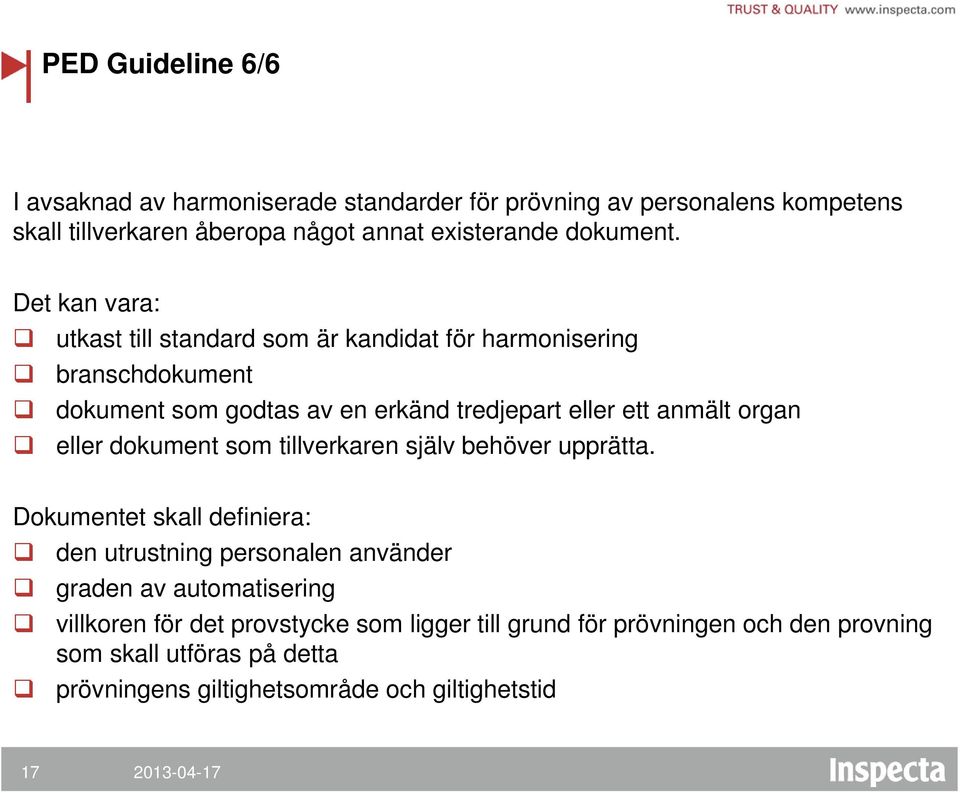

17 PED Guideline 6/6 I avsaknad av harmoniserade standarder för prövning av personalens kompetens skall tillverkaren åberopa något annat existerande dokument. Det kan vara: utkast till standard som är kandidat för harmonisering branschdokument dokument som godtas av en erkänd tredjepart eller ett anmält organ eller dokument som tillverkaren själv behöver upprätta. Dokumentet skall definiera: den utrustning personalen använder graden av automatisering villkoren för det provstycke som ligger till grund för prövningen och den provning som skall utföras på detta prövningens giltighetsområde och giltighetstid 17

18 PED Guideline 6/11 I avsaknad av harmoniserade standarder för bedömning av en metod för permanenta förband skall tillverkaren åberopa något annat existerande dokument. Det kan vara: utkast till standard som är kandidat för harmonisering branschdokument dokument som godtas av en erkänd tredjepart eller ett anmält organ eller dokument som tillverkaren själv behöver upprätta Dokumentet skall definiera: de huvudparametrar som kan påverka förbandets egenskaper den kontroll och provning som skall utföras för att kvalificera proceduren acceptanskriterierna giltighetsområdet 18

19 Slutsatser För att uppfylla de grundläggande säkerhetskraven i AFS 1999:4 (PED) och AFS 2005:2 måste alla permanenta förband utföras med metoder och personal som bedömts och godkänts. Oavsett metod skall det finnas ett överenskommet dokument som reglerar kriterierna för hur metoden och personalen skall bedömas och godkännas. I första hand skall harmoniserade standarder användas. Men då sådana saknas behöver andra dokument användas. Det dokument som används behöver definiera hur provstycket skall framställas och den provning och kontroll som därefter skall utföras. Dokumentet behöver även beskriva den giltighet som kvalificeringen ger med avseende på metoden och personalen. För vissa metoder att åstadkomma permanenta förband har tillverkare, anmälda organ och erkända tredjepartsorgan fortfarande en hel del arbete att uträtta. 19

20 20
