Ny PED Vari består ändringarna? Inspecta Academy

Transkript

1 Ny PED Vari består ändringarna? Inspecta Academy

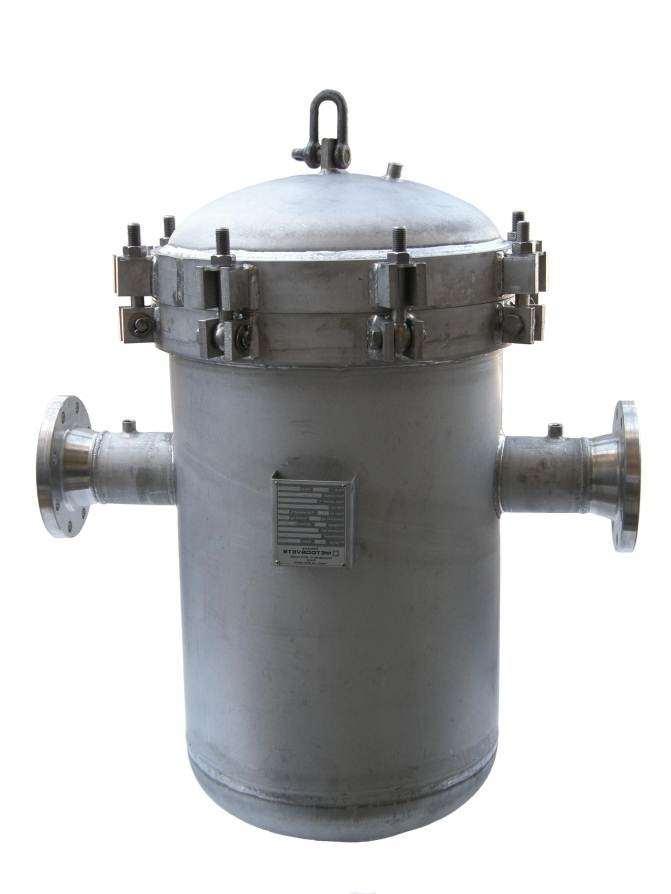

2 PED? Pressure Equipment Directive EU-direktiv som gäller för tryckkärl, rörledningar, tryckbärande tillbehör och säkerhetsutrustning. Gäller då det kan uppstå övertryck högre än 0,5 bar. Gäller vid nytillverkning. Det finns en hel del som undantaget ur direktivet. Då finns det vanligen andra regler som gäller. Ett exempel är fjärrvärmeledningar. 2

3 Vem är det som pratar nu då? Jag heter Christina Persson Jobbar på Inspecta Sweden i Göteborg. Sysslar med Design Review. Alltså, jag granskar ritningar. Håller mycket kurser, bland annat om PED. Inspecta är vad som kallas Notified Body. Det innebär att vi får utföra tredjepartskontroll på produkter som tillverkas enligt PED. 3

4 Direktiv föreskrift, vad är vad? Direktiv kommer från EU För att det ska gälla måste det implementeras i Sverige av en svensk myndighet och bli en svensk föreskrift. Vad det gäller PED är det Arbetsmiljöverket som ser till att den blir en svensk föreskrift. 4

5 Nu har det alltså kommit en ny PED Ja, minsann. Det nya direktivet heter 2014/68/EU. Men har det börjat gälla ännu? Nej, det har det inte! PED 5

6 När börjar det gälla? 19 juli Det börjar gälla samtidigt i alla EU länder. Ingen övergångsperiod. 6

7 Svensk implementering Den gamla PED som gäller idag är implementerad i Sverige med namnet AFS 1999:4. Den föreskriften gäller alltså fram till och med 18:e juli Vad kommer den nya att heta? Det är arbetsmiljöverkets hemlighet, men det blir inte Estelle och inte Oscar. Namnet kommer att bli AFS 2016:?? Arbetsmiljöverket har gett förhandsinfo om att den ska släppas just idag, den 14:e april. Så kanske kan kvällens middag bli ett releaseparty! 7

8 Spelar det någon roll att det kommer en ny PED? JA OCH NEJ Som vanligt beror det på vem man är och var i kedjan ert företag befinner sig. Nya PED kommer inte med en massa ändringar vad det gäller det tekniska innehållet. NEJ! Det betyder att om ni endast är intresserade av vad som står om svetsning i PED så är det ingen ändring alls. JA! Är ni intresserade av hur man klassar in kärl och rörledningar i olika kategorier och moduler, så är det en del ändringar. Importerar ni CE-märkta tryckkärl eller t ex ventiler så är det stora nyheter! 8

9 Svetsning först! Så här står det i nya och gamla PED: Permanenta förband Permanenta förband och anslutande zoner ska vara fria från sådana ytfel och inre fel som kan påverka den tryckbärande anordningens säkerhet. Egenskaperna hos permanenta förband ska motsvara de specificerade minimiegenskaperna hos de material som ska sammanfogas, såvida inte andra relevanta värden på samma egenskaper uttryckligen tagits i beaktande vid konstruktionsberäkningarna. För tryckbärande anordningar ska de permanenta förbanden hos delar som bidrar till anordningens hållfasthet och de delar som är direkt fästade på anordningen, utföras av personal med erforderlig kompetens och i enlighet med tekniskt korrekta metoder. Metoderna och personalen ska vad gäller tryckbärande anordningar i kategorierna II, III och IV godkännas av en kompetent tredjepart som efter tillverkarens val kan vara ett anmält organ, eller en tredjepartsorganisation erkänd av en medlemsstat enligt artikel 20. För att kunna lämna dessa godkännanden ska tredjeparten utföra eller låta utföra de undersökningar och provningar som anges i relevanta harmoniserade standarder eller likvärdiga undersökningar och provningar. 9

10 Tekniska innehållet oförändrat Texten på föregående sida är hämtad ur direktivet och den är sig lik sedan förra utgåvan. Detsamma gäller även övrigt tekniska innehåll t ex vad som skrivs om OFP. Det har gjorts ett par förändringar, men de sägs vara gjorda baserade på att det var språkligt fel i den tidigare utgåvan. Skrivfeeel 10

11 Men, standarderna de ändras väl? Jäpp! Nu gäller det att hålla styr på vad som är vad! En föreskrift måste man följa den är lagen. För att uppfylla en föreskrift använder man lämpligen en harmoninserad standard. Det är inte ett krav att man använder en harmoniserad standard, men gör man inte det måste man visa hur man ändå uppfyller föreskriftens krav. Det är ganska jobbigt! En standard blir harmoniserad genom att det står om den i tidningen Inte vilken tidning som helst utan Official Journal 11

12 Standarder för tryckkärl och rör Harmoniserad standard för tryckkärl heter SS-EN Harmoniserad standard för rörledningar heter SS-EN Man kan inte se på en standard att den är harmoniserad. Man kan däremot se att den är tänkt att bli harmoniserad genom att det finns något som heter bilaga Z eller ZA i den. Vilken utgåva som är harmoniserad är ganska knepigt och inget vi hinner gå igenom här och nu. För att veta detaljkrav för svetsning måste man först och främst veta vilken standard som användas, t ex SS-EN 13445, därefter går man in och läser om svetsning. 12

13 Hur hänger det ihop? Föreskrift Måste följas Harmoniserad produktstandard Presumerar överensstämmelse med föreskrift Harmoniserad stödjande standarder om t ex svets 13

14 CE-märkning När man CE-märker en produkt garanterar man att produkten uppfyller alla applicerbara EU-direkt. PED och t ex Maskindirektivet är så kallade Industriproduktdirektiv. 14

15 Nyheter i nya PED? Nu lämnar vi svetsning för en stund och tittar på det som faktiskt ändrats i nya PED! Om du importerar t ex tryckkärl från ett land utanför EU ökar karven på dig väsentligt! Det kommer även att bli lite högre krav på distributörer, men det kommer ej med i denna redovisning. 15

16 Importör Hur definierar man importör? Fysisk eller juridisk person som är etablerad inom unionen och släpper ut en tryckbärande anordning från ett tredjeland på unionsmarknaden

17 Importörer Importörerna måste kontrollera att tillverkarna har gjort den tillämpliga bedömningen av överensstämmelse och upprättat teknisk dokumentation. De måste också kontrollera med tillverkarna att myndigheterna på begäran kan få tillgång till denna tekniska dokumentation. Importörer måste behålla en kopia av EU försäkran om överensstämmelse och ange namn och sin adress på produkten (spårbarhet). Importörer måste samarbeta med marknadskontrollmyndigheterna och vidta lämpliga åtgärder när de har levererat anordningar som inte uppfyller kraven

18 Fler nyheter / ändringar Information till er som är vana att jobba mot PED: Modulerna ändras i nya PED. Delvis är det bara fråga om ett namnbyte delvis ändras innehållet i dem. Klassning av fluider ändras något. Några, ganska få, fluider som tidigare varit klassade som grupp 1 blir nu grupp 2 och tvärt om. Detta kan spela roll för klassningen av kärlet eller röret. 18

19 Vad sa hon? Tekniska innehållet i nya PED är oförändrat! Ökade krav på importörer. Klassning av fluider ändras något. Moduler ändras något. Kom ihåg att föreskrift och standard inte är samma sak. Standarderna ändras betydligt oftare än föreskriften. 19
