1 Uppdaterad Per-Åke Pettersson Certification, Inspecta Sweden AB 1

2 Innehåll SS-EN ISO :2013 (Ersätter SS-EN 287-1) Svetsarprövning Smältsvetsning Del 1: Stål 2

3 SS-EN ISO Ny reviderad utgåva SS-EN ISO för svetsarprövning i stål, ersatte EN i oktober De huvudsakliga förändringarna är att: 1. tillsatsmaterial ersatt grundmaterial som väsentlig parameter 2. Dimensionerna för provstycken ändras: BW i plåt minskas till 200 mm längd och FW i plåt ökas till 200 mm längd (undersökningslängden är 150 mm) 3. Större giltighet för godstjocklek för material under 3 och över 12 mm 4. bågtyp har blivit en väsentlig parameter (kortbåge täcker alla bågtyper, men inte tvärtom) 5. giltighetsområden för svetslägen har blivit snävare, kompletterande kälsvetsprov får väsentligt sämre giltighetsområde för kälsvetslägen: enbart PA och PB 6. giltighetstid och förnyelse av intyg har ändrats Svensk utgåva finns nu på SIS, publicerad

4 SS-EN ISO Kontrollorganen i Sverige erbjuder certifiering mot ISO från och med 29 april 2014, kanske... Vi kommer även fortsättningsvis att erbjuda certifiering mot EN 287-1:2011 efter detta datum, under en övergångsperiod. Anledningen är att ännu inte är harmoniserad mot tryckkärlsdirektivet. Uppdatering av harmoniserade produktstandarder, som EN och 13480, kan fortfarande dröja bl.a. eftersom Danmark drivit igenom en övergångstid på 2 år istället för normala 6 månader. 4

5 SS-EN ISO Dimensionerna för provstycken ändras: BW i plåt minskas till 200 mm längd och FW i plåt ökas till 200 mm längd. Detta medför att samma plåtar kan användas för både stum- och kälsvets. Provstycken för rör är oförändrat. (125 mm/st) 5

6 Provstycken - fortsättning Provstyckena för rör är oförändrade. 6

7 Provstycken - fortsättning Följande nya provstycke kommer ej att användas av de svenska certifieringsorganen: Det kanadensiska provstycket 7

8 SS-EN ISO Kompletterande kälsvetsprov: Minst t 10 mm, men om stumsvetsprovet har mindre plåttjocklek kan den plåten användas. (Förbättring jämfört med EN 287-1:2011) Med denna kompletterande provning kvalificeras svetsaren för alla kälsvetsar på samma sätt som för stumsvetsens väsentliga parametrar när det gäller giltighetsområdet för kälsvetsar (t.ex. tabell 7, 8, 9, 10 och 12). Kälsvetslägena PA och PB kvalificeras av denna prövning. (Sämre än 287-1) 8

9 Svetsningsbetingelser 6.3 Svetsningsbetingelser Svetsarprövningen ska avläggas enligt ett preliminärt eller godkänt svetsdatablad utarbetat enligt EN ISO eller EN ISO A-måttet som krävs för kälsvetsprovstycket ska definieras i det preliminära eller godkända svetsdatablad som används vid prövningen. Följande svetsningsbetingelser ska gälla: - svetstiden för provstycket ska motsvara arbetstiden under normala produktionsförhållanden Observera strykningen jämfört med EN provstyckenas undersökningssträcka ska ha minst ett avbrott och en omstart i rotsträngen och toppsträngen (-strängarna). Avbrotten och omstarterna i både rot- och toppsträngarna ska märkas ut - svetsaren får avlägsna mindre diskontinuiteter med hjälp av slipning, förutom i toppsträngar, där endast stopp och start får slipas; granskarens eller det granskande organets tillåtelse ska inhämtas - eventuell värmebehandling efter svetsningen som krävs i det preliminära eller godkända svetsdatabladet kan utelämnas enligt tillverkarens bedömning. 9

10 SS-EN ISO Dimensioner Giltighetsområde för svetsgodstjocklek för stumsvetsar Provstycken under 3 mm täcker nu upp till 6 mm (gäller ej metod 311) Provstycken från 12 mm täcker nu ned till 3 mm, men minst 3 lager krävs 10

11 SS-EN ISO Dimensioner Giltighetsområde för materialtjocklek för kälsvetsar Provstycken under 3 mm täcker nu upp till 6 mm 11

12 Giltighet för svetsdetaljer Detaljer om svetsning Tillägg av rotgas, consumable inserts & flux backing som alla kvalificerar för bs och mb. Inget rotstöd/skydd kvalificerar för allt utom consumable inserts 12

13 SS-EN ISO Svetslägen Giltighet svetslägen för stumsvetsar (Tabell 9) BW PA PC PE PF PH PG PJ H-L045 J-L045 PA x PC x x PE (plåt) x x x PF (plåt) x x PH (rör) x x x x PG (plåt) x PJ (rör) x x x x H-L045 x x x x x x J-L045 x x x x x x Giltighet svetslägen för kälvetsar (Tabell 10) FW PA PB PC PD PE PF PH PG PJ PA x PB x x PC x x x PD x x x x x PE (plåt) x x x x x PF (plåt) x x x PH (rör) x x x x x x x PG (plåt) x PJ (rör) x x x x x x OBS: PD täcker inte PF PE täcker inte PF och PH PF, PH och PJ täcker inte PC PA täcker inte PB 13

14 Giltigheter vid olika svetslägen, rör Provläggning i plåt: Giltighet rör BW PA PA roterande: 75 mm PC PA, PC roterande: 75 mm. PC fast inspänt: 500 mm PE (plåt) PA, PC roterande: 75 mm. PC fast inspänt: 500 mm PF (plåt) PA roterande: 75 mm Provläggning i plåt: Giltighet Rör BW med kompletterande kälsvetsprov PA PA, PB roterande: 75 mm. PB fast inspänt: 500 mm PC PE (plåt) PF (plåt) PA, PB roterande: 75 mm. PB, fast inspänt: 500 mm PA, PB roterande: 75 mm. PB, fast inspänt: 500 mm PA, PB roterande: 75 mm. PB fast inspänt: 500 mm Provläggning i plåt: Giltighet Rör FW PA PB PC PA roterande: 75 mm PA, PB roterande: 75 mm. PB fast inspänt: 500 mm PA, PB, PC roterande: 75 mm. PB, PC fast inspänt: 500 mm OBS: Kompletterande kälsvetsprov ger dåligt giltighetsområde PD PE (plåt) PF (plåt) PA, PB, PC, PD roterande: 75 mm. PB, PC fast inspänt: 500 mm PA, PB, PC, PD roterande: 75 mm. PB, PC fast inspänt: 500 mm PA, PB roterande: 75 mm. PB fast inspänt: 500 mm 14

15 SS-EN ISO Tillsatsmaterialgruppering Tillsatsmaterialet ersätter grundmaterial som väsentlig parameter. Det är oftast tillsatsmaterialets standard som avgör vilken FM-grupp som tillsatsmaterialet hamnar i. Tyvärr omfattar vissa standarder (varmhållfast och pulverbåge) flera FMgrupper och man måste titta på tillsatsmaterialtillverkarnas produktbeskrivning för att se i vilken FM-grupp tillsatsmaterialet hamnar i. 15

16 SS-EN ISO Tillsatsmaterialgruppering Låghållfast tillsatsmaterial ger giltighet för höghållfast. Tillsatsmaterial som faller utanför grupperingssystemet ger bara giltighet för sig självt. Ifall provläggning sker utan tillsatsmaterial är giltigheten begränsad till grundmaterialgruppen enligt ISO

17 SS-EN ISO Tillsatsmaterialgruppering OK är till för svetsning i varmhållfasta stål med Cr 1,0% och hamnar i FM3 17

18 SS-EN ISO Tillsatsmaterialgruppering ElgaTig 185Cr är för svetsning av varmhållfasta stål med Cr ca 5,8% och hamnar i FM4 18

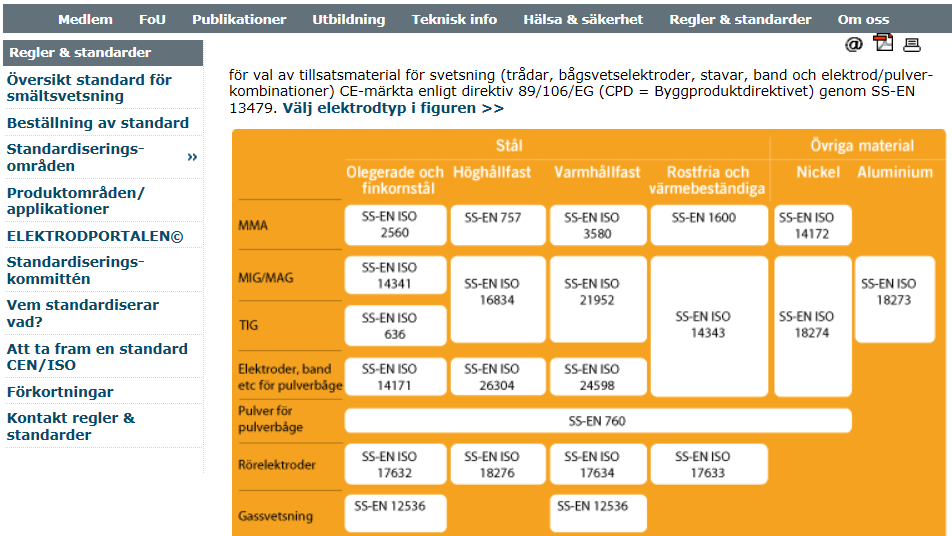

19 SS-EN ISO Svetskommissionens elektrodportal På svetskomissionens hemsida, finns en elektrodportal där man kan se vilken standard ett tillsatsmaterial tillhör 19

20 SS-EN ISO Giltighetstid ISO har 3 alternativ för giltighetstid och förlängning: a) Giltighet i 3 år, kan ej förlängas b) Förlängning efter 2 år (som i EN 287-1) c) Förlängning var 6e månad förutsatt att: svetsaren är anställd hos samma tillverkare, (byte av tillverkare kräver ny kvalificering) tillverkaren har ett kvalitetssystem enligt ISO eller 3 som är verifierat och tillverkaren har dokumenterat att svetsaren har presterat acceptabel kvalitet enligt produktstandard (acceptanskrav) Alternativ c) uppfyller inte kraven i ISO eller de väsentliga säkerhetskraven i PED Bilaga 1. Fritt för tillverkare att som egenkontroll utfärda intyg enligt alternativ c) på egen hand. 20

21 SS-EN ISO Giltighetstid EN 287-1:2011-intyg är giltiga tills dess att de går ut och kan då konverteras till ISO i samband med 2-årsförlängning. De förlängda intygen är giltiga enligt nedan: a) Giltighet i 3 år, kan ej förlängas b) Förlängningsbart efter 2 år (som i EN 287-1) Två provstycken krävs för att förlänga standardprov och ett provstycke för kompletterande kälsvetsprov. 21

22 SS-EN ISO Konvertering Villkor för konvertering från till ISO Tillsatsmaterialets FM-grupp måste vara känd. Detta framgår på ursprunglig WPS. Saknas denna går det för vissa materialgrupper få fram FM-grupp enligt tabell: Konverteringstabell material - tillsatsmaterial Grupp ISO FM-grupp ISO eller eller eller eller eller * eller 6 * eller 6 * eller 2 * Inga utfärdade intyg 22

23 SS-EN ISO Konvertering Villkor för konvertering till ISO , forts För 13X: Bågtypen måste vara känd. Detta framgår av strömvärdet på ursprunglig WPS. Saknas denna bör det hänvisas till guideline eller referens från tillsatsmaterialtillverkare. 23
