1 PRESTANDADEKLARATION Nr 0015 SV 1. Produkttypens unika identifikationskod: fischer Anchor bolt FBN II, FBN II A4 2. Avsedd användning/avsedda användningar: Produkt Avsedd användning/användningar Kraftkontrollerat expanderande plugg Fastsättning i efterhand i osprucken betong, se bilaga, särskilt bilagor B 1 - B 3 3. Tillverkare: fischerwerke GmbH & Co. KG, Klaus-Fischer-Straße 1, Waldachtal, Tyskland 4. Tillverkarens representant: System för bedömning och fortlöpande kontroll av prestanda: 1 6a. Harmoniserad standard: --- Anmält/anmälda organ: --- 6b. Europeiskt bedömningsdokument: ETAG 001; Europeisk teknisk bedömning: ETA-07/0211; Tekniskt bedömningsorgan: DIBt Anmält/anmälda organ: 1343 MPA Darmstadt 7. Angiven prestanda: Mekanisk hållfasthet och stabilitet (BWR 1) Väsentlig egenskap Prestanda Karakteristiska värden för drag- och tvärpåverkan Se bilaga, särskilt bilagor C 1 och C 2 Kant- och axelavstånd Se bilaga, särskilt bilagor C 1 och C 2 Förskjutningar under spänning och tvärlaster Se bilaga, särskilt bilaga C 3 Säkerhet vid brand (BWR 2) Väsentlig egenskap Prestanda Reaktion vid brand Förankringar uppfyller kraven för klass A 1 Motståndskraft mot eld NPD 8. Lämplig teknisk dokumentation och/eller särskild teknisk dokumentation: --- Prestandan för ovanstående produkt överensstämmer med den angivna prestandan. Denna prestandadeklaration har utfärdats i enlighet med förordning (EU) nr 305/2011 på eget ansvar av den tillverkare som anges ovan. Undertecknad på tillverkarens vägnar av: Andreas Bucher, Dipl.-Ing. Wolfgang Hengesbach, Dipl.-Ing., Dipl.-Wirtsch.-Ing. Tumlingen, Denna DoP har förberetts på olika språk. I händelse av tvist om tolkningen ska den engelska versionen alltid råda. - Bilagan innehåller frivilliga och kompletterande information på engelska som överskrider (språk neutralt specificerade) lagkrav.

2 Appendix 1 / 11 Specific Part 1 Technical description of the product The fischer Bolt anchor FBN II and FBN II A4 is an anchor made of zinc plated, hot-dip galvanised or stainless steel which is placed into a drilled hole and anchored by torquecontrolled expansion. Product and product description is given in Annex A. 2 Specification of the intended use in accordance with the applicable European Assessment Document The performances given in Section 3 are only valid if the anchor is used in compliance with the specifications and conditions given in Annex B. The verifications and assessment methods on which this European Technical Assessment is based lead to the assumption of a working life of the anchor of at least 50 years. The indications given on the working life cannot be interpreted as a guarantee given by the producer, but are to be regarded only as a means for choosing the right products in relation to the expected economically reasonable working life of the works. 3 Performance of the product and references to the methods used for its assessment 3.1 Mechanical resistance and stability (BWR 1) Essential characteristic Characteristic resistance for tension and shear loads in concrete Performance See Annex C 1 and C 2 Edge distances and spacing See Annex C 1 and C 2 Displacements under tension and shear loads See Annex C Safety in case of fire (BWR 2) Essential characteristic Reaction to fire Resistance to fire Performance Anchorages satisfy requirements for Class A1 No performance determined (NPD) 3.3 Safety in use (BWR 4) The essential characteristics regarding Safety in use are included under the Basic Works Requirement Mechanical resistance and stability. 4 Assessment and verification of constancy of performance (AVCP) system applied, with reference to its legal base In accordance with guideline for European technical approval ETAG 001, April 2013 used as European Assessment Document (EAD) according to Article 66 Paragraph 3 of Regulation (EU) No 305/2011 the applicable European legal act is: [96/582/EC]. The system to be applied is: 1

3 Appendix 2 / 11

4 Appendix 3 / 11

5 Appendix 4 / 11

6 Appendix 5 / 11

7 Appendix 6 / 11

8 Appendix 7 / 11

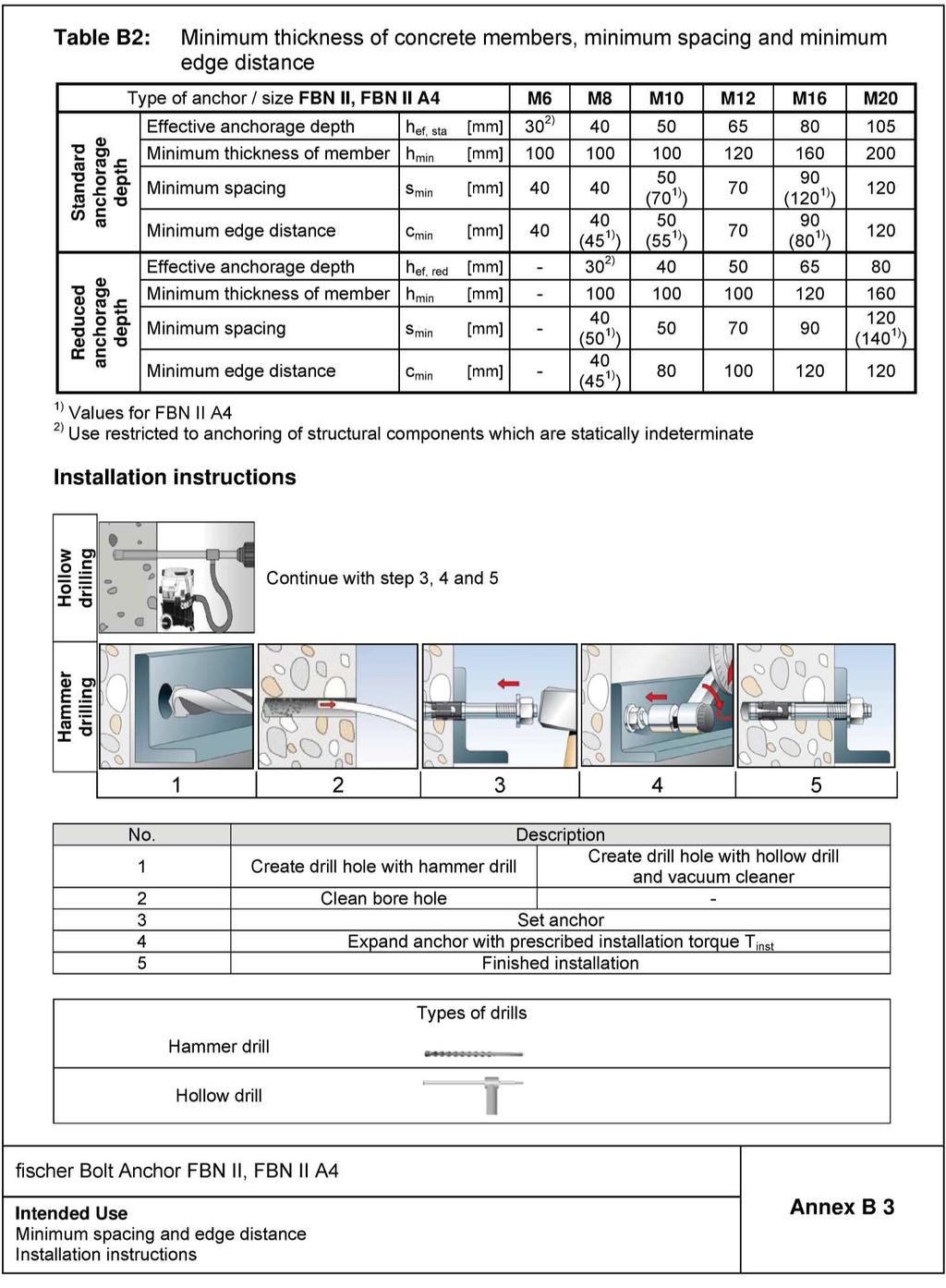

9 Appendix 8 / 11

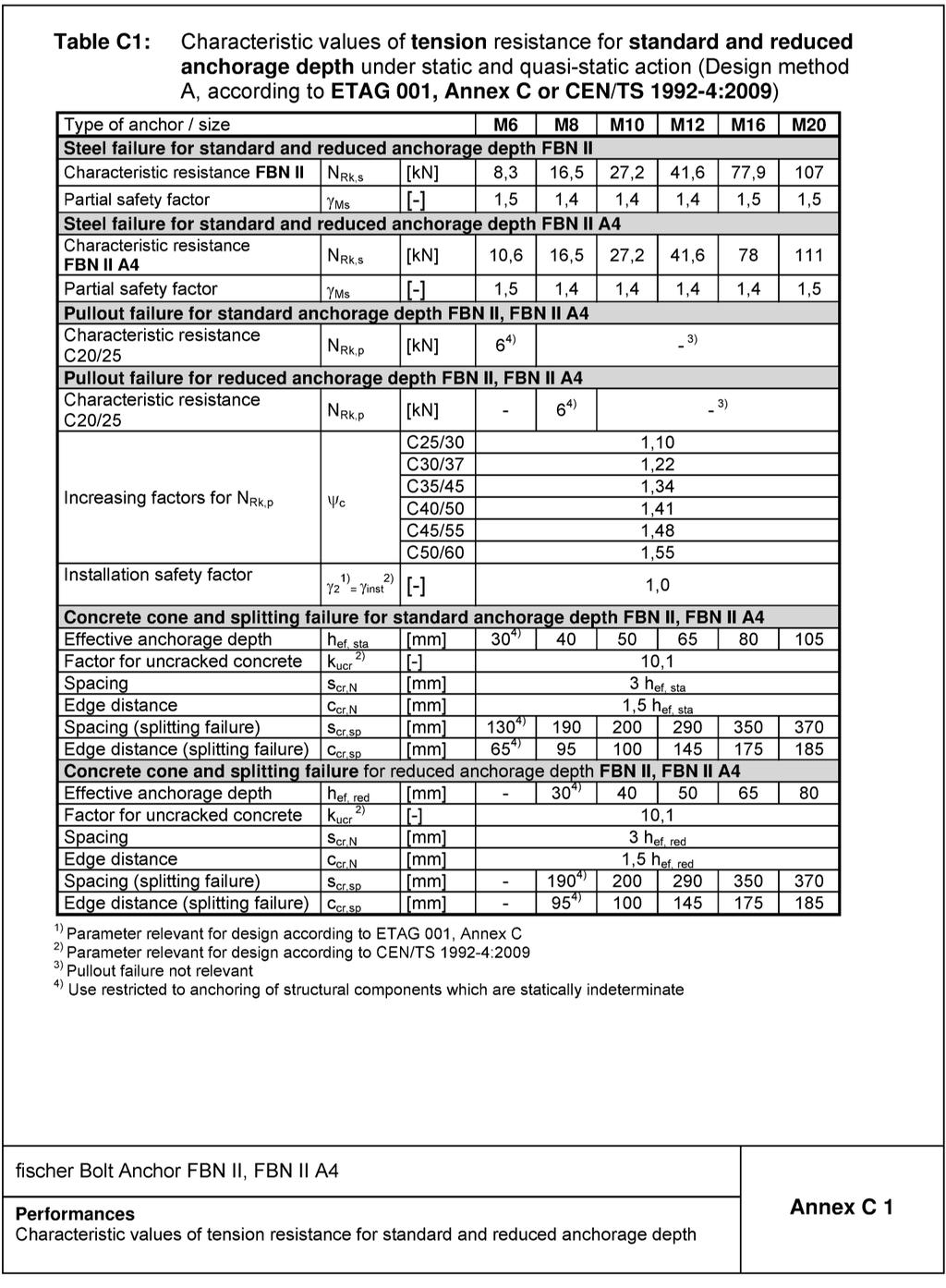

10 Appendix 9 / 11

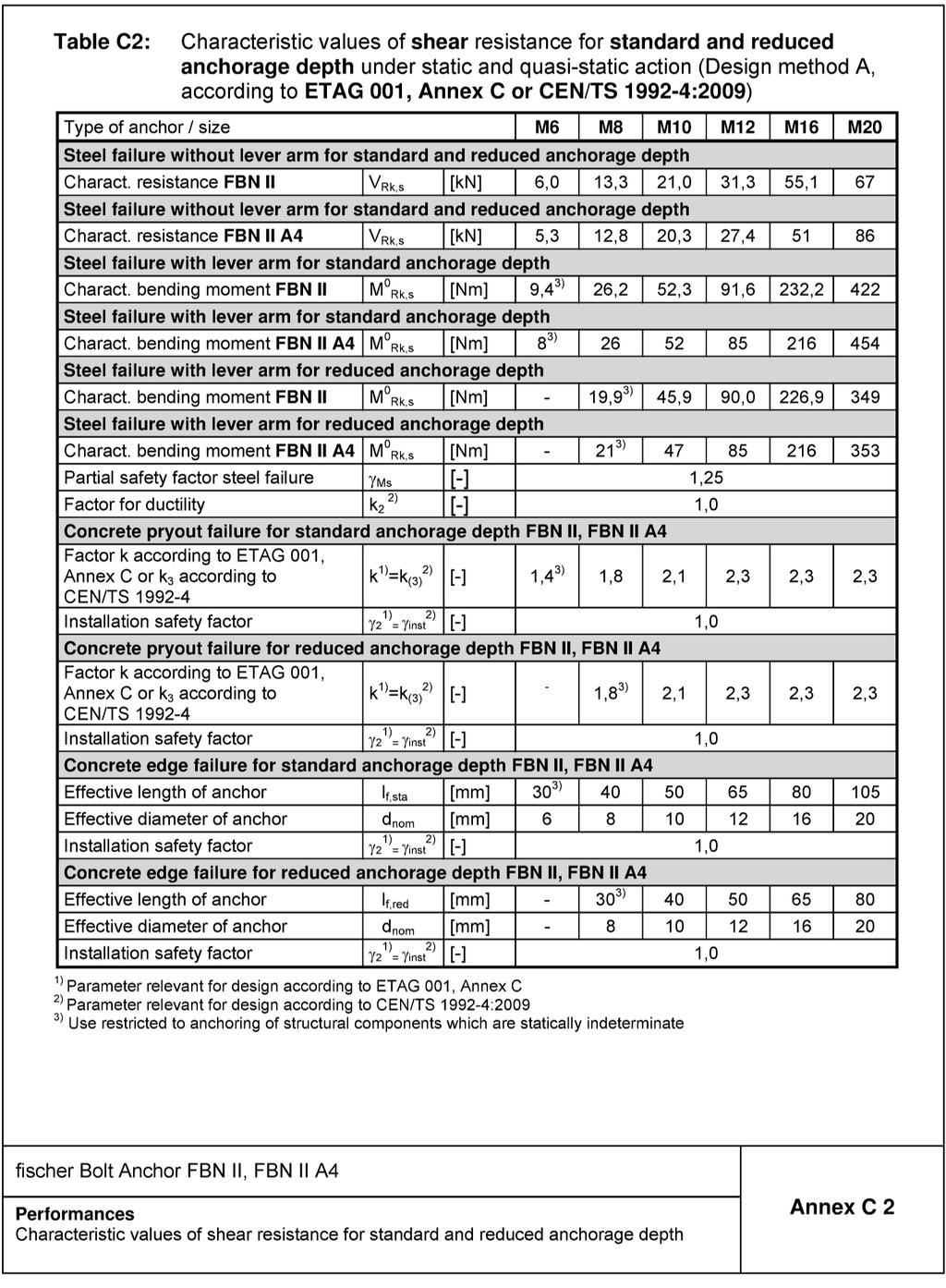

11 Appendix 10 / 11

12 Appendix 11 / 11
